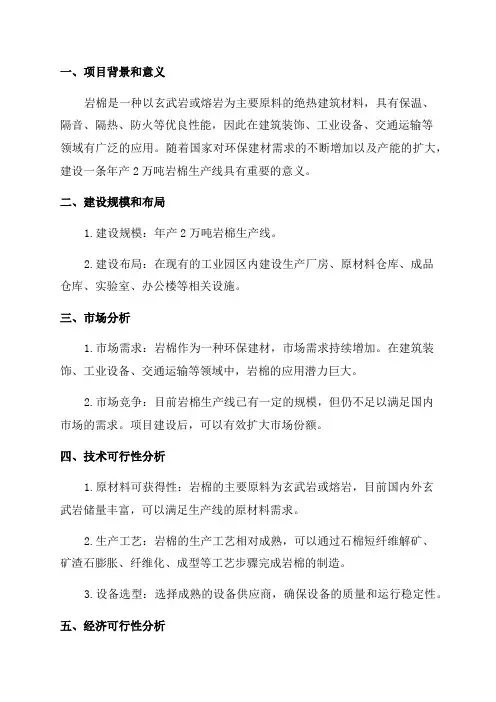

年产2万吨岩棉生产线建设可行性研究报告
一、项目背景和意义岩棉是一种以玄武岩或熔岩为主要原料的绝热建筑材料，具有保温、隔音、隔热、防火等优良性能，因此在建筑装饰、工业设备、交通运输等领域有广泛的应用。
随着国家对环保建材需求的不断增加以及产能的扩大，建设一条年产2万吨岩棉生产线具有重要的意义。
二、建设规模和布局1.建设规模：年产2万吨岩棉生产线。
2.建设布局：在现有的工业园区内建设生产厂房、原材料仓库、成品仓库、实验室、办公楼等相关设施。
三、市场分析1.市场需求：岩棉作为一种环保建材，市场需求持续增加。
在建筑装饰、工业设备、交通运输等领域中，岩棉的应用潜力巨大。
2.市场竞争：目前岩棉生产线已有一定的规模，但仍不足以满足国内市场的需求。
项目建设后，可以有效扩大市场份额。
四、技术可行性分析1.原材料可获得性：岩棉的主要原料为玄武岩或熔岩，目前国内外玄武岩储量丰富，可以满足生产线的原材料需求。
2.生产工艺：岩棉的生产工艺相对成熟，可以通过石棉短纤维解矿、矿渣石膨胀、纤维化、成型等工艺步骤完成岩棉的制造。
3.设备选型：选择成熟的设备供应商，确保设备的质量和运行稳定性。
五、经济可行性分析1.投资估算：根据目前岩棉生产线的建设成本和项目规模，初步估算投资总额为XXX万元。
2.产值预测：根据市场需求的增长趋势，预测项目建设后的年产值在XXX万元以上。
3.盈利能力分析：初步估算项目建设后的年利润在XXX万元以上，具有较好的盈利能力。
4.回报期分析：根据项目建设投资和年利润的比例，预计项目的回报期为X年。
六、环境影响评价在项目建设过程中，应当遵守环境保护法律法规，减少对环境的污染和破坏。
项目建设后，应建立健全的环保管理体系，有效防止岩棉生产过程中对环境的影响。
七、风险分析和对策1.市场风险：岩棉市场需求具有一定的不确定性，应做好市场调研和需求预测，降低市场风险。
2.成本风险：岩棉生产线的建设和运营成本会受原材料价格波动、劳动力成本等多方面因素影响，应做好成本控制和风险预防。

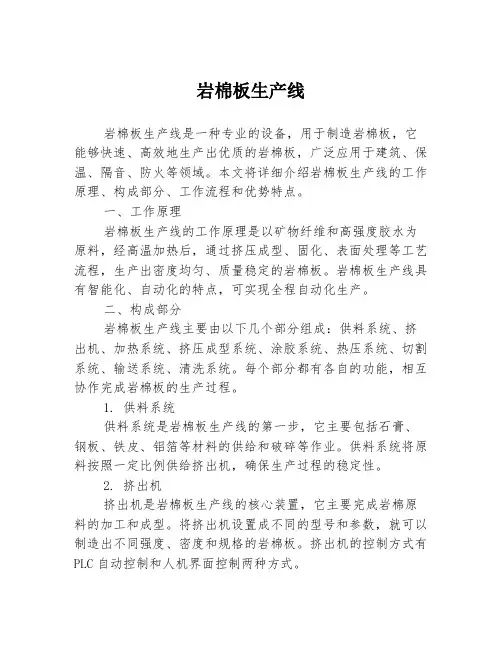

岩棉板生产线
岩棉板生产线岩棉板生产线是一种专业的设备，用于制造岩棉板，它能够快速、高效地生产出优质的岩棉板，广泛应用于建筑、保温、隔音、防火等领域。
本文将详细介绍岩棉板生产线的工作原理、构成部分、工作流程和优势特点。
一、工作原理岩棉板生产线的工作原理是以矿物纤维和高强度胶水为原料，经高温加热后，通过挤压成型、固化、表面处理等工艺流程，生产出密度均匀、质量稳定的岩棉板。
岩棉板生产线具有智能化、自动化的特点，可实现全程自动化生产。
二、构成部分岩棉板生产线主要由以下几个部分组成：供料系统、挤出机、加热系统、挤压成型系统、涂胶系统、热压系统、切割系统、输送系统、清洗系统。
每个部分都有各自的功能，相互协作完成岩棉板的生产过程。
1. 供料系统供料系统是岩棉板生产线的第一步，它主要包括石膏、钢板、铁皮、铝箔等材料的供给和破碎等作业。
供料系统将原料按照一定比例供给挤出机，确保生产过程的稳定性。
2. 挤出机挤出机是岩棉板生产线的核心装置，它主要完成岩棉原料的加工和成型。
将挤出机设置成不同的型号和参数，就可以制造出不同强度、密度和规格的岩棉板。
挤出机的控制方式有PLC自动控制和人机界面控制两种方式。
3. 加热系统加热系统主要是通过燃气、电或蒸汽加热的方式为挤出机提供加热能量，确保岩棉原料在挤出机中的加工和成型过程中达到合适的温度。
加热系统可根据需要选择单点供热或多点供热。
4. 挤压成型系统挤压成型系统主要是将挤出机中的熔融材料挤压成型，形成岩棉板的基本形态。
此系统包括防爆压力安全装置、压辊电机和辊道降温装置等部分。
5. 涂胶系统涂胶系统主要是将挤压成型后的岩棉板进行胶水涂布处理，有防止水分渗透、防火等功能。
6. 热压系统热压系统是将涂胶后的岩棉板进行热压成型，提高其强度和密度。
此系统包括进气调节器、电机压力控制装置、蒸汽管道系统等。
7. 切割系统切割系统主要是将热压成型后的岩棉板进行切割，得到需要的规格和尺寸，此系统包括电磁吸盘、平台铣刀、泵站、空压机等。
岩棉板生产线简介
岩棉板生产线简介岩棉板生产线以矿物纤维棉（含粉煤灰棉、玄武岩棉与矿渣棉）为主要原料，岩棉板生产线采用电子计量全自动上料系统将原材料加入至封闭熔炉进行熔化，通过四辊离心机成纤后，加入适量粘结剂，经过集棉机、摆锤布棉机、打摺预压机送入固化炉制板，再经冷却、切割、废边回收、全自动码板机、包装完成制品的生产。
岩棉板生产线年产能力20000吨，制品最大容重≥200kg/m3；宽度规格600×3=1800mm；厚度30-150mm。
从上料到制品包装均采用电子数字同步、电脑全自动控制。
一、岩棉生产线的主要特点本公司提供生产线全套装备及安装调试。
岩棉生产线运行可靠、使用寿命长岩棉废边的回收利用岩棉生产高度自动化操作二、岩棉生产线的原料和燃料生产岩棉的主要原料为矿渣及玄武岩，我公司将提供原料配方。
冲天炉所用燃料为焦炭。
三、岩棉板生产线主要包括以下部分1.全自动矿石计量配比上料系统2.熔化矿石的冲天炉3.将熔岩变成岩棉纤维的离心机4.集棉机5.摆锤布棉机6.打摺预压机7.固化成型炉8.尺寸裁割设备9.包装设备10.中央控制系统四、设备组成1.原料上料系统•自动配料机•控制柜•上料机2.熔化系统•炉架•冲天炉•熔化炉料位控制系统•除尘器•废气燃烧炉•废气引风管路•废气引风机•换热器•熔化炉冷却系统•熔化炉供风风机•熔化炉供风管路3.制棉系统•高速离心机•风机•吹棉风箱•离心机润滑系统•水泵及冷却系统•电控柜•除渣机4.岩棉施胶系统•激光熔岩跟踪系统•计量泵•喷胶头•控制柜5.集棉及布棉系统•集棉机及摆锤布棉机•集棉引风机•集棉除尘器6.制板系统•布棉输送机•加压打摺机•固化炉•主动力总成•控制柜7.固化炉防爆系统•天然气检测系统•防爆风机•防爆管路•控制柜8.切割系统•冷却输送机•冷却风机•纵向切割机•横向切割机•切割计量装置•控制柜•切割机动力系统9.切割除尘系统•袋式除尘器•除尘管路•除尘风机10.固化炉热风系统•耐热风机•燃气热风炉•燃气烧嘴•热风管路11.废边回收系统•粉碎机•碎边回收风机•碎边回收管路12.辅助设备•制胶设备•自动码垛机•包装机•分条机河北广兴泡塑机械有限公司2012-7-4。
年产2万吨岩棉制品生产线项目简介
一、项目背景岩棉制品是以天然矿物岩石为原料，经过高温熔化和纤维化处理后，再经过特殊工艺制成的一种新型隔热、吸音材料。
岩棉具有优异的隔热效果、良好的吸音性能以及耐火性能，广泛应用于建筑、冶金、化工等领域。
随着人们对绿色环保材料需求的增加，岩棉制品市场潜力巨大。
因此，项目拟建立年产2万吨岩棉制品生产线，以满足市场对岩棉制品的需求。
二、项目规模及内容1.项目规模：年产2万吨岩棉制品生产线。
2.项目内容：(1)原料准备区：主要包括原矿颗粒破碎、配料调整等设备。
(2)岩棉制备区：主要包括高温熔炼炉、高温纤维化设备等设备。
(3)制品成型区：主要包括岩棉板材、管材等成型设备。
(4)后处理区：主要包括切割、包装等设备。
(5)辅助设施：如办公楼、仓储设施、生活设施等。
三、市场分析1.岩棉制品市场需求强劲：随着人们对节能环保、室内舒适性等要求的提升，岩棉制品作为一款优质的绿色建筑材料，其在保温隔热、吸音降噪方面的性能被广泛认可。
市场需求持续增长。
2.市场竞争激烈：目前岩棉制品市场竞争激烈，有一批大型企业已经形成一定的市场份额。
因此，项目需要具备良好的品质控制、营销策略等，才能在激烈的市场竞争中脱颖而出。
四、投资估算项目预计总投资约1亿元人民币，具体投资构成如下：1.建筑工程及设备安装：5000万元。
2.设备购置：3500万元。
3.原材料采购：1500万元。
4.流动资金：2000万元。
项目自投产后，预计年销售收入约2亿元，年利润约8000万元。
五、经济效益分析项目建成后，预计年产岩棉制品2万吨，可带动相关行业发展，提供100个就业岗位。
预计项目投资回收期为3年，静态投资回收期为5年。
动态投资回收期为7年。
项目建成后，将带动当地岩棉制品产业发展，并为当地经济增加了一定的税收收入。
六、社会效益分析1.发展岩棉制品产业，对当地经济结构调整、提质增效具有积极作用，有助于促进当地经济可持续发展。
2.岩棉制品作为一种绿色环保材料，能够改善建筑物的能源利用效率和减少建筑垃圾的生成，有助于提高生活环境质量。
岩棉板生产线
岩棉板生产线一、引言岩棉板生产线是指用于生产岩棉板的生产设备和工艺流程的总称。
岩棉板是一种使用岩石纤维等原料制成的隔音隔热材料，具有良好的隔音、隔热、防火和耐腐蚀性能，广泛应用于建筑、电力、石油、化工等领域。
本文将介绍岩棉板生产线的主要设备和工艺流程。
二、岩棉板生产线设备岩棉板生产线主要包括以下设备：1. 岩棉熔融炉岩棉熔融炉是岩棉板生产线的核心设备，用于将岩石纤维原料加热融化。
2. 喷棉设备喷棉设备用于将融化的岩石纤维喷洒到制作岩棉板的模具上。
3. 压制机压制机用于将喷洒在模具上的岩石纤维压制成板状。
4. 烘箱烘箱用于将压制好的岩棉板进行烘干，使其达到一定的强度和稳定性。
5. 切割机切割机用于将烘干好的岩棉板按照需要的尺寸进行切割。
6. 包装机包装机用于对切割好的岩棉板进行包装，方便存储和运输。
三、岩棉板生产工艺流程岩棉板生产线的工艺流程一般包括以下几个步骤：1. 岩石纤维的融化首先将岩石纤维原料放入岩棉熔融炉中进行加热，使其融化成为岩棉。
2. 岩棉的喷洒将融化的岩棉通过喷棉设备喷洒到制作岩棉板的模具上。
3. 岩棉的压制将喷洒在模具上的岩棉进行压制，使其形成一定的密度和强度。
4. 岩棉板的烘干将压制好的岩棉板放入烘箱中进行烘干，使其达到一定的强度和稳定性。
5. 岩棉板的切割将烘干好的岩棉板按照需要的尺寸进行切割。
6. 岩棉板的包装对切割好的岩棉板进行包装，以确保其安全存储和运输。
四、岩棉板生产线的优势岩棉板生产线具有以下几个优势：1.生产效率高：岩棉板生产线采用自动化生产工艺，可以实现连续生产，大大提高生产效率。
2.产品质量稳定：岩棉板生产线通过严格控制各个环节的工艺参数，可以保证岩棉板的质量稳定，满足客户需求。
3.节约人工成本：岩棉板生产线的自动化程度高，减少了人工操作，降低了人工成本。
4.节约能源消耗：岩棉板生产线通过优化工艺流程和设备设计，可以降低能源消耗，提高能源利用效率。
五、总结岩棉板生产线是用于生产岩棉板的设备和工艺的总称，主要包括岩棉熔融炉、喷棉设备、压制机、烘箱、切割机和包装机等设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单线产能2万吨岩棉生产线说明目录一、原料储存及配料设备2二、加料系统3三、冲天炉3四、冲天炉烟气处理及鼓风的预热5五、冲天炉冷却水系统6六、粘结剂添加及供应系统7七、粉尘粘结油添加及供给系统9八、离心机11九、离心机和熔料槽的冷却水系统12十、离心机喷出系统13十一、渣球运输系统13十二、集棉鼓14十三、集棉鼓抽风系统14十四、岩棉空气提升系统15十五、集棉鼓清扫系统16十六、初始层岩棉运输机17十七、摇摆皮带17十九、起折机18二十、固化炉19二十一、固化炉热风系统21二十二、带过滤室的固化炉抽气系统21二十三、带可折式输送台的冷却带22二十四、冷却带的抽气装置23二十五、衬纸设备（衬底）23二十六、纵向修整组24二十七、纵向切割组24二十八、边角料碎料机25二十九、碎料机的辊式输送台25三十、边角输送装置26三十一、切断机26三十二、自动滚卷机27三十三、接收站28三十四、薄膜包装机29三十五、衬玻璃纸设备30一、原料储存及配料设备简介原料组分用料斗自动称重并按公式配料，该料斗也可储存约数班用量的物料，供储存大量原料的储仓要由发包方配备，并且要靠近料头。
配料及加料分别用一脉冲装置根据冲天炉内的料面探测器的情况进行，符合公式的不同组分在配料仓内称重并加到位于料斗下面的一条转料皮带运输机上，于是，原料便送到加料设备上直送到冲天炉顶部。
加料到料斗的设施要由发包方提供料仓由4个料斗组成，钢制。
料斗出料口装有针式滑门供检修用，并装有振动流槽供批量加入料称。
振动流槽有些筛网以分离出过细的物料，位于流槽下面的两个称重斗接受上述四个料斗的物料。
同时，称重斗装有振动排料流槽。
筛下物料用两条皮带运输机运走，一个运细粒焦炭，一个运其它细料物料。
控制设备可用全自动配料，加料的方法，但也可手工操作。
公式列于控制板上，可以先调好适于不同公式及产量的预置值，转料皮带是可逆的。
承包方X围1、料头4个2、针式滑门4只3、带筛网的振动流槽4个4、称重料斗2个，每个带振动流槽5、换料皮带运输机1台6、运筛下物料皮带运输机2台7、控制设备1台发包方X围将料加入料斗的设备收集及运走筛下物料设备技术数振配料能力：最大吨/时料斗容积：2个2个料斗：长12米宽4米高17米上料斗运筛下物料运输机长分别为3.5米及10.0米宽400毫米称重料斗最大称重量（每台）千克最大给料量千克二、加料系统简介本加料设备是将各料斗的原料接受并加到冲天炉。
本设备由一上斜式从动皮带运输机及一横向短皮带运输机组成。
该封闭式的皮带运输机有操作平台，并有两个落地支架，将皮带的最初部份做成物料横向段在顶部，横向皮带及至冲天炉加料段。
承包方X围1、此带运输机1台2、横向运输机1台技术数据能力最大16吨/时皮带长55米连接负荷10千瓦重量7.7吨三、冲天炉简介：在冲天炉内，原料（矿石或带有添加剂的炉渣）用焦炭熔化。
冲天炉有一加料区，中间区及底部的熔化段。
加料区有一接受混合料斗，一加料管把混合料送到中间区，液面探测器放在加料区。
中间区有一装有水套的内壳与及一水冷开孔。
本区装有4个牛腿供由发包方提供的基础支承用。
烟气由本区排走。
熔化段有一装有着水套的锥形壳，熔化段的下部扩大以利放空物料，绝热好的鼓风空气环围住熔化段的顶部。
鼓风空气自此环经过装有可调闸门的风口及检测口吹入熔化段。
在炉子下方。
有若干档板供放空炉子用。
这些档板用风动气缸操作。
其中有一挡板装有一铁水放出口，用一风动操作杆将耐火材料把该水口封住，要放铁水时，可用一氧枪将水口的耐火材料烧穿。
熔体自熔体放出孔流出（该放出口装有一水冷衬垫）并流到一水冷流槽中。
成絮过程若有中断时，熔体流槽就向后倾斜，熔体就会流到地槽中。
熔化段装有一带有楼梯及栏杆的操作台以利操作。
承包方X围1、冲天炉一座内有装有料斗及加料管的加料部份。
中间部份，水冷，带烟气接管，水冷开口。
熔化段，水冷，环形风管，风口，闸门。
熔体放出口，底部档板，底部档板出铁口。
2、同位素料面控测器1台。
3、熔体流槽1台。
4、操作平台，附楼楼，栏杆，2台底部档板用的气动气缸。
发包方X围环形风管及风口的绝热。
支承冲天记的支架。
技术数据能力：3.0吨熔体/小时冲天炉尺寸：外径2.2米高：7.2米连接负荷：1.5千瓦重量：22吨四、冲天炉烟气处理及鼓风的预热简介：本设备用以清洗冲天炉的烟气（通过过滤及燃烧）并用以预热冲天炉用热风。
本设备由以下主要单元组成：火星捕集器及应急烟道。
袋式收尘器抽风机带供鼓风及供净土化空气用热交换器的燃烧炉鼓风机管网烟囱烟气由风机自冲天炉抽经火星捕集器及过滤器，装有应急烟道连至过滤器前的管网，当冲天炉停炉时，烟气温度会暂时升高，为保护设备，烟气通过一应急烟道排走，设备则用被抽入的新鲜空气继续开动。
烟尘在袋式过滤器内分离，袋式过滤器用清洁空气不停地清扫。
清扫空气由热交热器预热过。
清洁空气风机及控制设备可使清扫工作自动地循环。
袋式过滤器设有便于更换袋的平台，楼梯、门。
为避免烟尘凝结，可以在收尘器前通过一适当比例的返烟预热烟气，经返烟混合后的废气通过鼓风空气及新鲜空气的热交换器后排出烟囱，燃烧炉钢制。
部份地衬以耐火材料，温度可按预置值自动调节，金属因高温的膨胀均在制造时有所考虑。
燃烧装置装有自动设备供控制火焰及温度过高时用。
鼓风机将空气鼓入预热器的预料冲天炉用风。
承包方X围1、火星捕集器 12、应急烟道 13、袋式过滤器 1带自动清灰装置，排灰装置，门孔、楼梯及操作平台。
4、抽风机 1 带电动及转换器5、燃烧炉 1带燃烧室，燃烧装置。
燃烧器自动装置，鼓风热交换器，干净空气气候交换器。
6、鼓风机 1 带电机及转换器。
7、管道 1 联接冲天炉与烟囱8、可调闸阀1套发包方X围1、管道，过滤器及燃烧炉的外部隔热材料。
2、烟囱及连到管道的连接件。
3、供到燃烧器的供油线。
技术数据：烟气6000（最小）—8000（最大）标米3/小时烟气温度平常300±50℃短暂最高达1000℃燃料天然气或柴油2,400.000千瓦/小时燃烧室温度最高750℃豉风量最大4500标米3/小时鼓风温度，正常时500℃废气量最大20.000标米3/小时废气温度约450℃废气成份尘：100毫克/标米3H2S：10毫克/标米3SO2：2，000毫克/标米3以下（视原料而定）压缩空气接管：5×1/2寸重量：约70吨五、冲天炉冷却水系统简介：本系统用以冷却冲天炉水套。
冷却水闭路用2个循环泵（其中一个备用）压入水套然后导至让冷却水冷却的热交换器。
有一补偿水箱与本系统相连接。
水箱水位用新鲜水调整。
补偿箱内的水位及水位自动控制调节的，新鲜水必需软化及过滤后才用，一根炉子紧急冷却用的水管要与本系统相连。
承包方X围：1、循环泵2台，1台备用。
2、补偿水箱1个。
3、炉子高温一侧使用的附件1套。
4、炉子高温一侧使用的普通1套。
5、水——水热交换器1套6、温度及水位调节设备1台。
发包方X围：承包方供货设备的往返接管，包括热交换器低温一侧的泵及附件。
应急冷却水的管道。
软化设备，包括接到承包方设备的管道。
技术数据：冷却能力：45千卡/小时热交换器高温一侧水量小时水温：入口℃出口℃热交换器低温侧水量小时水温：入口20℃出口33℃压力损失：10米水柱应急冷却水（需用时）：100米3/小时补偿水箱：5米3新鲜水硬度：最大1℃DH（0.36mvnl）连接负荷：2×7.5千瓦重量：2.6吨六、粘结剂添加及供应系统简介：粘结剂制品所必需的组分（如合成树脂、尿素、硅烷、氨水等）按照公式按比例混合然后泵到捕集带的粘结剂喷咀。
合成树脂，水及尿素按公式的量投到尿素溶解器中去，搅拌器将尿素溶解并把各组分混合，混合物泵到树脂——尿素混合物的中间槽。
混合物是从此槽经一过滤器送到混合泵，混合泵为一多头投料泵。
同时，其它组分要加到混合泵，硅烷是经由一中间槽供给，硅烷已在此槽中用水稀释，水由一中间槽供给，而氨由一储槽供给。
各组分按照公式用混合泵分批次泵到混合槽中，公式列在混合泵上，混合槽的搅拌机将各组分充分混合，然后把混合好的粘结剂用粘结剂泵加到喷咀，该泵为一园柱泵，设有一空气室以补偿压力的变化。
粘结剂泵的流量用一伺服电机调节，投料泵装有一润滑系统以润滑园柱泵的塞栓。
承包方X围：1、合成树脂和水用泵1台。
2、计量装置1台，附流量计、记数器及电磁阀。
3、树脂——尿素混合用泵1台。
4混合泵1台，附后电机及柱塞润滑装置。
5、过滤器2台。
6、粘结剂泵1台，附后电机及润滑装置。
7、空气室18、附件一套。
9、管路一套。
10、尿素溶解槽1个，附后搅拌器及加热盘管。
11、树脂——尿素混合物用中间槽1个，附冷却盘管。
12、硅烷用中间槽1个，附后冷却盘管。
13、水中间槽1个，附冷却盘管。
14、混合槽1个附搅拌料器和冷却盘管。
发包方X围：附有冷却盘的供合成树脂中的储槽2个，供氨用的储槽一个。
其尺寸适于现场使用。
供再注入合成树脂，尿素及硅烷用的设备。
新鲜水道到联接点的管道。
尿素称重用的公制磅称。
技术数据粘结剂供到喷咀之能力：最大1200升/小时合成树脂——水混合泵：流量：10.000升/小时电机：2.55千瓦尿素——树脂混合泵：流量：10.000升/小时电机：2.55千瓦混合素：流量：1500升/小时投料口数：4个行程调节：手调、可调停顿、操作电机：1.5千瓦成品粘结剂用泵：流量：1200升/小时行程调节：电动，可调停顿，操作电机：2.2千瓦各槽容积：尿素溶解：10米3树脂——水混合中间槽：15米3硅烷中间槽：1.5米3水中间槽：10米3混合槽：3.0米3管道系统：公称直径：12-25毫米总共长度：约100米压缩空气接管：1＂连接负荷：约6千瓦总重量：约5吨七、粉尘粘结油添加及供给系统简介：用双头混合泵按配方用量将防尘油及煤油由各储槽加到一混合槽，在槽内，搅拌器将各组分混合，配方列在混合泵上。
混合好的粉尘粘结油用一投料泵自混合槽经过一分配器泵至捕集带内的喷管，因防尘油泵是柱塞泵，故设有一定气室以补偿压力的波动。
在分配器内，供有雾化用的压缩空气，防尘油被分割成细小的流束。
承包方X围1、双头混合泵1台。
2、防尘油投料泵1台。
3、空气室1台。
4、分配器1台。
5、附件1套。
6、管道1套。
7、带搅拌器的混合槽1台。
发包方X围：附有油加热套管的贮槽1台，供煤油用贮槽1台，其尺寸应适于在现场使用。
为各贮槽再注入所用的设备。
技术数据：防尘油供到喷管的能力：最大32升/小时混合泵能力：110升/小时投料口数目：2个行程调节：手调，可调停顿及操作电机：0.37千瓦混合槽容积：3.0米3防尘油投料泵能力：35升/小时行程调节：电动，可调停顿及操作电：期存在0.25千瓦管道系统公称直径：10及12毫米总长度：约40米压缩空气接管：1/2连接负荷（总）：约1千瓦总重：约1.2吨八、离心机简介：离心机是用来把来自炉子的熔融物料转化为纤维。
