·电磁继电器工作原理1、通用电磁继电器工作原理以图1所示结构为例进行说明，当线圈引出脚两端加上电压或电流，线圈的激磁电流产生磁通，磁通通过铁心、轭铁、衔铁和工作气隙组成的磁路，并在工作气隙产生电磁吸力。
当激磁电流上升达到某一值时，电磁吸力矩将克服动簧的反力矩使衔铁转动，带动推动片推动动簧，实现触点闭合；当激磁电流减小到一定值时，动簧反力矩大于电磁吸力矩衔铁回到初始状态，触点断开。
2、磁保持继电器工作原理如图2所示，继电器触点状态保持力是由衔铁部分中的两件磁钢产生的，磁钢产生的磁通通过右衔铁—轭铁磁极—铁心—轭铁磁极—左衔铁—磁钢形成闭合回路，在衔铁和轭铁极间产生吸力，如图所示，左衔铁的延伸臂通过推动片对动簧片施加推力，使动、静触点间产生足够的压力，使其能可靠载流。
当需要使继电器触点断开时，只需对线圈施加一个足够宽度脉冲电压，该脉冲电压产生的磁通与磁钢产生的磁通方向相反，在磁极上就会产生与磁钢相同的极性，根据磁场同性相斥原理，在衔铁和轭铁磁极间会产生推力，当磁路产生的合成力矩大小簧片的反力矩，动簧朝后运动，衔铁部分绕转轴转动，继电器会呈现图3的断开状态。
如果要返回闭合状态，必须在线圈上施加一相反的脉冲，否则，继电器触点状态会永远保持下去。
·电磁继电器技术参数含义1、环境温度范围工作环境温度范围是指继电器经历的最低环境温度至最高环境温度的作用后，继电器不发生功能失效。
按照IEC标准指气候系列试验的最低、最高温度。
2、标准试验条件塑封继电器的标准试验为温度：15-35℃相对湿度：25%-75%大气压力：86-106Kpa继电器标称电寿命等技术指标是在标准试验条件下的测试数据。
当继电器处于超出标准试验测试时，继电器的技术指标将可能会发生变化，甚至于可靠性会发生降低。
因此，继电器的使用环境条件对继电器的性能有着重大的影响。
3、振动稳定性（正弦振动）振动稳定性是指经一种重复周期的正弦运动后，产品能维持正常工作的能力，振动加速度值是位移与频率的函数。

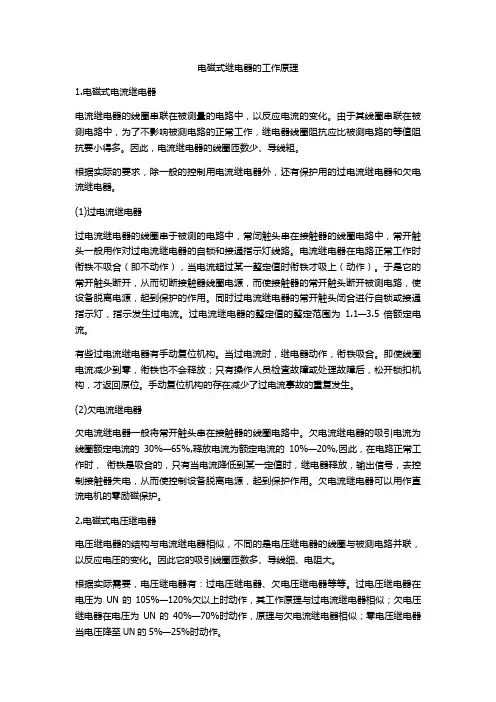

电磁式继电器的工作原理
电磁式继电器的工作原理1.电磁式电流继电器电流继电器的线圈串联在被测量的电路中，以反应电流的变化。
由于其线圈串联在被测电路中，为了不影响被测电路的正常工作，继电器线圈阻抗应比被测电路的等值阻抗要小得多。
因此，电流继电器的线圈匝数少、导线粗。
根据实际的要求，除一般的控制用电流继电器外，还有保护用的过电流继电器和欠电流继电器。
(1)过电流继电器过电流继电器的线圈串于被测的电路中，常闭触头串在接触器的线圈电路中，常开触头一般用作对过电流继电器的自锁和接通指示灯线路。
电流继电器在电路正常工作时衔铁不吸合（即不动作），当电流超过某一整定值时衔铁才吸上（动作）。
于是它的常开触头断开，从而切断接触器线圈电源，而使接触器的常开触头断开被测电路，使设备脱离电源，起到保护的作用。
同时过电流继电器的常开触头闭合进行自锁或接通指示灯，指示发生过电流。
过电流继电器的整定值的整定范围为1.1—3.5倍额定电流。
有些过电流继电器有手动复位机构。
当过电流时，继电器动作，衔铁吸合。
即使线圈电流减少到零，衔铁也不会释放；只有操作人员检査故障或处理故障后，松开锁扣机构，才返回原位。
手动复位机构的存在减少了过电流事故的重复发生。
(2)欠电流继电器欠电流继电器一般将常开触头串在接触器的线圈电路中。
欠电流继电器的吸引电流为线圈额定电流的30%—65%,释放电流为额定电流的10%—20%,因此，在电路正常工作时，衔铁是吸合的，只有当电流降低到某一定值时，继电器释放，输出信号，去控制接触器失电，从而使控制设备脱离电源，起到保护作用。
欠电流继电器可以用作直流电机的零励磁保护。
2.电磁式电压继电器电压继电器的结构与电流继电器相似，不同的是电压继电器的线圈与被测电路并联，以反应电压的变化。
因此它的吸引线圈匝数多、导线细、电阻大。
根据实际需要，电压继电器有：过电压继电器、欠电压继电器等等。
过电压继电器在电压为UN的105%—120%欠以上时动作，其工作原理与过电流继电器相似；欠电压继电器在电压为UN的40%—70%时动作，原理与欠电流继电器相似；零电压继电器当电压降至UN的5%—25%时动作。
继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，用于控制较大电流或高电压的电路。
它由电磁铁和触点组成，通过控制电磁铁的通断来实现电路的开关。
继电器的工作原理可以分为两个方面：电磁原理和机械原理。
1. 电磁原理：继电器的核心部件是电磁铁，由线圈和铁芯组成。
当通过线圈通电时，产生的磁场会吸引铁芯，使其磁性增强，同时触点也会受到吸引力，闭合电路。
当线圈断电时，磁场消失，铁芯失去吸引力，触点弹开，断开电路。
2. 机械原理：继电器的触点有常开触点和常闭触点。
当继电器处于未通电状态时，常开触点处于闭合状态，常闭触点处于断开状态。
当继电器通电时，电磁铁产生磁场吸引铁芯，触点瞬间切换状态，常开触点断开，常闭触点闭合。
继电器的工作原理可以通过以下步骤来描述：步骤一：初始状态继电器处于未通电状态，电磁铁未产生磁场，触点处于初始状态，常开触点闭合，常闭触点断开。
步骤二：通电过程当通过继电器的线圈通电时，线圈中产生磁场，磁场使得铁芯被吸引，触点瞬间切换状态。
常开触点断开，常闭触点闭合。
步骤三：断电过程当继电器的线圈断电时，磁场消失，铁芯失去吸引力，触点再次切换状态。
常开触点闭合，常闭触点断开。
继电器的工作原理可以应用于各种电气控制系统中。
例如，当我们需要通过低电压或小电流控制高电压或大电流的电路时，可以使用继电器来实现。
继电器还可以用于电机控制、自动化系统、电子设备等领域。
继电器的工作原理使得它具有以下特点和优势：1. 隔离性能：继电器可以实现输入和输出电路的隔离，保护控制电路不受高电压或大电流的影响。
2. 放大作用：继电器可以通过小电流控制大电流，实现信号的放大作用。
3. 可靠性：继电器的触点采用金属材料制成，具有较高的耐磨损性和电气性能，使得继电器具有较长的使用寿命和较高的可靠性。
4. 可逆性：继电器的工作过程是可逆的，可以多次开关，无需额外的操作。
综上所述，继电器的工作原理是通过电磁原理和机械原理实现的。
它是一种常用的电控开关装置，具有隔离性能、放大作用、可靠性和可逆性等优势。
继电器工作原理、特性和接线方法
继电器工作原理、特性和接线方法一、继电器的工作原理和特性及分类：继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器可以分为以下几类：1、电磁继电器的工作原理和特性：电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电++后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性：热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励++磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性：固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
另外，固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数：1、额定工作电压：是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
电磁继电器的工作原理

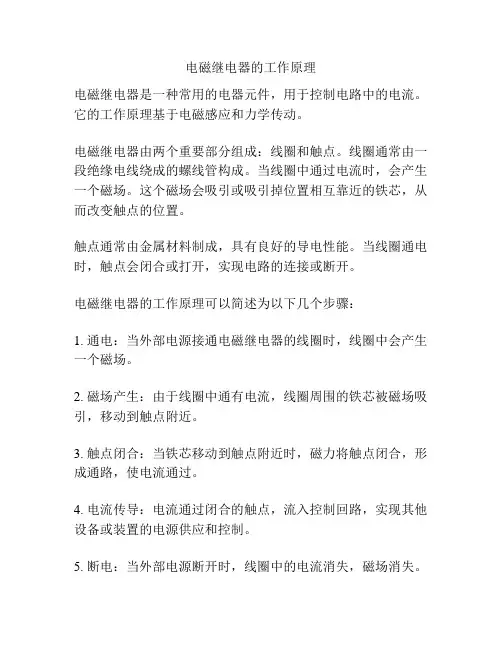

电磁继电器的工作原理
电磁继电器是一种常用的电器元件，用于控制电路中的电流。
它的工作原理基于电磁感应和力学传动。
电磁继电器由两个重要部分组成：线圈和触点。
线圈通常由一段绝缘电线绕成的螺线管构成。
当线圈中通过电流时，会产生一个磁场。
这个磁场会吸引或吸引掉位置相互靠近的铁芯，从而改变触点的位置。
触点通常由金属材料制成，具有良好的导电性能。
当线圈通电时，触点会闭合或打开，实现电路的连接或断开。
电磁继电器的工作原理可以简述为以下几个步骤：
1. 通电：当外部电源接通电磁继电器的线圈时，线圈中会产生一个磁场。
2. 磁场产生：由于线圈中通有电流，线圈周围的铁芯被磁场吸引，移动到触点附近。
3. 触点闭合：当铁芯移动到触点附近时，磁力将触点闭合，形成通路，使电流通过。
4. 电流传导：电流通过闭合的触点，流入控制回路，实现其他设备或装置的电源供应和控制。
5. 断电：当外部电源断开时，线圈中的电流消失，磁场消失。
6. 磁场消失：铁芯失去磁力吸引，通过弹簧力量回复原位。
7. 触点打开：铁芯回到原位时，触点被弹簧分开，断开电路。
通过上述步骤的循环，电磁继电器可以实现对电路的开关控制。
它广泛应用于各种电气设备中，如电动机的起停控制、照明电路的开关控制等。
继电器的工作原理
继电器的工作原理电磁继电器是一种电子控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常应用于自动控制电路中，它是用较小的电流、较低的电压去控制较大电流、较高的电压的一种开关控制方式，在电路中起着自动调节、安全保护、转换电路等作用。
继电器的工作原理：继电器中常用的电磁继电器由铁芯、线圈绕组、衔铁、触点和簧片等构成。
其中线圈绕组是以高强度漆包线在一个圆形铁芯上缠绕几百至几千圈?。
若在线圈绕组上施加一定的电压，则线圈绕组中会流过一定的电流，此时铁芯中将产生磁场；而这个磁场产生的强大电磁力，会将衔铁吸合而产生簧片的位置移动，由于杠杆原理，它使得继电器中安装的常闭常开触点动作。
若线圈绕组被断电，则铁芯会马上失去磁性，电磁吸引力也随着消失，衔铁此时会离开铁芯；因为簧片或拉簧具有它的作用力或反作用力，将会使继电器触点复位，重新回到初始状态。
常用继电器的吸合和断开的。
电磁继电器的应用非常广泛，而根据供电电源的不同，它又分为交流继电器和直流继电器两类。
下面首先以常用的交流JZX-22F/3Z/220V为例来说一下它的结构与功能。
友情提示，对于直流继电器用于晶体管驱动的电流中，为了防止线圈绕组在断开电压时，产生的反向电动势来损坏晶体管，一般都是在直流继电器线圈两端并联一只续流二极管。
而交流继电器线圈绕组中的铁芯使用的为硅钢片材料叠加而成。
这是为了防止交流电容易产生磁滞损耗和交变磁场自动闭合形成环流(即涡流状)而严重发热。
交流继电器与直流继电器在使用过程中，可以看继电器的标注。
交流继电器在继电器线圈外面都标注交流电AC，直流继电器都标注有DC字母。
一般220V交流继电器线圈绕组两端的电阻值在13.14KΩ，而直流24V继电器线圈两端的电阻值只有0.636KΩ。
标签:继电器。
电磁继电器构造
电磁继电器构造电磁继电器是一种电气控制设备，它可以在电路中起到开关、保护、转换等作用。
本文将从电磁继电器的构造、工作原理、应用领域等方面进行详细的介绍。
一、电磁继电器的构造电磁继电器由磁路系统、触点系统、弹簧系统和外壳系统四部分组成。
1. 磁路系统磁路系统是电磁继电器的核心部分，它由铁芯、线圈和磁路板组成。
铁芯是电磁继电器的主要磁路部件，它通常由软磁材料制成，如硅钢片、镍铁合金等。
线圈是电磁继电器的发热部件，通电时会产生电磁场，使铁芯磁化，从而吸合触点。
磁路板是将铁芯和线圈固定在一起的支撑部件。
2. 触点系统触点系统是电磁继电器的关键部分，它由动触点、静触点和触点弹簧组成。
动触点是由弹簧和触点杆组成的，通电时会受到电磁力的作用，向静触点方向运动，从而闭合电路。
静触点是固定在继电器上的触点，它与动触点接触时会闭合电路。
触点弹簧是将动触点和静触点分开的弹簧，通电时会拉动动触点，当电流断开时，触点弹簧会将动触点弹回原位。
3. 弹簧系统弹簧系统是用来控制触点运动的部分，它由闭合弹簧和断开弹簧组成。
闭合弹簧是使动触点闭合的弹簧，断开弹簧是使动触点断开的弹簧。
4. 外壳系统外壳系统是电磁继电器的保护部分，它由外壳和连接杆组成。
外壳是将磁路系统、触点系统和弹簧系统固定在一起的保护壳，连接杆是用来连接电气设备的。
二、电磁继电器的工作原理电磁继电器的工作原理是基于电磁感应现象的。
当继电器通电时，线圈中会产生电流，电流会在铁芯中产生磁场，使铁芯磁化。
磁化后的铁芯会吸引动触点，使动触点与静触点接触，从而闭合电路。
当电流断开时，线圈中不再产生磁场，铁芯失去磁化，动触点受到触点弹簧的作用，弹回原位，与静触点分开，电路断开。
三、电磁继电器的应用领域电磁继电器广泛应用于各个领域，如电力、机械、交通、电子、通信等。
在电力领域，电磁继电器可以用于控制电动机、保护电路等。
在机械领域，电磁继电器可以用于控制机器人、自动化生产线等。
在交通领域，电磁继电器可以用于控制信号灯、电梯等。
继电器工作原理及作用概要
继电器工作原理及作用概要继电器是一种常用的电气控制装置，其工作原理基于电磁吸引力和机械传动的原理，能够实现电路的开关控制。
继电器的作用主要是用来放大信号、实现电路的分离和保护、控制大电流设备等。
下面将对继电器的工作原理和作用进行详细的介绍。
一、继电器的工作原理继电器主要由电磁线圈、触点和机械驱动装置组成。
当线圈通电时，会在铁芯上产生磁场，该磁场可以吸引触点闭合或断开。
利用这种原理，继电器可以实现不同电路之间的电气连接或分离。
其工作原理如下：1.电磁吸引力：当继电器的线圈通电时，会在铁芯上产生磁场。
此时，触点上的活动铁片会受到磁力的作用，而闭合或断开。
2.机械传动：当触点上的活动铁片受到磁力作用时，会通过机械传动机构将运动转化为力度，在触点上产生闭合或断开的动作。
3.增益作用：由于线圈通电后产生的磁场能使触点上的活动铁片发生强烈的吸引力，因此继电器可以放大电流和电压信号。
由上述原理可知，继电器主要根据控制信号的输入来使触点闭合或断开，从而实现对电路的控制。
二、继电器的作用继电器具有多种作用，主要包括以下几点：1.开关控制：继电器可以实现对电路的开关控制。
通过线圈的通电或断电，继电器能够控制触点的闭合或断开，从而实现对电路的通断控制。
2.信号放大：继电器的线圈可以将微弱的控制信号进行放大，使得继电器能够控制较大电流和电压的设备。
这样可以实现远距离的信号传输和控制。
3.电路分离和保护：继电器可以将不同电路之间进行分离，保证各电路之间的安全性。
当继电器的触点闭合时，可以将高压电路与低压电路进行分离，这样可以保护低压电路免受高压电路的干扰和损坏。
4.控制大电流设备：继电器能够承受较大的电流和电压，因此可以用来控制大功率设备，如电机、压缩机、空调等。
通过继电器的控制，可以实现对这些设备的启停和转向等操作。
5.逻辑运算和时间延迟：继电器可以根据不同控制要求进行逻辑运算和时间延迟。
通过联接多个继电器，可以实现逻辑运算模块的功能，如与门、或门、非门等。
