2021-2022年高二期末考试试卷 物理 含答案
2021年高二期末考试试卷物理含答案
一、选择题（1-6题为单项选择题，7-12题为多项选择题；每小题4分，共计48分）
1.飞机着陆后以6 m/s2的加速度做匀减速直线运动，其着陆速度为60 m/s，下列说法正
确的是( )
A．着陆后12s内位移为288m，该段时间内的平均速度大小为24 m/s B．着陆后12s内位移为288m，该段时间内的平均速度大小为30 m/s
C．着陆后12s内位移为300m，该段时间内的平均速度大小为30 m/s
D．着陆后12s内位移为300m，该段时间内的平均速度大小为25m/s
2.如图所示，质量为m的木块P在质量为M的长木板ab上滑行，长木板放在水平地面上一直
处于静止状态。
若长木板ab与地面间的动摩擦因数为μ1，木块
P与长木板ab间的动摩擦因数为μ2，则长木板ab受到地面的摩
擦力大小为( )
A．μ1Mg B．μ1(m＋M)g C．μ2mg D．μ1Mg＋μ2mg
3.一铁架台放于水平地面上，其上有一轻质细线悬挂一小球，开始时细线
竖直，现将水平力F作用于小球上，使其缓慢地由实线位置运动到虚线位
置，铁架台始终保持静止，则在这一过程中( )
A．铁架台对地面的压力逐渐增大 B．铁架台对地面的压力逐渐减小
C．铁架台所受地面的摩擦力保持不变 D．铁架台所受地面的摩擦力逐渐增大
4.如图所示是甲、乙两车从同一地点出发同向运动的速度图
象．根据你的理解，你认为下列说法正确的是( )
A．从图象知乙车初速度是2 m/s
B．甲车的加速度是1m/s2
C．相遇前两车的最大距离是3 m
D．从乙车开始运动经过2 s后两车相遇
5.如图，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为N1，
球对木板的压力大小为N2.以木板与墙连接点所形成的水平直线为轴，将木板
从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中( )
A．N1始终减小，N2始终增大 B．N1始终减小，N2始终减小
C．N1先增大后减小，N2始终减小 D．N1先增大后减小，N2先减小
后增大
6.某同学在利用单摆测重力加速度实验中发现测得的重力加速度大于标准值，原因不可能是( )
A ．所用摆球质量太大
B ．铁架台的底座有磁性物质，其对小球有磁场引力
C ．测N 次全振动时间时，把N 次误计为(N ＋1)次
D ．以摆线长加上小球直径作为摆长，代入公式 7.简谐运动的平衡位置是指( )
A. 速度为零的位置
B. 回复力为零的位置
C. 加速度为零的位置
D. 位移为零的位置
8. 如图所示为某弹簧振子在0～5 s 内的振动图象，由图可知，下列说法中正确的是( ) A. 振动周期为5 s ，振幅为8 cm
B. 第4s 末振子的速度为零，加速度为负向的最大值
C. 第3 s 末振子的速度为正向的最大值
D. 从第1 s 末到第2 s 末振子在做加速运动 9.对于机械波，下列说法正确的是( ) A. 各质点都在各自的平衡位置附近振动 B. 相邻质点间必有相互作用力
C. 前一质点的振动带动相邻的后一质点振动，后一质点的振动必定落后于前一质点
D. 各质点随波的传播而迁移
10.光在科学技术、生产和生活中有着广泛的作用，下列说法正确的是( ) A ．用透明的标准平面样板检查光学平面的平整程度，是利用光的干涉现象 B ．用三棱镜观察白光看到的彩色图样是利用光的衍射现象 C ．在光导纤维束内传送图象是利用光的全反射现象 D ．光学镜头上的增透膜是利用光的偏振现象 11.关于电磁波谱，下列说法正确的是( ) A ．电磁波中最容易表现出衍射现象的是无线电波
B ．紫外线的频率比可见光低，长时间照射可以促进钙的吸收，改善身体健康
C ．X 射线和γ射线的波长比较短，穿透力比较强
D ．红外线的显著作用是热作用，温度较低的物体不能辐射红外线
12.如图所示，一个质点在平衡位置O 点附近做简谐运动，若从质点通过O 点开始计时，经过1 s 质点第一次经过M 点，再继续运动，又经过2
3 s 质点第二次经过M 点，则质点的振动周期
为( )
A. 2 s
B. 163 s
C. 169 s
D. 14
3
s
二、实验题（13小题每空3分、14小题每空2分；共计10分）
13.在“研究匀变速直线运动”的实验时，所使用的电源是50 Hz的交流电，某同学打好三条纸带，选取其中最好的一条，其中一段如图所示，图中A、B、C、D、E为计数点，相邻两个计数点间有四个点未画出，根据纸带可计算出打B点时小车的速度v B＝________m/s，小车的加速度a＝________m/s2。
(本题结果均要求保留三位有效数字)
14.在探究求合力的方法时，先将橡皮筋的一端固定在水平木板上，另一端系上带有绳套的两根细绳．实验时，需要两次拉伸橡皮筋，一次是通过两细绳用两个弹簧秤通过细绳拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条．
(1)实验对两次拉橡皮条的要求中，下列哪些说法是正确的__________
A．将橡皮条沿相同方向拉到相同长度 B．将橡皮条拉伸相同长度即可
C．将橡皮条和绳的结点拉到相同位置 D．将弹簧秤都拉伸到相同刻度
(2)同学们在操作过程中有如下议论，其中对减小实验误差有益的说法是__________
A．两细绳必须等长
B．弹簧秤、细绳、橡皮条都应与木板平行
C．用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大
D．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些
三、计算题（15、16、17题每小题10分，18题12分；共计42分）
15．如图所示，有一束平行于等边三棱镜截面ABC的单色光从
空气射向E点，并偏折到F点，已知入射方向与边AB的夹角
为θ＝30°，E、F分别为边AB、BC的中点，求该棱镜的折
射率及其临界角的正弦值。
16.如图所示，弹簧AB原长为35cm，A端挂着一个重50N物体，
手执B端，将物体置于倾角为30o的斜面上。
当物体沿斜面匀速下
滑时，弹簧的长度为40cm；当物体沿斜面匀速上滑时，弹簧的长度为50cm。
求：
（1）弹簧的劲度系数K；（2）物体与斜面间的动摩擦因素μ。
A
B
30o
17.如图所示，一平直的传送带以速度v=2m/s 匀速运动，传送带把A 处的工件运送到B 处，A 、B 相距L=10m ，从A 处把工件无初速地放到传送带上，经过时间t=6s 能传送到B 处。
求： （1）上述过程中工件在传送带上做匀加速运动的时间；
（2）若传送带速度v 可取不同值，求出工件从A 至B 的时间t 随传送带运动速度v 的变化的函数关系式。
18.一列简谐波沿x 轴方向传播,已知x 轴上x 1=0和x 2=1 m 两处质点的振动图象分别如图(甲)、(乙)所示,求此波的传播速度.
高二物理试题参考答案
一、选择题（每小题4分） 题号 1 2 3 4 5 6 答案 D C D C B A 题号 7 8 9 10 11 12 答案 BD
BC
ABC
AC
AC
BC
二、实验题
13、0.877 3.51 （每空3分） 14、(1)AC (2)BD （每空2分） 15、折射率为 3 临界角为
3
3
（10分） 16、答案：（1）250N/m （2）3
6
（10分） 17、答案：（1）2s
（2）当v 小于25m/s 时，t=v 2+10
v ；当v 大于或等于25m/s 时，t=25s （10分）
18、答案:若沿x 轴正向传播 v 1=
m/s(n=0、1、2…)；
若沿x 轴负向传播 v 2=
m/s(n=0、1、2…) （12分）
A
B
v。
2021-2022学年天津高级中学高二物理期末试卷含解析
2021-2022学年天津高级中学高二物理期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 某金属在一束绿光的照射下发生光电效应,则（）A．若增加绿光的照射强度,则单位时间内逸出的光电子数目不变B．若增加绿光的照射强度,则逸出的光电子最大初动能增加C．若改用紫光照射,则逸出的光电子最大初动能增加D．若改用紫光照射,则单位时间内逸出的光电子数目增加参考答案：C2. 如图所示，导线框abcd与导线在同一平面内，直导线通有恒定电流I，当线框由左向右匀速通过直导线时，线框中感应电流的方向是( )A．先abcd，后dcba，再abcd B．先abcd，后dcbaC．始终dcba D．先dcba，后abcd，再dcba参考答案：D3. (多选)右图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么A．若电压表示数有显著变化，测量R的值时，S应接aB．若电压表示数有显著变化，测量R的值时，S应接bC．若电流表示数有显著变化，测量R的值时，S应接aD．若电流表示数有显著变化，测量R的值时，S应接b参考答案：AD4. 在电磁学发展过程中，许多科学家做出了贡献。
下列说法正确的是（）A．奥斯特发现了电流磁效应;法拉第发现了电磁感应现象B．麦克斯韦预言了电磁波;楞次用实验证实了电磁波的存在C．库仑发现了点电荷的相互作用规律;密立根通过油滴实验测定了元电荷的数值 D．安培发现了磁场对运动电荷的作用规律;洛仑兹发现了磁场对电流的作用规律参考答案：AC5. 下列有关运动电荷和通电导线受到磁场对它们的作用力方向判断正确的是参考答案：B二、填空题：本题共8小题，每小题2分，共计16分6. 传感器担负着信息采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量（如温度、光、声等）转换成便于测量的量（通常是电学量），例如热敏电阻传感器，主要是应用了半导体材料制成的热敏电阻，热敏电阻随温度变化的图线如图（甲）所示，图（乙）是由热敏电阻R t作为传感器制作的简单自动报警器线路。
经典试题—2021-2022学年上学期高二物理期末试题(含解析)
C．物体在某点的引力势能等于将物体从该点移动到引力势能零点时引力所做的功，故C错误；
D．在引力场中，引力对物体做正功，则系统 引力势能减小，故D正确。
故选D。
2.某区域的电场线分布如图所示，其中间一根电场线是直线，一带正电的粒子从直线上的O点由静止开始在电场力作用下运动到A点，取O点为坐标原点，沿直线向右为x轴正方向，粒子的重力忽略不计。在由O到A运动过程中，下列关于粒子的运动速度v和加速度a随时间t的变化、粒子的动能 和运动径迹上电势φ随位移x的变化图线可能正确的是（ ）
BC．由静止突然向前加速时，N板向后运动，则板间距变大，根据
可知，电容器的电容减小，电容器带电量减小，则电容器放电，则电流由b向a流过电流表，选项B错误，C正确；
D．保持向前匀减速运动时，加速度恒定不变，则N板的位置在某位置不动，电容器电量不变，电路中无电流，则电阻R发热功率为零，选项D错误。
故选C。
C. 线圈感应电流逐渐增大
D. 绳子的拉力逐渐增大
【答案】B
【解析】
【分析】
【详解】A.t1时刻，穿过线圈的磁通量为
选项A错误；
B.根据楞次定律可知，线圈中感应电流方向为顺时针，选项B正确；
C.因
则
大小不变，则线圈感应电流不变，选项C错误；
D.线圈受安培力方向沿斜面向上，则由
F=BIL
可知，安培力逐渐变大，则绳子 拉力逐渐减小，选项D错误。
B.若引力场中物体质量m变为原来的2倍，则引力场强度变为原来的
C.物体在某点的引力势能等于将物体从引力势能零点移动到该点时引力所做的功
福建省福州华侨中学2021-2022学年高二(上)期末考试物理试题(解析版)
【解析】
【详解】A．根据 和 可得粒子的最大动能为
则可知要增大粒子的最大动能，可增大磁感应强度B和金属盒半径R，故A错误；
B．根据左手定则，可知正电荷向B极板偏转，则B极板是发电机的正极，故B错误；
C．速度选择器选择的是带电粒子的速度，故丙图无法判断出带电粒子的电性，根据
可得粒子能够沿直线匀速通过速度选择器的条件是
C．小环做初速度为零的匀加速直线运动，速度一直在增加，C错误。
故选D。
考点：等量异种电荷电场的分布及带电粒子在电场中的运动。
【名师点睛】本题要求熟悉等量异种电荷的电场分布，在它们连线的垂直平分线上，电场强度的方向垂直于平分线，所以本题中带正电荷q的小环套在细杆上，自a点由静止释放，虽然受到电场力，但由于细杆光滑所以不受摩擦力，所以小环在竖直方向只受到重力作用，即做自由落体运动，再利用动能定理就能求出c点的速度。
C.移至b点时，O点的电场强度大小为 ，沿Oc方向
D.移至f点时，O点的电场强度大小为 ，沿Oe方向
【答案】B
【解析】
【详解】由题意可知，在圆心O产生的电场强度大小为E，则正、负点电荷在O处的电场强度大小均为 ，方向水平向右．当正电荷移至c点，两点电荷在O点的电场强度方向夹角为120°，大小不变，则O点的合电场强度大小为 ，方向：沿Oe方向，故A错误．当正电荷移至e处，两点电荷在O点的电场强度方向夹角为120°，大小不变，则O点的合电场强度大小为 ，方向沿Oc，故B正确；当正电荷移至b点时，两点电荷在O点的电场强度方向夹角为60°，大小不变，则O点的合电场强度大小为 ，方向沿Od与Oc角平分线向上，故C错误；当正电荷移至f处，两点电荷在O点的电场强度方向夹角为60°，大小不变，则O点的合电场强度大小为 ，方向沿Od与Oc角平分线向下，故D错误；故选B．
山东省东营市胜坨镇中学2021-2022学年高二物理上学期期末试题带解析
山东省东营市胜坨镇中学2021-2022学年高二物理上学期期末试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 简谐运动是下列哪一种运动A．匀速直线运动 B．匀变速直线运动C．匀变速曲线运动 D．加速度改变的变速运动参考答案：D2. 如图所示，一个闭合线圈穿入蹄形磁铁由1位置经2位置到3位置，最后从下方S极拉出，则在这一过程中，线圈的感应电流的方向是A．沿abcd不变 B．沿dcba不变C．先沿abcd，后沿dcba D．先沿dcba，后沿abcd参考答案：D3. （多选题）如图所示为氢原子的能级图，若用能量为12.75eV的光子去照射大量处于基态的氢原子，则（）A．氢原子能从基态跃迁到n=4的激发态上去B．有的氢原子能从基态跃迁到n=3的激发态上去C．氢原子最多能发射3种波长不同的光D．氢原子最多能发射6种波长不同的光参考答案：AD解：A、B氢原子的能级图得到，n=4的激发态与基态的能级差为△E=E4﹣E1=﹣0.85eV﹣（﹣13.6eV）=12.75eV，所以用能量为12.75eV的光子去照射大量处于基态的氢原子，氢原子能从基态跃迁到n=4的激发态上去．故A正确，B错误．C、D氢原子吸收光子的能量跃迁到n=4的激发态后，向低能级跃迁时，任意两个能级之间发生一次跃迁，共发射C=6种波长不同的光．故C错误，D正确．故选AD4. （多选）如图所示的闭合电路中，当滑动变阻器R的滑动触头向上滑动时，下列说法正确的是( )A．电压表示数增大B．电流表示数减小C．电阻消耗的功率增大D．电源内部消耗的功率增大参考答案：AC5. 物块先沿轨道1从A点由静止下滑至底端B点，后沿轨道2从A点由静止下滑经C点至底端B点，AC=CB，如图所示．物块与两轨道的动摩擦因数相同，不考虑物块在C点处撞击的能量损失，则在物块整个下滑过程中A．沿轨道1下滑时的位移较小B．沿轨道2下滑时损失的机械能较少C．物块受到的摩擦力相同D．物块滑至B点时速度大小相等参考答案：D二、填空题：本题共8小题，每小题2分，共计16分6. 如图所示，一个带正电的粒子，质量为m，电量为q，从隔板AB上的小孔O处沿与隔板成45°角射入如图所示的匀强磁场中，磁场的磁感应强度为B，粒子的初速度为v0，重力不计，则粒子再次到达隔板所经过的时间t =_____________，到达点距射入点O的距离为___________参考答案：；7. 如图，电路中三个电阻Rl、R2和R3的阻值分别为1Ω、2Ω和4Ω．当电键S1断开、S2闭合时，电源输功率为1W；当S1闭合、S2断开时，电源输出功率也为1W．则电源电动势为V，内阻为Ω参考答案：3；2由当电键S1断开、S2闭合时，电阻R2和R3被短路，则有电源输出功率P1=联立解得，E=3V，r=2R8. 手电筒中标有“2.0V，0.80W”字样的小灯泡正常发光时，通过的电流是___________A；1分钟内通过导体横截面的电子数为___________个。

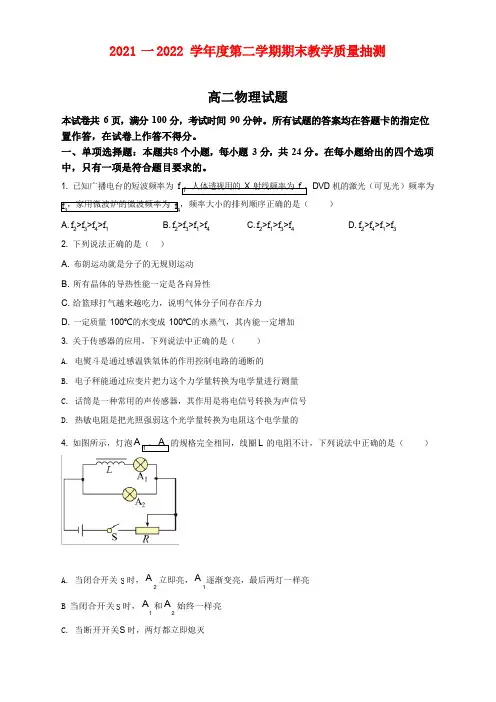

山东省聊城市2021-2022学年高二下学期期末考试物理试题及答案
1f f 1 S S 2021 一 2022 学年度第二学期期末教学质量抽测高二物理试题本试卷共 6 页，满分 100 分，考试时间 90 分钟。
所有试题的答案均在答题卡的指定位置作答，在试卷上作答不得分。
一、单项选择题：本题共8 个小题，每小题 3 分，共 24 分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 已知广播电台的短波频率为 f ，人体透视用的 X 射线频率为 f ，DVD 机的激光（可见光）频率为，家用微波炉的微波频率为 ，频率大小的排列顺序正确的是（ ）3 4A. f 2>f 3>f 4>f 1B. f 2>f 3>f 1>f 4C. f 2>f 1>f 3>f 4D. f 2>f 4>f 1>f 3 2. 下列说法正确的是（ ）A. 布朗运动就是分子的无规则运动B. 所有晶体的导热性能一定是各向异性C. 给篮球打气越来越吃力，说明气体分子间存在斥力D. 一定质量 100℃的水变成 100℃的水蒸气，其内能一定增加3. 关于传感器的应用，下列说法中正确的是（）A. 电熨斗是通过感温铁氧体的作用控制电路的通断的B. 电子秤能通过应变片把力这个力学量转换为电学量进行测量C. 话筒是一种常用的声传感器，其作用是将电信号转换为声信号D. 热敏电阻是把光照强弱这个光学量转换为电阻这个电学量的4. 如图所示，灯泡A 、A 的规格完全相同，线圈L 的电阻不计，下列说法中正确的是（ ）A. 当闭合开关 时，A 立即亮， A 逐渐变亮，最后两灯一样亮 2 1B 当闭合开关 时，A 和A 始终一样亮 1 2C. 当断开开关S 时，两灯都立即熄灭2 D. 当断开开关S 时， A 2 立即熄灭、A 1 过一会儿才熄灭5. 下列说法正确的是（ ）A 图甲中，光电效应反映了光具有粒子性B. 图乙中，汤姆孙通过 α 粒子散射实验提出了原子的核式结构模型C. 图丙中，某金属发生光电效应时产生的光电子的最大初动能与入射光的频率成正比D. 图丁中，一个处于 n =4 激发态的氢原子向低能级跃迁时能辐射出6 种不同频率的光子6. 图甲是一台小型发电机的构造示意图，线圈逆时针转动，产生的电动势 e 随时间 t 变化的正弦规律图像如图乙所示。
2021-2022年高二下学期期末考试物理试题含答案(I)
2021年高二下学期期末考试物理试题含答案(I)一．选择题:本题共18小题.在每小题给出的四个选项中，第1-15题只有一项符合题目要求，每题3分；第16-21题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分。
1．如图甲所示，一矩形线圈放在随时间变化的匀强磁场内．以垂直线圈平面向里的磁场为正，磁场的变化情况如图乙所示，规定线圈中逆时针方向的感应电流为正，则线圈中感应电流的图象应为( )2．图甲所示电路中，A1、A2、A3为相同的电流表，C为电容器，电阻R1、R2、R3的阻值相同，线圈L的电阻不计。
在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在t1~t2时间内（）A．电流表A1的示数比A2的小B．电流表A2的示数比A1的小C．电流表A1和A2的示数相同D．电流表的示数都不为零3．如图所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场的过程中(磁场宽度大于金属球的直径)，则小球( )A．整个过程匀速运动B．进入磁场的过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度4. 如图所示，两水平放置的金属板相距为d，用导线与一个n匝线圈连接，线圈置于方向竖直向上的变化磁场中．若金属板间有一质量m、带电荷量＋q的微粒恰好处于平衡状态，则磁场的变化情况和磁通量的变化率为（）A．磁场均匀增强，磁通量的变化率mgd/nqB．磁场均匀减弱，磁通量的变化率mgd/qC．磁场均匀减弱，磁通量的变化率mgd/nqD．磁场可能均匀增强也可能均匀减弱，磁通量的变化率mgd/nq5．如图所示，理想变压器原副线圈匝数之比n1 ：n2= 4 ：1，原线圈两端连接光滑导轨，副线圈与电阻R相连组成闭合电路．当直导线AB在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，安培表A1的读数是12mA，那么安培表A2的读数为( )A．0 B．3mA C．48mA D．与R值大小无关6．惯性制导系统已广泛应用于导弹工程中，这个系统的重要元件是加速度计。
2021-2022学年新疆和田地区皮山县高级中学高二(下)期末物理试题(解析版)
故选D。
2.下列说法正确的是（ ）
A. 气体扩散现象表明了气体分子的无规则运动
B. 气体温度升高，每个分子的动能一定增大
C. 布朗运动的实质就是分子的热运动
D. 氢气和氧气的温度相同时，它们分子的平均速率相同
【答案】A
【解析】
【详解】A．扩散是指一种物质进入另一种物质的现象，气体扩散现象说明了气体分子在不停的无规则运动，故A正确；
A. B. C. D.
【答案】BD
【解析】
【详解】若两速度方向相同，则动量的变化为
若两速度方向相反，以末速度方向为正方向，则动量的变化为
故选BD。
10.2021年5月，中国科学技术大学宣布开发出超导量子计算机“祖冲之号”，使得计算机的信息处理能力得到进一步提升。量子计算领域的发展离不开近代物理的成果，下列关于近代物理知识的说法正确的是（ ）
由动能定理可得
解得
因此光电效应实验中遏止电压与入射光的频率和金属材料的逸出功均有关，A错误；
B．由玻尔理论可知，氢原子由较高能级跃迁到较低能级时，要释放一定频率的光子，B正确；
C．在核电站中，铀核裂变需要热中子，即慢中子，铀核裂变时产生的是速度很大的快中子，因此需要将快中子减速到慢中子，为此在铀核周围要放慢化剂，使快中子与慢化剂碰撞，减小快中子的能量，以减小速度，变为慢中子，常用的慢化剂有石墨、重水和普通水，C正确；
（1）实验中入射球和被碰球 质量应满足的关系为___________。
A. B. C.
（2）（单选）关于该实验，下列说法正确的有__________。
A.斜槽轨道必须光滑
B.铅垂线的作用是检验斜槽末端是否水平
黑龙江齐齐哈尔市2021-2022学年高二上学期期末考试物理答案
高二物理参考答案一．选择题：本题共12小题，每小题4分，共48分。
在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
123456789101112DDCABCBCACCDBCBCD二．实验题：本题共2小题，13题6分，14题12分，共18分。
每空两分13.(1)A (2)K (3)1.45(填1.44—1.46均得分)14.(1)RUr U +(2)最大值导线a 断路（或导线a 与电阻箱、电源连接时接触不好导致断路）21(3)112-111三.计算题：本题共3小题，15题8分，16题12分，17题14分，共34分。
15.【解析】对导体棒进行受力分析可知当摩擦力的方向沿斜面向上，且为最大静摩擦时，安培力最小，此时电流为最小值，根据受力平衡可得f BIL mg +=αsin ①αcos mg N =②Nf μ=③由①②③得BLmg I )cos (sin αμα-=④（说明①②③④各2分）16.【解析】小球在A 点时Rmv qE mg N AA 2=--①小球在B 点时Rmv qE mg N BB 2=++②小球从B 点运动到A 点的过程中由动能定理有()2221212BA mv mv R qE mg -=⋅+③由①②③得)(6qE mg N N B A +=-④（说明①②③④各3分）17.【解析】（1）导体棒匀速运动时受力平衡，有BIL mg =①导体棒切割磁感线产生的电动势为BLv E =②由闭合电路欧姆定律有R E I =③由①②③可得导体棒匀速运动时的速率22LB mgR v =④（2）导体棒由静止释放到开始匀速运动的过程中由动量定理有mvLt I B mgt =-⑤根据法拉第电磁感应定律有tBLht E =∆∆Φ=⑥由闭合电路欧姆定律有R I E =⑦由④⑤⑥⑦得(2222LB mgR gt L B mR h -=⑧（3）如图所示（说明①②③④⑦各1分，⑤⑥⑧各2分，第三问3分，只画出F 也得分）。
