便携式智能输液报警器三维结构造型及动态仿真毕业设计
医院输液监控系统设计——毕业设计

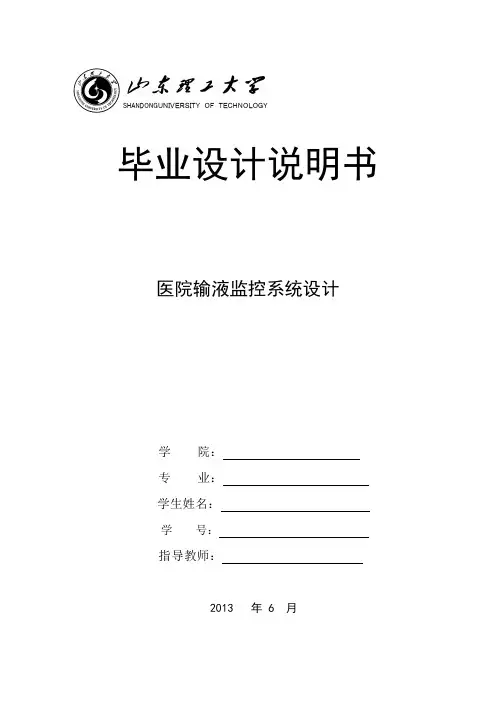

SHANDONGＵＮＩＶＥＲＳＩＴＹＯＦＴＥＣＨＮＯＬＯＧＹ毕业设计说明书医院输液监控系统设计学院：专业：学生姓名：学号：指导教师：2013 年 6 月摘要摘要该论文是一种基于AT89C51控制的医疗点滴输液控制系统的设计方法。
该系统操作简洁、上手快、方便、集中控制并且具有报警功能，在医院医疗卫生方面有很大的实用价值，从而加速了医疗器械的自动化与半自动化进程, 有助于提高现代医护质量。
本设计主要成果有：⑴实现了相应的电路采集液滴速度，与设置的液滴速度比较，显示液滴滴速、剩余输液时间；对输液速度可以自动控制；具备与上位机通讯的能力，将输液过程的信息输入护士值班室；当输液剩余时间达到一定的时间，自动报警，或者输液中出现情况可通过相应装置报警。
填补了医院输液系统在细节部分研究的空白，对整体结构的完整分析和其电子设计的建立具有重要意义；⑵通过理论分析，论证了输液系统各个部分的原理及具体设计，很好地解释了所有关于医院输液系统设计的基本内容。
(3)该系统可让医护人员在控制室( 主站) 改变不同受液者( 从站) 的输液状况, 也可以直接到输液室直接改变输液状态( 直接控制从站) , 了解病人的输液进程, 及时通知处理将快完成的输液。
以上研究成果为该系统设计和控制液滴装置设计过程提供了丰富的信息。
关键词：51单片机，医院输液系统，输液监控, 步进电机ABSTRACTABSTRACTThis paper deals with a control system for liquid- dropping based on 51 single chip microcomputer. For using conveniently，displaying directly, controlling intensively, alarming by sending out sound .This system can be widely used in the hospitals.To accelerate the process of automatic or half- automatic realizing for the medicine- appliance . The main research results:(1) It realizes the measurement circuit collection liquid corresponding droplet velocity,which compared with the droplet velocity settings,display the drop rate, residual infusion time;Can control the transfusion speed automatically; Ability to communicate with host computer;Put the transfusion process information into nurse's duty room; When the infusion time remaining to a certain time, automatic alarming, or if something is happened,it is also can alarm through the corresponding device.this is fill the gaps in the hospital transfusion system in detail research,and have great significance to establish a complete analysis of the overall structure. (2)Through theoretical analysis, demonstrated the principle of each part of the transfusion system and the specific design, a good explanation of the basic content of all design hospital infusion system.(3) The system can let the medical staff in the control room (station) to change under different fluid infusion (slave), can also go directly to the transfusion room directly change the infusion state (from the station directly control), to understand the process of the transfusion patients, promptly notify the processing will be done soon infusion.The above results provide rich information for design and control of droplet device process of the system.Key words: The 51 single chip microcomputer, Hospital infusion system, infusion monitoring ,stepper motor目录摘要 (I)ABSTRACT (II)目录 ............................................................................................................................. I II 第一章引言 . (1)课题的背景和意义 (1)1.1.1医疗输液监控系统设计的背景 (1)1.1.2医疗输液监控系统设计的意义 (1)1.1.3 系统设计需要解决的关键问题 (2)第二章系统方案设计与论证 (3)2.1 系统硬件结构总体设计方案 (3)2.2 点滴速度测量电路方案的选择及论证 (3)2.3 液面检测电路方案的选择及论证 (4)2.4 通过电机控制滴速电路的方案论证 (5)2.4.1电机控制滴速的方案设计 (5)2.4.2 控制用电动机及驱动的选择与比较 (6)2.5 显示器接口电路方案选择论证 (7)2.6 键盘接口电路方案选择论证 (7)2.6.1独立式按键电路 (7)2.6.2矩阵式键盘电路 (7)2.7 单片机型号的选择与论证 (8)2.7.1 现有主流单片机的概述 (8)2.7.2 单片机的选用 (8)2.7.3 单片机I/O口管脚分配 (12)第三章输液系统各模块的硬件设计 (13)3.1 控制电机模块设计 (14)3.1.1 步进电动机的工作原理 (14)3.1.2 步进电机控制原理 (14)3.2 数据采集模块及工作原理 (16)3.3.1 红外发光二极管和光敏三极管 (17)3.3.2 红外发光二极管主要参数 (17)3.3.3 光敏三极管的主要参数 (18)3.4 电源模块 (19)3.5 声报警模块 (19)3.6 复位电路 (19)3.7 显示模块 (20)3.7.1 LED显示器的结构 (20)3.7.2 LED显示器的显示方法 (22)3.7.3 7段译码器CD4511 (22)3.7.4 显示模块电路设计 (24)3.8 键控模块 (24)第四章系统软件及框图设计 (27)4.1滴速检测子程序 (29)4.2 电机控制子程序 (29)4.3 显示子程序 (31)4.4 键盘程序 (32)第五章系统设计结果分析 (34)5.1 设计实现过程 (34)5.2系统测试及结果误差分析 (35)第六章结论 (37)参考文献 (39)致谢及声明 (40)第一章引言课题的背景和意义随着科技的进步，越来越多的地方需要用到对液体的流量或者滴速进行控制，如人工肾机的透析液储液罐中透析液储量、自动洗胃机中冲洗液的液量、中药使用的药浴机中煎药锅中的水位等，医疗保健领域中药液的输液量与输液速度需要精确的控制以达到更好治疗效果。
便携式输液报警器毕业设计论文
安徽建筑工业学院毕业设计 (论文)课题便携式智能输液报警器三维结构造型及动态仿真摘要我们发明设计的新型便捷机电式输液报警控制器是用于临床患者输液过程中的一种监测控制装置。
当输液完毕时，报警器自动发出声光信号，提示护者急时处理，并且可以自动控制液体流速。
此仪器适用于各种颜色的药液，而且结构简单，体积小，重量轻，体现简约理念。
此仪器器材所需的材料价格低廉，利用率高，可反复使用。
新型便捷机电式输液报警控制器反应灵敏，安全可靠，没有电磁辐射干扰，对病人身体没有伤害；更重要的是它的机械检测控制装置，不接触药液，安全卫生，让人能更放心。
该产品不影响患者走动，便于随处移动。
这种新型输液报警装置让每瓶药液充分输尽，不浪费药液，体现节约理念。
关键词：安全；节约；灵敏；智能；卫生Abstractthe We invented the new design of electromechanical infusion alarm controller is convenient for patients in the process of a kind of infusion monitoring control device. When infusion finished, alarm automatically give out sound and light signals, tip armor, and the urgent when processing can be automatically control the liquid flow rate. This instrument is suitable for variou s kinds of color, and the solution of simple structure, small volume, light weight, reflects contracted concept. This apparatus of required materials low prices, high efficiency, can use repeatedly. New convenient electromechanical infusion alarm controlle r senstive reaction, safe and reliable, no electromagnetic radiation, the body without interference to the patient harm; More important is its mechanical test and control device, not contact solution, safety and health, let a person can rest assured. This product does not affect patients ambulate, facilitate everywhere is mobile. This new infusion alarm device let every bottle of liquor fully lost all liquids and not waste, reflect save concept.Keywords: security; Save; Sensitive; Intelligent; health目录摘要 (2)Abstract (3)1.1 研究的背景和意义 (5)1.2智能输液报警器的历史与现状 (6)第2章产品可行性报告及产品设计 (8)2.1当前市场状况以及市场前景分析 (8)2.1（1）、市场可行性分析 (8)2.1（2）当前市场状况及市场前景分析 (10)2.1.2同类产品比较： (11)2.2.产品设计 (11)2.2.(2)产品具体特点： (12)2.2.(3)产品具体介绍 1）输液报警控制器既可单独使用，也可配合医院护理中心监控联合使用。
智能输液警示装置的创新设计
智能输液警示装置的创新设计摘要：静脉输液是临床上常用的一种给药方式，在传统的输液过程中，患者需要经常关注输液袋中的药量，以免发生静脉血液回流等状况，危及患者的生命安全。
本研究的设计初衷是发明一种适用于每位患者的智能输液警示装置，此装置有发声、震动等报警提示，能够提醒患者及时呼叫护士。
目前，我国的医院不论是门诊输液大厅还是病房，大多是依靠按铃呼叫系统来处理换液等输液流程，而对于小规模的乡村医院或社区医院，由于条件限制，往往都是依靠人工监控。
患者输液时，患者或陪护人员往往需要一直时刻关注着输液袋，尤其是老年和儿童患者，给他们带来了很多的精神负担。
而我国人口众多，医护人员数量少，一名护士要负责多个病床及诊室，工作强度大，必须有高度注意力和责任心，一旦发生突发事件，可能会造成医患矛盾。
本设计可以减轻人工负担，及时预警、报警。
患者可以安心休息，家属也可以降低焦虑情绪，同时可以提高医护人员的服务质量。
关键词：智能;创新;输液警示;震动报警;探讨护理中智能输液警示装置的创新设计。
方法：在输液流速调节器旁侧上安装智能警示装置，设计以体积感应为原理的智能装置，当输液袋中液体体积等于正常体积范围的最小值时，警报装置就会产生震动等报警提示，避免空气输入和静脉血液回流，减少对患者的危害，提高医护的工作效率，缓和医患关系。
结论：创新型智能输液警示装置的运用不仅能及时提醒静脉输液的患者及陪同人员，减少心理上的压力，更能减轻医护人员工作量，实用性强，操作简便，有效降低医疗成本。
1 项目背景1.1 项目科学意义智能输液警示装置设计属于实用性创新项目，将成为医疗设施发展的趋势。
随着科技发展，医疗技术提高，人们越来越看重医疗服务。
将科学技术与医疗服务相结合，满足人们对医疗服务便捷化、智能化的需求，比如多功能护理床、心脏监护设备等智能产品的临床应用已经相当广泛，而智能血压监护、健康APP等这类智能产品，已经从临床延伸到随身、随时、随地，方便快捷，能够做到日常实时监护。

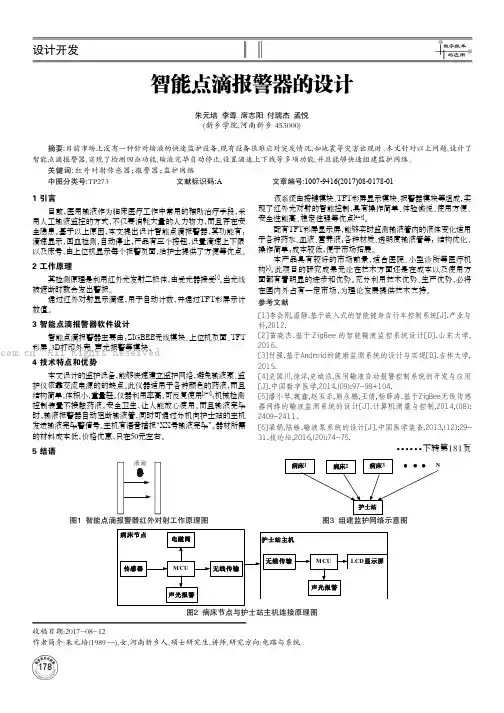

智能点滴报警器的设计
1781 引言目前,医用输液作为临床医疗工作中常用的辅助治疗手段,采用人工输液监控的方式,不仅要消耗大量的人力物力,而且存在安全隐患。
基于以上原因,本文提出设计智能点滴报警器,其功能有:滴速显示,回血检测,自动停止,产品有三个按钮,设置滴速上下限以及床号,由上位机显示每个报警页面,给护士提供了方便等优点。
2 工作原理其检测原理是利用红外光发射二极体,由受光器接受[1]。
当光线被遮断时就会发出警报。
通过红外对射显示滴速,用于自动计数,并通过TFT彩屏示计数值。
3 智能点滴报警器软件设计智能点滴报警器主要由:ZIGBEE无线模块、上位机页面、TFT 彩屏、3D打印外壳、声光报警等模块。
4 技术特点和优势本文设计的监护设备,能够快速建立监护网络,避免输液泵、监护仪依靠交流电源的的缺点。
此仪器适用于各种颜色的药液,而且结构简单,体积小,重量轻。
仪器利用率高,可反复使用[2-3];机械检测控制装置不接触药液,安全卫生,让人能放心使用。
而且输液完毕时,输液报警器自动阻断输液管,同时可通过分机向护士站的主机发送输液完毕警信号。
主机有语音播报“XX号输液完毕”。
器材所需的材料成本低,价格优惠,只在50元左右。
5 结语该系统由按键模块、TFT彩屏显示模块、报警器模块等组成,实现了红外光对射的智能控制,具有操作简单、体验愉悦、使用方便、安全性能高、稳定性强等优点[4-5]。
配有TFT彩屏显示屏,能够实时监测输液管内的液体变化适用于各种药水、血液、营养液;各种材质、透明度输液管等; 结构优化,操作简单;成本较低,便于市场拓展。
本产品具有较好的市场前景,适合医院、小型诊所等医疗机构[6]。
此项目的研究成果无论在技术方面还是在成本以及使用方面都有着明显的进步和优势。
充分利用技术优势、生产优势,必将在国内外占有一定市场,为理论发展提供技术支持。
参考文献[1]李会刚,温静.基于嵌入式的智能健身自行车控制系统[J].产业与科,2012.[2]苗晓杰.基于ZigBee 的智能输液监控系统设计[D].山东大学,2016.[3]付强.基于Android的健康监测系统的设计与实现[D].吉林大学,2015.[4]史国川,徐洋,史斌浩.医用输液自动报警控制系统的开发与应用[J].中国数字医学,2014,(09):97-98+104.[5]潘小琴,魏鑫,赵玉乐,熊永鹏,王倩,杨薛涛.基于ZigBee无线传感器网络的输液监测系统的设计[J].计算机测量与控制,2014,(08):2409-2411.[6]梁娟,陆皓.输液泵系统的设计[J].中国医学装备,2013,(12):29-31.技论坛,2016,(20):74-75.收稿日期:2017-08-12作者简介:朱元培(1989—),女,河南新乡人,硕士研究生,讲师,研究方向:电路与系统。
输液器自动报警器的设计
输液器自动报警器的设计静脉输液治疗是一种最为常见的医疗手段，而输液又是一缓慢耗时的过程，住院患者在输液时，容易在药液滴尽，而患者和陪护人员均未发现的情况下，发生静脉输液滴空现象，影响治疗效果，甚至可能导致空气栓塞等差错事故的发生。
又因在输液过程中需密切注意输液剩余量，所以增加了护士、患者及陪护人员的负担和心理压力。
为此，笔者研究设计出一种能实时监测输液状态的静脉滴注监控装置，可以有效地防止上述现象的发生。
现介绍如下：一、构造与原理该装置原理是利用弹性势能、重力势能与弹簧指针位移量的关系，当触发无液位移点时产生声、光报警。
整个报警装置分为触发端与报警信号终端两部分。
触发端采用日常生活中的弹簧秤改装而成，将弹簧秤的指针改造为触发开关，终端部分采用音乐集成电路带动发光二极管和喇叭，产生声光提示信号。
在输液瓶上端加装一弹簧秤，弹簧秤面板处加装触发电极，弹簧秤的金属指针即电极的另一端连接声、光报警装置。
当输液装置重量减少至一定数量时，弹簧秤的金属指针旋转，接触无液位移点触发报警装置，报警装置发声、发光以提示患者。
二、使用方法将改造后的弹簧秤置于输液瓶上端挂好，进行输液，待药液滴尽，报警器会自动发声发光，人们可根据信号来适时的更换药物或停止输液。
当需要定量输液时，这种报警器也会帮助完成。
利用弹力与位移量的关系F=kx,可作定量输液报警。
如定量300ml，将药液装好并挂好，利用体积与密度算出300ml溶液大约的质量，再计算出重力，弹簧秤指针移至此刻度处开始输液，药液流出300ml时指针接触到无液位移点，触发报警设备发出信号提示患者，达到报警目的。
考虑到耳聋同时视力非常弱的特殊患者，看不到报警器发光、听不到报警器发声，还可以利用人体肤觉报警。
在报警器上加装震荡器，接触患者皮肤，以达到报警目的。
三、优点1、此装置具有输液完成时的自动报警功能，完全防止了输液时患者的输液瓶滴空现象以及静脉回血现象发生，减少了差错事故和医患纠纷的的发生。
课程设计输液报警器

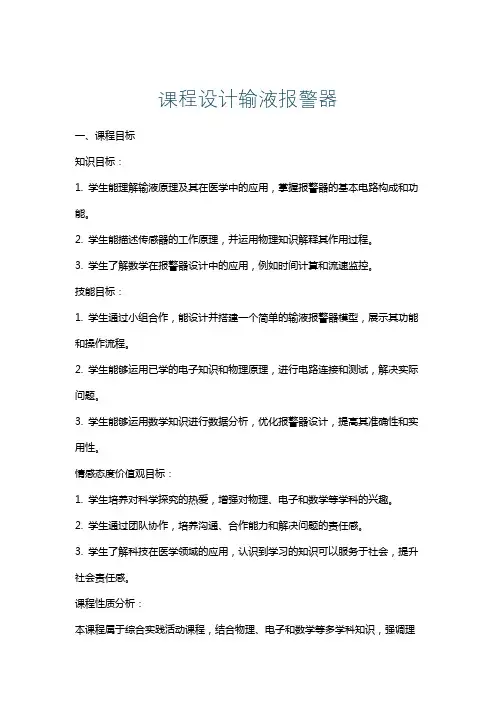

课程设计输液报警器一、课程目标知识目标：1. 学生能理解输液原理及其在医学中的应用，掌握报警器的基本电路构成和功能。
2. 学生能描述传感器的工作原理，并运用物理知识解释其作用过程。
3. 学生了解数学在报警器设计中的应用，例如时间计算和流速监控。
技能目标：1. 学生通过小组合作，能设计并搭建一个简单的输液报警器模型，展示其功能和操作流程。
2. 学生能够运用已学的电子知识和物理原理，进行电路连接和测试，解决实际问题。
3. 学生能够运用数学知识进行数据分析，优化报警器设计，提高其准确性和实用性。
情感态度价值观目标：1. 学生培养对科学探究的热爱，增强对物理、电子和数学等学科的兴趣。
2. 学生通过团队协作，培养沟通、合作能力和解决问题的责任感。
3. 学生了解科技在医学领域的应用，认识到学习的知识可以服务于社会，提升社会责任感。
课程性质分析：本课程属于综合实践活动课程，结合物理、电子和数学等多学科知识，强调理论知识与实践操作的结合。
学生特点分析：考虑到学生年级特点，已有一定的物理、电子和数学知识基础，对实践活动充满好奇，具备初步的动手能力和探究精神。
教学要求：1. 教师需引导学生运用已学知识，激发学生的创新意识和实践能力。
2. 教学过程中注重培养学生的团队合作精神和解决问题的能力。
3. 教师要关注学生的学习进度，及时给予反馈和指导，确保课程目标的达成。
二、教学内容1. 输液原理及医学应用：介绍输液的基本概念、原理以及在医疗领域的应用，涉及流体力学基础知识。
- 教材章节：物理第四章“流体力学”节选2. 报警器基本电路构成：讲解报警器电路的基本组成部分，如电源、传感器、信号处理和报警装置。
- 教材章节：电子技术基础第三章“基本电路及其应用”3. 传感器工作原理：阐述传感器的作用，介绍常见传感器的工作原理及其在报警器中的应用。
- 教材章节：电子技术基础第四章“传感器及其应用”4. 数学在报警器设计中的应用：讲解数学知识在报警器设计中的运用，如时间计算、流速监控等。
基于单片机的智能输液报警器设计
基于单片机的智能输液报警器设计发布时间：2022-07-15T01:31:48.440Z 来源：《科学与技术》2022年第5期3月作者：刘心童，吕晓颖[导读] 本研究课题主要针对目前静脉输液装置普遍结构简单不利于静脉输液这一传统治疗手段发展提出刘心童，吕晓颖大连科技学院电气工程学院辽宁大连 116052摘要: 本研究课题主要针对目前静脉输液装置普遍结构简单不利于静脉输液这一传统治疗手段发展提出。
系统实现功能包括：药液液滴滴速的数字化采集、滴速的电路控制、回血状况的自动报警、显示输液实况等。
本课题具有减轻医护工作人员的工作量、简化工作手续的现实意义，同时也为输液监控系统的研究填补了部分空白。
希望为输液治疗患者提供可靠安全诊疗条件。
关键词：输液报警，单片机应用，红外检测技术日前，输液监护工作主要还是靠医护人员亲力亲为，为我国医患比例严重失调问题的解决雪上加霜。
本文设计了一种能帮助医护人员减轻工作负担的智能输液报警系统。
1 输液报警器的硬件结构框图输液监测系统的功能模块主要包括：一个红外速度测量模块，数码显示模块，键盘控制模块和红外血液回返检测模块。
其硬件组装方案如图1所示。
图1 硬件总体设计框图2 输液报警器硬件设计2.1主控模块电路设计主控模块电路设计由复位电路，晶振电路和STC89C52单片机组成。
晶体振荡器电路提供操作信号脉冲给单片机的功能。
单片机的运行速度由操作信号脉冲快慢实现。
复位电路的作用是给电容器充电使电容器的电压缓慢上升到VCC。
如果未达到VCC，芯片的复位引脚为低电平。
因此，芯片被重置。
当电压快等于VCC时，芯片将复位。
因为复位引脚接近高电平，重置完成。
STC89C52单片机EA=1时程序从内部ROM开始执行，EA=0时程序直接从外部ROM开始执行。
主控模块电路如下图2。
图2 主控模块电路2.2 滴速与回血检测模块设计滴速与回血检测模块采用LM393电压比较器，LM393比较器是芯片中具有两种电压比较器。
医用智能输液报警器的设计
医用智能输液报警器的设计作者：路新惠罗志华来源：《新教育时代·教师版》2017年第01期摘要：我国目前的输液监控管理系统大多依靠人工监控输液进度。
该方法不仅劳动强度大，还极易出错。
本文介绍了一种简单易制、价格低廉并且非常实用的输液报警装置，该装置不仅能够实时监测液滴的速度，当液体余量低于设定值还会实现自动报警，这将会给护理带来更多的便利。
关键词：智能滴速传感器一、市场前景从医院的角度来说，目前，医院大多是依靠呼叫系统来处理输液报警问题，对于小规模的输液室及乡村级的医院，由于条件制约连呼叫系统也没有，但液体的监控都是完全依靠人工肉眼，一旦出现贻误，极有可能出现医疗事故。
而医院里医护人员多数是一对多的护理，工作强度较大，极易出错。
通过输液报警器智能监控，可完全代替人工，及时预警、报警，降低医护人员工作强度，减少护理出错，提高了服务质量，杜绝了医护人员肉眼监控的弊端，将大大降低医疗事故几率[1]。
从患者的角度来说，患者输液时病人或家属往往需要一直看着输液瓶，现行的呼叫又不能代替人的眼睛，病人是想睡不敢睡，家属是想走走不开。
现行的塑料包装上印刷的字体，老人和眼睛不好的人无法看清，给病人和家属带来了很多的烦恼和精神负担，尤其是双独家庭结构的人员，更是无法两头兼顾。
有了智能监控管理系统，患者家属可以不用再陪护，患者也可以安心休息，在一定程度上，降低患者的紧张度。
二、现状目前，市面上存在的检测药液剩余量的报警装置很多。
有的是利用机械、几何原理，通过称重的方法检测药液的剩余量。
弹簧受力拉升，当不同质量的物体作用在弹簧上会使长度改变不同，从而巧妙的将弹簧秤进行改装。
将输液瓶挂在弹簧拉力计的拉钩上，弹簧被拉下，随着瓶内输液量的减少，拉钩处的质量下降，弹簧逐渐缩回，直到最后质量接近空瓶，启动报警装置报警。
这种方法结构简单，所用元器件少，但很明显的缺点是，需要预先设置好空瓶质量，也就是需要报警的阈值，当更换不同类型的输液瓶时，因质量不同，仍需要重新设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。
4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。
论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。
学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。
本人完全了解大学有关保存，使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据库和收录到《中国学位论文全文数据库》进行信息服务。
在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。
论文作者签名：日期：指导教师签名：日期：毕业设计 (论文)专业机械设计制造及自动化课题便携式智能输液报警器三维结构造型及动态仿真摘要我们发明设计的新型便捷机电式输液报警控制器是用于临床患者输液过程中的一种监测控制装置。
当输液完毕时，报警器自动发出声光信号，提示护者急时处理，并且可以自动控制液体流速。
此仪器适用于各种颜色的药液，而且结构简单，体积小，重量轻，体现简约理念。
此仪器器材所需的材料价格低廉，利用率高，可反复使用。
新型便捷机电式输液报警控制器反应灵敏，安全可靠，没有电磁辐射干扰，对病人身体没有伤害；更重要的是它的机械检测控制装置，不接触药液，安全卫生，让人能更放心。
该产品不影响患者走动，便于随处移动。
这种新型输液报警装置让每瓶药液充分输尽，不浪费药液，体现节约理念。
关键词：安全；节约；灵敏；智能；卫生Abstractthe We invented the new design of electromechanical infusion alarm controller is convenient for patients in the process of a kind of infusion monitoring control device. When infusion finished, alarm automatically give out sound and light signal s, tip armor, and the urgent when processing can be automatically control the liquid flow rate. This instrument is suitable for various kinds of color, and the solution of simple structure, small volume, light weight, reflects contracted concept. This appa ratus of required materials low prices, high efficiency, can use repeatedly. New convenient electromechanical infusion alarm controller senstive reaction, safe and reliable, no electromagnetic radiation, the body without interference to the patient harm; M ore important is its mechanical test and control device, not contact solution, safety and health, let a person can rest assured. This product does not affect patients ambulate, facilitate everywhere is mobile. This new infusion alarm device let every bottl e of liquor fully lost all liquids and not waste, reflect save concept.Keywords: security; Save; Sensitive; Intelligent; health目录摘要 (4)Abstract (5)1.1 研究的背景和意义 (7)1.2智能输液报警器的历史与现状 (8)第2章产品可行性报告及产品设计 (10)2.1当前市场状况以及市场前景分析 (10)2.1（1）、市场可行性分析 (10)2.1（2）当前市场状况及市场前景分析 (12)2.1.2同类产品比较： (12)2.2.产品设计 (13)2.2.(2)产品具体特点： (14)2.2.(3)产品具体介绍 1）输液报警控制器既可单独使用，也可配合医院护理中心监控联合使用。
(14)2.2.(4)产品技术参数：（简略） (14)本章小结 (14)第3章智能输液报警器三维结构造型及动态仿真 (16)3.1输液报警器结构及功能简介 (16)3.2见部分零件图 (20)第四章输液报警器动态仿真 (31)4.1输液报警器爆炸图 (31)4.2输液报警器爆炸动画 (31)第五章输液智能报警器的使用 (32)5.1应用 (32)5.2实现功能 (32)5.3自动输液报警器产品介绍 (34)5.4 简介 (35)5.4.（1）工作原理 (35)5.4.2 操作方法 (36)5.4.3保养与维修 (38)5.4.4包装及附件 (39)5.4.5储存及运输 (39)本章小结 (39)第六章结论与展望 (40)参考文献 (1)致谢 (2)附录1英文科技文献翻译 (3)附录二毕业设计任务书 (25)第1 章绪论1.1 研究的背景和意义静脉输液的技术起源于公元16世纪，经过四百年的发展逐渐形成了完整的理论体系，成为最直接，最常用，最有效的治疗手段之一。
在医院输液(俗称打吊针)有一个难题长期困扰着病人与医护人员：在病人输液的过程中，往往由于病人体质虚弱、昏迷或入睡或者医护人员正在别处忙碌等而无法留意，当输液完毕，若处理不及时，病人的血液就会因空管而倒流入输液针管内，时间稍长会使扎针处严重肿胀。
若处理过早，即药液还末完全输尽就摘瓶取管则又会造成药液的浪费等等。
因此常引发病人的不满以至投诉，甚使医护人员无奈。
而医用输液报警器的设计和投入应用，可以较好地解决输液中所遇到的这些困扰。
输液报警器会自动监测病人输液液面的变化，当输液完毕时发出报警提声，并能同时自动阻断输液，医护人员有足够的时间拔针或换药，避免了“回血”等现象的发生。
同时，还可将输液报警器与医院的护理对讲系统相连，输液完毕后相应的对讲设备响应并伴有语音播报声“××号输液完毕”，以提示医护人员。
输液报警器的使用既可减轻医护人员和陪护人员的劳动强度，又能最大限度地利用药物，避免了浪费。
自人类步入科技时代以来，生产生活等方面得到不断的提高，人们对自己的生活标准也相应提高，而为人类服务的用具也不断的迈向科技化、智能化、人文化。
在我们的日常生活中，我们经常会看到一些特殊人群（如盲人、聋哑人、痴呆患、老年人、特殊伤患人士等）他们或是行动不方便，或是须借助某种外界工具以满足自己的需求，尤其是在他们生病时候更要外在的帮助。
在医院输液(俗称打吊针)有一个难题长期困扰着病人与医护人员：在病人输液的过程中，往往由于病人体质虚弱、昏迷或入睡或者医护人员正在别处忙碌等而无法留意，当输液完毕，若处理不及时，病人的血液就会因空管而倒流入输液针管内，时间稍长会使扎针处严重肿胀。
若处理过早，即药液还末完全输尽就摘瓶取管则又会造成药液的浪费等等。
因此常引发病人的不满以至投诉，甚使医护人员无奈。
而医用输液报警器的设计和投入应用，可以较好地解决输液中所遇到的这些困扰。
输液报警器会自动监测病人输液液面的变化，当输液完毕时发出报警提示声，并能同时自动阻断输液，医护人员有足够的时间拔针或换药，避免了“回血”等现象的发生。
同时，还可将输液报警器与医院的护理对讲系统相连，输液完毕后相应的对讲设备响应并伴有语音播报声“××号输液完毕”，以提示医护人员。
输液报警器的使用既可减轻医护人员和陪护人员的劳动强度，又能最大限度地利用药物，避免了浪费。
1.2 智能输液报警器的历史与现状静脉输液技术的运用起源于公元16世纪，经过400多年的发展逐渐形成一套完整的理论体系，成为最常用，最直接，最有效的临床治疗手段之一。
日常生活中我们经常会遇到一些行动不便或无法自理的病人到医院就诊；还有近年来屡次发生的地质灾害给救灾人员提出了一个严峻的课题，医护人员不够，输液器材短缺，医护场所窄小等困难。
静脉输液技术推行极大地提高了临床治疗的效率，然而大量的病人同时输液，护士的工作压力甚大，而且一旦产生疏漏，没有及时换药，会给病人身体带来不必要的伤害。
