主令电器(课用)课件PPT
主令电器(按钮、行程开关)
.
. 课程名称 电力拖动控制线路与技能训练 教学课题 主令电器（按钮、行程开关） 授课
时数 2
授课日期 2016年9月 周次 2 专业组审批
教学班级 08机电一体化高级班 授课教师 毛晓耘
年 月 日 教材名称及版本 《电力拖动控制线路与技能训练》
教学方法 演示法、项目教学法、小组合作学习法、任务驱动教学法、头脑风暴法
教学媒体（含教具） 多媒体电脑、按钮、行程开关
教学
目标 知识目标 1、了解按钮、行程开关等常用的主令电器。
2、掌握常用的按钮、行程开关等主令电器的功能、基本结构、工作原理及型号含义。 系审批
3、掌握常用的按钮、行程开关等主令电器的图形符号和文字符号。
年 月 日 能力目标 专业能力：能正能正确识别、选择、安装、使用常用的主令电器并能进行检测。
方法能力：在理论学习中培养归纳、总结的能力、在实训中培养发现问题，分析问题及解决问题实践操作能力，形成良好的评价能力
社会能力：组织能力、团队合作能力、勇于表现自我意识能力、统筹工作能力
教学对象分析 该班是电气专业高级技工班的学生，他们已掌握了低压开关的等基本内容，但对主令电器与低压开关区别将可能很难把握，通过对主令电器的学习，使学生能对主令电器的含义有一定的了解，并能正确和合理选用安装及使用常用的主令电器。另外同学们对部分主令电器接触不多，并缺泛实践经验，因此学生在学习的过程中同学们的实际操作能力与检测能力有待提高。
教材分析 《电力拖动控制线路与技能训练》是中国劳动社会保障出版社出版，本教材主要用于电工类的学习培训等。在电力拖动控制线路中，主令电器中的按钮、行程开关等主令电器的应用很广。
按钮、行程开关等主令电器在本教材编排上看似简单，但学生在按钮、行程开关的选用、故障处理以及识别与检测时因缺乏实际操作经验常常出错。而按钮、行程开关等主令电器将直接影响到后续课程的学习，特别是在后续课程中电气控制线路方面的应用相当广泛。按钮、行程开关等主令电器起到承上启下的作用。
第十节主令电器.
1.10主令电器
1.10.1主令电器的用途及其分类
主令电器是用作接通、分断及转换控制电路，以发出指令或用于程序控制的开关电器。常用的主令电器有按钮（控制按钮）、行程开关、万能转换开关、主令控制器等。
1.10.2 按钮开关分类及其应用
1.10.2.1按钮开关用途
按钮开关，是一种结构简单，应用十分广泛的主令电器。在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
1.10.2.2按钮开关分类
按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
其他： 按钮可根据实际工作需要组成多种结构形式， 如LA18 系列按钮采用积木式结构， 触头数量按需要拼装， 最多可至六对常开触点和六对常闭触点。 工作中为便于识别不同作用的按钮， 避免误操作， 国标GB
5226-85 对其颜色规定如下：
(1) 停止和急停按钮： 红色。 按红色按钮时， 必须使设备断电、
停车。
(2) 启动按钮： 绿色。
(3) 点动按钮： 黑色。
(4) 启动与停止交替按钮： 必须是黑色、 白色或灰色， 不得使用红色和绿色。
(5) 复位按钮： 必须是蓝色； 当其兼有停止作用时， 必须是红色。
按钮实图举例：
:
1.10.2.3按钮开关结构
按钮结构：
一般是采用积木式结构，由按钮帽，复位弹簧，桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。
1.10.2.4按钮的图形及文字符号
(a) 常开触点； (b) 常闭触点； (c) 复式触点 1:按钮帽2：复位弹簧3：动触头4：常闭静触头5：常开静触头12345(a)SBSB(b)SB(c)
1.10.3 限位开关分类及其应用

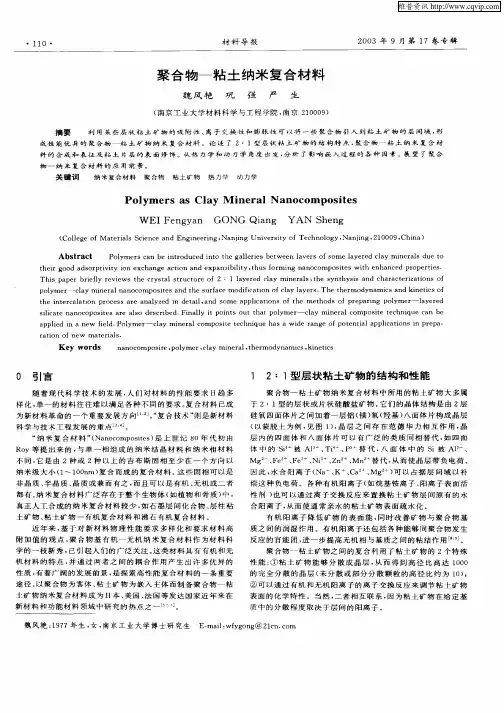

聚合物-粘土纳米复合材料
・１１Ｏ・ 材料导报 ２００３年９月第１７卷专辑
聚合物一粘土纳米复合材料
魏风艳 巩 强 严 生
（南京工业大学材料科学与工程学院，南京２１０００９）
摘要 利用某些层状粘土矿物的吸附性、离子交换性和膨胀性可以将一些聚合物引入到粘土矿物的层问域，形 成性能优异的聚合物一粘土矿物纳米复合材料。论述了２：１型层状粘土矿物的结构特点，聚合物一粘土纳米复合材
料的合成和表征及粘土片层的表面修饰。从热力学和动力学角度出发，分析了影响嵌入过程的各种因素。展望了聚合
物一纳米复合材料的应用前景。 关键词 纳米复合材料聚合物 粘土矿物 热力学 动力学
Ｐｏｌｙｍｅｒｓ ａｓ Ｃｌａｙ Ｍｉｎｅｒａｌ Ｎａｎｏｃｏｍｐｏｓｉｔｅｓ
ＷＥＩ Ｆｅｎｇｙａｎ ＧＯＮＧ Ｑｉａｎｇ ＹＡＮ Ｓｈｅｎｇ
（Ｃｏｌｌｅｇｅ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ．Ｎａｎｊｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｎａｎｊｉｎｇ，２１０００９，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ Ｐｏｌｙｍｅｒｓ ｃａｎ ｂｅ ｉｎｔｒｏｄｕｃｅｄ ｉｎｔｏ ｔ ｈｅ ｇａｌｌｅｒｉｅｓ ｂｅｔｗｅｅｎ ｌａｖｅｒｓ ｏｆ ｓｏｍｅ ｌａｙｅｒｅｄ ｃｌａｙ ｍｉｎｅｒａｌｓ ｄｕｅ ｔｏ
ｔｈｅｉｒ ｇｏｏｄ ａｄｓｏｒｐｔｉｖｉｔｙ ｉｏｎ ｅｘｃｈａｎｇｅ ａｃｔｉｏｎ ａｎｄ ｅｘｐａｎｓｉｂｉｌｉｔｙ，ｔｈｕｓ ｆｏｒｍｉｎｇ ｎａｎｏｃｏｍｐｏｓｉｔｅｓ ｗｉｔｈ ｅｎｈａｎｃｅｄ ｐｒｏｐｅｒｔｉｅｓ・
Ｔｈｉｓ ｐａｐｅｒ ｂｒｉｅｆｌｙ ｒｅｖｉｅｗｓ ｔｈｅ ｃｒｙｓｔａｌ ｓｔｒｕｃｔｕｒｅ ｏｆ ２：１ ｌａｙｅｒｅｄ ｃｌａｙ ｍｉｎｅｒａｌｓ，ｔｈｅ ｓｙｎｔｈｙｓｉｓ ａｎｄ ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｓ ｏｆ
ｐｏｌｙｍｅｒ－－ｃｌａｙ ｍｉｎｅｒａｌ ｎａｎｏｃｏｍｐｏｓｉｔｅｓ ａｎｄ ｔｈｅ ｓｕｒｆａｃｅ ｍｏｄｉｆｉｃａｔｉｏｎ ｏｆ ｃｌａｙ ｌａｙｅｒｓ．Ｔｈｅ ｔｈｅｒｍｏｄｙｎａｍｉｃｓ ａｎｄ ｋｉｎｅｔｉｃｓ ｏｆ
主令电器(按钮、行程开关) 2
课程名称 电力拖动控制线路与技能训练 教学课题 主令电器（按钮、行程开关） 授课
时数 2
授课日期 2016年9月 周次 2 专业组审批
教学班级 08机电一体化高级班 授课教师 毛晓耘
年 月 日 教材名称及版本 《电力拖动控制线路与技能训练》
教学方法 演示法、项目教学法、小组合作学习法、任务驱动教学法、头脑风暴法
教学媒体（含教具） 多媒体电脑、按钮、行程开关
教学
目标 知识目标 1、了解按钮、行程开关等常用的主令电器。
2、掌握常用的按钮、行程开关等主令电器的功能、基本结构、工作原理及型号含义。 系审批
3、掌握常用的按钮、行程开关等主令电器的图形符号和文字符号。
年 月 日 能力目标 专业能力：能正能正确识别、选择、安装、使用常用的主令电器并能进行检测。
方法能力：在理论学习中培养归纳、总结的能力、在实训中培养发现问题，分析问题及解决问题实践操作能力，形成良好的评价能力
社会能力：组织能力、团队合作能力、勇于表现自我意识能力、统筹工作能力
教学对象分析 该班是电气专业高级技工班的学生，他们已掌握了低压开关的等基本内容，但对主令电器与低压开关区别将可能很难把握，通过对主令电器的学习，使学生能对主令电器的含义有一定的了解，并能正确和合理选用安装及使用常用的主令电器。另外同学们对部分主令电器接触不多，并缺泛实践经验，因此学生在学习的过程中同学们的实际操作能力与检测能力有待提高。
教材分析 《电力拖动控制线路与技能训练》是中国劳动社会保障出版社出版，本教材主要用于电工类的学习培训等。在电力拖动控制线路中，主令电器中的按钮、行程开关等主令电器的应用很广。
按钮、行程开关等主令电器在本教材编排上看似简单，但学生在按钮、行程开关的选用、故障处理以及识别与检测时因缺乏实际操作经验常常出错。而按钮、行程开关等主令电器将直接影响到后续课程的学习，特别是在后续课程中电气控制线路方面的应用相当广泛。按钮、行程开关等主令电器起到承上启下的作用。
项目三任务二熔断器、主令电器_图文.
任务二 熔断器、 主令电器
教师:课型:课时:授课班级 :授课时间:
教学重点:1、熔断器与主令电器结构和作用。
2、熔断器与主令电器选用和安装。
教学难点:1、熔断器与主令电器选用和安装。
2、熔断器与主令电器识别检修。
教学内容:
一 、 熔断器
熔断器式低压保护线路和电动机控制电路中最简单最常用的过载和短路保护电器。 它的 主要工作部分是熔体, 串联在被保护电器或电路的前面, 当电路或设备过载或短路时, 大电 流将熔体熔化,分断电路而起保护作用。
知识链接 1 瓷插式熔断器
RC1A 系列瓷插式熔断器主要用于 380V 三相电路和 220V 单项电路作保护电器。 它具有 结构简单价格低廉、更换熔丝方便等优点。
其主要由瓷座、瓷盖、静触点、动触点和熔丝等组成,如图 3-7所示。瓷座中部有一空 腔, 与瓷盖的凸出部分构成灭弧室。 60A 以上的瓷插式熔断器空腔还垫有编织石棉层, 用以 加强灭弧功能。
知识链接 2 螺旋式熔断器
RL1系列螺旋式熔断器用于交流电压 380V 及以下,电流在 200A 以内的线路和用电设 备的过载和短路保护。它具有熔断快、分断能力强、体积小、结构紧凑、更换熔丝方便、安 全可靠和熔丝断后标志明显等优点。主要由瓷帽、熔断管(熔
芯 、瓷套、上、下接线桩及 底座等组成,如图 3-8所示。熔断管内除装有熔丝外,还填满起灭弧作用的石英砂。熔断管 的上盖中心装有红色熔断指示器, 一旦熔丝熔断,
指示器即从熔断管上盖中脱落, 并可从瓷 盖上的玻璃窗口直接发现,以便拆换熔断管。
螺旋式熔断器接线时, 电源进线必须与熔断器中心触片接线桩相连, 与负载的连线应接 在与螺口相连的上接线桩上, 这样在旋出瓷帽并更换熔断管时, 金属螺口不带电, 有利于操 作人员的安全。
二、 主令电器
主令电器是一种非自动切换的小电流开关电器, 它在控制电路中的作用是发布命令去控 制接触器、 继电器或其他电器执行元件的电磁线圈, 使电路接通或分断,
主令电器(按钮、行程开关) 3
实用文档
课程名称 电力拖动控制线路与技能训练 教学课题 主令电器（按钮、行程开关） 授课
时数 2
授课日期 2016年9月 周次 2 专业组审批
教学班级 08机电一体化高级班 授课教师 毛晓耘
年 月 日 教材名称及版本 《电力拖动控制线路与技能训练》
教学方法 演示法、项目教学法、小组合作学习法、任务驱动教学法、头脑风暴法
教学媒体（含教具） 多媒体电脑、按钮、行程开关
教学
目标 知识目标 1、了解按钮、行程开关等常用的主令电器。
2、掌握常用的按钮、行程开关等主令电器的功能、基本结构、工作原理及型号含义。 系审批
3、掌握常用的按钮、行程开关等主令电器的图形符号和文字符号。
年 月 日 能力目标 专业能力：能正能正确识别、选择、安装、使用常用的主令电器并能进行检测。
方法能力：在理论学习中培养归纳、总结的能力、在实训中培养发现问题，分析问题及解决问题实践操作能力，形成良好的评价能力
社会能力：组织能力、团队合作能力、勇于表现自我意识能力、统筹工作能力
教学对象分析 该班是电气专业高级技工班的学生，他们已掌握了低压开关的等基本内容，但对主令电器与低压开关区别将可能很难把握，通过对主令电器的学习，使学生能对主令电器的含义有一定的了解，并能正确和合理选用安装及使用常用的主令电器。另外同学们对部分主令电器接触不多，并缺泛实践经验，因此学生在学习的过程中同学们的实际操作能力与检测能力有待提高。
教材分析 《电力拖动控制线路与技能训练》是中国劳动社会保障出版社出版，本教材主要用于电工类的学习培训等。在电力拖动控制线路中，主令电器中的按钮、行程开关等主令电器的应用很广。
按钮、行程开关等主令电器在本教材编排上看似简单，但学生在按钮、行程开关的选用、故障处理以及识别与检测时因缺乏实际操作经验常常出错。而按钮、行程开关等主令电器将直接影响到后续课程的学习，特别是在后续课程中电气控制线路方面的应用相当广泛。按钮、行程开关等主令电器起到承上启下的作用。
§1-4主令电器(万能转换开关、主令控制器)2
四川核工业高级技工学校二校区 《电力拖动控制线路与技能训练》
§1-4 主令电器
——万能转换开关、主令控制器
一、教学目标
1、知识目标：了解万能转换开关、主令控制器的功能，结构原理。
2、技能目标：正确使用能转换开关、主令控制器。
二、教学重点、难点
1、重点：万能转换开关、主令控制器的结构原理。
2、难点：万能转换开关、主令控制器的工作原理及使用方法。
三、教具：实物各1只。
四、课时安排：90分钟，2课时
五、教学过程
一）、万能转换开关
1、万能转换开关的功能
万能转换开关是由多组相同的触头组件叠装而成的、控制多回路的主令电器 。主要用于控制线路的转换及电气测量仪表的转换，也可用于控制小容量异步电动机的启动、换向及变速。
2、万能转换开关的结构原理、符号及型号
图24 万能转换开关的结构原理、符号
代表一路触头，竖的虚线表示手柄位置当手置于某一个位置上时，处于接通状态的触头下方虚线上就标注黑点“·”
3、万能转换开关的选用 四川核工业高级技工学校二校区 《电力拖动控制线路与技能训练》
万能转换开关适用于交流50HZ、额定电压至500V及以下，直流至440V的电路中转换电器控制线路（电磁线圈、电器测量仪表和伺服电动机等），也可控制505KW三相鼠笼异步电动机、可逆转换、变速等。万能转换开关主要根据用途、接线方式、所需触头挡数和额定电流来选择。
4、万能转换开关的安装与使用
（1）万能转换开关的安装位置应与其他电器元件或机床的金属部件有一定间隙。
（2）万能转换开关一般应水平安装在平板上。
（3）万能转换开关的通断能力不高，用来控制电动机时，LW5系列只能控制5.5kW以下的小容量电动机；用于控制电动机的正反转则只能在电动机停止后才能反向启动。
主令电器之按钮开关限位开关转换开关
主令电器之按钮开关限位开关转换开关
主令电器是指用来发布操作命令、接通和分断控制电路的电器。主令电器只适合应用于控制电路中，不适合应用于主电路中。主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。
一、控制按钮
控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。
图1 按钮结构示意图和实物图
a)结构示意图 b)实物图
操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。当控制按钮松开时，在复位弹簧的作用 下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。按钮触点动作的时间差特性在触点竞争的应用中起关键作用。
提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。
控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。控制按钮的图形和文字符号如图2所示。
图2 按钮的图形和文字符号
按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。
二、行程开关
行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。
从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。
主令电器
电器控制与PLC教案 1 主令电器
主令电器：用来发布命令、改变控制系统工作状态的电器。
（闭合、断开控制电路，不允许分合主电路）
常用主令电器：控制按钮、行程开关．万能转换开关和主令控制器等。
一、控制按钮
1、结构：按钮帽、复位弹簧、动触点、静触点
2、原理：↓ 动触点下移，先断开常闭触点，后接通常开触点
↑ 动触点上移，先断开常开触点，后接通常闭触点
3、作用：发布命令、机械联锁
4、种类：
1）颜色：红—停止 绿—起动 黑—点动
2）结构：蘑菇—急停 指示灯式—指示 钥匙—安全
平钮—一般
5、图形和文字符号
SB SB SB
1— 按钮 2—复位弹簧
3一常闭触点 4一常开触点 电器控制与PLC教案 2 注意：水平绘制时，逆时针旋转
二、行程开关与接近开关（根据运动部件的行程位置切换电路的器件）
作用：机械位移信号—→电信号
1、行程开关 （有触点）
1）结构：推杠代替按钮帽
2）原理：由移动物体碰压推杠使触点动作。
（微动开关：触点瞬间完成换接，不受推杠下压速度影响）
3）分类：自复位式（直杠式）、非自复位式（滚轮式）
4）符号：
SQ
2、接近开关（无触点）
1）原理：电磁感应
2）优点：无接触、定位精度高，使用寿命长
3）分类：电感式（只能检测金属物体）、电容式
三、万能转换开关（多挡式、控制多回路的主令电器）
1．作用
1）低压断路机构的合闸与分闸；
2）电压表、电流表的转换开关；
电气自动化技术《主令电器拓展知识》
主令电器
主令电器在自动控制系统中用于发送控制指令，能直接接通和断开控制电路，远距离发出手动指令去控制其他电器〔接触器、继电器等〕，也可以通过电磁式电器间接作用于控制电路，但不能直接分合主电路。主令电器种类繁多，应用极广，常用的主令电器按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器〔脚踏开关、钮子开关、紧急开关〕等。下面仅介绍控制线路中常用的主令电路
〔1〕控制按钮
控制按钮简称按钮，是最常用的主令电器。按钮为手动控制，可作远距离电气控制使用。以LA18、LA19系列为例，其外形结构如图18所示，其图形及文字符号如图19所示。
图18按钮外形及结构图
1-按钮帽 2-复位弹簧 3-动触点 4-动合触点的静触点 5-动断触点的静触点 6、7-触点接线柱
(a)SBSB(b)SB(c)
〔a〕 动合触点 〔b〕 动断触点 〔c〕 复式
图 19 按钮的图形和文字符号
1〕结构与原理
既有动合触点，也有动断触点的按钮称为复合式按钮，如图19所示。常态时，无外力施于按钮帽1，静触点4断开，静触点5闭合。当需要发出指令，有外力施于1上时，动触点3将动断触点5分断，动合触点4闭合。当外力消失时，触点在复位弹簧2的作用下自动复位。
LA18系列按钮采用积木式结构，触头数目可按需要拼装，一般装成二动合、二动断，也可根据需要装配成1动合、1动断到6动合、6动断形式。控制按钮可做成单式〔一个按钮〕、复式〔两个按钮〕和三联式〔3个按钮〕的形式。为便于识别各个按钮的作用，防止误操作，通常在按钮帽上做出不同标志或涂以不同颜色，表示不同作用。
工作中为便于识别不同作用的按钮，防止误操作，国标GB5226-85对其颜色规定如下：
① 停止和急停按钮：红色。按红色按钮时，必须使设备断电、停车。
② 启动按钮：绿色。
③ 点动按钮：黑色。
④ 启动与停止交替按钮：必须是黑色、白色或灰色，不得使用红色和绿色。
