INTERFREQHO-同频异频切换(频率优先级切换)
LTE常见事件解释及定时器
1.1 4.5.1 切换正常流程同频切换同时支持同eNodeB切换，同MME的异eNodeB切换，跨MME的异eNodeB切换场景。
对于后两种场景依据eNodeB间是否建立X2接口，切换信令流程略有不同。
图4-2 同MME异eNodeB间切换流程同MME异eNodeB间的同频切换信令流程如图4-2所示：1.在无线承载建立时，源eNodeB下发RRC Connection Reconfiguration至UE，其中包含source eNodeB 配置的Measurement Configuration消息，用于控制UE连接态的测量过程。
2.UE根据测量结果上报Measurement Report。
3.源eNodeB根据测量报告进行切换决策。
4.当源eNodeB决定切换后，源eNodeB发出HandoverRequest消息给目标eNodeB，通知目标eNodeB准备切换。
5.目标eNodeB进行准入判断，若判断为资源准入，再由目标eNodeB依据EPS的QoS信息执行准入控制。
6.目标eNodeB在L1/L2准备切换并对源eNodeB发送HANDOVER REQUESTACKNOWLEDGE消息。
1.2 报告配置(A1至A5 B1至B2)事件触发上报是3GPP 36.331协议中为切换测量与判决定义的一个概念。
报告配置包含相应事件的相关参数。
目前eNodeB应用以下事件触发相应动作：●事件A1表示服务小区质量高于一定门限，当满足事件触发条件时UE便上报测量报告，eNodeB停止异频/异系统测量。
但在基于频率优先级的切换中，事件A1用于启动异频测量。
●事件A2表示服务小区质量低于一定门限，当满足事件触发条件时UE便上报测量报告，eNodeB启动异频/异系统测量。
但在基于频率优先级的切换中，事件A2用于停止异频测量。
●事件A3表示同频/异频邻区质量相比服务小区质量高出一定门限，当满足事件触发条件的小区信息被上报时，源eNodeB启动同频/异频切换请求。

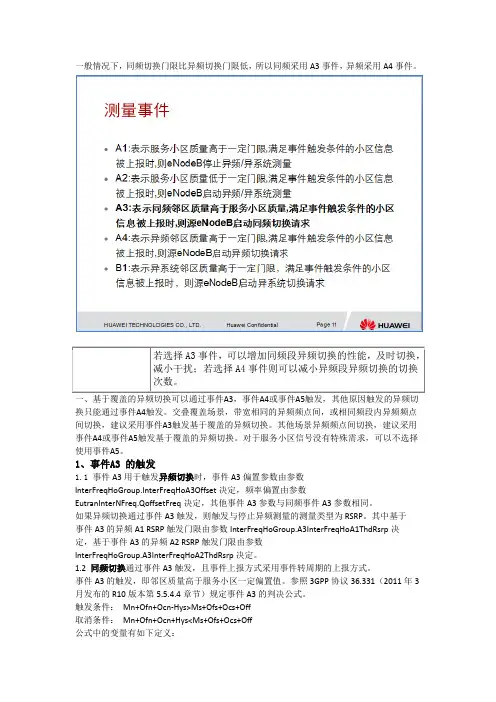

异频同频切换
一般情况下，同频切换门限比异频切换门限低，所以同频采用A3事件，异频采用A4事件。
一、基于覆盖的异频切换可以通过事件A3，事件A4或事件A5触发，其他原因触发的异频切换只能通过事件A4触发。
交叠覆盖场景，带宽相同的异频频点间，或相同频段内异频频点间切换，建议采用事件A3触发基于覆盖的异频切换。
其他场景异频频点间切换，建议采用事件A4或事件A5触发基于覆盖的异频切换。
对于服务小区信号没有特殊需求，可以不选择使用事件A5。
1、事件A3 的触发1.1 事件A3用于触发异频切换时，事件A3偏置参数由参数InterFreqHoGroup.InterFreqHoA3Offset决定，频率偏置由参数EutranInterNFreq.QoffsetFreq决定，其他事件A3参数与同频事件A3参数相同。
如果异频切换通过事件A3触发，则触发与停止异频测量的测量类型为RSRP。
其中基于事件A3的异频A1 RSRP触发门限由参数InterFreqHoGroup.A3InterFreqHoA1ThdRsrp决定，基于事件A3的异频A2 RSRP触发门限由参数InterFreqHoGroup.A3InterFreqHoA2ThdRsrp决定。
1.2 同频切换通过事件A3触发，且事件上报方式采用事件转周期的上报方式。
事件A3的触发，即邻区质量高于服务小区一定偏置值。
参照3GPP协议36.331（2011年3 月发布的R10版本第5.5.4.4章节）规定事件A3的判决公式。
触发条件：Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off取消条件：Mn+Ofn+Ocn+Hys<Ms+Ofs+Ocs+Off公式中的变量有如下定义：Mn是邻区测量结果。
（1）Ofn是邻区频率的特定频率偏置，由参数Cell.QoffsetFreq（服务小区）决定，此参数在测量控制消息的测量对象中下发。
（2）Ocn是邻区的特定小区偏置，由参数EutranIntraFreqNCell.CellIndividualOffset（对应MML 命令中CellIndividualOffset小区偏移量）决定。
异频切换(频率)优先级优化报告
异频切换（频率）优先级优化报告一、问题描述目前重庆市区由于山城加河流地形和无线环境复杂，网格内LTE小区部分路段涉及到异频切换，尤其部分区域由于涉及F、D1、D2三个频点，导致切换较为混乱，特通过异频切换优先级以及频率偏置控制，特此进行验证。
二、现网参数配置三、参数修改组合建议四、相关脚本MOD RATFREQPRIORITYGROUP: CONNFREQPRIORITY=0, RatType=EUTRAN, DlEarfcn=37900 MOD EUTRANINTERNFREQ,RatType=EUTRAN,DlEarfcn=37900,QOFFSETFREQCONN=dB-6五、现场测试分析【问题现象】测试车辆沿菜园坝大桥自北向南行驶，在大桥中段占用渝中皮革市场-HLHA，导致接入电平低，同时SINR低速率低。
【问题分析】该桥面由于信号杂乱，导致干扰较为严重，故修改渝中皇冠大扶梯-HLHC为D2频点，让其主覆盖桥面，与南岸天邻水岸-HLHC接续，但由于桥面信号较多，同时渝中皇冠大扶梯-HLHC并无法打穿桥面，导致在大桥中段需进行切换，但是由于大桥中段37900频点接入RSRP强于南岸天邻水岸-HLHC（38350），导致会切换至37900频点小区，导致后续切换混乱，并未达到控制干扰的目的。
【实际调整】1、修改南岸天邻水岸-HLHC对频点38100优先级为2，对频点37900为0，对频点37900 测量到的RSRP减少6dB；2、修改渝中皇冠大扶梯-HLHC对频点38350优先级为2，对频点37900为0，对频点37900，测量到的RSRP减少6dB。
【复测情况】复测该路段，通过修改连接态频率偏置和连接态频率优先级后，在大桥桥面能够保持在38310和38350间切换，不会切换至37900频点，让桥面切换稳定，同时干扰得到控制，速率得到提升。
LTE切换事件

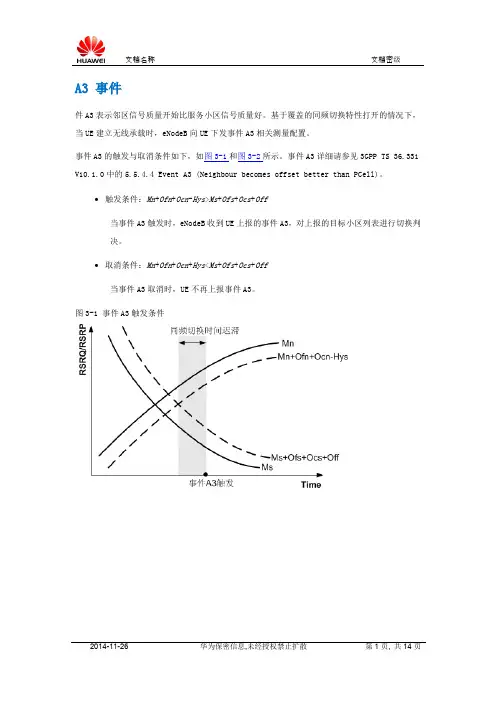

A3 事件件A3表示邻区信号质量开始比服务小区信号质量好。
基于覆盖的同频切换特性打开的情况下，当UE建立无线承载时，eNodeB向UE下发事件A3相关测量配置。
事件A3的触发与取消条件如下，如图3-1和图3-2所示。
事件A3详细请参见3GPP TS 36.331 V10.1.0中的5.5.4.4 Event A3 (Neighbour becomes offset better than PCell)。
∙触发条件：Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off当事件A3触发时，eNodeB收到UE上报的事件A3，对上报的目标小区列表进行切换判决。
∙取消条件：Mn+Ofn+Ocn+Hys<Ms+Ofs+Ocs+Off当事件A3取消时，UE不再上报事件A3。
图3-1 事件A3触发条件图3-2 事件A3取消条件事件A3公式中的变量如表3-2所示。
例如，当配置Hys为2dB，Off为2dB，通过测试发现UE在源小区和目标小区间切换时，总是出现源小区信号快速下降，目标小区信号很快上升的情况。
为了达到提前触发同频切换的目的，则将服务小区配置Ocs为-1 dB，对目标小区配置Ocn为1 dB。
同频切换Ofs与Ofn相同，假设配置为0 dB，代入上述A3事件触发判决公式为：Mn+0+1-2>Ms+0-1+2。
则目标小区只要比服务小区信号质量大2 dB，即可满足事件A3的触发条件，触发同频切换。
表3-2 事件A3相关参数列表事件A3上报的其他相关报告配置参数如表3-3所示。
表3-3 事件A3上报相关参数A4事件事件A4表示邻区信号质量变得高于对应门限。
事件A4的触发与取消条件如下，如图4-3所示。
事件A4详细请参见3GPP TS 36.331 V10.1.0中的5.5.4.5 Event A4 (Neighbour becomes better than threshold)。
∙触发条件：Mn+Ofn+Ocn-Hys>Thresh当事件A4触发时，eNodeB收到UE上报事件A4。
tdlte异频切换中a1、a2、a4门限设置
TD-LTE异频切换中A1、A2、A4门限设置Q&A一、何为异频切换不同频段的小区之间切换即为异频切换。
就某地市移动现网来讲，所有D频段宏站和F 频段宏站之间的切换以及所有宏站（D、F频段）和室分（E频段）之间的切换均为异频切换。
二、异频切换和同频切换之间有什么不同当UE对异频频点进行测量时，会极大的占用系统资源，导致PDCCH UL（DL） Grant Count 下降，进而影响上传、下载速率。
所以我们希望UE在进行异频切换前尽可能短的时间才开启对异频的测量，以减小异频测量对系统资源的消耗，提升测试速率。
UE测量异频时UE不测量异频时三、异频切换过程中A1、A2、A4门限参数名称参数含义异频A1 RSRP触发门限(毫瓦分贝) 该参数表示异频切换测量的A1事件的RSRP触发门限。
如果RSRP测量值超过该触发门限，将上报测量报告。
异频A2 RSRP触发门限(毫瓦分贝)该参数表示异频切换的A2事件的RSRP触发门限。
如果RSRP测量值低于触发门限，将上报测量报告。
基于覆盖的异频RSRP触发门限(毫瓦分贝)该参数表示基于覆盖的异频测量事件的RSRP触发门限值。
当RSRP测量结果超过该门限时，将触发异频测量事件的上报。
TD-LTE异频切换中参数有很多，上表只列出了基于RSRP的A1、A2、A4门限相关参数，基于RSRQ、频率优先级、负载的切换参数和一些幅度迟滞、时间迟滞并未列出。
为了方便描述，在下文中都不考虑上述未列出的参数。
A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE停止异频测量；A2门限为开启测量门限，即UE测量到的服务小区RSRP值如果小于该门限，则UE开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE开始向该异频邻区切换。
为方便理解A1、A2门限，请看下图：-85 -86 -87 -88 -89 -90 -91 -92 -93 -94 -95 -96 -97 -98 -99 -100 假设UE占用A小区，且A小区异频A1 RSRP触发门限、异频A2 RSRP触发门限分别设置为-90、-95。
INTERFREQHO-同频异频切换(频率优先级切换)
目录1.1切换问题 (2)1.1.1同频切换问题 (2)1.1.2异频切换问题 (3)11.1切换问题1.1.1同频切换问题【问题描述】同频切换过程中进行同频测量，是不是对邻区周期性测量，测量配置消息在SIB消息下发吗？这里说的测量配置消息指的是测量周期，测量启动门限等参数，MML上同频切换参数截图【问题补充】【问题回答】同频测量的时候，UE周期性的测量，在进行上下行的同步的时候，解析出PCI，然后解析信号质量，测量配置消息在E-RAB承载中下带。
1.1.2异频切换问题【问题描述】异频切换事件判决类型有A3 A4 A5，之前宁波电信配置的A4，异频切换的类别还有以下几种，基于RSRP，基于负载，基于频率优先级，基于A3的，宁波电信当前配置异频切换事件类型是A3，与之配套的切换参数就大声改变了采取A4事件的时候，修改A1/2，和A4判决门限来优化切换，参数如下采取A3 事件的时候，修改A1/2 A3，参数如下：问题是，那么基于频率优先级的切换呢，是不是相应需要先在异频相邻频点中进行优先级配置？如下图：【不需要进行重选优先级的配置】在频率优先级的测量标志位中是否进行配置？【需要进行配置，并且异频测量的判决事件类型可以是A4或者A5，但是不能是A3，以及为什么启动测量的事件是A下面会继续说明】在基于负载切换中有基于负载的异频RSRP触发门限的参数，该参数表示基于负载的异频测量事件的RSRP触发门限值。
当RSRP测量结果超过该门限时，将触发异频测量事件的上报。
基于频率优先级以及基于业务的切换也会使用该参数作为异频测量事件的RSRP触发门限值。
配置基于频率优先级设置的过程中，如果RSRP达到触发门限，即将进行异频测量那么下发的是什么事件？【A4或者A5】【问题补充】异频切换过程中配置A4 A3 中配套使用的A1/2,很熟悉，但是对于基于负载和频率优先级的切换，测量的时候下发的是什么事件？下发的判决是什么事件?在MML上如何进行配置？下面是文档的说明截图【问题解答】用以下图例进行A1作为频率优先级测量事件的解释说明：。
同异频切换参数配置
同异频切换的参数配置A1事件：事件进入条件：Ms - Hys > Thresh停止异频测量门限：Threshold th2a for RSRP(Threshold2a)A1迟滞：Related hysteresis of threshold th2a for RSRP (hys threshold2a)服务小区的RSRP-hys threshold2a>Threshold2a，且保持时间超过a1TimeToTriggerDeactInterMeas的设置时间，则停止异频测量。
A2事件：启动同频测量门限threshold1事件进入条件：Ms + Hys < Thresh启动异频测量门限：Threshold th2 interFreq for RSRP (threshold2InterFreq )A2迟滞：Related hysteresis of threshold th2 interfreq for RSRP(hysThreshold2InterFreq)打开Enable interfrequency handover:异频切换开关Time to trigger for A2 to activate inter measurement( a2TimeToTriggerActInterFreqMeas)当服务小区的RSRP+ hysThreshold2InterFreq < threshold2InterFreq，且保持时间超过的设置时间a2TimeToTriggerActInterFreqMeas，则开始异频测量A3事件事件进入条件：Mn + Ofn + Ocn - Hys > Ms + Ofs + Ocs + Off事件离开条件：Mn + Ofn + Ocn + Hys < Ms + Ofs + Ocs + OffNSN无Ofn/Ocn/Ofs/Ocs 参数同频A3事件同频A3迟滞：Related hysteresis of offset a3offset for RSRP intraF(hysA3Offset)A3报告时长:A3 report intervalA3触发时延:A3 time to triggerA3偏置:A3offset故同频A3事件需满足：邻小区的RSRP-hysA3Offset>服务小区的RSRP+ a3Offset，由于hysA3Offset配置为0，故A3事件的示意图如下图所示：异频A3事件异频A3偏置 A3 offset RSRP inter frequencya3OffsetRsrpInterFreq异频A3报告时长：A3 report interval RSRP inter frequency 异频A3触发时延：A3 time to trigger RSRP inter frequency异频A3迟滞：Related hysteresis offset a3offset RSRP inter frequency hysA3OffsetRsrpInterFreq异频A3事件满足：邻小区的RSRP—hysA3OffsetRsrpInterFreq>服务小区的RSRP+ a3OffsetRsrpInterFreqA5事件：事件进入条件：Ms + Hys < Thresh1且 Mn + Ofn + Ocn- Hys >Threah2诺西无Ofn/Ocn参数同频A5事件：Thresh1:Threshold th3 for RSRP(threshold3)Thresh2 :Threshold th3a for RSRPthreshold3aA5报告时长A5 report intervalA5触发时延A5 time to triggerA5迟滞Related hysteresis th3 and th3a for RSRP同频A5事件满足：当服务小区的RSRP+hysThreshold3<threshold3,且邻区RSRP- hysThreshold3>threshold3a由于现网中的迟滞配置为0，故只要服务小区低于threshold3，邻区高于threshold3a，并达到触发的时间，就会发生切换，其示意图如图所示：异频A5事件：Thresh1:Threshold th3 for RSRP inter frequency（threshold3InterFreq ）Thresh2 :Threshold th3a for RSRP inter frequency（threshold3aInterFreq ）A5报告时长A5 report interval inter frequencyA5触发时延A5 time to trigger inter frequencyA5迟滞Related hysteresis of thresholds th3 and th3a for RSRP （hysThreshold3InterFreq ）异频A5事件满足：当前服务小区的RSRP+hysThreshold3interFreq< threshold3InterFreq并满足：邻区的RSRP- hysThreshold3interFreq> threshold3aInterFreqA4事件：事件进入条件：Mn + Ofn + Ocn - Hys > Thresh通过A5事件来实现，将A5事件中的Thresh1配置一个很高的值，使Ms + Hys < Thresh1 永远成立，注意这地方的Thresh1需要小于等于异频起测门限值Threshold th2 interFreq for RSRP，只要邻区满足Mn + Ofn + Ocn - Hys > Thresh2，即可实现A411 / 11。
异频同频切换教学提纲
异频同频切换一般情况下，同频切换门限比异频切换门限低，所以同频采用A3事件，异频采用A4事件。
触发的异频切换只能通过事件A4触发。
交叠覆盖场景，带宽相同的异频频点间，或相同频段内异频频点间切换，建议采用事件A3触发基于覆盖的异频切换。
其他场景异频频点间切换，建议采用事件A4或事件A5触发基于覆盖的异频切换。
对于服务小区信号没有特殊需求，可以不选择使用事件A5。
1、事件A3 的触发1.1 事件A3用于触发异频切换时，事件A3偏置参数由参数InterFreqHoGroup.InterFreqHoA3Offset决定，频率偏置由参数EutranInterNFreq.QoffsetFreq决定，其他事件A3参数与同频事件A3参数相同。
如果异频切换通过事件A3触发，则触发与停止异频测量的测量类型为RSRP。
其中基于事件A3的异频A1 RSRP触发门限由参数InterFreqHoGroup.A3InterFreqHoA1ThdRsrp决定，基于事件A3的异频A2 RSRP触发门限由参数InterFreqHoGroup.A3InterFreqHoA2ThdRsrp决定。
1.2 同频切换通过事件A3触发，且事件上报方式采用事件转周期的上报方式。
事件A3的触发，即邻区质量高于服务小区一定偏置值。
参照3GPP协议36.331（2011年3月发布的R10版本第5.5.4.4章节）规定事件A3的判决公式。
触发条件： Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off取消条件： Mn+Ofn+Ocn+Hys<Ms+Ofs+Ocs+Off公式中的变量有如下定义：Mn是邻区测量结果。
（1）Ofn是邻区频率的特定频率偏置，由参数Cell.QoffsetFreq（服务小区）决定，此参数在测量控制消息的测量对象中下发。
（2）Ocn是邻区的特定小区偏置，由参数EutranIntraFreqNCell.CellIndividualOffset（对应MML命令中CellIndividualOffset小区偏移量）决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1.1切换问题 (2)
1.1.1同频切换问题 (2)
1.1.2异频切换问题 (3)
1
1.1切换问题
1.1.1同频切换问题
【问题描述】
同频切换过程中进行同频测量，是不是对邻区周期性测量，测量配置消息在SIB消息下发吗？这里说的测量配置消息指的是测量周期，测量启动门限等参数，
MML上同频切换参数截图
【问题补充】
【问题回答】
同频测量的时候，UE周期性的测量，在进行上下行的同步的时候，解析出PCI，然后解析信号质量，测量配置消息在E-RAB承载中下带。
1.1.2异频切换问题
【问题描述】
异频切换事件判决类型有A3 A4 A5，之前宁波电信配置的A4，异频切换的类别还有以下几种，基于RSRP，基于负载，基于频率优先级，基于A3的，宁波电信当前配置异频切换事件类型是A3，与之配套的切换参数就大声改变了
采取A4事件的时候，修改A1/2，和A4判决门限来优化切换，参数如下
采取A3 事件的时候，修改A1/2 A3，参数如下：
问题是，那么基于频率优先级的切换呢，是不是相应需要先在异频相邻频点中进行优先级配置？如下图：【不需要进行重选优先级的配置】
在频率优先级的测量标志位中是否进行配置？【需要进行配置，并且异频测量的判决事件类型可以是A4或者A5，但是不能是A3，以及为什么启动测量的事件是A下面会继续说明】
在基于负载切换中有基于负载的异频RSRP触发门限的参数，该参数表示基于负载的异频测量事件的RSRP触发门限值。
当RSRP测量结果超过该门限时，将触发异频测量事件的上报。
基于频率优先级以及基于业务的切换也会使用该参数作为异频测量事件的RSRP触发门限值。
配置基于频率优先级设置的过程中，如果RSRP达到触发门限，即将进行异频测量那么下发的是什么事件？【A4或者A5】
【问题补充】
异频切换过程中配置A4 A3 中配套使用的A1/2,很熟悉，但是对于基于负载和频率优先级的切换，测量的时候下发的是什么事件？下发的判决是什么事件?在MML上如何进行配置？
下面是文档的说明截图
【问题解答】
用以下图例进行A1作为频率优先级测量事件的解释说明：。
