如何选配电气火灾监控探测用剩余电流互感器
如何选配电气火灾监控探测用剩余电流互感器1、剩余电流互感器一次回路过孔尺寸针对不同电流等级的电气线路，剩余电流互感器的电性能要求是相同的，只是一次回路过孔尺寸不同。
圆形电缆使用圆形窗口互感器时可以参考如下方案搭配（额定电流/过孔直径）：16~100A/45mm；100~250A/80mm；250~400A/100mm；400A~800A/150mm；800~1500A/200mm。
2、开合式和闭合式剩余电流互感器在结构上，目前有开合式和闭合式两种。
开合式剩余电流互感器可以在线缆敷设完成后再安装，对后期施工的电气火灾监控工程尤为方便，精度和稳定性稍低且价格较高，随着技术的发展，目前优质开合式剩余电流互感器的精度和稳定性已经可以非常接近闭合式的了。
闭合式剩余电流互感器性能稳定，但安装时必须穿线，适合在配电柜内预装。
3、互感器的重量随着新技术新材料的应用，互感器的轻量化是必然趋势。
4、剩余电流互感器的平衡性国标GB14287.2-2014相对于旧版国标，对剩余电流式电气火灾监控探测器的平衡性提出了严格的要求，而探测器的平衡性可以说完全由剩余电流互感器的平衡性性能决定。
目前市场上宣称符合新国标的开合式剩余电流互感器，往往只符合国标GB14287.2-2014附录A 的要求，绝大多数不能符合整机平衡性的要求，整机仍然无法通过相关国家认证。
因技术要求极高，市场上极少有符合国标GB14287.2-2014平衡性要求的开合式剩余电流互感器出售。
经专利文献调查，涉及开合式剩余电流互感器平衡性的发明专利有二个：一个是2016年申请的，通过在电缆上缠绕软磁屏蔽片的方法来满足国标GB14287.2-2014的平衡性要求；一个是2020年申请的，通过改变互感器的制造技术来满足国标GB14287.2-2014的平衡性要求。

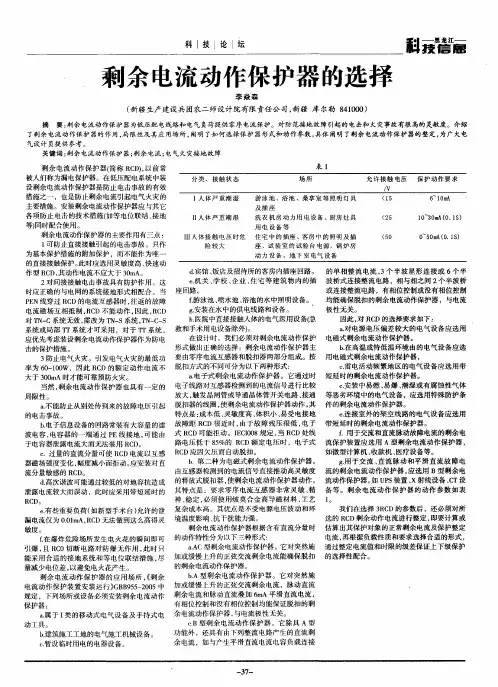

剩余电流动作保护器的选择
