建筑起重机械使用方法说明书
建筑起重机械使用方法说明书使用方法说明书1. 前言本使用方法说明书适用于建筑起重机械的操作和使用。
在使用本机械之前，请仔细阅读本手册，熟悉机械的构造和功能，并始终遵守安全操作规程。
2. 机械概述建筑起重机械是一种用于在建筑工地进行重物起重和搬运的装备。
本机械采用先进的液压技术和控制系统，并配备安全保护装置，确保操作人员的安全和起重工作的高效进行。
3. 安全操作规程3.1 操作前的准备- 在操作前，操作人员必须穿着适当的工作服和安全帽，并佩戴防护手套和护目镜。
- 确保机械的周围环境清洁，没有杂物或障碍物。
- 检查机械的液压系统、电气系统和照明系统是否正常运行。
- 检查起重机械的钢丝绳、钩头和吊具是否完好并能正常使用。
3.2 操作过程- 在操作过程中，操作人员必须牢记安全第一原则，严禁戏弄或滥用机械。
- 操作人员必须按照指示进行操作，并遵守操作手册中的步骤和要求。
- 在启动机械之前，操作人员必须确保周围人员和设备都不会受到意外伤害。
- 操作过程中，操作人员应保持机械的稳定，并避免突然变化的动作。
- 操作人员应注意周围环境，确保建筑起重机械的行进路径畅通无阻。
- 在操作结束后，操作人员应及时切断电源，关闭机械，并进行必要的维护和保养。
4. 维护与保养4.1 日常维护- 在使用建筑起重机械之前和之后，进行快速的目视检查，确保机械外观是否完好无损。
- 定期清洁液压系统和电气系统，确保管路和连线没有松动或污垢。
- 检查并保持液压油和润滑油的充足，及时更换损坏或过期的液压油和润滑油。
- 检查安全保护装置的工作状态，确保其正常运行。
4.2 定期保养- 按照操作手册中的保养周期和要求进行定期保养，包括更换液压油和润滑油，更换易损件和紧固件。
- 始终保持机械的易磨损部件在良好状态，如操纵杆、按钮、开关等。
- 在保养过程中，随时检查机械的零部件是否松动或磨损，并及时修复或更换。
5. 故障排除5.1 常见故障- 机械无法启动或无法正常运行：检查电源是否接通，检查电气系统和控制系统是否正常，检查液压系统是否有漏油现象。
工地机械使用说明书
工地机械使用说明书使用说明书：工地机械一、机械概述工地机械是指在建筑工地、道路施工等场所使用的各种机械设备。
这些机械设备包括挖掘机、推土机、混凝土搅拌机、起重机等，它们的主要功能是提高施工效率，减轻劳动强度，并确保工地施工的安全和顺利进行。
本使用说明书旨在为用户提供工地机械的正确使用方法和操作注意事项，确保机械设备的正常运行和使用者的安全。
二、安全须知1. 在使用机械设备之前，请确保已经仔细阅读并理解本使用说明书，对机械设备的结构和功能有一定的了解。
如有任何疑问，请咨询专业人士或有相关经验的工作人员。
2. 在使用机械设备时，用户必须戴上符合安全标准的防护用具，如安全帽、防护眼镜、防护手套等。
3. 在操作机械设备时，应保持专注并集中注意力，禁止喧哗和其他干扰行为。
4. 在进行机械维修和保养时，应先停止机械设备的运行，并切断电源。
任何非专业人士不得擅自进行维修和保养操作。
5. 禁止将未经培训或未满18岁的人员操作机械设备，以免造成人身伤害和设备损坏。
三、操作指南1. 挖掘机a. 在驾驶挖掘机之前，请检查机械设备的各项功能和安全装置是否齐全正常，如发现异常情况，请及时报修。
b. 使用挖掘机进行挖掘时，应将工作范围和深度明确，以避免超出机械设备的承载能力和稳定性。
同时，应注意避开电缆、管道等地下设施。
c. 使用挖掘机时，请保持平稳的操作，避免过度摇篮、急停等操作，以防机械设备失稳。
2. 推土机a. 启动推土机之前，请检查机械设备的润滑油、燃油、冷却液等是否充足，并检查轮胎或履带是否完好。
如发现异常，请及时报修。
b. 在操作推土机时，请保持稳定的坐姿，并掌握好油门和刹车的使用，以避免失去控制。
c. 在推土机工作时，应尽量避免在杂乱的或不平整的地面上作业，以免影响推土机的工作效果和稳定性。
3. 混凝土搅拌机a. 使用混凝土搅拌机之前，请确认搅拌机容器内无杂物，并检查电气线路是否正常和安全。
b. 搅拌混凝土时，应按照设备规定的搅拌时间和搅拌器转速进行操作，避免混凝土质量不均匀。

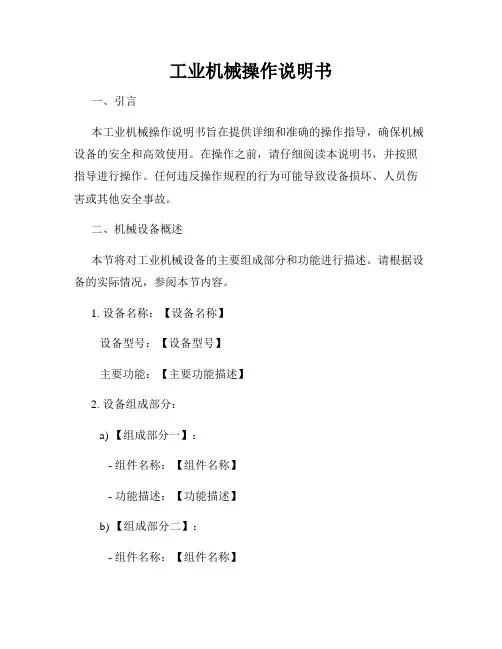

工业机械操作说明书
工业机械操作说明书一、引言本工业机械操作说明书旨在提供详细和准确的操作指导，确保机械设备的安全和高效使用。
在操作之前，请仔细阅读本说明书，并按照指导进行操作。
任何违反操作规程的行为可能导致设备损坏、人员伤害或其他安全事故。
二、机械设备概述本节将对工业机械设备的主要组成部分和功能进行描述。
请根据设备的实际情况，参阅本节内容。
1. 设备名称：【设备名称】设备型号：【设备型号】主要功能：【主要功能描述】2. 设备组成部分：a) 【组成部分一】：- 组件名称：【组件名称】- 功能描述：【功能描述】b) 【组成部分二】：- 组件名称：【组件名称】- 功能描述：【功能描述】...三、安全须知在操作机械设备之前，务必遵循以下安全须知，以确保自身安全和设备正常运行：1. 熟悉设备：在操作设备之前，请充分了解设备的结构、工作原理和安全要求。
如对设备不熟悉，请勿擅自操作。
2. 使用个人防护装备：根据环境和作业要求，佩戴适当的个人防护装备，包括安全帽、护目镜、耳塞、防护服等。
3. 掌握紧急停机程序：了解设备的紧急停机程序，并定期进行相关培训。
4. 操作前检查：在启动设备之前，确保各部件完好无损，连接牢固，电气线路接地良好。
5. 禁止非专业人员操作：只有经过培训并具备相关资质的人员才能进行设备操作。
四、设备操作步骤本节将为操作人员提供具体的设备操作步骤。
请严格按照以下步骤执行，以确保操作的安全和有效：1. 设备准备：a) 确保设备及周围环境清洁，并检查设备是否处于关机状态。
b) 检查润滑油、冷却剂等液体储量，如有不足，请及时添加。
2. 设备启动：a) 按下启动开关，待设备运行稳定后，进行下一步操作。
3. 操作设备：a) 按照设备功能选择合适的操作模式，并根据需要进行设备参数调整。
b) 根据操作要求，通过控制面板或操作按钮实现设备的开关、转速调整等操作。
c) 注意观察设备运行状态，及时处理异常情况。
4. 设备停止：a) 在结束操作时，先将设备切换至空载状态，逐渐减小设备负荷。
机械设备使用说明书
机械设备使用说明书一、前言本说明书旨在为用户提供机械设备的正确使用方法和注意事项，确保设备的安全运行和延长设备的使用寿命。
请用户在使用机械设备之前详细阅读本说明书，并按照操作步骤正确操作设备。
二、设备概述本设备为XXX型号机械设备，主要用于XXX领域的XXX功能。
该设备采用先进的技术设计，具有高效、智能、稳定的性能特点，是您工作生活的良好助手。
三、使用步骤1. 开机准备：接通设备电源，确认设备周围环境无安全隐患；2. 调节设备参数：根据实际需求设置设备参数，确保设备运行在最佳状态；3. 启动设备：按照设备启动步骤操作，等待设备正常启动完成；4. 使用设备：根据操作手册指示，进行相应操作；5. 关机步骤：操作完成后，按照设备关机步骤正确关闭设备。
四、注意事项1. 请勿超负荷操作设备，避免对设备造成损坏；2. 使用过程中请保持设备通风良好，避免设备过热；3. 定期对设备进行清洁和维护，确保设备运行畅通；4. 使用过程中如遇异常情况，请立即停止使用并联系售后服务；5. 请避免将设备使用在潮湿、易爆等危险环境中。
五、维护保养1. 定期清洁设备表面和内部，保持设备清洁；2. 定期检查设备零部件是否松动，如有问题请及时固定；3. 定期加注润滑油，保证设备运转畅通；4. 定期检查设备电缆是否磨损，确保安全使用。
六、故障排除1. 如设备出现异常音响、异味等故障，请立即停止使用；2. 根据设备故障代码提示，检查相关部件是否正常；3. 如无法自行排除故障，请及时联系厂家或专业维修人员。
七、总结本说明书中所列内容为使用机械设备的基本操作方法和常见问题处理方法，用户在使用设备时请遵循相关规定，并按照本说明书正确操作设备。
相信通过正确使用和维护，本设备将为您的工作和生活带来便利与安全。
祝您工作愉快！。
机械使用说明书范本
目录一.设备安全使用须知 (1)二.机床简介 (3)三.主要技术参数和连接尺寸 (4)四.机床的吊运、安装及试车 (5)五.主要部件结构性能及调整 (5)六.液压系统 (6)七.机床的润滑 (6)八.机床的冷却－排屑系统 (7)九.机床的调试与维修 (7)十.易损件清单 (8)十一.机床的工作环境 (28)注：图一.HTC6330b机床地基图 (9)图二.机床占地面积图 (10)图三.机床外观图 (11)图四.机床吊运图 (12)图五.HTC6330b数控车床加工尺寸及刀具干涉图 (13)图六.主轴箱结构图 (14)图七.X轴滑板 (17)图八.液压卡盘系统 (18)图九.Z轴丝杠连接图 (19)图十.主轴连接尺寸 (20)图十一.卡盘座尺寸图 (22)图十二.液压原理图 (24)图十三.导轨润滑装置 (25)图十四.主轴润滑 (26)图十五.冷却装置 (27)一、设备安全使用须知对于生产企业来讲，没有什么比安全工作更重要的了。
为此，在机床使用说明书正文之前，制定本安全说明。
请尊敬的用户，在读正文之前，认真阅读并能领会，那将是我们的共同的幸福。
1．设备的使用除非之前已受过培训并授权的人员进行特殊维修工作时，否则不得在设备防护罩松动或被取掉的情况下使用该机床。
该机床是为完成一系列具体操作而设计的。
在质量保证期内，未经生产厂家授权，不得对设备进行任何形式的改装或用于其它超出机床使用范围的用途。
该机床是自动循环起动的，不得在机床的任何部位（尤其是机床移动部位）放置工具、工件及其它物品。
刀具及其它设置一定要在处于夹紧状态时才可使用。
2．人员培训机床若由人员不恰当的使用将会是很危险的，所以，在机床的安全使用，调整，操作及维修方面对其人员进行充分培训是完全必要的。
3．人员防护服为了安全起见，应使用并爱护好您的防护服装及用具。
在该机床工作事，切勿穿松垮的衣服，应去掉珠宝首饰并将长发挽到后面，戴安全防护眼镜并穿安全工作鞋。
机械设备操作说明书
机械设备操作说明书（文章一）：机械设备操作手册xx天山水泥股份有限公司塔什店分公司机械设备操作手册文件编号：NTSDJXSB 编写：生产技术科审核：批准：总经理版次：A-2xxx 持有者：2xxx 年1月1日发布2xxx年1月1日实施xx天山水泥股份有限公司塔什店分公司NTSDJXSB01袋式收尘器操作规程.............................................. 3 NTSDJXSB02胶带输送机操作规程............................................. 28 NTSDJXSB03-1板链斗式提升机操作规程....................................... 42 NTSDJXSB03-2钢丝胶带提升机操作规程....................................... 53 NTSDJXSB03-3中央链提升机操作规程......................................... 66 NTSDJXSB04-1单段锤式破碎机操作规程....................................... 77 NTSDJXSB04-2波动辊式给料机操作规程....................................... 87 NTSDJXSB04-2鄂式破碎机操作规程........................................... 94 NTSDJXSB05混料机操作规程................................................. 98 NTSDJXSB06减速机操作规程................................................ 103 NTSDJXSB07 O-SEPA选粉机操作规程......................................... 108 NTSDJXSB08-1小型离心风机操作规程........................................ 116 NTSDJXSB08-2大型离心风机操作规程........................................ 120 NTSDJXSB9喷雾装臵操作规程............................................... 125 NTSDJXSB10辊压机操作规程................................................ 129 NTSDJXSB11 斜槽操作规程.................................................. 143 NTSDJXSB12空压机操作规程................................................ 147 NTSDJXSB13罗茨风机操作规程.............................................. 158 NTSDJXSB14水泥包装机操作规程............................................ 165 NTSDJXSB15散装机操作规程................................................ 173 NTSDJXSB16装车机操作规程................................................ 179 NTSDJXSB17水泵操作规程.................................................. 184 NTSDJXSB18电磁除铁器操作规程............................................ 189 NTSDJXSB19拉链机操作规程................................................ 193 NTSDJXSB20螺旋输送机操作规程............................................ 199 NTSDJXSB21板式喂料机操作规程............................................ 204 NTSDJXSB22空气炮操作规程................................................ 213 NTSDJXSB23回转窑操作规程................................................ 216 NTSDJXSB24燃烧器操作规程................................................ 243 NTSDJXSB25篦冷机操作规程................................................ 248 NTSDJXSB26轴流风机操作规程.............................................. 259 NTSDJXSB28-1煤立磨操作规程.............................................. 267 NTSDJXSB28-2生料立磨操作规程............................................ 277 NTSDJXSB29球磨机操作规程................................................ 298 NTSDJXSB30高压水枪操作规程.............................................. 309 NTSDJXSB31机械维修机具操作规程.......................................... 313 NTSDJXSB32侧式悬臂堆料机、刮板取料机操作规程............................. 315NTSDJXSB33原煤仓操作规程................................................ 339NTSDJXSB34煤粉仓操作规程................................................ 341NTSDJXSB35旋风分离器操作规程............................................ 344NTSDJXSB36叉车操作规程.................................................. 347TSDJXSB37汽轮机操作手册................................................. 351NTSDJXSB38余热锅炉操作手册.............................................. 379NTSDJXSB01袋式收尘器操作规程 1 总则操作人员要求具备通过岗前培训，了解、熟悉并掌握设备的结构、性能及操作方法，熟知工艺参数后才可独立操作设备。
机械设备使用手册
机械设备使用手册介绍本手册旨在提供关于机械设备的基本操作指南和安全注意事项。
请在使用机械设备之前，仔细阅读本手册并遵守所有规定。
设备概述本部分将对机械设备的功能和组成进行简要介绍。
详细的设备规格和特性可以参考设备说明书。
操作指南1. 准备工作：准备工作：- 确保设备连接到稳定的电源并接地。
- 检查设备是否处于正常工作状态，没有故障或损坏。
- 确保您已经接受相关培训并了解设备的正确操作方法。
2. 开机和关机：开机和关机：- 按下开关按钮或旋转启动把手来启动设备。
- 在使用完毕后，按下停止按钮或旋转关机把手来关闭设备。
3. 设备调整：设备调整：- 根据工作需求，进行设备的调整和设置。
- 注意使用正确的工具和方法进行调整，避免损坏设备或导致安全风险。
4. 操作步骤：操作步骤：- 按照设备说明书上的指导，按照正确的顺序进行操作步骤。
- 注意操作中的各项安全事项，避免意外发生。
5. 维护和保养：维护和保养：- 定期进行设备的维护保养工作，确保设备始终处于良好的工作状态。
- 清洁设备和更换机械部件等必要的维护工作要及时进行。
安全注意事项1. 个人防护：个人防护：- 在操作设备时，应佩戴符合要求的个人防护装备，例如安全眼镜、手套和耳塞。
- 避免穿宽松衣物，以免被设备吸入或缠绕。
2. 设备安全：设备安全：- 不要接触设备的运动部件或高温表面。
- 在设备运行时，禁止放置其他物体或身体靠近设备。
3. 紧急情况：紧急情况：- 熟悉设备上的安全停止按钮或紧急停机装置的位置。
- 在紧急情况下，立即停止设备并寻求帮助。
4. 培训和资质：培训和资质：- 只有经过足够培训和持有相应的资质的人员，才能操作和维护设备。
- 不要将设备交给未经培训的人员操作。
免责声明本手册仅提供基本的使用指南和安全建议，并不能涵盖所有情况和细节。
在实际使用过程中，请始终谨慎和小心，并根据实际情况做出合适的决策和调整。
如果有任何疑问或不确定之处，请咨询设备制造商或专业人员的意见和帮助。
机械设备使用方法说明书
机械设备使用方法说明书一、引言机械设备是现代社会生产和生活中不可或缺的一部分，为了帮助用户正确、安全地使用机械设备，特编写本使用方法说明书。
在使用机械设备之前，请仔细阅读本说明书，并按照指示进行操作。
二、设备介绍1. 设备名称：（填写设备的名称，比如：柴油发动机、电动锤等）2. 设备型号：（填写设备的型号或规格）3. 设备特点：（简单介绍设备的主要特点和功能）三、安全须知1. 安装前的准备：（介绍设备的安装前准备工作，如平稳的基础、安全距离等）2. 电气安全：（针对电动设备，介绍电气安全相关的事项，如接地、绝缘等）3. 防护措施：（介绍设备的防护措施，如防护罩、紧急停止装置等）4. 操作安全：（针对操作人员的安全要求，如穿戴防护设备、熟悉操作流程等）5. 维修保养：（介绍设备的日常维护保养注意事项，如定期清洁、润滑等）四、设备使用步骤1. 设备准备：（介绍设备开启前的准备工作，如电源接入、控制开关等）2. 设备启动：（详细描述设备的启动步骤，如按下启动按钮、调整参数等）3. 设备操作：（根据设备的功能和用途，描述具体的操作步骤，如调节转速、切换模式等）4. 设备停止：（介绍设备停止运行的步骤，如关闭电源、切断气源等）五、故障排除1. 常见故障：（列举一些常见的故障现象，如设备无法启动、异常噪音等）2. 排除方法：（对于每种故障，提供相应的排除方法和操作指引）3. 注意事项：（在故障排除过程中需要注意的事项，如断电操作、避免触电等）六、维护保养1. 维护周期：（根据设备的特性和使用情况，规定设备的维护周期，如月保养、季度保养等）2. 维护内容：（具体描述每次维护需要进行的内容，如清洁设备表面、更换润滑油等）3. 注意事项：（在维护过程中需要注意的事项，如避免高温触碰、防止油污溅入眼睛等）七、技术支持1. 联系信息：（提供设备供应商或维修服务商的联系信息）2. 常见问题解答：（列举一些常见问题及解答，以供用户参考）3. 售后服务：（介绍设备的售后服务政策和保修期限）八、免责声明1. 使用风险：（提醒用户在使用过程中可能存在的风险和不可预见的问题）2. 损坏责任：（明确设备制造商对于用户自行操作而造成的设备损坏不承担责任）3. 信息准确性：（声明本说明书所提供的信息准确、有效，但不对用户由此产生的任何损失负责）九、附录（可根据需要添加一些相关附录内容，如技术规格、图纸尺寸等）以上为机械设备使用方法说明书的基本框架，具体内容可以根据设备的特性和要求进行调整和补充。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TKA6916A
使用说明书
共 50 页 第7页
二、机床用途 本机床主要适用于各种重型机器、矿山机械、造船、汽轮机等行业的单件，小批
量生产，具有铣平面、镗孔、钻孔、铰孔等功能。配有附件如直角铣头、万能角铣头、 平旋盘等,以扩大机床工艺范围。该机床如与回转工作台配套使用，一次装夹可以完成 五个面的加工。是一台加工范围广、自动化程度高、高效率、高精度的数控机床。
TKA6916A
数控落地铣镗床
使用说明书
镗 轴 直 径： 铣轴端部直径：
160mm 260mm
编
制:
主管设计员:
设计室主任:
标 准 化员:
研究所所长:
中华人民共和国 武汉重型机床厂
TKA6916A 数控落地铣镗床
使用说明书
共两册 第一册机械部分
镗轴直径： 铣轴端部直径： 出厂编号： 合 同 号：
160mm 260mm
三、机床的结构特点 本机床主要由主轴箱、立柱、滑座、床身等部分组成，各部分的具体结构如下所
述。 1 主轴箱部分 主轴箱是本机床的主要功能部件，它包括机床的主传动系统，滑枕进给系统和镗
轴进给系统。采用滑枕主轴箱移动形式，即机床的主传动变速箱安装在滑枕后端并随 滑枕一起作进给运动。主传动采用 400伏交流主轴电机驱动，主电机采用调磁及调压 混合调速方式，电动机总调速范围为40（调磁2 4，调压16 5），电机的输出轴通过 内齿轮接合子与主传动Ⅳ轴相联，经过四档机械变速后，驱动Ⅱ轴旋转，机械变速通 过2个拔叉油缸实现，Ⅱ轴是一根人字齿轮轴，它将运动分成两路，通过两根长轴，驱 动前端两个小齿轮，这两个小齿轮同时与空心铣轴上的大齿轮相啮合，实现主轴的旋 转，机械与电气的综合调速范围为317 5，从而使主轴获得3 15～1000转/分的转速范 围（无级调速）。（主传动原理图见P8）。
N=0 55kw n=900r/min
主轴中心到 最大 mm 平台的距离 最小 mm
滑 端面尺寸（长 高） mm
3610 要 610 参
数
365 455
进给内抽油电机： N=1 5kw n=1390r/min
油泵站电机： N=2 2Kw N=3Kw N=4kW N=5 5kW
主轴箱沿立柱导轨作上、下垂直进给运动（见P9页）。主轴箱滑板的正导轨面导 轨板4贴合在立柱正导轨面上，导轨板对面的压板斜镶条2固定在主轴箱的前、后压板 8、3上，镶条2与立柱导轨面相贴合。主轴箱侧导轨平镶条7及侧导轨斜镶条 6分别与 立柱前导轨的两个侧面导轨相贴合，保证主轴箱处在水平状态。在主轴箱这些平镶条、 导轨板、斜镶条与立柱的接合面上都开有静压油腔，静压油通过一套液压装置被强行 打入油腔内，在主轴箱与立轨导轨之间产生一层很薄的油膜，即形成静压导轨。这种 静压导轨能大大减小机床导轨的摩损，保证机床运行精度的长期稳定。
电 镗轴进给范围（无级） mm/min 0 5～8000 动
滑座进给电机：1FT6 108-8AC71-4AGO M=58Nm P=12 1KW nmax=2000r/min
镗轴最大轴向行程 mm
800 机 主轴箱、滑枕、滑座静压电机：YU80M6-B(5台)
镗轴快速移动速度 mm/min 8000 主
TKA6916A
使用说明书
共 50 页 第5页
2、 机 床 主 要 规 格 参 数
镗轴直径
mm
160
镗轴端面直径 mm
260
主 传 动 电 机 ： 1PH7186-2NE23-0AC2 N=60Kw V=400v n=1250/5000r/min
镗轴锥孔
主 镗轴最大扭矩
Nm
镗轴最大进给抗力 N
7:24 ISO-50
面积(单块) 长 宽 mm2 平台
最大载重量 t/m2
1800 4500 10
TKA6916A
使用说明书
3、主传动功率扭矩图
共 50 页 第 6页
主 轴 扭 矩 M（ KNm） 3 15
52 104 208 416 1000
主 电 机 功 率 N(KW)
主电机调压
10 68
主电机调磁
100 60
27 0 34
中华人民共和国 武汉重型机床厂
TKA6916A
使用说明书
共 50 页 第1页
第一册 机 械 部 分
TKA6916A
使用说明书
共 50 页 第2页
机床外形照片
出厂编号 出厂日期
TKA6916A
使用说明书
共 50 页 第3 页
目录
一、机床外观及主要规格 二、机床用途 三、机床结构特点 四、机床传动系统 五、机床检测系统 六、机床的液压和润滑系统 七、机床的吊运与安装 八、机床的维修与调整 九、机床的安全与维护 十、机床的附件目录及机床易损件图纸目录
6860 30000
镗轴、滑枕进给电机1FT6 105-1AC71-3EG1(2台) M=41 5Nm P=8 7KW nmax=2000r/min
主轴箱进给电机:1FT6 108-8AC71-4AHO M=58Nm P=12 1KW nmax=2000r/min
轴
镗轴转速（无级） r/min 3 15～1000
机床总功率：N=133 33Kw
最大横向行程 mm 6000 前
长度 mm
立 进给范围（无级） mm/min 0 5～10000 机床外观尺寸 宽 度 mm
柱 快速移动速度 mm/min 10000
高度 mm
10550 6300 7726
机床重量（不包括平台） kg 68000 平台件数根据用户需要选用
n=1450r/min
最大轴向行程 mm
800
枕 快速移动速度 mm/min 8000
温控箱压缩机： N=2 58kw N=3 5kw
最大垂直行程 mm 3000 主 轴 进给范围（无级） mm/min 0 5～10000 箱
快速移动速度 mm/min 10000
温控箱吸油电机： N=3KW N=2 2kw
为了平衡主轴箱的重量，在主轴箱顶面装有二根钢丝绳吊索，二根钢丝绳分别绕 过立柱顶上的两个滑轮与装在立柱内腔的平衡锤相联。主轴箱前、后吊索结构见P11， a图为前吊索结构，主要由吊索螺母套、油缸、活塞、花键轴等件组成，吊索螺母套1 固定在活塞杆上，活塞4在油缸内移动，油缸2固定在主轴箱滑板上，在活塞杆中央是 一根导向花键轴3，向油缸内注入压力油，活塞4下移可以补偿前吊索钢丝绳的伸长量。 b图为后吊索结构，主要由吊索螺母套、拉杆、螺母等件组成，吊索螺母索1固定在拉 杆5的上端，拉杆5下段装有固定螺母6，螺母6用螺钉固定在主轴箱滑板上，拉杆5下 端面还装有一个挡圈。
