可360°旋转固定的笔记本电脑转轴的制作方法
本技术公开了一种可360°旋转固定的笔记本电脑转轴，包括下固定板，所述下固定板上部左侧固定安装有凹型铝架，凹型铝架左右两侧外均水平向外开设有圆槽，凹型铝架左右两部分别与各自的圆槽连通开设有矩形穿口和穿孔；所述凹型铝架内侧设置有轴承。
本技术通过在圆杆伸出穿孔的端部螺纹拧合有螺母，轴承外轴后侧壁固定连接有上固定板，圆杆右端外壁开设有紧固螺纹，在圆杆端部设置紧固螺纹可以方便与螺母配合将轴承和凹型铝架进行配合稳定，后期即使两组任何一个出现损坏需要更换时，直接将螺母拆除即可，节能环保。
权利要求书
1.一种可360°旋转固定的笔记本电脑转轴，包括下固定板（1），其特征在于：所述下固定板（1）上部左侧固定安装有凹型铝架（8），凹型铝架（8）左右两侧外均水平向外开设有圆槽（11），凹型铝架（8）左右两部分别与各自的圆槽（11）连通开设有矩形穿口（15）和穿孔（12）；
所述凹型铝架（8）内侧设置有轴承（7），位于所述凹型铝架（8）左侧的圆槽（11）内水平向右贯穿有圆杆（13），圆杆（13）左端面一体化固定连接有四棱柱（14），四棱柱（14）左端面一体化固定连接有圆盘（4），圆杆（13）贯穿在轴承（7）的中轴内，圆杆（13）右端贯穿于穿孔（12），圆杆（13）伸出穿孔（12）的端部螺纹拧合有螺母（9），轴承（7）外轴后侧壁固定连接有上固定板（6），圆杆（13）右端外壁开设有紧固螺纹（10）。
2.根据权利要求1所述的一种可360°旋转固定的笔记本电脑转轴，其特征在于：所述圆盘（4）置于圆槽（11）内，四棱柱（14）活动贯穿在矩形穿口（15）内。
3.根据权利要求1所述的一种可360°旋转固定的笔记本电脑转轴，其特征在于：两个所述圆槽（11）端口处均盖合有橡胶密封盖（3）。
4.根据权利要求1所述的一种可360°旋转固定的笔记本电脑转轴，其特征在于：所述下固定
板（1）中部竖直开设有矩形通口（2）。
5.根据权利要求1所述的一种可360°旋转固定的笔记本电脑转轴，其特征在于：位于所述轴承（7）左右两侧壁均固定贴合有摩擦环片（5），圆杆（13）贯穿于两个所述摩擦环片（5）。
技术说明书
一种可360°旋转固定的笔记本电脑转轴
技术领域
本技术涉及笔记本电脑转轴技术领域，具体为一种可360°旋转固定的笔记本电脑转轴。
背景技术
目前，笔记本电脑，亦称笔记型、手提或膝上电脑，是一种小型、可方便携带的个人电脑。
笔记本电脑的重量通常重1-3公斤。
其发展趋势是体积越来越小，重量越来越轻，而功能却越来越强大。
经检索公开（公告）号CN207123784U一种笔记本电脑转轴机构，包括侧转轴套、主转轴和连接块；所述主转轴的顶部固定安装有一个连接块；所述连接块的顶部固定安装有一个连接块固定板；所述连接块固定板上对称设置有共四个连接块固定孔；所述主转轴的两侧均设置有一个转轴凸起。
本技术主转轴的设置，有利于使用的方便性，主转轴与转轴凸起为中空状结构，且连接块上有一个与主转轴中间相通的通孔，进行穿接线路时，可以先将屏幕处的接线从连接块上的孔向下伸入，使这些接线延伸到主转轴中间的孔中，此时可以使用一根细柱状物体从一侧的转轴凸起向内推入，直到接触到接线并将接线从另一侧转轴凸起的孔向外推
出，穿线方便并且节约空间，并且本装置零件较少，有效降低生产成本。
但是经本技术人探索发现该技术方案仍然存在以下技术缺陷：该技术方案中设置转轴的主转轴和转轴凸起之间为不可拆除，导致后期一旦转轴组件的摩擦环片发生磨损后不可更换，导致转轴整体需要更换，使用成本较高。
技术内容
本技术的目的在于提供一种可360°旋转固定的笔记本电脑转轴，解决了背景技术中所提出的问题。
为实现上述目的，本技术提供如下技术方案：一种可360°旋转固定的笔记本电脑转轴，包括下固定板，所述下固定板上部左侧固定安装有凹型铝架，凹型铝架左右两侧外均水平向外开设有圆槽，凹型铝架左右两部分别与各自的圆槽连通开设有矩形穿口和穿孔；
所述凹型铝架内侧设置有轴承，位于所述凹型铝架左侧的圆槽内水平向右贯穿有圆杆，圆杆左端面一体化固定连接有四棱柱，四棱柱左端面一体化固定连接有圆盘，圆杆贯穿在轴承的中轴内，圆杆右端贯穿于穿孔，圆杆伸出穿孔的端部螺纹拧合有螺母，轴承外轴后侧壁固定连接有上固定板，圆杆右端外壁开设有紧固螺纹。
作为本技术的一种优选实施方式，所述圆盘置于圆槽内，四棱柱活动贯穿在矩形穿口内。
作为本技术的一种优选实施方式，两个所述圆槽端口处均盖合有橡胶密封盖。
作为本技术的一种优选实施方式，所述下固定板中部竖直开设有矩形通口。
作为本技术的一种优选实施方式，位于所述轴承左右两侧壁均固定贴合有摩擦环片，圆杆贯穿于两个所述摩擦环片。
与现有技术相比，本技术的有益效果如下：
本技术通过在圆杆伸出穿孔的端部螺纹拧合有螺母，轴承外轴后侧壁固定连接有上固定板，圆杆右端外壁开设有紧固螺纹，在圆杆端部设置紧固螺纹可以方便与螺母配合将轴承和凹型铝架进行配合稳定，后期即使两组任何一个出现损坏需要更换时，直接将螺母拆除即可，节能环保。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本技术的其它特征、目的和优点将会变得更明显：
图1为本技术一种可360°旋转固定的笔记本电脑转轴的整体结构示意图；
图2为本技术一种可360°旋转固定的笔记本电脑转轴的圆杆和四棱柱结构示意图；
图3为本技术一种可360°旋转固定的笔记本电脑转轴的轴承与圆杆贯穿剖面结构示意图。
图中：下固定板1、矩形通口2、橡胶密封盖3、圆盘4、摩擦环片5、上固定板6、轴承7、凹型铝架8、螺母9、紧固螺纹10、圆槽11、穿孔12、圆杆13、四棱柱14、矩形穿口15。
具体实施方式
为使本技术实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本技术。
在本技术的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制；在本技术的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。
对于本领域的普通技术人员而言，可以具体情况理解上述术语在本技术中的具体含义。
请参阅图1-3，本技术提供一种技术方案：一种可360°旋转固定的笔记本电脑转轴，包括下固定板1，下固定板1上部左侧固定安装有凹型铝架8，凹型铝架8左右两侧外均水平向外开设有圆槽11，凹型铝架8左右两部分别与各自的圆槽11连通开设有矩形穿口15和穿孔12；
凹型铝架8内侧设置有轴承7，位于凹型铝架8左侧的圆槽11内水平向右贯穿有圆杆13，圆杆13左端面一体化固定连接有四棱柱14，四棱柱14左端面一体化固定连接有圆盘4，圆杆13贯穿在轴承7的中轴内，圆杆13右端贯穿于穿孔12，圆杆13伸出穿孔12的端部螺纹拧合有螺母9，轴承7外轴后侧壁固定连接有上固定板6，圆杆13右端外壁开设有紧固螺纹10，在圆杆13端部设置紧固螺纹10可以方便与螺母9配合将轴承7和凹型铝架8进行配合稳定，后期即使两组任何一个出现损坏需要更换时，直接将螺母9拆除即可，节能环保。
本实施例中，圆盘4置于圆槽11内，四棱柱14活动贯穿在矩形穿口15内，四棱柱14可以避免圆杆13发生旋转的情况。
本实施例中，两个圆槽11端口处均盖合有橡胶密封盖3，橡胶密封盖3可以避免外部水分和灰尘进入到圆槽11内影响转轴灵活性。
本实施例中，下固定板1中部竖直开设有矩形通口2，矩形通口2可以节省材料，使用成本降低。
本实施例中，位于轴承7左右两侧壁均固定贴合有摩擦环片5，圆杆13贯穿于两个摩擦环片5。
在一种可360°旋转固定的笔记本电脑转轴使用的时候，需要说明的是，本技术为一种可360°旋转固定的笔记本电脑转轴，包括下固定板1、矩形通口2、橡胶密封盖3、圆盘4、摩擦环片5、上固定板6、轴承7、凹型铝架8、螺母9、紧固螺纹10、圆槽11、穿孔12、圆杆13、四棱柱14、矩形穿口15，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
使用时，拆除更换上固定板6或下固定板1时，将圆槽11部的橡胶密封盖3取出，然后使用螺
栓套筒扳手将螺母9从圆槽11内拆除，然后将圆杆13从穿孔12、轴承7和矩形穿口15内取出即可，方便快捷。
以上显示和描述了本技术的基本原理和主要特征和本技术的优点，对于本领域技术人员而言，显然本技术不限于上述示范性实施例的细节，而且在不背离本技术的精神或基本特征的情况下，能够以其他的具体形式实现本技术。
因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本技术的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本技术内。
不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
360度笔记本转轴铰链结构你知道多少？
详解360度笔记本转轴铰链结构及实用案例
今天要说的型号是YZH097-1笔记本转轴，整个转轴结构形同蝴蝶，业内俗称”蝶型转轴”，也叫双转轴。
由于这款转轴属于笔记本外观件，外壳采用镜面抛光烤漆处理，整个转轴外观完美无瑕，适配于高端轻薄笔记本电脑产品。
YZH097-1笔记本转轴可实现0°到360°翻转，上下轴分段旋转，单轴扭力值:3.0-3.5 KGF-CM，寿命测试20000次衰减值在15％以内。
创新的Yoga特性，这让笔记本电脑使用起来更加灵活自如，360°的翻转设计让使用者在不同场合随意变换“姿态”的使用。
以下给小伙伴们详细介绍360°笔记本转轴铰链结构及实用案例。
上下轴分段旋转图解
四种变形模式打造平板新“姿态”
使用模式一：笔记本模式（转轴呈135度角）
使用模式二：平板模式（转轴呈360度角）
使用模式三：支架模式（转轴呈315度角）
使用模式四：帐篷模式（转轴呈315度角）。
360°翻转笔记本电脑转轴力学性能研究及优化
第18卷 第10期 中 国 水 运 Vol.18 No.10 2018年 10月 China Water Transport October 2018收稿日期：2018-05-24作者简介：李森林（1993-），男，河南人，上海理工大学，在读硕士研究生，主要研究方向为计算机辅助设计、CAE。
360°翻转笔记本电脑转轴力学性能研究及优化李森林，沈景凤，仲梁维，张 邢（上海理工大学，上海 200093）摘 要：运用有限元方法对一种360°翻转笔记本电脑转轴的强度及寿命进行分析研究。
利用SolidWorks 和Workbench 协同仿真功能，对转轴结构的两种工作状态（90°和0°开合位置）分别进行强度分析和疲劳寿命分析。
仿真结果表明转轴上部支架及芯轴局部应力集中，40,000次循环加载会导致疲劳断裂。
通过有限元分析软件对转轴薄弱环节的结构和尺寸进行改进优化，优化结构后的转轴强度明显改善，并且寿命达到最大设计使用寿命要求。
通过运用有限元方法不仅能快速分析转轴强度，而且对于提高转轴强度、使用寿命、缩短转轴设计周期具有一定的参考意义。
关键词：笔记本电脑转轴；支架；强度；疲劳寿命；Workbench中图分类号：TP368 文献标识码：A 文章编号：1006-7973（2018）10-0127-03笔记本电脑转轴是连接笔记本电脑显示模组和主机模组的重要功能性结构件。
现今随着笔记本电的发展，360°翻转的轻薄笔记本电脑倍受人们青睐。
作为实现笔记本电脑360°翻转功能的转轴有了更严苛的设计要求。
体积更小、重量更轻、性能更优、种类多样化、设计生产快速化是转轴行业发展遇到的新挑战。
目前转轴从设计到生产需要约半年的漫长周期，在这个过程中通过对初始设计产品在笔记本电脑摇摆测试仪等仪器上进行各种测试，来确定产品功能和寿命是否满足要求。
整个周期时间久、效率低。
一、转轴结构强度分析转轴是一个频繁开合的部件，在实际测试及使用过程中转轴结构最容易发生失效形式是疲劳断裂，利用SolidWorks 和Workbench 协同仿真分析功能对转轴结构进行应力分布状况及疲劳寿命分析计算。

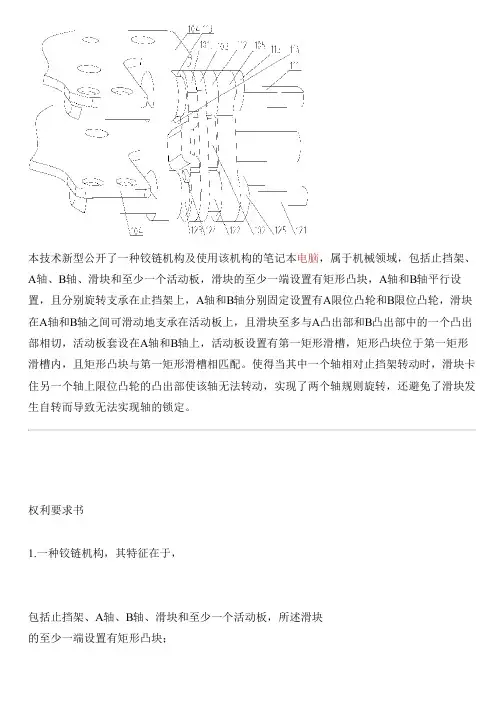

铰链机构及使用该机构的笔记本电脑的制作流程
本技术新型公开了一种铰链机构及使用该机构的笔记本电脑，属于机械领域，包括止挡架、A轴、B轴、滑块和至少一个活动板，滑块的至少一端设置有矩形凸块，A轴和B轴平行设置，且分别旋转支承在止挡架上，A轴和B轴分别固定设置有A限位凸轮和B限位凸轮，滑块在A轴和B轴之间可滑动地支承在活动板上，且滑块至多与A凸出部和B凸出部中的一个凸出部相切，活动板套设在A轴和B轴上，活动板设置有第一矩形滑槽，矩形凸块位于第一矩形滑槽内，且矩形凸块与第一矩形滑槽相匹配。
使得当其中一个轴相对止挡架转动时，滑块卡住另一个轴上限位凸轮的凸出部使该轴无法转动，实现了两个轴规则旋转，还避免了滑块发生自转而导致无法实现轴的锁定。
权利要求书1.一种铰链机构，其特征在于，包括止挡架、A轴、B轴、滑块和至少一个活动板，所述滑块的至少一端设置有矩形凸块；所述A轴和所述B轴平行设置，且分别旋转支承在所述止挡架上，所述A轴和所述B轴分别固定设置有A限位凸轮和B限位凸轮；所述A限位凸轮包括A基圆部和位于所述A基圆部上的A凸出部，所述B限位凸轮包括B基圆部和位于所述B基圆部上的B凸出部；所述滑块在所述A轴和所述B轴之间可滑动地支承在所述活动板上，且所述滑块至多与所述A凸出部和所述B凸出部中的一个凸出部相切；所述活动板套设在所述A轴和所述B轴上，且所述活动板分别与所述A轴、所述B轴转动连接，所述活动板设置有第一矩形滑槽，所述矩形凸块位于所述第一矩形滑槽内，且所述矩形凸块与所述第一矩形滑槽相匹配。
2.根据权利要求1所述的铰链机构，其特征在于，所述滑块的截面呈矩形，所述滑块的对应所述A限位凸轮和所述B限位凸轮处均呈圆弧状，并与所述A基圆部和所述B基圆部相匹配。
3.根据权利要求1所述的铰链机构，其特征在于，所述矩形凸块的尺寸小于所述滑块的尺寸，所述A限位凸轮和所述B限位凸轮之间的最小间距小于所述滑块的最大尺寸。
4.根据权利要求1所述的铰链机构，其特征在于，所述A轴和所述B轴分别固定设置有A轴锁止凸轮和B轴锁止凸轮，所述止挡架的对应所述A轴锁止凸轮和所述B轴锁止凸轮处分别设置有A轴限位凸块和B轴限位凸块。
一种笔记本电脑用旋转固定转轴[实用新型专利]
![一种笔记本电脑用旋转固定转轴[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/d83486f5a300a6c30d229f43.webp)
专利名称：一种笔记本电脑用旋转固定转轴专利类型：实用新型专利
发明人：汤冠俊
申请号：CN201821010115.9
申请日：20180628
公开号：CN208314634U
公开日：
20190101
专利内容由知识产权出版社提供
摘要：本实用新型揭示了一种笔记本电脑用旋转固定转轴，活动配接轴与固定端之间设有用于限制活动翻转页轴向位移的限位环凸，限位环凸上设有用于转轴类型分类的的标识环，固定端为扁平状主体，扁平状主体上设有豁口，扁平状主体的外形呈凹字型，液晶屏主体上设有用于容纳扁平状主体的凹型槽室。
本实用新型采用了特定结构的凹字型固定端和标识环的设计，一方面能增加转轴与液晶屏主体之间的配接稳定性，另一方面能起到视觉识别的作用，防止转轴组装错误的情况发生，间接地增加了组装效率。
另外固定端还增加了弧面倒角、广口端、过渡面等设计，进一步增加了固定端的装配稳定性、且同时降低了其装配空间需求。
整体设计巧妙、结构简洁、易于实施。
申请人：昆山俊康泰精密机件有限公司
地址：215300 江苏省苏州市昆山市周市镇兰泾支路8号4号房
国籍：CN
更多信息请下载全文后查看。
笔记本转轴的制作方法
本技术新型公开了一种笔记本转轴，包括轴和依次穿过的固定块、移动块、蝶型弹片、连接套、弹簧、支撑外壳、止动垫圈，所述固定块下端面设置有槽，轴的端盖位于槽内，固定块的上端面设置有两个以中心孔相对应分布的卡块，移动块的下端面设置有四个沿中心孔均匀分布的卡槽，所述卡块和卡槽相配合使用，支撑外壳将弹簧、连接套以及蝶型弹片、移动块罩住，且移动块的侧面形状与大小与支撑外壳内侧形状与大小相配合使用，支撑外壳旋转的时候，带动移动块同步旋转，轴从支撑外壳伸出后，通过止动垫圈卡住。
本技术新型通过设置上述结构，人们在使用笔记本电脑进行上盖开启和关闭的时候，体验度较好，便于在产业上推广和应用。
技术要求1.一种笔记本转轴，其特征在于，包括轴、固定块、移动块、蝶型弹片、连接套、弹簧、支撑外壳、止动垫圈，所述轴的一端为端盖，另一端依次穿过固定块、移动块、蝶型弹片、连接套、弹簧、支撑外壳、止动垫圈，所述固定块下端面设置有槽，轴的端盖位于槽内，固定块的上端面设置有两个以中心孔相对应分布的卡块，移动块的下端面设置有四个沿中心孔均匀分布的卡槽，所述卡块和卡槽相配合使用，所述移动块上端面与蝶型弹片下端面相连接，所述蝶型弹片上端面与连接套下端面相连接，弹簧套接于连接套上，支撑外壳将弹簧、连接套以及蝶型弹片、移动块罩住，且移动块的侧面形状与大小与支撑外壳内侧形状与大小相配合使用，支撑外壳旋转的时候，带动移动块同步旋转，轴从支撑外壳伸出后，通过止动垫圈卡住。
技术说明书笔记本转轴技术领域本技术新型涉及笔记本部件技术领域，特别是涉及一种笔记本转轴。
背景技术笔记本转轴是应用于笔记本上盖与笔记本主机壳相连接部位的部件，随着生产和生活的发展，人们对笔记本转轴的体验度也随之提高，鉴于此，本申请提供了一种笔记本转轴。
实用新型内容本技术新型的目的是为了满足人们对笔记本转轴的使用需求而提供一种笔记本转轴。
为实现本技术新型的目的，本技术新型所采用的技术方案是：一种笔记本转轴，包括轴、固定块、移动块、蝶型弹片、连接套、弹簧、支撑外壳、止动垫圈，所述轴的一端为端盖，另一端依次穿过固定块、移动块、蝶型弹片、连接套、弹簧、支撑外壳、止动垫圈，所述固定块下端面设置有槽，轴的端盖位于槽内，固定块的上端面设置有两个以中心孔相对应分布的卡块，移动块的下端面设置有四个沿中心孔均匀分布的卡槽，所述卡块和卡槽相配合使用，所述移动块上端面与蝶型弹片下端面相连接，所述蝶型弹片上端面与连接套下端面相连接，弹簧套接于连接套上，支撑外壳将弹簧、连接套以及蝶型弹片、移动块罩住，且移动块的侧面形状与大小与支撑外壳内侧形状与大小相配合使用，支撑外壳旋转的时候，带动移动块同步旋转，轴从支撑外壳伸出后，通过止动垫圈卡住。
360度旋转转轴机构[实用新型专利]
![360度旋转转轴机构[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f0808c48284ac850ac024235.webp)
专利名称：360度旋转转轴机构专利类型：实用新型专利
发明人：廖巧华
申请号：CN201920537919.2申请日：20190417
公开号：CN209800522U
公开日：
20191217
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种360度旋转转轴机构，其用于连接两个分离的部件，并使得两个部件可以相对做折叠或者翻转动作。
该转轴机构包括一对转轴，每一转轴的齿轮联动机构与限位片之间依次套设有支架、第一滑动件、第二滑动件以及弹簧，其中，两转轴上的第一滑动件相互连接固定。
支架相对第一滑动件凹设避让位，第一滑动件向避让位凸设凸起部。
支架与第二滑动件之间设有连杆，该连杆的本体设置在支架上，其第一端转动连接在第二滑动件。
支架上设有与转轴轴向垂直的滑槽，该滑槽内滑动设置有转柱，连杆的第二端与转柱的第一端转动连接，转柱的第二端连接在其对应的部件上。
申请人：深圳市斯蒙奇科技有限公司
地址：518000 广东省深圳市龙华区观澜街道高尔夫大道5号观澜湖国际大厦15楼A
国籍：CN
代理机构：深圳市中科创为专利代理有限公司
更多信息请下载全文后查看。
便于组装的笔记本转轴的生产技术
本技术新型公开了一种便于组装的笔记本转轴，涉及便于组装的笔记本转轴技术领域，包括螺纹杆，所述螺纹杆外侧的两侧对称套设有内螺纹套管，所述内螺纹套管的外侧套设有套管，所述套管的外侧设置有安装块，所述内螺纹套管远离螺纹杆的一侧套设有连接杆，所述连接杆远离内螺纹套管的一侧套设有安装块，所述安装块远离连接杆的一侧设置有固定板，所述固定板远离连接杆一侧的底部与顶部设置有第一固定柱。
该便于组装的笔记本转轴通过固定桩、固定板和第二固定柱的共同配合，将转轴固定与笔记本电脑相应的卡槽中，防止笔记本电脑因遭受外力而使屏幕与主体分离，真假转轴与电脑主题的紧密性，保护电脑屏幕，减少不必要的损失。
权利要求书1.一种便于组装的笔记本转轴，包括螺纹杆（4），其特征在于：所述螺纹杆（4）外侧的两侧对称套设有内螺纹套管（5），所述内螺纹套管（5）的外侧套设有套管（3），所述套管（3）的外侧设置有安装块（7），所述内螺纹套管（5）远离螺纹杆（4）的一侧套设有连接杆（8），所述连接杆（8）远离内螺纹套管（5）的一侧套设有安装块（7），所述安装块（7）远离连接杆（8）的一侧设置有固定板（9），所述固定板（9）远离连接杆（8）一侧的底部与顶部设置有第一固定柱（6），两组所述第一固定柱（6）相远离的两侧分别设置有固定桩（1），所述固定板（9）远离连接杆（8）一侧的中间位置处设置有第二固定柱（10）。
2.根据权利要求1所述的一种便于组装的笔记本转轴，其特征在于：所述内螺纹套管（5）的外侧设置有防滑纹（2），所述防滑纹（2）的位置与套管（3）相对应。
3.根据权利要求1所述的一种便于组装的笔记本转轴，其特征在于：所述内螺纹套管（5）的内部设置有内螺纹（11），所述内螺纹（11）与螺纹杆（4）外侧的螺纹相适配。
4.根据权利要求1所述的一种便于组装的笔记本转轴，其特征在于：所述固定桩（1）为弹性塑料材质的固定桩，且固定桩（1）与水平方向的夹角为45°。
