船舶空调系统及设备
空调回风比
单风管系统中央空调器
10
船舶辅机−第12章 船舶空调装置 [Marine Air Conditioning Plant]
(★)空调通风机 [A/C Fan/Blower] 叶片 放置位置 叶 型 后 弯 叶 型 前 弯 叶 型 原因 型式 原因
高速 系统
低速 系统
空气流经风机温升大。 压出 效率 高(速)后(弯)压(出) 式空 1. 提高制冷量；2. 提高 高 调器 制冷系数；3. 降低降温 工况送风温度； 低(速)前(弯)吸(入) 风量 吸入 空气流经风机温升小。 大 式空 使空气均匀地流过换热 尺寸 调器 器 小
末端电再热式 末端水换热式
4
船舶辅机−第12章 船舶空调装置 [Marine Air Conditioning Plant]
1-中央空调器 2-水冷却器 3-水加热器 4-循环水泵 5-有末端换热 器的诱导器 6-膨胀水箱 末端水换热式单风管系统 缺点：水系统成本布置、布风器成本高、凝水问题
5
船舶辅机−第12章 船舶空调装置 [Marine Air Conditioning Plant]
6 5’ 5 0
14
na me
d
船舶辅机−第12章 船舶空调装置 [Marine Air Conditioning Plant]
关于3点状态的推导：
新风状态点1(h1, d1)，干空气质量ma,1；回风状态点2(h2, d2)，干空气质量ma,2。 混合后干空气质量： ma,3 = ma,1 + ma,2 混合后湿空气中水蒸气质量：(ma,1+ma,2)d3=ma,1d1+ma,2 d2 ma , 2 d 3 − d1 = (d 2 − d 3 ) ma ,1 混合后湿空气焓值：(ma,1+ma,2)h3=ma,1h1+ma,2 h2 ma , 2 h3 − h1 h2 − h3 = h3 − h1 = (h2 − h3 ) d 3 − d1 d 2 − d 3 ma ,1 1-3与3-2热湿比相同，所以3在1和2的连线上。 ma , 2 d 3 − d1 13 = = 把m换算成风量G，得教材结论。 ma ,1 d 2 − d 3 23
船舶空调系统及设备介绍
船舶空调系统及设备介绍1. 引言船舶空调系统作为现代船舶中一个重要的组成部分，为船舶提供舒适的室内环境，有效控制温度、湿度和通风等参数，提高船员和乘客的工作、居住舒适性，同时保障重要设备的正常运行。
本文将介绍船舶空调系统的基本原理、主要设备以及其工作原理等内容。
2. 船舶空调系统基本原理船舶空调系统主要由空气处理设备、冷却设备、送风系统和控制系统等组成。
其基本工作原理为通过空气处理设备对室内空气进行处理，然后通过冷却设备冷却处理后的空气，并由送风系统将冷却后的空气送入船舱，达到控制船舶室内温度的目的。
控制系统则负责对整个船舶空调系统的运行状态进行监测和调节。
3. 船舶空调系统主要设备3.1 空气处理设备空气处理设备是船舶空调系统中的核心部件，负责对室内空气进行处理，包括过滤、加湿、除湿、加热等功能。
主要设备包括风机、过滤器、加热器、加湿器和除湿器等。
其中风机负责循环空气，过滤器用于过滤灰尘和污染物，加热器用于提供暖气，加湿器用于增加空气湿度，除湿器则用于降低空气湿度。
3.2 冷却设备船舶空调系统中的冷却设备主要由压缩机、冷凝器和蒸发器等组成。
其工作原理类似于家用空调，通过压缩机将制冷剂压缩成高温高压气体，然后通过冷凝器散发热量，将制冷剂冷却成高压液体，最后通过蒸发器将高压液体蒸发成低温低压气体，实现空气的冷却。
3.3 送风系统送风系统负责将冷却后的空气送入船舱，包括送风管道、风口、排风管道和排风扇等。
送风管道用于输送冷却后的空气，风口则用于调节风量和方向，排风管道将室内的污浊空气排出船舱，排风扇协助排出空气。
3.4 控制系统船舶空调系统的控制系统负责对整个系统的运行状态进行监测和调节，确保系统的正常运行。
控制系统可以通过传感器实时监测室内温度、湿度等参数，并根据设定值自动调节空调运行状态，实现自动控制。
4. 船舶空调系统工作原理船舶空调系统的工作原理是通过各个设备相互配合，共同完成船舶空间内的温度、湿度和通风等控制。
船舶空调系统及设备
船舶空调系统的未来发展趋势与挑战
集成化与模块化
将船舶空调系统与其他船舶系统 进行集成，实现模块化设计，提
高系统的集成度和可维护性。
技术更新与升级
随着科技的不断进步，船舶空调系 统需要不断进行技术更新和升级， 以满足更高的性能要求和环保标准 。
成本与经济效益在追求技术进步的 Nhomakorabea时，需要考虑 成本与经济效益的平衡，确保船舶 空调系统的普及和应用。
和混合式空调等。
组成
船舶空调系统通常由空气处理设备、冷热源设备、输配系统和控制系统等组成。其中， 空气处理设备包括各种风机、过滤器、加湿器、除湿器和加热器等；冷热源设备包括各 种制冷机组、热交换器和锅炉等；输配系统包括送风管路和回风管路等；控制系统包括
各种传感器、控制器和执行器等。
CHAPTER
02
燃油或燃气锅炉
利用燃油或燃气燃烧产生热量， 通过热交换器将热量传递给水或 空气，适用于大型船舶。
加湿设备
电热加湿器
利用电热元件将水加热至沸腾产生蒸 汽，通过蒸汽扩散加湿空气。
超声波加湿器
利用超声波振荡将水雾化成微小水滴 ，通过风扇吹出达到加湿效果。
除湿设备
冷却除湿器
通过冷却空气达到露点温度，使湿空气中的水分凝结成水滴排出。
船舶空调系统的设计流程
收集船舶使用需求、确定空调系统参数、选择合适的设备与材料、进行系统布局与安装设计、完成图纸和技术文 件。
船舶空调系统的节能设计
采用高效节能的空调设备
如使用双级压缩制冷系统、热回收型冷水机等，提高系统能效比 。
优化系统运行模式
根据船舶实际需求，采用分区控制、变风量运行等模式，降低能耗 。
船舶空调系统及设备
船舶中央空调主要设备简介
船舶中央空调主要设备简介作者：赵红伟来源：《科技信息·下旬刊》2017年第07期摘要：船用空调装置的目的是改善船上的作业和居住环境，自二十世纪30 年代开始采用。
船上空调设计的质量直接影响到船上人员的安全，身体健康和生活质量，考虑空调工作环境是潮湿，高盐分，颠簸的海上，生产设计时需要注意对空调各主要组件和系统进行选择。
关键词：压缩机；冷凝器；空气处理单元；布风器船用空调制冷系统包括压缩，冷凝器，热力膨胀阀（毛细管），蒸发器这四大组件控制制冷剂气液转换和热传递，压缩机将气态的制冷剂压缩成高温高压的气体，高温高压气体经过冷凝器的冷却，凝结成高压液体，高压液体经过热力膨胀阀进入蒸发器，在这个过程中高压液体再次汽化，蒸发器中制冷剂汽化吸收空气中的热量，从而降低环境温度，汽化后的制冷剂蒸汽返回压缩机进行下一次循环.船用中央空调还需经过空气处理单元（AHU）对冷却的空气进行加湿或加热处理，利用风机通过风管送到需要的处所，最后用布风器进行局部调节。
1船舶空调系统分类1.1按空气处理设备的设置分类（1）集中式空调系统。
所有的空气处理设备，包括风机、冷却器、加湿器、加热器、过滤器等都集中在一个空调机房内。
根据新风量又可分为封闭式系统（无新风），直流式系统（全新风），混合式系统（部分新风）。
（2）半集中式系统。
除了有集中空调机房外，被调节舱室内还设有冷、热交换装置等，对进入被调房间的空气再进行二次处理。
（3）全分散式系统。
这种机组，空气处理设备，风机集中箱体内，不设集中机房，可以安置在被调舱室或邻近舱内。
船舶上建居住舱室多，结构复杂，空间小且封闭，为方便施工，减少费用，一般采用集式空调系统。
考虑被调舱室人员的舒适和健康，又要节省能源，大多采用混合式系统，新风比根据规格书和船东要求选择。
1.2按蒸发器中冷却介质分类（1）直接蒸发式系统。
制冷剂在蒸发器冷却盘管内蒸发吸取空气热量，多用在制冷负荷不大，被调舱室较为集中的客、货轮上。
船用空调培训资料

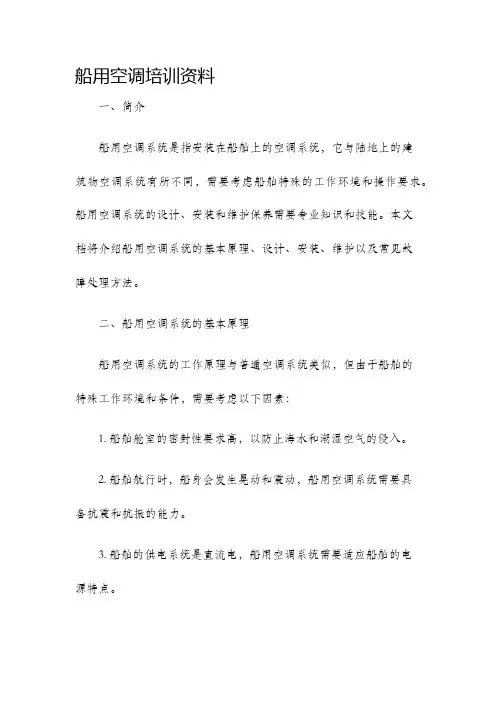

船用空调培训资料一、简介船用空调系统是指安装在船舶上的空调系统，它与陆地上的建筑物空调系统有所不同，需要考虑船舶特殊的工作环境和操作要求。
