DM6-25x7(P)型卧式矿用耐磨多级离心泵
卧式离心泵型号一览表
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
离心泵就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出，从而达到输送的目的。
离心泵有好多种，从使用上可以分为民用与工业用泵;从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。
卧式离心泵型号一览表。
DM12-25×6型矿用耐磨卧式多级泵

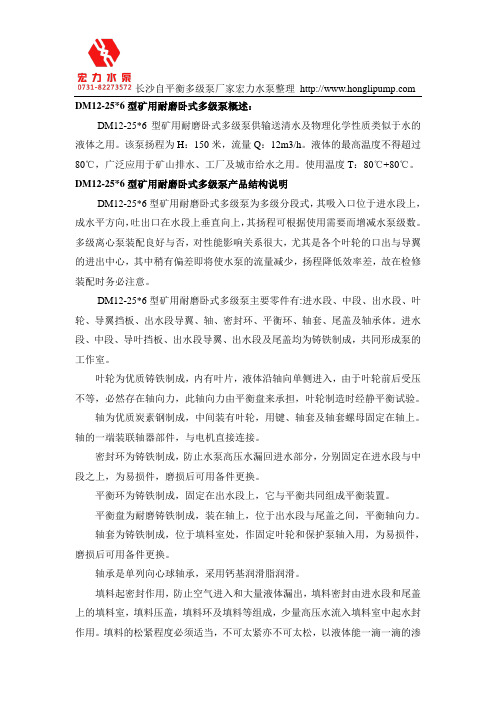

长沙自平衡多级泵厂家宏力水泵整理 DM12-25*6型矿用耐磨卧式多级泵概述：DM12-25*6型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：150米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM12-25*6型矿用耐磨卧式多级泵产品结构说明DM12-25*6型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM12-25*6型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗长沙自平衡多级泵厂家宏力水泵整理 出为准。
MD型卧式多级离心泵
MD型卧式多级离心泵概述该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。
具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。
可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。
我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。
MD型：该系列泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。
另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。
结构特点本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：2.1定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2.2转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。
整个转子支承在两端的轴承上。
转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
2.3平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
型号说明例：DY46-50×4MD—耐磨多级离心泵46—设计点流量为46m3/h50—设计点单级扬程为50m4—级数为4级例：100D16×3100—泵吸入口直径为100mmD—多级离心清水泵16—泵设计点单级扬程为16m3—级数为3级性能范围流量：Q=3.75～840m3/h扬程：H=19～680mMD型卧式多级离心泵MD型卧式多级离心泵结构图MD型泵参数流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径m3/h L/s mr/minKW电机功率KW电机型号6-25×33.756.37.51.041.52.081.952.522.8329501.952.522.834 Y112M-2405153222.5φ1396-25×43.756.37.51.041.52.082.63.363.7729502.63.363.777.5Y132S2-2405153222.5φ1396-25×53.756.37.51.041.52.083.054.24.7229503.054.24.727.5Y132S2-2405153222.5φ1396-25×63.756.37.51.041.52.083.95.045.6629503.95.045.6611Y160M1-2405153222.5φ1396-25×73.756.37.51.041.52.084.555.886.629504.555.886.611Y160M1-2405153222.5φ1396-25×8 3.75 1.04 5.2 2950 5.2 15 Y160M2-40 2 φ1396.37.5 1.52.086.727.556.727.552 515322.56-25×93.756.37.51.041.52.085.857.568.4929505.857.568.4915Y160M2-2405153222.5φ1396-25×103.756.37.51.041.52.086.518.419.4429506.518.419.4418.5 Y160L-2405153222.5φ1396-25×113.756.37.51.041.52.087.169.2510.3829507.169.2510.3818.5 Y160L-2405153222.5φ1396-25×123.756.37.51.041.52.087.8110.0911.3329507.8110.0911.3318.5 Y160L-2405153222.5φ1396-50×33.756.37.51.041.52.084.977.148.429504.977.148.411Y160M1-2323635333.5φ1986-50×43.756.37.51.041.52.086.639.5310.8929506.639.5310.8918.5 Y160L-2323635333.5φ1986-50×53.756.31.041.58.2912.229508.2912.2522 Y180M-2323633φ1987.5 2.08 513.6113.61 35 3.56-50×63.756.37.51.041.52.089.9514.2916.3329509.9514.2916.3330Y200L1-2323635333.5φ1986-50×73.756.37.51.041.752.08364350336295011.6116.6819.0830Y200L1-2323635333.5φ1986-50×83.756.37.51.041.752.08416400384295013.2719.621.7837Y200L2-2323635333.5φ1986-50×93.756.37.51.041.752.08468450432295014.9322.0524.537Y200L2-2323635333.5φ1986-50×103.756.37.51.041.752.08520500480295016.5924.527.2345 Y225M-2323635333.5φ1986-50×11 3.756.37.51.041.752.08572550528295018.2526.9629.9545 Y225M-2323635333.5φ1986-50×123.756.37.51.041.752.08624600576295019.9129.4132.6755 Y250M-2323635333.5φ19812-25×37.512.5152.083.474.1784.6756929503.594.44.947.5Y132S2-2485857222.5φ14612-25×47.512.5152.083.474.17112.81009229504.795.866.5911Y160M1-2485857222.5φ14612-25×57.512.5152.083.474.1714112511529505.997.338.2411Y160M1-2485857222.5φ14612-25×67.512.5152.083.474.17169.215013829507.198.89.8815Y160M2-2485857222.5φ14612-25×77.512.5152.083.474.17197.417516129508.3910.2711.5315Y160M2-2485857222.5φ14612-25×87.512.5152.083.474.17225.620018429509.5911.7313.1818.5 Y160L-2485857222.5φ14612-25×97.512.5152.083.474.17253.8225207295010.7913.214.8318.5 Y160L-2485857222.5φ14612-25×107.512.5152.083.474.17282250230295011.9914.6716.4822 Y180M-2485857222.5φ14612-25×117.512.5152.083.474.17310.2275253295013.1916.1418.1322 Y180M-2485857222.5φ14612-25×127.512.5152.083.474.17338.4300276295014.3917.619.7730Y200L1-2485857222.5φ14612-50×37.512.5152.083.474.171081009329507.8710.4211.8715Y160M2-2424948222.5φ19812-50×47.512.5152.083.474.17216200186295010.513.8915.8222Y180M一2424948222.5φ19812-50×57.512.5152.083.474.17270250232.5295013.1317.3619.7830Y200L一2424948222.5φ19812-50×67.512.5152.083.474.17324300279295015.7520.8423.7430Y200L1-2424948222.5φ19812-50×77.512.52.083.47378350295018.3824.3137Y200L2-2424922φ19815 4.17 325.527.7 48 2.512-50×87.512.5152.083.474.1743240037229502127.7831.6145 Y225M-2424948222.5φ19812-50×97.512.5152.083.474.17486450418.5295023.6331.2635.6145Y225M一2424948222.5φ19812-50×107.512.5152.083.474.17540500465295026.2634.7339.5755Y250M一2424948222.5φ19812-50×117.512.5152.083.474.17594550511.5295028.8838.243.5355Y250M一2424948222.5φ19812-50×127.512.5152.083.474.17648600558295031.5141.6847.4875Y280S一2424948222.5φ1986-80×34.267.51.171.672.08252240220295013.5520.4424.330Y200L1-23840372.42.94.6φ2356-80×44.267.51.171.672.08332320300295017.8627.2533.1445 Y225M-23840372.42.94.6φ23512-80×57.512.5152.083.474.17412400380295022.1634.0641.9855 Y250M-23840372.42.94.6φ23512-80×67.512.5152.083.474.17492480460295026.4640.8650.8255 Y250M-23840372.42.94.6φ23512-80×77.512.5152.083.474.17572560540295030.7647.659.6675 Y280S-23840372.42.94.6φ23512-80×87.512.5152.083.474.17652640600295035.0754.566.2875 Y280S-23840372.42.94.6φ23512-80×97.512.5152.083.474.17732720680295039.3761.3175.1290 Y280M-23840372.42.94.6φ23512-80×107.512.5152.083.474.17812800760295043.6768.1383.9690 Y280M-23840372.42.94.6φ23512-80×117.512.5152.083.474.17892880840295047.9774.9492.8110 Y315S-23840372.42.94.6φ23512-80×127.512.5152.083.474.17982860920295052.8173.23101.64132 Y315M-23840372.42.94.6φ23525-30×31525304.176.948.331029082.529507.579.149.9115Y160M2-25567682.22.22.4φ16025-30×41525304.176.948.33136120110295010.112.1913.2115Y160M2-25567682.42.94.6φ16025-30×51525304.176.948.33170150137.5295012.6215.2416.5222 Y180M-25567682.42.94.6φ16025-30×61525304.176.948.33204180165295015.1518.2919.8230Y200L1-25567682.42.94.6φ16025-30×71525304.176.948.33238210192.5295017.6721.3323.1230Y200L1-25567682.42.94.6φ16025-30×81525304.176.948.33272240220295020.224.3826.4337Y200L2-25567682.42.94.6φ16025-30×91525304.176.948.33306270247.5295022.7227.4329.7337Y200L2-25567682.22.22.4φ16025-30×1015254.176.94340300295025.2530.4845 Y225M-255672.22.2φ16030 8.33 275 33.04 68 2.425-50×31525284.176.947.78154.5150144295012.6217.021822 Y180M-25060612.42.72.8φ19625-50×41525284.176.947.78206200192295016.8322.692430Y200L1-25060612.42.72.8φ19625-50×51525284.176.947.78257.5250240295021.0328.363037Y200L2-25060612.42.72.8φ19625-50×61525284.176.947.78309300288295025.2434.043645 Y225M-25060612.42.72.8φ19625-50×71525284.176.947.78360.5350336295029.4539.714255 Y250M-25060612.42.72.8φ19625-50×81525284.176.947.78412400384295033.6645.384875 Y280S-25060612.42.72.8φ19625-50×91525284.176.947.78463.5450432295037.8651.065475 Y280S-25060612.42.72.8φ19625-50×101525284.176.947.78515500480295042.0756.736075 Y2806-25060612.42.72.8φ19625-50×111525284.176.947.78566550528295046.2462.46690 Y280M-25060612.42.72.8φ19625-50×121525284.176.947.78618600576295050.4968.0872110 Y315S-25060612.42.72.8φ19625-80×51525304.176.948.33440400380295038.2450.4355.4375 Y280S-24754563.13.33.8φ26025-80×61525304.176.948.33528480456295045.8960.5166.5290 Y280M-24754563.13.33.8φ26025-80×71525304.176.948.33616560532295053.5370.677.6190 Y280M-24754563.13.33.8φ26025-80×81525304.176.948.33704640608295061.1880.6988.7110 Y315S-24754563.13.33.8φ26025-80×91525304.176.948.33792720684295068.8390.7799.78132 Y315M-24754563.13.33.8φ26025-80×1015254.176.94880800295076.48100.8132 Y315M-247543.13.3φ26030 8.33 760 6110.8756 3.825-80×11 1525304.176.948.33928880818295086.3110.72120.36160Y315L1-24754563.13.33.8φ26025-80×121525304.176.948.331013960893295096.15121.02138.9160Y315L1-24754563.13.33.8φ26046-30×33046558.3312.815.31029081295012.0715.0316.3922 Y180M-26975742.42.84.6φ16246-30×43046558.3312.815.3136120108295016.120.0421.8630Y200L1-26975742.42.84.6φ16246-30×53046558.3312.815.3170150135295020.1225.0527.3237Y200L2-26975742.42.84.6φ16246-30×63046558.3312.815.3204180162295024.1530.0632.7937Y200L2-26975742.42.84.6φ16246-30×730468.3312.8238210295028.1835.0745 Y225M-269752.42.8φ16255 15.3 189 38.25 74 4.646-30×83046558.3312.815.3272240216295032.240.0843.7255 Y250M-26975742.42.84.6φ16246-30×93046558.3312.815.3306270243295036.2345.0949.1855 Y250M-26975742.42.84.6φ16246-30×103046558.3312.815.3340300270295040.2550.154.6575 Y280S-26975742.42.84.6φ16246-50×33046558.3312.815.3166.5150138295022.2926.8429.1137Y200L2-26170712.52.83.2φ21046-50×43046558.3312.815.3222200184295029.7335.7938.8145 Y225M-26170712.52.83.2φ21046-50×53046558.3312.815.3277.5250230295037.1644.7448.5255 Y250M-26170712.52.83.2φ21046-50×63046558.3312.815.3333300276295044.5953.6858.2275 Y280S-26170712.52.83.2φ21046-50×730468.3312.8388.5295052.0362.6390 Y280M-261702.52.8φ21055 15.3 35032267.92 71 3.246-50×83046558.3312.815.3444400368295059.4671.5877.6390 Y280M-26170712.52.83.2φ21046-50×93046558.3312.815.3499.5450414295066.8980.5387.33110 Y315S-26170712.52.83.2φ21046-50×103046558.3312.815.3555500460295074.3389.4897.04132 Y315M-26170712.52.83.2φ21046-50×113046558.3312.815.3610.5550506295081.7698.42106.74132 Y315M-26170712.52.83.2φ21046-50×123046558.3312.815.3666600552295089.19107.37116.45132 Y315M-26170712.52.83.2φ21046-80×546 12.78440400380295054.8378.2985.97160Y315L1-25964653.94.05.5φ26046-80×655 15.28528480295065.898.95110 Y315S-259643.94.0φ260456 103.1665 5.546-80×730 8.33 616560532295076.76109.61120.36132 Y315M-25964653.94.05.5φ26046-80×846 12.78704640608295087.73125.27137.55160Y315L1-25964653.94.05.5φ26046-80×92746547.512.515792720684295098.7140.93154.75220Y315M1-25964653.945.5φ26046-80×102746547.512.5158808007602950109.67156.59171.94220Y315M1-25964653.945.5φ26046-80×112746547.512.5159688808362950127.18172.3250Y355M2-25964653.945.5φ2606 189.2 546-80×122746547.512.51510569609122950131.69188.03206.66280Y355L1-25964653.945.5φ26085-45×3558510015.323.627.8153135117295033.740.5841.9255 Y250M-26877763.24.25.2φ20085-45×4558510015.323.627.8204180156295044.9354.1155.8975 Y280S-26877763.24.25.2φ20085-45×5558510015.323.627.8255225195295056.1667.6469.8790 Y280M-26877763.24.25.2φ20085-45×6558510015.323.627.8306270234295067.481.1683.84110 Y315S-26877763.24.25.2φ20085-45×7558510015.323.627.8357315273295078.6394.6997.82132 Y315M-26877763.24.25.2φ20085-45×8558515.323.6408360295089.88108.2132 Y315M-268773.24.2φ200100 27.8 312 2111.7976 5.285-45×9558510015.323.627.84594053512950101.1121.75125.77160Y315L1-26877763.24.25.2φ20085-45×10558510015.323.627.85104503902950118.5140.7148.6185 Y315L-26877763.24.25.2φ20085-67×3558510015.323.627.8222201183295053.6364.6268.2690 Y280M-26272733.34.04.4φ23585-67×4558510015.323.627.8296268244295071.586.1691.02110 Y315S-26272733.34.04.4φ23585-67×5558510015.323.627.8370335305295089.38107.7113.78132 Y315M-26272733.34.04.4φ23585-67×6 558510015.323.627.84444023662950107.26129.24136.5160Y315L1-26272733.34.04.4φ235385-67×7558510015.323.627.85184694272950125.14150.78159.29185 Y315L-26272733.34.04.4φ23585-67×8558510015.323.627.85925364882950143.01172.32182.05220Y315M1-26272733.34.04.4φ23585-67×9558510015.323.627.86666035492950160.89193.86204.8250Y355M2-26272733.34.04.4φ23585-67×10558510015.323.627.87406706102950187.9220239280Y355L1-26272733.34.04.4φ23585-80×4518510214.723.628.3352320304295082.86105.82118.93132 Y315M-25970713.54.54.3φ25585-80×5518510214.723.628.34404003802950103.57132.27148.66185 Y315L-25970713.54.54.3φ25585-80×6518510214.723.628.35284804562950124.29158.73178.4200Y315L2-25970713.54.54.3φ25585-80×7518510214.723.628.36165605322950145185.18208.13250Y315M2-25970713.54.54.3φ25585-80×8518510214.723.628.37046406082950165.72211.64237.87280Y355L1-25970713.54.54.3φ25585-80×9518510214.723.628.37927206842950186.44238.09315Y355L2-25970713.54.54.3φ255267.685-80×10518510214.723.628.38808007602950207.15264.55297.33355Y3555-2(6KV)5970713.54.54.3φ25585-100×3518510215.323.628.3330300285295093.53106.83123.69132 Y315M-24965643.84.64.4φ28285-100×4518510215.323.628.34404003802950124.71142.45164.93185 Y315L-24965643.84.64.4φ28285-100×5518510215.323.628.351851022950155.89178.06206.16220Y355M1-24965643.84.64.4φ28285-100×6518515.323.651852950187.07280Y355L1-249653.84.6φ282102 28.3 102 213.67247.3964 4.485-100×7518510215.323.628.351851022950218.25249.28288.62315Y355L2-24965643.84.64.4φ28285-100×8518510215.323.628.351851022950249.43284.9329.86355Y3555-26KV4965643.84.64.4φ28285-100×9518510215.323.628.351851022950280.61320.51371.09400Y3556-26KV4965643.84.64.4φ28285-100×1 0 518510215.323.628.351851022950311.79356.12412.3450Y4001-26KV4965643.84.64.4φ2822120-50×39612014026.733.338.9165150126.9295060.7562.8462.8390 Y280M-27178773.25.16.7φ213120-50×49612014026.733.338.9220200169.229508183.7983.77110 Y315S-27178773.25.16.7φ213120-50×59612014026.733.338.9275250211.52950101.26104.74104.72132 Y315M-27178773.25.16.7φ213120-50×69612014026.733.338.9330300253.82950121.51125.69125.66160Y315L1-27178773.25.16.7φ213120-50×79612014026.733.338.9385350296.12950141.76146.63146.6200Y315L2-27178773.25.16.7φ2131120-50×89612014026.733.338.9440400338.42950162.01167.58167.55200Y315L2-27178773.25.16.7φ213120-50×99612014026.733.338.9495450380.72950182.27188.53188.5280Y355M1-27178773.25.16.7φ213120-50×1 0 9612014026.733.338.95455004302950200.8209.61213.45250Y355M2-27178773.25.16.7φ213120-100×4 9612014426.733.3404203943602950161.5176.4190.8220Y355M1-26873743.84.55.5φ275120-100×5 9612014426.733.340525492.54502950201.8220.5238.5250Y355M2-26873743.84.55.5φ275120-100×6 9612026.733.36305912950242.2264.6315Y355L2-268733.84.5φ275144 40 540 286.2 74 5.5120-100×7 9612014426.733.340735689.56302950282.6308.7333.9355 Y3555-26873743.84.55.5φ275120-100×8 9612014426.733.3408407887202950323352.8381.6400 Y3556-26873743.84.55.5φ275120-100×9 9612014426.733.340945886.58102950363.3396.9429.3450 Y4001-26873743.84.55.5φ275120-100×10 9612014426.733.34010509859002950403.7441476.9500 Y4002-26873743.84.55.5φ275120-100×11 9612014426.733.34011551083.59902950444.1485.1524.7560 Y4003-26873743.84.55.5φ275120-100×12 9612014426.733.3401260118210802950484.5529.2572.4630 Y4004-26873743.84.55.5φ275150-30×311915019033.141.752.8999085.5295044.5644.8254.6175 Y280S-27282813.84.35φ172150-30×4119 33.1 132 2950 59.41 90 Y280M-2 72 3.8 φ172150 190 41.752.812011459.7872.8282814.35150-30×511915019033.141.752.8165150142.5295074.2674.7295.34110 Y315S-27282813.84.35φ172150-30×611915019033.141.752.8198180171295089.1289.67109.23132 Y315M-27282813.84.35φ172150-30×711915019033.141.752.8231210119.52950103.97104.61127.44160Y315L1-27282813.84.35φ172150-30×811915019033.141.752.82642402282950118.82119.56145.64160Y315L1-27282813.84.35φ172150-30×911915019033.141.752.8297270256.52950133.68134.5163.8185 Y315L-27282813.84.35φ172。
卧式多级离心泵型号一览表及结构图
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
卧式多级离心泵由于具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
故常被用来输送清水或物理化学性质类似于水的其他液体。
而用户若能清晰的了解卧式多级离心泵型号一览表及结构图，那么就能根据自身工程所需要挑选出一款优秀的机泵，为此上海沈泉管道离心泵厂家就为大家整理出了以下内容。
卧式多级泵型号有D、DM、DF、DY、DG、TSWA型泵系卧式、单吸多级、分段式离心泵。
为此，厂家就以其中的TSWA型卧式多级离心泵来为大家讲解。
TSWA型卧式多级离心泵概述：卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。
具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
主要输送清水或物理化学性质类似于水的其他液体。
产品执行家B/T1051-93《多级离心泵型式与基本参数》标准。
TSWA型卧式多级离心泵技术参数：流量：18-155m3/h，扬程：18-270m，功率：2.2-180kw，转速：1450r/min，口径：φ50-φ150，温度范围：0-+80℃，工作压力：≤3.0Mpa。
卧式多级离心泵结构图：卧式多级离心泵结构说明：本型泵为单吸多级节段式结构.其吸入口为水平方向.吐出口为垂直向上布置.设有50、70、100、125 150等五种口径.用户可根据流量、扬程的需求选择不同口径.和级数的泵来得到满足。
本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理。
泵的转子部件由中碳钢轴、锈铁叶轮、平衝盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮更好的动静平衝及平衡盘的水力平衝作用.使得泵运行起来十分平稳.且矂声低、振动小。
D6-25x5(P)型卧式多级清水离心泵
D6-25x5(P)型卧式多级清水离心泵用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。
适用于矿山、工厂和城市给排水工程之用。
型号/参数：6-25x5(P)流量：3.75m3/h 、1.04L/s扬程：127m转速：2950r/min轴功率：3.05kw配带电动机：Y2-132S2-2效率：40%汽蚀量：2.0m叶轮直径：139mm泵的重量：182kg长沙中联泵业有限公司是一家专业生产D6-25x5(P)型卧式多级清水离心泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于的D(P)型卧式多级清水离心泵信息请咨询长沙中联泵业有限公司。
卧式离心泵型号及参数
卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。
它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。
下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。
1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。
此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。
D6-25多级离心泵
D6-25多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
多级离心泵的意义在于提高设定压力。
D型卧式、单吸多级、分段式离心泵。
具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
D6-25多级离心泵型号意义： D6-25多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
D6-25多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D6-25多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
离心泵数据表
1 2 3 操作介质 腐蚀成份和浓度 5 正常流量/额定 6 ppm 入口压力 7 m3/h 出口压力 4 8 MPa(g) 9 扬程 固体颗粒成份和含量 10 m 11 ppm 12 安装位置（室内、露天、顶棚） 13 环境温度：（℃）最低/最高 15 16 驱动机要求用 恒速电动机 17 叶 外径 最大 额定 18 轮 闭式 半开式 开式 19 传动方式 20 联轴器 21 底座 22 23 轴承润滑方式 直联 弹性柱销 泵驱动机公用 油脂 油雾润滑 三角皮带 mm 单吸 膜片（盘） 泵驱动机分离 油浴润滑 压力润滑 / / 碳钢 不锈钢 ℃ 进口 出口 主密封/辅助密封冲洗方案 外冲洗液/隔离液 压力 外冲洗液/隔离液 流量 名称/流量 急冷液 流量 （V） / / / Mpa(G) m3/h m3/h m3/h 双吸 变速箱 结构参数 蒸汽轮机 变速电动机 安装方式 泵 剖分形式 壳 泵壳形式 设计压力 接管 DN(mm) PN(Mpa) 底脚 径向 悬臂式 密封面 中心线 轴向 两端支撑式 水压试验 方 水平 水平 圆筒式 MPa(G) 位 垂直 垂直 接近中心线 立式 现 场 泵位号 需要台数 1台 单泵操作条件 除盐水（纯水） ppm m3/h 操作温度 正常/最高 操作温度下密度 kg/m3 操作温度下粘度 ℃ kg/m3 cp MPa kW m 泵名称 型号 2#除盐水泵 IH100-65-315
修改
MPa(g) 操作温度下蒸汽压(表） MPa(g) 轴功率，（正常流量时） MPa(g) 防爆/燃区域分类 ppm 条 件 海拔高度 气压 有效汽蚀余量
m
（kPa)
24 机械密封形式分类编码 25 外冲洗液/隔离液 名称 26 外冲洗液/隔离液 温度 27 外冲洗液/隔离液 管路 28 冷却水管路布置方案 29 30 电动机型号 31 选用功率 （kw) 32 防爆等级/防护等级 33 接线盒进线方式/个数 34 是否自启动 35 36 流量 37 扬程 38 必需汽蚀余量 39 40 41 42 43 材料等级 44 轴/轴套 45 46 47 48 49 质 50 量 51 kg 泵 传动装置 总计 驱动机 底座 泵 ○底座 ○地角螺栓 ○联轴器及护套 ○润滑油系统 泵壳 泵壳耐磨环 供 货 ○ 工厂检查 ○ 水压试验 ○ ○ 额定 额定 是 泵 否 性
中国离心泵十大名牌十大卧式耐磨耐腐蚀离心泵品牌排行榜
中国离心泵十大名牌十大卧式耐磨耐腐蚀离心泵品牌排行榜1.上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2. 新疆百利万通机电设备有限公司新疆百利万通机电设备有限公司成立于2018年，位于乌鲁木齐市星河水泵市场及恒汇机电城主要经营：水泵，滴灌泵，管道泵，多级泵，渣浆泵，压滤机入料泵，双吸泵，离心泵，潜水泵，深井泵，污水泵，化工泵，无塔供水设备吗，广泛应用于生活给水，农用排灌、化工、制药、造纸、石油、采矿、建筑、冶金、消防等各行各业。
3. 湖南中开泵业有限公司湖南中开泵业有限公司(中开泵业、中泵、长泵特泵、汨罗制泵)是长沙水泵行业知名水泵制造厂家，注册商标“长一制泵”，长沙水泵厂始建于1951年，曾用名称长沙通大集团长沙水泵厂，长沙工业泵总厂，长沙天鹅工业泵厂，于1951年正式建厂，多年来一直从是国内知名的专业中开泵-多级泵-双吸泵-立式斜流泵-冷凝泵-凝结水泵-立式长轴泵-清水泵-船用挖砂泵等泵类设计、研发和生产的综合泵业公司。
4. 四川三台力达泵业有限公司四川三台力达泵业有限公司,成立于1995年,现座落于三台县青东坝工业集中区四号路;注册资本2000万元,拥有资产1.2亿余元,员工130余人，其中中高级专业技术管理人员40余人。
公司厂区占地面积80余亩，包括办公大楼、生产车间、职工宿舍、活动中心等建筑。
具有模具制造、铸锻件生产、理化检验、机械加工、装配、测试的完整泵制造体系。
有各类主要设备200余台(套)，其中包括大型立车、铣床、龙门刨、抛丸机、新型造型机、1.5吨中频炉、600吨液压机、自动测试台架、大型清洗机等在内的重点设备达30余台(套)。
年生产能力20000余台，大口径可达1m，能生产制造灰铸铁、球墨铸铁、不锈钢、高分子材料等众多材质的产品。
DF6-25×6耐腐蚀卧式多级离心泵.化工泵,不锈钢多级泵,多级离心泵,多级泵
DF6-25×6耐腐蚀卧式多级离心泵概述：DF6-25×6耐腐蚀卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：150米，流量Q：6m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF6-25×6耐腐蚀卧式多级离心泵产品结构说明DF6-25×6耐腐蚀卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF6-25×6耐腐蚀卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DM6-25x7(P)型卧式矿用耐磨多级离心泵用于输送颗粒含量≤1.5%，粒度≤13mm，温度为20℃-80℃的矿山排水及其他类似的污水。
1.主要参数
型号/参数：6-25x7(P)
流量：3.75m3/h、 1.04L/s
扬程：178m
转速：2950r/min
轴功率：4.55kw
配带电动机：Y2-160M1-2
效率：40%
汽蚀量：2.0m
叶轮直径：139mm
泵的重量：206kg
2.主要用途
●在工业设备中的锅炉供水系统和冷凝水输送
●在石油化工，煤化工、化学工业介质输送
●在剪切设备中的冷水输送
●在除氧化设备中的压力水输送
●在工业过程中的高压水生产
●化工工艺流程
●油田注水，矿山排水
●卤液采输
●压缩机、脱壳机等设备的水输送
3.工作原理
泵轴在电动机的带动下旋转，对液体作
功，使其能量增加，液体由吸入池经由泵的进
水段、正叶轮、正导叶、中段、口、过渡管、
次级进水段、反叶轮、反导叶、出水段的垂直
源源不断的送出。
4.泵的结构
泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。
●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件
组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管
●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。
●轴的密封形式有机械密封和填料密封两种。
泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。
在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。
●该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接向看，泵为顺时针方向旋转。
●电机常规配置为Y2系列电机，在有可燃易爆气体的场合采机。
