供气系统基础知识
常见问题燃气基础知识
燃气基础知识管道燃气主要有哪几种?成分是什么？答：常见的管道燃气有天然气、液化石油气、焦炉煤气等。
天然气主要成分是甲烷；液化石油气主要成分有丙烷、丙烯等；焦炉煤气主要成分是甲烷、氢气，天然气与液化石油气、煤气比较具有安全、高效、节能、清洁等优点。
什么是天然气？答：“天然气”是一种一次性不可再生的矿物能源，是存在于地下岩石储集层中以甲烷为主体的混合气体的统称。
它是优于石油和煤等其他矿物能源燃料的优质燃料和化工原料，享有“未来燃料”或者“绿色燃料”的美誉。
天然气为什么会有味道？答：天然气的主要成分是甲烷，它本身是一种无色、无味、无毒的可燃气体。
燃气公司在供气时为了用户便于察觉，加入了臭味剂四氢噻酚，只要有少量的天然气泄漏，人们就会闻到特殊的臭味。
加臭剂是否有危害？答：目前国内外多数企业使用的加臭剂是四氢噻酚（TH T），其化学性质稳定、气味存留时间久、烧后无残留物、不污染环境，不会危害健康。
根据国标（CB50028-2006）规定，对无毒燃气（天然气、液化石油气）的加臭以爆炸下限20%察觉为标准，天然气的加注量标准为20mg/m3。
天然气燃烧的废气成份是什么？对人身体有危害吗？答：天然气对人的身体无害，但是有窒息作用，空气中天然气的浓度达到25%—30%时，人会出现头晕、乏力、呼吸加快等窒息前的症状。
长时间吸入就可能致人窒息。
天然气完全燃烧主要产生的废气是二氧化碳，二氧化碳在新鲜空气中含量低于0.04%时对人体无害，但是当超过这个含量时，也可能会使人发生呼吸困难或窒息。
因此，在使用过程中注意保持室内的良好通风。
天然气有没有毒性？答：天然气本身是无毒性的，而且由于天然气比空气轻，泄露后一般会迅速往高处飘散，一般情况下不太可能达到30%以上的浓度，所以发生使人窒息的情况也极少。
燃气安全生产基本知识
燃气安全生产基础知识燃气安全生产是指在涉及燃气使用、储存、运输和生产过程中，采取一系列措施保障人民生命财产安全的工作。
以下是关于燃气安全生产的基础知识：1. 燃气的种类：常见的燃气有天然气和液化石油气（LPG）。
天然气是一种由甲烷等成分组成的气体，在市区或供气管道内进行供应；LPG是一种液态的气体，常见的有丙烷和丁烷，通常存放在气罐中。
2. 燃气的特性：燃气是易燃、易爆物质，具有无色、无味、无毒等特点。
由于无法直接感知其存在，需要特殊的安全措施来保障使用过程中的安全。
3. 燃气管道系统：在城市供气系统中，燃气通过管道送到用户户内。
这些管道系统需要定期检修和维护，以确保其完好无损、无漏气现象，并安装适当的阀门和安全装置。
4. 燃气器具使用：燃气器具包括燃气灶具、燃气热水器、燃气壁炉等。
在使用这些器具时，需要注意以下几点：- 确保燃气器具符合安全标准，并定期进行维护和保养；- 避免使用老旧、损坏或没有合法销售凭证的燃气器具；- 注意正常使用 5. 燃气泄漏的识别和处理：燃气泄漏是燃气安全的重要隐患，需要及时识别和处理。
以下是一些常见的燃气泄漏迹象和处理方法：- 异味：燃气本身无味，但加入了一种特殊的臭味剂（一般是硫化氢）来帮助人们识别泄漏。
如果闻到类似腐烂的臭鸡蛋味，可能是燃气泄漏的迹象，应立即采取行动；- 气体的声响：泄漏的燃气可能会产生吹气声、嘶嘶声等；- 气体的表现形式：燃气泄漏可能导致气味浓度较高的区域出现雾状、白烟或霓虹灯效果；- 外部火焰：当燃气泄漏时，外部可能会有明火或闪光现象；5.处理燃气泄漏的方法：- 关闭燃气管道进气阀门，切勿操作电器或开启明火；- 打开门窗通风，尽可能让泄漏气体迅速扩散；- 离开泄漏现场，远离明火和任何可能引发火灾的地方，警示他人切勿进入泄漏区域；- 立即拨打紧急救援电话，通知相关部门前来处理。
6. 使用燃气的注意事项：- 燃气使用环境要保持通风良好，避免密闭空间内使用燃气器具； - 使用燃气器具时，要时刻留意火焰是否正常，遇到异常应立即停止使用；- 不要将易燃杂物放置在燃气附近，避免引发火灾；- 长时间离开家时，应关掉煤气总阀或房内的燃气器具；- 不要将燃气管道暴露在阳光下，以免加速老化和损坏；- 定期检查燃气设施和管道，有问题及时维修或更换；- 不要使用不合格或非法制造的燃气器具。
天然气输配系统基础知识培训教材
天然气输配系统基础知识培训教材第一节天然气输配系统的构成1、城市燃气的供应方式（1）管道天然气指通过长输管道把天然气引入到各个城市。
（2）液化天然气（缩写为LNG）指在一个大气压下，天然气被冷却至约-162℃时，可以由气态转变成液态，其体积约小为同量气态天然气体积的1/600，重量仅为同体积水的45%左右。
(3)压缩天然气（缩写为CNG）指把天然气加压到20—25Mpa的压力后以气态储存在容器中的方式。
它与管道天然气的组分相同。
图2-12、天然气管道输配系统的构成天然气从气井开采出来以后，经过矿场集输管道集中到净化厂，处理后，由长输管道输送至城市管网，供给工业和民用的用户。
由气井到用户，天然气都在密闭的状态下输送，形成一个输气系统。
长输管道是连接气田净化处理厂与城市之间的干线输气管道，它具有输气量大，压力高，运距长的特点。
城市燃气管道由门站，线路工程及其附属设施组成，根据用户情况和管线距离条件，输气管道设有调压站，计量站及阀室，通过分输站或计量站将天然气调压后输往城镇配气管网或直接输往用户。
接受站(门站)负责接受天然气输入城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制与调节向城镇供应的天然气的流量与压力，必要时还需对天然气进行净化。
第二节城市燃气管网的分类及其选择1 根据用途分类1）长距离输气管线其干管及支管的末端连接城市或大型工业企业，作为该供应区的气源点。
2）城市燃气管道3）工业企业燃气管道2 根据敷设方式分类1）地下燃气管道一般在城市中常采用地下敷设。
2）架空燃气管道在管道通过障碍时，或在工厂区为了管理维修方便，采用架空敷设。
3 根据输气压力分类天然气管道之所以要根据输气压力来分级，是因为天然气管道的气密性与其他管道相比，有特别严格的要求，漏气可能导致火灾、爆炸、中毒或其他事故。
管道中的压力越高，管道接头脱开或管道本身出现裂缝的可能性和危险性也越大。
当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的要求也不同。

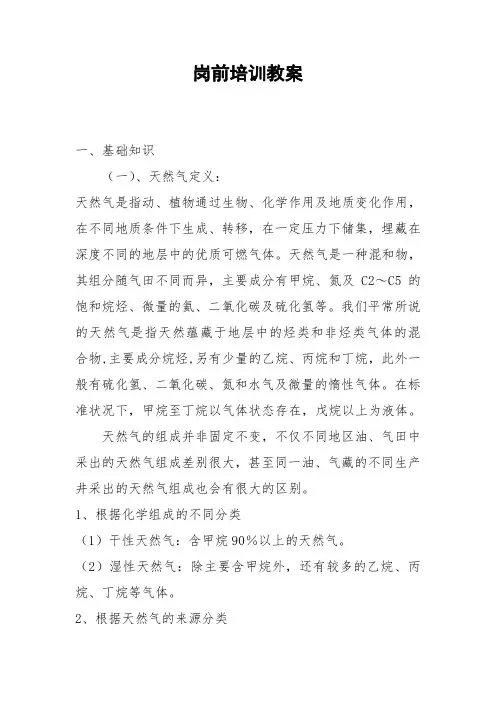

LNG基础知识
岗前培训教案一、基础知识（一）、天然气定义：天然气是指动、植物通过生物、化学作用及地质变化作用，在不同地质条件下生成、转移，在一定压力下储集，埋藏在深度不同的地层中的优质可燃气体。
天然气是一种混和物，其组分随气田不同而异，主要成分有甲烷、氮及C2～C5的饱和烷烃、微量的氦、二氧化碳及硫化氢等。
我们平常所说的天然气是指天然蕴藏于地层中的烃类和非烃类气体的混合物,主要成分烷烃,另有少量的乙烷、丙烷和丁烷，此外一般有硫化氢、二氧化碳、氮和水气及微量的惰性气体。
在标准状况下，甲烷至丁烷以气体状态存在，戊烷以上为液体。
天然气的组成并非固定不变，不仅不同地区油、气田中采出的天然气组成差别很大，甚至同一油、气藏的不同生产井采出的天然气组成也会有很大的区别。
1、根据化学组成的不同分类（1）干性天然气：含甲烷90％以上的天然气。
（2）湿性天然气：除主要含甲烷外，还有较多的乙烷、丙烷、丁烷等气体。
2、根据天然气的来源分类（1）纯天然气:气藏中通过采气井开采出来的天然气称为气井气.这种气体属于干性气体,主要成分是甲烷.（2）油田伴生气：系指在油藏中与原油呈平衡接触的气体,包括游离气和溶解在原油中的溶解气两种。
油田气是与石油伴生的,是天然气的一种，从化学组成来说属于湿性天然气.开采时与原油一起打出,气油比（m3/t）一般在20-500范围内.这种气体中含有60％-90％的甲烷，10％-40％的乙烷、丙烷、丁烷和高碳烷烃。
（3）凝析气田气：是含有容易液化的丙烷和丁烷成分的富天然气。
这种气体通常含有甲烷85%～90%，碳三到碳五约2%～5％。
可采用压缩法、吸附法或低温分离法，将后者分离出去制液化石油气。
(4）矿井气口从井下煤层抽出的矿井气，习惯称为矿井瓦斯气.另外一种分类法:伴生气、非伴生气.伴随原油共生，与原油同时被采出的油田气叫伴生气;非伴生气包括纯气田天然气和凝析气田天然气两种.（二)天然气的储运（天然气应用分类）天然气是以气态燃用，但储运方式有管输天然气、压缩天然气、液化天然气等多种形式。
燃气安全基础知识100题
燃气安全基础知识及基本技能100题一、基础知识（30题)1、燃气的组成答:燃气由多种气体组成的混合气体，主要由低级烃(甲、乙、丙、丁烷，乙、丙、丁烯）氢气和一氧化碳等可燃组分，二氧化碳、氮气和氧气等不可燃组成，以及氨、硫化物、氰化物、水蒸气、焦油、萘和灰尘等杂质所组成2、容积膨胀答：燃气的体积会随温度的变化而变化。
液态碳氢化合物的容积膨胀系数大约比水大16倍.在灌装容器时必须考虑由温度变化引起的容积增大，留出必需的气相空间容积。
3、燃气的热值答：燃气的热值是指单位数量(1Nm³或1Kg）燃气完全燃烧时所释放的全部热量，单位分别为KJ/N m³和KJ/Kg，燃气工程常用KJ/N m³,液化石油气常用KJ/Kg.燃气热值可分低热值和高热值，高热值是指单位数量的燃气完全燃烧后，其燃烧产物和周围环境恢复至燃烧前温度，而其中的水蒸气被凝结成同温度水后放出的全部热量;低热值是指单位数量的燃气完全燃烧后，其燃烧产物和周围环境恢复至燃烧前温度，而不计其中水蒸气凝结时所放出的热量。
4、什么是CNGCNG即压缩天然气，是指将天然气通过压缩机压缩至20至25Mpa（体积缩小约200至250倍)储存在特定的高压容器中以方便进行运输或使用的压缩气体。
5、什么是LNGLNG即液化天然气,是指通过特定的工艺流程将天然气在常压下深冷至-162℃,使天然气由气态转变为液态（体积缩小约600倍），储存在特定的低温容器中便于运输和使用的低温液体。
6、LNG术语LNG：液化天然气 NG：天然气BOG：是指自然气化的低温气体。
EAG:安全放散的低温气体。
饱和蒸气压：在一定温度下，当气液两相处于一种动态平衡状态时的绝对压力。
饱和蒸气压随温度的升高而增大.7、LNG的基本特性1）LNG是气液两相同时存在的物质。
2)温度在—90到—162℃之间，温度越低，越耐储存,越安全。
3)温度升高，饱和蒸气压升高；温度降低，饱和蒸气压降低。
燃气基础知识第五章燃气设施
装置安全阀、放散管、压力检测装置和排污阀。 ▪ 液化石油气储罐上除设置液相、气相管以外，还应考虑设置
安全阀、放散管、液位计、压力表和排污阀。 ▪ 燃气场站生产区内严禁的行为：使用非防爆型无线通讯设备、
携带火种进入、未经批准从事可能产生火花的操作。
▪ 集中放散装置宜设置在站内全年最小频率风向的上风侧。 ▪ 地上固定容积的燃气储罐应设置的检测及控制装置：压力检
测装置、全泄放装置、紧急切断装置。 ▪ 燃气厂站消防系统应根据以下因素设置：燃气气质、运行条
件、火灾危险性。 ▪ 以下场所应设置低温检测报警连锁装置：液化天然气储罐区、
液化天然气气化区、可能发生低温燃气泄漏区。 ▪ 压缩天然气场站在以下情况下不得进行加气或卸气作业：雷
于0.75时，应在箱体上、下各设不低于1%箱底面积通风口； 当燃气相对密度不大于0.75时，可仅在箱体上部设不低于 4%箱底面积通风口。
p2 p1
（二）选择方法
换算公式 ： （1）亚临界状态
（2）临界状态 ≤
式中 Q0—调压器实际通过最大能力，m3/h； ∆P—调压器实际压降，Pa； ρ0—燃气实际密度，kg/m3； P1—调压器入口燃气绝对压力，Pa； P2—调压器出口燃气绝对压力，Pa；
2.高压储罐 V
VC
P
PC P0
(1)圆筒形储罐（图5-3）(2)球形储罐 （图5-4）
高压储气罐的有效储气容积：
式中V— 贮气罐的有效储气容积（m3）； VC— 贮气罐的几何容积（m3）； P— 最高工作压力（105Pa）； PC— 贮气罐最低允许压力（105Pa），其值取决于罐出口处连
城镇燃气基础知识培训
机关单位等的用气。
（3）工业企业生产用气：工业企业生产设备和生产过程为燃
料的用气。
（4）采暖通风和空调用气。
（5）交通工具用气。
（6）发电用气。
（7）化工原料用气。
（8）其他用气：农业用气。
14
燃气用户用气指标：
用气量指标又称用气额度，是计算各类用户用气量的基础，
通常是对典型用户用气情况进行调查和测定，以综合分析得到的
（折算为热量）。
4.采暖和空调用气指标。
5.汽车用气指标。
15
2.2 城镇燃气需用工况
城市各类用户用气情况具有不均匀的特点，可以分为月不均匀 性（或季节不均匀性）、日不均匀性和时不均匀性。
影响月用气工况的主要因素是气候条件，影响居民生活及公共 建筑用气月不均匀性的主要因素是气候条件，工业企业用气的月 不均匀规律主要取决于生产工艺的性质。
平均用气量作为气量指候的影响。
*城镇的规划和设计，首先要涉及年用气量。
1.居民生活用气指标：每人每年消耗的燃气量（折算为热量）。
2.工业用户用气指标：根据工业产品、设备、用气定额和产量来
确定，主要与生产工艺及当地气象条件有关。
3.商业用气指标：单位成品或单位设施或每人每年消耗的燃气量
10，水化物：如碳氢化合物中的水分超过一定含量，在一定温度
压力条件下，会和水形成结晶化合物，水化物的生成，会缩小管
道的流通断面，甚至堵塞管线、阀件和设备。
11，燃气的热值：燃气的热值是指单位数量燃气完全燃烧时所放
出的全部热量。单位分别为kJ/kmol、kJ/Nm3、kJ/kg。燃气工程常
用kJ/Nm3。
减少与消除事故影响设施检查报警设施设备安全防护设施防爆设施作业场所保护设施安全警示设施泄压和止逆流设施紧急处理设施防止火灾蔓延设施灭火设施紧急个体处置设施应急救援设施逃生避难设施劳动防护用品和装备液位计压力表加臭装置安全阀超压截断装置爆破片224城镇燃气的运输与配送23大量的天然气通常经输气管线送至远离气田的城镇和工业区
实验室常用系统分析-供气、供水和综合智能(标准版)
实验室常用系统分析-供气、供水和综合智能（标准版）
实验室是进行科研和教学活动的重要场所，其设备和环境对实验结果具有直接影响。
为了确保实验室的正常运行，实验室供气、供水和综合智能系统的设计与分析至关重要。
一、供气系统
1. 实验室供气系统主要包括：压缩空气、氮气、氧气、氢气等。
2. 供气系统的设计应满足实验室设备对气体的需求，同时考虑气体的安全性、稳定性及经济性。
3. 供气系统应配备压力表、流量计、气体分析仪等检测设备，以确保气体质量和供应量的准确性。
4. 实验室应定期对供气系统进行检查和维护，确保供气系统的安全运行。
二、供水系统
1. 实验室供水系统主要包括：饮用水、实验用水、冷却用水等。
2. 供水系统的设计应满足实验室设备对水的需求，同时考虑水质、水压及经济性。
3. 供水系统应配备水表、水质分析仪等检测设备，以确保水质质量和供应量的准确性。
4. 实验室应定期对供水系统进行检查和维护，确保供水系统的安全运行。
三、综合智能系统
1. 综合智能系统包括实验室环境监控、实验设备控制、实验室安全监控等。
2. 综合智能系统应具备实时监测、数据处理、报警等功能，以保证实验室的正常运行。
3. 综合智能系统应能对实验室内的气体、水质、温度、湿度等环境参数进行监测和控制。
4. 实验室应定期对综合智能系统进行检查和维护，确保系统的安全、稳定、高效运行。
实验室供气、供水和综合智能系统的分析与设计是实验室建设的重要环节。
只有充分考虑实验室的需求和特点，才能确保实验室的正常运行，为科研和教学活动提供有力支持。
城市燃气基础知识
（O2）。如果居民用户在使用灶具或热水器时不注意通风，室内的氧 气会大量减少，造成天然气的不完全燃烧。不完全燃烧的后果就是产 生有毒的一氧化碳（CO），最终可能导致使用者中毒,反应式为: 2CH4+3O2→2CO+4H2O。
爆炸极限：可燃气体和空气的混合物遇明火而引起爆炸时的可
临界压力
在临界温度下，使气体液化所需的压力称为临界压力。
沸点
通常所说的沸点是指一定压力下液体沸腾气化时的温度。
饱和蒸气压
简称蒸气压，就是在一定温度下密闭容器中的液体及其蒸气处于 动态平衡时的绝对压力。蒸气压随温度升高而增大。
气化
物质从液态变成气态的过程叫气化。在其过程中，要吸收大量的热。 气化过程中一般有两种方式：一是蒸发；二是沸腾。
气田气：由气井开采出的可燃气体。主要成分是甲烷，约占98％左右。
平均热值：38MJ/NM3（合9080kcal)。
石油伴生气：随石油开采一起喷出，经分离而获得。乙烷含量较高，平
均热值：42 MJ/NM3(合9910kcal)。
凝析气田气：天然气开采过程中，从天然气中凝析出的一部分石油轻质
馏分。戊烷含量较高，平均热值：46 MJ/NM3(合10992kcal)。
因此： 2／0.21＝9.52
（空气中氧含量为21%）
即1体积的天然气充分燃烧至少需要消耗9.52体积的空气。 实际上，实际供给燃具的空气量V与理论空气量V0之比称为过剩空气系 数a，即：V=aV0。对于民用灶具，a：1.2—1.6，对工业燃烧器，a： 1.05—1.10
六、天然气化学性质一：燃烧特性 不完全燃烧:天然气的主要成分是甲烷（CH4），它本身是一种
燃气基本知识(一)
天然气的性质
• ☆化学性质
• （2）氧化反应
• 甲烷最基本的氧化反应就是燃烧： • CH4+2O2→CO2+2H2O • 甲烷的含氢量在所有烃中是最高的，达到 了25%，因此相同质量的气态烃完全燃烧， 甲烷的耗氧量最高。 • 燃烧模拟图：q甲烷的燃烧\甲烷的燃烧.avi
天然气的性质
• ☆化学性质
• •
•
•
世界天然气发展史
• 市场发展期 • 1) 发现大气田(美国)或大量进口天然气资源(日 本、韩国)以及建设区域管道等标志性工程。 • 2) 天然气工业逐步得到重视，在国民经济和一 次能源结构中的地位显著提高。 • 3) 基础设施建设速度加快，区域之间管道和输 配网络建成。 • 4) 天然气消费量迅速增长，用途逐渐扩大。
我国天然气发展
• 我国是世界上较早开发利用天然气的国家之一。 然而，由于受以煤为主的能源结构、经济发展水 平、能源政策等因素的影响，天然气在我国一直 没有得到大规模地开发利用。 • 1980～2000年，我国天然气消费量年均增长率仅 为2.8%，远低于一次能源消费增长率(4.2%)。 • 2000年后，随着我国天然气资源勘探开发不断取 得突破，探明储量和产量不断增加，特别是2004 年“西气东输”管道项目正式商业运作，我国天 然气工业由启动期进入快速发展期，天然气消费 市场迅速扩大，天然气占一次能源消费结构中的 比例也逐步提高。 • 2008年我国天然气消费量达807亿m3，比2004年 的消费量翻了一番，年均增速达19.4%，天然气 在一次能源消费结构的比重由2.6%提高到3.8%。
天然气输配系统
输气干线
主要输气干线
• • • • • • • • • • • • • • • • • （一）陕京线（一线、二线、三线） 西起长庆榆林气田，途径陕西、河北、天津、北京 （二）兰银线 西起青海涩北油田，途径青海、甘肃、宁夏 （三）长宁线 西起青海涩北油田，途径青海西宁、甘肃兰州 （四）靖西线 西起长庆靖边气田，途径延安、咸阳、西安 （五）长呼线 西起鄂尔多斯西峰油田、长庆油田 ，途径鄂尔多斯、呼和浩特、包头 （六）川气东输 西起普光气田，途径四川、重庆、湖北、湖南、安徽、浙江、上海 （七）中缅线 南起缅甸，途径缅甸曼德勒、云南 （八）中俄线 北起俄罗斯，途径俄罗斯、黑龙江、吉林、辽宁、北京 （九）西气东输（一线、二线、三线）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分 供气系统基础知识
常用供气系统简介
贮槽
汽化器 减压装置
1.液态气站：
低温槽车
液相
至用户管网
气相
2.杜瓦瓶 ：
杜瓦瓶
3. 气瓶：
集装格形式
散瓶形式
常用供气系统简介
过滤器
4. 现场制气：
气包
气包
空气输出 用户管网
空压机
冷干机
N2 PSA
N2 输出
制氮机
5. 真空：
气包
用户管网
6.混合气体 ：
防明火及回火 钢瓶 防火防静电 防窒息 钢瓶 钢瓶/低温贮槽
二氧化碳 CO2 无色无臭，惰性气体
* 乙炔、丙烷、二氧化碳在常温下均以液态形式储存于钢瓶中。
* 乙炔能与铜和含铜超过70%的铜合金反应形成具有爆炸性的乙炔化物，应选用铁和钢材。
* 所有的气体使用站区应保持通风，应充分考虑到安全、消防及救疗措施。
常用气体知识
易燃气体在空气中的燃烧极限
（体积百分含量的极限） 气体名称 上限 下限
乙炔C2H2
氢气 H2 丙烷C3H8 丁烷C4H10 甲烷CH4
2%
4% 2% 2% 5%
81%
75% 12ቤተ መጻሕፍቲ ባይዱ 9% 14%
l 比较起来，乙炔和氢气的易燃含量极限非常宽，说明它们将在一个变化范围较大的情 况下同空气（氧气）形成易爆混合物。
气源A
混合气体 A:80% + B:20%
气源B
常用气体知识
常用工业气体性能及安全简介
名称 氮气 氧气 氩气 氢气 乙炔 丙烷 符号 N2 O2 Ar H2 C2H2 C3H8 物化性能 无色无臭，惰性气体 无色无臭，助燃 无色无臭，惰性气体 无色无臭，极易燃烧 无色有毒有味极易燃烧 无色无臭，极易燃烧 安全性 防窒息 禁油脂 防窒息 防火防静电 储存形式 钢瓶/低温贮槽 钢瓶/低温贮槽 钢瓶/低温贮槽 钢瓶 用途 热处理保护气体 医用，切割 焊接保护气体 热处理、混合气等 切割 切割 焊接保护气体
