邯郸万博园座测量方案

1.工程概况
邯郸东方万博园小区1#、3#、楼工程位于邯郸高新开发区东环路和友谊路交叉口东北角，本工程为地下一层汽车库和自行车库；建筑高度分别为:79.750m、79.90m,结构形式为框剪结构。

2.编制依据
工程测量规范GB50026-93；
建筑施工图纸；
邯郸市规划院提供的大地坐标点及高程控制点；
万博园工程基坑开挖方案；
万博园工程现场施工平面布置图；
3. 平面控制点的布置及施测

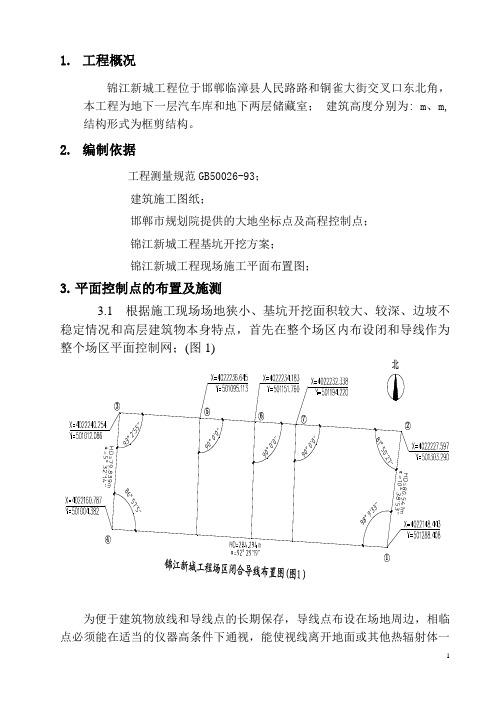

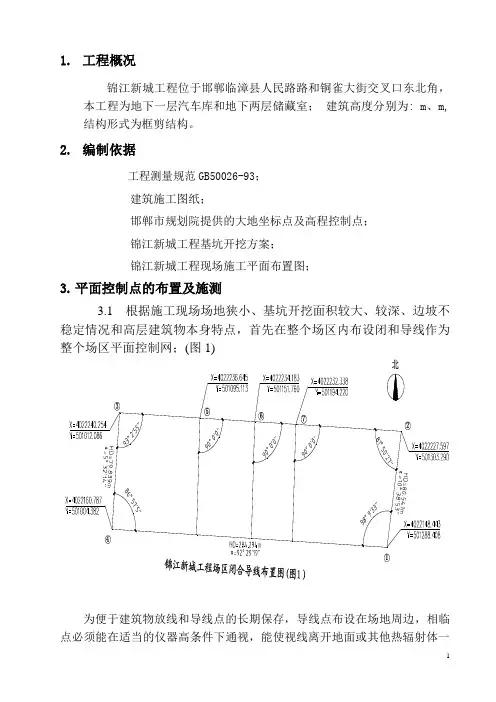

3.1 根据施工现场场地狭小、基坑开挖面积较大、较深、边坡不稳定情况和高层建筑物本身特点，首先在整个场区内布设闭和导线作为整个场区平面控制网；(图1)
为便于建筑物放线和导线点的长期保存，导线点布设在场地周边道路上，相临点必须能在适当的仪器高条件下通视，能使视线离开地面或其他热辐射体一定距离，以减少大气折光的影响；并利用规划院提供的基准点不定时复测，防止室外温度过高机动车辆碾压沥青路面和边坡位移所造成的控制点偏移。

该建筑场地面积小于1km 2,导线全长＜1.2km,故为三级导线,导线测角中误差≤12〞,测距中误差15mm,测距相对中误差为≤1/7000。

本工程导线测量使用北京博飞BTS-6082C 型全站仪，仪器测角精度为2″，测距精度±（3mm+2ppm. D ）,测量结果均能满足三级导线的各项精度要求； 对于闭和差在容许偏差值内的应进行闭和差的调整，最后计算出各导线点的正确坐标值；若超出容许值范围的，则应重新检查外业观测资料或重新进行测量。

3.2 在±0.00以下实体施工中，首先利用建筑物附近控制网（点）测出建筑物长主轴线，利用全站仪测设主控轴线要求定位中误差≤10mm ，测角中误差 ≤5〞，测距相对中误差≤1/20000。

经改正后的主轴线，其直线度和垂直度≤5〞，长主轴线上的定位点不得少于3个；放样后的主轴线点位应进行角度观测，检查直线度，直线度的限差,应在180°±5〞以内。

轴交点，在长轴线上丈量全长后确定；测定交角的测角中误差不应超过2.5〞；若交角不为180°，调整计算公式：
δ=- a ²b (90°- B )²
1
a+b 2 ρ
示意图: δ a
β b δ
δ
调整方法,是将各点位置按同一改正值δ沿横向移动,使在一直线上,如β小于180°, δ为正值,则中间点往上移,两端点往下移,反之亦然。

短轴线，应根据长轴线定向后确定，其精度应与长轴线相同，交角的限差应在90°±10〞以内。

根据测定的主轴线测角、量距定出其他各控制轴线,并引测到基坑外围，使其形成独立的单位工程建筑轴线平面控制网，待基坑挖完后直接向下投测，投测轴线点的偏差不大于3mm；
3.3 地上采用内控法，利用激光垂准仪进行竖向平面控制点的传递。

当主楼施工到±0.00m，在一层平台砼未浇注前埋设内控点，内控点预埋150³150mm钢板要高出砼面10～20mm，以十字刻划或钻孔为标志,各流水段内控点留设不少于4点；(内控点布置见后附图2)
内控点以建筑轴线和辅助控制线为依据投测，偏差不超过3mm，经角度和距离检测后改正到设计位置上。

每层楼板内控点的竖向留置为150mm³150mm或直径150mm的圆洞，洞口周围要高出砼楼板面10～20mm(防止养护时向下流水)，洞口竖向不得有钢筋和架杆通过，洞口不能影响梁的结构，洞口与外围轴线的间距要便于操作仪器。

内控点用激光垂准仪投测到施工层后，要进行角度和距离检核，经改正合格后用细十字墨线准确标定其点位，以便以后恢复使用，改正合格后的内控点组成轴线控制线，依轴线控制线测出建筑物各轴线。

该工程要求全高竖向轴线偏差不大于15mm。

用J3级激光垂准仪竖向投点，其轴线偏差能够满足上述要求。

为了不给轴线放样留有误差余地，为了减少相邻层轴线偏差，内控点每隔40m左右的高度向上转移一次，做为下一阶段竖向投点的依据。

3.4椭圆部分的主轴线和椭圆曲线的放样:椭圆内主轴线与相临建筑物轴线平行，放样方法与其他建筑物相同；
(1) 椭圆曲线部分的放样采用坐标计算法。

根据设计已知条件，椭圆长轴的设计尺寸a=22.500m,短轴设计尺寸b=9.800m,该椭圆的标准方程式为：
X2/22.52+y2/9.82=1
椭圆曲线点坐标计算表
（2）施工放样
1）. 根据施工图设计,确定椭圆平面的中心点位置和主轴线的方位。

2). 以长轴(X)为主轴线，以长轴和短轴(Y) 交点为中心原点。

3). 在长轴上分别量取1、2、3、4²²²²²24点（点间距为1
米），分别做长轴的垂线，量取Y值，得出各曲线点，最后将各点连接成顺滑的椭圆曲线。

4.高程施工测量控制
4.1 根据规划院提供的国家四等高程控制点（1619#）绝对高程
54.520m向建筑物四周引测固定的高程控制点，南侧5个，北侧4个，
距基坑至少5m且保证该标高不能下沉或移动（见附图2）。

4.2. 水准点按四等水准测量要求施测。

4.3 所有控制点必须设专人保护，定期巡视，并且每月复核一次，
使用前必须进行校核。

4.4 基础施工（即±0.00以下）利用塔尺将标高传入基础坑内，且
基坑四周不低于四点（每一个方向不低于一点）校核后方可引测其他控制标高。

示意图
4.5 ±0.00以上高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，可采用悬吊钢尺的方法。

每层高度上至少设两个以上的水准点，两次导入误差必须符合规范要求，否则独立施测两次，每层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核。

在固定的竖向钢筋上抄测结构＋0.5m控制点，以供结构施工标高控制，且必须校核无误。

4.6 室内装饰面施工时，标高控制线引测建筑+0.5m标高线，要求
交圈闭合，误差在2mm内。

5. 轴线及高程点放样程序
5.1 基础
5.2 地上结构施工
各层在竖向模板拆除后立即抄测建筑+0.5m水平控制线标高并报验
（以便检查浇筑后质量及下一步施工）。

5.3 二次结构及装修工程
6. 施工时各项限差和质量保证措施
6.1 为保证误差在允许限差以内，各种控制测量必须按照GB50026-93 操作按规范进行，各项限差必须达到下列要求。

6.2 控制轴线，轴线相互差
＜
20m 1/7000 （相对误差）。

≥20m 对于轴线小于±3mm 。

6.3 各种结构控制线相对于轴线≤±3mm 。

6.4 标高小于±5mm 。

6.5 垂直度层高≤8mm ，全高1/1000.且不大于3mm 。

7. 细部放样应遵循下列原则：
7.1 用于细部测量的控制点或线必须经过检验。

7.2 施工测量放样工作必须坚持由整体到局部、由控制到碎部的原
则。

7.3 有方格网的必须校正对角线和内角。

7.4 方向控制尽量使用距离较长的点控制较短的点。

8. 测量复核措施及资料的整改
8.1 细部放样采用不同人员，不同仪器或钢尺进行，条件不允许的可
独立施测两次。

8.2 外业记录采用统一格式，装订成册，回到内业及时整理，并填写
有关表格，并由不同人员将原始记录及有关表格进行复核，对于
特殊测量要有技术总结和相关说明。

9. 仪器保养和使用制度
9.1 仪器实行专人负责制，建立测量仪器管理台帐，由专人保管。

9.2 所有仪器必须每年校准检定一次，在仪器上粘贴校准状态
标签，并具备合格的计量检测证书。

9.3 仪器在运输过程中，必须手提，抱等规范操作，禁止置于振动
的车上。

9.4 仪器现场使用时，测量人员不得离开仪器。

10. 施工测量工作的组织、管理
施工测量管理人员组成
10.1 所有检测人员必须持证上岗。

10.2 到现场放样前,必须先熟悉图纸,对图纸技术交底中的有关尺寸进行计算,复核,制定具体的方案后方可进场。

10.3 项目部将放样工作完成后,经主管技术员和质量检查员自检无误后,必须报监理公司有关人员检查验收后,方可进行下道工序的工作。

10.4 所有测量人员必须熟悉控制点的布置,并经常巡视控制点的保存情况,如有破坏应及时汇报。

10.5 经常与专业测量人员保持联系,及时掌握图纸变更,洽商,并及时将变更内容反应到图纸上。

10.6 爱护仪器,经常进行擦拭,检查仪器保持清洁、灵敏,并定期维修，保证完好状态。

10.7 有关外业资料要及时收集整理。
