讨论滑坡体滑动面的鉴定方法
滑坡的调查识别
滑坡的调查识别滑坡的调查是滑坡处治链条中最重要，最基础的环节，是对滑坡进行定性、规模、边界和滑坡特征进行初步初步确定的必要步骤。
其内容包括地形地貌的调查、坡体结构调查、水文地质调查、地表裂缝调查等多个内容。
一、地形地貌调查首先在待调查坡体的对面，或采用无人机和卫星图片等对坡体进行全局查看，对坡体的基本形态，如斜坡是否存在相对低凹圈椅状地貌、斜坡是否顺直或存在自然陡坎、河岸是否突出，是否存在双沟同源、植物类型是否突变等宏观现象进行调查，这是防止出现滑坡遗漏或有效分析大型滑坡的关键一步。
其次，在掌握坡体全局的基础上，近距离核查坡体是否存在后缘滑坡凹地或滑坡湖、是否存在前缘鼓胀形态、坡体上是否存在马刀树、醉汉林，坡体渗水点、地表裂缝和结构物开裂情况形态、坡脚下部河流阶地的冲刷情况和砂卵石层的分布形态、是否存在断层和坡体岩层与前缘与两侧相邻稳定山体的产状、岩性等是否连续等相对微观现象的调查。
必要时可在疑似滑坡的周界部位进行适当的挖探。
当然，有些老滑坡由于年代久远，滑坡地貌形态不明显，这需要结合其它调查和勘察进行核查。
经调查核查符合以上地形地貌的斜坡可初步确定是否可将坡体定性为不良地质体，需在下一步地质勘察时进行验证是否为滑坡。
需要说明的是要重视潜在工程滑坡的调查。
有些堆积体自然坡度平缓说明其坡体力学性质较低，对工程扰动的敏感性较高，故应特别需要注意“面善心恶”的坡体调查和超前预判，防止工程开挖或加载引发工程滑坡。
如某高速公路在长43km的平缓红层残坡积为主的地层通过，造成工程施工期间发生约130余处工程滑坡、滑塌，工程变更达8亿元之巨，教训是深刻的。
二、坡体结构调查坡体结构是控制坡体稳定性的关键因素顺倾岩土体容易出现顺层滑坡、斜交和反倾坡体的稳定性就相对较高，但往往可能出现崩塌和落石掉块。
破碎基岩斜坡开挖后容易出现牵引，块状坡体稳定性较高而抗变形能力较强，断层的对岩土体的完整程度、地下水等具有控制性因素。

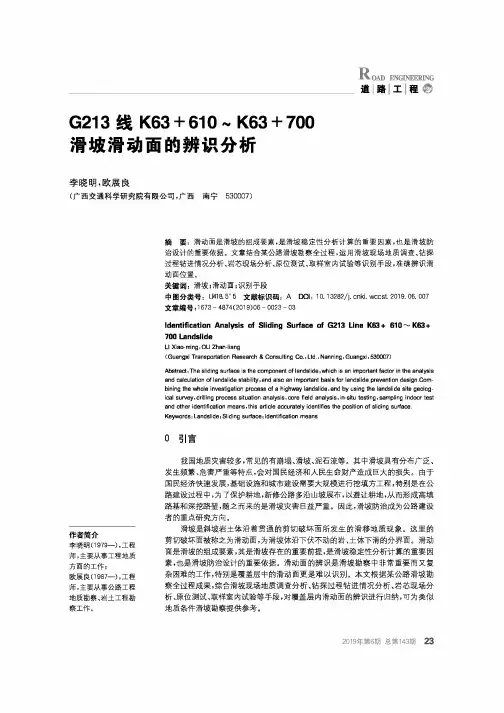

G213线K63+610~K63+700 滑坡滑动面的辨识分析
R oad engineering道丨路|工|程勃G213线K63+610-K63+700滑坡滑动面的辨识分析李晓明，欧展良(广西交通科学研究院有限公司，广西南宁530007)摘要：滑动面是滑坡的组成要素,是滑坡稳定性分析计算的重要因素，也是滑坡防治设计的重要依据。
文章结合某公路滑坡勘察全过程，运用滑坡现场地质调查、钻探过程钻进情况分析、岩芯现场分析、原位测试、取样室内试验等识别手段，准确辨识滑动面位置。
关键词：滑坡;滑动面;识别手段中图分类号：U4m5+5文献标识码：A DOI：10.T3282/ki.wccst.2019.06.007文章编号：1673-4874(2019)06-0023-03Identification Analysis of Sliding Surface of G213Line K63+610〜K63+700LandslideLI Xiao-mi ng,OU Zhan-liang(Guangxi Transportation Research&Consulting Co.,Ltd.,Nanning,Guangxi,530007)Abstract：The sliding surface is the component of landslide,which is an important factor in the analysisand calculation of landslide stability,and also an important basis for landslide prevention -bining the whole investigation process of a highway Iandslide,and by using the landslide si怕geological survey,drilling process situation analysis,core field analysis,in-situ怕sting,sampling indoor testand other identification means,this article accurately identifies the position of sliding surface.Keywords:Landslide；Sliding surface；Identification means0引言作者简介李晓明(1979—),工程师，主要从事工程地质方面的工作；欧展良(1987—),工程师，主要从事公路工程地质勘察、岩土工程勘察工作。

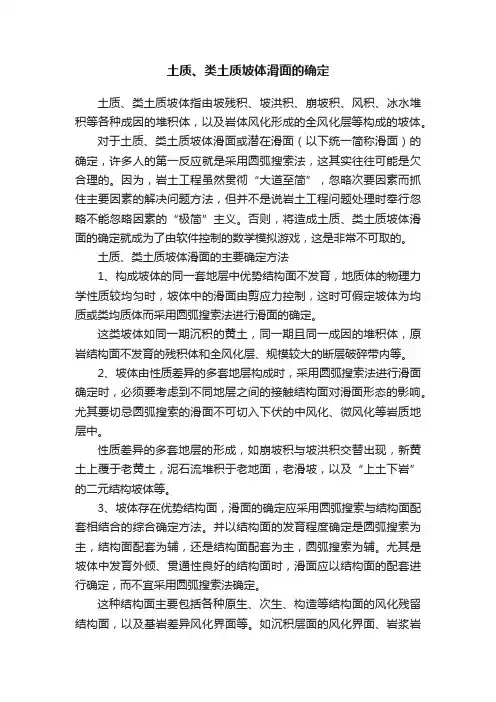

土质、类土质坡体滑面的确定
土质、类土质坡体滑面的确定土质、类土质坡体指由坡残积、坡洪积、崩坡积、风积、冰水堆积等各种成因的堆积体，以及岩体风化形成的全风化层等构成的坡体。
对于土质、类土质坡体滑面或潜在滑面（以下统一简称滑面）的确定，许多人的第一反应就是采用圆弧搜索法，这其实往往可能是欠合理的。
因为，岩土工程虽然贯彻“大道至简”，忽略次要因素而抓住主要因素的解决问题方法，但并不是说岩土工程问题处理时奉行忽略不能忽略因素的“极简”主义。
否则，将造成土质、类土质坡体滑面的确定就成为了由软件控制的数学模拟游戏，这是非常不可取的。
土质、类土质坡体滑面的主要确定方法1、构成坡体的同一套地层中优势结构面不发育，地质体的物理力学性质较均匀时，坡体中的滑面由剪应力控制，这时可假定坡体为均质或类均质体而采用圆弧搜索法进行滑面的确定。
这类坡体如同一期沉积的黄土，同一期且同一成因的堆积体，原岩结构面不发育的残积体和全风化层、规模较大的断层破碎带内等。
2、坡体由性质差异的多套地层构成时，采用圆弧搜索法进行滑面确定时，必须要考虑到不同地层之间的接触结构面对滑面形态的影响。
尤其要切忌圆弧搜索的滑面不可切入下伏的中风化、微风化等岩质地层中。
性质差异的多套地层的形成，如崩坡积与坡洪积交替出现，新黄土上覆于老黄土，泥石流堆积于老地面，老滑坡，以及“上土下岩”的二元结构坡体等。
3、坡体存在优势结构面，滑面的确定应采用圆弧搜索与结构面配套相结合的综合确定方法。
并以结构面的发育程度确定是圆弧搜索为主，结构面配套为辅，还是结构面配套为主，圆弧搜索为辅。
尤其是坡体中发育外倾、贯通性良好的结构面时，滑面应以结构面的配套进行确定，而不宜采用圆弧搜索法确定。
这种结构面主要包括各种原生、次生、构造等结构面的风化残留结构面，以及基岩差异风化界面等。
如沉积层面的风化界面、岩浆岩的原生结构面岩脉侵入风化界面、差异风化界面、4、坡体出现变形时，圆弧搜索法确定滑面时应以坡面出现裂缝的位置为边界条件，即滑面一般情况下不可越过坡面裂缝而人为加大滑体范围，尤其是坡面上出现长大贯通性裂缝时，圆弧搜索法确定的控制性滑面就不应越过裂缝的限制边界。
滑坡勘察
二、滑坡的调查测绘
5、不同类型滑坡的调查要点 （1）粘性土滑坡 调查重点：a.土层的成因，裂隙的组数、性质、产状、发育程度 及充填情况；b.地表形态，边坡开挖情况，地表水和地下水的 分布、汇集和排泄情况；c.土层中的软弱层、砾石层、结构层 、气候作用层、夹砂层、下伏基岩顶面形态等；d.当地的降雨 量、蒸发、日照、气温变化情况。 （2）堆积土滑坡 调查重点：a.不同成分的堆积土的成因、分布，不同堆积土层的 顶底面软弱夹层，下伏基岩顶面的形态、岩土风化及其富水情 况；b.地表水和地下水的分布和活动情况及补给和排泄条件。 （3）堆填土滑坡 调查重点：a.填土的类别、特征及堆填方式；b.软弱土层的分布 、含水情况及下伏基岩顶面形态；c.原地形坡形和坡度，填土 两侧积水和地下水出露位置、排泄条件；d.雨水下渗及振动对 填土稳定性的影响。
三、滑坡勘探
2、井水观测：滑坡区及其附近有水井，应调查井的位置、高程、 开挖时穿透的地层和厚度，测定水位、水温及其变化。 3、钻孔中地下水观测：应测定初见水位和稳定水位，分析地下水 与当地构造线和含水断裂带的关系，并与降水观测相结合分析 其补给来源。 4、水文地质试验：滑坡区一般不采用注水和压水试验，但应进行 抽（提）水试验确定涌水量、彼此间的水力联系及含水层的渗 透系数，为滑坡分析及排水工程设计提供依据。
三、滑坡勘探
（3）钻进中应分层封水，查明各层水的初见和稳定水位、含水层 的位置和厚度，对出水量较大的含水层，特别是作用于滑动带 的含水层应进行抽（提）水试验，测定其涌水量，测定其涌水 量，并配合物探测定其流向和流速，必要时作水力联系试验。 （4）钻探过程中应分层采取土样、岩样、水样，重点是与滑动带 有关的地层。 5、岩芯鉴定 （1）钻探岩芯取出后应摆放整齐，不得颠倒或混乱，按上下顺序 编号。应边钻进边鉴定、边分析，及时整理岩芯记录，以便随 时掌握地层和含水状态变化，不可全孔钻完才鉴定。鉴定中不 能随意破坏岩芯，因为岩芯中包含的滑动面需待岩芯晾干后敲 击震裂才能发现。 （2）鉴定中应特别注意各种裂面上有无擦痕，注意构造擦痕与滑 坡擦痕的区分，应保留滑动面岩芯。 （3）应在现场逐层测定岩土的天然容重和含水量，绘制γ-h曲线

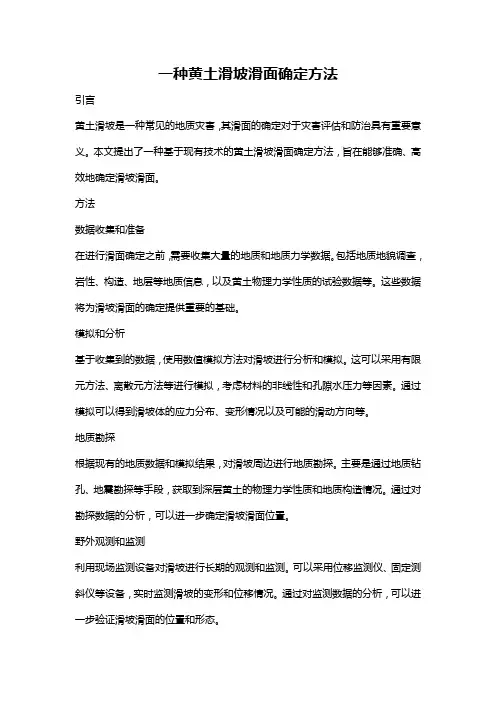

一种黄土滑坡滑面确定方法
一种黄土滑坡滑面确定方法引言黄土滑坡是一种常见的地质灾害，其滑面的确定对于灾害评估和防治具有重要意义。
本文提出了一种基于现有技术的黄土滑坡滑面确定方法，旨在能够准确、高效地确定滑坡滑面。
方法数据收集和准备在进行滑面确定之前，需要收集大量的地质和地质力学数据。
包括地质地貌调查，岩性、构造、地层等地质信息，以及黄土物理力学性质的试验数据等。
这些数据将为滑坡滑面的确定提供重要的基础。
模拟和分析基于收集到的数据，使用数值模拟方法对滑坡进行分析和模拟。
这可以采用有限元方法、离散元方法等进行模拟，考虑材料的非线性和孔隙水压力等因素。
通过模拟可以得到滑坡体的应力分布、变形情况以及可能的滑动方向等。
地质勘探根据现有的地质数据和模拟结果，对滑坡周边进行地质勘探。
主要是通过地质钻孔、地震勘探等手段，获取到深层黄土的物理力学性质和地质构造情况。
通过对勘探数据的分析，可以进一步确定滑坡滑面位置。
野外观测和监测利用现场监测设备对滑坡进行长期的观测和监测。
可以采用位移监测仪、固定测斜仪等设备，实时监测滑坡的变形和位移情况。
通过对监测数据的分析，可以进一步验证滑坡滑面的位置和形态。
地形和地貌分析利用遥感图像、激光雷达等技术，对滑坡区域的地形和地貌进行分析。
通过分析地貌特征，如切割沟、堆积坡等，可以初步确定滑坡滑面的位置。
地质结构和断裂分析在滑坡区域进行地质结构和断裂分析。
通过对断裂带的显微构造和地震监测数据的分析，可以进一步确定滑坡滑面的位置。
结论本文提出的一种基于现有技术的黄土滑坡滑面确定方法，通过数据收集和准备、模拟和分析、地质勘探、野外观测和监测、地形和地貌分析以及地质结构和断裂分析等步骤，可以准确地确定黄土滑坡的滑面位置。
这种方法不仅可以为黄土滑坡的防治提供重要的依据，也有助于灾害评估和预测的工作。
注：以上内容仅为示例，具体的黄土滑坡滑面确定方法需要根据实际情况和专业知识进行进一步的研究和探讨。
岩土边坡中的滑动面分析
岩土边坡中的滑动面分析岩土边坡稳定性是岩土工程中的重要问题之一，对于确保边坡的安全性和可靠性具有重要意义。
滑动面作为岩土边坡稳定性分析中的关键参数，对于边坡的稳定性评价起着决定性作用。
本文将介绍岩土边坡中滑动面的分析方法和相关应用。
一、滑动面的定义与分类滑动面是指岩土边坡中，在受到外力作用或重力的作用下，会发生剪切破坏的区域。
滑动面可以按照不同的分类标准进行划分，常见的分类方式有：1. 几何形态分类：滑动面可以分为平面滑动面、曲面滑动面、不规则滑动面等。
2. 起伏特征分类：滑动面可以分为光滑平整面、粗糙走向错动面等。
3. 物理特征分类：滑动面可以分为强硬滑动面、软弱滑动面等。
二、滑动面分析的方法在岩土工程中，分析滑动面的稳定性是保证边坡稳定的重要环节。
根据边坡的复杂性和滑动面的多样性，我们需要综合运用多种方法进行分析。
以下是几种常用的滑动面分析方法：1. 古滑动面的研究：通过对附近已经发生滑坡的边坡进行调查和分析，寻找古滑动面的特征，以得到滑动面的走向、倾角等参数。
2. 岩土试验：通过室内试验或现场试验，模拟实际滑动面的工况，获取滑动面的剪切强度参数等相关数据。
3. 地质勘探：通过钻孔、地质勘察等方法，获取岩土层界面的性质及与周围土层的接触状况，从而推断出滑动面的可能位置。
4. 数值模拟：利用数值分析软件，输入岩土的力学参数、边坡的尺寸、荷载条件等数据，模拟边坡的应力分布和变形情况，进而确定滑动面的位置和稳定性。
三、滑动面分析的应用滑动面的分析结果对边坡的稳定性评价和设计具有重要指导意义。
以下是滑动面分析的几个常见应用：1. 边坡设计：通过对滑动面的稳定性分析，确定边坡的合理坡度和坡高，确保边坡在外力作用下不发生滑动破坏。
2. 边坡加固：如果滑动面的稳定性不足以满足设计要求，可以采取加固措施，如钢筋锚固、喷射混凝土等，提高滑动面的抗剪强度。
3. 滑坡预测：通过对已有滑坡案例的滑动面研究和分析，可以预测未来可能发生滑坡的边坡，并采取相应的防治措施。
滑面的特征与分析
滑面的特征与分析滑动面位置与形态的合理与正确确定是滑坡有效处治与否的核心，滑面正如战斗中不能有效确定敌人的位置，再强的火力也是枉然。
滑坡的滑面与坡体前期的地质条件、后期的临空面形态等有着密切的关系。
但正确认识滑面的特征是合理分析滑面位置与形成的关键，而滑面的合理分析是滑面正确合理确定的前提。
一、滑面的特征滑面由于往往是坡体中的“弱面”或存在滑动的特点，故存在如下特征：1、滑面粘粒含量相对较高。
这是由于构成滑面的较小粒径物质成分更加有利于坡体的滑动。
2、滑面部位的含水量相对较高。
这是由于滑面往往由于其构成的物质颗粒较小而成为相对隔水层，导致滑面的力学性质明显低于两侧的岩土体。
3、滑床相对完整。
这是相对完整的滑床更加有利于为上部滑体与滑面的形成提供“腐败的温床”。
4、滑面往往存在揉皱的形态，且滑动时往往造成不同岩土体出现混杂，故滑面的颜色与成分相对比较复杂。
5、粘性构成的滑面往往光滑如镜，并有细小的条纹状擦痕，常伴有鳞片状形态出现，有较多粗颗粒的滑面往往相对粗糙的条纹状擦痕。
需要说明的是一定要区别滑面擦痕与构造擦痕与钻孔旋转形成的擦痕区别。
即滑面擦痕往往比较均匀，条纹粗细、深度相对变化不大。
而构造擦痕往往存在纤维状擦痕，条纹往往粗细和深度不均，且常伴有构造阶步的产生。
钻孔旋转形成的擦痕往往呈同心圆状，与滑面向一个主滑方向滑动的特征明显不同，仔细辨别往往容易识别。
二、滑面的分析1、滑面形成的关键是坡体结构，这在公众号文章对“滑面形成的坡体结构控制因素”一文中已有详细说明，在此不再说明。
2、滑面作为相结弱面，因此在工程钻探中往往会存在钻进时突然加速、钻孔塌孔、缩径、卡钻等现象，这就要求技术人员应详细记录勘察钻进时的各种异常现象。
3、勘察时的提取具有滑动特征的面或带是最为直观的滑面特征，但由于受到滑面物质成分不同的影响，这种滑动面的可能在布满整个孔径的岩芯，也可能只在局部孔径的岩芯中出现。
需要注意的是具有滑面的岩芯提取后，往往由于含水量较高而难以准确寻找到滑面。
浅析公路滑坡体的监测与探测方法
浅析公路滑坡体的监测与探测方法公路滑坡是指由于地形变化、地质构造破碎、气象条件恶劣等原因而导致公路边坡或路堤发生的塌方或沉降现象。
这种现象对于公路运行安全会带来很大的危害，因此及时监测和探测公路滑坡体的情况显得非常重要。
1.视觉观察法视觉观察法是最简单实用的方法之一，通过肉眼观察公路路堤、边坡和周围山体的变化，及时发现和判断公路滑坡体的变化趋势。
该方法适用于公路沿线有工人巡视检查的情况下，当下雨、雪天气时，视觉观察法对于公路滑坡体的监测效果较明显。
2.测量变形法测量变形法是利用石英墩或者铁丝夹测量目标物体的高度和位置，来判断公路边坡、路堤等地质体的变形情况的方法。
通过不断的现场测量、数据分析和比对，可以详细地了解公路滑坡体的变形情况，及时预警和采取措施。
3.地质雷达法地质雷达法是指利用地质雷达探测地下物体的结构和特性，来预测公路滑坡体的分布、深度和形状等信息。
该方法具有高效、快速和准确的特点，能够精确地定位和识别公路滑坡体的情况，为后续监测和治理提供了良好的基础。
地形变化监测法是用照相机、激光测距仪等设备对公路边坡进行二维或三维的测量，通过分析和比对测量结果，了解公路滑坡体的形态、大小和位置等信息。
该方法具有操作简单、数据准确的特点，适用于对公路边坡大范围的监测和探测。
总之，公路滑坡体的监测与探测方法是多方面的，不能单一使用某一种方法，应该综合运用多种技术手段，才能够较为准确地判断公路滑坡体的情况，提前预发性地控制破坏的发生，保障道路运行的安全。
同时，在实际应用过程中还需根据具体情况灵活选择，避免将某一种方法泛化，忽略其他方法的存在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
讨论滑坡体滑动面的鉴定方法
1 引言
滑坡体是一种常见的地质现象，多出现在地形陡峻的山区。
滑坡体在公路、铁路、水利水电工程建设中，对工程的建设和运行极为不利。
为了对滑坡体采取合理有效的处理方法，必段对滑坡体的大小及范围有一个完整的认识，对滑坡体的地质勘察工作，主要是确定滑坡体滑动面、滑坡体堆体物的主要成分，滑坡体含水程度，滑坡体稳定变形情况等。
对于大型滑坡体，确定滑动面是研究滑坡的主要任务。
滑坡体成因一般是因为岩层中存在断层、大裂隙等不良地质构造，岩层倾向与滑坡方向一致的岩层中存在软岩夹层，软岩面在地下水侵蚀作用下和山体底部受河流、人为因素冲蚀破坏应力不平衡等原因所致。
滑坡在形成过程中，滑坡体与稳定山体（岩体）相互产生摩擦作所用形成。
膨胀土是一种特殊的粘土，具有吸水软化以及失水开裂的特性。
在长期的季节性干湿风化作用、循环作用以及剥蚀作用相下，使膨胀土层中的裂隙非常发育。
另外，膨胀土层中存在各种形式的软弱结构面，例如贯通裂隙面、风化软弱面以及层间裂隙面等。
所以，在膨胀土地区修建的公路、渠道、大坝等工程常会遇到施工时边坡不稳定的情况。
例如：在云南华坪县务坪水库的引水渠和坝基在开挖过程中就发生过10处以上大小滑坡，不仅严重影响了坝基边坡和渠道的正常施工的正常运行，同时耗费了大量的治理资金。
在滑坡体处置中，滑动面位置的确定是滑坡调查、分析中的一项非常重要的任务。
对于已经发生的边坡，要先弄清滑动面位置，才能正确分析和评价边坡的稳定性状并深入了解边坡的失稳原因。
对于存在隐患的滑坡，如果弄清了滑动面位置，就能合理预测滑坡的发展趋势，同时实施有效治理。
我国目前常用确定滑动面的方法主要有三种：
（1）观察法，例如通过对滑坡的形态特征及其相关要素的观察情况来确定滑动面位置。
（2）地质勘探技术法，例如采用勘探平硐和钻孔取样等手段确定滑动面。
（3）理论法，极限分析法、利用极限平衡法或有限元模拟法来搜索确定最危险滑动面的位置。
大家知道，理论分析的精度经常依赖于土层剖面和各土层抗剪强度参数的合理性选取；目前常用的滑动面搜索程序只能搜索圆弧内的滑动面，然而，因为受软弱结构面的控制，膨胀土中的滑动面经常是复合型的。
因此，对于复杂土层条件或非圆弧滑动面，理论分析方法往往无能为力。
与理论分析法相比，观察法比较客观一些，但是由于其主要根据是滑坡的外表形态，所以
很难正确描绘滑动面的内部形状及深度。
地质勘探法是最为客观、准确，但是要完全探明整个滑动面位置，往往需要大量的勘探工作，花费大量的资金，特别对于不规则滑动面。
因此，许多工程师在寻找更为经济且有效的滑动面确定方法。
本文根据膨胀土滑动面的特征，提出一种简易的确定方法，即利用手摇麻花
钻孔法；然后通过一个典型滑坡的实践，证明该判断方法是有效的。
2 滑动面的特征
在我国工程地质以及岩土工程专业人员对典型地区膨胀土滑坡进行大量勘查工作，结果表明膨胀土滑坡的滑动面有4个特征：
（1）勘察中发现绝大多数膨胀土滑坡面是由坡体内软弱结构面所控制的，软弱结构面主要有：贯通裂隙面、层间软弱面及风化软弱面等，这些往往是滑坡的主滑面。
（2）坡体主滑面大多为数毫米到数厘米厚的灰白粘土，光滑细腻并且强度很低。
（3）多数滑坡体主滑面的含水量都明显高于上部滑体和下部滑床的土体。
因为软弱结构面含有很多的蒙脱石以及伊利石粘土矿物，所以导致渗透性能比较差，当雨水入渗后经常在软弱结构面处积集，所以主滑面的上下土层含水量明显提高。
（4）膨胀土滑坡多数为浅层滑坡，而滑动面的深度通常不超
过300ccm。
3 膨胀土滑动面的确定
3.1思想和步骤
根据膨胀土滑动面主要特征，提出使用手摇麻花钻孔取样寻，查找含水量突出带以及白土富集从而带来鉴别滑动面的深度。
步骤如下：
(1）使用烘干称重的方法来确定土样含水量，并绘制出各钻孔含水量的深度变化剖面图。
（2）在滑体已失稳或潜在的滑动区域内，选取几个钻孔位，根据滑坡外表形态估算依次用手摇麻花钻进数米深度。
（3）根据获取的含水量剖面以及土质剖面，来确定各钻孔处滑动面的深度。
通常认为，含水量突出的地方与灰白土富集的地方两者重合或者接近的位置也就是滑动面的位置
（4）上部滑体的含水量和下部滑体的含水量明显低于主滑面的含水量。
因为软弱结构面含有很多的蒙脱石和伊利石类粘土矿物，所以导致渗透性能比较差，雨水入渗后经常在软弱结构面处凝结，于是主滑面的含水量比下土层的要明显高。
（5）根据钻孔滑动面的深度，利用插值的方法来确定整个滑体的滑动面。
主要由一个工程师以及两个工人组成；所需的设备也简单，主要需要的设备有：烘箱、一副手摇麻花钻、取样盒、天平等。
而手摇麻花钻的钻孔深度可以达到600cm，能够覆盖绝大多数膨胀土滑动面的深度。
所以，这个方法简易可行。
（6）钻孔过程中，由地面开始每隔20cm进行取样供含水量测试，并观察和记录土样的湿润程度、颜色、可塑性等。
如果遇到灰白富集处，适量增加含水量取样的频度；而如果遇到滞水层或潜水，就要记录其出现的深度。
3.2 应用实例
云南省华坪县渠道滑坡鉴定过程中，主要采用了地质钻机钻探鉴定以及手摇麻花钻钻进鉴定法，而后手摇麻花钻钻进方法比较简便易行且足以满足勘察的要求。
所以，以手摇麻花钻法向大家作具体叙述。
该滑坡主要为典型的牵引式滑坡，而滑坡群呈明显的叠瓦状。
滑动面确定试验首选按照以上所述步骤用手摇麻花钻进行钻孔取样，并确定孔内含水量剖面以及土质剖面。
接着，对第一个滑体实时开挖勘探。
此外，笔者还对滑动区域和其上下土层取土实时矿物成分鉴定。
从第一个滑体的钻孔获取含水量剖面土质剖面。
当含水量在100cm左右明显突出时，也就是含水量明显高于上下土体，经过分析从麻花钻取出的土样，90cm的地方的土样表面有多余的水分，则表明这个深度存在滞水。
而从土质剖面上看，在100cm以及130cm的地方存在灰白土富集区，其土质较软。
经过综合分析含水量剖面和土质剖面，能够推断滑动面很可能在100cm的深度。
结果证明，当在钻孔区域开挖到980cm处，能够发现很明显的滑动擦痕和镜面，从滑带土和上下土层矿物成分鉴定结果，滑动面区域中灰白的蒙脱石以及伊利石的含量比上下的土层高。
实验分析表明：滑动面的地方确实存在灰白富集区域，紧靠滑动面的上部有滞水，就导致滑动面以上10到20cm范围内土体的含水量很高，接近土体的饱和含水量。
而滞水的存在与滑动面处灰白土富集区域的低渗透性有很大关系。
所以，滑动面准确位置在紧接着含水量剖面突出的地方下面的灰白土富集区。
第二个滑体获取的含水量剖面及土质剖面，其含水量在剖面180cm处左右的地方明显突出，从麻花钻所取出的土样看，170cm的地方的土样表层有多余的水分，这就表明此深度存在滞水。
从土质剖面上来看，200cm的地方存在灰白土富集，土质呈现出软塑状。
可见，滑动面很有可能在190cm深度。
