Milli-Q_Advantage_A10_维护使用资料
Milli-Q_Adv超纯水机使用说明书(中文)
Millipore 公司（“Millipore”）担保，若根据适用的说明使用产品，其产品在发运之日起一年内将符合相 应规范的要求。除此之外，MILLIPORE 公司不作其它任何明示或暗示的保证，也不作出针对特定用途的适销 性或适用性保证。除非 Millipore 公司管理人员签署明确的书面协议同意更改，否则本质量保证以及 Millipore 发布的产品目录和产品资料中的 Millipore 产品数据、技术规格和说明均不得更改。与本保证或上述出版物不 符的口头或书面声明均未经过授权，如有此类声明，不得相信其中的内容。
第 2 章 产品信息 ...................................................................................................2
2-1 MILLI-Q® 超纯水系统概述 .....................................................................................................................2 2-2 MILLI-Q 产水规格..................................................................................................................................4 2-3 系统流程图 ...........................................................................................................................................4 2-4 技术规格...............................................................................................................................................7
Milli-Q纯水机标准操作规程
一目的规范Milli-Q 型超纯水机的标准操作。
二 适用范围Milli-Q 型超纯水机的使用。
三 职责1. 实验人员负责仪器的日常使用。
2. 仪器管理人员负责仪器的维护保养。
四 工作程序 1. 仪器组成1.1 主体结构:分为主机和取水器两部分。
1.2 过滤柱：左侧为Q-Gard 纯化柱，用于初级纯化；右侧为Quantum 纯化柱，用于精制纯化。
二者位于主机内。
1.3 Millipak 过滤器，用于终极纯化，连接于取水器上。
2. 仪器使用 2.1开机2.1.1 开机前，请确认电源与本机要求输入电源相符，插座必须接地线，检查水源是否充足畅通。
2.1.2 电源开启后，纯水机自动开机。
2.1.3 保证电源和水源充足连通；停用时间超过一个月时，切断电源即可。
2.2 取水2.2.1 取水前观察液晶面板，如状态均显示为“--”或者各项指标不合格时，按取水器控制面板上 实现强制循环。
2.2.2 定量取水。
观察取水器显示屏上方所显示取水体积，按取水器面板上按键调整至合适的取水量，按取水器面板上即 可从取水器定量取水。
2.2.3 非定量取水。
低流速取水。
按住取水器上蓝色取水开关至L 位，水以低流速流出，停止取水时放手即可。
中流速取水。
按住取水器上蓝色取水开关至M 位，水以中流速流出， 停止取水时放手即可。
高流速取水。
按下取水器上蓝色取水开关至H 位，放手则开关锁定，水2.3显示屏各指标信息2.3.1 ①仪器状态。
READY 为就绪，STANDBY 为待机。
2.3.2 ②全部显示为蓝色时即为正常状态，当不能出水时⑥将显示为红色。
2.3.3 ③各参数如下：2.3.4 ④说明闪烁时Q-Gard 纯化柱需要更换 Q-Gard 纯化柱 缺失 Q-Gard 纯化柱 未使用 Q-Gard 纯化柱 使用中操作标准文件编码：SOP-FX-2013-015 版本号：02题目：Milli-Q 纯水机标准操作规程参数 数值 单位 电阻率 18.2 M Ω.cm@25℃ TOC ≤5 ppb(μg/l) 温度 ℃ 取水体积L日常 L M H体积指示。
Milli-Q_Adv超纯水机使用说明书(中文)
3-1 安装要求...............................................................................................................................................9 3-2 安装 Q-POD 取水器.............................................................................................................................11 3-3 把 Q-POD 取水器连接到 MILLI-Q 系统机箱.........................................................................................12 3-4 进水连接到 MILLI-Q 系统机箱.............................................................................................................16 3-5 快速参考指南......................................................................................................................................17 3-6 开启 MILLI-Q 系统电源 .......................................................................................................................18 3-7 Q-GARD 柱安装 ...................................................................................................................................20 3-8 QUANTUM 柱安装.................................................................................................................................22 3-9 清洗 MILLI-Q 系统...............................................................................................................................24 3-10 A10 TOC 检测仪的清洗.......................................................................................................................25 3-11 POD PAK 的安装..................................................................................................................................25 3-12 如何在安装时注册 POD PAK ...............................................................................................................27 3-13 如何进入管理员菜单...........................................................................................................................28 3-14 语言选择.............................................................................................................................................29 3-15 设定日期和时间 ..................................................................................................................................30 3-16 校准 MILLI-Q 产水流速 .......................................................................................................................31 3-17 更改设定点 .........................................................................................................................................32 3-18 其它设定.............................................................................................................................................34
中文操作手册_millipore-A10_
A10總有機碳檢測器操作手冊MILLIPORE1最初啟動注意：在「Clean」狀態下持續按「Mode」三秒以上會重置UV燈計時。
自動檢測模式用及運送當中A10有可能被污染，所以使用前長時間清洗是非常重要的，在「自我清洗」中A10中的UV會開啟3分鐘以氧化所有殘留的有機物，然後會熄燈一分鐘來冷卻，如此反覆維持到「Mode」按鍵被觸動或電源，連接被改變在「自我清洗」過程中，內部的電磁閥會一直維持在「開」的狀態，使樣本持續流出。
如何開始「自我清洗」狀態：1.拔掉A10側邊電源插頭。
2.在先按住「Mode」按鍵的狀態下插回電源插頭，然後放掉按鍵，顯示幕會出現「Clean」字眼。
3.使A10在這狀態運作一小時，然後按「Mode」，使其進入檢測狀態。
在清洗完後，檢測幾項以確定數據是否穩定，並注意進出口是否有小氣泡存在，這將會嚴重影響讀值，A10 TOC檢測器共有三種操作模式，「自動檢測」、「手動檢測」及「待機」，除非有所改變，狀態會一直維持，A10的活動狀態則是用記號「*」來指示，如果有了一次以上的檢測數據，則「Analysis」顯示會被數值取代。
Millipore建議長期持續使用A10才會有穩定極準確的數值出現，否則每次使用時，要捨棄前三次數據。
接上電源或按一次「Mode」按鍵會隨時進入此狀態，然後會持續顯示最後一次檢測出數據。
2Note:閃爍的數據通常表示之前的或有問題的Fill Time Note:自動及手動檢測接由此設定在「Fill」狀態下，趕測室會持續沖洗使用者設定之時間，而第一次檢測時，A10會自動的家30秒鐘。
「自動檢測」會持續至外部指令改變，一組閃爍的數據表示是顯示就記錄並可能是不可靠的。
如有任何錯誤被檢測出來，儀器會自動進入兩次「recovery」之常識，如果成功，則進入正常檢測狀態，但如果失敗，A10會進入「待機」狀態，並顯示「Error」，這時請對照「錯洗表」中之說明或重新按「Mode」鍵啟動。
Milli-Q_Advantage_A10_维护使用资料
V I = . L/S
电阻率仪-灵敏度高
Concentric electrodes design (with collar) ensuring reproducible manufacturing
Made of high quality 316 L stainless steel
Low cell constant (0.01) for accuracy
RiOs水的应用领域
水浴摇床/水浴锅 灭菌器 玻璃器皿洗涤 Milli-Q超纯水系统供水
4 种RiOs系统: RiOs 3, RiOs 5 , RiOs8和 RiOs 16 最多每天可提供350升III级纯水
现有纯水系统的组成-Total Solution
自来水预处理+Rios+200升水箱+Milli-Q Advantage A10 =整体解决方案
基础应用型
Milli-Q Advantage A10—NEWest!
Millipak Biopak
Regular Lab Applications
Chromatography Applications
Cell Culture Applications
Molecular Biology Applications
水箱液位 (%)
定量取水体积 (L)
Qpod显示屏信息
维护提示 借误报警
定量取水指示
控制按键
导航键
确认键
类似手机按键
指示灯—重要!
类似交通信号灯
正常 维护 报警
正常
系统可以正常使用， 但需要维护 系统不可以使用，需 要维修，请与 Millipore联系
…维护提示
The system guides the user, explaining which actions he should take

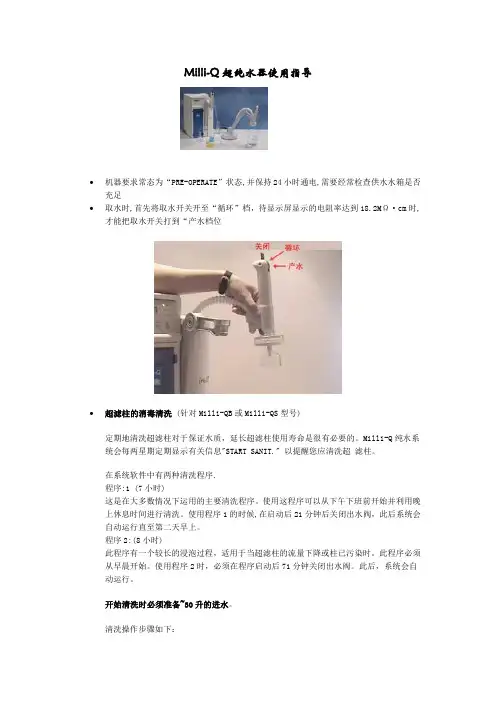

Milli-Q超纯水器使用指导
Milli-Q超纯水器使用指导∙机器要求常态为“PRE-OPERATE”状态,并保持24小时通电,需要经常检查供水水箱是否充足∙取水时,首先将取水开关开至“循环”档，待显示屏显示的电阻率达到18.2MΩ·cm时,才能把取水开关打到“产水档位∙超滤柱的消毒清洗 (针对Milli-QB或Milli-QS型号)定期地清洗超滤柱对于保证水质，延长超滤柱使用寿命是很有必要的。
Milli-Q纯水系统会每两星期定期显示有关信息"START SANIT." 以提醒您应清洗超滤柱。
在系统软件中有两种清洗程序.程序:1 (7小时)这是在大多数情况下运用的主要清洗程序。
使用这程序可以从下午下班前开始并利用晚上休息时间进行清洗。
使用程序1的时候,在启动后21分钟后关闭出水阀，此后系统会自动运行直至第二天早上。
程序2:(8小时)此程序有一个较长的浸泡过程，适用于当超滤柱的流量下降或柱已污染时。
此程序必须从早晨开始。
使用程序2时，必须在程序启动后71分钟关闭出水阀。
此后，系统会自动运行。
开始清洗时必须准备~30升的进水。
清洗操作步骤如下：按操作/待机“OPERATE/STANDBY” 键2 秒钟,使Milli-Q系统处于待机“STANDBY” 状态。
把MILLIPAK 40/20从出水枪上取下将过渡接头拧在出水口上。
将12mm外径的管子接在过渡接头上，管子的另一端通下水道或水槽。
将取水枪扳手扳下，待出水口无水流出(卸压)，再将扳手扳上。
取下清洗口的盖子，把它放在附近，把3克NaOH(A.R.分析纯)(代替消毒氯片ZWCL01F50)放入清洗口。
将清洗口的“S”形盖子旋回原处，确保没有渗漏。
按控制面板清洗“CLEANING”键2 秒钟。
(若要选择程序2，再按一次清洗键)等待10秒钟后选择被确认，显示屏会显示“SAN.CYCLE 1”将取水枪扳手扳下，系统就开始进入清洗程序。
400分钟后将扳手扳回到朝上的位置注:若出水阀未关，系统不会计时清洗时间.清洗结束后，系统自动回到预操作（PRE OPERATE）状态去掉12mm管子和过渡接头，装好MILLIPAK 40/20.Milli-Q超纯水系统又可以正常使用了。
密理博 ADVANTAGE A10 纯水机
2-1 MILLI-Q® 超纯水系统概述 .....................................................................................................................2 2-2 MILLI-Q 产水规格..................................................................................................................................4 2-3 系统流程图 ...........................................................................................................................................4 2-4 技术规格...............................................................................................................................................7
第 4 章 使用 MILLI-Q 系统 ...................................................................................43
Millipore(密理博)Milli-Q超纯水机维护指导
更换过滤柱1) 将机器调节为STANDBY”状态，卸下终端过滤器，打开取水开关，将系统卸压，待确认机器无水流出后，关闭取水开关。
2) 向左轻扳机器正面蓝色门的锁片（上下各一片），打开蓝门，将“QUANTUM”柱取出，再将机器右侧白色“QGARD”柱上端盖子打开，取下金属锁片，即可取出“QGARD”柱。
3) 将新的“QGARD”柱装到机器上，注意机器上的金属杆要对准柱子上的孔，向左推紧后，将金属锁片锁在金属杆的卡槽内，扣上顶端盖子；再将新的“QUANTUM”柱装入蓝门内，稍用力向里推紧，关闭蓝门，需听到两个锁片“嗒”的声音后，才能确认柱子已装到位。
4) 将附件中的管子接头拧入取水柄中，接上软管引到水槽里；打开取水开关，系统会自动进入5分钟的排空气程序中，5分钟结束后，系统会自动进入“OPERATE”状态。
5) 卸下管子接头及软管，装上终端过滤器；注意过滤器上的空气帽不要拧紧，打开取水开关，待水从空气帽中流出后，再拧紧空气帽。
6) 柱子更换完毕，将系统在“OPERATE”状态下过12小时以上，便可正常使用。
如何判断柱子是否寿命已到1) 当系统已使用一段时间后，首先检查，当取水开关打到循环位置时，查看显示屏的电阻率由初始值升到Ω·cm时，需要多少时间，正常情况不会超过1分钟，或在产水过程中，出现电阻率下降(不稳定)的情况时，均证明柱子的寿命已快到期了。
2) 如果出现产水流量明显下降(正常每分钟为左右)，在确认系统中确实无空气的前提下，多数是因为终端过滤器已堵塞而所至。
3) 为确保系统能正常运转，以及最经济的使用过滤材料(过滤柱等)，建议在更换耗材时，最好统一一起更换。
?MILLI-Q 超纯水机使用技巧?1) 工作中有时因为疏忽大意，会忘将进水水桶中加水，会使机器进空气，此时机器显示屏上会显示"AIR PURGE"，这时，只需打开取水开关（开到产水位置），显示屏会显示"AIR PURGE 5MN"，待5分钟后，显示屏会显示"CLOSE THE VALVE"，此时只需关闭取水开关，机器就可以正常工作了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参数& 单位
3 级水 2 级水 1 级水
电阻率(M.cm)
> 0.05 > 1.0 > 18.0
TOC (ppb)
< 200
热源 (Eu/ml)
NA
颗粒物 > 0.2 µm (units NA
/ ml)
硅(ppb)
< 1000
< 50 < 0.25 NA
< 100
< 10 < 0.03 <1
< 10
Milli-Q系统提供的是最少的污染物,最好的认证和最稳定的超纯 水.
Milli-Q 的发展历史(前六代)
1973
1979
1982
1985
1989
1996
Milli-Q Century Range（第七代）
Milli-Q
Gradient Synthesis
Biocel
Element
超低有机物型 综合型 Academic 超滤除热源型 痕量离子型
Milli-Q Advantage A10 超纯水系统的维护与使用
Millipore水系统总图 Water Type, Daily Use and Systems
Type 1
Type 2
Simplicity Milli-DI Direct-Q
Synergy Elix RiOs
Milli- Q L Elix L RiOs
基础应用型
Milli-Q Advantage A10—NEWest!
Millipak Biopak
Regular Lab Applications
Chromatography Applications
Cell Culture Applications
Molecular Biology Applications
产水水质-实验室用水1级水(超纯水)
Resistivity: 电阻率 TOC:有机物 Particulates:颗粒物
(**) Bacteria:细菌 Pyrogens: 热源 Rnases:RNa酶 Dnases:DNa酶
18.2 MΩ.cm @ 25°C < 5 ppb < 1 /ml if greater than 0.22 µm (*)
蒸 发 残 渣 1 0 5 O±2C O), mg/L ≤
可 溶 性 硅 ( 以 SiO2 计 ) mg/L <
0.01 0.001 0.01
0.10 0.08 0.01 1.0 0.02
三级 5.0-7.5
0.50 0.4
2.0
Millipore推荐水质参数
污染物 离子 有机物 颗粒物 胶体 细菌
▪ 中国国家标准-实验室用水（GB6682—92）
例如
中国国家标准对于实验室用水的说明（GB6682—92） （92年制定）
名称
一级
二级
pH值范围（250C）
--
--
电 导 率 ( 2 5 OC),mS/m. ≤
可 氧 化 物 质 ( 以 0 计 ) , mg/L <
吸 光 度 ( 2 5 4 nm,1cm 光 程 ) ≤
验协会 ▪ CAP : College of American Pathologists美国病理协会 ▪ ISO : International Standard Organization国际标准组织 ▪ USP : United States Pharmacopoeia美国药典 ▪ EP : European Pharmacopoeia欧洲药典
(*) With Millipak - (**) With BioPak
Milli-Q Advantage A10水流路图
r r
进水:
进水电导率仪 (可选)
进水电磁阀
分配 泵
中间电阻率 仪
流量计
产水电阻率 仪
Q-Gard T 柱
UV 185 nm
Quantum T 柱
A10
A10 TOC 检测仪
Q Pod 2
< 1 cfu /ml (*) (**) <0.001 Eu/ml (**) < 0.01 ng/mL (**) < 4 pg/µL (**)
(*) With Millipak - (**) With BioPak
Milli-Q水实验室应用范围
LC缓冲液制备 HPLC等度和梯度洗脱液的配置 样品的配置和稀释 缓冲液和细胞培养基的制备 滴定，光谱，电泳系统中使用的化学溶液的制备
Q Pod 1
Pod Pak 2
Pod Pak 1
Milli-Q系统纯化组件
++
Q-Gard
预纯化柱
UV
紫外灯
Quantum
超纯化柱
+
UF
超滤柱
+
或
MF
过滤器
天然 \ 人工合成活性炭
自来水预处理 Progard
QGard Quantum
Q-Gard 和Quantum 树脂
Characteristics • Size and Color Homogeneous • No particulates or fines • No grain cracked (single regeneration) As a result: • High capacity with good binding kinetics • Low organic release
Super-Q
Type 3
Tap
15
25
200
Volቤተ መጻሕፍቲ ባይዱme in Liter / day
2000
实验室用水等级的划分
实验室用水的特点
▪ 最少的污染，可更好的控制实验的条件 ▪ 不同的组织根据自身的要求，制定了不同的标准
各标准组织 :
▪ ASTM : American Society for Testing and Materials美国材料标准协会 ▪ NCCLS : National Comity for Clinical Laboratory Standards临床标准实
在1969年制造出第一台超纯水系统Super-Q
The lab market was developed with the launch of the Milli-Q system in 1973
在1973年制造出第一台实验室超纯水系统Milli-Q
Milli-Q water polisher promise to the customer: low contamination, best verification,constant water quality
细菌(cfu/ml)
< 1000 < 100 < 1
超纯水系统的历史
The Ultrapure water system concept was invented by Millipore
密理博首先提出了超纯水系统的概念
The first system was the Super-Q, launched in 69
