橡胶加工工艺及配方
橡胶的工艺流程
橡胶的工艺流程橡胶是一种重要的工业原料，广泛应用于汽车制造、建筑、医疗器械等领域。
橡胶制品的生产过程经历了多道工艺流程，包括原料处理、混炼、成型、硫化等环节。
本文将详细介绍橡胶的工艺流程，让读者对橡胶制品的生产过程有更深入的了解。
一、原料处理。
橡胶的主要原料是天然橡胶和合成橡胶。
天然橡胶是从橡胶树中采集的乳液，经过加工制成橡胶块或片状。
合成橡胶是通过化学合成的方式制备而成。
在原料处理环节，首先需要对原料进行质量检验，确保原料符合生产要求。
然后对原料进行预处理，包括清洗、干燥等工序，以去除杂质和水分，为后续的混炼工艺做好准备。
二、混炼。
混炼是橡胶制品生产的关键环节，其目的是将橡胶与各种添加剂充分混合，以提高橡胶的加工性能和性能稳定性。
混炼过程中，需要将橡胶与填料、增塑剂、硫化剂、抗老化剂等添加剂按一定配方加入到混炼机中进行混合。
混炼机通过机械作用和热能作用，使各种添加剂均匀分散在橡胶中，形成均匀的橡胶混合料。
三、成型。
混炼后的橡胶混合料需要进行成型，以得到所需的橡胶制品。
成型过程根据不同的制品要求，可以采用压延、挤出、注塑等不同的成型方法。
在成型过程中，需要根据产品的形状和尺寸，选择合适的模具和成型设备，将橡胶混合料加工成所需的形状，如轮胎、密封圈、橡胶管等。
四、硫化。
硫化是橡胶制品生产中的重要工艺环节，通过硫化可以使橡胶获得良好的物理性能和耐热耐老化性能。
硫化过程是将成型后的橡胶制品放入硫化炉中，加热并加入硫化剂，使橡胶分子间发生交联反应，从而增强橡胶的强度和弹性。
硫化时间和温度根据不同的橡胶制品和硫化体系有所不同，需要根据实际情况进行调整。
五、检验与包装。
最后，经过硫化的橡胶制品需要进行质量检验，包括外观质量、尺寸精度、物理性能等方面的检测。
合格的橡胶制品经过检验后，将进行包装和存储，待出厂销售或使用。
总结，橡胶制品的生产过程经历了原料处理、混炼、成型、硫化等多道工艺流程，每道工艺环节都对最终产品的质量和性能有着重要的影响。
橡胶生产工艺简介

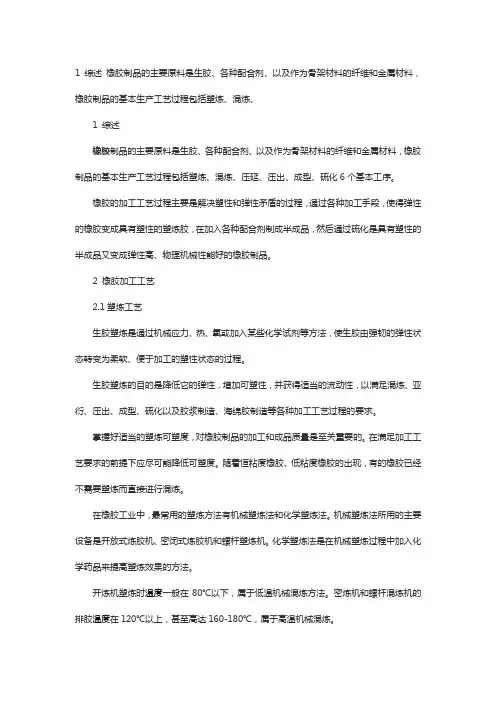

1 综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、1 综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。
橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。
2 橡胶加工工艺2.1塑炼工艺生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。
生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。
掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。
在满足加工工艺要求的前提下应尽可能降低可塑度。
随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。
在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。
机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。
化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。
开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。
密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。
生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。
几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。
丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。
橡胶制品是如何生产制作的？配方、工艺、设备基础介绍
橡胶制品是如何生产制作的？配方、工艺、设备基础介绍一、概论1.橡胶分子链几何形状大致分为三类：线型橡胶分子，支链型橡胶分子，网状橡胶分子。
2.胶料的组成可概括为五个体系，即生胶，硫化体系，增塑及软化体系，补强与填充体系，仿护体系。
3.橡胶制品生产的基本工艺过程包括塑炼、混炼、压延、压出、成型、硫化六个基本工序。
★橡胶的流动性是整个加工过程中最重要的工艺特性。
★分子量较高且分布窄的橡胶，物理机械性能较好，但加工性较差。
★生胶分子量越低,生胶的可塑度越大.★生胶分子量分布越宽，在开炼机上混炼时包辊性越好。
二、橡胶配方设计（一）、生胶1.SBR是丁苯橡胶，BR是顺丁橡胶，EPDM是三元乙丙橡胶，CR是氯丁橡胶。
★合成丁苯橡胶的单体是丁二烯和苯乙烯，合成乙丙橡胶的单体是乙烯和丙烯丁腈橡胶和氟橡胶----------耐油性最好丁基橡胶----------------------气密性最好氟橡胶----------最佳耐热耐化学药品性三元乙丙橡胶---------------耐候性最好丁腈橡胶的耐油性、耐热性及机械强度随丙烯腈含量的增加而提高，而弹性和耐寒性却有所下降。
三元乙丙橡胶大分子主链不含双键，双键在侧链上。
主链为稳定的碳碳饱和键，受到老化因素的影响时，主链不易短链，因此三元乙丙橡胶具有优良的耐老化性能。
二元乙丙橡胶主链和侧链都不含双键，用过氧化物硫化后，形成稳定的碳碳饱和键，因此二元乙丙橡胶的耐老化性能比三元乙丙橡胶还好。
（二）、配合剂补强与填充剂1.炭黑的混炼性主要取决于炭黑的结构，粒径和表面化学性质。
★炭黑粒径减小，硫化胶硬度升高。
★炭黑结构越高，炭黑在胶料中的分散越容易。
增塑剂2.增塑剂应与橡胶具有良好的相溶性。
3.促进剂M可作天然胶的化学增塑剂（塑解剂）。
硫化与促进剂、活性剂4.在橡胶硫化中，凡能加快橡胶与硫化剂的交联作用，使硫化时间缩短的物质，都叫硫化促进剂。
5.按促进剂的活性可将其分为以下四类超促进剂，中超促进剂，中等促进剂，弱促进剂。
橡胶加工工艺—橡胶压出工艺(高分子成型课件)
二、橡胶的挤出（压出）工艺
（一）压出机工作原理及胶料的运动状态 3 物料在口型中的流动状体和挤出变形 胶料经机头进入口型后，由于口型形状不同及内表 面对物料流动的阻碍，物料流动速度也存在有与机 头类似的速度分布。中间流速大，越接近口型壁流 速越小 。 一般粘弹性的物料，从口型挤出后就不可避免地存 在松弛现象，即：胶条的长度会沿挤出方向缩短， 厚度沿垂直挤出方向增加（离模膨胀现象或称作挤 出变形现象）。挤出后的变形(收缩和膨胀)可以控制 在一定范围，但不可能完全消除。要求收缩率为 2~5%。 物料可塑性小、含胶率大，填充剂用量小，物料挤 出快，机头和口型温度低，膨胀和收缩率就大。
二、橡胶的挤出（压出）工艺
在挤出机（压出机）螺杆的挤压作用下，使受热 熔融的胶料通过具有一定断面形状的口型（口模） 而进行连续造型的工艺过程。
工艺特性： ① 半成品质地均匀致密。应用面广,成形速度快、工效高、成本低、有利 于自动化生产。 ② 设备占地面积小，重量轻，结构简单，造价低；能连续操作，生产能 力大。 ③ 口型模具结构简单、加工易、拆装方便、使用寿命长、易于保管和维 修。 常见制品： 胎面、内胎、胶管、电线、电缆护套、防水卷材及各种异型断面制品。
二、橡胶的挤出（压出）工艺
（一）压出机工作原理及胶料的运动状态
1 胶料在挤出机中的运动状态
加料段:加入的条状胶料，受到旋转螺杆的推挤作用形成连续的胶 团，并沿着螺槽的空间一边旋转，一边不断前进。 压缩段:加料段输送过来的松散胶团在压缩段被逐渐压实、软化， 并把夹带的空气向加料段排出。同时胶团间间隙缩小，密度增高， 进而粘在一起，再加上受到剪切和搅拌作用，因而胶团逐渐被加热 塑化形成连续的粘流体。 挤出段:在挤出段，压缩段输送过来的物料进一步塑化均匀，并输 送到机头和口模处挤出成型。
橡胶的工艺流程

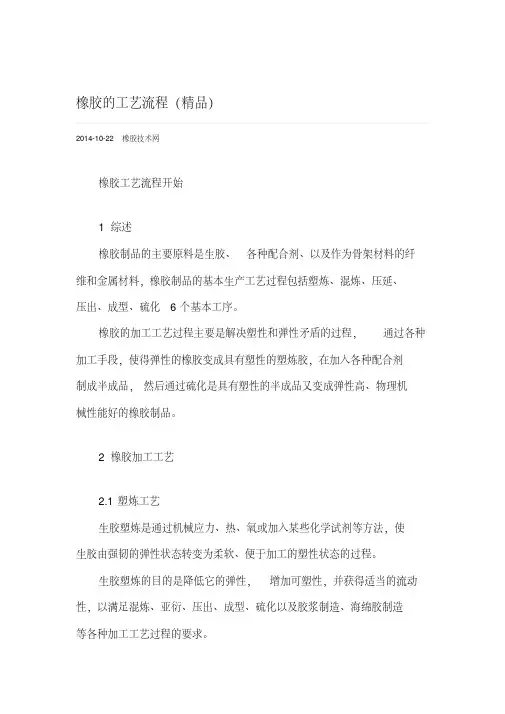

橡胶的工艺流程（精品）2014-10-22橡胶技术网橡胶工艺流程开始1 综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。
橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。
2 橡胶加工工艺2.1塑炼工艺生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。
生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。
掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。
在满足加工工艺要求的前提下应尽可能降低可塑度。
随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。
在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。
机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。
化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。
开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。
密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。
生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。
几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。
丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。
顺丁胶的门尼粘度较低，可不用塑炼。
氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。

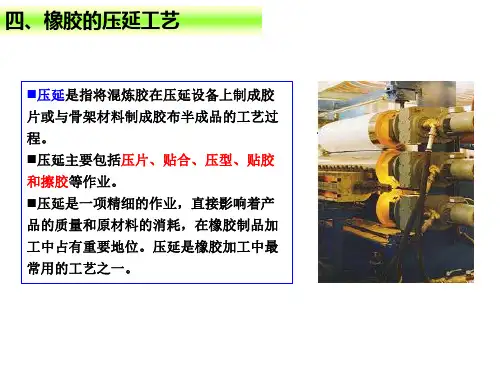

橡胶加工工艺—橡胶压延工艺(高分子成型课件)
a，b－两辊压型（v1=v2）； c－三辊压型（v1v2=v3）； d－四辊压型（v2=v3=v4v1）
三、橡胶的压延工艺
（二）压延工艺方法 3 胶片贴合
胶片贴合：通过压延机将两层或多层薄胶片贴合在一起的工艺过程。
通常用于制造较厚、质量要求较高 的胶片和两种不同胶料组成的胶片、 夹布层胶片等。 贴合方法有二辊压延机贴合法、三 辊压延机贴合法、四辊压延机贴合法。 四辊压延机可一次同时完成两个新 鲜胶片的压延与贴合。贴合效率高、 质量好、精度高，但压延效应大。
三、橡胶的压延工艺
（二）压延工艺方法 1 压片
压片：利用压延机等速辊筒将胶料制成具有规定断面厚度和宽度的表面 光滑的胶片。胶片应表面光滑，无绉缩，内部密实，无孔穴、气泡或海绵； 断面厚度均匀，精度，各部分收缩变形一致。 设备：压片压延机一般为三辊或四辊压延机，但多采用三辊压延机
压片工艺分类： ①积胶压延法片材表 面光滑，密实，减少气泡，但会增大压 延效应，适于丁苯橡胶。②普通挤胶法 适于NR。
三、橡胶的压延工艺
（三）压延制品厚度的控制
1 沿辊筒轴线方向上厚度
三高两低现象
（1）辊筒的弹性弯曲变形（横压力） 辊筒弹性弯曲变形（横压力）使压延制品中间厚两边薄 克服方法： a 中高度补偿法 ； b 轴交叉法 ； c 预应力法 （2）辊筒表面温度 轴承润滑油带走部分热量，辊筒温度中间高两边低使压延制品两边 较中间厚。 克服方法： a 中间鼓风冷却； b 两边红外加热
厚擦法：T上>T下>T中； 薄擦法： T上>T中> T下
三、橡胶的压延工艺
（二）压延工艺方法 5 纺织物挂胶的工艺影响因素
（1）胶料的可塑度 为了保证胶料对布孔的充分渗透，胶料要有较高的可塑 度（比压片胶料大）。天然橡胶的贴胶可塑度为0.4-0.5、 擦胶可塑度为0.5-0.6较为合适。 （2）辊温 辊温控制比压片时高,以增大胶料的流动性及胶料与纺织 物间的附着力。但辊温过高易产生焦烧。
天然橡胶生产工艺
天然橡胶生产工艺天然橡胶的生产工艺主要包括胶园种植、胶汁采集、橡胶共聚物的提炼、胶乳的加工、干胶的加工等几个过程。
首先是胶园种植。
天然橡胶主要来自于橡胶树的树液，因此需要种植大量的橡胶树。
一般来说，种植橡胶树需要选择适宜的土壤和气候条件，并进行繁殖、定植、修剪等工作。
种植好的胶园经过几年生长后，橡胶树就可以产生较多的树液。
接下来是胶汁采集。
采集橡胶树的树液需要用刀片在树皮上开刀，然后将流出的树液收集起来。
此过程需要施加一定的技术和力量，以不损伤橡胶树的生长。
一般来说，每天采集一次，每次采集时间为几小时。
采集的胶汁必须及时加工，以防止胶汁失去活性。
再者是橡胶共聚物的提炼。
采集到的胶汁中含有水分、杂质等多种成分，需要对胶汁进行处理，提取出橡胶共聚物。
处理过程中，会先将胶汁进行搅拌和过滤，以去除杂质和水分。
然后，将橡胶共聚物进行浓缩和晾干，得到胶乳。
胶乳的加工是接下来的环节。
胶乳是指含有橡胶共聚物、水分和杂质的液体。
为了在加工过程中更好地处理，需要对胶乳进行加工。
一般来说，胶乳会经过蒸煮和脱水等过程，将其中的水分蒸发掉，然后得到干胶。
同时，也可以通过加入一定的杀菌剂、加热处理等方式，改变胶乳的颜色、质地和性质。
最后是干胶的加工。
干胶是指经过加工后，去除了大部分水分的胶乳。
这种胶乳在加工过程中，会进一步挤压、浸泡、烘干等处理，得到最终的生胶产品。
同时，也可以对干胶进行筛分和干燥，以得到符合要求的天然橡胶。
以上就是天然橡胶的生产工艺的一般步骤。
当然，不同厂家和地区可能会有一些细微的差别，但整体的生产过程是相似的。
经过这一系列的加工工艺，最终可以得到质量优良、性能稳定的天然橡胶产品。
实验14 -橡胶的成型加工
实验14橡胶制品的成型加工一、实验目的1．掌握橡胶制品配方设计基本知识。
熟悉橡胶加工全过程和橡胶制品模型硫化工艺；2．了解橡胶加工的主要机械设备如开炼机、平板硫化机等基本结构，掌握这些设备的操作方法；3．掌握橡胶物理机械性能测试试样制备工艺及性能测试方法。
二、实验原理橡胶制品的基本工艺过程包括配合，生胶塑炼，胶料混炼，成型，硫化五个基本过程，如图14-1所示。
图14-1橡胶制品生产工艺过程1．生胶的塑炼生胶是线型的高分子化合物，在常温下大多数处于高弹态。
然而生胶的高弹性却给成型加工带来极大的困难，一方面各种配合剂无法在生胶中分散均匀，另一方面，由于可塑性小，不能获得所需的各种形状。
为满足各种加工工艺的要求，使生胶由强韧的弹性状态变成柔软而具有可塑性的状态的工艺过程称作塑炼。
生胶经塑炼以增加其可塑性，其实质是橡胶分子链断裂，相对分子质量降低，从而橡胶的弹性下降。
在橡胶塑炼时，主要受到机械力、氧、热、电和某些化学增塑剂等因素的作用。
工艺上用以降低橡胶相对分子质量获得可塑性的塑炼方法可分为机械塑炼法和化学塑炼法两大类，其中机械塑炼法应用最为广泛。
橡胶机械塑炼的实质是力化学反应过程，即以机械力作用及在氧或其它自由基受体存在下进行的。
在机械塑炼过程中，机械力作用使大分子链断裂，氧对橡胶分子起化学降解作用，这两个作用同时存在。
本实验选用开炼机对天然橡胶进行机械法塑炼。
天然生胶置于开炼机的两个相向转动的辊筒间隙中，在常温(小于50℃)下反复受机械力作用，使分子链断裂，与此同时断裂后的大分子自由基在空气中的氧化作用下，发生了一系列力学与化学反应，最终达到降解，生胶从原先强韧高弹性变为柔软可塑性，满足混炼的要求。
塑炼的程度和塑炼的效率主要与辊筒的间隙和温度有关，若间隙愈小、温度愈低，力化学作用愈大，塑炼效率愈高。
此外，塑炼的时间，塑炼工艺操作方法及是否加入塑解剂也影响塑炼的效果。
2．橡胶的配合橡胶必须经过交联（硫化）才能改善其物理机械性能和化学性能，使橡胶制品具有实用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
橡胶加工工艺及配方
一、橡胶加工工艺
橡胶加工是指将天然橡胶或合成橡胶通过一系列的加工工艺转变为橡
胶制品的过程。
橡胶加工包括混炼、成型、硫化、整形以及后续的后加工。
下面将逐一介绍这些工艺。
1.混炼：混炼是将橡胶与其他配合剂进行均匀混合的过程。
混炼的目
的是将橡胶与填料、增塑剂、防老剂、硫化剂等配合剂充分混合，使其形
成均匀的胶料。
混炼的方法有机械混炼和硫化混炼两种，其中硫化混炼可
以在橡胶中添加硫化剂。
2.成型：成型是将混炼好的胶料加工成所需形状的过程。
成型的方法
主要有挤出、压延、注塑和压力成型等。
其中挤出是将胶料挤出成带状或
圆形截面的连续均匀条状物，压延是将胶料压成平板，注塑是将胶料注入
模具中，压力成型是将胶料放入模具中加热压缩成型。
3.硫化：硫化是橡胶加工中最重要的工艺之一、硫化是通过加热胶料
使之与硫化剂发生化学反应，形成交联结构，从而使橡胶具有弹性和耐热
性能。
硫化的方法主要有自硫化和热硫化两种。
自硫化是在胶料中添加硫
化剂，在室温下反应，需要较长时间。
热硫化是在高温下进行硫化反应，
时间较短。
4.整形：整形是将硫化好的橡胶制品进行修整，使其形状和尺寸满足
要求。
整形的方法主要有切割、修边、修磨和涂覆等。
5.后加工：后加工是在整形后对橡胶制品进行表面处理，以增加其外
观和使用寿命。
后加工的方法主要有涂漆、磨光、抛光、喷漆等。
二、橡胶配方
橡胶配方是指将橡胶与各种配合剂按一定比例混合，形成胶料的配方。
橡胶配方的配料包括橡胶本体、填充剂、增塑剂、硬化剂、防老剂、防护剂、促进剂等。
下面将介绍常用的橡胶配方。
1.橡胶本体：橡胶本体是指原料橡胶，可以是天然橡胶或合成橡胶。
常用的橡胶有天然橡胶、丁苯橡胶、丁腈橡胶、氯丁橡胶、丁基橡胶等。
2.填充剂：填充剂是指填充到橡胶中的无机或有机物质，可以改变橡
胶的物理和机械性能。
常用的填充剂有炭黑、白炭黑、沉香末、沥青等。
3.增塑剂：增塑剂是指能增加橡胶柔软性和延展性的物质。
常用的增
塑剂有塑化油、脂肪酸酯、酸酐和酯类增塑剂等。
4.硬化剂：硬化剂是指能促进橡胶硫化反应的物质。
常用的硬化剂有
硫化铅、硫化锌、过氧化苯等。
5.防老剂：防老剂是指能预防橡胶老化的物质。
常用的防老剂有橡胶
抗氧剂、橡胶防腐剂、橡胶抗静电剂等。
6.促进剂：促进剂是指能加速橡胶硫化反应的物质。
常用的促进剂有
二苯基胍、硫代巴巴威等。
以上是橡胶加工工艺及配方的简要介绍，橡胶加工的成功与否离不开
科学的工艺和合理的配方。
不同的橡胶制品需要根据具体要求设计不同的
工艺和配方。
