气体传感器的工作原理
气体传感器工作原理
气体传感器工作原理气体传感器是一种常见的用于检测和测量环境中气体浓度的设备。
它是根据气体分子在其内部发生的化学反应进行工作的。
本文将介绍气体传感器的工作原理和一些常见的气体传感器类型。
一、工作原理气体传感器的工作原理主要基于化学反应。
当目标气体分子进入传感器内部，它们与传感器的工作电极表面或传感材料发生化学反应。
这个化学反应通常会引起电子转移或离子的生成，从而导致传感器输出信号的变化。
气体传感器通常由以下几个主要部件组成：1. 传感材料：传感材料是气体传感器的核心部件，它对目标气体有高度的选择性和敏感性。
常见的传感材料包括金属氧化物、半导体和电解质。
传感材料会与目标气体分子发生化学反应，并引起电子或离子的转移。
2. 工作电极：工作电极是传感器中的关键部件，它与传感材料接触并用于检测化学反应引起的电子转移。
工作电极通常由高导电性的材料制成，例如铂或金属氧化物。
3. 辅助电路：为了测量传感器输出信号的变化，需要使用辅助电路。
这些电路包括放大器、滤波器和模数转换器等，用于将传感器生成的电信号转换为数字信号，并进行处理和分析。
二、常见的气体传感器类型1. 氧气传感器：氧气传感器广泛应用于医疗、工业和环境监测等领域。
它们通常采用金属氧化物作为传感材料，当氧气分子进入传感器时，它们与传感材料表面发生化学反应，从而改变传感器输出的电信号。
2. 一氧化碳传感器：一氧化碳传感器主要用于检测室内和汽车尾气等环境中的一氧化碳浓度。
这些传感器通常采用金属氧化物或半导体作为传感材料，当一氧化碳分子进入传感器时，它们与传感材料发生化学反应，改变传感器电信号的特性。
3. 氨气传感器：氨气传感器广泛应用于农业和工业领域，用于测量氨气浓度。
它们通常采用电解质作为传感材料，当氨气分子进入传感器时，它们与电解质发生反应，改变传感器输出的电信号。
4. 硫化氢传感器：硫化氢传感器常用于工业环境中的气体检测，例如石油和天然气行业。
这些传感器通常采用金属氧化物作为传感材料，当硫化氢分子进入传感器时，它们与传感材料发生化学反应，导致传感器输出信号的变化。
气体传感器原理及其应用
气体传感器原理及其应用随着现代科技的不断发展，人们对环境的监测和控制越来越重视。
其中，气体传感器就是一种非常重要的探测装置。
它可以检测周围环境中气体的浓度，判断是否存在有毒、危险或污染性物质，并及时发出预警，以保障人民生命财产安全，同时也有广泛的应用场景，如空气质量监测、生产安全控制、医疗健康等方面。
本文将深入探讨气体传感器的原理及其应用。
一、气体传感器的原理气体传感器，顾名思义，是一种可以检测周围环境中气体的仪器。
它的工作原理是通过改变一些物理和化学性质随之改变的电手性来检测气体的存在和浓度。
一般来说，气体传感器可以分为电化学式、光学式、热敏式、半导体式、毒性气体敏感器等几种类型。
每一种类型的传感器都有一个独特的工作原理。
1、电化学式：电化学式传感器是利用气体与电极表面的反应来衡量气体浓度的装置。
当气体通过传感器时，其与电极表面相互作用，使电极表面电位发生变化。
传感器中的电路系统可以测量出这些变化，从而确定气体浓度。
2、光学式：光学式传感器利用光学法或色谱学方法来反映气体浓度。
这种传感器光学耦合剂的用途是夹在气体和光源之间的物质，光学耦合剂允许接收光信号并将其转换为电信号，从而测量气体浓度。
3、热敏式：热敏式气体传感器是基于热敏效应的工作原理。
其测量触头的电阻会发生改变，从而反映环境中气体的浓度。
4、半导体式：半导体式气体传感器主要利用可燃气体与传感器内的氧气反应产生电子效应，从而影响传感器电阻的变化并反映气体浓度。
5、毒性气体敏感器：毒性气体敏感器可以检测到各种有毒和有害的气体，其工作原理通常是将该气体与其他化合物反应，并产生气体变化导致的电位变化。
二、气体传感器的应用场景气体传感器是一种非常重要的探测装置，在许多领域中都起到了关键作用。
1、空气质量监测：随着环境污染的加剧，对空气质量的监控越来越得到人们的关注。
气体传感器可以用于监测大气污染物的含量，比如二氧化碳、一氧化碳、臭氧、硫化氢、氮氧化物等。
气体传感器的工作原理
气体传感器的工作原理
气体传感器是一种用于检测环境中气体浓度的装置。
它的工作原理基于气体分子与传感器之间的相互作用。
常见的气体传感器工作原理可以分为以下几种：
1. 电化学传感器：通过电化学反应来检测气体浓度。
传感器通常由电极、电解质和气体检测膜组成。
当气体分子与检测膜接触时，会发生氧化还原反应，产生电流或电压变化，进而测量气体浓度。
2. 半导体传感器：利用气体分子与半导体表面之间的相互作用来检测气体浓度。
传感器中的半导体材料被气体吸附后，会导致电阻变化，通过测量电阻变化来确定气体浓度。
3. 光学传感器：利用气体分子对特定波长的光的吸收特性来检测气体浓度。
传感器通过发射特定波长的光，并测量其经过气体后的吸收程度，从而得到气体浓度信息。
4. 热导传感器：通过测量气体传导热的能力来检测气体浓度。
传感器中的一个热源将热量传递到气体，气体的热导率与浓度相关，通过测量传感器的温度变化来确定气体浓度。
5. 比色传感器：根据气体对特定颜色光的吸收程度来检测气体浓度。
传感器通过发射特定颜色的光，并测量其经过气体后的光强度变化，来推断气体浓度。
值得注意的是，不同的气体传感器工作原理可能存在差异，具体的应用还需根据传感器类型和检测气体的特性进行选择。
气体传感器原理
气体传感器原理气体传感器是一种用于检测和测量环境中气体浓度的设备。
它广泛应用于工业生产、环境监测、生命科学等领域。
本文将介绍气体传感器的工作原理以及常见的气体传感技术。
一、气体传感器工作原理气体传感器的基本工作原理是通过感知环境中气体浓度的变化，并将其转化为电信号进行测量和分析。
1. 变化感知气体传感器通常使用特定的材料或化学物质，这些材料与目标气体发生化学反应或吸附。
当目标气体浓度发生变化时，传感器材料的性质也会发生变化。
例如，对于氧气传感器，它使用了氧离子导体，当氧气浓度增加时，氧离子浓度也会增加，导致电阻值发生变化。
2. 信号转化气体传感器将感知到的变化信号转化为电信号。
根据不同的传感技术，信号转化的方式也各不相同。
常见的信号转化方式包括电容变化、电阻变化、电荷转移和化学反应等。
3. 信号测量转化后的电信号可以由电路进行测量和分析。
通过将电阻、电容等物理量与气体浓度相关联，可以得到准确的浓度测量结果。
通常，在气体传感器中还会加入温度和湿度的补偿电路，以确保测量结果的准确性。
二、常见的气体传感技术1. 热导型传感器热导型传感器利用气体导热性的差异来测量气体浓度。
它包含一个加热元件和几个温度传感器。
当气体进入传感器时，不同气体的导热性会导致温度传感器的输出信号发生变化，通过测量温度差异可以确定气体浓度。
2. 电化学传感器电化学传感器基于气体与电极表面发生化学反应的原理。
它通常包含一个工作电极、一个参比电极和一个计数电极。
当特定气体与工作电极发生反应时，会产生电流或电压变化，通过测量这些变化可以确定气体浓度。
3. 光学传感器光学传感器利用特定波长的光与气体发生吸收或散射的原理来测量气体浓度。
传感器通过发射特定波长的光源并测量光的强度变化，通过比较原始光信号和经过气体吸收或散射后的光信号，可以得出气体浓度的结果。
4. 表面声波传感器表面声波传感器利用声波在材料表面的传播速度和衰减程度与气体浓度的关系来测量气体浓度。
气体传感器原理
气体传感器原理
气体传感器原理是通过感知目标气体分子的存在与浓度变化，并将其转化为相应的电信号输出。
气体传感器中常用的原理包括电化学原理、光学原理、热学原理、半导体原理等。
其中，电化学原理是利用气体与电极之间的化学反应产生电流的变化来检测目标气体的存在与浓度。
此类传感器通常由感受层、电极和电解质组成。
感受层会吸收气体，并引发与电极和电解质之间的反应，使得电流产生变化。
光学原理则是利用气体分子对光的吸收、散射或发射特性来测量气体浓度。
例如，红外吸收光谱技术可通过检测气体分子对特定波长红外光的吸收程度来确定气体浓度。
热学原理是通过测量气体感受层的温度变化来判断气体浓度。
当目标气体与感受层接触时，其热导率会发生变化，从而导致感受层的温度发生变化，进而被传感器测量。
半导体原理是利用气体分子与半导体材料之间的相互作用来检测气体存在与浓度变化。
当目标气体与半导体表面接触时，会发生电子转移，导致半导体材料的电阻发生变化。
测量这种电阻变化可以推测气体的浓度。
以上是一些常见的气体传感器原理，每种原理具有不同的优势和适用范围，可根据具体需求选择合适的气体传感器。

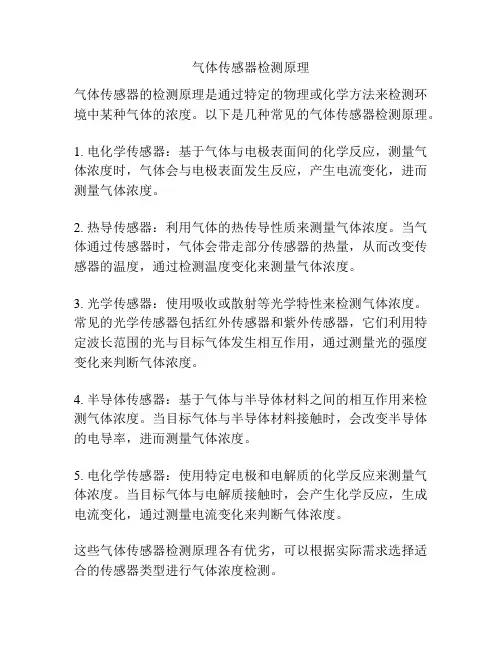

气体传感器检测原理
气体传感器检测原理
气体传感器的检测原理是通过特定的物理或化学方法来检测环境中某种气体的浓度。
以下是几种常见的气体传感器检测原理。
1. 电化学传感器：基于气体与电极表面间的化学反应，测量气体浓度时，气体会与电极表面发生反应，产生电流变化，进而测量气体浓度。
2. 热导传感器：利用气体的热传导性质来测量气体浓度。
当气体通过传感器时，气体会带走部分传感器的热量，从而改变传感器的温度，通过检测温度变化来测量气体浓度。
3. 光学传感器：使用吸收或散射等光学特性来检测气体浓度。
常见的光学传感器包括红外传感器和紫外传感器，它们利用特定波长范围的光与目标气体发生相互作用，通过测量光的强度变化来判断气体浓度。
4. 半导体传感器：基于气体与半导体材料之间的相互作用来检测气体浓度。
当目标气体与半导体材料接触时，会改变半导体的电导率，进而测量气体浓度。
5. 电化学传感器：使用特定电极和电解质的化学反应来测量气体浓度。
当目标气体与电解质接触时，会产生化学反应，生成电流变化，通过测量电流变化来判断气体浓度。
这些气体传感器检测原理各有优劣，可以根据实际需求选择适合的传感器类型进行气体浓度检测。
气体传感器的原理和实现方法探究
气体传感器的原理和实现方法探究气体传感器是一种用于检测空气中各种气体浓度的装置，它可以将气体化学反应产生的信号转化为电信号，从而实现对气体浓度的测量。
本文将探讨气体传感器的基本原理和实现方法，希望能为读者提供一定的参考和启示。
一、气体传感器的基本原理气体传感器的工作原理基于化学反应。
通常情况下，气体传感器通过吸附、化学反应或光学等方式与它检测的气体发生相互作用，从而产生电信号。
它的主要原理是使用化学反应或物理作用将目标气体质量或浓度转化为电信号，并将这些电信号转化为可用的数字信号。
气体传感器的传感器部分包括传感元件和信号采集部分。
传感元件可以是吸附剂、半导体材料、电化学材料和纳米材料等，这些材料都有特定的化学反应，“吸收”被测气体，并产生相应的信号。
信号采集部分包括模拟信号采集、数字信号采集和数据传输等，具体的电子电路可以根据传感器类型的不同而有所差异。
另外，气体传感器的选择也需要根据要检测的气体类型而定。
不同的气体传感器使用不同的传感元件来检测气体，使用的原理也不相同。
例如，一氧化碳传感器常常采用金属氧化物半导体，在其表面吸附CO后使电阻值变化而测量CO浓度。
而甲醛传感器则是利用吸附甲醛的材料来测量甲醛的浓度。
二、气体传感器的实现方法气体传感器的实现方法主要有光学法、电化学法和半导体法等。
下面将分别介绍这些方法的基本原理及其优缺点。
1. 光学法光学法使用的是光学原理，运用气体与特定波长光的吸收特性来检测气体的浓度。
常见的光学传感器主要有红外线传感器、紫外线传感器和激光吸收光谱传感器等。
其中，红外线传感器是最常用的气体传感器之一，它利用气体分子对红外辐射的选择吸收特性来确定气体分子的浓度。
红外线传感器的优点是可以检测多种气体，但是其成本比较高。
2. 电化学法电化学法是利用电化学反应来检测气体浓度的传感器。
其主要原理是，当气体分子进入电化学传感器时，它们可能与化学反应产生电信号。
电化学传感器通常包括电极材料、电解质和参考电极等三部分。
气体传感器的工作原理和应用
气体传感器的工作原理和应用气体传感器是一种能够检测、测量和监测环境中气体浓度的设备。
它们被广泛应用于工业生产、室内空气质量监测、生命安全保护等领域。
本文将介绍气体传感器的工作原理以及常见的应用。
一、气体传感器的工作原理气体传感器的工作原理主要基于感测材料与目标气体之间发生的物理或化学反应。
以下是几种常见的气体传感器工作原理：1. 电化学传感器：这种传感器基于电化学反应原理，通过材料与目标气体之间的氧化还原过程来测量气体浓度。
传感器中的感测材料通常是一种电导率较高的金属催化剂，例如铂或钨。
当目标气体与感测材料接触时，发生氧化还原反应，导致电流的变化，从而测量气体浓度。
2. 光学传感器：这种传感器利用光学原理来测量目标气体浓度。
传感器中包含一个光源和一个接收器，光源会发出特定波长的光，当目标气体存在时，光的强度会发生变化。
通过测量光的强度变化，可以得出目标气体的浓度。
3. 热导传感器：这种传感器利用材料的热导率来测量目标气体浓度。
传感器中包含一个热电偶和一个加热器，热电偶通过测量目标气体对加热器产生的影响来测量气体浓度。
当目标气体存在时，热导率会发生变化，从而导致热电偶输出的电压发生变化。
二、气体传感器的应用气体传感器在许多领域都有着广泛的应用。
以下是几个常见的应用领域：1. 工业生产：气体传感器在工业生产过程中起到了至关重要的作用。
例如，在化工厂中，气体传感器可以检测有毒气体的泄漏，及时采取措施保障工人的安全。
在煤气行业，气体传感器可以监测燃气的浓度，避免燃气泄漏引发火灾或爆炸。
2. 室内空气质量监测：随着人们对室内空气质量的关注度增加，气体传感器在室内环境监测中得到了广泛应用。
它们可以检测一氧化碳、二氧化碳、甲醛等污染物的浓度，帮助人们提高室内空气质量，保障健康。
3. 环境监测：气体传感器用于监测大气中的气体浓度，例如二氧化碳、二氧化硫、氨气等。
这对于环境保护和预防空气污染非常重要。
气体传感器还可以用于监测厨房、垃圾处理场等地方产生的臭味，及时采取措施减少环境污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气体传感器的工作原理
气体传感器是一种能够测量和监测环境中气体浓度的设备，广泛应
用于各行各业，例如环境监测、工业安全和室内空气质量监测等领域。
它们能够快速、精准地检测气体的存在，并将测得的数据转化为可读
的信号。
本文将介绍几种常见的气体传感器及其工作原理。
一、电化学气体传感器
电化学气体传感器是一种常用于检测可燃气体和有害气体的传感器。
该传感器由电极、电解质和半导体传感器组成。
当待测气体与传感器
接触时，气体分子与电解质发生化学反应，引起电荷传输。
这些电荷
变化会导致测量电流的变化，通过测量电流的大小，可以得知待测气
体的浓度。
二、光学气体传感器
光学气体传感器利用光学原理来检测和测量气体的浓度。
这种传感
器通常使用红外吸收光谱或激光散射技术。
当待测气体通过传感器时，吸收或散射光的强度会发生变化。
通过测量传感器接收到的光信号的
强度变化，可以确定气体的浓度。
三、热导气体传感器
热导气体传感器是一种检测气体浓度的传感器，其工作原理基于热
传导效应。
该传感器通常由一个加热元件和一个测温元件组成。
当待
测气体接触传感器时，其热传导性会引起温度的变化，从而影响到测
温元件的电阻值。
通过测量电阻值的变化，可以推断出气体的浓度。
四、半导体气体传感器
半导体气体传感器是一种基于气体与半导体材料之间相互作用的传感器。
当待测气体与半导体材料接触时，气体分子会与半导体表面发生反应，导致半导体的电导率发生变化。
通过测量电导率的变化，可以确定气体的存在和浓度。
总结：以上所述是几种常见的气体传感器的工作原理。
电化学气体传感器通过测量电荷传输来检测气体浓度，光学气体传感器通过测量光信号的变化来检测气体浓度，热导气体传感器通过测量温度变化来检测气体浓度，半导体气体传感器则通过测量电导率的变化来检测气体浓度。
这些传感器各自有其特点和适用范围，在实际应用中可以根据需要选择合适的传感器来进行气体浓度的监测和控制。
