水下混凝土浇筑方案
水下浇筑混凝土施工方案
水下浇筑混凝土施工方案一、项目背景和目标项目背景：水下浇筑混凝土广泛应用于水下结构工程，如码头、桥梁、隧道等，用于加固和保护结构。
项目目标：制定一个安全、高效、可行的施工方案，确保水下浇筑混凝土在质量和进度方面的良好表现。
二、施工准备工作1.设计施工方案：根据工程需求和现场条件，确定水下浇筑混凝土的具体要求和施工方案，包括材料选择、施工工艺和施工参数等。
2.现场布置：清理现场，搭建合适的施工临时设施，如浮船、水下作业平台等。
3.人员培训：对施工人员进行必要的培训和安全教育，确保其掌握水下作业的相关技能和安全知识。
4.设备检查：检查和保养所需的施工设备和工具，确保其正常运转和安全可靠。
三、施工步骤1.水下准备：在水下工作面上进行必要的清理和平整，清除杂物和障碍物。
2.模板安装：根据设计要求，在工作面上安装适用的混凝土浇筑模板，确保其稳固和准确。
模板应具有防止混凝土溢出和漏水的功能。
3.浇筑混凝土：将准备好的混凝土输送至模板下方，通过管道或泵送进行浇筑。
为了保持混凝土的均匀性，可以采用自下而上的方式进行浇筑。
4.压实和养护：在混凝土浇筑完成后，采取适当的压实措施，如振动器、水射流等，确保混凝土的密实性和强度。
然后进行养护，防止混凝土干裂和渗水。
四、质量和安全控制措施1.混凝土配比：根据设计要求和混凝土性能，合理选用材料，并制定合适的配比，以保证混凝土的强度、抗渗性和耐久性。
2.混凝土浇筑控制：根据施工方案，控制混凝土浇筑的速度和高度，避免出现漏筑和孔洞等质量问题。
3.混凝土质量检验：在施工过程中，进行混凝土质量的检验和控制，包括浇筑前的试块制备和试验，以及混凝土的强度和抗渗性的监测。
4.安全措施：施工过程中，必须严格遵守相关的安全规范和操作规程，如佩戴防护装备、防止溺水和事故风险等。
五、环境保护措施1.预防污染：在施工现场周围设置防护设施，防止混凝土溢出和漏水，避免对水体环境的污染。
2.废弃物处理：及时清理和处理施工过程中产生的废弃物和残渣，保持施工现场的清洁和整洁。
水下浇筑混凝土施工方案
水下浇筑混凝土施工方案在水下进行混凝土施工是一项复杂而关键的工程工作。
水下混凝土施工需要克服水压、水流速度和水的透明度等多种困难，因此需要精心设计的施工方案。
1. 施工前准备工作在进行水下混凝土施工之前，需要做好充分的准备工作，包括但不限于以下内容：•勘察测量：对施工区域进行详细勘察和测量，了解水下地形、水流情况等情况。
•材料准备：准备好混凝土原材料、搅拌设备等施工所需的材料和设备。
•施工人员：培训和指导施工人员，确保他们了解水下施工的特点和安全要求。
2. 水下混凝土施工工艺步骤步骤一：隔离工作区域在进行水下混凝土浇筑前，首先需要在施工区域周围设置隔离设施，以防止水流的干扰和安全事故的发生。
步骤二：搅拌混凝土将预先准备好的混凝土原材料放入搅拌设备中，按照设计配比进行搅拌，确保混凝土的质量符合要求。
步骤三：输送混凝土利用适当的输送设备将搅拌好的混凝土输送到施工现场，保证混凝土的连续性和及时性。
步骤四：浇筑混凝土采用适当的浇筑工艺，在水下进行混凝土浇筑，确保混凝土能够均匀地填充施工区域，并且达到设计要求的强度和密实度。
步骤五：养护混凝土在混凝土浇筑完成后，需要及时进行养护工作，确保混凝土能够逐渐达到设计强度，并且能够长期稳定地使用。
3. 施工安全措施在进行水下混凝土施工过程中，必须严格遵守施工安全规范，采取有效的安全措施，确保施工人员的安全。
•穿着防水服和安全帽：施工人员必须穿着防水服和安全帽，以防止水下作业中的意外伤害。
•监测水下氧气浓度：密切监测水下氧气浓度，确保施工人员的安全。
•设立安全警戒线：在施工区域周围设立安全警戒线，防止外部人员侵入施工区域，造成安全事故。
4. 施工质量控制在水下混凝土施工过程中，需要进行严格的质量控制，确保施工质量符合设计要求。
•定期检查施工现场：定期检查施工现场的混凝土浇筑质量，及时发现和处理问题。
•检测混凝土强度：对混凝土进行定期抽检，检测混凝土的强度是否符合设计要求。
浇注水下混凝土工程施工技术方案
浇注水下混凝土工程施工技术方案一、施工设备1、材料选用⑴水泥：宜用425号或525号普通硅酸盐水泥, 有出厂合格证并经试验合格。
⑵砂子：中砂或粗砂，含泥量不大于3%.⑶优先选用卵石:粒径10~40mm,含泥量少于2％。
2、作业条件⑴施工机械设备必须满足下列要求:1）混凝土搅拌机不少于两台。
2)导管配套不得少于灌注一条桩戓沉箱封底深度的需用量。
3)要根据现场用电量至少要配置120KW发电机一台,以作灌注混凝土时突然停电备用.⑵现场混凝土材料存量必须满足施工需要。
材料不足的情况下不得灌注水下混凝土。
二、操作工艺1、水下混凝土拌和物应符合下列规定：⑴水下灌注的混凝土必须具有良好的和易性。
其配合比应通过试验确定，坍落度宜采用160～220mm,每立方米混凝土中的水泥用量不得少于360kg，水泥标号不宜低于425号。
⑵使用早强型的水泥必须有缓凝措施。
当气温高于30°C时, 无论使用早强型或非早强型水泥，都必须根据具体情况对混凝土采取缓凝措施。
⑶细骨料宜选用级配良好的中至粗砂，砂率一般控制在40％～50％。
⑷粗骨料宜选用卵石或碎石,其粒径不得大于40mm,有条件时可采用二级配；2、导管的结构和使用符合下列要求：⑴导管壁厚不宜小于3mm，直径宜为200～250mm，直径制作偏差不得超过2mm,宜采用无缝钢管制作。
导管的分节长度一般为2～4m，底管长度不宜小于4m，底部应焊设加强箍，两管之间可用法兰或丝扣连接.⑵为避免提升导管时法兰挂住钢筋笼，可设置锥形护罩，或采用加焊三角形加劲板等有效措施。
⑶导管使用前应试拼试压,试压压力一般为0.6～1MPa，并要试验混凝土隔水球塞是否能通过.⑷使用丝扣连续的导管，应注意使用、运输和堆放中不得碰撞导管连接口的螺纹或压坏管口。
导管在每次灌注混凝土使用完毕后，应立即冲冼干争,及时在导管连接口的螺纹涂油防绣。
3、灌注水下混凝土应遵守下列规定:⑴开始灌注时,预制混凝土隔水球塞吊放的位置应临近水面，导管底端到孔底的距离应为0。

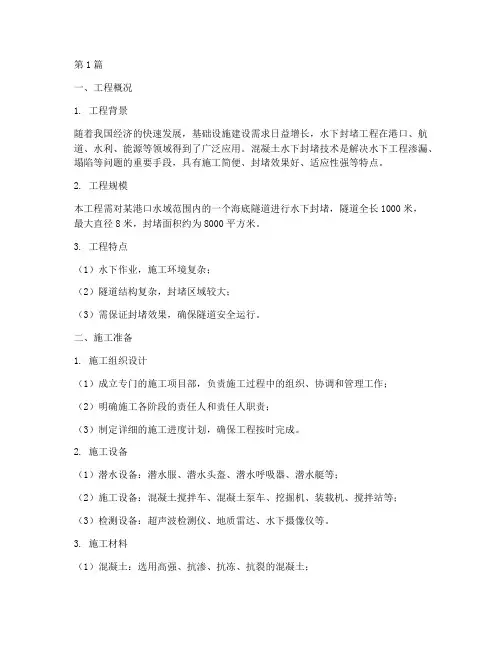

混凝土水下封堵施工方案(3篇)
第1篇一、工程概况1. 工程背景随着我国经济的快速发展，基础设施建设需求日益增长，水下封堵工程在港口、航道、水利、能源等领域得到了广泛应用。
混凝土水下封堵技术是解决水下工程渗漏、塌陷等问题的重要手段，具有施工简便、封堵效果好、适应性强等特点。
2. 工程规模本工程需对某港口水域范围内的一个海底隧道进行水下封堵，隧道全长1000米，最大直径8米，封堵面积约为8000平方米。
3. 工程特点（1）水下作业，施工环境复杂；（2）隧道结构复杂，封堵区域较大；（3）需保证封堵效果，确保隧道安全运行。
二、施工准备1. 施工组织设计（1）成立专门的施工项目部，负责施工过程中的组织、协调和管理工作；（2）明确施工各阶段的责任人和责任人职责；（3）制定详细的施工进度计划，确保工程按时完成。
2. 施工设备（1）潜水设备：潜水服、潜水头盔、潜水呼吸器、潜水艇等；（2）施工设备：混凝土搅拌车、混凝土泵车、挖掘机、装载机、搅拌站等；（3）检测设备：超声波检测仪、地质雷达、水下摄像仪等。
3. 施工材料（1）混凝土：选用高强、抗渗、抗冻、抗裂的混凝土；（2）钢筋：选用Q235钢筋，确保钢筋强度；（3）防水材料：选用高效防水涂料、防水卷材等。
4. 施工人员（1）潜水员：具备潜水作业资格，熟悉水下作业技术；（2）施工人员：具备相关施工经验，熟悉混凝土水下封堵施工工艺；（3）管理人员：具备项目管理经验，熟悉工程法规和标准。
三、施工工艺1. 施工流程（1）现场勘查：了解隧道结构、地质条件、水文情况等；（2）施工方案编制：根据现场勘查结果，制定合理的施工方案；（3）施工准备：组织人员、设备、材料进场；（4）水下封堵施工：按照施工方案进行施工；（5）封堵效果检测：检测封堵效果，确保隧道安全运行。
2. 施工方法（1）水下钻孔：采用潜水钻孔技术，对隧道进行钻孔，钻孔直径大于钢筋直径；（2）钢筋绑扎：将钢筋按照设计要求进行绑扎，确保钢筋间距、锚固长度等符合规范；（3）水下浇筑混凝土：采用水下浇筑混凝土技术，将混凝土浇筑到钻孔中，确保混凝土密实、无空洞；（4）混凝土养护：对浇筑完成的混凝土进行养护，保证混凝土强度；（5）封堵效果检测：检测封堵效果，确保隧道安全运行。
水下混凝土浇筑施工方案
水下混凝土浇筑施工方案1. 引言在水下结构工程中，水下混凝土浇筑是一项关键的施工工艺。
水下混凝土浇筑施工方案的编制对于确保工程质量和施工安全至关重要。
本文档旨在提供一种水下混凝土浇筑施工方案，以指导施工人员在水下环境中进行混凝土浇筑。
2. 施工准备在开始水下混凝土浇筑前，需要进行一系列的准备工作，以确保施工的顺利进行。
主要准备工作包括：•准备工艺流程图和操作规程，确保施工人员了解施工流程和注意事项；•提前准备好所需的混凝土材料，包括水泥、砂、骨料等；•准备好混凝土搅拌机和相应的输送设备；•对施工场地进行勘察和清理，确保施工现场安全、无障碍。
3. 施工工艺3.1 混凝土配制水下混凝土的配制应符合相关的国家标准和工程要求。
在水下混凝土配制过程中，需要注意以下几个方面：•按照施工图纸和设计文件确定适合的混凝土配合比；•使用优质的水泥和骨料，并确保它们的质量符合要求；•混凝土的配制要充分搅拌，以确保混凝土的均匀性和稳定性。
3.2 混凝土输送在水下混凝土浇筑过程中，通常需要使用输送设备将混凝土输送至施工现场。
选择合适的混凝土输送方式取决于施工条件和需求。
以下是常用的混凝土输送方式：•泵送输送：适用于较远距离、较高高度的混凝土输送；•水平输送：适用于水平或近水平距离的混凝土输送；•倾斜输送：适用于斜坡或倾斜地面上的混凝土输送。
3.3 混凝土浇筑混凝土浇筑是整个水下混凝土施工过程中最关键的环节之一。
在进行混凝土浇筑之前，应根据混凝土的流动性和浇筑状况选择合适的浇筑方法。
以下是常用的混凝土浇筑方法：•自由浇筑法：适用于较大浇筑面积且要求较高密实度的情况；•漏斗浇筑法：适用于较小浇筑面积或需要精确控制浇筑位置的情况；•充填管浇筑法：适用于较长距离的水下混凝土浇筑。
3.4 养护混凝土浇筑后，需要进行适当的养护措施，以确保混凝土的强度和稳定性。
以下是常用的混凝土养护措施：•喷淋养护：使用喷淋设备对浇筑的混凝土进行定期喷淋养护；•膜养护：在混凝土表面涂覆一层特殊膜，以防止水分蒸发和保持湿度；•浸水养护：将混凝土浇筑部分浸入水中，以提供充足的水分和保持湿度。
人工挖孔桩水下浇筑混凝土施工方案
人工挖孔桩水下浇筑混凝土施工方案人工挖孔桩水下浇筑混凝土是一种常见的基础工程施工方式，主要用于桥梁、码头和水利工程等项目的基础施工。
水下施工相比陆上施工更加复杂，但也能有效降低施工成本和减少对环境的影响。
本文将介绍人工挖孔桩水下浇筑混凝土的施工方案，包括施工准备、施工工艺和质量保障措施。
施工准备在进行人工挖孔桩水下浇筑混凝土施工前，需要做好充分的准备工作。
首先是对施工现场进行勘测，确定水下施工的具体位置和工况。
然后要对施工人员进行培训，保证每个人都能熟练掌握水下作业技术。
同时需要准备好所需的设备和材料，包括水下施工工具、水泥、骨料等。
施工工艺1.桩基准备：首先进行桩基的准备工作，包括在水底开挖孔洞和清除杂物等。
2.混凝土浇筑：将预先搅拌好的混凝土从水面上缓慢注入桩孔中，注意控制浇筑速度和流量以避免浪漫或空洞。
3.振捣作业：在混凝土浇筑完毕后，使用振捣器在桩孔周围进行振捣作业，确保混凝土密实。
4.水下养护：混凝土浇筑完成后，要及时进行水下养护，保持混凝土的充分湿润，加快强度发展。
质量保障措施1.检验混凝土质量：在施工过程中要定期抽检混凝土质量，确保符合设计要求。
2.监测施工质量：加强监督和检测，对水下施工的每一个环节都要严格把控，确保施工质量。
3.加强安全管理：保证施工人员的安全，采取必要的安全措施和紧急预案，避免意外发生。
在人工挖孔桩水下浇筑混凝土施工过程中，需严格按照规范操作，确保施工质量和安全。
通过合理施工方案的设计和有效的管理措施，可以提高施工效率，降低风险，同时为工程的顺利完成提供保障。
水下混凝土专项施工方案
水下混凝土专项施工方案1.引言随着海洋工程和水下建筑的发展，水下混凝土施工成为一项重要的工程技术。
水下混凝土施工是指在水下进行混凝土的浇筑和养护，并确保施工质量符合相关标准和要求。
本文将介绍一种适用于水下混凝土施工的专项方案。
2.施工条件与现场准备2.1施工条件在进行水下混凝土施工之前，需要确保施工场地的水质清澈，能够提供足够的能见度。
此外，还需考虑海洋潮汐、水流速度和水中的泥沙等因素，以便合理安排施工时间和工艺。
2.2现场准备在施工现场，需要配置合适的水下工具和设备。
这些设备包括水下钢管、水下抱闸电动葫芦以及水下混凝土泵等。
同时，还需要配备具备水下施工经验的工作人员，并确保他们熟悉施工流程和操作要求。
3.施工工艺3.1混凝土浇筑在施工现场准备好钢筋绑扎和混凝土搅拌方面的工作之后，将混凝土运输至施工现场，使用水下抱闸电动葫芦将混凝土桶吊起，通过水下钢管将混凝土顺利运输到预定位置。
3.2混凝土养护混凝土浇筑完成后，需要进行养护，以确保混凝土的强度和耐久性。
水下混凝土养护可以采用水下施放混凝土或围堰养护的方法。
对于水下施放混凝土的养护，可以在浇筑后的2-3小时内，将混凝土泵送至养护区域，形成充分的水下养护环境。
若采用围堰养护的方案，需要在浇筑混凝土前，先搭建围堰，并通过通水口控制养护水流量和强度。
3.3混凝土强度检测水下混凝土施工完工后，需要对混凝土的强度进行检测。
常用的检测方法包括取样试验和无损检测。
取样试验可以通过水下取样鸟取得混凝土试样，然后送回实验室进行强度测试。
无损检测可以使用超声波或回弹仪等设备，在水下对混凝土进行强度评估。
4.安全应急措施在水下混凝土施工过程中，应始终注意安全。
以下是一些常用的安全应急措施：4.1配备潜水员4.2采取适当的氧气供应措施为潜水员提供足够的氧气供应，以确保其在施工过程中的安全。
4.3设置拖箍或救生索在水下施工现场周围设置拖箍或救生索，以便潜水员紧急撤离。
4.4做好施工现场标识在施工现场明显位置处设置标识和告示牌，以提醒潜水员和其他工作人员注意安全。
水下混凝土施工方案DOC
水下混凝土施工方案
概述
水下混凝土施工是在水下进行混凝土浇筑的工艺，应用于海洋工程、水利工程
等领域。
本文将介绍水下混凝土施工的流程、材料要求、施工方法等内容。
流程
1.准备工作：确定施工区域、清理水下杂物、设置水下施工设备等。
2.浇筑混凝土：通过搅拌机将混凝土送入水下，在施工区域形成均匀
的混凝土层。
3.加固处理：根据需要，在混凝土表面进行加固处理，以确保其牢固
性和耐久性。
4.质量检验：对施工完成后的混凝土进行质量检验，确保符合相关标
准要求。
材料要求
•水泥：选用符合标准的水泥，确保混凝土的强度和耐久性。
•骨料：选用优质骨料，保证混凝土的均匀性和耐久性。
•水：选用清洁的淡水，避免影响混凝土的质量。
•外加剂：在必要时添加外加剂，提高混凝土的性能。
施工方法
•浇筑方式：采用气泡混凝土灌浆、压力法、窜沙法等方法进行水下混凝土浇筑。
•施工设备：使用专业的水下混凝土浇筑设备，确保施工效率和质量。
•作业环境：保证水下施工环境清洁、安全，避免外界因素对混凝土施工的影响。
•人员培训：对水下混凝土施工人员进行专业培训，提高他们的技能和安全意识。
结语
水下混凝土施工是一项复杂的工程，需要严格的流程管理和高质量的材料。
只有通过科学合理的施工方案和严格的质量控制，才能确保水下混凝土工程的质量和安全。
希望本文所述内容对水下混凝土施工有所帮助。
以上是水下混凝土施工方案的介绍，欢迎大家提出建议和意见。
水下混凝土施工方案
水下混凝土施工方案在海洋工程中，水下混凝土施工是一项具有重要意义的技术工作。
水下混凝土是为了加固或修复海洋结构而采用的一种特殊材料，其施工具有一定的复杂性和困难度。
本文将介绍水下混凝土施工的方案及注意事项，以帮助读者更好地了解这一领域。
施工方案1. 材料准备在进行水下混凝土施工之前，首先需要准备好必要的材料。
主要包括水泥、砂、骨料等原材料，以及混凝土搅拌设备、水下搅拌设备等施工工具。
2. 水下作业准备水下混凝土施工需要使用专门的水下设备进行作业，因此需要提前做好水下作业准备工作。
包括水下通风设备、工作平台、水下作业员等。
3. 混凝土搅拌将准备好的水泥、砂、骨料等原材料按照一定的配合比进行混合搅拌，确保混凝土的质量达到要求。
4. 输送至施工位置将混凝土通过泵送设备或其他方式输送至施工位置，确保能够顺利进行施工作业。
5. 紧固夹具在进行水下混凝土施工时，需要使用夹具将混凝土固定在所需的位置，以确保施工效果。
6. 均匀铺设对于较大面积的施工区域，需要保持混凝土的均匀铺设，以确保整体质量均匀稳定。
注意事项1.施工过程中需要密切配合水下作业员和指挥员，确保施工的顺利进行。
2.针对水下混凝土的稠度要求和抗压强度要求，需要在搅拌中加入适量的添加剂，以提高混凝土的强度和稳定性。
3.在水下混凝土施工过程中，需要注意控制混凝土的浇筑速度和厚度，以确保混凝土均匀固定。
4.施工现场需要做好安全措施，确保施工人员和设备的安全，避免发生意外事故。
5.在施工结束后，需要进行混凝土的养护工作，以确保混凝土的早期强度和稳定性。
结语水下混凝土施工是一项技术含量较高的工作，需要施工人员具备一定的专业知识和技术能力。
通过本文的介绍，相信读者已经对水下混凝土施工有了更深入的了解，希望能够为相关人员在实际工作中提供参考和帮助。
水下混凝土施工方案
水下混凝土施工方案水深较浅时，可用倾倒法施工，水深较深时，可用竖管法浇注，一般配合比同陆上混凝土相同，但由于受水的影响，一般会比同条件下的陆上混凝土低一个强度等级，所以应提高一个强度等级，如要求达到C25，应配到C30。
另外，还有一种加速凝剂的方法比较可靠，但造价比较高。
水下混凝土强度等级不低于C25。
混凝土浇筑时，切忌随意往混凝土运输车里加水，原因是为了保证混凝土配合比不至于因加水而发生紊乱，那问题来了，既然混凝土不能随意加水，那水下混凝土该怎么办？莫急，今天我们就来看水下混凝土的浇筑方法。
1.折叠导管法采用导管法浇筑水下混凝土，适用于水深不超过15～25m的情况。
导管的直径为25～30cm，每节长1～2m，用橡皮衬垫的法兰盘连接，底部应装设自动开关阀门，顶部装设漏斗。
导管的数量与位置，应根据浇筑范围和导管的作用半径来确定。
一般作用半径不应大于3m。
2.折叠袋砌法用袋砌法浇筑水下混凝土，把混凝土半满地装入牢固的麻袋或布袋中，由潜水员在水下进行砌浇。
袋的孔隙应能使砂浆渗出但不宜过大。
采取这种浇筑方法，袋与袋之间的层面，虽然可以从袋孔中挤出的水泥浆互相胶结，但其整体性终究是很差的。
此种混凝土的坍落度以5～7cm为宜，不得采用干拌混凝土。
混凝土袋应交错放置，相互靠紧。
3.折叠倾注法倾注法浇筑水下混凝土，可用于岸边水深不超过1.5m的情况。
新浇的混凝土堆用夯击或振动等方法挤入已浇的混凝土体中，使只有前沿的混凝土坡面与水直接接触。
混凝土的坍落度以7～10cm为宜。
采用此种方法应尽量缩短浇筑时间，在浇筑工作未完成之前，先浇的混凝土不得凝固。
4.折叠柔性管法柔性管法是采用柔性软管输送混凝土，利用周围的水对软管的压力控制混凝土的下落速度。
5.折叠活底吊箱法活底吊箱法是将混凝土装在能够开底的密闭吊箱内，通过水层直达浇筑地点，然后开0.3～0.4m底卸料。
6.折叠预填骨料压浆法水下预填骨料压浆法，要求水泥砂浆具有一定的流动度和一定的抗离析能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒通物流集散中心
水
下
混
凝
土
浇
筑
施
工
方
案
编制：
审核：
审批：
日期：
中铁八局集团市政工程有限公司恒通物流集散中心项目经理部
一、工程概况
人工挖孔桩施工的 最后阶段，由于地下水过大及地下水位过高，导致 孔桩开挖及混凝土浇筑施工无法正常进行，未避免孔桩护壁经长期浸泡至 垮塌。
且为保证混凝土的 质量和结构强度，设计单位、地勘单位、监理单 位、施工单位以及建设单位经过详细的 讨论和论证，最后确定具体的 施工 方法：
1）、G-28孔涌泥量大、泥层厚（ 7.5米）、桩径小（ 1米桩），加之 地下水水位高。
继续直接开挖存在极大安全隐患。
决定采用
C20低标号混
凝土填芯并增加护壁（以 5°角插入Φ 14钢筋，保证护壁厚度为 30cm ）后 继续扩孔下挖。
实际工程数量以现场联系单为准。
2）、混凝土的 浇筑采用水下混凝土浇筑 序号 1 桩号 G-19 B-21 E1-22 D1-26 G-27 C1-28 A-30 G-31 F-31 孔深 22.4 18 水深 10.6 5.7 6.7 3.2 4.2 2.8 3.4 3.1 4.2 3.7 2.8
部位 6#楼 8#楼 8#楼 8#楼 8#楼 8#楼 8#楼 9#楼 9#楼 9#楼 9#楼
2 3 20.1 15.5 15.5 13.2 14 4 5 6 7 8 14.2 15.2 14.6 13.6
9 10 11
A-32 A-33
实际浇筑水下桩根数及工程数量以现场联系单为准。
本方案详细说明水下混凝土浇筑的施工方法
二、水下混凝土的施工方法
1、施工准备
根据设计要求，水下灌注的混凝土必须具有良好的和易性，坍落度宜
采用 160～220mm，且应按设计混凝土等级提高一级浇筑。
达到 C30。
配合比需有实验室报告。
2、水下混凝土导管浇注法的参数计算
1）、管外地下水压力的计算
由于桩基础是在地下水中浇筑，为保证砼能顺利通过导管下注，必须
使管内砼在其底部出口的压力大于管外地下水压力（超压力 P）。
为此导管内的混凝土产生的压力和使管内砼流出管底的超压力P之间应满足下式：
γ H-γ H≥ P
C C W CW
其中：
γ—砼拌合物容重，取 25KN/m；
C
H—导管顶部至桩孔内已浇砼面的高差，取最深孔H=22.4m;
C C
γW
—桩孔内地下水的容重，考虑水中所含砂土率，取 12KN/m ;
H
CW—桩孔内地下水的高度，即地下水面与桩孔内已浇砼面之高差，
取H =10.6m；
CW
P—根据砼导管浇筑作用半径≤ 2.5m，确定其超压力须≥ 75KN/m；
则：γ H-γ H 2 2
C C
W CW =25×22.4－12×10.6= 432.8KN/m ≥ p=75KN/m ，考 虑砼非完全流体，取折减系数φ=0.5，则φ（γ H-γ H ）=216.4KN/m 2
C C W CW
2
≥ p = 75KN/m ，满足超压力 p 要求，砼导管内径（ D=200mm ）可满足水 下砼的 浇筑。
2）、开导管首批砼用量计算
在灌注砼开导管时，漏斗、贮料罐和导管内必须贮备一定数量的 砼，以 保证能完全排出管内水，并使导管出口埋入至少 0.7m 深的 流态砼中以防 止导管外地下水混入砼中。
，其中，
式中：
—开导管浇筑首批砼所需的 用量（ m3）； d —开导管内径，取 0.20m ；
—首批砼要求浇灌深度（ m ），取 0.7m ；—管底至桩孔底的 高度，取 0.25m ；—导管的 埋设深度，取 0.45m ；
—灌注桩浇筑段的 横截面面积（ m ）；以 G-19桩为例 A=0.98m 2
—桩孔内砼高度达到时，导管内砼柱与导管外水压平衡所需 高度（m ）； —预计浇筑砼顶面至桩孔水面的 高差（ m ），=L =22.4— 10.6=14.2m ；
桩长 水深
— L
—桩孔内地下水的 容重，考虑水中所含砂土率，取 12KN/m ; —砼拌合物容重，取 25KN/m ；
3 3
则 5.6×0.034＋0.68＝0.87m 采取料斗容量为 1 m 能满足施工要求。
三、施工工艺
1、浇筑过程
1）、清孔合格后，进行钢筋笼的安装（塔机吊装），钢筋笼安装后，如有必要，可进行二次清孔，二次清孔检查及隐蔽工程验收合格后，方可
进行浇注砼的准备工作；
2）、各项准备工作做好以后，开始搅拌和运输砼到现场，在注满大料
斗以后，即可开始浇筑砼，其要点如下：
A、把导管下到桩底，此时导管隔水盖密封住导管；
B、开浇时，先用坍落度为 18-22cm的水泥砂浆，再用大于导管容积
的同样坍落度的砼送入导管底部。
C、满管后，缓慢提管 30-150mm，利用导管内砼的自重将导管隔水盖冲开，砼流至桩孔内，再立即把导管下到原处，使导管底部插入已浇注的
砼中。
在动水位以下导管的提升速度宜缓慢且一次提升不得超过
30cm，在动水位以上导管的提升速度可适当加快；
D、迅速检查导管内是否漏浆，若不漏浆，立即开始连续浇注砼。
随着
砼面的不断上升，导管相应提升，断续拆管，连续浇注。
一次提管拆管长
度不得超出 2m，导管须始终埋在砼中，严禁将导管提出砼外。
3）、在浇注过程中，导管埋入砼内的深度应控制在 0.6-1m，保持桩孔砼面高差不大于 0.3-0.5m；
3
4）、浇筑时拟采用大直径漏斗，共计约合 1.0m的砼一次性注入桩底
中使导管埋入桩底砼的深度不低于 40-50cm；
5）、每隔半小时测定一次桩孔砼面至少三处的深度，以便核算砼浇入量，判断是否拔管和浇筑是否顺利进行；
6）、为防止钢筋笼在砼灌注过程中发生上拱，砼进入钢筋笼后提升导
管要平稳，速度要慢，以防止砼冲力过大或钩带钢筋笼。
若砼灌注过程中
发生钢筋笼上拱，堵管或埋管时应立即测定砼面高度，并与监理、业主共
商处理措施。
7）、砼浇注应连续进行，因故中断时不得超过 45分钟。
流动性（坍落度）及和易性不合格的砼不得进入桩孔。
桩基砼上升速度不得小于 2.0m/h。
8）、浇注过程中，要根据砼的浇注量，用抽水机抽出相应体积的水，
使水位始终保持在静水位高度，其偏差不应大于± 200mm。
砼面浇注超过静水位线约 1.5米后，应抽出所有的余水，并用人工舀出表面的浮浆，直到
合格砼面为止。
1—钢导管； 2—漏斗； 3—接头； 4—吊索； 5—隔水塞； 6—铁丝
2、常见灌注砼故障及处理措施
1）、导管进水处理措施：提出导管，检查垫圈，重新安放并检查密封
情况；调整导管底口至孔底高度。
提2）、堵管处理措施：上下提动导管或捣实，使导管疏通，若无效，
出导管进行清理，然后重新插入砼内足够深度，用潜水泵将导管内泥浆、
浮浆、杂物等吸除干净恢复灌注；
检3）、钢筋笼错位或上拱处理措施：吊起钢筋笼重新焊好下入孔内，
查钢筋笼固定情况，并加焊固定。
四、施工安全及质量控制
安全生产是施工项目重要的控制目标之一，也是衡量施工项目管理水
平的重要标志。
搞好施工项目的安全生产，是企业管理的首要职责，也是
调动员工积极性的必要条件。
没有安全的保障，就没有员工的高度积极性，也就没有施工生产的高效率。
因此，施工时必须把实现安全生产当作组织
施工活动时的重要任务。
五、质量保证措施
1、质量要求
（1）、沉渣清理干净。
（2）、灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的
规定。
建筑
（3）、实际浇筑混凝土量，严禁小于计算体积。
（4）、浇筑混凝土后的桩顶标高及浮浆的处理，必须符合设计要求和施工规范规定。
2、桩质量检测
1）、检查灌注混凝土过程中预留试块抗压强度，每根桩留取试块不小于 2组 6块；
2）、在质量检验中，如发现断桩或其它重大质量事故，应通知甲方和设计人员共同研究提出处理方案。
在处理过程中，应作详细记录。
处理工作完毕再作一次检查，认为合格后，方可进行下一步施工。
3、质量保证措施
1）、孔底残留虚土太多；成孔、修边以后有较多虚土、碎砖，未认真清除。
在放钢筋笼前后均应认真检查孔底，清除虚土杂物。
必要时用水泥砂浆或混凝土封底。
2）、钢筋笼扭曲变形：钢筋笼加工制作时点焊不牢，未采取支撑加强钢筋，运输、吊放时产生变形、扭曲。
钢筋笼应在专用平台上加工，主筋与箍筋点焊牢固，支撑加固措施要可靠，吊运要竖直，使其平稳地放入桩孔中，保持骨架完好。
3）、工程所有材料要有出厂合格证，并经质检部门试验室试验合格后方能使用。
砼设计强度等级应由质检部门认可的试验单位，以配合比作施工依据。
