大物实验报告材料_电表的改装与校正

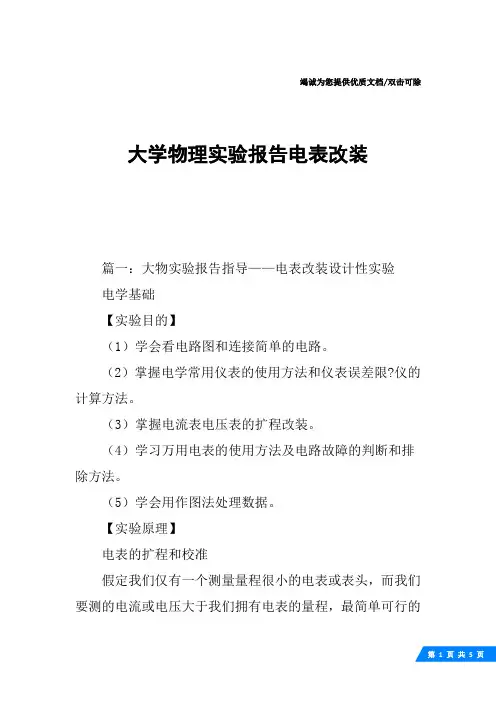

大学物理实验报告电表改装
竭诚为您提供优质文档/双击可除大学物理实验报告电表改装篇一：大物实验报告指导——电表改装设计性实验电学基础【实验目的】（1）学会看电路图和连接简单的电路。
（2）掌握电学常用仪表的使用方法和仪表误差限?仪的计算方法。
（3）掌握电流表电压表的扩程改装。
（4）学习万用电表的使用方法及电路故障的判断和排除方法。
（5）学会用作图法处理数据。
【实验原理】电表的扩程和校准假定我们仅有一个测量量程很小的电表或表头，而我们要测的电流或电压大于我们拥有电表的量程，最简单可行的方法是在我们所拥有电表的基础上加以扩程，把它改装成所需量程的电流表或电压表。
下面分别简述电流表和电压表扩大量程的方法。
1）电流表扩大量程的方法电流表扩大量程的方法如图3.4.7所示，使超过量程的电流部分从分流电阻Rp流过即可。
并联不同电阻值Rp，即得到不同量程的扩程电流表。
分流电阻Rp的计算：该被扩程电流表满度电流为Ir，内阻为Rg，需要扩大到量程I，I/Ig＝n，n为扩大的倍数，由IgRg?(I?Ig)Rp 可得Rp?Rgn?1图3.4.7（3.4.9）上式表明，如果知道了被扩程电流表或表头的内阻和所需扩大的倍数，即可求得分流电阻的阻值Rp，并完成电流表的扩程。
2）电压表扩大量程的方法Rs如图3.4.8所示，电压表扩大量程的方法是在被扩程IgmV表（或表头）前串联一分压电阻Rs，使超过扩程表量程的那部分电压压降在分压电阻Rs上。
串联不同阻值的VsVgRs，可以得到不同量程的扩程电压表，Rs为分压电阻。
图3.4.8分压电阻Rs的计算：该被扩程表满量程电流为Ig，内阻为Rg，若需改装成量程为V的电压表，则Ig(Rg?Rs)?V（3.4.10）Rs?V?RgIg（3.4.11）可见，欲将量程Vg?IgRg的电压表扩大成量程为V的电压表，只需给被扩程表串联阻值?V?为??Rg?的分压电阻即可。
?Ig在电表的扩程过程中，被扩程表的满程电流Ig和内阻Rg的准确度直接影响扩程表的准确度，对这两个参量（Ig、Rg）的测量必须准确度很高。
电表改装与校准实验报告
电表改装与校准实验报告1. 引言电表是测量电能消耗的重要仪器，在电力系统中起到了至关重要的作用。
然而，由于设备老化、使用不当等原因，电表的准确性可能会受到影响。
因此，对电表进行改装与校准是必要的。
本实验旨在通过改装电表，并对其进行校准，提高电表的准确性。
2. 改装电表2.1 选取适当的电表在改装电表之前，我们需要选择合适的电表。
根据实验要求，我们选择了一款具备高精度、稳定性好的电表进行改装。
2.2 电表改装步骤1.打开电表外壳：使用螺丝刀拧开电表外壳上的螺丝。
2.识别电表内部结构：了解电表内部结构，确定需要改装的部分。
3.拆卸原有元件：将需要改装的元件进行拆卸，如电流互感器、电压互感器等。
4.安装改装元件：根据实验需求，选取合适的改装元件进行安装。
5.连接电线：将改装元件与电表内部电路进行适当的连接。
6.固定改装元件：使用螺丝将改装元件固定在电表内部。
7.关闭电表外壳：将电表外壳盖好，并拧紧螺丝。
3. 电表校准实验3.1 实验前准备在进行电表校准实验之前，我们需要做一些准备工作：1.确保实验室环境稳定，温度、湿度等因素不会对实验结果产生影响。
2.准备标准电源及标准电表：我们需要一台高精度的标准电源和一个经过准确校准的标准电表作为参考。
3.配置测试电路：根据实验需求配置相应的测试电路，包括电压源、电流源等。
3.2 校准步骤1.连接电路：根据实验需要，将待校准的电表与标准电源、标准电表以及测试电路连接起来。
2.校准电流测量：通过调节标准电源的输出，使电流在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。
3.校准电压测量：通过调节标准电源的输出，使电压在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。
4.校准功率测量：通过调节标准电源的输出，使功率在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。
5.校准能量测量：通过长时间稳定供电，记录待校准电表和标准电表的能量计量值，并进行比较。
大学物理实验报告电表的改装
⼤学物理实验报告电表的改装实验报告电表的改装⼀般电流计（表头）只允许通过微安级（低等级的也有毫安级的）电表，只能测量较⼩的电流或电压。
⽽实际测量的电流和电压都较⼤，要将表头改装，扩⼤其量程，常使⽤的各种电表都是⼯⼚设计、改装完成的。
有些电表为了测量交流电压或电流，在表内配上了整流元件。
关键词：电流计；表头；电流；电压⼀、实验⽬的1．掌握扩⼤电表量程的原理和⽅法；2．了解欧姆表的改装和定标。
⼆、实验原理1．表头的两个参数Ig 和Rg的测定要将表头改装成电表，必须知道表头的两个参数——使表头偏转到满刻度的电流Ig和表头内阻Rg。
这两个参数在表头出⼚时都会给出。
下⾯介绍实验测定这两个参数的⽅法，测量原理和线路如图9-1-1所⽰。
图9-1-1 表头I g，R g测定电路图（1）Ig的测定⾸先置滑线变阻器滑动触点C于输出电压最⼩处（A端），将开关S2合于“1”处时，表头G与微安表串联（图9-1-1中微安表⽐待测表头有较⾼准确度的“标准表”，若改⽤mA 级表头，则“标准表”相应地改为较⾼级别的mA表）。
接通开关S1，移动滑动触点C，逐渐增⼤输出电压，使表头G指针偏转到满刻度，此时微安表上读出的电流值即为Ig，记下这个值。
（2）Rg的测定保持上述电路状态不变（即不改变电源电压和C点的位置），使可变电阻R（采⽤电阻箱）为较⼤值，将开关S2拨于“2”处，连续减⼩R的值，使微安表重新指到Ig处，此时R的值即为Rg，这种⽅法称为替代法。
Ig 和Rg是表头的两个重要参数。
在选择表头时，这两个参数值越⼩越好。
2.电流表量程的扩⼤表头不能测量较⼤电流，如图9-1-2所⽰，若并上⼀个低值电阻R s ，则可以扩⼤其量程。
由图9-1-2，并联电阻R s 的值通过计算可以得到（I-I g ）R s =I g R g （9-1-1）所以R s =（9-1-2）若令n=，则R s =（9-1-3）式中，I 为扩充后的量程，n 为量程的扩⼤倍数。
实验十三电表的改装与校正
在实验过程中，我深刻感受到了实践 的重要性，只有通过亲手操作，才能 真正理解并掌握知识。同时，我也体 会到了实验的严谨性和精确度对于科 学研究的至关重要性。
实验不足与改进建议
实验不足
在实验过程中，我发现自己对电表的工作原理理解还不够深入，导致在改装和校正过程 中遇到了一些困难。此外，我在实验操作中也存在一些不规范的地方，影响了实验结果
02 电表改装原理
电表改装的意义
01
02
03
提高测量精度
通过改装电表，可以改善 其测量误差，提高测量精 度，从而更好地满足实验 和工业测量的需求。
扩展测量范围
通过改装电表，可以扩大 其测量范围，使其能够适 应更大或更小的电流或电 压的测量。
定制化需求
根据不同的实验或应用需 求，可以改装电表以实现 特定的功能，如高精度、 快速响应等。
实验十三：电表的改装与校正
目录
• 实验目的 • 电表改装原理 • 电表校正方法 • 电表准确度的重要性 • 实验总结
01 实验目的
掌握电表的改装原理
总结词
理解电表改装的基本原理，包括电流 表、电压表的改装原理。
详细描述
掌握电流表、电压表的改装原理，了 解如何将电流表改装成电压表或反向 接法改装成电流表，理解电表改装中 串联电阻和并联电阻的原理。
电表准确度与误差的关系
01
电表准确度越高，其测量误差越小。
02
误差的存在是不可避免的，但可以通过提高电表准 确度来减小误差的影响。
03
在实际应用中，应充分考虑电表准确度与误差的关 系，选择合适的电表以保证测量精度。
05 实验总结
实验收获与体会
实验收获
通过本次实验，我深入了解了电表的 工作原理和改装技术，掌握了电表校 正的方法和步骤，提高了自己的动手 能力和实验技能。
电表改装与校准实验报告
电表改装与校准实验报告电表改装与校准实验报告引言：电表作为测量电能消耗的仪器，对于电力行业和家庭用电管理至关重要。
然而，由于长期使用或制造过程中的一些因素，电表的准确性可能会出现偏差。
为了保证电表的准确性，我们进行了电表改装与校准实验，以探索改进电表精度的方法。
一、实验目的本实验旨在通过改装电表，提高其准确性，并通过校准实验验证改装后电表的准确性。
二、实验材料与方法1. 实验材料：- 电表：我们选择了市场上常见的电能表进行改装与校准实验。
- 校准仪器：使用了高精度的电流表和电压表进行校准。
2. 实验方法：- 改装电表：我们首先对电表进行了改装，主要包括以下步骤：a. 清洁电表：将电表内部的灰尘和杂质清除干净，以确保准确读数。
b. 电路优化：对电表内部的电路进行优化，以提高电路的稳定性和准确性。
c. 磁场屏蔽：在电表周围添加磁场屏蔽材料，减少外部磁场对电表的干扰。
d. 温度补偿：根据电表使用环境的温度变化，进行温度补偿调整，以提高准确性。
- 校准实验：改装后的电表进行校准实验，主要包括以下步骤：a. 电流校准：通过将已知电流通过电表，并与高精度电流表进行对比，以确定电表的误差。
b. 电压校准：通过将已知电压输入电表，并与高精度电压表进行对比，以确定电表的误差。
c. 功率因数校准：通过将已知功率因数的负载连接到电表上，并与高精度功率因数表进行对比，以确定电表的误差。
三、实验结果与分析经过改装和校准实验后，我们得到了以下结果：1. 改装电表的准确性得到了显著提升。
在校准实验中，与高精度仪器对比后，改装电表的误差范围在允许范围内。
2. 温度补偿的应用对电表的准确性有重要影响。
通过对电表进行温度补偿调整，可以有效减少温度变化对电表读数的影响。
3. 磁场屏蔽的改进可以减少外部磁场对电表的干扰，提高电表的准确性。
四、实验结论通过电表改装与校准实验，我们得出以下结论：1. 改装电表可以显著提高其准确性，对于电力行业和家庭用电管理具有重要意义。
电表的改装与校正实验报告
电表的改装与校正实验报告实验报告格式：
电表的改装与校正实验报告
实验目的：
1.掌握电表使用方法，了解电表组成和工作原理。
2.通过改装电表，了解电表的构造以及材料的作用，并探究改装电表的优越性。
3.学习电表的校正方法，提高电表的精度。
实验器材：
1.电表、变压器、电源线等。
2.万用表。
3.实验箱、万用电表、数据记录表等。
实验步骤：
1.首先进行电表的改装，根据电表的结构和原理，拆下电表上的表盘和螺丝，将能量储存体系增设附加材料和卡片以达到增强电表精度的效果。
2.建立电路，连接电表和变压器，并加入电源线，然后将电表连接到万用表上，记录下电压、电流等指标。
3.根据实验数据，依据电表的表盘刻度进行校验，确保电表的准确度。
实验结果：
通过记录的实验数据，我们发现电表的精度得到了明显提高，同时也得到了实证。
经过校准，电表达到了理论值，能够更好的实现真实用电量的测定。
实验结论：
1.电表通过改装，可以更好的实现电量的精准测量。
拓展电表的功能和性能。
2.常规的电表校准可以通过使用万用表进行计算，提高电表的准确度。
3.电表的操作方法非常重要。
在日常使用中，应注意电表的摆放位置和连接线路等细节。
总之，本次实验通过对电表的改装和校准，探究了电表工作原理和制作方法，丰富了我们的电学知识储备，也提高了操作实验能力。
电表的改装与校正实验报告数据
电表的改装与校正实验报告数据篇一：电表的改装与校正实验报告实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方法； 2．能够对电表进行改装和校正； 3．理解电表准确度等级的含义。
实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。
实验原理：常用的直流电流表和直流电压表都有一个共同部分，即表头。
表头通常是磁电式微安表。
根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。
一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。
扩大量程的方法是在微安表的两端并联一分流电阻RS。
如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。
设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，（I - Ig）RS= IgRg RS=设n = I /Ig, 则RS=Rgn?1IgRgI?Ig(1)由上式可见，要想将微安表的量程扩大原来量程的n 倍，那么只须在表头上并联一个分流电阻，其电阻值为RS= Rgn?1。
图1 图2二将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。
在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。
设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必须经过校准方可使用。
改装后的电流表和电压表的校准电路分别如图3和图4所示。
首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。
然后一一校准各个刻度，同时记下待U? Rg（2）Ig校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。
电表改装与校准实验报告
电表改装与校准实验报告一、实验目的本实验旨在掌握电表改装和校准的基本原理和方法，了解电表的结构和工作原理，掌握电流、电压、功率的测量方法，并通过实验掌握电表测量误差的计算方法。
二、实验仪器1. 万用表2. 直流稳压电源3. 变压器4. 电阻箱5. 单相交流电能表三、实验内容及步骤3.1 电表改装1）将单相交流电能表拆开，并找到其内部的计量机构。
2）将计量机构中的线圈换成与直流稳压电源连接时所需的线圈。
3）将计量机构中的磁环换成与直流稳压电源连接时所需的磁环。
4）重新组装单相交流电能表。
5）使用万用表检查改装后单相交流电能表各项指标是否正常。
3.2 电表校准1）使用变压器调节输入交流电源，使其输出恒定的交流电压。
2）使用万用表测量输入交流电源输出的交流电压值，记录下来作为基准值。
3）将单相交流电能表接入变压器输出端，记录下单相交流电能表显示的电压值。
4）根据万用表记录的基准值和单相交流电能表显示的电压值计算出单相交流电能表的测量误差。
5）使用电阻箱调节变压器输出端的负载，重复以上步骤，得到不同负载下单相交流电能表的测量误差。
四、实验结果及分析4.1 电表改装经过改装后，单相交流电能表可以进行直流稳压电源连接时所需的线圈和磁环，并且各项指标正常。
改装后的单相交流电能表可以用于测量直流稳压电源输出时的功率、电压和电流等参数。
4.2 电表校准在不同负载下，单相交流电能表测量误差存在一定差异。
通过计算可以得出，当负载为10欧姆时，单相交流电能表测量误差最小，在正常使用过程中应尽可能保持负载在此范围内。
五、实验结论本实验通过对单相交流电能表进行改装和校准，掌握了其基本原理和方法。
在实验中还发现了不同负载下单相交流电能表测量误差存在一定差异，需要在实际使用中注意负载的选择。
本实验对电表改装和校准有了深入的了解，为今后的实际应用提供了基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学物理实验报告
课程名称：大学物理实验
实验名称：电表的改装与校正
学生：吴倩萍
所在学院：机电工程学院
班级：车辆工程151班
学号：5902415034
实验地点：基础实验大楼B513
座位号：15
实验时间：第五周周二下午一点开始
1．掌握电表扩大量程的原理和方法
2．能够对电表进行改装和校正
3．理解电表准确度等级的含义
二、实验原理：
1、将量程为Ig =1mA,阻为R g的毫安表的量程扩大为I＝10mA的电流表的原理图及理论计算公式:
R s =I g R g/(I-I g)= R g/(n-1),n=I/I g为电流扩大倍数,R g可以在微安表上找到。
其次校准分流I g将标准表调到 5.00mA，同时改装表指向满刻度（这时可能需要改变分流电阻）,电阻R s，记下实际分流电阻，最后校准改装表的等级；分5段逐点校准，填入数据记录表，“下行”指电表读数由高到低逐点进行校准，“上行”则相反.
2、将量程为I g=1mA,阻为R g的毫安表的量程扩大为U＝10V的电压表的原理图及理论计算公式:
先计算分压电阻 R m:R m=U−R g,I g和U为改装后电压量程。
再校准分压电阻 R m:将标准表调到 10.00V，同时改装表则调到满刻度（可改变分压电阻R m），同时记下实际分压电阻；最后按照数据记录表校准改装表的等级.
3、将1mA量程的待改装电流表改装为串连分压式欧姆表的原理图及理论叙述:
取U=1.5V,将R x短路,调节R w,使毫安表正好指向 1mA,这时R W+R3+R X=1500Ω;当R x=1500Ω时，毫安表读数为0.5mA，这一电阻成为“中值电阻”,R中= R w+R3+R x=1500Ω，然后按照数据记录表定的R x值标定表面刻度，从而可见，欧姆表的刻度是反向的,1mA 处为0Ω；0 mA 处为∞Ω，以I为纵坐标，R x为横坐标作I−R x图并连成光滑曲线.。
