中考物理欧姆定律综合题汇编含答案
九年级物理欧姆定律专题练习(附标准答案)
九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。
根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。
2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。
根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。
当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。
3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。
根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。
当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。
二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。
根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。
解得L2的电阻为15Ω，IL2=0.4A。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。
根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。
解得L1的电阻为3Ω，L2的电阻为6Ω。
三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。
根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。
中考物理总复习《欧姆定律的综合计算》专项训练题(附有答案)
（1）电源电压；
（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能；
（3）将图甲中R和L由串联改为并联，整个电路的电功率。
13．某品牌浴室多功能取暖器具有灯暖和风暖两种功能，其简化电路如图所示，部分参数如表所示。当取暖器正常工作时，求：
5．（1）6Ω；（2）1A；（3）18W
【详解】解：（1）由 可知，灯泡正常发光时灯丝的电阻
（2）由P=UI可知，正常发光时通过灯泡的电流
根据串联电路的电流特点可知，电路中的电流
I=IL=1A
（3）根据串联电路的电压特点可知，电源电压
U=UL+UR=6V+12V=18V
电路消耗的总功率
P=UI=18V×1A=18W
8．（1）0.3A；（2）1.8W；（3）108J
（1）电源电压U；
（2）电阻R2的阻值。
2．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将滑片P移到最右端时，R2两端的电压为5V，电流为0.1A；将滑片P移到另一位置时，R1两端的电压为6V，R2的功率为0.4W。求：
（1）滑动变阻器R2的最大阻值；
（2）电源电压。
3．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。
（1）灯丝的电阻RL；
（2）电路中的电流I；
（3）电路消耗的总功率P。
6．小明设计了如图甲的模拟智能测温报警电路：电源电压调为12V，报警器（电阻不计）通过的电流超过10mA时就会报警，热敏电阻RT其阻值随温度T的变化关系如图乙所示。要求：当所测温度达到或超过37.3℃时，系统报警。
【物理】中考物理欧姆定律题20套(带答案)含解析
【物理】中考物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A. 电流表A的示数变大B. 电压表V的示数变大C. 电压表V与电流表A的示数的比值变大D. 电压表V与电流表A的示数的乘积变小【答案】D【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、故答案为：D.【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
中考物理欧姆定律的计算问题综合经典题含答案
一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。
现将L与阻值为10Ω的电阻R 连入图乙所示电路。
闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。
2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V ，在10s 内定值电阻1R 产生的热量为36J ；当滑片P 置于变阻器的中点时，电压表的示数变化了2V 。
下列结果正确的是（ ）A ．1R 先后两次消耗的电功率之比为9∶16B ．滑动变阻器2R 的最大阻值为10ΩC ．电源电压为12VD ．1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知，定值电阻R 1与滑动变阻器R 2串联，电压表测R 2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B 端时，电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和，则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时，R 2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变，则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得：R 1=R 2，则电源的电压为11111216V 6V 6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时，R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得，R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2，故R 2的最大阻值为10Ω，滑片在B 点时和滑片在中点时，电路中的电流之比为12226V 38V 4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________一、计算题1．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。
已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0~200mA，电压表的量程为0~9V。
湿敏电阻R的阻值随湿度R H变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。
则在电路安全工作的前提下，请计算出：（1）当电流表的示数为120mA时，R接入电路中的阻值是多少？（2）当电压表示数为9V时，环境湿度为多少？（3）装置能监测湿度的范围是多少？2．如图甲是韵霏和源昊同学共同设计的测物体体积的装置原理示意图。
电路中，电源电压恒为24V，定值电阻R1为30Ω，电阻R2为力敏电阻、允许通过的最大电流为0.5A、其电阻大小与托盘所压力大小的关系图如图乙所示，电压表的量程为0~15V，电流表的量程为0~0.6A。
已知托盘及上方所放置的圆柱形容器总重为2N，容器底面积为100cm2，容器足够高且装有体积为1000cm3的水。
（g=10N/kg）求：（1）容器中只有水时，求水对容器底部的压强为多少Pa？（2）容器中只有水时，求电流表的示数为多少A？（3）若用细线拴住物体浸没在水中，且物体不触碰到容器壁和底部，求在电路安全范围内所放物体的体积范围为多少？3．如图所示的电路，电源电压为12V且保持不变，电阻R1＝60Ω。
求：（1）当S1闭合、S2断开时，电流表A的示数如图乙所示，则R2的阻值多大？（2）当S1、S2均闭合时，电流表A的示数多大？（3）当S1、S2均断开时，电压表V1的示数为3V，则R3的阻值多大？4．小峰在综合实践活动课上设计了一个电子身高测量仪，如图所示，电源电压U＝6V，电压表的示数与身高的关系如下表所示；（1）某次测量中，滑动变阻器接入电路的阻值为20Ω，电流表示数为0.12A，求：定值电阻R0的阻值是多少；（2）若被测同学的身高是180cm，求此时电流表的示数是多少；（3）该身高测量仪的刻度是否均匀？请在虚线框中画出你改进后的电路图。

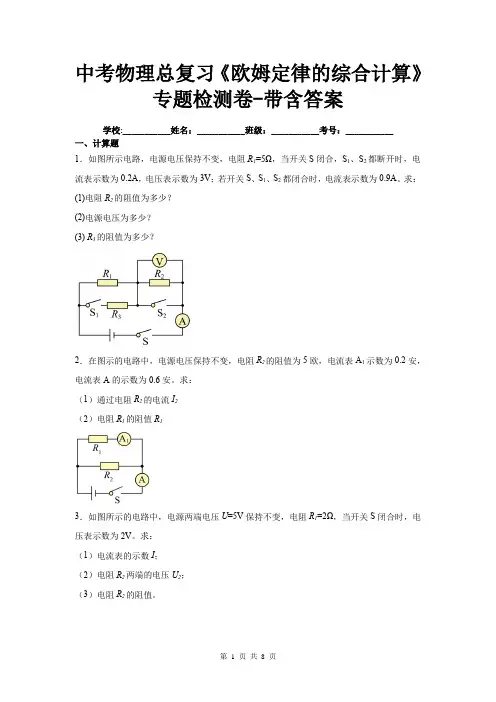

中考物理总复习《欧姆定律的综合计算》专题检测卷-带含答案
中考物理总复习《欧姆定律的综合计算》专题检测卷-带含答案学校:___________姓名：___________班级：___________考号：___________一、计算题1．如图所示电路，电源电压保持不变，电阻R1=5Ω，当开关S闭合，S1、S2都断开时，电流表示数为0.2A，电压表示数为3V；若开关S、S1、S2都闭合时，电流表示数为0.9A。
求：(1)电阻R2的阻值为多少？(2)电源电压为多少？(3) R3的阻值为多少？2．在图示的电路中，电源电压保持不变，电阻R2的阻值为5欧，电流表A1示数为0.2安，电流表A的示数为0.6安。
求：（1）通过电阻R2的电流I2（2）电阻R1的阻值R13．如图所示的电路中，电源两端电压U=5V保持不变，电阻R1=2Ω，当开关S闭合时，电压表示数为2V。
求：（1）电流表的示数I；（2）电阻R2两端的电压U2；（3）电阻R2的阻值。
4．如图，图甲是小灯泡L和电阻R的I-U图像，将小灯泡L和电阻R接入乙图所示电路中。
已知灯泡正常发光时通过它的电流为0.5A。
（1）求定值电阻R的大小；（2）只闭合开关S1时，灯泡恰能正常发光。
当再闭合开关S2时，求电流表示数。
5．如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I—U图像，电源电压保持不变。
当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V。
求：（1）R3的电阻；（2）滑动变阻器R2的最大阻值；（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
6．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L 标有“6V 3W”字样，将滑动变阻器R 的滑片P 置于最右端，闭合开关，电压表和电流表示数分别为5V 和0.4A；移动滑片P 至某一位置，电压表和电流表示数分别为2V和0.5A．求：(1)灯泡L 正常发光时的电阻是多少；(2)滑动变阻器R 的总电阻是多少；(3)电源的电压为多少；(4)滑动变阻器R 的滑片P 在最右端时，灯泡L 的实际功率为多少．7．如图所示，电源电压为12V恒定不变，电阻1R的阻值为5Ω，闭合开关S。
九年级物理欧姆定律题20套(带答案)含解析
九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。
中考物理压轴题专题欧姆定律的经典综合题及详细答案
一、初中物理欧姆定律问题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为RR2.0V4Ω0.5AURI===这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A；由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V，电路中的电流大小为LLL1.5V0.3A5ΩUI IR====这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为RR3V10Ω0.3AURI===这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A，综上所述，电路中电流变化的范图是0.3A～0.5A，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B错误；C．当灯泡的功率最小时，电路中的电流大小最小，即L0.3AI=，灯泡的最小功率是()22L L L0.3A5Ω0.45WP I R==⨯=C正确；D．该电路的电流最大时，根据P UI=，电路中的功率最大，大小为4.5V0.5A 2.25WP UI==⨯=D错误。
2．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（不考虑温度对灯丝电阻的影响）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W【答案】B【解析】【详解】A ．由图甲结合U R I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V 20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率： 6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。
2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（ ）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。
故选A。
3．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。
A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。
故选C。
【点睛】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。
4．图为复杂电路的一部分，电阻R1、R2、R3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A1、A2的示数之比为（）A．1：1 B．2：1 C．3：1 D．4：1【答案】B【解析】【分析】【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则：图1中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1；图2中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1；故A 、C 、D 不符合题意，B 符合题意。
故选B 。
5．如图所示，电源电压和灯泡电阻不变，当闭合开关S 2和S 3，断开S 1，灯泡L 正常发光；当闭合开关S 1和S 3，断开S 2，电压表示数为6V ，电流表示数为1.6A ；当只闭合开关S 2时，灯泡L 消耗的实际功率为其额定功率的19，R 1与R 2消耗的功率之比为3∶1，下列说法正确的是（ ）A ．电源电压为10VB ．灯泡L 的额定功率为3.6WC ．R 2的阻值为15ΩD ．当只闭合S 2时，R 1的电功率为1.2W【答案】B【解析】【分析】【详解】A ．当闭合开关S 1和S 3，断开S 2时，电阻R 1与R 2并联，电流表测干路电流，电压表测电源电压，即电源电压为6V ，故A 错误；BCD ．当只闭合开关S 2时，电阻R 1、R 2与灯泡串联，电压表测R 1两端的电压，由R 1与R 2消耗的功率之比为3∶1，根据2P I R =可知，R 1与R 2之比为3∶1，即R 1=3R 2；则电阻R 1与R 2并联时的电流之比为1∶3，根据并联电路的电流规律可知12113 1.6A I I I I I =+=+=解得：10.4A I =，2 1.2A I =；根据欧姆定律可知，R 1与R 2的阻值分别为116V 15Ω0.4A U R I ===，226V 5Ω1.2AU R I === 当闭合开关S 2和S 3，断开S 1时，电路为灯泡的简单电路，此时灯泡L 正常发光，则灯泡L的额定电压为6V ；又灯泡L 消耗的实际功率为其额定功率的19，根据2U P R=可知，灯泡L 的实际电压为额定电压的13，即实际电压为 116V 2V 33U U ==⨯=额实 根据串联电路的电压规律可知，R 1与R 2的总电压为6V 2V 4V U U U =-=-=总实此时电路中的电流为124V 0.2A 15Ω5ΩU I R R '===++总 则灯泡L 的额定功率为 9992V 0.2A 3.6W P P U I '===⨯⨯=额实实当只闭合S 2时，R 1的电功率为()22110.2A 15Ω0.6W P I R'==⨯= 故B 正确，CD 错误；故选B 。
6．小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示．闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V 1和V 2示数变化量分别为ΔI 、ΔU 1、ΔU 2．下列说法正确的是A ．V 1示数不变，V 2示数变大B ．V 1示数变小，V 1示数和电流表示数之比变小C ．V 2示数变大，ΔU 1＞ΔU 2D ．电流表示数变小，1U I∆∆ 不变 【答案】D【解析】【分析】【详解】由图知：定值电阻和滑动变阻器串联，电压表V 1测量定值电阻两端电压，电压表V 2测量滑动变阻器两端电压，电流表测量电路电流。
A ．在串联电路中，电阻具有分压作用。
滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V 2示数增大，而电源电压一定，所以电压表V 1示数减小．此选项错误；B ．由A 知，电压表V 1示数减小，但定值电阻阻值一定，所以V 1示数和电流表示数之比即定值电阻阻值不变。
此选项错误；C ．由A 知，电压表V 2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，ΔU 1＝ΔU 2。
此选项错误；D ．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。
滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R 1，而R 1是定值电阻，所以不变。
此选项正确。
故选D 。
7．如图所示的电路中，当开关闭合，将滑动变阻器的滑片慢慢向右滑动的过程中，电流表与电压表的示数变化府况，下列说法正确的是A ．电流表A l 的示数变大B ．电流表A 2的示数变小C ．电压表示数与电流表A l 的示数的比值变小D ．电压表示数与电流表A 2的示数的比值变小、【答案】D【解析】【详解】由电路图可知,定值电阻与滑动变阻器并联,电流表A1测定值电阻支路的电流,电流表A2测变阻器支路的电流，电压表测电源两端的电压。
AC．因电源的电压不变，所以，滑片移动时，电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时,通过定值电阻的电流不变,即电流表A1的示数不变，所以电压表示数与电流表A1示数的比值也不变，故AC错误；B．将滑动变阻器滑片慢慢向右滑动的过程中，接入电路中的电阻变小，由UIR可知，通过滑动变阻器的电流变大,即电流表A2的示数变大，故B错误；Ｄ．电压表示数不变而电流表A2示数变大，所以电压表示数与电流表A2示数的比值变小，故D正确。
8．小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。
下列电路图中符合要求的是A．B．C．D．【答案】C【解析】【详解】A．电压表测滑动变阻器电压，电压表的读数始终都不变，故A不符合题意；B．电压表测滑动变阻器下部分的电压，当袋中药液量减少时，电压表示数随之增大，故B 不符合题意；C．电压表测滑动变阻器上部分的电压，当袋中药液量减少时，电压表示数随之减小，故C 符合题意；D．电压表测电源电压，当袋中药液量减少时，电压表示数不变，故D不符合题意。
