长距离输送管道场站典型输油工艺流程

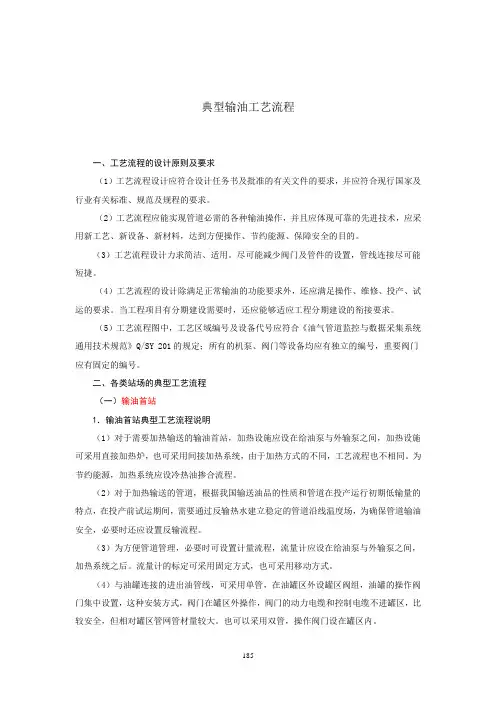

长距离输送管道场站典型输油工艺流程一、工艺流程的设计原则及要求（1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。

（2）工艺流程应能实现管道必需的各种输油操作，并且应体现可靠的先进技术，应采用新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。

（3）工艺流程设计力求简洁、适用。

尽可能减少阀门及管件的设置，管线连接尽可能短捷。

（4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。

当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。

（5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统通用技术规范》Q/SY 201的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。

二、各类站场的典型工艺流程（一）输油首站1．输油首站典型工艺流程说明（1）对于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采用直接加热炉，也可采用间接加热系统，由于加热方式的不同，工艺流程也不相同。

为节约能源，加热系统应设冷热油掺合流程。

（2）对于加热输送的管道，根据我国输送油品的性质和管道在投产运行初期低输量的特点，在投产前试运期间，需要通过反输热水建立稳定的管道沿线温度场，为确保管道输油安全，必要时还应设置反输流程。

（3）为方便管道管理，必要时可设置计量流程，流量计应设在给油泵与外输泵之间，加热系统之后。

流量计的标定可采用固定方式，也可采用移动方式。

（4）与油罐连接的进出油管线，可采用单管，在油罐区外设罐区阀组，油罐的操作阀门集中设置，这种安装方式，阀门在罐区外操作，阀门的动力电缆和控制电缆不进罐区，比较安全，但相对罐区管网管材量较大。

也可以采用双管，操作阀门设在罐区内。

（5）倒罐流程可在管线停输和不停输两种情况下进行，后者流程较为复杂，需设专门的倒罐泵。

为了简化流程，也可不设专门的倒罐流程，采用给油泵在停输的情况下进行倒罐。

（6）输油泵根据需要可采用串联、并联或串并结合的运行方式，由于输油泵运行方式的不同，管线的连接流程也不相同。

（7）当原油采用热处理输送时，为节约能源，热处理后的原油应采用急冷方式与冷油进行换热，再输油泵前设置冷、热油换热器。

当采用加剂输送时，降凝剂应在油品加热前注入，减阻剂应在输油主泵后注入。

（8）管道出站应设高压泄压阀，泄压阀可接入油罐，也可直接接到油罐出口管线（给油泵入口管线）。

（9）对于顺序输送的管道首站，应设油品切换阀组，其阀门应为快速开启、关闭的阀门，开关的时间不宜超过10s。

2．输油首站工艺流程应具有的功能（1）接收来油进罐；（2）油品切换；（3）加热/ 增压外输；（4）站内循环；（5）压力泄放；（6）清管器发送。

必要时还应具有反输和交接计量流程。

成品油首站出站端还应设置油品界面检测系统。

3．输油首站典型工艺流程图输油管道首站输油工艺有油品的常温输送、加热输送、顺序输送等，由于输送工艺的不同，其流程也不相同。

常温输送首站典型工艺流程举例：图3-1-1 为“泵串联运行、罐区单管”的流程，图3-1-2 为“泵并联运行、罐区双管”的流程。

顺序输送首站典型工艺流程举例：图3-1-3 为“泵并联运行、混油掺合”的流程，图3-1-4 为“泵串联运行、混油掺合”的流程。

加热输送首站典型工艺流程举例：图3-1-5 为“泵串联运行、直接加热炉” 的流程，图3-1-6 为“泵并联运行、热媒加热炉”的流程，图3-1-7 为“直接加热炉、带反输”的流程，图3-1-8 为“直接加热炉、带交接计量”的流程，图3-1-9 为“直接加热炉、热处理”的流程。

一•瞬功饨：枝收東湖4肾；増压刪jr ；曲肮》环；清管舷送；二•主畀设各：1 一舸 2—济悯1幻W 3-iti 涝 4-J&*« 5-井输丈荼图3-1-1常溫输送首站典型工艺流程图（泵串联运乐单管流程）二主要哄41 一畑幺一打右屠蚁黄3—过曲 4 一始彌5—图3-1-2常澀軒送會曲次型工艺洗卷图（泵并联运行•双督沐处埠程）r St禅仏戦桌涵I：迪晶初澳：埔压M*：舟期at： QfcMj丄兴蘇H-A牯耳己一黑屯学3-BHi* 4一曲•卷JWMJ匚一出屯少卜辜6- H^* 7—毗彌3W*乡一力老* 10-MW 图3-1-J顺序捕送首站吳型工艺流程图 < 泵并联运行.混油掺令）4' • 'k_.曲•助就■卅林鲜；***}*；埔屮：（的；百力巧；农艸令二、主玮載1-A 酬I 己-札枷I 3-B*< 5-环惨栩 67 紐 7・垃H 8-**X 97■主贰10-ft*#mtn /~ n一•濡!Mht： *f；取比/如痛；华育儀平站力帥；*r*«A； s力林一■圭灿扑：1・<<! 2■丈:ft护3■幕*槽加H 斗一档圭紙A対更 6-i«#图3T_5 加瞬r送首站其蛋工酋流程囲C泵审磁行.直接加热炉）2o-J o-j一•沃駐y危：接收来洽总绍：增民介输/批坯：抠力越％:讣円缩弗；）#»*发廷：旦办辿必二..**说各：：一養#炬從你7—也线0瓠发4 - d^M. ‘」一8妙反厶一开S于安宴・3一" 加热输送首结典型二艺流程图｛泵并茨运行.茶媒加热弟）毎―\ n-• 翊她：弘收赵曲；创K升*/**：宜力溝曾鼻宓；姑PHS环；挤牧员■蘇MM; H力比* 二乍决伏备：L-fW 2->*^ 3-WT#^M 4一外■揺3f 赫 6-竝帰国3—1-7知热箱送育站尖璽工艺说程国〔直按加热沪.停反输）:農VMtMi划屮k/加餌O«A4；圧划纯s. iV«4：l-1W 3*«5»4・si・H 5-6・#<i* 7-nt 8・ittW0 3-1-i加找他首站黨勿工艺流程ffh宜挨a热沪.箱计盘）一■影创It 楝*出4. WiW**；林3博會X；RT r» iMfr：i-»« 2-*«r 3一»«* 4-jrr«<B・AW 6一»aw 03-1-9加熟笹送首结興烈工艺反霆田（X搀加冬妒.枫痉）（二）中间泵站1．中间泵站典型工艺流程说明（1）中间泵站的输油泵根据需要可采用并联或串联运行方式，采用输油泵并联运行时应设压力自动越站流程。

（2）管道清管流程根据需要可设清管器接收、发送设施，也可采用清管器自动越站方式。

2．中间泵站工艺流程应具有的功能（1）增压外输；（2）清管器接收、发送或越站；（3）压力越站；（4）全越站；（5）压力泄放；（6）泄压罐油品回注。

必要时还应设反输流程。

3．中间泵站典型工艺流程图中间泵站根据输油泵的运行方式和清管功能的不同，工艺流程也不相同。

中间泵站典型工艺流程图举例：图3-1-10 为“泵并联运行、清管器收发”的流程，图3-1-11 为“泵串联运行、清管器越站”的流程。

-<4HFIW ；書・»殛；區舛I*;知识；耳为**； iaftf*-： 2-»#»*«» 2—出《■ 彳-##左杲 5—谢厘 6-終屋•03-1-10中间泵述典型工龙流稚国（泵并联运行•清宦曇収发）二女W 卜2-&W 3-JMrtaC 431S 3-1-11中闻录站典蛋工哲桃用（彖申眩行.清*朋觀）（三）中间加热站1．中间加热站典型工艺流程说明（1）为节约能源加热系统应设冷热油掺合流程。

（2）为保证管道的安全运营，必要时还应设反输流程。

（3）中间加热站根据需要可设进站超压泄放流程，若采用泄压罐，还需设泄压罐油品回注流程。

2．中间加热站工艺流程应具有的功能（1）加热外输；（2）清管器接收、发送或越站；（3）热力越站；（4）全越站。

必要时还应设反输流程。

3．中间加热站典型工艺流程图中间加热站根据加热方式及清管功能的不同，工艺流程也不相同。

中间加热站典型工艺流程图举例：图3-1-12 为“直接加热炉、清管器越站” 的流程，图3-1-13 为“直接加热炉、反输”的流程，图3-1-14 为“热媒加热炉、反输、清管器收发”的流程。

_，滇畤it：林Zr：妣第：AAMM图3-1-12 中间加攜珀典里工艺流崔国（点接加琳炉.渚普矮越站）去下站一•遼程功詮：扫兔尸绘；热力越砧；全越Q；员絵朮站丙3-.一13 中间加机站典型工艺洸程％（直接加热炉•反输•清管誥越站）S 3-1-14 中眉加热曲軽工艺溉图I热诙・说瓠港符飙发）（四）中间热泵站1．中间热泵站典型工艺流程说明（1）为降低加热设备的设计压力，提高加热设备运行操作的安全性，热泵站应采用“先炉后泵”的流程，加热设备应设置在外输主泵前。

为节约能源加热系统还应设冷热油掺合流程。

（2）为保证管道的安全运营，必要时还应设反输流程。

（3）中间泵站的输油泵根据需要可采用并联或串联运行方式，采用输油泵并联运行时应设压力自动越站流程。

（4）根据需要可设清管器收、发设施，也可采用清管器自动越站方式。

2．中间热泵站工艺流程应具有的功能（1）加热/增压外输；（2）清管器接收、发送或越站；（3）压力/热力越站；（4）全越站；（5）压力泄放；（6）泄压罐油品回注。

必要时还应设反输流程。

3．中间热泵站典型工艺流程图中间热泵站根据输油泵的运行方式和清管功能及加热方式的不同，工艺流程也不相同。

中间热泵站典型工艺流程图举例：图3-1-15 为“泵并联运行、热媒加热炉、清管器收发”的流程，图3-1-16 为“泵串联运行、直接加热炉、清管器收发” 的流程，图3-1-17 为“泵串联运行、直接加热炉、带反输”的流程。

（五）中间分输站中间分输站根据功能不同分为：分输泵站、干线分输计量站、支线分输计量站等。

1．中间分输站典型工艺流程说明（1）中间分输泵站需设进、出站的超压泄放流程，因此还需设泄压罐油品回注流程；分输加热站根据需要设进站泄压流程，若采用泄压罐，还需设泄压罐油品回注流程。

（2）为保证管道的安全运营，必要时还应设反输流程。

2．中间分输站工艺流程应具有的功能（1）加热/增压外输；（2）调压、分输；（3）计量、标定；（4）清管器接收、发送或越站；（5）压力/热力越站；（6）全越站；（7）压力泄放；（8）泄压罐油品回注。

成品油分输站还应设置油品界面检测系统。

3．中间分输站典型工艺流程图中间分输站典型工艺流程图举例：图3-1-18 为“中间分输泵站（泵串联运行、清管器收发）典型工艺流程” ，图3-1-19 为“干线分输计量站典型工艺流程图”，图3-1-20 为“支线分输计量站典型工艺流程图” 。

一.如卜出^広力H；it出叶生-・主2-*tt« 2-建H 5—##主if图3-1-15中问滋泵诂真貳工艺疣雀固（泵并好运打・协媒加热炉.清程森越诂）2Q一•辭助定冷/和怡；*管IM或；a^TMM; m嗽dHW;圧力廿；如Ml鬲H蛙X. W»tk< 2-MWJutM 3-«a 5— Mlt 6—％第沪^3-1-16中間热泵诂與型工艺流程樹（录串联运行・克接加热沪…淸桔辭收发》z, 4■絆・泵：刪护：科IH菱图3-L-L7中何撫泵诂典型工艺流稈囲（泵审联运行.道接加枷沪•反和l •航如^刚1術靳 机r ♦肢：撅跆fc ： 啟机 讴矩•能商国注二.主豪设备江_林啥粛 2_打*鼻蜩f 3-WM* 4 一外输缺 5_址疔 6-»«图3-1-L8中间分输泵诂典型工艺»«@ （菜車帳行、清膏番牧发・孙输）上时油去下站--: AJK : «■•；处；i. 2-«n»3-4-9 3-1-19干线分输计工艺流程田二左题4iv 4_斜柿ffi 3-1-20支躺坤k计量站典型工艺流程（六）中间输入站1．中间输入站典型工艺流程说明中间输入站包括：输入站、输入泵站、输入加热站、干线输入站等。
