浅谈某市输水管道工程设计
浅谈某市输水管道工程设计
作者：陈邦伟
来源：《城市建设理论研究》2013年第07期
摘要:通过某市城市输水管道设计,结合多年设计经验,指出输水管道设计中应注意问题、难点及如何根据现场情况合理选用施工方案。
关键词:输水管道道;设计
Abstract: Through the design of city water pipelines, combined with years of design experience, pointed out that the pipeline design should pay attention to problems, difficulties and how to according to the conditions of reasonable selection of construction scheme.
Key words: water pipeline; design
中图分类号：TE832文献标识码：A文章编号：
引言
随着城市建设的发展,人民生活水平的不断提高,城市供水大幅提升,给水管网需进行大量的扩建、改造。
要想把该项工作做好,工程设计至关重要。
结合多年从事市政给水管道设计的工程经验,谈谈输水管管位的确定、管材的选用、管道附属设施的设置及施工工艺的选用等设计心得。
工程概况
该项目为某市某水厂至加压泵房的专用输水管道工程，路线总长10.8km。
加压泵房近期规模为38万m3/d，远期规划规模60万m3/d。
本项目分为三个标段：I标输水管、II标输水管、III标输水管。
I标输水管为一条DN1800和一条DN2000的管道，DN1800管已建，本次设计只考虑
DN2000管道，管段总长为5300m。
本设计管道的近期设计流量为4.398m3/s （按加压泵房近期规模为38万m3/d时，单独使用DN2000考虑），远期设计流量为3.655m3/s （按加压泵房远期规划规模60万m3/d，DN2000和DN1800同时使用时，DN2000所分得流量考虑）。
II标输水管为一条DN1800和一条DN2000的管道，管段总长为3100m。
本设计管道的近期设计流量为4.398m3/s （按加压泵房近期规模为38万m3/d时，单独使用DN2000考虑），远期设计流量为3.655m3/s （按加压泵房远期规划规模60万m3/d，DN2000和DN1800同时使用时，DN2000所分得流量考虑）。
III标输水管为一条DN1800和一条DN2000的管道，管段总长为2400m。
本设计管道的近期设计流量为4.398m3/s （按加压泵房近期规模为38万m3/d时，单独使用DN2000考虑），远期设计流量为3.655m3/s （按加压泵房远期规划规模60万m3/d，DN2000和DN1800同时使用时，DN2000所分得流量考虑）。
工程设计
管道及附属构筑物布置
管道布置
本工程在道路北(东)侧人行道（绿化带）内敷设一条DN2000的输水管道，在道路南(西)侧人行道（绿化带）内敷设一条DN1800的输水管道，道路外另设配水管及消防用水管道，不在本次设计范围，因此本工程管道不引出配水管及消防用水管道。
管道附属设施布置：
管道附属设施是保证给水管道能否高效安全使用的重要一环,给水管道设计的优劣,不仅体现在管位的确定和管材的选用,还体现在管道附件设置的合理与否。
检修阀门
输水管的检修阀门间距根据事故抢修允许的排水时间确定，结合管道穿越河沟、公路桥等障碍物设置检修阀门井。
本工程综合考虑整段输水管道，设置3检修阀门。
阀门井位于路面上时，井面与道路地面标高平齐；位于绿化带内时，高于绿化带0.15米。
本工程阀门井有两种：开挖段阀门井和顶管段阀门井，开挖段阀门井为新建，顶管段阀门井利用顶管工作井（接收井）进行改造设计。
排气阀
由于溶于水中气体的释放,管道中拱起部分易积聚空气形成气囊,造成气阻,使管道过水断面减少,水头损失增大,当管网水压突然变化,还会形成水锤,容易造成爆管现象。
根据线路布置及工程需要，为保证管道正常运行，在管线纵断每个起伏变化的最高处，变坡以及其它可能产生负压的部位或平直段每隔1000米处设置排气阀。
本工程沿线布设排气阀12处。
排气阀井位于路面上时，井面与道路地面标高平齐；位于绿化带内时，高于绿化带0.15米。
本工程排气井有两种：开挖段排气井和顶管段排气井，开挖段排气井为新建，顶管段排气井利用顶管工作井（接收井）进行改造设计。
泄水阀
为排除管道中的沉淀物或方便放空管道进行检修,在管线纵断面起伏低处、纵向同坡向，每0.5~1.0km左右均设置泄水阀，其管径按规程为干管的1/3，考虑到管线纵坡小，放水时间按6小时计算。
本工程沿线布设泄水阀8处。
本工程泄水阀设计引向管线北（东）侧，并分别设置泄水阀井和泄水井，泄水阀井内安装有手动闸阀，泄水井内设溢流管自流排水，溢流至附近雨水检查井或河涌，如无法靠重力排水时须使用泵抽。
倒流防止器
本工程为输水管道工程，因此不需设置倒流防止器。
管道支座
管道架管过河涌处设置管道支座，支座为混凝土，基础需根据现场情况设计。
管道竖向设计
给水管道的平面布置和竖向位置，应按照《城市工程管线综合规划规范》GB50289-98确定。
输配水管道布置，应减少管道与其他管道的交叉。
当竖向位置发生矛盾时，宜按下列规定处理：
压力管线让重力管线
可弯曲管线让不易弯曲管线
分支管线让干管线
小管径管线让大管径管线
给水管在上，废、污水管在其下部通过
本工程输水管管道开挖段埋深为3.6~4m，顶管段管道埋深为5.5~7.0m。
管道行进过程中遇现状管线，均从现状管线下穿过，纵向间距大于0.5m。
管材选用
表一常用市政给水管道特性表
本工程管材采用焊接钢管，管材设计考虑50年的使用寿命，管径为DN1800和DN2000，开挖段管道壁厚为16cm，顶管段管道壁厚为20mm，材质为Q235-B，工程安装钢管材料按《碳素结构钢》GB700-2006规定。
管道基础及接口
管道基础：
管道基础处理及开挖、回填应严格按照《给水排水管道工程施工及验收规范》GB50268-2008执行。
管道地基承载力应不小于100Kpa，构筑物地基承载力应不小于150Kpa。
根据地质资料，本工程管道及构筑物地基均采用天然地基，施工时如果现状地质与设计图纸不符，管道基础处理及开挖支护方案应由业主、监理及施工单位三方协商决定。
管道连接：
钢管（SP）：采用对接口双面焊接。
卷管的同一筒节上只有一道纵向焊缝，每条钢管上的环向焊缝的间距不能小于2米。
管道防腐
顶管用钢管外防腐采用高硬度耐磨防腐涂料厚度不小于300μm（油漆理论用量1.2kg／
m2)，防腐层电火花检测仪3KV检测无击穿现象。
开挖段及外露管段采用环聚氧沥青涂料防腐，即底气-腻子-面漆-浸漆玻璃布-浸漆玻璃布-面漆，干膜厚度大于等于0.3mm；玻璃布采用中碱，无捻、无蜡玻璃纤维布，其经纬密度为12X12根/cm2。
内防腐为内衬水泥砂浆，要求现场制作。
水泥砂浆衬里技术要求按CECS10:89《埋地给水钢管水泥砂浆衬里技术标准》执行。

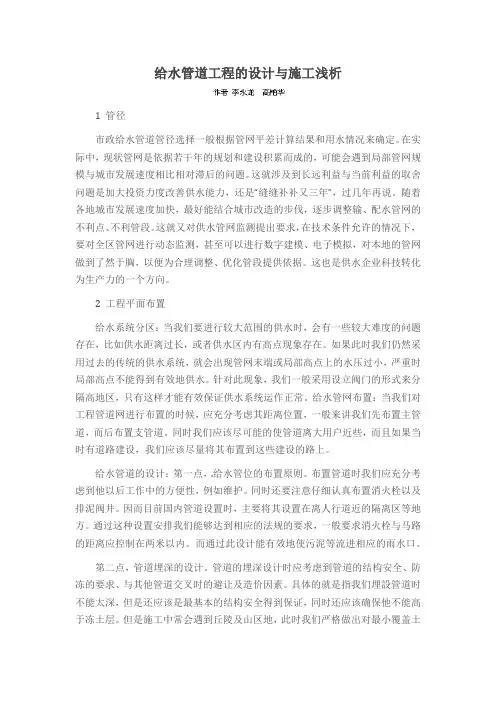

给水管道工程的设计与施工浅析
给水管道工程的设计与施工浅析1 管径市政给水管道管径选择一般根据管网平差计算结果和用水情况来确定。
在实际中，现状管网是依据若干年的规划和建设积累而成的，可能会遇到局部管网规模与城市发展速度相比相对滞后的问题。
这就涉及到长远利益与当前利益的取舍问题是加大投资力度改善供水能力，还是“缝缝补补又三年”，过几年再说。
随着各地城市发展速度加快，最好能结合城市改造的步伐，逐步调整输、配水管网的不利点、不利管段。
这就又对供水管网监测提出要求，在技术条件允许的情况下，要对全区管网进行动态监测，甚至可以进行数字建模、电子模拟，对本地的管网做到了然于胸，以便为合理调整、优化管段提供依据。
这也是供水企业科技转化为生产力的一个方向。
2 工程平面布置给水系统分区：当我们要进行较大范围的供水时，会有一些较大难度的问题存在，比如供水距离过长，或者供水区内有高点现象存在。
如果此时我们仍然采用过去的传统的供水系统，就会出现管网末端或局部高点上的水压过小，严重时局部高点不能得到有效地供水。
针对此现象，我们一般采用设立阀门的形式来分隔高地区，只有这样才能有效保证供水系统运作正常。
给水管网布置：当我们对工程管道网进行布置的时候，应充分考虑其距离位置，一般来讲我们先布置主管道，而后布置支管道。
同时我们应该尽可能的使管道离大用户近些，而且如果当时有道路建设，我们应该尽量将其布置到这些建设的路上。
给水管道的设计：第一点，.给水管位的布置原则。
布置管道时我们应充分考虑到他以后工作中的方便性，例如维护。
同时还要注意仔细认真布置消火栓以及排泥阀井。
因而目前国内管道设置时，主要将其设置在离人行道近的隔离区等地方。
通过这种设置安排我们能够达到相应的法规的要求，一般要求消火栓与马路的距离应控制在两米以内。
而通过此设计能有效地使污泥等流进相应的雨水口。
第二点，管道埋深的设计。
管道的埋深设计时应考虑到管道的结构安全、防冻的要求、与其他管道交叉时的避让及造价因素。
输水管道设计和施工方案论文
输水管道设计和施工方案论文本篇论文旨在探讨输水管道的设计及施工方案，主要从以下几个方面进行阐述：一、输水管道的设计输水管道的设计主要涉及到输送介质的类型、流量、压力、温度、环境等多方面因素，同时还需要考虑经济性、可靠性、安全性、环保性等因素。
1. 输送介质的类型：不同的输送介质对管道的要求也不同，常见的输送介质包括水、油、气体等。
针对不同的介质，可以选用不同的管道材料，例如输送水可以选用钢管、铸铁管或者塑料管道等，而输送油可以选用钢管、不锈钢管等。
并且，在设计管道时还需要考虑输送介质的化学性质及其对管道的腐蚀性。
2. 流量：流量是设计输水管道的重要参数，需要根据输送介质的总输送量及输送距离等因素来确定。
在确定流量时，需要综合考虑各种实际情况，例如管道中的阻力、流速等因素。
3. 压力：输水管道的设计需要考虑输送介质的压力，这需要选择合适的管道材料及壁厚来满足管道所需的强度。
同时，在考虑管道的压力时也需要预留一定的余量，以保证管道的安全性。
4. 温度：输送介质的温度也是设计输水管道时需要考虑的因素之一。
不同的输送介质在输送过程中会产生不同程度的热量，特别是在长输送距离的情况下，温度的变化更为明显。
因此，在设计管道时需要考虑温度的变化情况，以此来选择合适的管道材料及附件。
5. 环境：设计输水管道时，还需要考虑管道所处的环境情况，例如地形地貌、气候条件、土壤条件等因素都会对管道的选址、设计及施工产生一定的影响。
因此，在设计输水管道时需要对环境因素进行综合评估，并选择合适的管道形式。
二、输水管道的施工方案输水管道施工需要考虑的因素也比较复杂，主要涉及到管道材料、施工工艺、安全保障等方面。
1. 管道材料：管道材料的选择是影响输水管道施工工艺及管道使用寿命的重要因素。
不同的管道材料在施工工艺、安装方式及使用寿命方面都会有所不同。
例如，铸铁管道安装时比较重，需要使用吊车进行安装，而钢管和塑料管道则比较轻，可以现场焊接或连接。
输水管道工程设计
输水管道工程设计[摘要] 输水管道工程在许多城镇基础设施建设中都有建设，输水管道的建设能够解决城镇的供水问题，推进当地经济快速增长及工业产业稳步的发展；同时也将极大的改善城市居民的生活环境，提高人民生活水平和健康水平。
输水管道工程设计中管道布置、管道条数及连接管的确定、流量、管径的确定、管材确定、管道埋深、管沟开挖、管道基础的设计、管道穿越障碍物的设计、管道附属构筑物的设计、管道支墩的设计等方面的问题是输水管道工程设计中非常重要，也是设计人员必须要考虑的问题。
本文结合本人的工作实践就输水管道工程设计谈几点体会。
[关键词] 输水管道管道布置连通管流量管径管材管道埋深管沟管道基础附属构筑物管道支墩输水管道是指从水源输送原水至净水厂或配水厂的管道，当净水厂远离供水区时，从净水厂至配水管网间的干管也可作为输水管考虑，输水管按其输水方式可分为重力输水和压力输水。
一般输水管在输水过程中沿程无流量变化城镇输水管道工程设计首先要依据室外给水设计规范、施工规范、给水排水设计手册等相关规范和手册；然后要结合地区地理、气候特点等实际情况，从技术可行性、经济合理性出发综合考虑、设计。
1、管道布置输水管线定线时，必须与城市建设、规划相结合，尽量缩短管线的长度，减少拆迁，少占良田，少毁植被，保护环境，保证供水安全；选线时，应选择最佳的地形和地质条件，尽量沿现有或规划道路敷设，以便施工和检修；管线尽量减少与铁路、公路和河流的交叉；避免穿越滑坡、岩层、沼泽、高地下水位和河流淹没等冲刷地区，以降低造价和便于施工、维护及管理。
2、输水管道条数及连通管的确定输水管道一般不宜少于两条，当有安全贮水池或其它安全供水措施时，也可修建一条输水干管。
实践中为提高供水可靠性，常采用在平行管线之间增设连通管并装置必要的阀门的方式，这样，当管线某段损坏时，无需整条管线全部停止运行，而只需用阀门关闭损坏的一段进行检修。
采用这种措施可以提高事故时的流量。
城市给排水系统的管道设计探讨
城市给排水系统的管道设计探讨城市给排水系统是城市基础设施中至关重要的一部分，它的设计对于城市的正常运转和居民的生活质量有着重要的影响。
在城市给排水系统的设计中，管道是其中一个关键要素。
本文将探讨城市给排水系统管道设计的一些考虑因素和最佳实践方法。
首先，城市给排水系统的管道设计应该充分考虑城市的发展规划和未来的扩展需求。
城市的人口和建筑物数量会不断增长，因此管道系统设计应该具备足够的扩展性，能够适应未来的发展需求。
其次，管道的材料选择是管道设计中一个重要的考虑因素。
传统上，城市给排水系统的管道多采用铸铁管道。
然而，近年来，塑料管道得到了广泛应用，因为它具有耐腐蚀性、重量轻、安装方便等优点。
在具体选择管道材料时，应该根据具体的情况和需求进行综合考虑，并进行经济性和可行性分析。
第三，管道的设计应该充分考虑水流的途经和压力的分布。
水流在管道中的流动速度和压力分布会影响给排水系统的性能。
为了保证系统的正常运行，应该合理设计管道的数量、尺寸和布局，并根据不同部位的情况进行适当的改变。
此外，还应该在管道中设置必要的阀门和泵站，在需要时能够对水流进行调节和控制。
第四，排水系统管道的施工和维护也是管道设计中需要考虑的重要方面。
管道的施工质量直接影响着其使用寿命和性能。
因此，在设计过程中，要充分考虑施工技术和工艺，确保管道的质量和可靠性。
此外，还应该制定管道的维护计划，定期检查和清理管道，及时处理各种问题和故障。
最后，城市给排水系统的管道设计应该注重环保和可持续性。
作为一项基础设施，给排水系统对环境有着重要的影响。
在设计过程中，应该采用可再生材料、节水措施和能耗优化等策略，减少对环境的负面影响，并确保系统的可持续运行。
总之，城市给排水系统的管道设计是一个综合性的工程，需要考虑到多个因素的影响。
通过综合考虑城市发展规划、材料选择、水流途经和压力分布、施工和维护以及环保和可持续性等方面的因素，可以设计出一个高效、可靠且符合城市需求的管道系统。

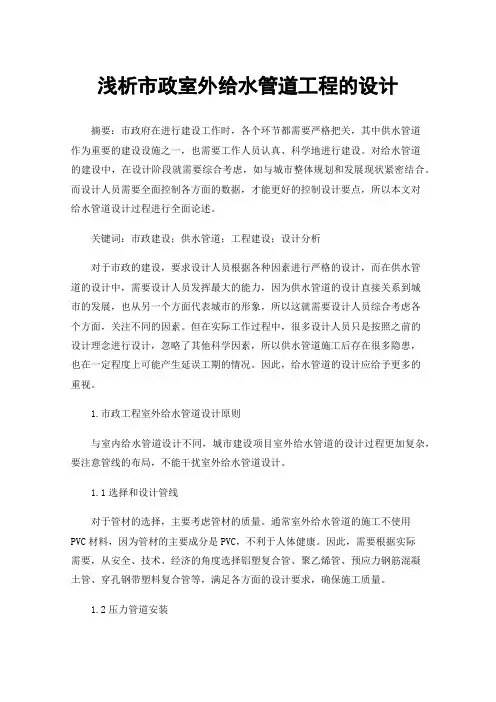

浅析市政室外给水管道工程的设计
浅析市政室外给水管道工程的设计摘要：市政府在进行建设工作时，各个环节都需要严格把关，其中供水管道作为重要的建设设施之一，也需要工作人员认真、科学地进行建设。
对给水管道的建设中，在设计阶段就需要综合考虑，如与城市整体规划和发展现状紧密结合。
而设计人员需要全面控制各方面的数据，才能更好的控制设计要点，所以本文对给水管道设计过程进行全面论述。
关键词：市政建设；供水管道；工程建设；设计分析对于市政的建设，要求设计人员根据各种因素进行严格的设计，而在供水管道的设计中，需要设计人员发挥最大的能力，因为供水管道的设计直接关系到城市的发展，也从另一个方面代表城市的形象，所以这就需要设计人员综合考虑各个方面，关注不同的因素。
但在实际工作过程中，很多设计人员只是按照之前的设计理念进行设计，忽略了其他科学因素，所以供水管道施工后存在很多隐患，也在一定程度上可能产生延误工期的情况。
因此，给水管道的设计应给予更多的重视。
1.市政工程室外给水管道设计原则与室内给水管道设计不同，城市建设项目室外给水管道的设计过程更加复杂，要注意管线的布局，不能干扰室外给水管道设计。
1.1选择和设计管线对于管材的选择，主要考虑管材的质量。
通常室外给水管道的施工不使用PVC材料，因为管材的主要成分是PVC，不利于人体健康。
因此，需要根据实际需要，从安全、技术、经济的角度选择铝塑复合管、聚乙烯管、预应力钢筋混凝土管、穿孔钢带塑料复合管等，满足各方面的设计要求，确保施工质量。
1.2压力管道安装在城市室外给水管路建设中，户外室外给水管道设计是指在建筑施工过程中，所建设的室外给水管道设计系统。
在室外给水管道的规划时，要充分的将水源的地点与要求纳入考量，所以给水管道通常安装在管道井、楼梯和建筑物的地下部分，从而节省维护费用。
1.3设置重力流管道和支撑结构在我国的给水管道系统中，给水管道系统是一个非常关键的环节，下水道系统的好坏对整个给水系统的建设有很大的影响。
试论市政给水排水管道设计
试论市政给水排水管道设计摘要：市政给排水管道建设是城市基础设施建设的重要组成部分，为加快城市经济建设，适应城市的快速发展，改善市政给排水管道设计显得尤为重要的。
结合自身的工作经验，本文对市政给水排水管道的设计进行了阐述。
关键词：市政、给排水管道、设计随着城市化进程的发展，人们生活水平的提高，城市供水大幅度提升，解决城市自来水供排水矛盾，提高城市供排水效率和供排水管道的输水能力，减少爆管和漏水频率，恢复因管道腐蚀而下降的输水能力，为城市供排水建设和经济发展提供安全可靠的供排水保障，改善市政给排水管道设计显得尤为重要。
1.给水排水管道的设计对于给水排水管道，应该严格按照下面的要求设计，①室内管道最好要明装。
如果需要暗装管道的话，但要设置有利于检修的设施。
②室外管道最好要布置在防护范围外。
地下管道如果布置在防护范围内，其长度应缩短。
③尽量减少建筑物引入管的数量。
④建筑物基础底面以下不应该接入给水引入管。
⑤管沟底高出建筑物基础底面的高度不宜小于0．5m。
⑥保证管道接口具有柔性而且严密以防漏水。
无论管道是明装还是暗装，管材的强度尤其是接口的严密性是防止渗漏和建筑物湿陷事故的第一道、也是非常重要的一道防线。
⑦设置在地下管道的检漏管沟和检漏井，要利于检查和排水。
⑧埋在地下的排水管道应该采用比一般地区大的坡度和流速，以减少因杂物沉积、管道堵塞造成的漏水。
⑨车道下尤其是繁忙车道下的给排水管道宜适当深埋，以减轻上部外来荷载的影响和破坏。
⑩自重湿陷性黄土场地内的排水管道上的检查井，宜采用检查口井代替，并设置通气管，以减少检查井井壁和井底尤其是排水管进、出水管与井壁连接处的渗漏。
建筑物的稳固和安全固然重要，管道自身的安全和可靠以及室外场地、道路的安全、正常也不容忽视2.管材的设计2.1铸铁管铸铁管属于压力流水管道，即管道中的水是在压力的作用下进行流动的，故而其埋深只需满足冰冻线、地面荷载和跨越障碍物即可，对管道内部的水力要素没有影响。
浅谈市政道路给排水管线设计
浅谈市政道路给排水管线设计市政道路的设计是一个复杂而又重要的工程，其中给排水管线的设计更是至关重要。
给排水管线系统在市政道路工程中扮演着排水、输水、供水和防洪的重要角色。
合理的给排水管线设计不仅可以有效解决道路排水问题，还可以提高道路使用寿命和交通安全性。
市政道路给排水管线的设计必须考虑道路的特性、地形地势、降水情况、土壤特性等因素，以实现良好的排水效果和安全性。
市政道路给排水管线设计必须考虑道路的特性。
不同类型的道路对给排水系统的需求是不同的。
比如高速公路、城市快速路和一般城市道路对排水能力的要求是不同的。
在给排水管线的设计时，需要根据道路的使用情况和交通量来确定合适的管径和排水方式，以保证道路的排水畅通。
地形地势是影响给排水管线设计的重要因素。
地形地势的不同会直接影响到排水系统的布置和排水效果。
在山区、丘陵地带和平原地区的道路排水系统设计上都会有所不同。
在山区和丘陵地带，需要考虑地势的高低变化和陡峭程度，以确保排水系统的稳定和安全。
而在平原地区，需要考虑地下水位和土壤的渗透性，以避免地下水对排水系统的影响。
降水情况也是市政道路给排水管线设计必须考虑的因素之一。
不同地区的降水量和降雨强度都不同，因此在给排水管线设计时需要考虑当地的降水情况，以确保排水系统可以应对各种降雨情况。
在降水量大、降雨强度大的地区，需要采取更加严格的排水措施，以防止因排水不畅导致的洪涝灾害。
土壤特性也是市政道路给排水管线设计需要考虑的因素之一。
不同的土壤对排水系统的影响是不同的，比如砂质土壤和黏土质土壤的渗透性和持水性是有差异的。
在排水系统的设计中需要根据当地的土壤特性选择合适的排水管材质和排水方式，以保证排水系统的有效性和稳定性。
浅谈关于给水管道工程设计与施工心得
浅谈关于给水管道工程设计与施工心得摘要:通过给水管道设计中管径和管位的确定、管材的选用及管道附件的设置，结合实际，对给水管道工程设计与施工进行了阐述。
多年设计经验，指出城市给水管道设计必须重视现场踏勘，掌握第一手资料，同时灵活运用、现行规范和标准。
对某一片区市政给水管道设计，对给水、再生水、污水的水量之间关系作了解，重点就市政区域配套工程中，给水及再生水工程设计要点作了介绍，包括水量预测、管网平差及管网布置等，以指导市政管道设计。
关键词: 规范和标准；市政给水管道设计；施工再生水工程Abstract: through the water supply pipe diameter and tube in the design of a determination, the selection of pipe and piping fittings Settings, combined with the practical situation of water pipeline engineering design and construction is discussed in this paper. …design experience of many years, points out that the urban water supply pipe design must pay attention to the inspection, master the first material, at the same time, the flexible use of specifications and standards. In a certain area of area municipal water pipeline design, the water supply, the recycled water and wastewater quantity relationship between know, key municipal area matching project, water supply and reclaimed water engineering design points is introduced, including water forecast, pipe network adjustment with and network layout to guide the municipal pipeline design.Keywords: specifications and standards; Municipal water supply pipe design; Construction reclaimed water project0引言随着城市建设的发展，人民生活水平的提高，城市供水大幅提升，针对某一片区的市政给水及再生水管道在规划和后续设计中需考虑的与设计。
浅谈市政道路给排水管线设计
浅谈市政道路给排水管线设计
道路给排水管线设计是城市市政工程中非常重要的一个环节，它直接关系到城市道路
的使用寿命和居民生活质量。
在设计过程中需要考虑各种因素，如地势、降水量、土壤条
件等，不同城市、不同区域的道路给排水管线设计都有其特殊要求和技术标准。
道路给排水系统的设计要充分考虑地势条件。
山区、丘陵地区的道路设计要考虑较大
坡度和水流速度，以确保排水能力。
而平原地区则需要考虑地下水位和土壤渗透性等因素，以确保排水系统的稳定性。
道路给排水系统的设计要充分考虑降水量。
不同地区的降水量差异很大，设计应根据
实际情况合理确定管道的直径、坡度和排水能力。
还需要考虑到城市化发展带来的影响，
如大型建筑物的增多，会导致降水集中，从而需要增加排水出口或调整管道的位置。
道路给排水系统的设计要充分考虑土壤条件。
土壤的渗透性能直接影响到道路的排水
能力，如果土壤渗透性较差，需要采取相应措施，如建设地下集水井、雨水花园等，以增
加排水能力。
土壤的稳定性也需要进行评估，以确保道路工程的安全性。
道路给排水系统的设计还要考虑到城市的整体规划和美观性。
道路排水系统所使用的
井盖、疏水沟等设施应与城市风貌相协调，不影响城市的整体形象。
还需要合理规划排水
管道的走向和布局，以减少对居民生活和交通的干扰。
道路给排水管线设计是一个综合性、系统性的工程，需要充分考虑诸多因素，并以科
学的方法和技术标准进行设计。
只有做好道路给排水系统的设计，才能确保城市道路的正
常使用和人民的生活质量。
浅谈输水管道设计技术要求
浅谈输水管道设计技术要求发表时间：2018-10-09T17:49:32.973Z 来源：《防护工程》2018年第13期作者：范鸿雁安晓飞[导读] 随着城市集中供水方式的不断完善和建设，输水管线的设计也已经成为一个非常重要的课题范鸿雁安晓飞天津市雍宜水工业科技发展有限公司天津市 301700 摘要：随着城市集中供水方式的不断完善和建设，输水管线的设计也已经成为一个非常重要的课题，应从输水的可靠性、节约能耗、工程造价优化、减少漏损、采用新技术新材料等多方面考虑，保证输水管线能够满足日常供水要求。
本文主要就输水管道选线布置、管线敷设、管材选择，附属设施及监控、控制等多方面进行论述。
关键词：输水管道；阀门井；排气阀井；泄水井； 1引言为了确保给水厂的水源能够长期有效安全的得到保障，针对输水管线设计应该更加认真、负责，尽可能结合现场实际施工条件及工程自身特点，全面、严格进行输水管线设计，包括合理选择输水管线路由，管材的合理选择及远程监控控制系统到位，全方位保证输水管道运行安全可靠性。
设计过程中不仅要保证管道设计符合国家及地方相关法规，同时更应该尽量避免工程造价高，降低管道输水能耗，并在后期管道运行中减少漏损，维护与管理中方便得当。
2输水管道定位设计输水管道首先通过计算确定输水管道的输水能力，输水能力应按照最高日平均时进行设计，充分考虑输水管道的漏损量及给水厂自身消耗量。
同时应根据该管道的功能或用途，确定是否涉及到区域消防补水量或消防量。
一般情况下，输水管道宜为双根设计，以保证在事故工况下，另一根仍然能够维持给水厂70%的需水量。
同时双根输水管道应在合适位置进行连通，通过阀门井控制开关，连通管道规格可选择与输水管道同规格，或者较输水管道规格小20%~30%。
否则，除非是多水源供水或者是在给水厂进水前端设有足够大的调节水池也可。
输送管道的流速一般控制在0.6~3.0m/s之间。
3输水管道的选线输水管道选线应尽量顺直，减少线路长度，沿现有道路布置，少占绿地、农田，要便于施工和运行维护。
