华为交换机 综合配置案例
华为交换机VLAN聚合(超级vlan)配置示例
华为交换机VLAN聚合（超级vlan）配置示例1、组网需求图1 VLAN聚合组网图如图1所示，某公司拥有多个部门且位于同一网段，为了提升业务安全性，将不同部门的用户划分到不同VLAN中。
现由于业务需要，不同部门间的用户需要互通。
VLAN2和VLAN3为不同部门，现需要实现不同VLAN间的用户可以互相访问。
可以在Switch上部署VLAN聚合，实现VLAN2和VLAN3二层隔离、三层互通，同时VLAN2和VLAN3采用同一个子网网段，节省了IP地址。
2、配置思路2.1、把Switch接口加入到相应的sub-VLAN中，实现不同sub-VLAN间的二层隔离。
2.2、把sub-VLAN聚合为super-VLAN。
2.3、配置VLANIF接口的IP地址。
2.4、配置super-VLAN的Proxy ARP，实现sub-VLAN间的三层互通。
3、操作步骤3.1、配置接口类型# 配置接口GE1/0/1为Access类型。
接口GE1/0/2、GE1/0/3、GE1/0/4的配置与GE1/0/1相同，不再赘述。
<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] interface gigabitethernet 1/0/1[Switch-GigabitEthernet1/0/1] port link-type access[Switch-GigabitEthernet1/0/1] quit#创建VLAN2并向VLAN2中加入GE1/0/1和GE1/0/2。
[Switch] vlan 2[Switch-vlan2] port gigabitethernet 1/0/1 1/0/2[Switch-vlan2] quit#创建VLAN3并向VLAN3中加入GE1/0/3和GE1/0/4。
[Switch] vlan 3[Switch-vlan3] port gigabitethernet 1/0/3 1/0/4[Switch-vlan3] quit3.2、配置VLAN4# 配置super-VLAN。
华为SR及交换机qinq配置节省IP地址案例

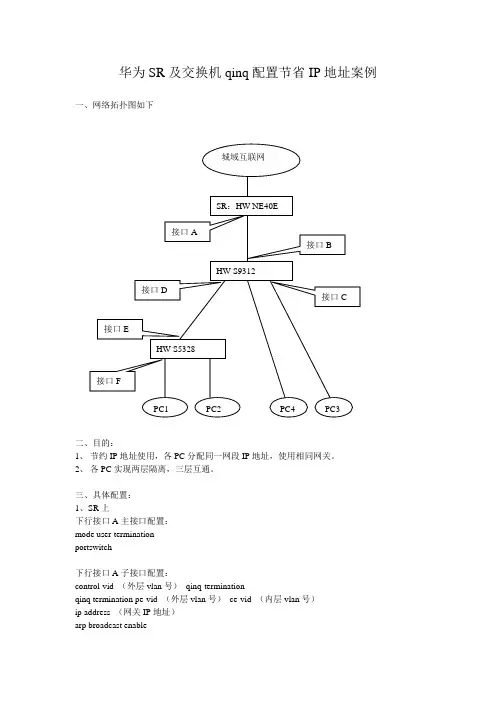

华为SR及交换机qinq配置节省IP地址案例一、网络拓扑图如下二、目的：1、节约IP地址使用，各PC分配同一网段IP地址，使用相同网关。
2、各PC实现两层隔离，三层互通。
三、具体配置：1、SR上下行接口A主接口配置：mode user-terminationportswitch下行接口A子接口配置：control-vid （外层vlan号）qinq-terminationqinq termination pe-vid （外层vlan号）ce-vid （内层vlan号）ip address （网关IP地址）arp broadcast enable2、S9312上全局配置：Vlan （外层vlan号）上行接口B配置实现外层vlan透传上联口：port link-type trunkundo port trunk allow-pass vlan 1port trunk allow-pass vlan （外层vlan号）（1）接口C下如需要挂PC，配置如下：全局配置，实现用户IP地址与vlan绑定：user-bind static ip-address（分配给PC的IP地址）vlan（外层vlan号）ce-vlan（内层vlan号）下行接口C配置：undo port hybrid vlan 1port hybrid untagged vlan （外层vlan号）port vlan-stacking untagged stack-vlan （外层vlan号）stack-inner-vlan （内层vlan号）ip source check user-bind enableport-isolate enable group 1（2）S9312下挂S3528后再接PCA、S9312下行接口D配置，实现透传port hybrid untagged vlan （外层vlan号）port vlan-stacking vlan （内层vlan号）stack-vlan（外层vlan号）B、S5328上全局配置：Vlan （内层vlan号）user-bind static ip-address（分配给PC的IP地址）vlan（内层vlan号）上行接口E配置：port link-type trunkundo port trunk allow-pass vlan 1port trunk allow-pass vlan （内层vlan号）下行用户口F配置：port link-type accessport default vlan （内层vlan号）ip source check user-bind enable。
华为交换机设置经典案例
华为交换机设置经典案例本文为大家分享的是华为3Com8016交换机的DHCP配置案例，希望对同学们学习华为交换机基础知识有帮助!1功能需求及组网说明8016DHCP配置『配置环境参数』1.DHCP server的IP地址192.168. 0.10/242.DHCP server连接在交换机G1/0/0,属于vlan100,网关即vlan100虚接口地址192.168.0.1/243.交换机通过G1/0/1连接SwitchAG1/1,G1/0/2连接SwitchBG1/14.SwitchA通过G2/1连接SwitchC G1/15.vlan10的用户网段为10.10.1.1/246.vlan20的用户网段为10.10.2.1/247.vlan30的用户网段为10.10.3.1/248.SwitchA和SwitchC为二层交换机，SwitchB为三层交换机『组网需求』1.8016作DHCP relay,利用远端DHCP server为SwitchA下面的vlan10分配IP地址2.SwitchB上的vlan20用户以8016上的vlan20虚接口为网关，8016作DHCP server直接为其分配IP地址3.SwitchC上的vlan30用户以SwitchB上的vlan30虚接口为网关，8016作DHCP server为其分配IP地址2数据配置步骤『8016DHCP relay数据流程』DHCP Relay的.作用则是为了适应客户端和服务器不在同一网段的情况，通过Relay,不同子网的用户可以到同一个DHCP server申请IP地址，这样便于地址池的管理和维护。
【8016DHCP relay配置】1.DHCP server要配置到一个VLAN上，这个VLAN可以是任意的，但是要实现Relay,不要将Server同任何客户端配置到同一个VLAN内，建议专门划出VLAN给DHCP server组使用，这里将DHCP服务器组1对应的端口的VLAN配置为100.[Quidway] vlan 100[Quidway-vlan100] port gigabitethernet 1/0/0[Quidway] interface vlanif 1002.配置DHCP server的网关地址[Quidway-Vlanif100] ip address 192.168.0.1 255.255.255.03.配置DHCP服务器组1对应的IP地址。
华为三层交换机配置案例
华为三层交换机配置案例华为三层交换机配置案例下面以华三通信H3C S3600-28P-SI为例，给大家带来华为三层交换机配置案例，希望对你有帮助!配置命令system-view //进入系统视图[H3C]display current-configuration //显示当前配置//以下开始配置第一步：划分VLAN，并描述vlan 1description local-S3600vlan 2description link-to-wenquanvlan 3description link-to-ruzhouvlan 4description link-to-xiaotunvlan 5description link-to-baofengvlan 6description link-to-pingxivlan 7description link-to-pingnanvlan 8description Uplink-to-Putianvlan 9description link-to-pingxicentre第二步：给VLAN 划网关interface Vlan-interface2description link to wenquanip address 10.41.77.41 255.255.255.192 interface Vlan-interface3description link to ruzhouip address 10.41.77.105 255.255.255.192 interface Vlan-interface4description link to xiaotunip address 10.41.77.169 255.255.255.192 interface Vlan-interface5description link to baofengip address 10.41.77.233 255.255.255.192 interface Vlan-interface6description link to pingxiip address 10.41.78.41 255.255.255.192 interface Vlan-interface7description link to pingnanip address 10.41.78.105 255.255.255.192 interface Vlan-interface8description uplink to putianip address 10.41.244.102 255.255.255.252 interface Vlan-interface9description link to pingxicentreip address 10.41.80.233 255.255.255.192 第三步：给VLAN 指定端口interface Ethernet1/0/2description link to wenquanport access vlan 2interface Ethernet1/0/3description link to ruzhouport access vlan 3interface Ethernet1/0/4description link to xiaotunport access vlan 4interface Ethernet1/0/5description link to baofengport access vlan 5interface Ethernet1/0/6description link to pingxiport access vlan 6interface Ethernet1/0/7description link to pingnanport access vlan 7interface Ethernet1/0/8description uplink to putianport access vlan 8interface Ethernet1/0/9 to Ethernet1/0/24description link to pingxicentreport access vlan 9第四步：配置路由协议//(1)用RIP配动态路由ripnetwork 10.41.77.41network 10.41.77.105network 10.41.77.169network 10.41.77.233network 10.41.78.41network 10.41.78.105network 10.41.80.233network 10.41.244.102//(2)配静态路由(只用对远端设备配一条路由即可，本地自通)---推荐用此协议ip route 0.0.0.0 0.0.0.0 10.41.244.101案例：华为S3600三层交换机配置方法sys[Quidway]vlan 2[Quidway-vlan2]port e1/0/2[Quidway-vlan2]int vlan 2[Quidway-Vlan-interface2]ip add 10.41.77.41 255.255.255.192 //温泉网关[Quidway-Vlan-interface2]vlan 3[Quidway-vlan3]port e1/0/3[Quidway-vlan3]int vlan 3[Quidway-Vlan-interface3]ip add 10.41.77.105 255.255.255.192 //汝州网关[Quidway-Vlan-interface3]vlan 4[Quidway-vlan4]port e1/0/4[Quidway-vlan4]int vlan 4[Quidway-Vlan-interface4]ip add 10.41.77.169 255.255.255.192 //小屯网关[Quidway-Vlan-interface4]vlan 5[Quidway-vlan5]port e1/0/5[Quidway-vlan5]int vlan 5[Quidway-Vlan-interface5]ip add 10.41.77.233 255.255.255.192 //宝丰网关[Quidway-Vlan-interface5]vlan 6[Quidway-vlan6]port e1/0/6[Quidway-vlan6]int vlan 6[Quidway-Vlan-interface6]ip add 10.41.78.41 255.255.255.192 //平西网关[Quidway-Vlan-interface6]vlan 7[Quidway-vlan7]port e1/0/7[Quidway-vlan7]int vlan 7[Quidway-Vlan-interface7]ip add 10.41.78.105 255.255.255.192 //平南网关[Quidway-Vlan-interface7]vlan 8[Quidway-vlan8]port e1/0/8[Quidway-vlan8]int vlan 8[Quidway-Vlan-interface8]ip add 10.41.244.102 255.255.255.252 //省中心网关[Quidway-Vlan-interface8]vlan 9[Quidway-vlan9]port e1/0/9 to e1/0/24[Quidway-vlan9]int vlan 9[Quidway-Vlan-interface9]ip add 10.41.80.233 255.255.255.192 //分中心网关//配置路由ip route 0.0.0.0 0.0.0.0 10.41.244.101华为三层交换机上如何实现不同vlan间的通信命令如下：一、组网需求：交换机配置了4个VLAN，分别为VLAN1，VLAN2，VLAN3，VLAN4，要求VLAN1可以与VLAN2，3，4互访，但是VLAN2，3，4之间不能互访，用Hybrid端口属性实现此功能。
(华为)局域网配置综合实训
《 网络工程 》课程实验报告≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡要求）华为交换机两台，华为路由器一台，PC 机3台，直通线、交叉线若根。
实验拓扑图：1. 在实验前所有PC机接在同一交换机上，测试物理联通性主机IP 所连接的交换机接口A1 192.168.10.5 SW1 E0/1A3 192.168.10.2 SW2 E0/9A5 192.168.10.4 SW2 E0/10如下图是A5 ping A3和A1的结果：由图可知，三台计算机在物理上是相互连通的。
2.交换机的配置2.1在交换机上划分VLAN，并将相关端口port进去。
主机IP VLAN 所在交换机和接口A1 192.168.10.5 VLAN10 SW1 E0/1A3 192.168.10.2 VLAN10 SW2 E0/9A5 192.168.20.4 VLAN20 SW2 E0/10根据上表，可以看到A1和A3在同一个VLAN，而A5则单独在一个VLAN。
此时用A5 ping A3，ping 不通。
原因：这两台主机虽然在同一台交换机上，但是他们属于不通的VLAN，此时还不能通信。
2.2使用交叉线连接SW1 的e0/15 端口和SW2的e0/15端口。
用A1 ping A3，ping不通。
原因：交换机的默认VLAN为VLAN1，而A1和A3在VLAN10，SW1 的e0/15 端口和SW2的e0/15端口的连接类型没有配置成trunk（默认为access）。
2.3给SW1 的e0/15 端口和SW2的e0/15端口设置端口的连接类型，都设置成trunk，设置允许所有VLAN 通过，即：port trunk permit vlan all。
用A1 ping A3，ping得通。
但是，A5 ping A1、A3还是不通。
因为它们属于不通的VLAN。
2.4实现端口的汇聚。
在SW1、SW2上对e0/15、e0/16做相同的设置(1)为100：speed 100(2)工作模式为全双工模式：duplex full(3)端口连接类型为trunk：port link- type trunkport trunk permit vlan all本来15、16端口的灯是亮着的，经过上面的配置后灯灭了。
华为三层交换机配置实例一例
华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。
例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。
另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。
在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。
一、VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。
在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。
[训练]华为综合实验-S2700交换机链路聚合配置
![[训练]华为综合实验-S2700交换机链路聚合配置](https://img.taocdn.com/s3/m/5b3dc4aac67da26925c52cc58bd63186bdeb9241.png)
DONGFANG COLLEGE，FUJIAN AGRICULTURE AND FORESTRY UNIVERSITY实验名称：华为综合实验-S2700交换机链路聚合配置-AR22路由器单臂路由实验系别：计算机系年级专业：10级电子信息工程二班学号：1050302098姓名：曾喜德任课教师：林菡成绩：2012 年月日实验五S2700交换机链路聚合配置实验目的掌握S2700交换机链路聚合的配置和使用。
实验内容S2700的link-aggregation聚合的配置实验设备2700 两台直连网线四条交叉网线两条(用于两台交换机对接)PC机四台串口线(调测线)一条实验拓扑配置步骤聚合交换机A的具体配置如下：[S2700]interface Ethernet 0/0/3[S2700-Ethernet0/0/3] port link-type access[S2700-Ethernet0/0/3]quit[S2700]interface Ethernet 0/0/4[S2700-Ethernet0/0/4] port link-type access[S2700-Ethernet0/0/4] quit[S2700]vlan 10[S2700-vlan10]port Ethernet 0/0/3[S2700]vlan 20[S2700-vlan20]port Ethernet 0/0/4[S2700-vlan20]quit[S2700] interface eth-trunk 1[S2700-Eth-Trunk1] quit[S2700] interface Ethernet 0/0/1[s2700-Ethernet0/0/1]undo ntdp enable[s2700-Ethernet0/0/1]undo ndp enable[s2700-Ethernet0/0/1] interface Ethernet 0/0/2[s2700-Ethernet0/0/2] undo ntdp enable[s2700-Ethernet0/0/2] undo ndp enable[S2700] interface ethernet 0/0/1[S2700-Ethernet0/0/1] eth-trunk 1[S2700-Ethernet0/0/1] quit[S2700] interface ethernet 0/0/2[S2700-Ethernet0/0/2] eth-trunk 1[S2700-Ethernet0/0/2] quit[S2700] interface eth-trunk 1[S2700-Eth-Trunk1] port link-type trunk[S2700-Eth-Trunk1] port trunk allow-pass vlan 10 20[S2700-Eth-Trunk1] quit交换机B的配置与交换机A一样即可验证方法PC-1和PC-2不能互通，PC-1和PC-3互通，PC-2和PC-4互通；当拔掉交换机A的1或2端口时，PC-1和PC-3、PC-2和PC-4还可以互通。
华为交换机聚合端口配置实例
华为交换机聚合端口配
置实例
集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
华为交换机聚合端口配置实例
聚合端口的作用：提高网络链路的负载均衡，提高网络的数据传输的可靠性。
聚合端口带宽相当于组合端口的带宽总行。
比如吞吐量为100M的端口，4个端口聚合就是400M。
实例如图1-1：
1-1
网络环境：交换机LSW1、LSW2，目的分别将两台交换机LSW1与LSW2的两个端口聚合成一条链路。
1-2
首先创建聚合端口，如图1-2命令。
接着将LSW2的端口加入聚合端口，如图1-3命令
1-3
同样将LSW2 的G0/0/1,端口加入eth-trunk 1
查看聚合端口包含的接口命令是：dis trunk..... Eth-trunk 1(如图1-4)
1-4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2综合配置案例关于本章2.1 中小型园区/分支出口综合配置举例2.2 大型园区出口配置示例（防火墙直连部署）2.3 大型园区出口配置示例（防火墙旁路部署）2.4 校园敏捷网络配置示例2.5 轨道交通承载网快速自愈保护技术配置举例2.6 配置交换机上同时部署ACU2和NGFW的示例2.1 中小型园区/分支出口综合配置举例园区网出口简介园区网出口一般位于企业网内部网络与外部网络的连接处，是内部网络与外部网络之间数据流的唯一出入口。
对于中小型企业来说，考虑到企业网络建设的初期投资与长期运维成本，一般希望将多种业务部署在同一设备上。
企业网络用户一般同时需要访问Internet和私网VPN，而对于中小型企业来说考虑到建设及维护成本问题，一般租用运营商Internet网络组建私网VPN。
对于部分可靠性要求较高的园区网络，一般考虑部署两台出口路由器做冗余备份实现设备级可靠性，同时应用链路聚合、VRRP、主备路由等技术保证园区出口的可靠性。
华为AR系列路由器配合华为S系列交换机是中小型园区网出口设备的理想解决方案。
l园区出口设备需要具备NAT Outbound及NAT Server的功能，实现私网地址和公网地址之间的转换，以满足用户访问Internet或者Internet用户访问内网服务器的需求。
l园区出口设备需要具备通过Internet构建私网VPN的功能，以满足企业用户各个机构之间私网VPN互通的需求。
l园区出口设备需要具备数据加密传输的功能，以保证数据的完整性和机密性，保障用户业务传输的安全。
l中小型园区出口需要具备可靠性、安全性、低成本、易维护等特点。
配置注意事项l本配置案例适用于中小型企业园区/分支出口解决方案。
l本配置案例仅涉及企业网络出口相关配置，涉及企业内网的相关配置请参见华为S 系列园区交换机快速配置中的“中小园区组网场景”。
组网需求某企业总部和分支分别位于不同的城市，地域跨度较远，总部存在A、B两个不同的部门，分支只有一个部门。
现在需要建设跨地域的企业园区网络，需要实现的需求如下：l总部和分支都需要实现用户访问Internet的需求。
总部划分为A、B两个部门，其中A部门的用户可以访问Internet，但是B部门的用户不能访问Internet；分支所有用户都可以访问Internet。
l总部有Web服务器，对外提供WWW服务，外网用户可以访问内网服务器。
l总部和分支之间需要通过Internet进行私网VPN互通，通信内容需要有安全保护。
l总部园区出口可靠性要求较高，需要考虑链路级的可靠性和设备级的可靠性。
l分支可以适当降低可靠性要求。
方案介绍根据用户需求，可以给出如图2-1所示的综合配置解决方案，该方案具备层次化、模块化、冗余性、安全性的特点，适用于中小型企业/分支的园区网络部署。
图2-1 中小型园区/分支出口综合配置组网图ACC1Eth-Trunk1CORERouterAEth-Trunk1Eth-Trunk2Eth-Trunk1GE1/0/0GE1/0/0Web 服务器Eth-Trunk1OSPF Area 0VRRP VRID1PC5PC6打印机3Eth-Trunk3Eth-Trunk4GE1/0/0GE2/0/0RouterCRouterESwitchAGE0/0/1Eth0/0/2ACEth0/0/2GE0/0/5部门部门企业分支打印机1PC2PC1打印机2PC4PC3 l在网络的接入层部署华为S2700&S3700交换机（ACC1、ACC2、SwitchA ），在网络的核心部署华为S5700交换机（CORE ），在园区出口部署华为AR3200路由器（RouterA 、RouterB 、RouterC ）。
l总部采用双AR出口冗余备份方式，保证设备级的可靠性。
分支部署一台AR路由器做出口。
l总部核心交换机采用两台S5700交换机做堆叠，保证设备级的可靠性。
l总部接入交换机与核心交换机之间以及核心交换机与出口路由器之间采用Eth-Trunk方式组网，保证链路级的可靠性。
l总部每个部门业务划分到一个VLAN中，部门间的业务在核心交换机CORE上通过VLANIF三层互通。
l总部核心交换机作为用户及服务器网关，部署DHCP Server为用户分配IP地址。
l分支用户的网关直接部署在出口路由器上。
l总部两个出口路由器之间部署VRRP，保证可靠性。
l总部和分支之间通过Internet构建IPSec VPN进行私网互通，同时保证数据传输的安全性。
l总部两台出口路由器和核心交换机之间部署OSPF，用于发布用户路由，便于后期扩容及维护。
配置思路采用如下思路部署中小型园区/分支出口综合配置举例：1.部署总部及分支园区内网总部：部署堆叠、链路聚合，配置各VLAN及IP地址、部署DHCP Server，实现园区内网互通。
部门内部通过接入层交换机进行二层互通，部门间通过核心交换机CORE上的VLANIF进行三层互通。
分支：配置接入层交换机及出口路由器的各接口VLAN及IP地址，部署DHCPServer，实现分支园区内网互通。
2.部署VRRP为了保证总部核心交换机与两个出口路由器之间的可靠性，在两个出口路由器之间部署VRRP，VRRP的心跳报文经过核心交换机进行交互。
RouterA为Master设备，RouterB为Backup设备。
为了防止总部RouterA上行链路故障的时候业务断流，将VRRP状态与RouterA的上行口进行联动，保证上行链路故障时VRRP进行快速倒换。
3.部署路由为了引导各设备的上行流量，在总部核心交换机上配置一条缺省路由，下一跳指向VRRP的虚地址，在总部及分支的出口路由器上各配置一条缺省路由，下一跳指向运营商网络设备的对接地址（公网网关）。
为了引导总部两个出口路由器的回程流量，在两个出口路由器和核心交换机之间部署OSPF，核心交换机上将所有用户网段发布到OSPF里面，通告给两个出口路由器。
为了引导外网用户访问Web服务器的流量，需要在总部的运营商路由器上配置两条目的地址为服务器公网地址的静态路由，下一跳分别指向两个出口路由器的上行口IP地址。
并且为了保证路由和VRRP同步切换，设置下一跳为RouterA的这条路由优先，当这条路由失效的时候下一跳指向RouterB的路由生效。
4.部署NAT Outbound为了使内网用户访问Internet，在两台出口路由器的上行口配置NAT，实现私网地址和公网地址之间的转换。
通过ACL匹配A部门的源IP地址，从而实现A部门的用户可以访问Internet，而B部门的用户不能访问Internet。
5.NAT Server为了实现外网用户访问内网Web服务器，在两个出口路由器的上行口上配置NATServer，实现服务器公网地址和私网地址之间的映射。
6.部署IPSec VPN为了实现总部和分支之间进行私网VPN互通，在总部出口路由器和分支出口路由器之间部署IPSec VPN，通过Internet构建IPSec VPN，实现总部和分支之间的安全通信。
部署总部及分支园区内网所涉及的配置不在本例中给出，请参见华为S系列园区交换机快速配置中的“中小园区组网场景”。
数据规划详细的数据规划如表2-1、表2-2、表2-3所示。
表2-1链路聚合接口规划所有链路聚合采用LACP模式。
表2-2 VLAN规划表2-3 IP地址规划操作步骤步骤1配置总部核心交换机CORE和两个出口路由器之间互联的Eth-Trunk# 配置核心交换机CORE。
<HUAWEI> system-view[HUAWEI] sysname CORE[CORE] interface eth-trunk 3[CORE-Eth-Trunk3] mode lacp[CORE-Eth-Trunk3] quit[CORE] interface eth-trunk 4[CORE-Eth-Trunk4] mode lacp[CORE-Eth-Trunk4] quit[CORE] interface gigabitethernet 0/0/3[CORE-GigabitEthernet0/0/3] eth-trunk 3[CORE-GigabitEthernet0/0/3] quit[CORE] interface gigabitethernet 1/0/3[CORE-GigabitEthernet1/0/3] eth-trunk 3[CORE-GigabitEthernet1/0/3] quit[CORE] interface gigabitethernet 0/0/4[CORE-GigabitEthernet0/0/4] eth-trunk 4[CORE-GigabitEthernet0/0/4] quit[CORE] interface gigabitethernet 1/0/4[CORE-GigabitEthernet1/0/4] eth-trunk 4[CORE-GigabitEthernet1/0/4] quit# 配置总部出口路由器RouterA。
RouterB的配置与RouterA类似。
<Huawei> system-view[Huawei] sysname RouterA[RouterA] interface eth-trunk 1[RouterA-Eth-Trunk1] undo portswitch[RouterA-Eth-Trunk1] mode lacp-static[RouterA-Eth-Trunk1] quit[RouterA] interface gigabitethernet 2/0/0[RouterA-GigabitEthernet2/0/0] eth-trunk 1[RouterA-GigabitEthernet2/0/0] quit[RouterA] interface gigabitethernet 2/0/1[RouterA-GigabitEthernet2/0/1] eth-trunk 1[RouterA-GigabitEthernet2/0/1] quit步骤2配置各接口的所属VLAN及IP地址# 配置核心交换机CORE。
[CORE] vlan 100[CORE] quit[CORE] interface Eth-Trunk 3[CORE-Eth-Trunk3] port link-type trunk[CORE-Eth-Trunk3] port trunk allow-pass vlan 100[CORE-Eth-Trunk3] quit[CORE] interface Eth-Trunk 4[CORE-Eth-Trunk4] port link-type trunk[CORE-Eth-Trunk4] port trunk allow-pass vlan 100[CORE-Eth-Trunk4] quit[CORE] interface vlanif 100[CORE-Vlanif100] ip address 10.10.100.4 24[CORE-Vlanif100] quit# 配置总部出口路由器RouterA。
