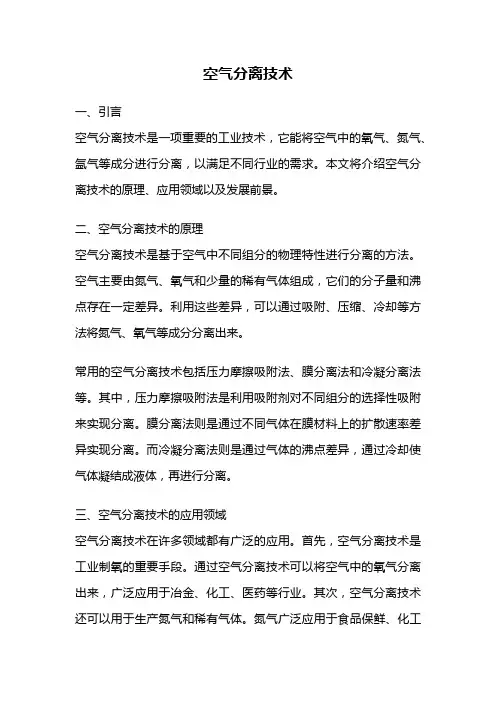

空气分离技术
空气分离技术一、引言空气分离技术是一项重要的工业技术，它能将空气中的氧气、氮气、氩气等成分进行分离，以满足不同行业的需求。
本文将介绍空气分离技术的原理、应用领域以及发展前景。
二、空气分离技术的原理空气分离技术是基于空气中不同组分的物理特性进行分离的方法。
空气主要由氮气、氧气和少量的稀有气体组成，它们的分子量和沸点存在一定差异。
利用这些差异，可以通过吸附、压缩、冷却等方法将氮气、氧气等成分分离出来。
常用的空气分离技术包括压力摩擦吸附法、膜分离法和冷凝分离法等。
其中，压力摩擦吸附法是利用吸附剂对不同组分的选择性吸附来实现分离。
膜分离法则是通过不同气体在膜材料上的扩散速率差异实现分离。
而冷凝分离法则是通过气体的沸点差异，通过冷却使气体凝结成液体，再进行分离。
三、空气分离技术的应用领域空气分离技术在许多领域都有广泛的应用。
首先，空气分离技术是工业制氧的重要手段。
通过空气分离技术可以将空气中的氧气分离出来，广泛应用于冶金、化工、医药等行业。
其次，空气分离技术还可以用于生产氮气和稀有气体。
氮气广泛应用于食品保鲜、化工反应、电子制造等领域，而稀有气体如氩气则用于焊接、气体放电等工艺。
此外，空气分离技术还可以用于空分设备中的气体液化和制取。
四、空气分离技术的发展前景随着工业的发展和技术的进步，空气分离技术也在不断创新和发展。
目前，研究人员正在探索更高效、更节能的空气分离技术，以满足不同行业对氧气、氮气等气体的需求。
例如，一些新型的膜材料和吸附剂正在被开发，以提高分离效率和降低能耗。
此外，随着新能源的兴起，空气分离技术在氢能源领域也有广阔的应用前景。
空气中的氢气可以通过空气分离技术得到，从而推动氢能源的发展。
总结空气分离技术是一项重要的工业技术，它通过利用空气中不同组分的物理特性实现分离。
这项技术在工业制氧、氮气生产、稀有气体制取等领域有广泛应用，并且在不断创新和发展。
未来，随着技术的进步和需求的增长，空气分离技术将有更广阔的应用前景。
空气分离最常见的方法有哪几种
空气分离最常见的方法有哪几种
现在工业生产中采用的空气分离方法有几种？专业生产空压机配件厂家告诉您：
(1)深度冷冻法：先将空气液化，然后利用氧、氮沸点的差异，在一定的设备中(精馏塔)，通过精馏过程，使氧、氮分离，此法在大型空分装置中最为经济。
并能生产纯度很高的氧氮产品。
(2)变压吸附法：变压吸附法制氧或氮是在常温下进行的。
其机理有二条：一是利用沸石分子筛对氮的吸附亲和力高于氧的吸附亲和力，以此分离氧和氮；二是利用氧在分子筛微孔中的扩散速度大于氮的扩散速度。
在远离平衡条件下分离氧、氮。
目前，采用变压吸附法制取氧或氮的装置，其容量和产品的纯度都受到一定的限制。
例如用该法制氧的装置，容量一般还不能超过4000Nm3／H，纯度超不过95％；制氮的装置，容量一般在2000Nm3／H以下，纯度低于99.5％。
(3)膜分离法：
利用高分子聚合薄膜的渗透选择性，将空气中的氧、氮组分分离的方法称为膜分离法．用该法生产氧或氮的装置，容量和纯度也都有一定的局限，一般主要用来生产800Nm3／h以下，，纯度低于99．5％的氮气产品。
深圳卓力维空压机配件生产商，对空压机配件研究已小有成就：
更多相关空压机相关资讯请点击：。
空气分离原理
空气分离原理
空气分离原理是指将空气中的氧气、氮气和其他气体分离出来的过程。
空气主要由氮气（约占78%）和氧气（约占21%）
以及少量的水蒸气、氩气、二氧化碳等组成。
空气分离的方法有多种，常见的包括压力摩擦吸附（Pressure Swing Adsorption，简称PSA）、膜分离和气体液化等技术。
以下是其中两种常见的空气分离原理：
1. 压力摩擦吸附技术（PSA）：该技术利用吸附剂对气体分子
的吸附选择性来实现分离。
通常情况下，吸附剂对氮气的亲和力较强，因此当空气通入吸附塔时，氮气会被吸附在吸附剂表面，而氧气等其他气体则通过吸附剂层，得到分离。
然后，在降低吸附塔的压力或提高吸附塔温度的条件下，吸附剂释放出吸附的氮气，以再生吸附剂，实现气体的分离和提纯。
2. 气体液化技术：该技术利用气体的不同沸点来实现分离。
根据不同气体的沸点特性，通过降低空气温度使其达到沸点以下，将氧气等易液化气体液化收集，而将剩余的氮气通过分流器排出。
这一方法主要应用于工业氧气和工业氮气的生产中，因为在常温下氧气的沸点较低，而氮气的沸点较高，利用这一特性可实现它们的分离。
综上所述，空气分离原理主要包括压力摩擦吸附技术和气体液化技术。
这些技术能够根据气体的物理化学性质实现对氧气、氮气等气体的有效分离和提纯，为空气分离行业提供了重要的技术基础。

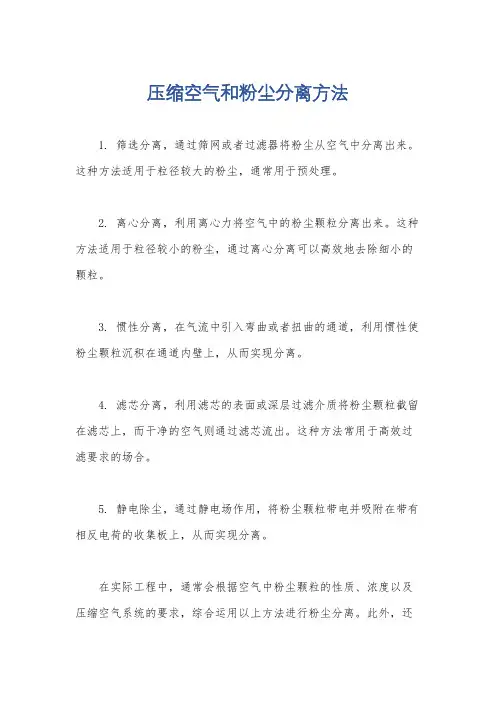

压缩空气和粉尘分离方法
压缩空气和粉尘分离方法
1. 筛选分离，通过筛网或者过滤器将粉尘从空气中分离出来。
这种方法适用于粒径较大的粉尘，通常用于预处理。
2. 离心分离，利用离心力将空气中的粉尘颗粒分离出来。
这种方法适用于粒径较小的粉尘，通过离心分离可以高效地去除细小的颗粒。
3. 惯性分离，在气流中引入弯曲或者扭曲的通道，利用惯性使粉尘颗粒沉积在通道内壁上，从而实现分离。
4. 滤芯分离，利用滤芯的表面或深层过滤介质将粉尘颗粒截留在滤芯上，而干净的空气则通过滤芯流出。
这种方法常用于高效过滤要求的场合。
5. 静电除尘，通过静电场作用，将粉尘颗粒带电并吸附在带有相反电荷的收集板上，从而实现分离。
在实际工程中，通常会根据空气中粉尘颗粒的性质、浓度以及压缩空气系统的要求，综合运用以上方法进行粉尘分离。
此外，还
可以结合多种方法，如预处理后再进行深度过滤，以确保压缩空气的清洁度和设备的安全运行。
值得注意的是，不同的分离方法在运行成本、维护难度和分离效率等方面也会有所不同，因此在选择合适的分离方法时需要进行全面的考虑和评估。
空气分离的原理
空气分离的原理
空气分离的原理是利用空气中不同气体的物理性质和化学性质的差异，通过一系列的物理方法、化学方法或者物理化学方法将空气中的气体分离出来。
空气中主要包含氮气、氧气、氩气和其他少量的气体成分。
下面介绍几种常见的空气分离方法：
1. 稀释法：根据各种气体的沸点和沸点的升降顺序，将空气进行逐渐稀释，再通过冷凝和蒸发等方法，分离出不同沸点的气体。
这种方法主要应用于空气中气体含量较低的场合，如制取高纯度气体。
2. 压缩-膨胀法：将空气先经过压缩，然后通过减压膨胀，根据不同气体的压缩系数和膨胀系数的差异，使气体分离出来。
这种方法常用于制取液态空气。
3. 冷凝法：利用空气中不同气体的沸点差异，通过控制温度使其中某些气体冷凝成液体，然后通过蒸发等方法将液体气体分离出来。
这种方法主要用于制取液态氧气。
4. 吸附法：利用吸附材料对空气中的气体有选择性地吸附，再通过改变温度或者压力，将吸附气体从吸附剂上解吸出来。
这种方法适用于制取高纯度气体和分离混合气体成分。
以上是几种常见的空气分离方法，通过这些方法可以将空气中的不同气体分离出来，从而得到单一气体或者高纯度气体。
这些分离气体的应用广泛，涉及到制药、工业、医疗等领域。
1 空气分离的方法可分为低和非低两种
1 空气分离的方法可分为低和非低两种，其中非低空气分离方法包括吸附、膜分离、化学分离法。
由于目前在大规模制取氧、氮气液产品，尤其是高纯度产品方面低分离法具有无法取代的竞争优势，而且只有低分离法才具有可同时生产氩等稀有气体产品的能力，故低法在空气分离的工业应用中占据非常重要的地位。
变压吸附法是20世纪50年代末才开发成功的，由于其独有的灵活方便、投资少、能耗低的优点，近年来变压吸附空分富氧技术在中小规模富氧应用领域得到越来越多的应用。
膜分离空分是80年代国外兴起的高新技术，属高分子材料科学，它是21世纪十大新科技产业之一。
该技术虽起步晚，但发展较快2中国深冷空分设备的现状空分之家-- ----空分操作和管理人员的园地.全球工业气体市场由七大跨国气体公司所垄断。
2001年各公司市场占有率分别为AL（法国液化空气公司）占18％，BOC14％，Praxair（普莱克斯）130％，ap（美国气体化工产品有限公司）11％，Linde/AGA （德国林德公司）10％，日本酸素（NSC）5％，Messer（梅塞尔）4％，其它25％。
经过几十年的发展，我国空气分离设备制造业已形成杭州杭氧股份有限公司、四川空分设备（集团）有限公司、开封空分集团有限公司三足鼎立局面。
另外，法液空、林德等跨国公司在中国建立了合资或独资空分设备制造企业，给中国空分设备制造企业发展增添了新的力量。
2004年年末，杭氧与德国梅塞尔集团签署了联合促销与发展协议，使我国空分设备制造有望挑战世界垄断市场。
空分设备制造领域，国内企业与国外先进水平至少有十年的差距。
大型空分设备，还是跨国气体公司占优势。
中国经济迅猛发展，钢铁、石化、化工更是超常规发展，工业气体的增速为12％～15％。
为此引进了100多套大型空分设备，宝钢还引进了72000m3/h的空分设备。
而国内企业所获订单甚少，杭氧设计制造的52000m3/h空分设备，代表了国内最高水平。
3空气低分离工艺?空气低分离利用多塔低精馏工艺从压缩空气中制取高纯度的氧、氮、氩产品。
浅析空气分离方法和工艺流程的选择
浅析空气分离方法和工艺流程的选择巫小元;崔仁鲜;化国【摘要】介绍了变压吸附分离、膜分离和低温分离三种空气分离技术的原理和流程。
并对三种分离技术的工艺流程特点进行了对比分析。
在实际应用中，应根据空分装置规模大小和产品特点，选择最优化的空分工艺流程。
%The article introduces three kinds of air separation technology:PSA air separation, membrane air separation and cryogenic air separation. The flow characteristics of three kinds of separation techniques are compared and analyzed. Ac-cording to the size of air separation devices and product characteristics, the optimal process and flow is chosen.【期刊名称】《低温与特气》【年(卷),期】2016(034)003【总页数】5页(P1-5)【关键词】空分;变压吸附分离;膜分离;低温分离;内压缩;外压缩【作者】巫小元;崔仁鲜;化国【作者单位】中国昆仑工程公司，北京100037;中国昆仑工程公司，北京100037;中国昆仑工程公司，北京100037【正文语种】中文【中图分类】TB657.7·综述评论·空气分离是根据空气中各组分物理性质的不同，采用变压吸附、膜分离或低温分离等方法，从空气中分离出氧气、氮气，或同时提取氩气、氦气等稀有气体的过程。
近年来，随着我国国民经济的高速发展，不同规模的空分设备广泛运用于钢铁冶金、电子、化工、煤化工、航空航天和油气开采等行业，空分设备也具有较为广阔的发展前景。
作为工程设计人员，要掌握空分装置的不同工艺和流程的特点，设计时，能够根据用户所需产品产量和品质要求，准确分析其工况特性，为用户选择合理的空分工艺和流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气分离的几种主要技术变压吸附（PSA）空气分离技术自世界上第一套变压吸附制氧设备用于废水处理出现来，PSA工艺得到了迅猛的发展，相继用于提取氢气、氦气、氩气、甲烷、氧气、二氧化碳、氮气、干燥空气等应用中。
与此同时，各种吸附剂品种和性能也得到显著的提高。
随着吸附剂性能和品种不断提高，新的纯化分离技术被用于优化的吸附工艺。
变压吸附制氧工艺经历了超大气压常压解吸流程到穿透大气压真空解吸流程。
吸附床数量也有数床转化到双床直至单床。
使流程更实用经济。
1.变压吸附工艺一般包括以下四个步骤：（1）原料空气通过吸附床的入口端，在高吸附压力下选择吸附氮气（根据生产气而定），而未被吸附的产品（氧）从吸附床的另一端释放出来。
（2）吸附床泄压到较低的解吸压力，解吸出来的氮气从吸附床的进料端排出。
（3）通过引入吹除气进一步解吸被吸附的氮气。
（4）吸附床重新增压到较高的吸附压力。
在一个周期内按照上述顺序重复操作并随后按需补入原料气即可继续得到产品气。
2.VPSA双床制氧工艺过程简介, 双床VPSA制氧工艺流程简图1 -12所示。
系统包括一台空气增压机，内装高效吸附能力的合成氟石分子筛，切换阀门一套，真空泵一台，富氧缓冲罐一台以及计算机控制系统。
该装置在一个循环周期内大致经历（1）吸附床以某一中间压力增压到高的吸附压力。
（2）在较高吸附压力条件下，从吸附床进料端引入原料空气并从吸附床出口端流出很少被吸附的富氧产品气。
（3）顺放（或均压）用吸附床产品端释放出来的气体对系统中的另一初始压力较低的吸附床充压至某一中间压力。
（4）逆流泄压到较低的解吸压力，吸附床内废气从原料进口端释放出来。
（5）接着，吸附床被均压到前面所说的某一中间压力，均压气流经吸附床产品端，它来于系统中另一初始压力较高的吸附床。
1进口过滤器2空气压气机3冷却器4真空泵5、6吸附床7储气罐8备用液态氧9氧压机10负载跟踪装置11计算机控制和分析装置12远程控制中心图1-12双床流程简图此外，在每只吸附床的相同部位对床层内温度进行监测，以便跟踪每个床内的温度曲线。
根据吸附床内变化的温度曲线来调节非平衡系统中每个吸附床的气量。
将吸附床内温度波动范围限定在系统正常平稳工作状态下的温度波动范围内，从而提高变压吸附设备性能。
3. 国外PSA空气分离技术装置的发展趋势, 1960年美国C.W.S karsuvm首先获得了PSA分子筛制氧的专利权，接着英、德、日等国相继进行了大量的试验研究工作。
1970年美国UCC公司（联碳公司）首先实现了工业化，并且在PSA技术的开发及应用方面长期处于领先位置。
PSA分离技术得到了迅速发展。
主要表现在（1）装置逐年增长，（2）能耗逐年下降，（3）规模向大型化发展。
八十年代PSA空分装置以中、小型为主产量从的医用0.1Nm3/h 制氧装置到工业用产量为1500Nm3/h的制氧装置。
进入九十年代，日本三菱重工制成世界上最大的PSA制氧装置，其产量为8 650Nm3/h。
近年来PSA技术在我国发展也很迅速，国内已有多家单位生产的PSA氮气纯度达到99.99%，如果加上后节处理其纯度可达9 9.999%以上。
制氧的PSA技术其氧气纯度也可达到93%。
由于PSA空分，结构简单，操作、维护方便，成本低未来发展前景看好。
1.6.2 空气膜分离技术膜分离技术是八十年代国外新兴的高科技技术，属高分子材料科学，虽然起步较晚但发展迅速。
国内的开发和应用技术也在迅速的发展。
例如用于水处理的水膜己经在污水处理、海水淡化、纯净水提取等领域广泛应用；用于空气分离的气膜也已在空气中富氧、浓氮、天然气的分离、氢的回收等领域应用。
本节只对空气分离膜作一简介。
1.气体膜分离机理，膜法气体分离的基本原理是根据混合气体中各组分在压力的推动下透过膜的递速率不同，从而达到分离目的。
对不同结构的膜，气体通过膜的传递扩散方式不同，因而分离机理也各异。
目前常见气体通过膜的分离机理有两种：气体通过多孔膜的微孔扩散机理；气体通过非多孔膜的溶解—扩散机理。
（1）微孔扩散机理，多孔介质中气体传递机理它使分子扩散、粘性流动、努森扩散及表面扩散等。
由于多孔介质孔径及内孔表面性质的差异使得气体分子与多孔介质之间的相互作用程度有所不同，从而表现出不同的传递特征。
为了获得对混合气体分离的良好效果，要求混合气体通过多孔膜的传递过程应以分子流为主。
因此，分离过程尽可能满足下列条件：①多孔膜的微孔孔径必须小于混合气体中各组分的平均自由程，一般要求多发孔膜的孔径在（50～300）×10-10m；②混合气体的温度应足够高，压力应尽可能低。
高温、低压都可提高气体分子的平均自由程，同时还可避免表面流动和吸对现象产生。
表1-4说明了在不同的操作条件下气体透过多孔膜的情况。
（2）溶解-扩散机理，气体通过非多孔膜的传递过程一般用溶解-扩散机理来描述，此机理假设气体透过膜的过程由下列三步组成：①气体在膜的上游侧表面吸附溶解，是吸着过程；②吸附溶解在膜上游侧表面的气体在浓度差的推动下扩散透过膜，是扩散过程；③膜下游侧表面气体解吸，是解吸过程。
一般来说，气体在膜表面吸着和解吸过程都能较快地达到平衡，而气体在膜内的渗透扩散较慢，是气体透过膜的速率控制步骤。
由此可见，溶解-扩散过程是随着深解气体的聚合浓度的不断增加，在聚合膜中气体扩散对总扩散的贡献也就越大。
膜分离技术的核心是膜，膜的性能主要取决于膜材料及成膜工艺。
就目前气体膜分离技术的发展而言，膜组件及装置的研究己日趋完善，而膜的发展仍有相当大的潜力。
2. 气体膜分离的发展趋势及我国今后的发展对策, 气体膜分离是一种高效且经济性的方法，是90年代的关键分离技术之一，深受人们的重视。
1994年度的欧洲膜学会杰出贡献奖被授予德国GKSS公司的Votker Nitsche博士，以表彰他在气体膜分离和环境保护方面的巨大贡献。
膜技术与PSA等过程如何耦合等问题，德国、日本也在近期内相继提出了天然气处理，二氧化碳回收等问题引起了人们的兴趣和开发研究。
目前，我国的气体膜分离方面研究大多集中在中科院和一些高等院校等单位。
研究内容偏重于膜材料和膜，对组件、装置及过程优化等方面的研究较少。
因此，加强对于膜过程和其它过程相结合的集成工艺，实行跨学科、跨行业的合作的研究，将为促使我国的气体膜分离技术发展更为迅速1.6.3深冷空气分离技术深度冷冻法分离空气是将空气液化后，再利用氧、氮的沸点不同将它们分离。
即，造成气、液浓度的差异这一性质，来分离空气的一种方法。
因此必须了解气、混合物的一些基本特征：气-液相平衡时浓度间的关系：液态空气蒸发和冷凝的过程及精馏塔的精馏过程。
1. 空气的汽-液相的平衡，物质的聚集状态有气态、液态、固态。
每种聚集态内部，具有相同的物理性质和化学性质并完全均匀的部分，称为相。
空气在塔内的分离，一般情况下，物料精馏是在汽、液两相进行的。
空气中氧和氮占到99.04%，因此，可近似地把空气当作氧和氮的二元混合物。
当二元混合物为液态时，叫二元溶液。
氧、氮可以任意比例混合，构成不同浓度的气体混合物及溶液。
把氧、氮溶液置于一封闭容器中，在溶液上方也和纯物质一样会产生蒸汽，该蒸汽是由氧、氮蒸汽组成的气态的相混合物。
对于氧氮二元溶液，当达到汽液平衡时，它的饱和温度不但和压力有关，而且和氧、氮的浓度有关。
当压力为1at时，含氮为0%，2%，10%的溶液的沸点列于表1-5。
从表可知，随着溶液中低沸点组分（氮）的增加，溶液的组和温度降低，这是氧-氮二元溶液的一个重要特性。
空气中含氩0.93%，其沸点又介于氧、氮之间。
表1-5溶液组成与沸点的关系示在相平衡图上。
确定三元系的汽液平衡状态时，必须给定三个独立参数，除给定温度、压力外，需再细定一个组分浓度（气相或液相）平衡状态才能确定。
2. 压力-浓度图和温度-浓度图在工业生产中，气液平衡一般在某一不变条件下进行的。
在温度一定时可得如图1-13所示的压力-浓度的关系图（P-X图）。
图1-13氧、氮P-X图图1-14氧、氮T-X图图1-13是根据T=常数，绘出的氧、氮平衡系的P-X图，纵坐标为压力，横坐标取氮的液相及气相浓度（也可取氧的浓度）。
每给定一个压力就对应有一个液相及气相浓度。
分别连接不同压力下的气相浓度点及液相浓度点，则可得出图中所示的饱和蒸汽线（虚线）和饱和液体线（实线）。
其余相区如图所示。
在某一压力P1下，与液、汽饱和线的交点分别为点1（X1）和点2（y2），又因为P N20>P O20根据康诺瓦罗夫定律，氮组分在气相中的浓度要大于在液相中的浓度y2>x1。
一般蒸发（冷凝）过程是在等压下进行的，所以用T-X图来研究这一过程更为方便。
在等压下，氧、氮的气液平衡图见图1-14。
每经定一个温度，就对应有一个液相及气相浓度。
把不同温度下对应的气相浓度点和液相浓度点连接起来，可得饱和蒸汽线（虚线）和饱和液体线（实线）。
这两条曲线把图分为三个区域：液相区、气相区及两相区。
由图1-14可知，纯组分时的沸点T N20 <T O20，所以在温度一定时，氮的饱和压力大于氧的饱和压力，即P N20>P O20在某一温度T1下，根据康诺瓦罗夫定律可知，y2>x 1。
同时，还可以看出，当浓度为x1时溶液的沸点是T1，即不等于T O20，也不等于T N20而是介于两者之间。
图1-15不同压力下氧、氮T—x图图1-16氧、氮混合物的y-x图对于不同压力，可得不同的氧、氮平衡曲线（见图1-15）图中压力P3>P2>P1，压力越高，饱和液体线和饱和蒸汽线之间的距离越窄，也就是说高压下气-液间浓度差变小，而在低压下浓度差加大。
在相同的液相浓度X0下，可以看出y1>y2>y3。
气液相浓度差越大，表示氧气分离越容易，因此在低压下，分离空气是比较有利的，因为可以大大减少精馏塔板的数量。
3. 汽液平衡浓度图（y-x图）在一定压力下，取二元溶液中低沸点组分（氮）的浓度x N2为横坐标，与其平衡的气相中氮浓度y N2为纵坐标，构成的图叫y-x图（见图1-16）在y-x图中P3>P2>P1。
当压力愈低时，等压线离y=x的对角钱就愈远，表示组分在汽液中相的浓度差愈大，混合物分离就愈容易。
当压力一定时，由于采用低沸点组分为坐标的，气在气相中的浓度大于液相中的浓度，所以等压线均在对角线（y=x线）以上，并为向上凸起曲线。
如以高沸点组分氧为浓度坐标时则相反。
用y-x图了解气液平衡时气液相浓度的关系非常清楚和方便，所以在二元溶液精馏过程中，分析塔板上气液浓度变化时常要用到该图。
4.焓-浓度图在空气分离技术中，很多情况下是研究过程的热现象，因此通常采用焓-浓度图（h-x图）来进行研究就显得比较方便。
