水泥混凝土抗渗试验
混凝土抗渗性标准试验方法
混凝土抗渗性标准试验方法一、前言混凝土是一种常用的建筑材料，其性能直接关系到建筑物的使用寿命和安全性。
其中，混凝土的抗渗性是一个重要的指标，可以反映混凝土的密实性和耐久性。
因此，制定混凝土抗渗性标准试验方法是必要的，本文将对混凝土抗渗性的标准试验方法进行全面详细的介绍。
二、试验方法混凝土抗渗性的试验方法主要包括以下几个方面：1.试验材料的准备试验前应严格按照相关标准对混凝土材料进行准备。
混凝土的组成、配比和制备方法应符合相关规定，试件的制备应按照标准要求进行。
2.试验设备的准备混凝土抗渗性试验需要的设备主要包括：压力容器、电子天平、烘箱、温度计、压力表等。
这些设备应符合相关标准，并且需要定期进行检测和校准，以保证试验的精度和可靠性。
3.试验方法的具体步骤混凝土抗渗性试验的具体步骤如下：(1)试件制备将混凝土按照标准规定的配合比制备成试件，试件的尺寸和形状应符合标准规定。
(2)试件处理将试件放入潮湿环境中保养一定时间，以使其达到标准规定的养护条件。
(3)试验前的准备将试件在烘箱中烘干至恒重后，将其称重并记录质量。
然后将试件放入压力容器中，并封闭容器。
(4)试验过程将试件置于一定的压力下，记录试验过程中的压力变化情况。
在一定的时间内，通过试验数据计算出混凝土的抗渗性能参数。
(5)试验后的处理试验结束后，将试件取出并再次称重，记录质量。
计算试验后试件的质量变化率，以判断试件的耐久性和抗渗性能。
三、试验参数混凝土抗渗性的试验参数主要包括以下几个方面：1.渗透系数渗透系数是衡量混凝土抗渗性能的一个重要指标。
其定义为单位时间内单位面积内的水流量与水压差之比。
通常采用斯托克斯-爱因斯坦公式进行计算。
2.抗渗深度抗渗深度是指混凝土试件中不渗透的深度。
通常采用静水压试验法进行测量。
3.抗渗强度抗渗强度是指混凝土试件在一定压力下能够抵抗渗透的能力。
通常采用压力试验法进行测量。
4.水泥石样品孔隙度水泥石样品孔隙度是指混凝土中孔隙的总体积与试样体积之比。
抗渗性能试验方法
抗渗性能试验方法1、本方法适用于测定硬化后混凝土的抗渗等级。
2、抗渗性能试验应采用顶面直径为175mm，底面直径为185mm，高度150mm的圆台体或直径与高度均为150mm的圆柱体试件（视抗渗设备要求而定）。
以六个试件为1组。
试件成型至拆模后，用钢丝刷刷去两端面水泥浆膜，然后编号送标准养护室养护。
试件一般养护至28d龄期进行试验，如有特殊要求，可在其他龄期进行，但不超过90d。
3、混凝土抗渗性能试验采用的设备应符合下列规定：[1]混凝土抗渗仪：应能使水压按规定的制度稳定地作用在试件上的装置。
[2]加压装置：螺旋或其他形式，其压力以能把试件压入试件套内为宜。
4、混凝土抗渗性能试验应按下列步骤进行：[1]试件养护至试验前一天取出，将表面晾干，然后在其侧面涂（滚）一层厚度约1~2mm的密封材料，随即在螺旋或其他加压装置上，将试件压入试件套中，恒压5~10min即可解除压力，连同试件套安在抗渗仪上进行试验。
注：密封材料可采用水泥掺黄油拌匀，也可采用石蜡掺少量松香熔化。
当采用石蜡掺松香密封时，试件与试件套应经烘箱预热40℃左右再滚涂和压入；若采用水泥掺黄油密封时，则不必加热，滚涂后直接压入。
[2]试验从水压为0.1MPa开始。
以后每隔8h增加水压0.1MPa，并且要随时注意观察试件端面的渗水情况。
[3]当6个试件中有3个试件端面呈有渗水现象时，即可停止试验，记录当时的水压。
[4]在试验过程中，如发现水从试件周边渗出，则应停止试验，重新密封。
5、混凝土抗渗等级以每组6个试件中4个试件未出现渗水时的最大水压力计算，按下式计算：P=10H-1式中：P——混凝土抗渗等级；H——6个试件中3个试件渗水时的压力（MPa）。
混凝土表观密度试验1、本方法适用于测定混凝土拌合物捣实后的单位体积质量（即表观密度）2、混凝土拌合物表观密度试验所用的仪器设备应符合下列规定：[1]容量筒：金属制成的圆筒，两旁有提手。
对骨料最大粒径不大于40mm的拌合物采用容积为5L的容量筒，其内径与内高均为186±2mm，筒壁厚为3mm；骨料最大粒径大于40mm时，容量筒的内径与内高均应大于骨料最大粒径的4倍。
逐级加压法混凝土抗渗试验

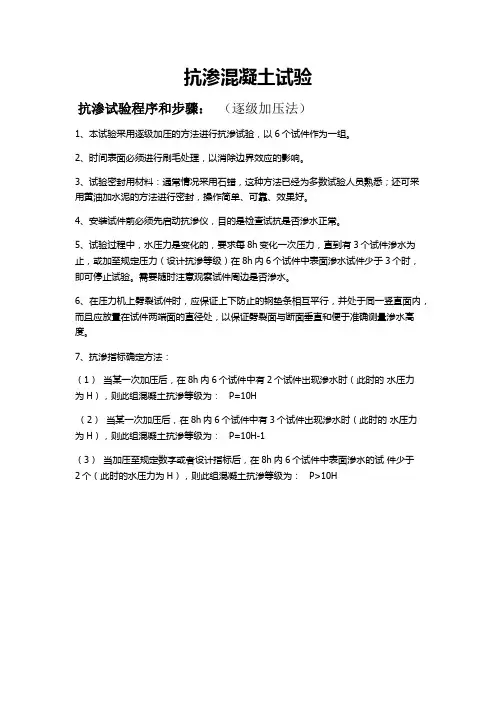

抗渗混凝土试验
抗渗试验程序和步骤：（逐级加压法）
1、本试验采用逐级加压的方法进行抗渗试验，以6个试件作为一组。
2、时间表面必须进行刷毛处理，以消除边界效应的影响。
3、试验密封用材料：通常情况采用石蜡，这种方法已经为多数试验人员熟悉；还可采用黄油加水泥的方法进行密封，操作简单、可靠、效果好。
4、安装试件前必须先启动抗渗仪，目的是检查试抗是否渗水正常。
5、试验过程中，水压力是变化的，要求每8h变化一次压力，直到有3个试件渗水为止，或加至规定压力（设计抗渗等级）在8h内6个试件中表面渗水试件少于3个时，即可停止试验。
需要随时注意观察试件周边是否渗水。
6、在压力机上劈裂试件时，应保证上下防止的钢垫条相互平行，并处于同一竖直面内，而且应放置在试件两端面的直径处，以保证劈裂面与断面垂直和便于准确测量渗水高度。
7、抗渗指标确定方法：
（1）当某一次加压后，在8h内6个试件中有2个试件出现渗水时（此时的水压力
为H），则此组混凝土抗渗等级为： P=10H
（2）当某一次加压后，在8h内6个试件中有3个试件出现渗水时（此时的水压力为H），则此组混凝土抗渗等级为： P=10H-1
（3）当加压至规定数字或者设计指标后，在8h内6个试件中表面渗水的试件少于
2个（此时的水压力为H），则此组混凝土抗渗等级为： P>10H。
混凝土抗渗透性检测方法标准

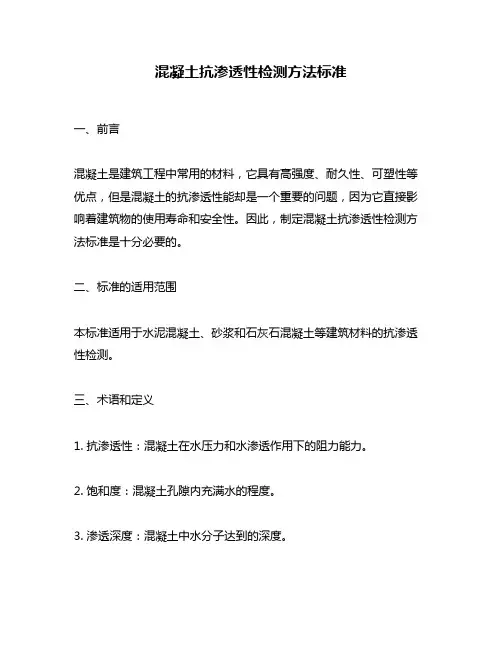

混凝土抗渗透性检测方法标准一、前言混凝土是建筑工程中常用的材料，它具有高强度、耐久性、可塑性等优点，但是混凝土的抗渗透性能却是一个重要的问题，因为它直接影响着建筑物的使用寿命和安全性。
因此，制定混凝土抗渗透性检测方法标准是十分必要的。
二、标准的适用范围本标准适用于水泥混凝土、砂浆和石灰石混凝土等建筑材料的抗渗透性检测。
三、术语和定义1. 抗渗透性：混凝土在水压力和水渗透作用下的阻力能力。
2. 饱和度：混凝土孔隙内充满水的程度。
3. 渗透深度：混凝土中水分子达到的深度。
4. 压力：施加在混凝土表面的水压力。
5. 水头：水在管道中上升的高度。
6. 水泥：指硅酸盐水泥、高铝酸盐水泥、磷酸盐水泥、硫酸盐水泥等。
7. 进水量：在规定时间内混凝土表面渗水的量。
四、检测方法1. 水压试验法将混凝土试样置于水中，施加一定的水压力，观察一定时间内是否发生渗漏现象，以此来评价混凝土的抗渗透性。
步骤：（1）将试样放入试验机中，以保证试样表面与水面在同一水平线上。
（2）以规定的水头施加水压力，保持一定时间，观察是否有水渗漏现象。
（3）根据试样的渗漏情况，评价混凝土的抗渗透性。
2. 涂膜法在混凝土表面涂上一层防水涂料，观察一定时间内涂膜是否发生开裂、剥落等现象，以此来评价混凝土的抗渗透性。
步骤：（1）将混凝土表面清理干净，涂上一层防水涂料。
（2）观察涂膜在规定时间内是否发生开裂、剥落等现象。
（3）根据涂膜情况，评价混凝土的抗渗透性。
3. 渗透试验法将混凝土表面涂上一层硅酸盐溶液，通过观察渗透深度来评价混凝土的抗渗透性。
步骤：（1）将混凝土表面清理干净，涂上一层硅酸盐溶液。
（2）观察硅酸盐溶液渗透深度，以此来评价混凝土的抗渗透性。
五、检测结果的评价1. 水压试验法（1）按照试验结果的渗漏情况，将混凝土分为良好、一般、较差三个等级。
（2）混凝土的抗渗透性与水泥的配合比、水胶比、孔隙度等因素有关。
2. 涂膜法（1）涂膜发生开裂、剥落等现象的情况，将混凝土分为良好、一般、较差三个等级。
混凝土抗渗性试验方法
1 混凝土抗渗透性试验方法1.1 透水法根据测量流过试样的介质，而改变容器内压力，保持试样两端保持恒定的压力差，再测定在规定的时间内流过介质的量，从而测定混凝土试块的抗渗性能。
稳定流动法是常用的透水法之一，该方法主要用于测量具有较高渗透性的混凝土试块，其主要是测量流过混凝土试块的液体的流量、流速，例如测定龄期较短、强度不高的混凝土；采用该方法根据达西定律来确定混凝土试块的渗透系数Kf，测定渗透系数公式：其中：Kf为流动法测量的渗透系数；u 为测试液体的粘度；Q 为液体的流量；A 为液体穿过试件的截面积；t 为穿越试件的时间；d 为试件高度；H 为水头高度。
1.2 氯离子渗透法研究表明，混凝土抵抗氯化物渗透性能好，则可以表明混凝土抗水和抗气体渗透性好。
1.2.1 氯离子渗透法在采用氯离子渗透法测试混凝土试块的渗透性时，需要将混凝土试块浸泡在一定浓度的氯离子水池中，如图1 所示。
氯离子从混凝土试块的一侧向另一侧渗透，在试验一段时间后，取出混凝土试块，并将其烘干，并沿着氯离子溶液侧向另一侧的方向切成薄片，并在每片薄片上取样，分析氯离子含量，从而确定了氯离子渗透方向上的浓度梯度，并根据此计算混凝土试块的渗透系数。
采用该方法可以较为准确的测出混凝土的抗渗性能，但是该测试方法所需要的时间较长，至少需要花费十几天至几个月的时间。
而对于渗透能力较弱的混凝土试块，则需要的时间相对更长。
1.2.2 氯离子扩散系数快速测定的RCM 法该方法主要适用于混凝土混合料中骨料粒径不大于25mm 的结构实体取芯或者混凝土标准试块，可以定量额评价混凝土抵抗氯离子扩散的能力（如图2）。
1.3 透气法透气法主要的原理是混凝土表面在承受CO2的一定压力后，气体通过混凝土试块的毛细孔渗透渗入到混凝土试块内部，从而导致混凝土试块表面一定范围内具有压力增量，可以计算出混凝土的透气性能系数。
采用该方法的优点是可以方便、快捷的测试出混凝土的抗渗透性，并可以在现场进行测试，但是需要将混凝土试块在测试前进行烘干处理。
混凝土抗渗试验报告
混凝土抗渗试验报告混凝土是一种常见的建筑材料，它的抗渗性能对建筑结构的稳定性和使用寿命有着重要的影响。
为了评估混凝土的抗渗性能，我们进行了一系列抗渗试验。
本报告将对试验结果进行分析和总结，并讨论其对混凝土结构的应用意义。
试验方法及步骤首先，我们准备了不同配比的混凝土试件。
在试验中，我们使用了普通硅酸盐水泥和常规的骨料。
然后，我们根据试验要求进行了试验样品的制备，包括混凝土的搅拌、浇筑和养护。
试件经过一定时间的养护后，我们进行了以下试验步骤。
静态水压试验：将试件置于水槽中，逐渐增加水压，测量试件内部水压和渗漏水量。
通过这个试验可以评估混凝土的整体抗渗性能。
渗透试验：将试件浸泡在一定深度的水槽中，记录试件渗水的时间和速度。
这个试验可以评估混凝土表面的渗透性能。
压浸试验：将试件放入高压水槽中，给予试件外部压力，观察试件是否出现渗漏。
这个试验可以评估混凝土在外界水压作用下的稳定性。
试验结果及分析经过一系列试验，我们得到了如下结果。
在静态水压试验中，试件的水压随着时间的增加逐渐上升，但渗漏水量很小。
这表明试件整体的抗渗性能较好。
在渗透试验中，试件的渗水速度较低，表明混凝土表面的渗透性能较差。
在压浸试验中，试件经受住了高压的水压作用，没有出现渗漏现象，显示出很好的稳定性。
根据试验结果，我们可以得出以下结论。
首先，试件的整体抗渗性能较好，能够有效地阻止水的渗透。
其次，混凝土表面的渗透性能较差，需要采取其他措施进行改善，如涂层或添加特殊材料。
最后，试件在外界水压作用下表现出良好的稳定性，适用于需要承受水压的工程项目。
应用意义与建议混凝土的抗渗性能对建筑结构的稳定性和使用寿命具有重要意义。
根据本试验结果，我们可以得出以下应用意义和建议。
首先，对于建筑结构的设计和施工来说，我们应该选择具有较好抗渗性能的混凝土材料。
这可以保证建筑结构在面对长期水压或湿度环境的情况下保持稳定。
其次，对于需要特殊防水要求的工程项目，如地下室、水坝或水池等，我们应该采用更为优质的混凝土材料，同时加强对混凝土表面的处理，以提高混凝土的渗透性能。
混凝土抗渗性能报告
混凝土抗渗性能报告1.引言2.实验方法本次实验选用标准混凝土试样，进行三组测试，分别为抗渗性能测试、持久性能测试和饱和渗透测试。
其中，抗渗性能测试采用水柱法，持久性能测试采用负压渗透法，饱和渗透测试采用自由渗透法。
3.实验结果3.1抗渗性能测试结果经抗渗性能测试，混凝土试样在10小时内抗压力均超过标准要求，但在72小时后，开始出现细微渗漏。
抗压性能较好，但抗渗性能有待提高。
3.2持久性能测试结果持久性能测试结果显示，混凝土试样吸水性较高，试样表面出现轻微渗水。
极端情况下，长期积水可能导致漏水。
持久性能需要进一步改进。
3.3饱和渗透测试结果饱和渗透测试结果表明，试样在一定时间内能够达到饱和状态，但存在饱和后渗漏的现象。
混凝土存在孔隙与微裂缝，使得水经由这些通道逸出，导致饱和后渗漏。
4.讨论与分析4.1混凝土配合比设计混凝土配合比的设计应当充分考虑到抗渗性能，提高水泥的粉磨度，减少含水量，添加外加剂等。
通过优化配合比设计，可改善混凝土的抗渗性能。
4.2混凝土成分控制在混凝土的配制过程中，要严格控制水灰比，避免过量使用水泥。
同时，要确保掺入的骨料质量良好，并加强对骨料表面涂覆处理，减少孔隙率和微裂缝。
4.3接缝和连接处处理混凝土构件的接缝和连接处是渗水的主要路径之一、应采用合适的密封材料对接缝进行处理，确保接缝部位的抗渗性能。
5.结论经测试和分析，混凝土试样的抗渗性能有待提高，主要原因是水泥浆体中的孔隙和微裂缝。
建议通过优化配合比设计、严格控制混凝土成分、加强接缝和连接处的处理等措施来改进混凝土的抗渗性能。
这不仅可以提高混凝土结构的使用寿命，还能够降低维护和修复成本。
附.备注本报告所述仅为实验结果分析和改进建议，并不代表最终结论。
具体改进措施建议需要结合具体情况进行综合分析和实际操作。
混凝土抗渗性能检测方法与标准
混凝土抗渗性能检测方法与标准一、概述混凝土是一种常用的建筑材料，其性能对建筑结构的稳定性和耐久性有着重要的影响。
其中，混凝土抗渗性能是其重要的性能之一，对于建筑物的防水、防潮、防霉等方面有着重要的作用。
因此，混凝土抗渗性能检测是必不可少的。
本文将介绍混凝土抗渗性能检测的方法及相关标准，以供相关人员参考。
二、检测方法1.试验设备（1）渗透试验设备：包括渗透装置、压力计、水箱、温度计、计时器等。
（2）试样制备设备：包括模具、搅拌机、振动器等。
2.试验步骤（1）试样制备：按照相关标准制备混凝土试样，通常采用标准立方体试件或标准圆柱试件。
（2）试样处理：将试样表面处理干净，去除浮灰、砂粒等杂质。
（3）试验设备准备：将渗透试验设备根据相关标准进行校准和调整。
（4）试验操作：将试样放置在渗透装置上，使其表面与水箱中的水面接触，通过压力计记录渗透压力变化情况，并记录试验过程中的温度、时间等参数。
（5）数据处理：根据试验数据计算出混凝土的渗透系数和渗透率等相关参数。
3.注意事项（1）试样的制备应按照相关标准进行，确保试样的质量和尺寸符合要求。
（2）试样表面处理应干净，避免杂质的影响。
（3）试验设备的校准和调整应按照相关标准进行，确保试验数据的准确性。
（4）试验过程中应注意安全，避免发生意外事故。
三、相关标准1.《水泥和水泥制品试验方法标准》（GB/T 17671-1999）该标准规定了混凝土渗透系数、渗透率等试验方法和计算方法。
2.《建筑混凝土抗渗性能检测规程》（JGJ/T 500-2014）该标准规定了建筑混凝土抗渗性能检测的试验方法、试验设备、试验数据处理等要求。
3.《建筑工程混凝土结构工程质量验收规范》（GB 50204-2015）该标准规定了建筑混凝土结构工程的验收标准和要求，其中包括混凝土抗渗性能的要求。
四、结论混凝土抗渗性能检测是建筑工程中的一个重要环节，通过对混凝土渗透系数、渗透率等参数的检测，可以评价混凝土的质量和耐久性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安定性
沸煮法
安定
雷氏法(mm)
≤5.0mm
标准稠度用水量
不变水量法(%)
调整水量法(%)
结论
试验负责人:日期:
4
护栏混凝土强度(MPa)
5
轴线横向偏位(mm)
结论：
监理工程师：日期：
承包人：日期：
水泥标准稠度用水量、凝结时间、安定性试验
编号: C-5-2-□□□□-□□□□
试验单位
合同号
样品名称
试验规程
样品来源
试验日期
试验结果
检测内容
国家规定
试验结果
标准
1
2
平均值
凝结
时间
初凝时间(时.分)
≥45分钟
终凝时间(时.分)
5#
6#
混凝土抗渗标号
SHale Waihona Puke 10H-1=结论负责人：日期：
监理工程师：日期：
混凝土护栏现场质量检验报告单
承包单位：
监理单位：编号：B-102-□□□□-□□□□
工程名称
施工时间
桩号及部位
检验时间
项次
检验项目
规定值或允许偏差
检验结果
检验频率和方法
1
基础压实度(%)
2
基础平整度(mm)
3
护栏地面以上中心高度(mm)
水泥混凝土抗渗试验
编号：C-6-6-□□□□□-□□□□
试验单位
合同号
试样名称
试验规程
JTJ-053-94
试样来源
试验日期
试验人
审核人
设计强度等级
制件日期
试件尺寸
设计抗渗登记
龄期(天)
外加剂名称
加压起始时间
水压H（MPa）
试件渗水情况记录
备注
开始（d.h.min）
截止（d.h.min）
1#
2#
3#
4#
