黑白电视机组装实验报告
装配电视机实验报告
综合电子系统实验实验报告学院：电子信息工程学院班级：完成日期：实验组员：一、实验目的：了解电子设备制作、装调的全过程，了解电子设备制作、装调的全过程，掌了解电子设备制作、装调的全过程，了解电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法。
握查找及排除电子电路故障的常用方法。
握查找及排除电子电路故障的常用方法。
握查找及排除电子电路故障的常用方法。
培养学生综合运用所学的理论知识和基本技能的能力，培养学生分析和解决题的能力，以及相互协作能力。
二、实验内容：1、利用各种电阻、电容等元器件组装电视机。
2、学习电视机的原理与电路组成。
3、锻炼学生的动手与实践能力。
三、实验原理：1、机型介绍XL-2008型是一款5.5英寸小屏幕黑白电视机套件。
该套件采用大规模单片机集成专用电路CD5151CP，由于该芯片把所有小信号处理电路都集成在使你的理论水平和动手能力有较大的提高。
2、本机参数介绍电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8-1.2A，显像管灯丝电压为6.3V(有效值)，阳极高压为6-7V。
天线输入阻抗为75欧姆，视频输入阻抗为75欧姆，图像清晰度大于380线，伴音输出功率大于0.5W，整机消耗功率为10W。
3、基本原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
黑白电视机实训心得
黑白电视机实训心得在黑白电视机实训过程中，我学到了许多关于电视机的基础知识，并且锻炼了手工操作和问题解决能力。
以下是我对这次实训的心得体会。
首先，在实践中我学到了电视机的基本原理。
通过实际操作，我了解到电视机的工作原理是通过电子击穿和电子轰击来实现的。
当电子束在屏幕上快速扫描时，我们就能看到图像。
这种原理的了解对我理解电视机的工作方式和故障排除非常有帮助。
其次，在实训过程中，我学到了如何进行基本的维修和调试。
在遇到电视机故障时，需要按照一定的步骤进行问题定位和排查。
我学会了如何使用万用表和示波器来测量电压和信号，以及如何使用焊接工具进行电路板的修复。
这些实践操作让我对电视机的维修流程有了更深入的了解。
此外，这次实训还培养了我解决问题的能力。
在实践中，我遇到了各种各样的故障，比如图像失真、无法开机等等。
面对这些问题，我必须思考可能的原因，并逐个排查。
有时候，解决一个故障可能需要多次尝试和实验，但是只要保持耐心，最终就能找到问题所在并解决它。
这种问题解决的能力对我今后的学习和工作都非常重要。
最后，在这次实训中我还锻炼了与同学合作的能力。
我们在小组中一起讨论问题，共同分析和解决故障。
每个人都有自己的专长和经验，在合作中我们互相学习，相互帮助。
通过和同学们的合作，我明白了在解决问题时团队合作的重要性，尤其是在面对复杂的故障时，团队的支持和协作能够更快地找到解决方案。
总结起来，这次黑白电视机实训给我带来了很多宝贵的经验和收获。
我学到了电视机的基本原理，提升了维修和调试的技能，培养了解决问题的能力，并且体会到了团队合作的重要性。
这些经历将对我今后的学习和工作都非常有帮助。
我会继续保持对电子技术的兴趣和热情，不断学习和提升自己的技能。
黑白电视机组装与调试实训报告
黑白电视机组装与调试实训报告1. 引言黑白电视机是一种传统的显示设备，虽然在现代科技的进步下逐渐被彩色电视机取代，但仍有人对其产生兴趣并进行组装与调试实训。
这项实训旨在让学员了解黑白电视机的组装过程、原理及调试技巧，提高学员对电子产品的理解能力和动手能力。
2. 实训目的本实训的主要目的是让学员通过实际操作，掌握黑白电视机的组装与调试技巧，具备以下能力：•熟悉黑白电视机的组成部分；•掌握电视机组装的基本步骤；•理解黑白电视机的工作原理；•掌握电视机调试的基本方法和技巧。
3. 实训内容本次实训主要分为以下几个部分：3.1 电视机组装首先，学员需要了解黑白电视机的组成部分，包括主板、显像管、电源、音频输出和视频输入等。
然后，按照给定的步骤进行组装，包括安装显像管、连接电源线和信号线等。
组装时需要注意安全性和电路连接的正确性。
3.2 电视机调试组装完成后，学员需要进行电视机的调试工作。
首先，学员需要确认电视机的电源是否接通，并检查电源线和信号线的连接是否正确。
然后，通过调节电视机的亮度、对比度和音量等参数，对画面和声音进行调试。
3.3 故障排除在调试过程中，可能会出现故障。
学员需要学会使用示波器、万用表等工具进行故障排除。
常见的故障包括图像不清晰、无声音等问题，学员需要根据具体情况进行逐一排查，找出故障的原因并修复。
4. 实训总结通过本次黑白电视机组装与调试实训，学员对电视机的组成部分、工作原理和调试技巧有了更深入的了解与掌握。
本次实训不仅提高了学员的动手能力和解决实际问题的能力，还培养了学员的团队合作意识和沟通能力。
参加实训的学员通过实际动手操作，深入了解了黑白电视机的组装与调试过程。
同时，通过故障排除，学员也锻炼了分析问题的能力和解决问题的技巧。
通过本次实训，学员不仅获得了与学科相关的知识和技能，也培养了解决实际问题的能力。
总之，本次黑白电视机组装与调试实训对学员的综合素质提升起到了积极的作用。
学员通过实践掌握了电子产品组装与调试的基本技能，为今后进一步学习和实践打下了良好的基础。
黑白电视组装实习报告
实习报告一、实习背景和目的作为一名电子工程专业的学生，为了提高自己的实践能力和理论知识的应用能力，我参加了学校组织的黑白电视组装实习。
本次实习旨在了解黑白电视的工作原理，熟悉电视组装过程，掌握电视维修技巧，提高自己的动手能力和创新能力。
二、实习内容和过程在实习过程中，我们首先接受了电视原理和组装技巧的培训。
通过理论讲解，我们了解了黑白电视的基本组成部分，包括显像管、扫描电路、音频电路等，并学习了电视信号的传输和处理过程。
在培训结束后，我们分组进行了电视组装实践。
在组装过程中，我负责显像管的安装和调试。
首先，我仔细阅读了显像管的安装说明书，了解了显像管的结构和安装要求。
然后，在老师的指导下，我小心翼翼地将显像管安装到电视机壳体内，并连接好相应的电路。
在调试阶段，我通过调整显像管内部的电子枪位置和聚焦电压，使图像清晰稳定。
此外，我还参与了扫描电路和音频电路的组装和调试。
在组装扫描电路时，我注意了电路板布局和元件焊接的规范性，确保电路板的整洁和美观。
在调试过程中，我学会了如何检查和修复电路故障，提高了自己的维修能力。
三、实习收获和反思通过本次实习，我收获了以下几点：1. 提高了自己的动手能力。
在实习过程中，我亲手组装和调试了黑白电视，掌握了电视组装的基本技巧。
2. 加深了对电视原理的理解。
通过实践，我将理论知识与实际操作相结合，对黑白电视的工作原理有了更深入的认识。
3. 学会了电视维修技巧。
在实习过程中，我学会了如何检查和修复电视故障，为以后从事电子设备维修工作奠定了基础。
4. 培养了团队合作精神。
在组装实习过程中，我与同学们共同解决问题，分工合作，取得了良好的实习成果。
反思：1. 在实习过程中，我发现自己在理论知识方面还有不足，需要进一步加强学习。
2. 在组装和调试电视时，我有时过于急躁，导致操作失误。
以后要注重耐心和细致，提高自己的操作水平。
3. 虽然参加了实习，但对于电视行业的了解还较为有限。
今后要关注电视行业的发展动态，拓宽自己的视野。
黑白电视机安装实验报告
黑白电视机安装实验报告姓名：学号：专业：班级：指导教师：一、黑白电视原理 (3)1、机型介绍 (4)2、本机参数介绍 (4)3、基本原理 (4)4、内部基本电路 (4)（1）、电源供电电路 (4)（2）、高频调谐器及附属电路 (4)（3）、公共通道 (5)（4）、视频放大电路 (5)（5）、伴音通信 (5)（6）、行扫描电路及显像管供电电路 (6)（7）、场扫描电路工作原理 (6)二、电视机的组装与调试 (6)1、电视机基本元件检测 (6)2、电视机的组装 (7)3、焊接 (7)4、调试 (8)1）、直流电源调试 (8)2）、扫描电路的调试 (8)3）、显像管附属电路调试 (8)4）、信号通道的调试 (9)5）、伴音通道的调试 (9)6）、调试时的提示 (9)三、心得体会 (10)一、黑白电视原理1、机型介绍XL-2008型是一款5.5英寸小屏幕黑白电视机套件。
该套件采用大规模单片机集成专用电路CD5151CP，由于该芯片把所有小信号处理电路都集成在使你的理论水平和动手能力有较大的提高。
2、本机参数介绍电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8-1.2A，显像管灯丝电压为6.3V(有效值)，阳极高压为6-7V。
天线输入阻抗为75欧姆，视频输入阻抗为75欧姆，图像清晰度大于380线，伴音输出功率大于0.5W，整机消耗功率为10W。
3、基本原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。

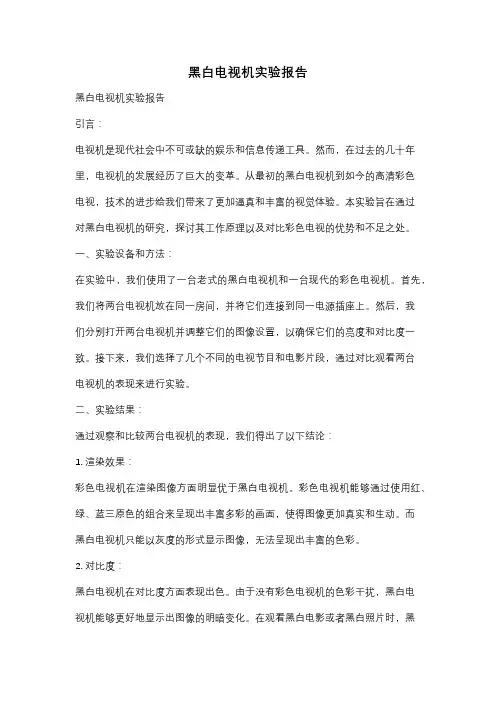

黑白电视机实验报告
黑白电视机实验报告黑白电视机实验报告引言：电视机是现代社会中不可或缺的娱乐和信息传递工具。
然而，在过去的几十年里，电视机的发展经历了巨大的变革。
从最初的黑白电视机到如今的高清彩色电视，技术的进步给我们带来了更加逼真和丰富的视觉体验。
本实验旨在通过对黑白电视机的研究，探讨其工作原理以及对比彩色电视的优势和不足之处。
一、实验设备和方法：在实验中，我们使用了一台老式的黑白电视机和一台现代的彩色电视机。
首先，我们将两台电视机放在同一房间，并将它们连接到同一电源插座上。
然后，我们分别打开两台电视机并调整它们的图像设置，以确保它们的亮度和对比度一致。
接下来，我们选择了几个不同的电视节目和电影片段，通过对比观看两台电视机的表现来进行实验。
二、实验结果：通过观察和比较两台电视机的表现，我们得出了以下结论：1. 渲染效果：彩色电视机在渲染图像方面明显优于黑白电视机。
彩色电视机能够通过使用红、绿、蓝三原色的组合来呈现出丰富多彩的画面，使得图像更加真实和生动。
而黑白电视机只能以灰度的形式显示图像，无法呈现出丰富的色彩。
2. 对比度：黑白电视机在对比度方面表现出色。
由于没有彩色电视机的色彩干扰，黑白电视机能够更好地显示出图像的明暗变化。
在观看黑白电影或者黑白照片时，黑白电视机能够呈现出更加细腻的灰度层次，使得画面更加清晰。
3. 视觉疲劳：长时间观看黑白电视机可能会引起视觉疲劳。
由于黑白电视机无法提供丰富的色彩刺激，观看时间过长可能会导致视觉上的单调感，使人感到疲劳。
而彩色电视机通过多彩的图像能够提供更加丰富的视觉刺激，使人感到更加愉悦和舒适。
4. 怀旧情怀：黑白电视机具有独特的怀旧情怀。
对于一些老年人来说，黑白电视机是他们童年时代的回忆，观看黑白电视节目能够唤起他们对过去时光的怀念。
而对于一些热爱复古风格的人来说，黑白电视机也成为了一种时尚的装饰品。
三、结论：综上所述，虽然黑白电视机在渲染效果和色彩表现方面不及彩色电视机，但它在对比度和怀旧情怀方面具有独特的优势。
黑白电视机组装实验报告
综合电子系统实验III实验报告班级：学号：姓名：指导教师：实验日期：目录一．实训目的与要求 (1)二．电视机原理机简介 (1)2.1 黑白电视机内部模块电路及原理 (2)2.2 电视机外形结构及功能接口 (2)2.3 电视机芯片、集成电路引脚分布及功能介绍 (2)2.3.1 D5151集成电路介绍 (2)2.3.2 音频功放集成电路（LM386） (5)三．电视机各模块功能 (5)3.1 电视信号的接收与处理 (5)3.1.1 电视信号的接收 (5)3.1.2 电视信号的分离 (4)3.2 黑白电视接收机的组成 (5)3.2.1 信号通道 (5)3.2.2 超外差内载波式接收的优点 (6)3.2.3 同步分离和扫描电路 (6)3.2.4 电源 (6)四．电视机电路图 (7)4.1英寸电视机印刷电路板图 (7)4.2英寸电视机电路原理图 (8)五．电视机安装步骤 (9)5.1 检查及分离元器件 (9)5.2 电路板的装配 (9)5.3 元件焊接 (9)5.4 电视机的调试 (10)5.4.1电源电路的调试 (10)5.4.2 通道部分的调试 (10)5.4.3 扫描电路的调试 (11)5.4.4控制部分的调试 (11)六.实验数据以及各信号波形 (11)6.1三极管静态工作电压 (11)6.2 CD5151CP芯片各管脚电压 (12)6.3 动态测量以及信号波形 (13)6.3.1 三极管Q5的C极波形 (13)6.3.2 三极管Q9的C极波形 (13)6.3.3 三极管Q10的C极波形 (14)6.3.4 CD5151芯片17脚波形 (14)6.3.5 CD5151芯片18脚波形 (15)6.3.6 CD5151芯片24脚波形 (15)6.3.7 CD5151芯片25脚波形 (16)6.3.8 R30、R31交点波形 (16)七.电视机组装心得体会 (17)一．实训目的与要求1.了解黑白电视机的内部零件及电路组成原理2.掌握对电子器件的简单装配、维护与调试3.增强对分立元器件、芯片、电路模块化应用的能力二．电视机原理机简介2.1 黑白电视机内部模块电路及原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
黑白电视机安装调试报告
黑白电视机安装及调试生产实习报告学院:专业班级：学号：姓名：指导教师：实习时间：一、生产实习的目的与要求：1. 了解电视机的内部组成结构熟悉常用的电子元件的作用。
2. 掌握电视机的工作原理，学会分析基本的电路原理图。
3. 学习电视机的组装，调试和简单的故障维修技术。
二、黑白电视机的结构和原理：2.1 主要部件介绍1.CD5151CPCD5151CP是一块黑白电视机用单片电路，内部包含黑白电视机需要的所有小信号处理功能，具有集成度高、外围电路少的特点。
CD5151CP功能框图如下：图2-1 芯片内部信号流程CD5151CP引脚说明如下：表2-1 芯片脚位功能2.音频功率放大器LM386LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。
为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。
输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
图2-2 LM386引脚功能图3.高频头高频头俗称调谐器，是电视机用来接收高频信号和解调出视频信息的一种装置，也是公共通道的第一部分。
简单的讲就是接受电视信号的调谐及高频信号放大器。
高频头的作用就是将微弱的视频信号进行放大，并且对传输不稳定引起的图像变形与干扰进行处理。
视频处理芯片决定影像的分辨率，而高频头则决定影像的稳定性。
但高频头本身非常容易受电磁干扰，因此内置电视卡一般会在高频头外面包裹一层金属层，以屏蔽电磁干扰。
表2-2 高频头各引脚功能4.黑白显像管显像管是一种电子（阴极）射线管，是电视接收机监视器重现图像的关键器显像管剖视图件。
它的主要作用是将发送端（电视台）摄像机摄取转换的电信号（图像信号）在接收端以亮度变化的形式重现在荧光屏上。
为了高质量地重现图像，要求显像管屏幕尺寸要大，图像清晰度要高，荧光屏有足够的发光亮度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合电子系统实验III实验报告班级：学号：姓名：指导教师：实验日期：目录一．实训目的与要求 (1)二．电视机原理机简介 (1)2.1 黑白电视机内部模块电路及原理 (2)2.2 电视机外形结构及功能接口 (2)2.3 电视机芯片、集成电路引脚分布及功能介绍 (2)2.3.1 D5151集成电路介绍 (2)2.3.2 音频功放集成电路（LM386） (5)三．电视机各模块功能 (5)3.1 电视信号的接收与处理 (5)3.1.1 电视信号的接收 (5)3.1.2 电视信号的分离 (4)3.2 黑白电视接收机的组成 (5)3.2.1 信号通道 (5)3.2.2 超外差内载波式接收的优点 (6)3.2.3 同步分离和扫描电路 (6)3.2.4 电源 (6)四．电视机电路图 (7)4.1英寸电视机印刷电路板图 (7)4.2英寸电视机电路原理图 (8)五．电视机安装步骤 (9)5.1 检查及分离元器件 (9)5.2 电路板的装配 (9)5.3 元件焊接 (9)5.4 电视机的调试 (10)5.4.1电源电路的调试 (10)5.4.2 通道部分的调试 (10)5.4.3 扫描电路的调试 (11)5.4.4控制部分的调试 (11)六.实验数据以及各信号波形 (11)6.1三极管静态工作电压 (11)6.2 CD5151CP芯片各管脚电压 (12)6.3 动态测量以及信号波形 (13)6.3.1 三极管Q5的C极波形 (13)6.3.2 三极管Q9的C极波形 (13)6.3.3 三极管Q10的C极波形 (14)6.3.4 CD5151芯片17脚波形 (14)6.3.5 CD5151芯片18脚波形 (15)6.3.6 CD5151芯片24脚波形 (15)6.3.7 CD5151芯片25脚波形 (16)6.3.8 R30、R31交点波形 (16)七.电视机组装心得体会 (17)一．实训目的与要求1.了解黑白电视机的内部零件及电路组成原理2.掌握对电子器件的简单装配、维护与调试3.增强对分立元器件、芯片、电路模块化应用的能力二．电视机原理机简介2.1 黑白电视机内部模块电路及原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
图1 黑白电视机模块2.2 电视机外形结构及功能接口图2 电视机外形及接口（1）音频旋钮（2）频道开关（3）显像管（4）耳机插孔（5）外壳（6）电源开关（7）电视调谐器旋钮（8）天线（9）DC电源插孔（10）天线、CATV插孔（11）音频插孔（12）视频插孔（13）AV/TV按钮（14）场频旋钮（15）亮度旋钮（16）对比度旋钮2.3 电视机芯片、集成电路引脚分布及功能介绍2.3.1 D5151集成电路介绍D5151为双列14脚扁平封装，系大规模单片黑白电视机集成电路。
D5151主要电参数该电路输出为正向AGC 视频输出幅度=2.3Vp-p电源电压为=10V 最大输入=110dB输入灵敏度=50dB/μV 视频频响=6MHz信噪比=56dB 鉴频输出=300mV伴音中放输出=0.6% AM调制比=55dB场振脉宽=850μS 行振脉宽=26μS图3 D5151芯片外部引脚及内部模块脚号功能脚号功能1 图像中频输入1 15 同步解调线圈22 RF AGC调整16 电源电压Vcc23 RF AGC输出17 行激励输出4 IF AGC滤波18 行频调节5 视频输出19 行AFC输出6 同步分离输入20 电源电压Vcc17 伴音中频输入21 地8 伴音中放偏置22 行逆程脉冲输入9 伴音中频输出23 同步分离输出10 伴音鉴频输入24 场同步调节11 音频输出25 场锯齿波反馈12 调谐AFT输出26 场激励输出13 AFT移相网格27 X射线保护14 同步解调线圈1 28 图像中频输入2表1 D5151集成电路各脚功能2.3.2 音频功放集成电路（LM386）LM386是一种低电压单片集成电路音频功率放大器。
电压增益内部设置固定为20倍。
如果在①脚与⑧外接电容器，可增加到200倍，外围元件少效率高。
在音响要求不高的设备中得到广泛的应用。
（LM386引脚功能见图6）图4 LM386外部引脚及功能模块三．电视机各模块功能3.1 电视信号的接收与处理3.1.1 电视信号的接收电视信号的接收，主要分为地面广播电视接收、电缆电视技术接收、卫星直播电视接收三种方式。
普通电视机能直接接收地面广播电视和电缆电视，附加一定设备就可接收卫星直播电视。
电视接收机的任务就是将接收到的电视信号转变成黑白或者彩色图像。
它对电视信号可采用模拟或者数字处理方式。
目前电视机正处在从模拟信号处理向数字信号处理过渡的阶段，电视信号的接收正朝着数字处理和多种视听信息综合接收的方向发展。
当代科学技术之飞跃，引起了电视接收技术的变革。
其主要表现是：① 利用数字集成电路，对电视信号进行数字化处理，以便压缩频带，获得高质量的图像。
② 利用超声波、红外线和微处理技术实现遥控。
完成选台、音量调节、对比度、亮度、色饱和度、静噪控制、电源开关、复位控制等遥控动作。
③ 利用微处理技术进行自动搜索，自动记忆，预编节目程序。
利用频率合成技术和存贮技术，在屏幕上显示时间、频道数和作电视游戏等。
3.1.2 电视信号的分离微弱和高频电视信号必须先经过高频放大、变频、中频放大和视频检波后，才能变成具有一定电压幅度的彩色全电视信号；然后根据亮度信号、色度信号、同步信号和色同步信号在时域和频域中的特点，利用它们在频率、相位、时间、幅度等方面的差异进行分离，如图5.1－1所示。
例如：①视频检波后，图像信号（0～6MHz）和伴音信号（6.5MHz）可进行频率分离；②亮度信号（0～6MHz）和色度信号（4.43±1.3MHz）可进行频率分离；③亮度信号和复合同步信号，可以进行幅度分离；④色度信号（行正程）和色同步信号（行逆程）可进行时间分离；⑤μ和υ色度信号在频率和相位上不一致，可进行频率、相位双重分离等等。
分离后的各种信号分别完成自己的功能，最后在显像管上显示出彩色（或黑白）图像。
电视机的电路组成就是根据上述电视信号的分离法则进行设计的。
3.2 黑白电视接收机的组成黑白电视接收机主要由信号通道（包括高频头，中放，视放和伴音通道），扫描电路（包括同步分离，场、行扫描电路）和电源三部分组成。
信号通道的任务是将天线接收到的高频电视信号变换成视频亮度信号和音频伴音信号。
亮度信号激励显像管产生黑白图像，伴音信号推动扬声器产生电视伴音。
扫描电路的任务是为显像管提供场、行扫描电流和各种电压，使显像管产生与电视台摄像管同步扫描的光栅。
电源部分的任务是将交流市电转变成电视机所需要的各种直流电压。
3.2.1 信号通道电视天线周围存在着各种各样的电磁波，由天线和输入电路选出欲接收频道的电视信号，再经过高频放大器有选择性的放大，与本振输出的频率较高的正弦波混频得到中频信号。
在变频前，图像载频低于本频道的伴音载频；变频后，图像中频高于伴音中频。
这是由于本振频率高于图像载频和伴音载频的缘故。
但是，图像中频和伴音中频之差不变，例如，保持6.5MHz。
图像和伴音两中频信号经公用通道放大进入视频检波级。
检波器有两个作用：一是从中频信号中检出其包括---视频全电视信号；二是利用检波器的非线性作用，完成图像中频和伴音中频的差拍作用，产生出6.5MHz调频的第二伴音中频信号。
检波器的输出信号不仅馈给视放级，而且馈给同步分离电路、自动增益控制（AGC）电路及伴音中放电路，因此采用射随器进行预放大，以加强其负载能力。
预放级也有两个作用：一个将全电视信号和第二伴音中频信号分离。
二是将全电视信号进行电流放大，分别馈级视放级，同步分离级和AGC电路；将第二伴音中频信号进行电压放大馈级伴音通道。
因此，从天线至预视放称为黑白电视机图像信号和伴音信号和公共通道。
全电视信号的一部分经视放级放大去激励显象管产生黑白图象。
另一部分送到同步分离级，分离同步信号，用以控制接收机的扫描电路，产生与发送端同步的扫描运动。
第三部分送到AGC 电路，对高频头和图像中放的增益进行自动控制，从而保证接收机的稳定接收。
第二伴音中频信号经伴音中频放大电路的放大和限幅，由鉴频器解调出伴音信号，再经低频放大，推动扬声器产生电视伴音。
鉴频前为调频信号，从天线至混频的载频为伴音载频，混频至检波为伴音第一中频，检波至鉴频为伴音第二中频。
鉴频后为伴音的音频信号。
3.2.2 超外差内载波式接收的优点上述信号接收具有两个特点: 1.超外差方式；2.伴音内载波方式。
超外差方式与直接放大方式相比，具有下列优点: ①增益高、工作稳定。
其原因是混频前后频率不同，相当于隔离，故多级放大不易自激。
②转换频道和调谐方便。
③容易形成残留边带接收所需的幅频特性，选择性好。
超外差又分为单通道和双通道两种方式，其差别在于图像信号和伴音信号的分离点不同，前者在视频检波之后才分离，后者在混频之后就分离。
在单通道方式中，图像中频和伴音第一中频公用一个通道进行放大，同时加入视频检波器，检波器除检出视频图像信号外，还使图像中频和伴音中频差拍产生第二伴音中频信号（例如6.5MHz）。
因此，单通道方式亦称为伴音内载波方式。
它与双通道方式相比，其优点是当高频头的本振频率发生偏移后，第二伴音中频始终保持不变，从而避免了鉴频失真。
而双通道则不然，本振频率的偏移引起伴音中频30.5MHz的偏移，使以30.5MHz为中心频率的鉴频器工作在严重的不对称状态，引起伴音的音频信号波形严重失真。
理论分析证明：为了不使图像中频信号对伴音第二伴音中频信号引起严重的寄生调幅，必须要求图像中频信号的幅度U1 m始终要大于或等于伴音第一中频信号的幅度U2 m的二倍，即U1 m≥2U2 m。
在负极性调制中，对应于白色电平图像中频信号的载波幅度最小。
电视中的调制度通常规定为90％，即白色电平时，图象的载波幅度为最大幅度（同步头的幅度）的10％。
所以要求进入检波器的伴音第一中频信号的幅度应当小于或者等于最大幅度5％，这就是中频特性线中，伴音中频（30.5MHz）要衰减至5％（－26dB）的原因。
