消防泵的低频自动巡检技术
消防水泵自动巡检规范 消防水泵房管理制度及操作规程
消防水泵自动巡检规范消防水泵房管理制度及操作规程广场消防水泵房管理制度及操作规程管理制度一、消防水泵房应当落实专人管理，定期检查保养和维护，保持室内清洁；二、严格执行设备操作规程，每月启动水泵不少于一次，保持高位消防水箱、消防水池、气压水罐等储水充足，稳压泵正常运行；三、保持系统出水管网及管道阀门常开，水泵类别、水流方向、阀门开启状态、配电柜开关状态等标识清晰，配电柜开关处于自动（接通）状态；四、禁止无关人员进入泵房和操作水泵房内设备，严禁擅自关停设备和阀门；五、设备投入使用后应保证其处于正常运行或准工作状态，不得擅自断电停运或长期带故障工作；六、建立故障报告和故障消除登记档案。
发生故障，应当及时组织修复，因故障、维修等原因，需要暂时停用系统时，应当经单位消防安全责任人批准，系统停用时间超过24小时的，在单位消防安全责任人批准的同时，应当报当地公安机关消防机构备案，并采取有效措施确保安全。
操作规程 1、消防水泵房检修人员使用消防水泵应按规定要求及时通知运行消防中心值班人员。
2、消防水泵房的消防水泵确定为自动启动和手动停止的运行方式。
3、消防泵房的消防水泵的自动(压力开关控制)启动过程：在消防泵房的配电消防水泵控制柜，把电源开关操作手柄打在“ON”的位置；当消防水管网的压力低于下限压力时，消防泵房的消防泵会自动启动供水 4、消防水泵房消防水泵的“停止”操作步骤：在消防控制中心的消防主控盘的“自动/手动”选择开关上选择手动后，按下消防泵房的消防水泵的“停止”按钮，停止消防泵房的消防水泵工作，或在现场电动消防泵控制盘上按下“停止”按钮，停止消防泵房的消防水泵工作。
5、水泵房消防水泵手动控制操作步骤：在消防中心的消防主控盘的“自动/手动”选择开关上选择“手动”；在消防泵房的消防水泵控制箱上，把电源开关操作手柄打在“ON”的位置；在消防中心的消防主控盘按下消防电动消防泵“启动”按钮，启动消防泵房的消防水泵；在消防中心的消防主控盘按下消防消防水泵“停止”按钮，停止消防泵房的消防水泵。
消防泵巡检柜工作原理
消防泵巡检柜工作原理
消防泵巡检柜的工作原理主要包括以下几个方面：
自动巡检运行：当消防巡检柜的系统开关置于自动状态时，消防泵会进行自动巡检运行。
巡检周期可以根据需要选择，从数小时至数百小时不等。
巡检过程中，时钟会自动启动巡检程序，并且具备手动巡检功能。
巡检指令输出：巡检柜设备会输出巡检指令，逐一对主回路进行巡检。
巡检反馈信号来源于各电器元件的主辅助触点，反馈信号的时间允许值不大于2秒。
无压巡检：主回路巡检完成后，巡检控制器会发出下一个巡检指令至无压巡检装置。
该装置在接到巡检指令后，会依次对消防水泵进行低速无压巡检。
巡检时电机转速较低，系统不会产生水压。
消防命令响应：在整个巡检过程中，如果设备接收到消防命令，智能巡检控制器会立即发出停止巡检的指令，并瞬间启动消防泵以完成消防任务。
只有在下一个巡检周期且无消防事件发生时，巡检柜才会开始新的巡检运行过程。
故障报警与记录：巡检柜在巡检过程中，如果检测到异常操作，会记录故障的支路号和故障类型，并
发出声光告警。
同时，巡检柜会存储和记录故障信息，并能够将故障信息上传至消防控制室或楼控值班室，通知相关值班人员进行维护，确保消防设备的安全。
远程控制与智能巡检：巡检柜还具备远程控制和智能巡检等功能，能够实现对消防泵和其他相关设备的监测，确保消防系统的正常运行。
消防水泵的性能测试方案
消防水泵的性能测试方案
、消防水泵的检查测试周期 1、每月应手动启动消防水泵运转一次，并应检查供电电源的情况。
2、每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次，且应自动记录自动巡检情况，每月应检测记录。
3、每日应对柴油机消防水泵启动电池的电量进行检测，每周应检查储油箱的储油量，每月应手动启动柴油机消防水泵运行一次。
4、每年应对消防水泵的出流量和压力进行一次试验。
5、消防水泵控制柜的机械应急启动装置的机械力应作用在消防水泵供电线路的接触器上，机械力应能有效使接触器闭合且安全供电。
二、消防水泵测试方案要求 1、准工作状态时，除电动阀（16 , 16a）、调节阀（13）、阀门（FM3 ， FM4）处于常闭状态外，消防水泵给水系统吸
水管、出水管及供水系统上的其他所有控制阀应锁定在常开位置，并应有明显标记。
②在准工作状态下，通过消防水泵控制柜发出指令切断主泵电源及打开电动阀（16或16a）来模拟消防系统出水，消防系统进入消防状态，消防水泵（7a# ）自动启动，且工频满负荷运行lOmin ,测试工况结束后所有阀门恢复到准工作状4、消防水泵性能测试工况。
消防泵的检查频率以及检查内容
消防泵的检查频率以及检查内容
因为大西洋泵业消防泵能否正常运转涉及到火灾时的消防安全，所以需要定期对其检查。
1)消防泵、喷淋泵、每半年进行一次全面保养，每月由工程人员点动试运行一次。
2)定期保养均必须认真填写记录并存档。
3)与泵体相连的5 米范围内阀门、压力表、管道等随泵体同时保养。
2.保养规范
1)泵体：检查、补充、替换润滑油。
泄漏检查:盘根良好,泵体无渗水、溢水、沙眼,泵轴渗水无流到地面。
转动灵活、无卡壳,泵轴与电机轴在同一中心线、机座紧固、螺丝无锈(有防锈措施),垫片齐。
外观整洁,油漆完好,标志清楚,铭牌字迹清晰。
2)阀门、管道、附件：
阀门开闭灵活、无卡阻、关闭严密、内外无漏水。
阀体、手柄完好,阀杆润滑好,外观整洁。
单向阀动作灵活,无漏水。
压力表指针灵活,指示准确,表盘清晰,位置便于观察,紧固良好,表阀及接头无渗水。
3.每季度需完成对所有相关消防设施全面检查一次，检查情况记录在《消防设施季度检查保养记录表》中。

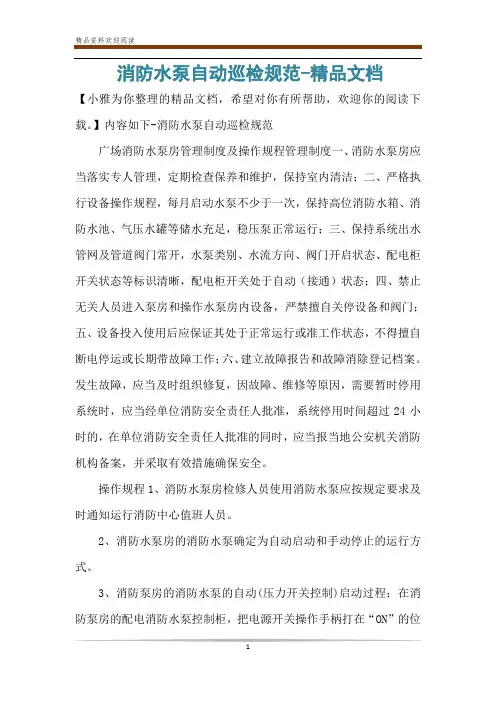

消防水泵自动巡检规范-精品文档
消防水泵自动巡检规范-精品文档【小雅为你整理的精品文档，希望对你有所帮助，欢迎你的阅读下载。
】内容如下-消防水泵自动巡检规范广场消防水泵房管理制度及操作规程管理制度一、消防水泵房应当落实专人管理，定期检查保养和维护，保持室内清洁；二、严格执行设备操作规程，每月启动水泵不少于一次，保持高位消防水箱、消防水池、气压水罐等储水充足，稳压泵正常运行；三、保持系统出水管网及管道阀门常开，水泵类别、水流方向、阀门开启状态、配电柜开关状态等标识清晰，配电柜开关处于自动（接通）状态；四、禁止无关人员进入泵房和操作水泵房内设备，严禁擅自关停设备和阀门；五、设备投入使用后应保证其处于正常运行或准工作状态，不得擅自断电停运或长期带故障工作；六、建立故障报告和故障消除登记档案。
发生故障，应当及时组织修复，因故障、维修等原因，需要暂时停用系统时，应当经单位消防安全责任人批准，系统停用时间超过24小时的，在单位消防安全责任人批准的同时，应当报当地公安机关消防机构备案，并采取有效措施确保安全。
操作规程1、消防水泵房检修人员使用消防水泵应按规定要求及时通知运行消防中心值班人员。
2、消防水泵房的消防水泵确定为自动启动和手动停止的运行方式。
3、消防泵房的消防水泵的自动(压力开关控制)启动过程：在消防泵房的配电消防水泵控制柜，把电源开关操作手柄打在“ON”的位置；当消防水管网的压力低于下限压力时，消防泵房的消防泵会自动启动供水4、消防水泵房消防水泵的“停止”操作步骤：在消防控制中心的消防主控盘的“自动/手动”选择开关上选择手动后，按下消防泵房的消防水泵的“停止”按钮，停止消防泵房的消防水泵工作，或在现场电动消防泵控制盘上按下“停止”按钮，停止消防泵房的消防水泵工作。
5、水泵房消防水泵手动控制操作步骤：在消防中心的消防主控盘的“自动/手动”选择开关上选择“手动”；在消防泵房的消防水泵控制箱上，把电源开关操作手柄打在“ON”的位置；在消防中心的消防主控盘按下消防电动消防泵“启动”按钮，启动消防泵房的消防水泵；在消防中心的消防主控盘按下消防消防水泵“停止”按钮，停止消防泵房的消防水泵。

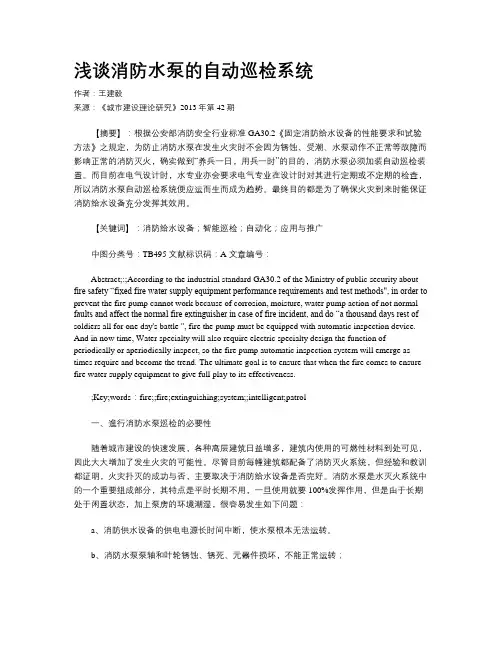

浅谈消防水泵的自动巡检系统
浅谈消防水泵的自动巡检系统作者：王建毅来源：《城市建设理论研究》2013年第42期【摘要】：根据公安部消防安全行业标准GA30.2《固定消防给水设备的性能要求和试验方法》之规定，为防止消防水泵在发生火灾时不会因为锈蚀、受潮、水泵动作不正常等故障而影响正常的消防灭火，确实做到“养兵一日，用兵一时”的目的，消防水泵必须加装自动巡检装置。
而目前在电气设计时，水专业亦会要求电气专业在设计时对其进行定期或不定期的检查，所以消防水泵自动巡检系统便应运而生而成为趋势。
最终目的都是为了确保火灾到来时能保证消防给水设备充分发挥其效用。
【关键词】：消防给水设备；智能巡检；自动化；应用与推广中图分类号：TB495 文献标识码：A 文章编号：Abstract;:;According to the industrial standard GA30.2 of the Ministry of public security about fire safety “fixed fire water supply equipment performance requirements and test methods", in order to prevent the fire pump cannot work because of corrosion, moisture, water pump action of not normal faults and affect the normal fire extinguisher in case of fire incident, and do “a thousand days rest of soldiers all for one day's battle ", fire the pump must be equipped with automatic inspection device. And in now time, Water specialty will also require electric specialty design the function of periodically or aperiodically inspect, so the fire pump automatic inspection system will emerge as times require and become the trend. The ultimate goal is to ensure that when the fire comes to ensure fire water supply equipment to give full play to its effectiveness.;Key;words：fire;;fire;extinguishing;system;;intelligent;patrol一、進行消防水泵巡检的必要性随着城市建设的快速发展，各种高层建筑日益增多，建筑内使用的可燃性材料到处可见，因此大大增加了发生火灾的可能性。
消防泵自动巡检方式分析与思考
（ 建 省 建 筑设 计 研 究 院 福
福 建 福 州 ３ ０ ０ ） ５０ １
摘 要 ： 文 通 过 分 析 消 防泵 各 种 巡 检 方 式 的特 点 ， 考 如 何 正 确地 采 用 巡 检 方 式 ， 结 合 工 程 ， 绍 消 防泵 自动 巡 检 的应 用 。 本 思 并 介
关键词 ：消防泵
Ｏ 。 言 前
发生火灾后消防给水 设备不 能正 常运转 的火 灾案 例屡见
不 鲜 ， 地 消 防部 门在 日常 防 火 检 查 中也 经 常 发 现 消 防给 水 设 各
自动 控 制 的 条 件 启 动 运 转 一 次 ” ９ ０ １ ； ． ． ｌ条 文 规 定 ： 消 防 水 “
池、 消防水箱 及消防气压 给水设备 应每 月检查 一次 ， 并应 检查 其消防储备水位及 消防气压给水设备 的气体压力 ” 。 以上条文都 明确规 定了消防水泵设备应作定期巡检 ， 以确
ｔ ｎｍｅｈ ｄ ， ｏ ｉｅ ｔ ｎ ｉｅｒ ｇｐｏｅｔ ｏｉｔ ｄ ｃ ｈ ｉ ｕ ｕｏ ｔ ｓ ｅｔ ｎａ ｐｉ ｔ ｎ． ｉ ｔｏ ｓ ｃｍｂｎ ｄｗｉ ｅ ｇｎ ｅｉ ｒｊｃ ｔ ｒ ｕ ｅｔｅｆｅｐ ｍｐａ ｔｍａｉ ｉ ｐｃｉ ｐ ｌａｉ ｓ ｏ ｈ ｎ ｎｏ ｒ ｃｎ ｏ ｃ ｏ
泵 的流 量 和 压 力 ， 验 用 的 水 当来 自消 防 水 池 时 ， 回 归 至 水 试 可
池 ” 。
人工巡检是靠 巡检人员定期对消 防泵进行 人工启停 操作 ，
以检查水泵能 否正常运转 ， 并在 记录簿上签到 、 录 。 记
人 工 巡 检 能全 工 况 地 进 行 消 防 出水 试 验 ， 真 实 地 反 映 消 能
防泵 的状态 ， 对于 日常维护所 发现 的问题 ， 能及 时解 决。但 由 于人工巡检毕竟要依靠 人 的行为 、 动 ， 行 时间久 了巡检人 员就
消防泵自动巡检存在的问题及解决方案
消防泵自动巡检存在的问题及解决方案消防泵是保障公共安全的重要设施，它的正常工作对于灭火救援有着举足轻重的作用。
但是，随着科技的进步，智能化的消防设备已经逐渐普及，而自动巡检消防泵在使用过程中所存在的问题却是又多又杂，亟待解决。
本文将分析这些问题，并提出相应的解决方案。
消防泵自动巡检存在的问题主要有以下几点:1. 安全风险问题。
消防泵的工作环境往往极为恶劣，需要通过操作工从容应对，操作工如果对自动化设备管理不够熟练，就可能给自身以及周围工作人员带来不必要的安全风险。
例如，操作员没有及时发现磨损严重的零部件，导致消防泵在使用中出现故障，可能会给灭火救援带来不良影响，造成人员伤害或财产损失等。
2. 巡检不全面问题。
绝大部分消防泵是24小时不间断运行的，如果巡检不全面，可能会出现漏查的问题，从而引发各种故障，进而影响消防泵的正常工作。
3. 巡检频率问题。
自动巡检消防泵的周期太短，可能会导致消防泵的运行时间过长、磨损过度等问题，间接导致消防泵的寿命缩短，故障率大大增加。
那么，如何解决以上问题呢?我们可以根据以上问题，提出如下方案：1. 增加操作员培训。
做好消防泵自动巡检管理工作的首要任务是确保操作员的质量和技能水平，这需要企业增加培训的投入，提高操作员的技能水平，减少安全事故的发生。
这样有助于降低操作员的巡检错误率，避免安全风险。
2. 引进智能数据分析系统。
智能数据分析系统可以根据实际情况，对每个消防泵所记录的数据进行汇总和分析，从而定期排查消防泵的问题，在发现问题之前就对问题进行修复，确保设备的正常工作。
3. 设定合理的巡检周期。
合理的巡检周期既可以确保消防泵正常使用，也可以减少因巡检过于频繁而造成的寿命缩短和磨损过度等问题。
综上，消防泵自动巡检的存在问题是令人担忧的，但是通过逐步调整巡检的方案，优化操作员的培训以及引进智能数据分析系统等措施，可以解决这些问题。
只有这样，我们才能确保消防泵的正常运行，为灭火救援作出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防泵的低频自动巡检技术默认分类2010-01-04 17:17:53 阅读21 评论0 字号：大中小订阅摘要：消防泵是消防给水设备中的关键部分，其日常管理维护的方便性与可操作性会直接影响到消防泵的基本性能。
消防给水系统不能正常工作的常见原因，是人为误操作或日常管理维护不够，除了加强监督管理外，也可以通过采用新技术来解决这些问题。
本文介绍了消防水泵的一种新型巡检方式：低频自动巡检试水技术。
与人工巡检相比，低频自动巡检试水技术实现了消防水泵的自动维护监测，使得消防水泵的巡检高效化、节能化，并保证安全、环保。
通过低频巡检系统的通信接口，可将联网单位消防泵的运行状态纳入城市消防安全远程监控系统，充分拓展远程监控系统的消防监督功能，为公安消防部门对消防设施的监管提供了有效的技术支撑，提高消防监督执法效率和质量，对提高系统的管理水平也不失为一种技术进步。
关键词：消防泵；人工巡检；低频自动巡检The low-frequency automatic inspection technology of fire pumpAbstract: Fire pump is a key part of fire water supply system, and the convenience and feasibility of its daily maintenance directly influence on the basic performance of fire pump. The reason for the fire water supply system working unsuccessfully is misoperation or lack of maintenance. In order to solve these problems, it is an alternative way to adopt a new technology besides strengthening the daily supervision and management of the system. This paper introduces a new type of fire pump inspection: low-frequency automatic inspection test water technology. Compared with the manual inspection, the low-frequency automatic inspection technology makes the automatic monitoring of the fire pump possible. This technology also exhibits other advantages, such as high-performance, energy-saving, safety and environment. Through the communications interface of low-frequency inspection system, the operation situation of the fire pump all over the city can be monitored by the remote control system of the official fire fighting department. This new technology will offer a more efficient supervision and technical support in the buildings’ fire sys tems, improving the supervision and management of the fire system.Key words: fire pump; manual inspection; low-frequency automatic inspection1 前言随着城市建设的快速发展，城市高层、地下建筑以及大型综合性建筑目益增多，建筑内部装修越来越豪华，加上楼内纵横交叉的线路，大大增加了火灾发生的几率。
因而，火灾报警系统和灭火系统也越来越引起了人们的广泛关注。
消防泵是水灭火系统中的一个重要组成部分，其主要特点是平时、甚至长期不用，一旦使用必须及时可靠地发挥作用，以减小火灾扩散的危险，延缓火灾蔓延的速度，从而保障公共安全。
2.消防泵的巡检消防泵的日常维护管理直接关系到给水系统的可靠性与否，其日常检查与维护已成为保障人民生命财产安全的重要工作，为了保证消防给水系统的始终处于良好的运行工作状态，切实消除安全隐患、保障公共安全，消防泵的巡检也就具有了至关重要的意义。
国家标准GB50261-2005《自动喷水灭火系统施工及验收规范》第9.0.4条规定：“消防水泵应每月启动运转一次……”。
消防泵的巡检是防止消防泵锈死、掌握和了解消防泵状况的有效方法。
人工巡检是常见的巡检方式，巡检过程较复杂、易误操作且难于监管，为保证消防泵给水的可靠性，优化消防泵巡检管理也成为各个消防设备管理者的首要问题。
上海市工程建设规范《民用建筑水灭火系统设计规程》（DGJ08-94-2007）明确提出了消防泵的自检问题。
该规程9.1.16规定，超高层建筑、一类高层公共建筑的消防泵宜设定时自检装置。
消防水泵的自检即自动巡检，定时自检装置是一套电气控制装置，它可以每隔一定的时间，自动对水泵的运行进行检测。
2.1 人工巡检人工巡检要求管理人员须按照国家标准要求定期对消防泵进行启停的校验，其巡检的操作步骤参见图1。
图1 人工巡检试水流程示意图以图1为例，人工巡检的主要步骤是：（1）将消防泵房内电气控制柜上的手动-自动开关转到手动；（2）关闭1#、2#消防泵出水主管路阀门V1、V2关闭；（3）打开消防泵的旁路阀门V3；（4）开启1#消防泵，检查水泵能否正常启动。
1#消防泵巡检完毕，开启2#消防泵，操作流程同1#消防泵；（5）消防泵巡检完毕，关闭旁路阀门V3，打开主管路阀门V1、V2；（6）将消防泵房内消防泵电气控制柜上的手动-自动开关转到自动。
从以上步骤可以看出，人工巡检的过程比较复杂，这就要求物业管理人员必须接受专业的操作培训，并能够在日常管理中认真执行各个步骤。
2.2低频自动巡检从消防泵故障原因的角度看，消防泵长期不用造成的故障主要是泵机组轴的咬合问题，电机启动不完全的工况问题较少，故过分强调消防泵完整工况的运行，其意义不是很大。
本文以TW-FAW低频自动巡检试水系统为例，对这一巡检方式的工作原理做一简单介绍。
图2为TW-FAW低频自动巡检控制柜的一次接线图（两台75千瓦消防泵）。
图2 TW-FAW低频自动巡检控制柜的一次接线图TW-FAW自动巡检系统的巡行方式为：智能控制器巡检周期时钟启动巡检子程序后，使自动巡检控制柜中的变频调速器输出一个较低的频率去逐一驱动1#、2#消防泵进行低频巡检试水，消防泵的启动较平缓，避免了可能出现的水锤现象，对泵叶片无机械冲击。
因其转速远低于消防泵的额定转速，故系统中不会出现较大的增压，低速运转几分钟后，即结束一次巡检运行。
巡检运行过程中如遇到消防运行的命令时，自动中断正在进行的自检，切换到正常工况以保证消防供水需要，且消防泵在灭火运行时，对自检信号不予响应。
图3为TW-FAW自动巡检试水系统原理图。
巡检运行时（以1#泵为例），系统自动打开电磁阀V3，由于转速低，水泵的压头很小，压力不会顶开的止回阀V5，因此不会给供水管网增压，主管路各阀门均不必操作。
图3 TW-FAW低频巡检试水流程示意图通过测量试水支管的压力、流量来判断消防泵是否运转和是否还满足原来的设计要求。
如果压力、流量比预先设定的标准值低了，则发出声光报警，同时完成故障上传（设备预留了2个RS485通信接口，可与楼宇自控及消防中心连接），通知相关人员进行维修。
该技术为实用新型技术，有专利保护。
3.两种巡检方式的比较从统计学的角度看，建筑物发生火灾属于小概率事件。
因此，尽管一旦发生火灾损失很大，但在实际工作中，仍难免造成人们对消防安全的松懈情绪。
而消防泵的人工巡检维护过程较为复杂，物业管理人员必须经过专业训练和培训才能胜任，这些都有可能导致消防泵无法得到及时的维修和维护。
自动巡检技术的出现解决了使水泵的维护管理自动化、规范化。
低频自动巡检实现了水泵的自动维护监测，并准确判断水泵的供水能力，大大减少了管理人员的日常工作量，避免了人为因素造成的隐患。
两种巡检方式都可以完成对消防泵监测维护的目的，从而确保消防给水系统的安全可靠，但他们在巡检过程上有着各自的特点。
表1列出了两种巡检方式的主要特点。
表1 人工巡检、工频自动巡检与低频自动巡检的主要特点（3）要解决消防泵的维护问题，除了加强监督管理外，完全可以通过更先进的技术去解决。
低频自动巡检试水系统为消防给水系统中消防泵的日常维护监测提供了一种自动化、智能化、简单化的解决方案，使得消防泵的巡检高效化、节能化，并保证安全、环保，有着人工系统无法比拟的功能。
（4）TW-FAW低频自动巡检试水系统可进一步拓展城市消防安全远程监控系统的监督功能，实现对建筑消防设施的精确监管，有助于整合消防监督和社会消防管理综合资源，无论生产还是生活，消防泵的自动巡检技术都必然成为今后发展的一个重要方向。
参考文献[1] 《自动喷水灭火系统施工及验收规范》(GB50261-2005)[S]. 北京: 中国计划出版社, 2005, 5:87.[2] 华东建筑设计研究院有限公司.《民用建筑水灭水灭火系统设计规程》（DGJ08-94-2007)[S]. 上海市建设和交通委员会, 2007: 59, 144.[3] 李军奇. 消防给水系统中消防泵自检方式的分析[J]. 铁道劳动安全卫生与环保, 2007, 34(5):249-252.[4] 任振辉, 马永鹏, 刘军. 电气控制与PLC原理及应用[M]. 北京: 中国水利水电出版社, 2008.[5] 孙景芝, 韩永学. 电气消防[M]. 北京: 中国建筑工业出版社, 2000.[6] 中华人民共和国建设部.《城市消防远程监控系统技术规范》（GB50440-2007)[S]. 北京: 中国计划出版社, 2005, 5: 87.[7] 于笛笛. 城市消防远程监控系统的发展[J].江苏科技信息2008, (1): 39-40.《低压电器》2009年第4期。
