粉煤灰加气混凝土砌块制造过程中
加气混凝土砌块墙体施工质量控制要点
建筑工程加气混凝土砌块内墙抹灰施工工艺
建筑工程加气混凝土砌块内墙抹灰施工工艺1、拉毛处理：将光滑的表面清扫干净，用10%火碱水除去混凝土表面的油污后，将碱液冲洗干净后晾干，采用用笤帚甩上一层1∶1稀粥状水泥细砂浆（内掺20%建筑胶水拌制），使其凝固在光滑的基层表面，用手掰不动为好。
2、外墙抹灰面，在抹灰前先铺钉5×5mm的钢丝网，并绷紧牢固，混凝土抱框柱、窗台梁、墙垫处钢丝网用水泥定固定。
3、抹灰前必须将管道穿越的墙洞孔洞及时安放套管，并用1：3水泥砂浆或豆石混凝土填嵌密实，散热器和密集管道等背后的墙面抹灰，宜在散热器和管道前进行，抹灰面接槎顺平。
4、抹灰前检查门窗框具体位置，确定与门窗框交接部位的抹灰部位。
5、吊垂直、套方找规矩：分别在外墙角、门窗口角、装饰柱边角、墙面等处吊垂直，套方抹灰饼，并按灰饼充筋后，在墙面上弹出抹灰灰层控制线。
6、滴水线（槽）：在檐口、窗台、窗桅、雨篷、阳台、压顶和突出墙面等部位，上面应做出流水坡度，下面应做滴水线（槽）。
流水坡度及滴水线（槽）距外表面不应小于40mm，滴水线（又称鹰嘴）应保证其坡向正确。
7、抹底层砂浆：刷掺一定比例的建筑胶水泥浆一道，（水灰比为0.4～0.5）紧跟抹1∶3水泥砂浆，每遍厚度为5～7mm，应分层与所充筋抹平，并用大杠刮平、找直，木抹子搓毛。
8、抹面层砂浆：底层砂浆抹好后，第二天即可抹面层砂浆，首先将墙面洇湿，按图纸尺寸弹线分格，粘分格条、滴水槽，抹面层砂浆。
面层砂浆配合比为1∶2.5水泥砂浆或1∶0.5∶3.5水泥混合砂浆，厚度为5～8mm。
先用水湿润，抹时先薄薄地刮一层素水泥膏，使其与底灰粘牢，紧跟着抹罩面灰与分格条抹平，并用杠横竖刮平，木抹子搓毛，铁抹子溜光、压实。
待其表面无明水时，用软毛刷蘸水垂直于地面的同一方向，轻刷一遍，以保证面层灰的颜色一致；避免和减少收缩裂缝。
随后，将分格条起出，待灰层干后，用素水泥膏将缝子勾好。
对于难起的分格条，则不应硬起，防止棱角损坏，应待所层干透后补起。
蒸压加气混凝土砌块主要技术指标和物理性能
蒸压加气混凝土砌块主要技术指标和物理性能蒸压加气混凝土砌块是一种以水泥、石灰、粉煤灰、石膏和气泡剂等为原材料，通过特殊的制备工艺，使其在施工现场经过蒸压养护而形成的一种轻质多孔砌块。
它具有轻质、高强度、保温隔热、防火阻燃、吸音隔音、施工方便等优点，因此在建筑行业中得到了广泛的应用。
本文将对蒸压加气混凝土砌块的主要技术指标和物理性能进行详细介绍。
1.抗压强度：蒸压加气混凝土砌块在制备过程中通过蒸压养护使其形成一定的强度。
根据不同的用途，其抗压强度一般在2.0~10.0MPa之间。
砌块的抗压强度越高，其承重能力就越大。
2.导热系数：蒸压加气混凝土砌块是一种多孔材料，其导热系数比较低，一般在0.2~0.5W/(m·K)之间。
这使得砌块具有良好的保温隔热性能，适用于建筑物的外墙保温和隔热层的施工。
3.吸水率：蒸压加气混凝土砌块的吸水率较低，一般在10%以下。
这使得砌块具有较好的防水性能，能够减少建筑物内部的渗水和漏水问题。
4. 堆积密度：蒸压加气混凝土砌块的堆积密度一般在500~900kg/m³之间。
由于其密度较低，使得砌块具有轻质的特点，能够减少建筑物的自重，提高结构的抗震性能。
5.热膨胀系数：蒸压加气混凝土砌块的热膨胀系数比较低，一般在5×10^(-6)~7×10^(-6)/℃之间。
这使得砌块在受到温度变化时，能够保持较好的稳定性，减少因温度变化而引起的开裂问题。
6.抗冻性：蒸压加气混凝土砌块具有良好的抗冻性能，能够在严寒的环境下保持稳定的物理性能。
一般情况下，砌块的抗冻循环次数在25次以上。
7.火焰传播：蒸压加气混凝土砌块具有良好的防火性能，不易燃烧，不会产生有毒气体。
一般情况下，砌块的防火等级可以达到不燃或难燃。
8.声传透性：蒸压加气混凝土砌块具有良好的吸音性能，能够有效减少建筑物内部声音的传递。
一般情况下，砌块的声传透系数在45~50dB之间。
蒸压加气混凝土砌块作为一种新型的建筑材料，具有诸多优点，但也存在一些局限性，如受到环境湿度的影响，吸水率会增加，导致砌块的抗冻性能下降等。
粉煤灰砌块砌筑施工技术要点

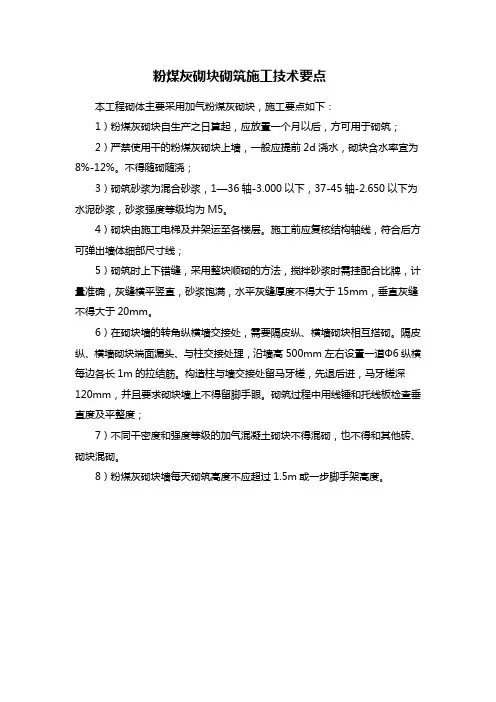

粉煤灰砌块砌筑施工技术要点
本工程砌体主要采用加气粉煤灰砌块，施工要点如下：
1）粉煤灰砌块自生产之日算起，应放置一个月以后，方可用于砌筑；
2）严禁使用干的粉煤灰砌块上墙，一般应提前2d浇水，砌块含水率宜为8%-12%。
不得随砌随浇；
3）砌筑砂浆为混合砂浆，1—36轴-3.000以下，37-45轴-2.650以下为水泥砂浆，砂浆强度等级均为M5。
4）砌块由施工电梯及井架运至各楼层。
施工前应复核结构轴线，符合后方可弹出墙体细部尺寸线；
5）砌筑时上下错缝，采用整块顺砌的方法，搅拌砂浆时需挂配合比牌，计量准确，灰缝横平竖直，砂浆饱满，水平灰缝厚度不得大于15mm，垂直灰缝不得大于20mm。
6）在砌块墙的转角纵横墙交接处，需要隔皮纵、横墙砌块相互搭砌。
隔皮纵、横墙砌块端面漏头、与柱交接处理，沿墙高500mm左右设置一道Φ6纵横每边各长1m的拉结筋。
构造柱与墙交接处留马牙槎，先退后进，马牙槎深120mm，并且要求砌块墙上不得留脚手眼。
砌筑过程中用线锤和托线板检查垂直度及平整度；
7）不同干密度和强度等级的加气混凝土砌块不得混砌，也不得和其他砖、砌块混砌。
8）粉煤灰砌块墙每天砌筑高度不应超过1.5m或一步脚手架高度。
粉煤灰加气砖
粉煤灰加气砖全自动加气混凝土生产线生产设备：一、原料预处理设备1、破裂机：粉煤灰加气混凝土的块状物料，如生石灰、石膏等，必须进行破裂才能进入下道工序。
2、球磨机：粉煤灰加气混凝土中所用石灰、石膏必须经粉磨后才能更好进行反应。
二、原料计量设备原料计量一样采纳微机操纵全自动计量系统。
三、物料搅拌浇注设备物料搅拌浇注设备要紧是搅拌机，它既是搅拌设备，也是料浆浇注设备。
四、全自动空翻切割机粉煤灰加气混凝土在浇注发气后，形成坯体。
由于坯体体积专门大，要达到所要求的产品尺寸，就必须进行切割加工。
在生产过程中，翻转吊具把模具带坯体一起空中翻转90度置切割小车内，脱模把坯体连同侧板留在切割小车内，切割小车由电机作动力行走，通过纵切装置完成纵向切割、铣槽、水平切割；切割小车连续行走至横切装置中央位置停止后，横切装置启动，横切架自上而下垂直下切完成横向切割；切割小车再行走至编组吊具处由编组吊具将坯体（连侧板）吊至蒸养小车内，切割小车返回原始位置进行下一个切割循环。
我公司生产的全自动空翻切割机，是在引进的管先进技术的基础上，进行消化再创新。
设备架构简单，技术先进，整个切割过程进行实时监控，保证成品的误差在1mm以内。
五、蒸压釜蒸压釜是硅酸盐制品进行水化反应，获得物理力学性能的设备。
其操作使用在粉煤灰加气混凝土生产中，是关系安全生产及能源利用的重要内容。
六、锅炉锅炉要紧为蒸压釜和预养窑等用热设施提供热能。
七、辅助设备1、模框、底板、模具车这些设备配合组成浇注模具，是粉煤灰加气混凝土的要紧成型设备。
2、蒸养车、摆渡车、吊具全自动空翻切割机：全自动空翻切割机工作流程：翻转吊具把模具空中翻转90度以后脱模把坯体连同模具侧板放置在切割台上，纵向切割装置通过电机带动自身行走，对放置于切割台上的坯体进行行走切割，切割完成后行走至暂停位置，横向切割装置通过电机带动自身行走到坯体中央停止后再进行水平式切割，横切架自上而下垂直降落切割直至上升复位，连续进行下一个切割循环。
加气混凝土设备如果发气缓慢是什么原因及解决方法
金湖县健峰机械有限公司
加气混凝土设备如果发气缓慢是什么原因及解决方法加气混凝土设备发气缓慢是有原因的，具体是因为什么今天就让我们健峰给大家讲一下。
加气混凝土设备坯体发气缓慢是指坯体在静养阶段，料浆中的铝粉等发气较少；不仅影响加气混凝土砌块生产效率，也降低了产品质量。
加气混凝土设备生产工艺中发气缓慢的原因：以水泥、粉煤、灰石灰为原料，不添加石膏，发气过程与水泥、矿渣、砂加气混凝土类似，在10—15分钟，发气基本结束。
如果加入3%（占水泥量）的石膏，膨胀发气速度就大大降低，发气时间延长至30分钟以上。
但是，以5%或3%的石膏配比时的情况基本一样。
由此可以认为，石膏对发气膨胀的抑制作用，是因石膏在铝粉表面上的化学吸附作用有关。
粉煤灰或石灰提供了铝粉发气过程所需的碱度，所以粉煤灰加气混凝土设备现场生产中，铝粉可以在不外加碱液的条件下实现发气过程。
坯体静养发气过程大约需要近1小时。
解决加气混凝土坯体的发气缓慢的办法：一、提高粉煤灰或石灰的磨细粒度、质量；二、加入某些外加剂促进发气过程；三、促进发气速度与坯体的硬化速度相适应。
赤泥-粉煤灰加气混凝土制备研究
气混凝土采用水泥、 赤泥、 粉煤灰、 复合激发剂为主要材料， 原 作用 。 圳
１．Ｍ ａ抗折强度 ４１ Ｐ；８ 抗压强度 ３．Ｍ ａ抗折 ７ Ｐ， ６ ． Ｍ ａ２ ５ ｄ ２ Ｐ， ６
强度 ６ ５ Ｐ 。 ． Ｍａ ９
２ 试验方案及性 能试验结 果
文献ｆ １ １ 系统研究了原材料组成对赤泥一 ｌ 粉煤灰加气混 灰一 复合激发剂体系中， 加气混凝土的强度和密度与胶凝材料
ＷＡＮＧ Ｒｕｙ ｎ ＹＵ Ｔ ｏ ｉ ａ ， Ｅ ｏ
（ ｐ ｒｍｅ ｔｏ ｉ ｉ ｔｒａ ， ｖｌａ ｄ Ｄｅ ａｔ ｎ ｆ Ｂｕｌ ｎｇ Ｍａｅ ｌＣｉｉ ｎ Ａｒｈｔｃｕ ａ ｇｎ ｅ ｎ ， ｏ ｇ ｉ ｉｏｏ ｇ ｄ ｉ ｃ ｉ ｔｒｌＥｎ ｉｅ ｒ ｇ Ｃｈ ｎ ｑｎｇ Ｊａ ｔｎ Ｕｎｖ ｒｉ ， ｈ ｎ ｑ ｎ ０ ０ ４， ｉａ ｅ ｉ ｉｅｓｔ Ｃ ｏ ｇ ｉ ｇ ４ ０ ７ Ｃｈｎ ） ｙ Ａｂｓ ｒ ｃ ： ｄ ｔ ａ ｔ Ｒｅ ｍｕ ｉ ｔｅ ｄ ｓ ｈ ｗａｔ ｇ ｎ ｒｔｄ ｎ ｒｃ ｓ ｏ ｅｔａ ｔｎ ａｕ ｎ ｆｏ ｓｅ ｅ ｅａｅ ｉ ｐ ｏ ｅｓ ｆ ｘｒｃｉｇ ｌｍｉａ ｒｍ ｂ ｕ ｉ ． Ｔｈ ｕｉｉａｉｎ ｆ ｅ ｍｕ ｉ ａ ｘｔ ｅ ｅ ｔ ｚｔｏ ｏ ｒｄ ｌ ｄ ｎ
ＮＥ Ｂ Ｌ ＮＧ ＡＴＥ ｌ Ｓ Ｗ ＵＩＤｌ Ｍ Ｒ ＡＬ ・３１・
收稿 臼期： ０ １ Ｏ 一 ６ ２ １ 一 ３ ｌ 作 者简介 ： 王瑞燕 ， １６ 女，９ ７年生 ， 四川宜 宾人 ， 硕士 ， 副教授 ， 从事土 木 工程材料 教学及科研 工作 。地址 ： 重庆市 南岸区学府大 道 ６ ６号 ，
主要因素， 进而对加气混凝土的强度和密度产生较大的影响；
加气混凝土砌块及墙板在生产过程中出现的裂缝、裂纹产生的原因分析及解决的措施
加气混凝土砌块及墙板在生产过程中出现的裂缝、裂纹产生的原因分析及解决的措施唐明阳（江苏三工建材科技有限公司，江苏常州213001）摘要：就加气混凝土砌块、ALC墙板在生产过程中所出现的裂缝、裂纹产生的原因分析及解决的措施。
关键词：加气混凝土；墙板；裂纹；原因分析；解决措施加气混凝土的生产受到多方面因素的影响，是一个比较复杂的动态过程，产品质量受到人、机械设备、原材料、工艺参数的合理性、操作规程、气候环境等因素的影响，下面就加气混凝土砌块和墙板出现裂缝、裂纹的原因进行分析。
1加气混凝土砌块1.1龟裂纹、纵向裂纹、方向裂纹坯体发气后结束后，在静停后坯体表现出现不规则的龟裂纹，主要原因有以下五种情况：①石灰掺量过多，水泥用量过少（特别是采用快速灰时）；②石灰过烧成分较多；③或因停产恢复生产时，石灰存放过久而吸湿，发热量较低，从而增加石灰用量所致；④浇注温度过高，而后期坯体表面大量失水；⑤配料中石膏掺入量过少。
遇有坯体龟裂纹，首先必须检查石灰性能，根据检测结果和石灰性能来调节用量，在工艺上采取相应措施，适当减少石灰用量，增加水泥用量，适当降低浇注温度，增加石膏用量。
当采用消化速度过快、消化温度过高的石灰时，由于料浆温度在模高方向变化大，顶部散热快，温度最低；底部散热次之，温度较低；中部不易散热，温度最高。
在模框内，气孔压力、压力梯度、极限剪应力沿模高方向都不均匀，中部极限剪应力最大，发气就容易被抑制，欲向极限剪应力较小的地方伸展，所以当坯体脱模后，经过切割机切割时而产生纵向裂纹。
措施及方法：①抑制石灰的消化速度及温度，配料中适当增加石膏用量；②可考虑适量加入三乙醇胺；③延长石灰在石灰库存放时间，可将部分生石灰提前消化，再粗碎后进入石灰储罐；④可根据石灰检测结果添加部分砌块废料；⑤适当减少石灰用量，增加水泥用量；⑥不要使用过粗的铝粉（盖水面积小于4000c2/g）；⑦适当减少铝粉用量；⑧适当降低浇温度。
石膏虽然对石灰的消化有抑制作用，同时也会对料浆固化时间延长影响生产，加入过多时有可能会影响气泡的稳定，发生冒泡和收缩下沉，甚至使料浆不能稠化而发生塌模。
粉煤灰加气混凝土砌块生产工艺流程
粉煤灰加气混凝土砌块生产工艺流程一、前期准备工作粉煤灰加气混凝土砌块的生产过程需要做好前期准备工作。
首先，要确定生产所需的原材料，包括粉煤灰、水泥、砂、石子等。
其次，要准备好生产设备和工具，如搅拌机、模具、搅拌车等。
最后，要进行生产场地的规划和准备，确保有足够的空间进行生产操作。
二、原材料配比在生产粉煤灰加气混凝土砌块之前，需要对原材料进行配比。
根据砌块的强度要求和材料特性，确定粉煤灰、水泥、砂、石子的比例。
一般情况下，配比为水泥、砂、石子和粉煤灰的比例为1:2:4:1-2。
通过合理的配比，可以保证砌块的质量和性能。
三、原材料处理在生产过程中，需要对原材料进行处理。
首先，将粉煤灰进行筛选，去除其中的杂质。
然后，将水泥、砂和石子进行搅拌，使其均匀混合。
最后，将粉煤灰加入到混合料中，再次进行搅拌，以确保原材料的均匀性。
四、砌块成型砌块成型是粉煤灰加气混凝土砌块生产的核心环节。
首先，将混合料倒入砌块模具中，用手或机械器具进行压实，使其填满整个模具。
然后，用刮板将多余的混合料刮平，使砌块的表面平整。
最后，将模具拆卸，取出成型的砌块，并进行标识。
五、养护和包装成型的砌块需要进行养护，以使其达到预期的强度和稳定性。
一般情况下，砌块需要在养护室中进行湿养护，保持一定的湿度和温度，以促进混凝土的水化反应。
养护时间一般为7-14天。
养护完成后，将砌块进行包装，以防止破损和污染。
六、质检和验收在生产过程中，要进行质量检验和验收工作。
首先，要对原材料进行抽样检测，确保其符合相关标准和要求。
其次，要对成型的砌块进行强度和外观等方面的检测。
最后，对合格的产品进行验收，并做好相应的记录和档案管理。
七、产品销售和应用生产完成的粉煤灰加气混凝土砌块可以进行销售和应用。
这种砌块具有轻质、保温、隔热、耐久等特点，广泛应用于建筑领域。
可以用于墙体、地板、屋面等部位的建设，满足不同场景的需求。
总结：粉煤灰加气混凝土砌块生产工艺流程包括前期准备、原材料配比、原材料处理、砌块成型、养护和包装、质检和验收、产品销售和应用等环节。
蒸压粉煤灰加气混凝土承重砌块的研制
蒸压粉煤灰加气混凝土承重砌块的研制
曹现 强
（ 日照市建设 工程 质量监督 站 ，山东 ２ ６ ２ ） ７ ８ ６
【 摘 要】 通过对原材料 的选用与控制 、 配合 比试配 、 配方优化 、 工艺改进等 ， 成功研制 出用于承重
的加 气 混凝 土砌 块 ， 对 其综 合 效 益 进 行分 析 比较 。 并
・
３ ・ ２
２０ ３ ０８年 期
维普资讯
降温 ２ ． ｈ 最后 出釜测试 。
８ 以上 ． ０ 相对湿度６ ％～ ０ 以满足坯体 的养护条件 。 ５ ７ ％， 加气混凝土 制品在 蒸压养护过程 中 ． 成各种水化 形 产 物 ． 些水化产物 的好坏和数量多少 是受蒸压养护 时 这 温度的高低和恒温持续 时间长短决定 的 。所 以 ， 蒸养过 程 中必须具备一定的蒸养温度。具体蒸养制度如 下 ：１ （） 在 生 产 条 件 下 ．坯 体 进 入 蒸 压 釜 内 ．排 釜 内 废 气 （） ３恒温蒸养 ６ ， ｈ 压力 １ ＭＰ ； ） 内降压 １ ｈ ２ ａ（ 釜 ４ ．。 ５
配方优化 、工艺改进 等 ，成功试制 出符合 干体积 密度 １ 石 膏 ． ５
７ ０ ｇ ３８ ０ ｇ ． 压 强度为 ７ ＭＰ ００ ａ的粉 ５ ｋ／ ～ ５ ｋ／ 抗 ｍ ｍ３ ． ａ１． ５ ＭＰ
采用 石膏粉 ．主要 是在加气 混凝土 发气过 程 中作
煤灰加气 混凝土 承重砌块 制品 ．并 获得 了较合理 的经 调 节剂 ．控制 生石 灰 的消解速度 和延缓 铝粉 的发气速 济工艺配方 。 该产 品通过几 年的实际应用 ． 表现出了 良 度 ． 并能提 高坯体和制 品强度 。 好 的经济效益 和社会效益 ． 市场前景广 阔 其
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉煤灰加气混凝土砌块制造过程中，在浇注时最理想的情况是发气和稠化进程同时结束，即稠化正好出现在再也没有体积膨胀的瞬间，但原材料中石灰、水泥和铝粉在与水反应过程中都放热，它们的成份与掺量的改变直接都会影响料浆的升温速度和温度的绝对值，都会影响热膨胀值的大小，其中，尤以石灰的影响更为显著。
料浆浇注的不稳定现象，可能是由于下面几点没有控制好引起的。
（1）塌模及其控制（一）前期塌模，前期塌模即发生在料浆发气过种前期的塌模，一般指浇注15min以内，在高膨胀阶段的塌模，通常由下列原因引起；a.水料比大，料浆粘度增长慢，气泡极易汇集大气泡并上浮。
b.铝粉颗粒太细，覆盖面积大于6000平方米/克，早期发气太快。
c.料浆温度太低，生石灰消化温度低。
d.粉煤灰存放时间过长，颗粒较粗，含碳量较大，当冬季使用湿排灰时，灰中含有冰粒，解决办法：主要围绕提高料浆的粘度，抑制铝粉发气及采用稳泡措施进行，其途径有：a.检查粉煤灰采灰点，避免使用存放时间久，出现板结和含碳量较大的粉煤灰。
b.检查粉煤灰的磨细效果，保证粉煤灰的细度；c.适当减小水料比，促使粘度迅速增长；d.粉煤灰浆中掺入一定量的废料浆（掺入时间尽量提前）：e.适当减小水料比，促使粘度迅速增长f.加入适量水玻璃，克服铝粉发气太早的缺陷。
g.加入一定量的可溶油等气泡稳定剂h.配料中适当增加石灰掺量。
i.延长料浆的搅拌时间。
(二)后期塌模后期塌横即发生在料浆接近稠化时，局部发生冒泡、沉陷而引起的塌模，一般发生在15min之后，后期塌陷常因石灰性能波动或石灰消化速度过快引起。
当采用消化速度过快，消化温度过高的石灰，由于料浆温度在模内高度方向变化大，顶部散热快，温度最低，底部散热次之，温度较低，中部不易散热，温度最高。
这样气孔压力、压力梯度，极限剪应力沿模高方向都不均匀，中部极限剪应力最大，发气就容易被抑制，欲向极限剪奕力较小的地方伸展而顶部极限剪应力最小，发气最舒畅，但当某一局部由于继续发气或气体压力的传递，就会在顶部拉断料浆表面而形成冒泡，打破浆体平衡而引起塌模，其解决的主要途径有：a.抑制生石灰的消化速度（参见“原材料制备.生石灰”）、配料中适当增加石膏，并可考虑适量加入三乙醇胺等；b.将部分生石灰提前消化，延长石灰存放时间；c.调整配合比，适当减少石灰用量，增加水泥用量；d.不要使用过粗的铝粉（覆盖面积小于4000平方米/克）或适当减小铝粉用量：e.适当降低浇注温度（2）冒泡程度的控制冒泡一般发生在料浆稠化之后，此时料浆已形成坯体，并不发生体积变形。
冒泡是由热膨胀引起的。
当坯体中部温度高，气体压力大时，将产生膨胀力。
掺有生石灰的加气混凝土，在水料比较大、铝粉发气时间较长、坯体温度升高缓慢的条件下，在料浆稠化后，经常是不冒泡而保持了浇注稳定。
因此，粉煤灰加气混凝土出现适量的冒泡，有利于获得良好的坯体，但冒泡量过多易于坯体中因料浆下沉而出现密实部分或出现深层孔洞，对坯体形成破坏。
消除因憋气引起的水平裂缝，首先应该使坯体出现冒泡，增加热膨胀值。
为些，可以用多掺生石灰、提高料浆温度，或用消化温度较高的生石灰来提高坯体温度升高值，也可适当加大水料比，降低顶面坯体的塑性强度。
出现严重冒泡时，应适当减少石灰用量或适当降低料浆的浇注温度，用降低坯体温度来减少热膨胀值；严重的冒泡还可能由于环境温度太低，顶面坯体塑性强度太低而引起，考虑以适当的措施来保证环境的温度。
（3）泌水泌水这种现象主要是由于粉煤灰过粗、含碳量较大、料浆保水性能差，而石灰中生烧成分较多，造成料浆温度偏低，坯体稠化硬化较慢，料浆满模后仍未稠化，使粗物料下沉而引起。
出现此现象，轻者形成的坏体周较软，中部较硬，不利于切割；重则极易引起塌模。
当出现泌水时，应立即调节配合比，增加胶结料（石灰、水泥）的用量。
同时，应调整磨机的出料细度，在有条件的情况下，可以采用粉煤灰与石灰、水泥等胶结料混磨工艺，以改善浇注稳定性。
（4）坯体龟裂坯体发气结束后，表面出现不规则裂纹，主要原因是石灰过火成分较多，或与原使用石灰相比，消解温度及A.CaO含量明显提高，也因为因石灰存放过久及吸湿、发热量较低，从而增加石灰用量所致。
遇有坯体龟裂现象，首先必须检查石灰性能，及时根据石灰性能调节其用量，若发生经常性含有过量过火石灰。
则应在工艺上采取相应的措施，如提前部分消解、混磨等，另外，石灰的运输与贮存应严格把握。
（5）面包头竖起发气后期，料浆高于模框时，料浆不是向厝框外漫延，而是垂直向上升起，我们称之为包头竖起，面包头竖起主要发气滞后于稠化，也就是稠化后继续发气，这一现象极易造成坯体的破坏，一般可采用增加石膏等延缓石灰的消解或改用中速石灰等办法，使稠化适应发气。
（6）切后坯体裂缝及其它损伤坯体在切割时，易造成一定的破坏，较常见的有裂缝及缺棱掉角，其原因主要表现在两方面，其一是坯体强度过低，轻微的震动或碰撞或遇剪应力所致。
可通过重新选择采灰点，以保证所采粉煤灰存放期较短，活性较好，保证粉煤灰（砂）的磨细度；保证水泥的质量及配料量等措施予以改善，其二是机械原因损坏，除切割机的因素，主要原因在于浇注底板不平整（造成原因是起吊时，没使所有吊钩钩牢底板；底板置放不平整等）；底板、小车、模框等设备刚度不够等。
可通过加强操作管理及设备维护等予以避免，对于变形和质量过差的设备应有计划进行修理或更换。
转载：郑州鑫运重工科技有限公司（加气混凝土砌块生产工艺1、加气混凝土砌块原料储存和供料原材料均由汽车运入厂内，粉煤灰（或砂、石粉）在原材料场集中，使用时用装运入料斗。
袋装水泥或散装水泥在水泥库内储存。
使用时用装运入料斗。
化学品、铝粉等分别放在化学品库、铝粉库，使用时分别装运至生产车间。
2、加气混凝土砌块原材料处理粉煤灰（或砂、石粉）经电磁振动给料机、胶带输送机送入球磨机，磨细后的粉煤灰（或砂、石粉）用粉煤灰泵分别送至料浆罐储存。
石灰经电磁振动给料机、胶带输送机送入颚式破碎机进行破碎，破碎后的石灰经斗式提升机送入石灰储仓，然后经螺旋输送机送入球磨机，磨细后的物料经螺旋输送机、斗式提升机送入粉料配料仓中。
化学品按一定比例经人工计量后，制成一定浓度的溶液，送入储罐内储存。
铝粉由铝粉库运至生产车间，用电葫芦提升到配料楼二楼倒入搅拌机中定量加水，搅拌成铝粉悬浮液3、加气块配料、搅拌、浇注石灰、水泥由粉料配料仓下的螺旋输送机依次送到自动计量秤累积计量，秤下有螺旋输送机可将物料均匀加入浇注搅拌机内。
粉煤灰（或砂、石粉）和废浆放入计量缸计量，在各种物料计量后模具已就位的情况下，即可进行料浆搅拌，料浆在浇注前应达到工艺要求(约45℃)，如温度不够，可在料浆计量罐通蒸汽加热，在物料浇注前0.5～1分钟加入铝粉悬浮液。
4、加气块初养和切割浇注后模具用输送链推入初养室进行发气初凝，室温为50～70℃，初养时间为1．5-2小时(根据地理有利条件，可免去此工艺)，初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上．脱去模框．切割机即对坯体进行横切、纵切、铣面包头，模框吊回到运模车上人工清理和除油，然后吊到模车上组模进行下一次浇注，切好后的坯体连同釜底板用天车吊到釜车上码放两层，层间有四个支撑，若干个釜车编为一组。
切割时产生的坯体边角废料，经螺旋输送机送到切割机旁的废浆搅袢机中，加水制成废料浆，待配料时使用。
5、加气块蒸压及成品坯体在釜前停车线上编组完成后，打开要出釜的蒸压釜釜门，先用卷扬机拉出釜内的成品釜车，然后再将准备蒸压的釜车用卷扬机拉入蒸压釜进行养护。
釜车上的制成品用桥式起重机吊到成品库，然后用叉式装卸车运到成品堆场，空釜车及釜底板吊回至回车线上，清理后用卷扬机拉回码架处进行下一次循环.更多的加气混凝土砌块工艺流程尽在河南固德重型机器制造有限公司，河南固德重型机器制造有限公司质量可靠，服务一流，设备齐全。
加气混凝土铝粉膏的作用原理来源：众所周知铝是很活泼的金属，它能与水反应，置换出水中的氢并生成强氧化铝，由于暴露在空气中的铝粉颗粒表面已经被空气中的氧所氧化，生成惰性的氧化铝保护膜，妨碍了铝与水的接触。
加气混凝土料浆中存在一定量的碱性物质，如氢氧化钙，氧化铝可以溶解在碱性溶液中，生成偏铝酸盐。
当铝粉表面的氧化膜被溶解后，金属铝就与水反应，置换出水中的氢，并生成凝胶状氢氧化铝，但是，它也与氧化铝一样，妨碍水与金属铝表面的接触，使反应不能继续进行。
但是氢氧化铝同样也能溶解在碱性溶液中，生成偏铝酸盐。
这样，在碱性溶液中，铝就可以不断地与水反应，生成氢气，直到金属铝被消耗尽为止。
而氢气以近似圆球形的气泡，均匀分布在科浆中，使料浆体积膨胀，硬化后形成多孔结构的硅酸盐制品。
加气混凝土用铝粉膏储存应注意的事项：1、产品应贮存在干燥通风阴凉的库房内。
2、应与水、酸、碱、腐蚀品、热源、火源等隔离。
3、该产品使用时应即开即用，取出后应及时密封，以免混入其它反应物。
4、铝粉膏的贮存期为6-12个月。
详细信息加气铝粉铝粉，俗称“银粉”，即银色的金属颜料，以纯铝箔加入少量润滑剂，经捣击压碎为鳞状粉末，再经抛光而成。
铝粉质轻，漂浮力高，遮盖力强，对光和热的反射性能均好。
昌乐鸿瑞机械配件厂生产的铝粉是采用优质高纯铝作原料，所生产出的产品有着稳定的发气速度，良好的发气量及水分散性，使其应用在生产加气混凝土砌块、硅酸盐制品中呈现出气孔分布均匀、结构良好、孔径适中，对加气混凝工料浆和坯体没有不良影响，各项物理、化学性能均符合（或优于）国家行业标准。
昌乐鸿瑞机械配件厂是一家专业生产供应加气砖铝粉膏，铝粉专用球磨机，加气铝粉的厂家。
公司将围绕"致力于打造中国铝粉膏领域一流品牌"的战略目标，恪守"高科技、高起点、高质量、高速度"的经营理念。
在现有市场的基础上不断提高管理能力和产品质量水平，为客户提供更好的产品和服务，欢迎各界朋友前来参观、考察、洽谈业务，共同谋取发展.GLS-65水剂型加气铝粉膏GLS-65型加气铝粉膏该产品是由优质高纯铝作原料，经高温雾化，以水为介质，加特殊水溶剂研磨精制加工而成的银灰色、鳞片状粉末。
具有活性铝高、易分散于水、发气充分、使用方便稳定等特点，有利于加气混凝土浇注生产，是硅酸盐制品的理想添加剂、发气剂。
各项指标均符合国家JC/T407-2008标准：固体份≥65%活性铝≥85%细度0.075mm筛余率≤3%发气率：4分钟40-60%、16分钟≥90%、30分钟≥99%。
加气混凝土铝粉膏在使用中应注意的问题1、产品应贮存在干燥通风阴凉的库房内。
2、应与水、酸、碱、腐蚀品、热源、火源等隔离。
3、该产品使用时应即开即用，取出后应及时密封，以免混入其它反应物。
4、铝粉膏的贮存期为6-12个月。
供应优质铝粉膏--GLS-65型加气混凝土粉膏产品简介按照国家JC/T407-2008标准：铝粉膏按介质分为油剂型和水剂型两类；按固体分（固体含量）分为油剂型75级、65两级和水性剂70级、65级两级。
