光的双缝干涉

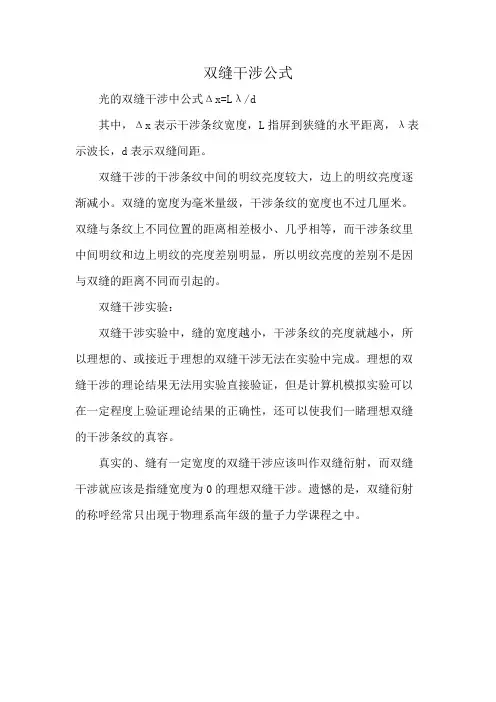

双缝干涉公式
双缝干涉公式
光的双缝干涉中公式Δx=Lλ/d
其中，Δx表示干涉条纹宽度，L指屏到狭缝的水平距离，λ表示波长，d表示双缝间距。
双缝干涉的干涉条纹中间的明纹亮度较大，边上的明纹亮度逐渐减小。
双缝的宽度为毫米量级，干涉条纹的宽度也不过几厘米。
双缝与条纹上不同位置的距离相差极小、几乎相等，而干涉条纹里中间明纹和边上明纹的亮度差别明显，所以明纹亮度的差别不是因与双缝的距离不同而引起的。
双缝干涉实验：
双缝干涉实验中，缝的宽度越小，干涉条纹的亮度就越小，所以理想的、或接近于理想的双缝干涉无法在实验中完成。
理想的双缝干涉的理论结果无法用实验直接验证，但是计算机模拟实验可以在一定程度上验证理论结果的正确性，还可以使我们一睹理想双缝的干涉条纹的真容。
真实的、缝有一定宽度的双缝干涉应该叫作双缝衍射，而双缝干涉就应该是指缝宽度为0的理想双缝干涉。
遗憾的是，双缝衍射的称呼经常只出现于物理系高年级的量子力学课程之中。
双缝干涉实验
光的双缝干涉实验
一．实验原理
通过单缝的一束光线，经双缝形成一对相干光，互相叠加产生干涉现象。
根据公式Δx =λL/d 可算出波长d是双缝间距，L是双缝到屏的距离，Δx是相邻两条亮（暗）纹间隔，λ是单色光的波长。
二．实验步骤
①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；
②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上;
③用米尺测量双缝到屏的距离；
④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离.
在操作步骤②时还应注意使单缝和双缝间距为5—10 cm ,使单缝与双缝相互平行.
注意事项：
1、安装仪器的顺序：光源、滤光片、单缝、双缝、遮光筒、光屏
2、双缝与单缝相互平行，且竖直放置
3、光源、虑光片、单缝、双缝的中心均在遮光筒的中心轴线上
4、若出现在光屏上的光很弱，由于不共轴所致
5、若干涉条纹不清晰，与单缝和双缝是否平行有很大关系。
高三物理双缝干涉知识点
高三物理双缝干涉知识点双缝干涉是物理学中重要的实验现象之一，它揭示了光的波动性质和波动光学的基本原理。
在高三物理学习中，双缝干涉是一个重要的知识点。
本文将从实验原理、干涉条纹规律和应用等方面介绍双缝干涉的相关知识点。
一、实验原理双缝干涉实验是利用光的干涉现象来观察干涉条纹的形成。
在实验中，我们需要使用一块透明的薄片，上面有两个小孔，即双缝，通过调整两个小孔之间的距离和光源的波长，可以观察到一系列明暗交替的干涉条纹。
干涉条纹的形成是由于双缝上透过的光线在空间中相遇而产生的衍射和干涉效应。
当两束光线从两个小孔通过之后，在屏幕上形成交替明暗的条纹。
这些干涉条纹是由于光的波动性质引起的，它们表现出波的干涉特征。
二、干涉条纹规律双缝干涉条纹的规律可以通过几何光学和干涉理论来解释。
根据干涉理论，干涉条纹的位置和间距都与光的波长、双缝间距和观察屏幕的距离有关。
1. 条纹位置的规律干涉条纹的位置可以通过以下公式计算：d*sinθ = m*λ其中，d是双缝间距，θ是观察角，m是条纹次序，λ是光的波长。
从这个公式可以看出，当波长和双缝间距固定时，条纹位置与观察角成正比关系。
这意味着，当观察角增大时，条纹位置也会发生偏移。
2. 条纹间距的规律干涉条纹的间距可以通过以下公式计算：Δy = λD/δ其中，Δy是条纹间距，λ是光的波长，D是双缝到观察屏幕的距离，δ是双缝间距。
根据这个公式可以看出，当波长和双缝间距固定时，条纹间距与观察屏幕距离成正比关系。
这意味着，当观察屏幕距离增大时，条纹间距会增大。
三、应用双缝干涉现象在光学技术中有广泛的应用。
其中一项重要的应用是干涉仪器的设计。
干涉仪是利用双缝干涉来测量薄膜的厚度、光的折射率和反射率等物理量的仪器。
双缝干涉的原理也被应用在光学显微镜、激光干涉仪和光纤传感器等技术中。
双缝干涉也被用于光波的波长测量。
通过测量干涉条纹的间距和双缝间距，可以准确地计算出光的波长，这对于研究光的性质和开展精密测量具有重要意义。
光的双缝干涉实验原理
光的双缝干涉实验原理一、前言光的双缝干涉实验是物理学中著名的实验之一，它揭示了光的波动性质，并且为量子力学奠定了基础。
本文将详细介绍光的双缝干涉实验原理。
二、实验装置光的双缝干涉实验需要用到以下装置：1. 光源：可以是激光或单色光源。
2. 双缝：通过在一个不透明板上开两个小孔制作得到。
3. 屏幕：用于接收干涉图案。
4. 单色滤光片（可选）：用于确保入射光为单色光。
三、实验原理1. 入射光经过双缝后，会形成两个相干波源，这两个波源会在屏幕上产生干涉现象。
2. 干涉现象产生的原因是两个波源之间存在相位差。
当相位差为整数倍的2π时，产生互补加强；当相位差为奇数倍的π时，产生互补削弱。
3. 在屏幕上观察到的亮暗条纹是由于不同位置处受到的两束波经过不同的相位差，导致干涉结果不同。
4. 干涉条纹的间距与双缝间距成反比例关系，即间距越小，双缝间距越大。
5. 单色滤光片可以确保入射光为单色光，从而减少干涉条纹的扩散。
四、实验步骤1. 准备好实验装置，包括光源、双缝、屏幕和单色滤光片（可选）。
2. 将双缝放置在光源前方，并将屏幕放置在双缝后方。
3. 打开光源并调整其位置和强度，使得光线正好穿过两个小孔，并照射到屏幕上。
4. 观察屏幕上的干涉图案，并记录下来。
5. 如果使用了单色滤光片，则需要调整其位置和角度以确保入射光为单色光，并重新观察干涉图案。
6. 可以通过改变双缝间距或者调整屏幕位置来改变干涉条纹的形态和间距。
五、实验应用1. 充分理解光波动性质和波动-粒子二象性；2. 了解干涉现象的产生机制和规律；3. 探究光的波长和频率等物理量的测量方法；4. 研究光的横向相干性和时间相干性等特性。
六、总结通过本文对光的双缝干涉实验原理的详细介绍，我们可以了解到光波动性质、相位差对干涉图案产生的影响以及单色滤光片在实验中的应用等内容。
同时，通过实验可以深刻理解物理学中一些重要概念和规律，为后续学习打下坚实基础。

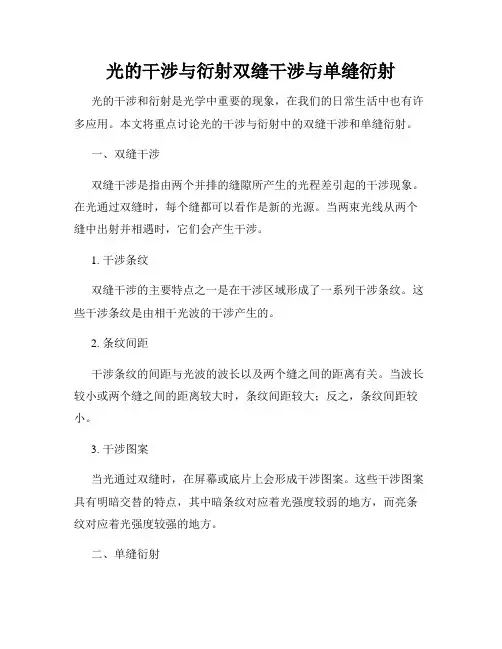

光的干涉与衍射双缝干涉与单缝衍射
光的干涉与衍射双缝干涉与单缝衍射光的干涉和衍射是光学中重要的现象，在我们的日常生活中也有许多应用。
本文将重点讨论光的干涉与衍射中的双缝干涉和单缝衍射。
一、双缝干涉双缝干涉是指由两个并排的缝隙所产生的光程差引起的干涉现象。
在光通过双缝时，每个缝都可以看作是新的光源。
当两束光线从两个缝中出射并相遇时，它们会产生干涉。
1. 干涉条纹双缝干涉的主要特点之一是在干涉区域形成了一系列干涉条纹。
这些干涉条纹是由相干光波的干涉产生的。
2. 条纹间距干涉条纹的间距与光波的波长以及两个缝之间的距离有关。
当波长较小或两个缝之间的距离较大时，条纹间距较大；反之，条纹间距较小。
3. 干涉图案当光通过双缝时，在屏幕或底片上会形成干涉图案。
这些干涉图案具有明暗交替的特点，其中暗条纹对应着光强度较弱的地方，而亮条纹对应着光强度较强的地方。
二、单缝衍射单缝衍射是指光通过一个较窄的缝隙时所产生的衍射现象。
和双缝干涉不同，单缝衍射只有一道光源，但在传播过程中光波会发生弯曲和交互干涉。
1. 衍射图案当光通过单缝时，在接收屏幕或底片上会形成衍射图案。
衍射图案也呈现明暗交替的特点，但与双缝干涉不同，单缝衍射的图案通常只有一条中央亮纹。
2. 衍射角度衍射角度是单缝衍射中的一个重要参数。
衍射角度决定了衍射图案的大小和形状。
当缝隙越小或光波的波长越大时，衍射角度越大，衍射图案的尺寸也相应增加。
3. 衍射的限制单缝衍射也存在一定的限制。
当缝宽细到一定程度时，衍射效应会减弱甚至消失。
这是由衍射的特性所决定的，当缝宽与波长的比值非常小时，衍射的效应几乎可以忽略。
总结：光的干涉与衍射是光学中非常重要的现象，可以通过双缝干涉和单缝衍射来展示。
双缝干涉产生的干涉条纹和干涉图案具有明暗交替的特点，而单缝衍射产生的衍射图案通常只有一条中央亮纹。
这些现象能够帮助我们更好地理解光的波动性质，并在实际应用中发挥重要作用。
注意：本文仅作为光的干涉与衍射双缝干涉与单缝衍射的简单介绍，具体细节和应用还需进一步学习和研究。
光的干涉与双缝干涉实验
光的干涉与双缝干涉实验光的干涉是光学中的一个重要现象，它展示了光波的波动性质。
其中，双缝干涉实验是最经典的实验之一。
本文将介绍光的干涉以及双缝干涉实验，并探讨其原理和应用。
一、光的干涉干涉是两个或多个光波相遇形成干涉图案的现象。
在光的干涉中，光波叠加后会出现明暗相间的干涉条纹。
这是由于光波的相位差引起的，相位差决定了光波的相互叠加情况。
光的干涉有两种类型，一种是构造干涉，一种是破坏干涉。
构造干涉是指两个光波相遇时，相位差为整数倍的情况，此时光波会相互加强，形成明亮的条纹。
而破坏干涉则是指相位差为半整数倍的情况，此时光波会相互抵消，形成暗淡的条纹。
二、双缝干涉实验双缝干涉实验是一种经典的验证光的干涉现象的实验。
它是由英国物理学家托马斯·杨于1801年首次进行的。
实验的装置比较简单，只需要一个光源、两个狭缝和一个屏幕即可。
实验的原理是，当光通过两个狭缝后，会形成两个新的光源，并在屏幕上形成干涉条纹。
这是因为通过两个狭缝后的光波具有不同的相位差。
当相位差为整数倍时，两个光波相互加强，形成明亮的条纹；当相位差为半整数倍时，两个光波相互抵消，形成暗淡的条纹。
双缝干涉实验的结果是令人惊讶的，它证实了光既具有粒子性又具有波动性。
在实验中，当光波通过狭缝时，每个狭缝都像是发射了一个光子，这就产生了干涉条纹。
这一实验结果深刻地影响了人们对光的理解。
三、双缝干涉实验的应用双缝干涉实验不仅仅是一种观察光波性质的实验，还有一些实际的应用。
首先，双缝干涉实验可以用于测量光的波长。
根据双缝干涉实验的原理，通过测量干涉条纹的间距和距离等参数，可以推导出光的波长。
这对于确定光的性质以及进行一些光学测量非常重要。
其次，双缝干涉实验也可以用于制作光栅。
光栅是一种具有周期性结构的光学元件，可以根据不同波长的光波进行分光。
通过将许多狭缝排列在一起，形成光栅，再利用干涉的原理，可以实现对光波的分光，广泛应用于光学领域。
此外，双缝干涉实验还可以用于光学显微镜的分辨率改善。
光的双缝干涉实验及其应用
光的双缝干涉实验及其应用光的双缝干涉实验是物理学中一项经典而重要的实验，它揭示了光的波动性质，并为我们提供了研究光的干涉现象和波粒二象性的有力工具。
本文将介绍光的双缝干涉实验的基本原理和过程，并探讨其在现实生活中的应用。
一、光的双缝干涉实验的原理光的双缝干涉实验是基于光的波动性质的。
实验中，首先将光源射向一个障板，障板上有两个相互靠近并且平行的小缝，光通过这两个缝后分别形成一个扩散的光束，然后这两束光在屏幕上重叠。
根据波动理论，两束光将发生干涉现象，产生明暗相间的干涉条纹。
二、光的双缝干涉实验的过程在光的双缝干涉实验中，我们需要进行一系列的步骤。
首先，准备一个光源，可以使用激光器或者白炽灯等。
然后，将光源射向一个障板，在障板上开设两个相距适当的小缝。
接下来，将屏幕放在光源和障板之间，调整屏幕的位置和距离，使得两束光在屏幕上交叠形成干涉条纹。
最后，利用光的干涉条纹进行测量和分析，探索光的波动特性。
三、光的双缝干涉实验的应用光的双缝干涉实验在现实生活中有许多重要的应用。
首先，它被广泛应用于光学仪器和设备的校准。
由于干涉条纹的规则和可测量性，我们可以通过测量干涉条纹来调整设备的参数和性能，从而获得更准确和稳定的测量结果。
其次，光的双缝干涉实验在物体表面形貌测量中也具有重要意义。
通过将物体置于干涉条纹系统中，我们可以通过测量干涉条纹的形状和密度来获得物体表面的形貌信息。
这一技术被广泛应用于工程和科学研究领域，如航空航天、材料科学等。
此外，光的双缝干涉实验还常用于研究光的干涉效应和波粒二象性。
通过调整实验参数，我们可以观察到干涉条纹的变化，并揭示光的波动性质和粒子性质之间的关系。
这对于理解光的性质和探索光与物质相互作用的机制具有重要意义。
总结起来，光的双缝干涉实验不仅揭示了光的波动性质，还为我们提供了研究光的干涉现象和波粒二象性的有效工具。
在现实生活中，它被广泛应用于光学仪器校准、物体表面形貌测量以及光学研究等领域。
物理双缝干涉公式
物理双缝干涉公式
物理学中的双缝干涉现象是指光线通过两个非常接近且相互平行
的缝口时的相互作用。
当单色光线通过这两个缝口时，会产生干涉图案，这种现象被称为双缝干涉。
这个现象的公式非常简单，可以用下面这个公式来表达：
I = I_1 + I_2 + 2√(I_1 x I_2)cos(δ)
其中，I是干涉图案在某个点的亮度，I_1和I_2是两个缝口分别
产生的光强，δ是两个缝口之间的相位差。
这个公式告诉我们，在两个光线相遇的地方，他们的光波会发生
相加或相消的现象。
当两个光波处于同相位状态时，它们会相加并形
成一条明亮的带；而当两个光波处于异相位状态时，它们会相消，形
成一条暗亮的带。
双缝干涉现象是波动光学的一个非常重要的概念。
通过这个现象，我们可以更好地理解光线的真实本质，并且更好地掌握光学实验中的
量测。
在现代科技中，光学技术被广泛应用于通信、照明、传感器等
各个领域，因此，对双缝干涉的深入研究也尤为重要。
需要注意的是，双缝干涉的实验条件对于干涉图案的形态非常重要。
如果两个缝口之间的距离过大，或者使用非单色光源进行实验，
则干涉图案会出现变形，甚至无法观察到干涉条纹。
因此，在进行这
个实验时，需要选择合适的实验条件，保证数据的可靠性和准确性。
综上所述，双缝干涉现象是波动光学领域中的重要研究课题。
通过学习和理解双缝干涉的公式和实验现象，我们可以更好地掌握光学基础知识，为未来的学习和工作奠定坚实的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八光的双缝干涉一、实验目的1. 掌握如何指导学生做好光的双缝干涉实验的主要环节。
2. 分析做好该实验的要点。
3. 掌握实验仪器的结构与安装调试。
二、实验器材光具座（J2507型），双缝干涉实验仪（J2515型），学生电源等。
三、仪器结构及安装调试该实验所用光具座由铸铁支架，双圆柱导轨，滑块，透镜等零部件组成。
双缝干涉实验仪的光路图如图8-1所示，结构图如图8-2所示。
图8-1 J2515型双缝干涉实验仪光路图1.灯泡2.照明透镜3.遮光板4.滤色片5.单狭缝6.双缝7.光屏8.目镜9.出射光瞳图8-2 J2515型双缝干涉仪1.灯泡2.照明透镜3.遮光板4.滤色片及片座5.单狭缝及缝座6.单缝管7.拔杆8.遮光管9.接长管 10.测量头 11.游标尺 12.滑块 13.手轮 14.目镜 15.半圆形支架环整台仪器由光源及照明系统、双缝座、观察系统、测量系统（即测量头）及遮光管等主要部件组装而成。
各部件的主要结构如下：1. 光源及照明系统主要包括：12V /15V 的光源灯泡，由学生电源供电；照明透镜使用ｆ=50mm的双透镜；滤色片为光学玻璃片，厚度2mm，红色滤色片的峰值波长λ=6600±100埃，绿色滤光片的峰红=5350±100，还有单缝等。
(由于12V的灯光的强度不够大，因此本实验选用值波长λ绿220V/50W的灯泡)2. 双缝座是一个圆形罩座。
双缝镶嵌装在罩座中心的长方形槽孔里面，双缝中心位于罩座的轴线上，双缝采用真空镀铬工艺制作在玻璃片上，双缝中心距d;其中一块为0.250 0.003mm,另一块为0.200 0.003mm。
3. 观察系统由毛玻璃屏（即光屏）和目镜组成。
在玻璃屏上的干涉条纹可以用眼睛直接观察或用目镜放大观察4. 测量头测量头包括目镜、游标卡尺、分划板、滑块、手轮等。
目镜可以前后移动，用以调焦，分划板上刻有分划线，其形状如图8-3所示。
目镜、游尺中的游标、分划线都固定在滑座内左右移动，同时带动目镜、游标、分划板移动，在视场中可以看到分划线与干涉条纹作相对移动移动的距离可以从标尺中读出，测量头滑块的移动范围为0～20mm，游标尺的最小读数为0.02mm.图8-35. 遮光管遮光管是一根钢管，另外附有一根胶木的接长管，单缝座、双缝座、测量头等都安装在遮光管上。
遮光管的轴线为干涉仪器的光轴，双缝至光屏（即划分板）之间的距离；当遮光管不加接长管时，L1=600±2mm, 当遮光管加上接长管后，L2=700±2mm。
仪器的安装与调节双缝干涉仪是由各部件组装而成，实验时，学生要自己安装调节好仪器，做好实验及测试前的准备工作，同时通过安装与调节与调节熟悉仪器的结构、性能、。
安装步骤如下：1. 把两个半圆形支架环等高地固定在光具座的滑块上，遮光管架在支架环上，并使遮光管的轴线与光具座的导轨基本平行。
2. 在遮光管的一端装上双缝座，并转动双缝座，使双缝基本上与水平平面垂直。
然后再双缝的外面套上单缝管，双缝座固定螺钉嵌在单缝管的定位槽内，这时，单缝、双缝基本平行。
3. 在单缝前端的光具座滑块上装上照明透镜及灯泡（灯泡灯丝与单缝之间距离大约为25cm）。
接通电源，点亮灯泡用两次成像法调节光源、透镜、单缝中心共轴。
然后把透镜固定在离开灯丝大约5cm的地方。
4. 在遮光管的另一端安装好观察系统，慢慢地移动（左右移动）拨杆，调节单缝与双缝平行，直至看到最清晰的干涉条纹。
5. 测量单色光波长时，要卸下观察系统，安上测量头，在单缝前面加上滤色板，先调节目镜，在视场中能同时清晰地看到分划线和干涉条纹，然后绕光轴转动测量头使三垂线与干涉条纹平行，固定好测量头后即可进行观察或测量。
安装好的干涉仪外观可对照图8-2。
6. 低压电源实验中采用的电源为“J1202-1型”学生电源。
在实验中，如发现过载指示灯亮，表示输出电源已超过额定值，应断电源，检查过载原因，切勿让仪器在长时间的过载情况下工作。
实验过程中如果发现仪器接通电源后，工作指示灯不亮，或者工作指示灯亮而无稳压输出，此时应切断电源，检查原因。
四、实验内容实验之前，应首先按图8-2所示的仪器外形图，结合实物熟悉各个部件名称、结构、作用，按照前面所述的“仪器的安装与调节”安装调节好实验仪器。
在这一过程中结合你自己的实践总结出指导中学生做该实验时，在安装调节仪器中的操作要领与应该注意的事项。
1.观察白光的干涉现象用白炽灯做光源，调节好仪器后，接通电源，即可用光屏和目镜观察到干涉现象（若用测量头观察时，游标读数调节在10mm左右）；在视场中可以看到彩色的干涉条纹，彩色的排列以零级亮条纹为中心左右对称。
在第一级亮条纹中，红色在最外侧。
2.观察单色光干涉现象在观察到白光的干涉条纹之后，在单缝前面依次加上红色或绿色滤色片。
即可以看到红黑相间或绿黑相间的干涉条纹，观察中你会发现：在实验装置相同的条件下（即仅是改变滤色片，仪器的各个部分均不改变）之下，红色光的干涉条纹间距与绿色光干涉条纹间距不同，哪个宽？为什么会有这种现象？3.测量单色光的波长当仪器安装调节完毕，装好所要测定的单色光（红光或绿光）的滤色片，即可进行测量。
首先，转动测量头上的手轮，把分划线对准最左边的一条干涉亮条纹或暗条纹，记下它在游标卡尺上的读数X1。
然后，转动左手轮，把分划线移向右边，对准第n条干涉亮条纹或者暗条纹，一般n取值在5～7左右，此时记下游标尺的读数Xn,如图8-4所示。
最后可计算出相邻两条亮条纹或暗条纹之间的距离为：所以待测单色光的光波波长为请参阅教材，导出上述公式。
式中d为双缝中心距离，其数值刻在双缝座上，安装时注意记下d的数值。
为双缝至屏（即分划板）之间的距离，当遮光管未加接长管时λ=600mm。
图8-4为了减少误差，X1、Xn的读数应当重复测量几次，计算时取其平均值。
另外要注意，分划线对准干涉条纹时，应把干涉条纹嵌在其中两根分划线之间，若干涉条纹较宽时，可按图8-5（a）的方法嵌入，若干涉条纹比较窄，要按图8-5（b）的方法嵌入。
实验时对同一单色光应依次改变双缝中心距d(即改换双缝)，改变双缝至屏之间的距离l，再进行分析在各种条件之下产生误差较小或较大的主要原因，研究在现有的条件下，怎样尽量减少测量误差。
然后，改换单色光（即换装滤色片），重复上面的测量。
图8-5注意事项1. 仪器中各个部件不经允许不得随意拆开。
2. 滤色片，双缝及单缝如落有灰尘及污点，应用擦镜纸或干净的软布轻轻揩擦。
3. 双缝座，测量头及接长管安装到遮光管上时要装到底，即定位阶梯紧密接触，否则会使l 变大，影响实验结果。
4. 接通电源之前，电源电压要放到最低档，然后逐档升高到额定电压，切不可一开始通电就放在额定电压档，否则会把学生电源的次级保险丝烧断。
五、实验数据1、L=600mm ,d=0.20mm ,红光_λ红=6.42410-⨯mm ，与标准偏差180nm2、L=600mm ,d=0.20mm ,绿光1X （mm ）17.00 8.04 16.94 5X (mm)8.72 16.54 8.72 λ (mm)5.52410-⨯5.67410-⨯5.48410-⨯_λ绿=5.56410-⨯mm ，与标准偏差210nm3、L=600mm ,d=0.25mm ,红光1X （mm ）6.14 14.72 6.26 5X (mm)13.90 6.7614.00λ (mm)6.47410-⨯6.63410-⨯6.45410-⨯_λ红=6.51410-⨯mm ，与标准偏差90nm4、L=700mm ,d=0.25mm ,红光1X （mm ）16.56 7.42 16.72 5X (mm)7.40 16.547.74λ (mm) 6.54410-⨯6.51410-⨯6.41410-⨯1X （mm ）17.80 8.74 18.24 5X (mm)8.04 18.40 8.76 λ (mm)6.51410-⨯6.44410-⨯6.32410-⨯_λ红=6.494⨯mm，与标准偏差110nm10-六、对实验的思考改进1.取消聚光透镜聚光透镜虽然能对光线起到一定的会聚作用，但效果不理想。
因为灯泡到透镜的距离等于透镜的焦距，灯泡发出的光只有一小部分进入透镜，会聚后通过滤光片和单缝的就更少了。
所以看到的干涉条纹亮度不足，难以进行测量。
灯泡发出的光是向四面八方发散的，距离越远，光的强度就越弱。
为了尽量增加照射到单缝上的光的强度，在实验中取消了灯泡与单缝之间的聚光透镜，把灯泡尽量向单缝靠近。
或者在灯泡和遮光管之间接一段不透明的管子，加强灯泡光照到单缝的强度。
2.采用激光笔作光源为了进一步增加照射到单缝上的光的强度，考虑用激光作为光源。
但这种方法只能用来研究红光的干涉。
3.用直灯丝灯泡作光源这样经过聚光透镜后形成一条直线直接打到单缝上，提高入射光强度。
4.调节单双缝平行的调节杆操作起来不太方便，是否可以在遮光筒上装个精密调节旋钮之类的装置来实现单双缝的平行调节，这个有待研究。
