cad如何标注尺寸标注样式
cad如何标注尺寸标注样式的方法：
打开一张草图，点击标注样式按钮，可以进入标注样式的修改及新建界面，你可以根据自己的要求进行修改设置。
点击选择标注样式管理器左面的样式，选择你想修改的样式，再点击右面的修改按钮就可以进行修改
进入修改标注样式界面，点击文字按钮，选择一种文字样式，在下面修改适宜的文字高度，这个可以根据绘图需求设置点击主单位按钮，把比例因子设置成1时表示图纸尺寸为实物尺寸，这个也可以根据绘图要求设置的，在点击消零里的后续，这个可以把标注尺寸后面的零位数消除
点击换算单位按钮，把精度按照精度需求设置精度值，设置完后点击确定按钮就可以了
设置完以后在进入标注样式管理器点击左面设置好的标注样式，点击右侧的置为当前按钮，再点击关闭即可，这样就设置完成了。
[2016最新精品]CAD尺寸标注样式的设置
![[2016最新精品]CAD尺寸标注样式的设置](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f9cc7c707f21af45b307e87101f69e314332faf2.webp)
文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows 下的TrueType字体（TTF字体）。
下图是符合国标的文字样式。
图1CAD设计尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
(askcad第一步：设置公共参数（1~5）(_6N9新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
图2 2 选择尺寸文字样式图3考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。
图4 单位可以是缺省值公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式紧接5继续“新建”，在“用于”下选择“线性标注”。
图7(),为工程师增加动力7，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
图8为工程师增加动力8，点击确定，看到gb样式下的线性标注子样式。
9，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
图1010，对直径标注的文字及箭头位置作调整。
11，点击“确定”完成gb样式下的直径标注子样式。
图1212，半径标注子样式与直径标注的设置完全相同。
CAD中常见的尺寸和标注样式设定
CAD中常见的尺寸和标注样式设定在CAD软件中，尺寸和标注是非常重要的元素，可以帮助我们准确描述设计和制图。
因此，正确设置尺寸和标注样式至关重要。
本文将介绍CAD中常见的尺寸和标注样式设定的方法。
1. 尺寸样式的设定在CAD软件中，我们可以根据需要设定不同的尺寸样式。
首先，在绘图模式下，我们可以点击“尺寸样式”按钮，然后选择“新建”来创建新的尺寸样式。
在弹出的对话框中，我们可以设置尺寸线的颜色、线型、箭头样式等。
可以根据需要设置其他尺寸参数，例如文字样式、文字高度等。
2. 标注样式的设定与尺寸样式类似，我们也可以根据需要设定不同的标注样式。
在CAD软件中，我们可以点击“标注样式”按钮，然后选择“新建”来创建新的标注样式。
在弹出的对话框中，我们可以设置标注线的颜色、线型、箭头样式等。
可以根据需要设置其他标注参数，例如文字样式、文字高度等。
3. 尺寸和标注的添加在CAD软件中，我们可以使用不同的命令来添加尺寸和标注。
例如，使用“LINEAR”命令可以添加直线尺寸；使用“RADI”命令可以添加半径尺寸；使用“DIAM”命令可以添加直径尺寸。
同样地，我们可以使用相应的命令来添加不同类型的标注。
4. 尺寸和标注的调整和编辑在CAD软件中，我们可以对已添加的尺寸和标注进行调整和编辑。
例如，我们可以使用“DIMEDIT”命令来编辑尺寸和标注的文字内容；使用“DIMSCALE”命令来调整尺寸和标注的比例尺；使用“DIMSTYLE”命令来修改尺寸和标注的样式；使用“DIMJOGLINE”命令来调整尺寸线的连接方式等。
5. 尺寸和标注的标准化为了保证绘图的一致性和规范性，我们通常需要使用标准化的尺寸和标注样式。
在CAD软件中，我们可以通过设置默认的尺寸和标注样式来实现标准化。
可以将常用的尺寸和标注样式设定为默认样式，这样在绘图过程中就无需重复设置，提高了工作效率。
总结CAD软件中的尺寸和标注样式设定是制图过程中必不可少的一部分。
如何在CAD中进行视图和尺寸的标注
如何在CAD中进行视图和尺寸的标注在CAD设计中，视图和尺寸的标注对于传达设计意图和确保准确度非常重要。
本文将介绍如何在CAD软件中进行视图和尺寸的标注，帮助您更有效地完成设计工作。
1. 创建视图：在CAD软件中，首先需要创建设计对象的视图。
选择适当的视图类型，如正视图、俯视图和剖视图等，以展示物体的不同角度和特征。
通过命令行或工具栏中的相应图标，选择合适的视图选项，并确定视图的位置和大小。
2. 添加尺寸标注：一旦视图创建完毕，就可以开始添加尺寸标注。
选择尺寸标注工具，如“线性尺寸”、“半径尺寸”、“直径尺寸”等。
点击设计对象的两个相关点或边界，软件将自动绘制尺寸线和标注文字。
3. 更改尺寸样式：CAD软件通常提供了各种尺寸样式选项，如不同的箭头形状、文字样式和标注线类型等。
根据设计要求，您可以在属性窗口或尺寸样式编辑器中选择适合的样式，并对其进行个性化设置。
4. 调整尺寸位置：在标注过程中，标注文字的位置有时需要进行微调，以确保易读性和准确性。
通过拖拽标注文字或相关点，或通过调整尺寸标注的属性，可以实现标注位置的调整。
5. 添加符号和注释：除了基本的尺寸标注外，CAD软件还提供了各种符号和注释工具，用于进一步描述设计特征和要求。
您可以添加符号，如直径符号、角度符号和平行符号等，以及注释，如设计规格、材料信息和装配要求等。
6. 标注尺寸链：在复杂的设计中，可能需要标注一组相关尺寸，以确保设计的一致性。
通过选择尺寸链工具，您可以按顺序选择需要标注的尺寸，软件将自动将它们连接，形成一组标注链。
7. 检查和修正错误：完成标注后，及时进行检查，确保每个标注的准确性和逻辑性。
实际上，在设计过程中应该经常进行标注的检查，以避免错误和混淆。
8. 更新标注：在设计过程中，如果做出了修改或调整，必须相应地更新标注以反映新的设计变化。
CAD软件通常提供了自动更新标注的选项，您可以选择手动更新或启用自动更新功能。
9. 导出和共享标注：完成标注后，您可以将设计文件导出为不同的格式，如PDF或图像文件，以便与其他人共享。
CAD尺寸标注技巧 创建自定义标注样式
CAD尺寸标注技巧：创建自定义标注样式CAD是一款广泛应用于工程设计和制图的软件，其功能强大且灵活性高。
其中，尺寸标注是CAD设计中非常重要的一环，对于准确传递设计尺寸信息至关重要。
本文将介绍如何在CAD中使用自定义标注样式来实现更高效、准确的尺寸标注。
首先，我们需要了解CAD中尺寸标注的基本概念。
在CAD中，尺寸标注可以分为几何标注和公差标注两类。
几何标注用于标注物体的尺寸和位置关系，例如直线长度、角度、半径等；公差标注则用于标注零件制造允许的误差范围。
在CAD软件中，我们可以通过设置标注样式来定义标注的文本样式、箭头样式、字符位置等属性。
而为了更灵活应对设计中的不同要求，我们还可以创建自定义的标注样式。
一、创建尺寸标注样式1. 打开CAD软件，并新建一个绘图文件。
2. 在绘图区域内绘制一个示例对象，例如一条直线。
3. 在主菜单中选择“标注”-“线性”-“连续直线型”，绘制一条标注线。
4. 在主菜单中选择“标注”-“添加标注文本”，点击直线上的某个点，绘制出标注文本。
5. 在主菜单中选择“修改”-“样式管理器”，打开样式管理器。
6. 在样式管理器中，选择“标注样式”标签页，可看到已有的标注样式库。
点击“新建”按钮，在弹出的对话框中输入新样式的名称，并点击“确定”。
7. 在新建样式中，设置标注样式的属性。
可以调整标注文本、标注线、箭头的样式、字体大小、线宽度等。
还可以设置字符的位置、偏移和对齐方式。
8. 完成设置后，点击“确定”保存新建的标注样式。
二、应用自定义标注样式1. 在绘制对象后，选择“标注”-“添加尺寸标注”，打开尺寸标注工具栏。
2. 在尺寸标注工具栏中，选择“标注样式”，在弹出的样式库中选择自定义的标注样式。
3. 在绘图区域内选择需要标注的对象，例如直线的两个端点。
4. 在绘图区域内点击鼠标，标注会自动添加在选定的对象上，并显示出定义的样式。
通过上述步骤，我们就可以创建并应用自定义的尺寸标注样式了。

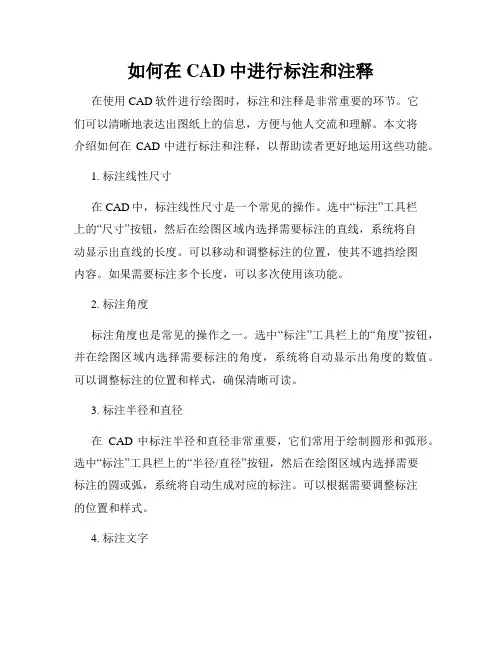

如何在CAD中进行标注和注释
如何在CAD中进行标注和注释在使用CAD软件进行绘图时，标注和注释是非常重要的环节。
它们可以清晰地表达出图纸上的信息，方便与他人交流和理解。
本文将介绍如何在CAD中进行标注和注释，以帮助读者更好地运用这些功能。
1. 标注线性尺寸在CAD中，标注线性尺寸是一个常见的操作。
选中“标注”工具栏上的“尺寸”按钮，然后在绘图区域内选择需要标注的直线，系统将自动显示出直线的长度。
可以移动和调整标注的位置，使其不遮挡绘图内容。
如果需要标注多个长度，可以多次使用该功能。
2. 标注角度标注角度也是常见的操作之一。
选中“标注”工具栏上的“角度”按钮，并在绘图区域内选择需要标注的角度，系统将自动显示出角度的数值。
可以调整标注的位置和样式，确保清晰可读。
3. 标注半径和直径在CAD中标注半径和直径非常重要，它们常用于绘制圆形和弧形。
选中“标注”工具栏上的“半径/直径”按钮，然后在绘图区域内选择需要标注的圆或弧，系统将自动生成对应的标注。
可以根据需要调整标注的位置和样式。
4. 标注文字除了标注尺寸和角度等物理量，我们还可以使用CAD软件进行文字标注。
选中“标注”工具栏上的“文字”按钮，在绘图区域内选择标注位置，然后输入需要标注的文字内容。
可以调整文字的字体、大小和对齐方式，以便更好地表达出信息。
5. 添加注释除了标注物理量和文字，我们还需要在绘图中添加一些注释，用以解释图纸的内容。
选中“注释”工具栏上的“注释”按钮，然后在绘图区域内选择需要添加注释的位置，系统将打开一个文本框供我们输入注释内容。
可以调整文本框的大小和样式，使其与绘图内容相协调。
6. 调整标注和注释在CAD中，我们可以随时调整标注和注释的位置和样式，以便更好地适应绘图的需要。
选中标注或注释，然后使用鼠标或键盘上的移动、缩放和旋转等工具进行调整。
可以根据具体情况选择合适的调整方式，保证标注和注释的清晰可读。
总结起来，在CAD中进行标注和注释是非常必要的。
使用相关工具可以快速、准确地表达出图纸上的信息，方便与他人沟通和理解。
CAD教程创建尺寸标注样式(第四节)
高级教程---第四节（方法一）4、创建尺寸标注样式选择“格式”→“标注样式”命令如图打开“标注样式管理器”对话框如图点击新建按钮如图弹出新标注样式对话框如图在弹出新标样式对话框的新样式名中输入室内设计标注如图然后点击继续按钮如图开始新标注样式的设置如图选择线选项卡如图在线选项卡里设置尺寸线的线型如图在线选项卡里设置尺寸界线1的线型如图在线选项卡里设置尺寸界线的线宽为0.25如图在线选项卡里设置尺寸界线的超出尺寸线如图在线选项卡里设置尺寸界线的超出尺寸线为1如图在线选项卡里设置尺寸界线的起点偏移量为2如图选择符号和箭头选项卡如图在符号和箭头选项卡里设置箭头如图在符号和箭头选项卡里设置箭头为建筑标记，并设置引线如图在符号和箭头选项卡里设置引线为点，并设置箭头大小如图在符号和箭头选项卡里设置箭头大小为1.2如图选择文字选项卡如图在文字选项卡里设置文字样式如图在文字选项卡里设置文字样式为宋体（第三节课所设置的），并设置字的颜色如图在文字选项卡里设置字体颜色为绿，并设置文字高度如图在文字选项卡里设置文字高度为3.5如图在文字选项卡里设置文字位置如图在文字选项卡里设置文字位置，垂直设为外部。
并设置从尺寸线偏移如图从尺寸线偏移为1如图在调整选项卡里设置文字位置、标注特性比例如图在调整选项卡里设置文字位置、标注特性比例的选项及参数。
如图在主单位选项卡里设置线性标注精度。
如图设置线性标注精度为0如图单击确定按钮。
如图回到标注样式管理器，选择室内设计标注。
如图把室内设计标注置为当前。
如图单击关闭按钮，完成室内设计标注的创建。
如图。
CAD的尺寸标注方法详解
CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时，尺寸标注是非常重要的一环。
准确的尺寸标注能够使得设计图纸更加规范和易于理解，方便后续的制造和加工工作。
本文将详细介绍CAD软件中常用的尺寸标注方法和技巧，希望能对初学者和有需要的读者提供帮助。
一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。
在CAD软件中，选择“尺寸标注”工具后，我们可以通过以下几种方式进行直线尺寸标注：1. 连接端点：点击直线的一个端点，然后点击另一个端点即可生成直线尺寸标注。
2. 水平标注：在直线上点击鼠标左键并拖动，然后移动到水平方向上的位置释放鼠标左键，即可生成水平尺寸标注。
3. 垂直标注：类似水平标注，只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。
4. 角度标注：选中直线，然后右键点击，选择“角度标注”选项即可生成角度尺寸标注。
二、圆和弧的尺寸标注在CAD软件中，对于圆和弧的尺寸标注有自己独特的方法。
我们可以通过以下方式进行圆和弧的尺寸标注：成直径尺寸标注。
2. 半径标注：选中圆或弧，右键点击，选择“半径标注”选项即可生成半径尺寸标注。
3. 弦长标注：选中弧，右键点击，选择“弦长标注”选项即可生成弦长尺寸标注。
4. 圆心角标注：选中弧，右键点击，选择“圆心角标注”选项即可生成圆心角尺寸标注。
三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线，其尺寸标注稍有不同：1. 总长标注：选中多段线，右键点击，选择“总长标注”选项即可生成总长尺寸标注。
2. 每段长度标注：选中多段线，右键点击，选择“每段长度标注”选项即可将每个线段的长度标注出来。
四、圆角和倒角的尺寸标注在CAD软件中，我们常常需要对图形边缘进行圆角或倒角处理。
对于这种情况，我们可以通过以下方法进行尺寸标注：1. 圆角标注：选中圆角，右键点击，选择“圆角标注”选项即可生成圆角的尺寸标注。
倒角的尺寸标注。
五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注，我们可以通过以下方法进行：1. 短轴和长轴标注：选中椭圆，右键点击，选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。
CAD标注设置方法
CAD标注设置方法一、标注文字样式设置在CAD软件中，可以通过设置文字样式来调整标注文字的字体、大小、颜色等属性。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标，并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“标注”选项卡，并点击“新建...”按钮创建一个新的文字样式，然后设置字体、大小、颜色等属性。
4.点击“确定”按钮保存设置，并将该文字样式应用到需要标注的文字上。
二、标注尺寸样式设置在CAD软件中，可以通过设置尺寸样式来调整标注尺寸的外观、单位、精度等属性。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标，并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“尺寸”选项卡，并点击“新建...”按钮创建一个新的尺寸样式，然后设置标注线类型、箭头样式、单位、精度等属性。
4.点击“确定”按钮保存设置，并将该尺寸样式应用到需要标注的尺寸上。
三、标注尺寸设置在CAD软件中，可以通过直接标注和自动标注两种方法来设置标注尺寸。
具体步骤如下：1.直接标注：选择“标注”工具栏中的“尺寸”或“注释”命令，然后选择需要标注的两个点，CAD软件会自动计算并在图纸上显示尺寸标注。
2.自动标注：选择“标注”工具栏中的“自动标注”命令，然后在图纸上选择需要标注的对象，CAD软件会根据对象的属性和设置的尺寸样式自动添加标注。
四、标注层设置在CAD软件中，可以通过设置标注对象的图层来控制标注的显示和隐藏。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的右下角找到“图层”工具栏，并点击打开“图层管理器”对话框。
3.在“图层管理器”对话框中创建一个新的标注图层，并设置其颜色、线型等属性。
4.选择需要标注的对象，然后将其移动到标注图层上。
5.根据需要调整图层的显示和隐藏状态，以控制标注的显示效果。
cad中的标注样式怎么设置
cad中的标注样式怎么设置篇一：cad标注样式的设置 CAD标注样式的设置 CAD画图可能很多人都会，但是标注确实是一个大问题，通过阅读了CAD绘图的资料，对标注样式的设置做一个小小的总结，希望能为其他人提供一些帮助。
为了满足灵活标注尺寸的需要，我们要创建多个标注尺寸。
设置标注样式要新建四个样式：机械标注样式（主要的样式）、径向标注补充样式、线性直径标注样式、隐藏标注样式。
第一，创建机械标注样式。
1. 在“标注样式管理器”中，单击“新建”按钮。
2. 在“新样式名”文本框中输入“机械标注样式”，单击”确定” 3.“直线”选项卡的设置为? “线性间距”文本框：输入“12” ? “超出尺寸线”文本框：输入“3” ? “起点偏移”文本框：输入“0” 4.“箭头”选项卡设置为? “箭头大小”文本框：输入“4” 5.“文字”选项卡设置为? “文字样式”下拉列表框：选择“字母与数字样式”。
如果没有的话就自己设置一个“字母与数字标注样式”。
? “尺寸偏移”文本框：输入“1” ? “文字对齐”选项区：选中“ISO 标准” 6.“主单位”选项卡设置为? “精度”下拉列表框：选择“0.0”? “小数分隔符”下拉框：选择“‘.’”。
7.单击“确定” 第二、“机械标准样式”适用于一般线性标注和径向标注，但当标注的线性尺寸较小时尺寸文字也将象径向尺寸一样标注在一条水平线上，这样就需要修改。
1. 在“标注样式管理器”中，选中“机械标注样式”，单击“新建”。
2. 弹出的对话框中的“用于”下拉列表框：选中“线性标注”，单击“继续”。
3. 弹出“新建标注样式”对话框：4. “文字”选项卡设置为：? “文字对齐”选项区：选中“与尺寸线对齐” 5.单击“确定” （这样就在“机械标注样式”中增加了适用于“线性”的标注样式） 6.在“标注样式管理器”中，选中“机械标注样式”，单击“新建”。
（国家标准规定角度标注文字应水平书写，即可以在尺寸线外侧，也可以在尺寸线中断处，但为和线性标注尺寸统一，角度标注文字一般设置在尺寸线外部。
CAD中尺寸标注和标尺的设置
CAD中尺寸标注和标尺的设置在使用CAD软件进行设计和绘图时，尺寸标注和标尺是非常重要的工具。
它们可以帮助我们准确地标注和度量图纸上的各个元素及其尺寸。
本文将介绍CAD中如何设置尺寸标注和标尺，以及相关的使用技巧。
首先，我们来看看在CAD中如何设置尺寸标注。
首先，选择“标注”工具栏上的“尺寸标注”命令。
然后在图纸上选择一个需要标注尺寸的元素，CAD将自动生成一个尺寸标注线和文字。
我们可以通过移动、旋转和编辑工具来调整尺寸标注的位置和方向。
此外，我们还可以在命令行中输入特定的数值来设定尺寸标注的精确尺寸。
在设置尺寸标注时，我们可以选择不同的标注样式和尺寸单位。
CAD提供了多种标注样式，如水平线标注、垂直线标注、对齐标注等，可以根据需要选择合适的样式。
此外，CAD还支持英制和公制两种尺寸单位，可以根据不同的工程要求进行选择和转换。
在绘制图纸时，有时我们需要使用标尺来辅助测量和绘制。
CAD中的标尺可以在绘图界面上显示水平和垂直的刻度线，以帮助我们准确地定位和测量图纸上的元素。
要设置标尺，我们可以选择“视图”菜单中的“标尺”选项，然后在弹出的对话框中设置标尺的显示和刻度单位。
除了设置标尺的显示外，CAD还提供了一些有用的标尺技巧。
例如，我们可以使用标尺右键菜单上的“锁定”选项来固定标尺的位置，以防止在绘图过程中意外移动或隐藏。
我们还可以通过调整标尺上的刻度密度来控制显示的精度，以适应不同的绘图需求。
尺寸标注和标尺是CAD软件中非常常用的工具，能够帮助我们实现精确度和可读性。
合理设置和运用这些工具可以提高我们绘图的效率和准确性。
希望本文介绍的CAD中尺寸标注和标尺的设置方法和使用技巧能对你有所帮助。
请记住，不断的实践和尝试才能够掌握这些工具的使用技巧，希望你能够在日常的工程设计中善用它们。
