路灯照明计算书

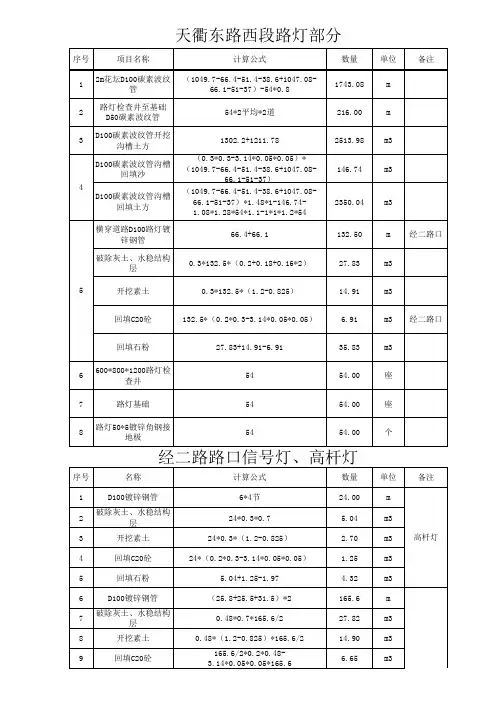

路灯工程量计算书
2350.04
m3
132.50 27.83 14.91 6.91 35.83 54.00 54.00 54.00
m m3 m3 m3 m3 座 座 个
经二路口
经二路口
经二路路口信号灯、高杆灯
序号 1 2 3 4 5 6 7 8 9 名称 D100镀锌钢管 破除灰土、水稳结构 层 开挖素土 回填C20砼 回填石粉 D100镀锌钢管 破除灰土、水稳结构 层 开挖素土 回填C20砼 计算公式 6*4节 24*0.3*0.7 24*0.3*（1.2-0.825） 24*（0.2*0.3-3.14*0.05*0.05） 5.04+1.25-1.97 （25.8+25.5+31.5）*2 0.48*0.7*165.6/2 0.48*（1.2-0.825）*165.6/2 165.6/2*0.2*0.483.14*0.05*0.05*165.6 数量 24.00 5.04 2.70 1.25 4.32 165.6 27.82 14.90 6.65 单位 m m3 m3 m3 m3 m m3 m3 m3 高杆灯 备注
7.1+11.8+7.7+13.20+6.6
数量 430.2 72.27 38.72 17.27 93.72 51.3 7.695 7.59
46.4
单位 m m3 m3 m3 m3 m m3 m3 m m3 m3 座 座 座 座
备注
信号灯
0.3*0.3*46.4 4.18-3.14*0.025*0.025*46.4
4.18 4.09 2.00 4.00 2.00 4.00
中傲路口信号灯、高杆灯
序号 1 2 3 名称 D100碳素波纹管 开挖素土 回填素土 计算公式 10.2*2+2*2+4.4 （10.2+2+4.4）*0.3*0.4 1.992-3.14*0.05*0.05*（10.2+2+4.4） 数量 28.8 1.992 1.86 单位 m m3 m3 备注
路灯基础计算书(自编)
4.5
灯臂1长度（m）：
0.8
灯臂1外径 （m）：
0.05
灯臂2长度（m）：
0.8
灯臂2外径 （m）：
0.05
风压（kPa）：
0.5
底盘长度（m）： 螺栓型号： 螺栓最大允许拉力值=
0.4
底盘宽度 （m）：
M16
螺栓与底盘边缘 距离（m）：
22.564 KN
0.4
底盘厚度 （m）：
0.05 螺栓个数：
r1＝D1÷2＝
螺栓分布半径（m）： r2＝D2÷2＝
0.055 0.212
螺栓的间隔θ：
360÷螺栓个数=
90
第1个螺栓在旋转轴的另一侧。
第1对螺栓到旋转轴的距离为:Y（1）
0.055
最后一个螺栓到旋转轴的距离为Ymax＝Y（2）
0.267
Σ{[Y(i)]2 }＝ 螺栓的最大拉力：Nmax＝MΣ×Ymax÷Σ{[Y(i)]2

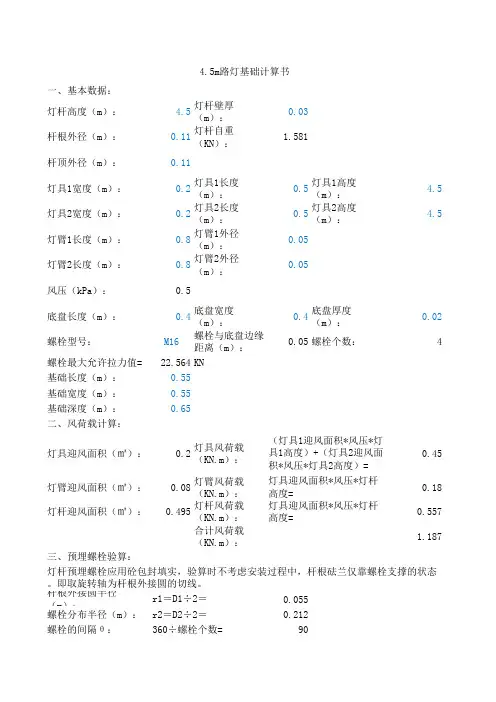

4.5m路灯基础计算书
一、基本数据： 灯杆高度（m）： 杆根外径（m）：
4.5
灯杆壁厚 （m）：
0.11
灯杆自重 （KN）：
0.03 1.581
杆顶外径（m）：
0.11
灯具1宽度（m）：
0.2
灯具1长度 （m）：
0.5
灯具1高度 （m）：
4.5
灯具2宽度（m）：
0.2
灯具2长度 （m）：
0.5
灯具2高度 （m）：
土压力
参数，
m—
按表 8.1.2得
m=48KN/
m³
修正后
fa —
的地基 承载力 特征
值；
上部结
F—
构传至 基础顶 面的竖
专业路灯计算书(带公式)
10
道路级别
车道数 （条） 大于等于6 小于6 大于等于6 小于6 大于等于4 小于4 大于等于4 小于4 大于等于2 小于2 大于等于2 小于2 道路宽度 （m） 路灯间距 （m） 路灯面积 电压降 （%/A km） 0.909 0.547 0.373
灯具功率 照明功率密 （W）-高 度值 压钠灯 1.05 1.25 0.7 0.85 0.7 0.85 0.45 0.55 0.55 0.6 0.45 0.5 21.6 30 648 618.5 736.4 412.4 500.7 412.4 500.7 265.1 324.0 324.0 353.5 265.1 294.5
红色的需要填写，蓝色的是设计需要的数据 先弄清楚道路等级和灯具的设计参数 非截光型 Hx（m） S（m） 0 0 0
路灯照度计算 39 20 30 2 300 120
投光灯照度计算 12250 50 0.049 5000 备注，停车 场和交汇区 适用本公式
泄露电流 电缆长度 （mA/km） （km） 56 62 70 0.5 0.5 0.5
线路电流（A） 5 5 5
总电压降 总泄露电 流 （%） （mA） 2.2725 28 1.3675 0.9325 31 35
注：线路电压降需满足小于5%，漏电整定值要大于2倍泄露电流计算值
中高杆灯与路口适用配合表 路口设置灯 每套灯具光 路灯最大 每套灯具的 最低照度交汇口 杆的数量 源数量 面积值 功率（W） （Lx） （个） （个） （m2） 路口 (m*m)
2 2 3 4 4 4
2 3 3 3 4 6
400 400 400 400 400 400
50 50 50 50 50 50
653.1 979.6 1469.4 1959.2 2612.2 3918.4
路灯基础计算书

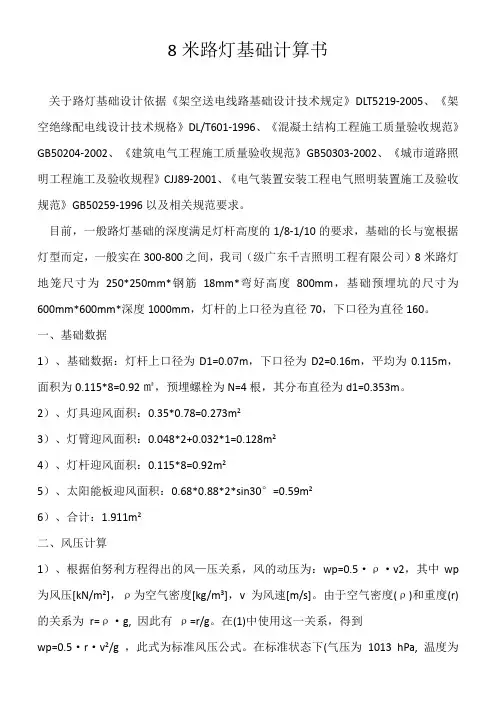

8米路灯基础计算书关于路灯基础设计依据《架空送电线路基础设计技术规定》DLT5219-2005、《架空绝缘配电线设计技术规格》DL/T601-1996、《混凝土结构工程施工质量验收规范》GB50204-2002、《建筑电气工程施工质量验收规范》GB50303-2002、《城市道路照明工程施工及验收规程》CJJ89-2001、《电气装置安装工程电气照明装置施工及验收规范》GB50259-1996以及相关规范要求。
目前，一般路灯基础的深度满足灯杆高度的1/8-1/10的要求，基础的长与宽根据灯型而定，一般实在300-800之间，我司（级广东千吉照明工程有限公司）8米路灯地笼尺寸为250*250mm*钢筋18mm*弯好高度800mm，基础预埋坑的尺寸为600mm*600mm*深度1000mm，灯杆的上口径为直径70，下口径为直径160。
一、基础数据1）、基础数据：灯杆上口径为D1=0.07m，下口径为D2=0.16m，平均为0.115m，面积为0.115*8=0.92㎡，预埋螺栓为N=4根，其分布直径为d1=0.353m。
2）、灯具迎风面积：0.35*0.78=0.273m23）、灯臂迎风面积：0.048*2+0.032*1=0.128m24）、灯杆迎风面积：0.115*8=0.92m25）、太阳能板迎风面积：0.68*0.88*2*sin30°=0.59m26）、合计：1.911m2二、风压计算1）、根据伯努利方程得出的风—压关系，风的动压为：wp=0.5·ρ·v2，其中wp 为风压[kN/m2]，ρ为空气密度[kg/m3]，v为风速[m/s]。
由于空气密度(ρ)和重度(r)的关系为r=ρ·g, 因此有ρ=r/g。
在(1)中使用这一关系，得到wp=0.5·r·v2/g ，此式为标准风压公式。
在标准状态下(气压为1013 hPa, 温度为15℃), 空气重度r=0.01225 [kN/m3]。
路灯结构计算书
路灯结构计算书工程号：编制人：专业负责人：审核人：1概况本计算书对XX地区杆高为8m的双叉路灯进行结构验算。
2设计依据2.1路灯数据LED灯距离地面高为8m，灯杆采用稍径为100mm，根径为180mm，壁厚为5mm的锥形钢杆；单盏灯具迎风面积为0.30m2，重200N；单侧灯臂迎风总面积为0.164m2，重为78.2N；砼基础尺寸为1.10×1.10×1.10m，地脚螺栓型号为M24，数量n=4，分布直径Dr为400mm。
2.2自然条件XX基本风压W0=800N/m2，地基土为硬塑土，地基承载力fa0=120KPa,地面粗糙度考虑近海海面和海岛、海岸、湖岸地区为A类，地下水埋深大于2m,地基土容重为γs=18KN/m3。
2.3计算依据《建筑结构荷载规范》(GB50009-2012)《高耸结构设计规范》(GB50135-2006)《钢结构设计规范》(GB50017-2015)《架空输电线路基础设计技术规程》(DLT 5219-2014)《钢结构单管通信塔技术规程》(CECS 236-2008)3荷载计算3.1永久荷载1）灯杆重量计算公式:G灯杆=π(d+D-2t)tHγ/2=1331.7N式中:灯杆稍部直径d=100mm灯杆根部直径D=180mm灯杆壁厚t=5mm灯杆高度H=8000mm材料容重γ=7.85E-05N/mm32）基础顶面竖向荷载计算公式:GK1=ΣG灯臂+ΣG灯具+G灯杆+G法兰盘+G钢板=2771.3N式中:灯臂重量G灯臂=78.2N灯具重量G灯具=200N法兰盘重量G法兰盘=392.5N预埋钢板重量G钢板=490.6N 3.2风荷载1）风荷载标准值计算公式；Wk =βgμzμsw=614.4N/m2式中：Wk风荷载标准值W基本风压βg风振系数，对高度小于30m的构筑物取1.0μz风荷载体型系数，取0.60μs风压高度变化系数，取1.282）灯具、灯臂、立柱风荷载计算公式：FWi =γγqWkAi式中：结构重要性系数γ=1.00可变荷载分项系数γq=1.40单盏灯具迎风面积A灯具=0.30m2单侧灯臂迎风面积A灯臂=0.164m2立柱迎风面积A立柱=1.120m2单盏灯具Fw1=1.0×1.4×614.4×0.30=258.0N单侧灯臂Fw2=1.0×1.4×614.4×0.164=141.1N灯杆Fw3=1.0×1.4×614.4×1.120=963.4N3）立柱底部水平力及弯矩计算公式M=ΣFwi ×hi=9872.3N.mF=ΣFwi=1761.6N式中：Fwi灯具、灯臂、立柱的所受的风荷载hi灯具、灯臂、立柱受风荷载集中点到立柱底的距离灯具、灯臂受风荷载高度hi=8m灯杆重心到根部高度hi=(2d+D)H/(3d+3D)=3.619m4灯杆强度验算4.1根部截面验算1）截面数据截面积A=π(D2-(D-2t)2)/4=2.75E+03mm2截面抗弯模量W=π(D4-(D-2t)4)/32D=1.17E+05mm22）正应力验算计算公式σmax=M/W=84.38MPa<[σ]= 215.0MPa，满足设计要求3）剪应力验算计算公式τmax=2F/A=1.28MPa<[τ] =125.00MPa，满足设计要求4.2开孔截面验算危险截面为灯杆底端筋板上部开孔处的截面，取距法兰盘底向上0.4m处的截面,偏安全考虑，弯矩剪力采用灯杆根部数据。
路灯基础计算书
Ö = 1 + 2 ´ 2.5 ´ 0.23 ´ 0.26 ´
2
1 + 1.41
= 1.51
根据《荷载规范》公式8.1.1-1
wk=β zμ sμ zw0=1.51×0.80×0.65×0.55=0.43kN/m2
2、路灯基础承载力计算： 2.1已知条件
基础宽度 基础长度 基础埋深 结构类型 2.2计算过程和计算结果 2.21基础底面受力
p
x1
2
p
133.87
R=
6 z1
=
4/3 2
1 +x 1
´ 6 ´ 0.01
4/3 = 1.41
2
1 + 133.87
1.2.4风振系数
根据《荷载规范》公式8.4.3
峰值因子g取2.5
10m高度名义湍流强度I10取0.23
风振系数
Ö b z = 1 + 2g I 10 B z
2
1+R
1.2.5风荷载标准值
0.65
1.2.3脉动风荷载的共振分量因子
结构第1阶自振频率f1=1/T1=1/0.41=2.43Hz
根据《荷载规范》公式8.4.4
地面粗糙度修正系数kw=0.54
30 f 1 30 ´ 2.432
Ö x1 = kw w0 =Ö 0.54 ´ 0.55 = 133.87
脉动风荷载的共振分量因子
Ö ( ) Ö ( ) 2
简称《抗震规范》
5、《钢结构设计规范》(GB50017-2003)，
简称《钢规范》
6、《高耸结构设计规范》（GB50135-2006）
简称《高耸规范》
二、设 计 资 料
路灯各部位尺寸见图1
12米路灯计算书
2
Rh Rha =
0.75 3 EI
x
0a
（5.7.2-2） ρg=0.0065
b0=0.7-0.04×2=0.62m αE=（2.0×105）/（2.8×104）=7.14 b W0= [b2+2(αE-1) ρgb02] 6 0.7 = [0.72+2×(7.14-1)×0.0065×0.622] 6 =0.117[0.49+0.031] =0.061m3 I0=W0b0/2=0.061×0.62/2=0.0189m4 EI=0.85EcI0=0.85×2.8×1010×0.0189=0.045×1010N·m2
0.75 0.43 0.045 1010 Rha = 0.006 36.75 103 N 36.75kN 3.526
Hk=Vk=0.887kN≤Rh 满足要求！
路灯顶部（灯盘处）水平位移计算
计算过程详后续理正工具箱生成的计算书，由计算书中算得结果可得： 桩顶转角 θ=0.887×3.619×10-4+7.37×2.375×10-4=2.07×10-3rad 路灯顶部位移=桩顶位移+由桩顶转角带来的位移 V=△+θ·H =3.3+2.07×10-3×12000=28.4mm。
基础埋深：h=2.3m； 基础边长（正方形） ：a=0.7m； 基本风压：ω0=0.5kN/m2 ，假定为广州地区。
四、荷载计算
由挑臂和灯盘产生的弯矩： M1=0.2×2.5/2+0.38×2.5 =1.2kN·m 由安装偏心误差产生的弯矩（偏心假设 0.2m） ： M2=2.02×0.2/2+（0.20+0.38）×0.2=0.318kN·m 风荷载计算（以建筑结构荷载规范 GB50009-2001 为计算依据） ： ωk=βzμsμzω0 （荷载规范 7.1.1-1 式） 查附表 D4，得ω0=0.5kN/m2； 地面粗糙度属 C 类，查表 7.2.1 得 μz=0.74；
8米路灯基础计算书
8米路灯基础计算书关于路灯基础设计依据《架空送电线路基础设计技术规定》DLT5219-2005、《架空绝缘配电线路设计技术规程》DL/T601—1996、《混凝土结构工程施工质量验收规范》GB50204-2002、《建筑电气工程施工质量验收规范》GB50303-2002、《城市道路照明工程施工及验收规程》CJJ89-2001、《电气装置安装工程电气照明装置施工及验收规范》GB50259——96以及相关规范要求。
目前，一般路灯基础的深度满足灯杆高度的1/6~1/8要求，基础的长与宽根据路灯的灯型而定一般是600mm-800mm之间。
华为项目8米太阳能基础规格900*900*1200mm，其预埋螺杆4-Ｍ18Ｘ850。
灯杆上口径Ø100,下口径Ø200。
1、基本数据1）、基本数据:灯杆上口径D1＝0.1m,下口径D2=0.2m，平均0.15m，面积8*0.15＝1.2m2，预埋螺栓N＝4根，其分布直径d1＝0.44m。
2）、灯具迎风面积：0.55*0.35*2个灯＝0.39m23)、灯臂迎风面积：3.2*0.06+2.5*0.048＝0.32m24）、灯杆迎风面积：8*0.15＝1.2m25）、太阳能板迎风面积：1.63*1.59*Sin25=1.09m22、风压计算1）、按风速40m/s计算，风压为Wk=402/1600=1.0kPa3、风荷载计算1）、灯具：0.39*1.0*8＝3.12kN.m2）、灯臂：0.32*1.0*8＝2.56kN.m3）、灯杆：1.2*1.0*8/2＝4.8kN.m4）、太阳能板：1.09*1.0*8=8.72kN.m小计：19.20kN.m4、预埋螺栓验算灯杆预埋螺栓应用砼包封填实，验算时不考虑安装过程中，杆根砝兰仅靠螺栓支撑的状态。
即取旋转轴为杆根外接圆的切线。
杆根外接圆半径r1＝D2÷2＝0.2÷2＝0.1m;螺栓分布半径r2＝d1÷2＝0.44÷2＝0.22m螺栓的间隔θ＝360÷4＝90度第1个螺栓在旋转轴的另一侧。
