201x-201X学年高中物理第1章电磁感应习题课3楞次定律的应用练习教科版选修3
习题课楞次定律的应用一、基础练1．如图所示，无限大磁场的方向垂直于纸面向里，A图中线圈在纸面内由小变大(由图中实线矩形变成虚线矩形)，B图中线圈正绕a点在平面内旋转，C图与D图中线圈正绕OO′轴转动，则线圈中不能产生感应电流的是( )答案 B解析选项A中线圈面积S变化；选项C、D中线圈面与磁感应强度B的夹角变化，都会导致穿过线圈的磁通量变化而产生感应电流．选项B中，B、S及两者夹角均不变，穿过线圈的磁通量不变，不产生感应电流．2．水平固定的大环中通过恒定的强电流I，从上向下看为逆时针方向，如图1所示，有一小铜环，从上向下穿过大圆环，且保持环面与大环平行且共轴，下落过程中小环中产生感应电流的过程是( )图1A．只有小环在接近大环的过程中B．只有小环在远离大环的过程中C．只有小环在经过大环的过程中D．小环下落的整个过程答案 D解析由环形电流磁感线的分布可知小环在运动过程中无论是接近还是远离大环，小环的磁通量均在变化，所以小环下落的整个过程均能产生感应电流．故选D.3．如图2所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场( )图2A.线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→dB.线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→aC．受磁场的作用，线框要发生转动D．线框中始终没有感应电流答案 D解析由于线框从两极间中心上方某处开始下落，根据对称性知，下落过程中穿过abcd 的磁通量始终是零，没有变化，所以始终没有感应电流，因此不会受磁场的作用．故选项D 正确．4．如图3所示，当磁铁运动时，流过电阻的电流由A经R到B，则磁铁的运动可能是( )图3A．向下运动B．向上运动C．向左平移D．向右平移答案BCD R→R→B，应用安培定则得知感应电流在螺线管内产生的磁场方向向下；(2)由楞次定律判断得螺线管内的磁通量变化应是向下的减小或向上的增加；(3)由条形磁铁的磁感线分布知螺线管内原磁场方向是向下的，故应是磁通量减小，磁铁向上运动、向左或向右平移都会导致通过螺线管内的向下的磁通量减小．5．在图4中，MN为一根固定的通有恒定电流I的长直导线，导线框abcd与MN在同一竖直平面内(彼此绝缘)，当导线框以竖直向下的速度v经过图示位置时，线框中感应电流方向如何？图4答案abcda解析MN中的电流在MN上方和下方的磁场如图所示．“·”表示磁感线垂直于纸面向外，“×”表示磁感线垂直于纸面向里，线框在图示位置时，线框在MN上面的部分与MN 间所包围的“·”的磁感线将要减少，线框在MN下方的部分与MN间所包围的“×”将要增多，总的来说，线框所围面积的“·”将要减少，“×”将要增多，根据“增反减同”这一口诀，可知感应电流的磁场方向与“·”同向，与“×”反向，由右手螺旋定则可知线框中感应电流方向为abcda.二、提升练6．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图5所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，则( )图5A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大答案BC解析选取A环为研究对象，若A环带正电，且转速增大，则使穿过环面的磁通量向里增加．由楞次定律知，B环中感应电流的磁场方向向外，B环中感应电流的方向应为逆时针方向，故A错误，B正确；若A环带负电，且转速增大，则使穿过环面的磁通量向外增加，由楞次定律知，B环中感应电流的磁场方向向里，B环中感应电流的方向应为顺时针方向，故C正确，D错误．7．如图6所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好，匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略，当导体棒向左滑动时，下列说法正确的是( )图6A．流过R的电流为由d到c，流过r的电流为由b到aB．流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流过r的电流为由a到b答案 B解析根据磁场方向和导体棒的运动方向，用右手定则可以判断出在PQ中产生的感应电动势的方向由P指向Q，即导体棒下端电势高、上端电势低，所以在接入R的闭合电路中，电流由c流向d，在接入r的闭合电路中，电流由b流向a.8．如图7所示，金属裸导线框abcd放在水平光滑金属导轨上，在磁场中向右运动，匀强磁场垂直水平面向下，则( )图7A．G1表的指针发生偏转B．G2表的指针发生偏转C．G1表的指针不发生偏转D．G2表的指针不发生偏转答案AB解析ab导线与G电表形成回路，导线框向右运动时，回路中磁通量增加，产生感应电流，故两电表均有电流．9．如图8所示，在空间中存在两个相邻的、磁感应强度大小相等、方向相反的有界匀强磁场，其宽度均为L.现将宽度也为L的矩形闭合线圈，从图示位置垂直于磁场方向匀速拉过磁场区域，则在该过程中，能正确反映线圈中所产生的感应电流或其所受的安培力随时间变化的图象是( )图8答案 D解析由楞次定律可知，当矩形导线框进入磁场和出磁场时，磁场力总是阻碍物体的运动，方向始终向左，所以外力F始终水平向右，因安培力的大小不同，故选项D是正确的，选项C是错误的．当矩形导线框进入磁场时，由法拉第电磁感应定律判断，感应电流的大小在中间时是最大的，所以选项A、B是错误的．点评题中并没有明确电流或安培力的正方向，所以开始时取正值或负值都可以，关键是图象能否正确反映过程的特点．图910．如图9所示，一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方，直导线与圆环在同一竖直面内，当通电直导线中电流增大时，弹性圆环的面积S和橡皮绳的长度l将( )A．S增大，l变长B．S减小，l变短C．S增大，l变短D．S减小，l变长答案 D解析当通电直导线中电流增大时，穿过金属圆环的磁通量增大，金属圆环中产生感应电流，根据楞次定律，感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍；二是用远离直导线的方法进行阻碍，故D正确．11．如图10所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力N及在水平方向运动趋势的正确判断是( )图10A．N先小于mg后大于mg，运动趋势向左B．N先大于mg后小于mg，运动趋势向左C．N先小于mg后大于mg，运动趋势向右D．N先大于mg后小于mg，运动趋势向右答案 D解析 本题考查电磁感应有关的知识，为中等难度题目．条形磁铁从线圈正上方等高快速经过时，通过线圈的磁通量先增加后减小．当通过线圈的磁通量增加时，为阻碍其增加，在竖直方向上线圈有向下运动的趋势，所以线圈受到的支持力大于其重力，在水平方向上有向右运动的趋势．当通过线圈的磁通量减小时，为阻碍其减小，在竖直方向上线圈有向上运动的趋势，所以线圈受到的支持力小于其重力，在水平方向上有向右运动的趋势．综上所述，线圈所受到的支持力先大于重力后小于重力，运动趋势总是向右．12．如图11所示，在匀强磁场中放置一个电阻不计的平行金属导轨，导轨跟大线圈M 相连，导轨上放一根导线ab ，磁感线垂直于导轨所在平面，欲使M 所包围的小闭合线圈N 产生顺时针方向的感应电流，则导线的运动情况可能是( )图11A ．匀速向右运动B ．加速向右运动C ．减速向右运动D ．加速向左运动答案 CD解析 N 中产生顺时针方向的感应电流，必须是M 中顺时针方向的电流减小，或逆时针方向的电流增大，故选项C 、D 满足这一要求．13．如图12甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示．在0～T 2时间内，直导线中电流方向向上，则在T2～T 时间内，线框中感应电流的方向与所受安培力方向正确的是( )图12A ．感应电流方向为顺时针，线框受安培力的合力方向向左B ．感应电流方向为逆时针，线框受安培力的合力方向向右C ．感应电流方向为顺时针，线框受安培力的合力方向向右D ．感应电流方向为逆时针，线框受安培力的合力方向向左答案 C解析 在T2～T 时间内，直导线中的电流方向向下且增大，穿过线圈的磁通量垂直纸面向外且增加，由楞次定律知感应电流方向为顺时针，线框所受安培力由左手定则可知向右，所以C 正确．点评 右手定则适用于闭合电路部分导体切割磁感线产生感应电流的情况；左手定则适用于通电导体在磁场中的受力情况．应用时应注意抓住“因果关系”，即“因动而电”用右手，“因电而动”用左手．14．某同学在实验室里熟悉各种仪器的使用，他将一条形磁铁放在水平转盘上，如图13甲所示，磁铁可随转盘转动，另将一磁感应强度传感器固定在转盘旁边．当转盘(及磁铁)转动时，引起磁感应强度测量值周期性地变化，该变化的周期与转盘转动周期一致．经过操作，该同学在计算机上得到了如图乙所示的图象．该同学猜测磁感应强度传感器内有一线圈，当测得的磁感应强度最大时就是穿过线圈的磁通量最大时．按照这种猜测( )图13A ．在t ＝0.1s 时刻，线圈内产生的感应电流的方向发生了变化B ．在t ＝0.15s 时刻，线圈内产生的感应电流的方向发生了变化C ．在t ＝0.1s 时刻，线圈内产生的感应电流的大小达到了最大值D ．在t ＝0.15s 时刻，线圈内产生的感应电流的大小达到了最大值答案 AC解析 根据图象可知，0.1s 为磁感应强度最大的位置，并且突然从增大变为减小，所以感应电流应该最大并且改变方向．15．如图14所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m ，导轨平面与水平面成θ＝37°角，下端连接阻值为R 的电阻．匀强磁场方向与导轨平面垂直，质量为0.2kg 、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25.图14(1)求金属棒沿导轨由静止开始下滑时的加速度大小．(2)当金属棒下滑速度达到稳定时，电阻R 消耗的功率为8W ，求该速度的大小．(3)在上问中，若R ＝2Ω，金属棒中的电流方向由a 到b ，求磁感应强度的大小与方向．(g 取10m/s 2，sin37°＝0.6，cos37°＝0.8)答案 (1)4m/s 2 (2)10 m/s (3)0.4T 方向垂直导轨平面向上解析 (1)金属棒开始下滑的初速度为零，根据牛顿第二定律得mg sin θ－μmg cos θ＝ma ①由①式解得a ＝10×(0.6－0.25×0.8) m/s 2＝4 m/s 2②(2)设金属棒运动达到稳定时，速度为v ，所受安培力为F ，棒在沿导轨方向受力平衡 mg sin θ－μmg cos θ－F ＝0③此时金属棒克服安培力做功的功率等于电路中电阻R 消耗的电功率Fv ＝P ④由③④两式解得：v ＝P F ＝80.2×10×0.6－0.25×0.8m/s＝10m/s ⑤(3)设电路中电流为I ，两导轨间金属棒的长为L ，磁场的磁感应强度为B I ＝BLv R⑥ P ＝I 2R ⑦由⑥⑦两式解得：B ＝PR vL ＝8×210×1T ＝0.4T 磁场方向垂直导轨平面向上如有侵权请联系告知删除，感谢你们的配合！如有侵权请联系告知删除，感谢你们的配合！。

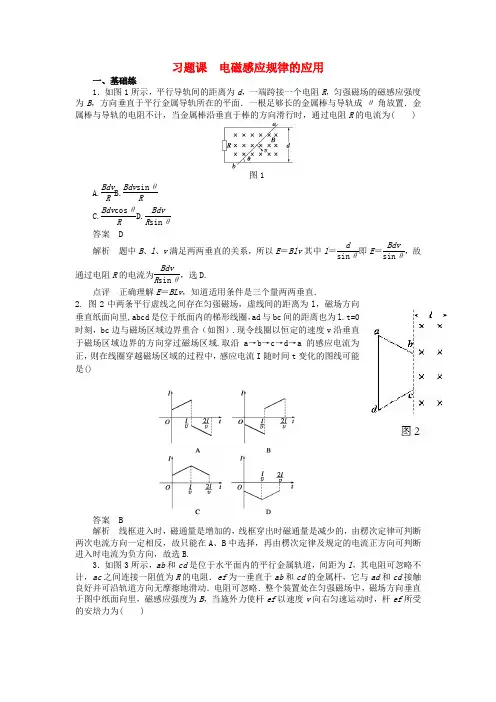

高中物理第一章电磁感应习题课电磁感应规律的应用练习教科版选修3_20114158.docx
习题课 电磁感应规律的应用一、基础练1．如图1所示，平行导轨间的距离为d ，一端跨接一个电阻R ，匀强磁场的磁感应强度为B ，方向垂直于平行金属导轨所在的平面．一根足够长的金属棒与导轨成θ角放置．金属棒与导轨的电阻不计，当金属棒沿垂直于棒的方向滑行时，通过电阻R 的电流为( )图1 A.Bdv R B.Bdv sin θRC.Bdv cos θRD.Bdv R sin θ 答案 D解析 题中B 、l 、v 满足两两垂直的关系，所以E ＝Blv 其中l ＝d sin θ即E ＝Bdv sin θ，故通过电阻R 的电流为BdvR sin θ，选D.点评 正确理解E ＝BLv ，知道适用条件是三个量两两垂直． 2. 图2中两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里,abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l.t=0时刻，bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I 随时间t 变化的图线可能是()答案 B解析 线框进入时，磁通量是增加的，线框穿出时磁通量是减少的，由楞次定律可判断两次电流方向一定相反，故只能在A 、B 中选择，再由楞次定律及规定的电流正方向可判断进入时电流为负方向，故选B.3．如图3所示，ab 和cd 是位于水平面内的平行金属轨道，间距为l ，其电阻可忽略不计，ac 之间连接一阻值为R 的电阻．ef 为一垂直于ab 和cd 的金属杆，它与ad 和cd 接触良好并可沿轨道方向无摩擦地滑动．电阻可忽略．整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B ，当施外力使杆ef 以速度v 向右匀速运动时，杆ef 所受的安培力为( )图3 A.vB 2l 2R B.vBl RC.vB 2l RD.vBl 2R 答案 A4．如图4所示，先后两次将同一个矩形线圈由匀强磁场中拉出，两次拉动的速度相同．第一次线圈长边与磁场边界平行，将线圈全部拉出磁场区，拉力做功W 1、通过导线截面的电荷量为q 1，第二次线圈短边与磁场边界平行，将线圈全部拉出磁场区域，拉力做功为W 2、通过导线截面的电荷量为q 2，则( )图4A ．W 1>W 2，q 1＝q 2B ．W 1＝W 2，q 1>q 2C ．W 1<W 2，q 1<q 2D ．W 1>W 2，q 1>q 2答案 A解析 设矩形线圈的长边为a ，短边为b ，电阻为R ，速度为v ，则W 1＝BI 1ba ＝B ·Bav R ·a ·b ，W 2＝BI 2ba ＝B ·Bbv R·a ·b ，因为a >b ，所以W 1>W 2.通过导线截面的电荷量q 1＝I 1t 1＝Bav R ·b v＝q 2. 5．如图5所示，半径为a 的圆形区域(图中虚线)内有匀强磁场，磁感应强度为B ＝0.2T ，半径为b 的金属圆环与虚线圆同心、共面的放置，磁场与环面垂直，其中a ＝0.4m 、b ＝0.6m ；金属环上分别接有灯L 1、L 2，两灯的电阻均为2Ω.一金属棒MN 与金属环接触良好，棒与环的电阻均不计．图5(1)若棒以v 0＝5m/s 的速率沿环面向右匀速滑动，求棒滑过圆环直径OO ′的瞬间，MN 中的电动势和流过灯L 1的电流．(2)撤去中间的金属棒MN ，将左面的半圆弧O L 1O ′以MN 为轴翻转90°，若此后B 随时间均匀变化，其变化率为ΔB Δt ＝4πT/s ，求灯L 2的功率． 答案 (1)0.8V 0.4A (2)1.28×10－2W解析 (1)棒滑过圆环直径OO ′的瞬间，MN 中的电动势为动生电动势，E ＝B ·2a ·v ＝0.8V.流经L 1的电流I ＝E R L1＝0.4A (2)电路中的电动势为感生电动势，E ＝πa 22·ΔB Δt灯L 2的功率P 2＝⎝ ⎛⎭⎪⎫E R L1＋R L22R L2＝1.28×10－2W 点评 求电路中的电动势时，要分析清楚产生感应电动势的方式，若为导体切割磁感线类，宜用E ＝BLv 计算；若为磁场变化产生感生电场类，宜用E ＝nS ΔB Δt. 二、提升练 6．如图6所示，矩形线框abcd 的ad 和bc 的中点M 、N 之间连接一电压表，整个装置处于匀强磁场中，磁场的方向与线框平面垂直．当线框向右匀速平动时，下列说法中正确的是( )图6A ．穿过线框的磁通量不变化，MN 间无感应电动势B ．MN 这段导体做切割磁感线运动，MN 间有电势差C ．MN 间有电势差，所以电压表有示数D ．因为有电流通过电压表，所以电压表有示数答案 B解析 穿过线框的磁通量不变化，线框中无感应电流，但ab 、MN 、dc 都切割磁感线，它们都有感应电动势，故A 错，B 对．无电流通过电压表，电压表无示数，C 、D 错．7．如图7所示，线圈C 连接光滑平行导轨，导轨处在方向垂直纸面向里的匀强磁场中，导轨电阻不计，导轨上放着导体棒MN .为了使闭合线圈A 产生图示方向的感应电流，可使导体棒MN ( )图7A ．向右加速运动B ．向右减速运动C ．向左加速运动D ．向左减速运动答案 AD解析 N 再由右手定则判断MN 应向左运动，磁场减弱则电流减小故MN 应减速，故可判断MN 向左减速，同理可判断向右加速也可，故选A 、D.→N 再由右手定则判断MN 应向左运动，磁场减弱则电流减小故MN 应减速，故可判断MN 向左减速，同理可判断向右加速也可，故选A 、D.8．如图8所示，平行金属导轨与水平面成θ角，导轨与固定电阻R 1和R 2相连，匀强磁场垂直穿过导轨平面．有一导体棒ab ，质量为m ，导体棒的电阻与固定电阻R 1和R 2的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab 沿导轨向上滑动，当上滑的速度为v 时，受到安培力的大小为F .此时( )图8 A ．电阻R 1消耗的热功率为Fv /3B ．电阻R 2消耗的热功率为Fv /6C ．整个装置因摩擦而消耗的热功率为μmgv cos θD ．整个装置消耗的机械功率为(F ＋μmg cos θ)v答案 BCD解析 棒ab 上滑速度为v 时，切割磁感线产生感应电动势E ＝BLv ，设棒电阻为R ，则R 1＝R 2＝R ，回路的总电阻R 总＝32R ，通过棒的电流I ＝E R 总＝2BLv 3R，棒所受安培力F ＝BIL ＝2B 2L 2v 3R ，通过电阻R 1的电流与通过电阻R 2的电流相等，即I 1＝I 2＝I 2＝BLv 3R，则电阻R 1消耗的热功率P 1＝I 21R ＝B 2L 2v 29R ＝Fv 6，电阻R 2消耗的热功率P 2＝I 22R ＝Fv 6.棒与导轨间的摩擦力f ＝μmg cos θ，故因摩擦而消耗的热功率为P ＝fv ＝μmgv cos θ；由能量转化知，整个装置中消耗的机械功率为安培力的功率和摩擦力的功率之和P 机＝Fv ＋fv ＝(F ＋μmg cos θ)v .由以上分析可知，B 、C 、D 选项正确．点评 切割磁感线的导体相当于电源，电源对闭合回路供电．分析清楚整个过程中能量的转化和守恒，所有的电能和摩擦生热都来自于机械能，而转化的电能在回路中又转化为电热．9．如图9所示，一个半径为r 的铜盘，在磁感应强度为B 的匀强磁场中以角速度ω绕中心轴OO ′匀速转动，磁场方向与盘面垂直，在盘的中心轴与边缘处分别安装电刷．设整个回路电阻为R ，当圆盘匀速运动角速度为ω时，通过电阻的电流为________．图9答案 Br 2ω2R 解析 当铜盘转动时，产生的感应电动势相当于一根导体棒绕其一个端点在磁场中做切割磁感线的圆周运动，产生的电动势为E ＝12Br 2ω所以通过电阻的电流为Br 2ω2R. 10．如图10所示，在磁感应强度B ＝0.5T 的匀强磁场中，垂直于磁场方向水平放置着两根相距为h ＝0.1m 的平行金属导轨MN 与PQ ，导轨的电阻忽略不计．在两根导轨的端点N 、Q 之间连接一阻值R ＝0.3Ω的电阻，导轨上跨放着一根长为L ＝0.2m 、每米长电阻r ＝2.0Ω/m 的金属棒ab ，金属棒与导轨正交，交点为c 、d .当金属棒以速度v ＝4.0 m/s 向左做匀速运动时，试求：图10(1)电阻R 中电流的大小和方向；(2)金属棒ab 两端点间的电势差．Q答案（1）0.4A,方向为N →Q （2）0.32V解析 (1)在cNQd 构成的回路中，动生电动势E ＝Bhv ，由欧姆定律可得电流0.4E Bhv I A R hr R hr ===++0.4E Bhv I A R hr R hr===++ (2)a 、b 两点间电势差应由ac 段、cd 段、db 段三部分相加而成，其中cd 两端的电压U cd ＝IR .ac 、db 端电压即为其电动势，且有E ac ＋E db ＝B (L －h )v .故U ab ＝IR ＋E ac ＋E db ＝0.32V. 点评 无论磁场中做切割磁感线运动的导体是否接入电路，都具有电源的特征，接入电路后，其两端电压为路端电压，未接入电路时两端电压大小即为其电动势的大小．图1111．如图11所示，足够长的两根相距为0.5m 的平行光滑导轨竖直放置，导轨电阻不计，磁感应强度B 为0.8T 的匀强磁场的方向垂直于导轨平面．两根质量均为0.04kg 的可动金属棒ab 和cd 都与导轨接触良好，金属棒ab 和cd 的电阻分别为1Ω和0.5Ω，导轨最下端连接阻值为1Ω的电阻R ，金属棒ab 用一根细绳拉住，细绳允许承受的最大拉力为0.64N ．现让cd 棒从静止开始落下，直至细绳刚被拉断，此过程中电阻R 上产生的热量为0.2J(g 取10m/s 2)．求：(1)此过程中ab 棒和cd 棒产生的热量Q ab 和Q cd ；(2)细绳被拉断瞬间，cd 棒的速度v ；(3)细绳刚要被拉断时，cd 棒下落的高度h .答案 (1)0.2J 0.4J (2)3m/s (3)2.45m解析 (1)Q ab ＝Q R ＝0.2J ，由Q ＝I 2Rt ，I cd ＝2I ab .所以Q cd ＝I 2cd R cd I 2ab R ab Q ab ＝4×12×0.2J＝0.4J. (2)绳被拉断时BI ab L ＋mg ＝F T ，E ＝BLv,2I ab ＝E R cd ＋RR ab R ＋R ab解上述三式并代入数据得v ＝3m/s(3)由能的转化和守恒定律有mgh ＝12mv 2＋Q cd ＋Q ab ＋Q R 代入数据得h ＝2.45m12．磁悬浮列车的运行原理可简化为如图12所示的模型，在水平面上，两根平行直导轨间有竖直方向且等距离分布的匀强磁场B 1和B 2，导轨上有金属框abcd ，金属框宽度ab 与磁场B 1、B 2宽度相同．当匀强磁场B 1和B 2同时以速度v 0沿直导轨向右做匀速运动时，金属框也会沿直导轨运动，设直导轨间距为L ，B 1＝B 2＝B ，金属框的电阻为R ，金属框运动时受到的阻力恒为F ，则金属框运动的最大速度为多少？图12答案 4B 2L 2v 0－FR 4B 2L 2 解析 当磁场B 1、B 2同时以速度v 0向右匀速运动时，线框必然同时有两条边切割磁感线而产生感应电动势．线框以最大速度运动时切割磁感线的速度为v ＝v 0－v m当线框以最大速度v m 匀速行驶时，线框产生的感应电动势为E ＝2BLv 线框中产生的感应电流为I ＝E R线框所受的安培力为F 安＝2BIL线框匀速运动时，据平衡可得F 安＝F解得v m ＝4B 2L 2v 0－FR 4B 2L 2 点评 这是一道力、电综合题．它涉及力学中的受力分析及牛顿运动定律．解答的关键在于把新情景下的磁悬浮列车等效为有两条边切割磁感线的线框模型，分析运动情景，挖掘极值条件(线框做加速度越来越小的加速运动，当安培力等于阻力时，速度最大)，另外还要注意切割磁感线的速度为框与磁场的相对速度．精美句子1、善思则能“从无字句处读书”。
2021_2022学年高中物理第一章电磁感应4楞次定律课件教科版选修3_2
2.如图所示,金属环所在区域存在着匀强磁场,磁场方向垂直纸面向里。当磁感 应强度逐渐增大时,内、外金属环中感应电流的方向为 ( ) A.外环顺时针、内环逆时针 B.外环逆时针,内环顺时针 C.内、外环均为逆时针 D.内、外环均为顺时针
【解析】选B。首先明确研究的回路由外环和内环共同组成,回路中包围的磁场 方向垂直纸面向里且内、外环之间的磁通量增加。由楞次定律可知两环之间的 感应电流的磁场方向与原磁场方向相反,垂直于纸面向外,再由安培定则判断出 感应电流的方向是:在外环沿逆时针方向,在内环沿顺时针方向,故选项B正确。
3.一根导体棒ab在水平方向的匀强磁场中自由下落,并始终保持水平方向且与 磁场方向垂直。如图所示,则有 ( ) A.Uab=0 B.φa>φb,Uab保持不变 C.φa≥φb,Uab越来越大 D.φa<φb,Uab越来越大
【解析】选D。导体棒ab切割磁感线产生感应电动势,由右手定则可知,b点电势 高,a点电势低,即φa<φb,导体棒下落过程速度v越来越大,感应电动势E=BLv越 来越大,导体棒ab两端电势差Uab 越来越大,故D正确。
知识点二 楞次定律、右手定则、左手定则 1.楞次定适用 范围
应用
联系
楞次定律
右手定则
整个闭合回路
闭合回路的一部分,即做切割磁感线运动的 导体
各种电磁感应现象
只适用于部分导体在磁场中做切割磁感线 运动的情况
用于磁感应强度B随 时间变化而产生的电 用于导体切割磁感线产生的电磁感应现象 磁感应现象
2.适用范围:适用于_闭__合__电路部分导体_切__割__磁__感__线__产生感应电流的情况。
二、楞次定律 【情境思考】 在如图的实验中,磁铁向上、向下运动,穿过线圈的磁通量如何变化? 提示:向上运动,磁通量减少;向下运动,磁通量增多。

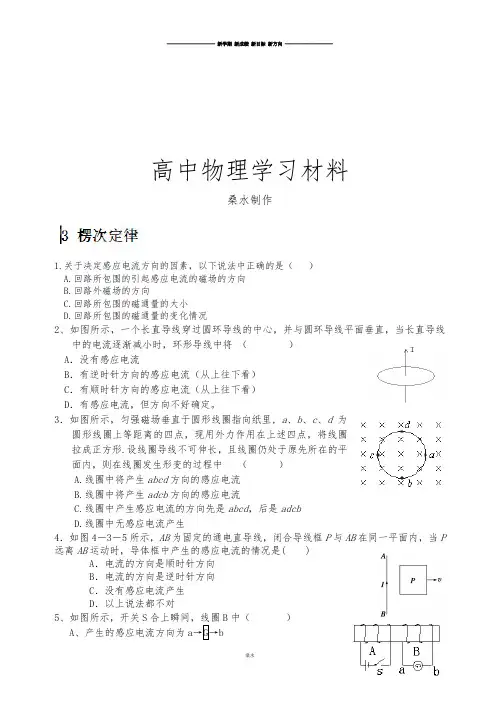

人教版高中物理选修1-1高二《电磁感应——3楞次定律》练习题.docx
高中物理学习材料桑水制作1.关于决定感应电流方向的因素，以下说法中正确的是（）A.回路所包围的引起感应电流的磁场的方向B.回路外磁场的方向C.回路所包围的磁通量的大小D.回路所包围的磁通量的变化情况2、如图所示，一个长直导线穿过圆环导线的中心，并与圆环导线平面垂直，当长直导线中的电流逐渐减小时，环形导线中将（）A．没有感应电流B．有逆时针方向的感应电流（从上往下看）C．有顺时针方向的感应电流（从上往下看）D．有感应电流，但方向不好确定。
3．如图所示，匀强磁场垂直于圆形线圈指向纸里, a、b、c、d为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形.设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中（）A.线圈中将产生abcd方向的感应电流B.线圈中将产生adcb方向的感应电流C.线圈中产生感应电流的方向先是abcd，后是adcbD.线圈中无感应电流产生4．如图4－3－5所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内，当P 远离AB运动时，导体框中产生的感应电流的情况是( )A．电流的方向是顺时针方向B．电流的方向是逆时针方向C．没有感应电流产生D．以上说法都不对5、如图所示，开关S合上瞬间，线圈B中（）A、产生的感应电流方向为a→G→bB、产生的感应电流方向为b→G→aC、无感应电流产生D、无法确定感应电流的方向6.如图所示，有一固定的超导圆环，在其右端放一条形磁铁，此时圆环中无电流，当把磁铁向右方移走时，由于电磁感应，在超导圆环中产生了一定的电流.则以下判断中正确的是（）A.此电流方向如箭头所示，磁铁移走后，此电流继续维持B.此电流方向与箭头方向相反，磁铁移走后，此电流很快消失C.此电流方向如箭头所示，磁铁移走后，此电流很快消失D.此电流方向与箭头方向相反，磁铁移走后，此电流继续维持7．如图所示，一水平放置的矩形闭合线框abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，如图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流（）A.沿abcd流动B.沿dcba流动C.由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D.由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动8.如图所示，由两条水平光滑导轨、一个电流表、一根导体棒AB构成一个闭合电路，整个装置处于一个垂直纸面向里的匀强磁场中，导体棒AB向右做切割磁感线运动，则（）A、可用右手定则判定导体棒AB中的感应电流方向B、不能用楞次定律判定导体棒AB中的感应电流方向C、导体棒AB中的感应电流方向是A→BD、导体棒AB中的感应电流方向是B→A9、分别用右手定则和楞次定律判定下图中直导体棒ab中的感应电流方向，标在图上。

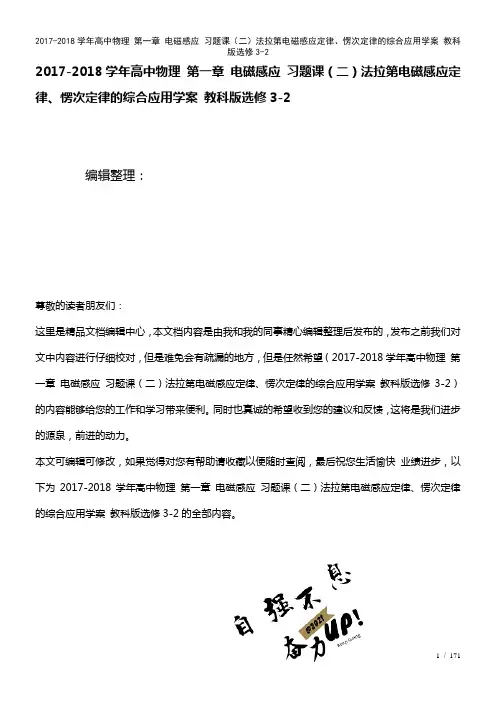

高中物理第一章电磁感应习题课(二)法拉第电磁感应定律、愣次定律的综合应用学案教科版选修3-2(20
2017-2018学年高中物理第一章电磁感应习题课（二）法拉第电磁感应定律、愣次定律的综合应用学案教科版选修3-2编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018学年高中物理第一章电磁感应习题课（二）法拉第电磁感应定律、愣次定律的综合应用学案教科版选修3-2）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018学年高中物理第一章电磁感应习题课（二）法拉第电磁感应定律、愣次定律的综合应用学案教科版选修3-2的全部内容。
习题课（二）法拉第电磁感应定律、愣次定律的综合应用［目标定位] 1。
进一步理解公式E＝n错误!与E＝BLv的区别和联系.能够应用两个公式求解感应电动势.2.掌握电磁感应现象中电路问题的分析方法和解题基本思路.3。
综合运用楞次定律和法拉第电磁感应定律解决电磁感应中的图像问题。
一、电磁感应中的电路问题电磁感应问题常与电路知识综合考查，解决此类问题的基本方法是：（1)明确部分电路或导体产生感应电动势,该电路或导体就相当于电源,其他部分是外电路. (2）画等效电路图，分清内、外电路。
(3)用法拉第电磁感应定律E＝n错误!或E＝BLv确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向,在等效电源内部，方向从负极指向正极。
(4)运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解.例1把总电阻为2R的均匀电阻丝焊接成一半径为a的圆环,水平固定在竖直向下的磁感应强度为B的匀强磁场中，如图1所示,一长度为2a，电阻等于R，粗细均匀的金属棒MN放在圆环上,它与圆环始终保持良好接触，当金属棒以恒定速度v向右移动经过环心O时，求：图1(1)棒上电流的大小和方向及棒两端的电压U MN；(2)在圆环和金属棒上消耗的总热功率.解析本题综合考查电磁感应及电路中功率的计算。

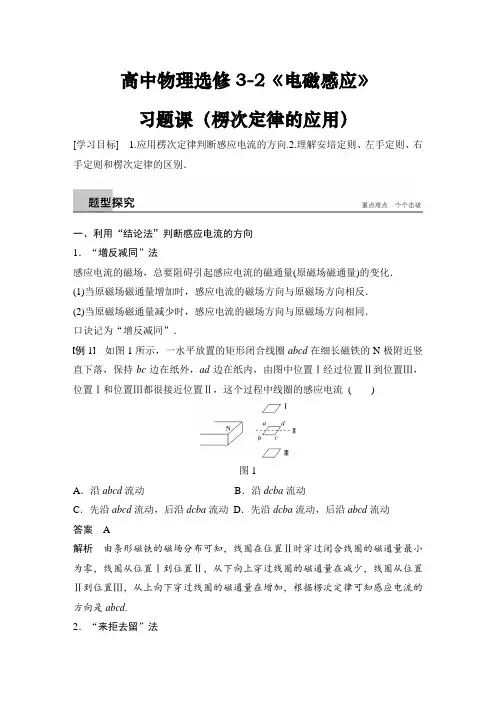

高中物理选修3-2《电磁感应》习题课(楞次定律的应用)(含答案)
高中物理选修3-2《电磁感应》习题课（楞次定律的应用）[学习目标] 1.应用楞次定律判断感应电流的方向.2.理解安培定则、左手定则、右手定则和楞次定律的区别．一、利用“结论法”判断感应电流的方向1．“增反减同”法感应电流的磁场，总要阻碍引起感应电流的磁通量(原磁场磁通量)的变化．(1)当原磁场磁通量增加时，感应电流的磁场方向与原磁场方向相反．(2)当原磁场磁通量减少时，感应电流的磁场方向与原磁场方向相同．口诀记为“增反减同”．例1如图1所示，一水平放置的矩形闭合线圈abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和位置Ⅲ都很接近位置Ⅱ，这个过程中线圈的感应电流()图1A．沿abcd流动B．沿dcba流动C．先沿abcd流动，后沿dcba流动D．先沿dcba流动，后沿abcd流动答案 A解析由条形磁铁的磁场分布可知，线圈在位置Ⅱ时穿过闭合线圈的磁通量最小为零，线圈从位置Ⅰ到位置Ⅱ，从下向上穿过线圈的磁通量在减少，线圈从位置Ⅱ到位置Ⅲ，从上向下穿过线圈的磁通量在增加，根据楞次定律可知感应电流的方向是abcd.2．“来拒去留”法由于磁场与导体的相对运动产生电磁感应现象时，产生的感应电流与磁场间有力的作用，这种力的作用会“阻碍”相对运动．口诀记为“来拒去留”．例2如图2所示，当磁铁突然向铜环运动时，铜环的运动情况是()图2A．向右摆动B．向左摆动C．静止D．无法判定答案 A解析当磁铁突然向铜环运动时，穿过铜环的磁通量增加，为阻碍磁通量的增加，铜环远离磁铁向右运动．3．“增缩减扩”法就闭合电路的面积而言，收缩或扩张是为了阻碍电路原磁通量的变化．若穿过闭合电路的磁通量增加，面积有收缩趋势；若穿过闭合电路的磁通量减少，面积有扩张趋势．口诀为“增缩减扩”．说明：此法只适用于回路中只有一个方向的磁感线的情况．例3如图3所示，在载流直导线旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两个可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增大时，导体ab和cd的运动情况是()图3A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离答案 C解析由于在闭合回路abdc中，ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增大时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增大的目的．故选C.4．“增离减靠”法当磁场变化且线圈回路可移动时，由于磁场增强使得穿过回路的磁通量增加，线圈将通过远离磁体来阻碍磁通量增加；反之，由于磁场减弱使线圈中的磁通量减少时，线圈将靠近磁体来阻碍磁通量减少，口诀记为“增离减靠”．例4如图4所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当开关S接通瞬间，两铜环的运动情况是()图4A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断答案 A解析开关S接通瞬间，小铜环中磁通量从无到有增加，根据楞次定律，感应电流的磁场要阻碍磁通量的增加，则两环将同时向两侧运动．故A正确．二、“三定则一定律”的综合应用安培定则、左手定则、右手定则、楞次定律的适用场合如下表.综合运用这几个规律的关键是分清各个规律的适用场合，不能混淆．例5(多选)如图5所示，导轨间的磁场方向垂直于纸面向里，当导线MN在导轨上向右加速滑动时，正对电磁铁A的圆形金属环B中(说明：导体棒切割磁感线速度越大，感应电流越大) ()图5A．有感应电流，且B被A吸引B．MN受到的安培力方向水平向左C．MN受到的安培力方向水平向右D．有感应电流，且B被A排斥答案BD解析MN向右加速滑动，根据右手定则，MN中的电流方向从N→M，且大小在逐渐变大，根据左手定则知MN受到的安培力方向水平向左，故B正确，C错误．根据安培定则知，电磁铁A的磁场方向向左，且大小逐渐增强，根据楞次定律知，B环中的感应电流产生的磁场方向向右，B被A排斥，D正确，A错误．几个规律的使用中，要抓住各个对应的因果关系：(1)因电而生磁(I→B)―→安培定则(2)因动而生电(v、B→I)→右手定则(3)因电而受力(I、B→F安)→左手定则三、能量的角度理解楞次定律感应电流的产生并不是创造了能量．导体做切割磁感线运动时，产生感应电流，感应电流受到安培力作用，导体克服安培力做功从而实现其他形式能向电能的转化，所以楞次定律的“阻碍”是能量转化和守恒的体现．例6如图6所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()图6A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大答案 C解析小磁块下落过程中，在铜管P中产生感应电流，小磁块受到向上的磁场力，不做自由落体运动，而在塑料管Q中只受到重力，在Q中做自由落体运动，故选项A错误；根据功能关系知，在P中下落时，小磁块机械能减少，在Q中下落时，小磁块机械能守恒，故选项B错误；在P中加速度较小，在P中下落时间较长，选项C正确；由于在P中下落时要克服磁场力做功，机械能有损失，故可知落到底部时在P中的速度比在Q中的小，选项D错误．1．如图7所示，水平放置的光滑杆上套有A、B、C三个金属环，其中B接电源．在接通电源的瞬间，A、C两环()图7A．都被B吸引B．都被B排斥C．A被吸引，C被排斥D．A被排斥，C被吸引答案 B解析在接通电源的瞬间，通过B环的电流从无到有，电流产生的磁场从无到有，穿过A、C两环的磁通量从无到有，A、C两环产生感应电流，由楞次定律可知，感应电流总是阻碍原磁通量的变化，为了阻碍原磁通量的增加，A、C两环都被B 环排斥而远离B环，故A、C、D错误，B正确．2．如图8所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断正确的是()图8A．铝环有收缩趋势，对桌面压力减小B．铝环有收缩趋势，对桌面压力增大C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大答案 B解析根据楞次定律可知：当条形磁铁沿轴线竖直向下迅速移动时，闭合铝环内的磁通量增大，因此铝环面积应有收缩的趋势，同时有远离磁铁的趋势，故增大了和桌面的挤压程度，从而使铝环对桌面压力增大，故B项正确．3．(多选)如图9所示，闭合圆形金属环竖直固定，光滑水平导轨穿过圆环，条形磁铁沿导轨以初速度v0向圆环运动，其轴线穿过圆环圆心，与环面垂直，则磁铁在穿过圆环的整个过程中，下列说法正确的是()图9A．磁铁靠近圆环的过程中，做加速运动B．磁铁靠近圆环的过程中，做减速运动C．磁铁远离圆环的过程中，做加速运动D．磁铁远离圆环的过程中，做减速运动答案BD4. (多选)如图10所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是()图10A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动答案BC解析当PQ向右运动时，用右手定则可判定PQ中感应电流的方向是由Q→P，由安培定则可知穿过L1的磁场方向是自下而上的；若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律可以判断流过MN的感应电流是从N→M的，用左手定则可判定MN受到向左的安培力，将向左运动，选项A错误；若PQ向右减速运动，流过MN的感应电流方向、MN所受的安培力的方向均将反向，MN向右运动，所以选项C正确；同理可判断选项B正确，选项D错误．选择题(1～9题为单选题，10～12题为多选题)1．如图1所示，MN是一根固定的通电长直导线，电流方向向上，今将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘，当导线上的电流突然增大时，线框整个受力为()图1A．受力向右B．受力向左C．受力向上D．受力为零答案 A解析金属线框放在导线MN上，导线中电流产生磁场，根据安培定则判断可知，线框左右两侧磁场方向相反，线框左侧的磁通量大于线框右侧的磁通量，当导线中电流增大时，穿过线框的磁通量增大，线框产生感应电流，根据楞次定律可知，感应电流的磁场要阻碍磁通量的变化，则线框将向磁通量减小的方向运动，即向右移动，故A正确，B、C、D错误．2．如图2所示，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB正上方快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()图2A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右答案 D解析条形磁铁从线圈正上方由左向右运动的过程中，线圈中的磁通量先增大后减小，根据楞次定律的“来拒去留”可知，线圈先有向下和向右运动的趋势，后有向上和向右运动的趋势．故线圈受到的支持力先大于重力后小于重力，运动趋势向右．故选D.3. 如图3所示，一个有弹性的金属线圈被一根橡皮绳吊于通电直导线的正下方，直导线与线圈在同一竖直面内，当通电直导线中电流增大时，金属线圈的面积S 和橡皮绳的长度l将()图3A．S增大，l变长B．S减小，l变短C．S增大，l变短D．S减小，l变长答案 D解析当通电直导线中电流增大时，穿过金属线圈的磁通量增大，金属线圈中产生感应电流，根据楞次定律，感应电流要阻碍原磁通量的增大：一是用缩小面积的方式进行阻碍；二是用远离直导线的方式进行阻碍，故D正确．4. 如图4所示，铜质金属环从条形磁铁的正上方由静止开始下落，在下落过程中，下列判断正确的是()图4A．金属环在下落过程中的机械能守恒B．金属环在下落过程中动能的增加量小于其重力势能的减少量C．金属环的机械能先减小后增大D．磁铁对桌面的压力始终大于其自身的重力答案 B5. 如图5所示，条形磁铁从高h处自由下落，中途穿过一个固定的空心线圈，开关S断开时，至落地用时t1，落地时速度为v1；S闭合时，至落地用时t2，落地时速度为v2.则它们的大小关系正确的是()图5A．t1>t2，v1>v2 B．t1＝t2，v1＝v2C．t1<t2，v1<v2 D．t1<t2，v1>v2答案 D解析开关S断开时，线圈中无感应电流，对磁铁无阻碍作用，故磁铁自由下落，a＝g；当S闭合时，线圈中有感应电流，对磁铁有阻碍作用，故a<g.所以t1<t2，v1>v2.6．如图6所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是()图6A．同时向左运动，间距变大B．同时向左运动，间距变小C．同时向右运动，间距变小D．同时向右运动，间距变大答案 B解析磁铁向左运动，穿过两环的磁通量都增加．根据楞次定律，感应电流的磁场将阻碍原磁通量增加，所以两者都向左运动．另外，两环产生的感应电流方向相同，依据安培定则和左手定则可以判断两个环之间是相互吸引的，所以选项A、C、D错误，B正确．7．如图7所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中()图7A．穿过线框的磁通量保持不变B．线框中感应电流方向保持不变C．线框所受安培力的合力为零D．线框的机械能不断增大答案 B解析线框在下落过程中，所在位置磁场减弱，穿过线框的磁感线的条数减少，磁通量减小．故A错误．下落过程中，因为磁通量随线框下落而减小，根据楞次定律，感应电流的磁场与原磁场方向相同，不变，所以感应电流的方向不变，故B正确．线框左右两边受到的安培力互相抵消，上边受的安培力大于下边受的安培力，安培力合力不为零．故C错误．线框中产生电能，机械能减小．故D错误．8．如图8所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A 的正上方用绝缘丝线悬挂一个金属环B，使B的环面水平且与圆盘面平行，其轴线与胶木圆盘A的轴线OO′重合，现使胶木圆盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则()图8A．金属环B的面积有扩大的趋势，丝线受到的拉力增大B．金属环B的面积有缩小的趋势，丝线受到的拉力减小C．金属环B的面积有扩大的趋势，丝线受到的拉力减小D．金属环B的面积有缩小的趋势，丝线受到的拉力增大答案 B解析胶木圆盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，形成环形电流，环形电流的大小增大，根据右手螺旋定则知，通过B的磁通量向下，且增大，根据楞次定律，感应电流引起的效果阻碍原磁通量的增大，知金属环的面积有缩小的趋势，且有向上的运动趋势，所以丝线的拉力减小．故B正确，A、C、D错误．9．为了测量列车运行的速度和加速度大小，可采用如图9甲所示的装置，它由一块安装在列车车头底部的强磁体和埋设在轨道地面的一组线圈及电流测量记录仪组成(电流测量记录仪未画出)．当列车经过线圈上方时，线圈中产生的电流被记录下来，P、Q为接测量仪器的端口．若俯视轨道平面磁场垂直地面向里(如图乙)，则在列车经过测量线圈的过程中，流经线圈的电流方向为()图9A．始终逆时针方向B．先顺时针，再逆时针方向C．先逆时针，再顺时针方向D．始终顺时针方向答案 C解析在列车经过线圈的上方时，由于列车上的磁场的方向向下，所以线圈内的磁通量方向向下，先增大后减小，根据楞次定律可知，线圈中的感应电流的方向为先逆时针，再顺时针方向．10．如图10所示，在水平面上有一固定的导轨，导轨为U形金属框架，框架上放置一金属杆ab，不计摩擦，在竖直方向上有匀强磁场，则()图10A．若磁场方向竖直向上并增强时，杆ab将向右移动B．若磁场方向竖直向上并减弱时，杆ab将向右移动C．若磁场方向竖直向下并增强时，杆ab将向右移动D．若磁场方向竖直向下并减弱时，杆ab将向右移动答案BD解析不管磁场方向竖直向上还是竖直向下，当磁感应强度增大时，回路中磁通量增大，由楞次定律知杆ab将向左移动，反之，杆ab将向右移动，选项B、D 正确．11．如图11是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是()图11A．开关S闭合瞬间B．开关S由闭合到断开的瞬间C．开关S已经是闭合的，滑动变阻器滑片P向左迅速滑动D．开关S已经是闭合的，滑动变阻器滑片P向右迅速滑动答案AC解析当开关突然闭合时，左线圈上有了电流，产生磁场，而对于右线圈来说，磁通量增加，产生感应电流，使钻头M向右运动，故A项正确；当开关S已经闭合时，只有左侧线圈电流增大才会导致钻头M向右运动，故C项正确．12. 绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、开关相连，如图12所示．线圈上端与电源正极相连，闭合开关的瞬间，铝环向上跳起．则下列说法中正确的是()图12A．若保持开关闭合，则铝环不断升高B．若保持开关闭合，则铝环停留在跳起后的某一高度C．若保持开关闭合，则铝环跳起到某一高度后将回落D．如果电源的正、负极对调，观察到的现象不变答案CD解析铝环跳起是开关闭合时铝环上产生的感应电流与通电螺线管上的电流相互作用而引起的．故C、D正确．。

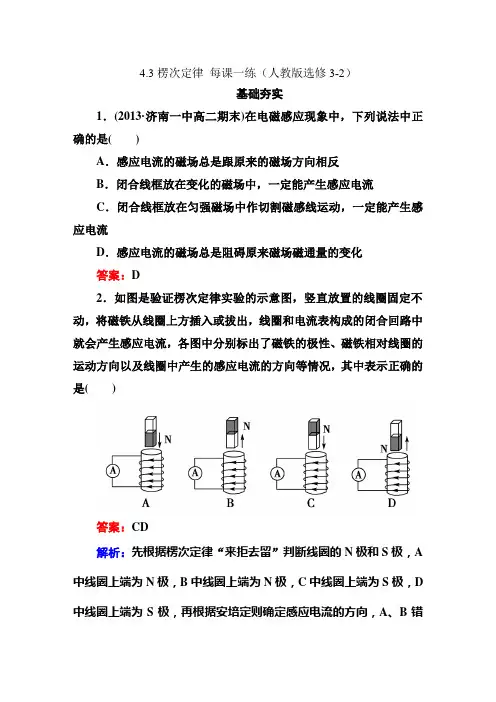

楞次定律 每课一练(含解析) (7)
4.3楞次定律每课一练（人教版选修3-2）基础夯实1．(2013·济南一中高二期末)在电磁感应现象中，下列说法中正确的是()A．感应电流的磁场总是跟原来的磁场方向相反B．闭合线框放在变化的磁场中，一定能产生感应电流C．闭合线框放在匀强磁场中作切割磁感线运动，一定能产生感应电流D．感应电流的磁场总是阻碍原来磁场磁通量的变化答案：D2．如图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流，各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是()答案：CD解析：先根据楞次定律“来拒去留”判断线圈的N极和S极，A 中线圈上端为N极，B中线圈上端为N极，C中线圈上端为S极，D 中线圈上端为S极，再根据安培定则确定感应电流的方向，A、B错误，C、D正确。
3．(2013·哈尔滨第十二中学高二检测)如图所示，匀强磁场垂直于圆形线圈指向纸里，a、b、c、d为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形。
设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中()A．线圈中将产生adcb方向的感应电流B．线圈中将产生abcd方向的感应电流C．线圈中产生感应电流的方向先是abcd，后是adcbD．线圈中无感应电流产生答案：B解析：将线圈拉成正方形其面积减小，穿过线圈的磁通量减少，由楞次定律可判知线圈中产生顺时针感应电流，B选项正确。
4．(2013·青州高二期中)如图所示，平行导体滑轨MM′，NN′水平放置，固定在竖直向下的匀强磁场中。
导体滑线AB、CD横放其上静止，形成一个闭合电路，当AB向右滑动的瞬间，电路中感应电流的方向及滑线CD受到的磁场力方向分别为()A．电流方向沿ABCD；受力方向向右B．电流方向沿ABCD；受力方向向左C．电流方向沿ADCB；受力方向向右D．电流方向沿ADCB；受力方向向左答案：C解析：由右手定则可判断AB中感应电流B→A，CD中电流D→C，由左手定则可判定CD受到向右的安培力。
高考物理一轮复习课时规范练32 电磁感应现象 楞次定律(含答案)
课时规范练32电磁感应现象楞次定律基础对点练1.(楞次定律的应用)如图所示,长直导线中通有向右的电流I,线圈①与直导线垂直放置于其正下方,线圈②中心轴线与直导线重合,线圈③直径与直导线重合,线圈④与直导线共面放置于其正下方。
在电流I均匀增大的过程中()A.从左向右看,线圈①中产生顺时针方向的电流B.从左向右看,线圈②中产生逆时针方向的电流C.正视线圈③中产生逆时针方向的电流D.正视线圈④中产生逆时针方向的电流2.(磁感应强度与磁通量)(2023山东模拟)磁单极子是物理学家设想的一种仅带有单一磁极(N极或S极)的粒子,它们的磁感线分布类似于点电荷的电场线分布,目前科学家还没有证实磁单极子的存在。
若自然界中存在磁单极子,以其为球心画出两个球面1和2,如图所示,a点位于球面1上,b点位于球面2上,则下列说法正确的是()A.a点比b点的磁感应强度大B.a点比b点的磁感应强度小C.球面1比球面2的磁通量大D.球面1比球面2的磁通量小3.(电磁感应现象)在“探究影响感应电流方向的因素”实验中,用灵敏电流计和线圈组成闭合回路,通过“插入”和“拔出”磁铁,使线圈中产生感应电流,记录实验过程中的相关信息,就可以分析得出感应电流方向遵循的规律。
下图为某同学的部分实验记录,在图甲中,电流计指针向左偏转。
以下说法正确的是()A.在图乙所示实验过程中,电流计指针应该向左偏转B.在图丙所示实验过程中,电流计指针应该向左偏转C.这组实验可以说明,感应电流的磁场方向与线圈的绕向有关D.这组实验可以说明,感应电流的磁场方向与磁铁的磁场方向有关4.(电磁感应现象)如图所示,一通电螺线管b放在闭合金属线圈a内,螺线管的中心轴线恰和线圈的一条直径MN重合。
要使线圈a中产生感应电流,可采用的方法有()A.使通电螺线管中的电流发生变化B.使螺线管绕垂直于线圈平面且过线圈圆心的轴转动C.使线圈a以MN为轴转动D.使线圈绕垂直于MN的直径转动5.(楞次定律的理解和应用)两根互相垂直的绝缘通电长直导线放在水平面上,两个相同的闭合圆形线圈a、b放在同一水平面上,两线圈的圆心到两导线的距离都相等。
高考物理一轮复习 第1章 第1课 电磁感现象 楞次律练习
取夺市安慰阳光实验学校第十章电磁感应第1课电磁感应现象楞次定律复习策略：1.本章的知识点不多．主要通过实验总结出了产生感应电流的条件和判定感应电流方向的一般方法——楞次定律，给出了确定感应电动势大小的一般规律——法拉第电磁感应定律．楞次定律和法拉第电磁感应定律是解决电磁感应问题的重要依据，复习中必须深入理解和熟练掌握．2．加强对电磁感应中的力学问题的复习和巩固，提高综合分析能力．3．学会应用能量转化和守恒定律解决电磁感应中的能量转化问题．特别是电磁感应中的变加速运动问题．记忆秘诀：楞次定律可理解为：“增反减同”、“来拒去留”．第一单元电磁感应及其规律第1课电磁感应现象楞次定律考点一磁通量1．磁通量．(1)穿过某一面的磁感线条数叫做穿过这一面的磁通量，用符号Φ表示；磁通量的单位是韦伯，符号Wb；磁通量为标量，但是有正负，以区别磁感线从正、反两面哪个面穿入，若从一面穿入为正，则从另一面穿入为负，穿过某面积的磁通量指的是合磁通量．(2)在匀强磁场中，磁通量Φ＝BS，S是跟磁场方向垂直的面积；若不垂直，则需取平面在垂直于磁场方向上的投影面积，即Φ＝BSsin θ，θ是S与磁场方向的夹角，Ssin θ是有效面积．2．磁通量的变化．ΔΦ＝Φ2－Φ1，其数值等于初、末态穿过某个平面磁通量的差值，注意磁通量的正负．3．磁通量变化率．ΔΦΔt＝Φ2－Φ1Δt.注意：单回路的磁通量变化率等于回路产生的感应电动势，ΔΦΔt＝E.考点二电磁感应现象1．产生感应电流的条件：穿过闭合电路的磁通量发生变化．2．产生感应电动势的条件：无论电路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就会产生感应电动势．产生感应电动势的那部分导体相当于电源．考点三楞次定律1．右手定则．伸开右手，让大拇指跟其余四指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．2．楞次定律：感应电流产生的磁场，总要阻碍引起感应电流的磁通量的变化．1．了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要．以下符合史实的是(AB)A．焦耳发现了电流热效应的规律B．库仑总结出了点电荷间相互作用的规律C ．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕D．牛顿将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动解析：焦耳发现了电流的热效应规律，并提出焦耳定律，A正确．库仑总结了点电荷间相互作用的规律，提出了库仑定律，B正确．奥斯特发现了电流的磁效应，C错．伽利略将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动，D错．2．如图所示，矩形闭合线圈放置在水平薄板上，有一块蹄形磁铁如图所示置于平板的正下方(磁极间距略大于矩形线圈的宽度)．当磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到薄板的摩擦力方向和线圈中产生感应电流的方向(从上向下看)是(AC)A．摩擦力方向一直向左B．摩擦力方向先向左、后向右C．感应电流的方向：顺时针→逆时针→逆时针→顺时针D．感应电流的方向：顺时针→逆时针解析：本题考查电磁感应现象、楞次定律、平衡力的知识．当磁铁匀速向右通过线圈时，线圈中的磁通量先变大后减小，再变大最后变小，从上向下看由楞次定律可以分析得到，感应电流的方向顺时针→逆时针→逆时针→顺时针，选项C正确，选项D错误；根据电磁驱动的知识可以知道，磁铁匀速向右运动时，线圈受安培力作用有向右运动的趋势，因为线圈仍静止不动，那么线圈受到薄板的摩擦力方向始终向左，选项A正确，选项B错误．3．绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、电键相连，如图所示．线圈上端与电源正极相连，闭合电键的瞬间，铝环向上跳起．则下列说法中正确的是(CD)A．若保持电键闭合，则铝环不断升高B．若保持电键闭合，则铝环停留在某一高度C．若保持电键闭合，则铝环跳起到某一高度后将回落D ．如果电源的正、负极对调，观察到的现象不变解析：若保持电键闭合，磁通量不变，感应电流消失，所以铝环跳起到某一高度后将回落，A、B错，C对；正、负极对调，同样磁通量增加，由楞次定律知，铝环向上跳起，现象不变，D正确．课时作业一、单项选择题1．如图所示，闭合线圈abcd在磁场中运动到如图所示位置时，ab边受到的磁场力竖直向上，此线圈的运动情况可能是(B)A．向右进入磁场 B．向左移出磁场C．以ab为轴转动 D．以cd为轴转动解析：ab边受磁场力竖直向上，由左手定则知，通过ab的电流方向是由a 指向b，由右手定则可知当线圈向左移出磁场时，bc边切割磁感线可产生顺时针方向的电流．当然也可以用楞次定律判断当线圈向左移出磁场时，磁通量减小，产生顺时针的感应电流，故B正确．当以ab或cd为轴转动时，在图示位置，导线不切割磁感线，无感应电流产生，故C、D错．2．如图所示，在匀强磁场中，MN、PQ是两根平行的金属导轨，而ab、cd为串有伏特表和安培表的两根金属棒，它们同时以相同的速度向右运动时，下列说法中正确的是(C)A．电压表有读数，电流表有读数B．电压表无读数，电流表有读数C．电压表无读数，电流表无读数D．电压表有读数，电流表无读数解析：此题考查对电磁感应现象的理解和对电压表、电流表示数的理解．两棒以相同的速度向右运动时，因穿过面abcd的磁通量不变，回路中没有感应电流，电流表和电压表均不会有读数．C项正确．3．如右图所示，虚线框a′b′c′d′内有一匀强磁场区域，磁场方向竖直向下．矩形闭合金属线框abcd 以一定的速度沿光滑绝缘水平面向磁场区域运动．如下图中所给出的是金属框的四个可能达到的位置，则金属框的速度不可能为零的位置是(C)解析：当线框完全处于磁场中时，线框中无感应电流产生，线框不受力，将做匀速直线运动，其速度不可能为零，故C对．4．如图所示，A、B都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕竖直轴在水平面内转动，环A是闭合的，环B是断开的．若用磁铁分别靠近这两个圆环，则下面说法正确的是(D)A．图中磁铁N极接近A环时，A环被吸引，然后被推开B．图中磁铁N极远离A环时，A环被排斥，然后随磁铁运动C．用磁铁N极接近B环时，B环被排斥，远离磁铁运动D．用磁铁的任意磁极接近A环时，A环均被排斥解析：接近A环，A环会后退；从A环移开，A 环会前进，移近或远离B 环则无任何现象，因为在磁铁接近或远离A环时，由于A环闭合，环中产生了感应电流，阻碍磁铁和A环间的相对运动；而B环不闭合，无感应电流产生．5．现代汽车中有一种先进的制动机构，可保证车轮在制动时不是完全刹死滑行，而是让车轮仍有一定的滚动．经研究这种方法可以更有效地制动，它有一个自动检测车速的装置，用来控制车轮的转动，其原理如图所示，铁质齿轮P与车轮同步转动，右端有一个绕有线圈的磁体，M 是一个电流检测器．当车轮带动齿轮转动时，线圈中会有电流，这是由于齿靠近线圈时被磁化，使磁场增强，齿离开线圈时磁场减弱，磁通量变化使线圈中产生了感应电流．将这个电流经放大后去控制制动机构，可有效地防止车轮被制动抱死．在齿a转过虚线位置的过程中，关于M中感应电流的说法正确的是(D)A．M中的感应电流方向一直向左B．M中的感应电流方向一直向右C．M中先有自右向左、后有自左向右的感应电流D．M中先有自左向右、后有自右向左的感应电流解析：由楞次定律知，感应电流的“效果”总是阻碍引起感应电流的“原因”．由于齿靠近线圈时被磁化，使磁场增强，感应电流的磁场总要阻碍原磁场增强，由安培定则可知M中感应电流的方向为自左向右；齿离开线圈时磁场减弱，由楞次定律知，M中感应电流方向为自右向左．D项正确．二、不定项选择题6．如图所示是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是(CD)解析：根据楞次定律可确定感应电流的方向：对C选项，当磁铁向下运动时：(1)闭合线圈原磁场的方向——向上；(2)穿过闭合线圈的磁通量的变化——增加；(3)感应电流产生的磁场方向——向下；(4)利用安培定则判断感应电流的方向——与图中箭头方向相同．故C项正确．同理分析可知D项正确．7．如图所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中能使圆盘中产生感应电流的是(BD)A．圆盘绕过圆心的竖直轴匀速转动B．圆盘以某一水平直径为轴匀速转动C ．圆盘在磁场中向右匀速平移D．匀强磁场均匀增加解析：圆盘绕过圆心的竖直轴转动和在磁场中匀速平移，都不会使其磁通量发生变化，故不会有电磁感应现象，A、C错误；圆盘绕水平轴转动或磁场均匀增加，都会使圆盘中的磁通量发生变化，故有感应电流产生，B、D正确．8．如图所示，质量为m的金属环用线悬挂起来，金属环有一半处于水平且与环面垂直的匀强磁场中，从某时刻开始，磁感应强度均匀减小，则在磁感应强度均匀减小的过程中，关于线拉力大小的下列说法中正确的是(A)A．大于环重力mg，并逐渐减小B．始终等于环重力mgC．小于环重力mg，并保持恒定D．大于环重力mg，并保持恒定解析：根据楞次定律，感应电流方向是顺时针的，再由左手定则判断，安培力应该竖直向下，环始终处于静止状态，表明线的拉力始终大于环的重力mg.由于磁感应强度均匀减小，根据法拉第电磁感应定律，电动势大小不变，根据闭合电路的欧姆定律，环中电流不变，所以安培力逐渐减小，选项A正确，其余选项均错误．9．如图所示，通过水平绝缘的传送带输送完全相同的铜线圈，线圈均与传送带以相同的速度匀速运动．为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带，线圈进入磁场前等距离排列，穿过磁场后根据线圈间的距离，就能够检测出不合格线圈，通过观察图形，判断下列说法正确的是(AD)A．若线圈闭合，进入磁场时，线圈相对传送带向后滑动B．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动C．从图中可以看出，第2个线圈是不合格线圈D．从图中可以看出，第3个线圈是不合格线圈解析：由产生电磁感应现象的条件和楞次定律知，A正确，B错误．由各线圈位置关系知，C错误，D正确．10．如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆如图所示立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是(BD)A．感应电流的方向始终是由P→QB．感应电流的方向先是由P→Q，后是由Q→PC．PQ受磁场力的方向垂直杆向左D．PQ 受磁场力的方向先垂直于杆向左，后垂直于杆向右解析：在PQ杆滑动的过程中，杆与导轨所围成的三角形面积先增大后减小，三角形POQ内的磁通量先增大后减小，由楞次定律可判断B项对；再由PQ中电流方向及左手定则可判断D项对．三、非选择题11．如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN构成一个边长为l的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B应怎样随时间t变化？请推导出这种情况下B与t的关系式．解析：要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化．在t＝0时刻，穿过线圈平面的磁通量：Φ1＝B0S＝B0l2，设t时刻的磁感应强度为B，此时磁通量为：Φ2＝Bl(l＋vt)，由Φ1＝Φ2得B＝B0ll＋vt.答案：B＝B0ll＋vt12．如图所示，半径为r的金属环绕通过某直径的轴OO′以角速度ω做匀速转动，匀强磁场的磁感应强度为B，从金属环面与磁场方向重合时开始计时，求：(1)在金属环转过30°角时，穿过环的磁通量；(2)在金属环转过30°角的过程中，穿过环的磁通量变化．解析：(1)转过30°角的磁通量是：Φ1＝BSsin 30°＝12BS＝12Bπr2.(2)转过30°角的过程中的磁通量变化：ΔΦ＝Φ1－Φ0＝BSsin 30°－0＝12BS＝12Bπr2.答案：(1)12Bπr2(2)12Bπr213．磁感应强度为B的匀强磁场仅存在于边长为2l的正方形范围内，有一个电阻为R、边长为l的正方形导线框abcd，以速度v沿垂直于磁感线方向匀速通过磁场，如图所示，从ab边进入磁场时开始计时．(1)画出穿过线框的磁通量随时间变化的图象；(2)判断线框中有无感应电流．若有，答出感应电流的方向．解析：(1)图象如图所示．(2)线框进入磁场阶段，有逆时针方向电流；线框在磁场运动阶段，无感应电流；线框离开磁场阶段，有顺时针方向电流．答案：见解析。
高考物理专题九电磁感应第1讲电磁感应现象楞次定律课时作业
专题九 电磁感应第1讲 电磁感应现象 楞次定律一、单项选择题1．现将电池组、滑动变阻器、带铁芯的线圈A 、线圈B 、电流计及开关按如图K911所示连接电路．下列说法中正确的是( )图K911A ．开关闭合后，线圈A 插入或拔出线圈B 都会引起电流计指针偏转B ．线圈A 插入线圈B 中后，开关闭合和断开的瞬间电流计指针均不会偏转C ．开关闭合后，滑动变阻器的滑片P 匀速滑动，会使电流计指针静止在中央零刻度D ．开关闭合后，只有滑动变阻器的滑片P 加速滑动，电流计指针才能偏转2．如图K912所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是( )①将线框向左拉出磁场；②以ab 边为轴转动(小于90°)；③以ad 边为轴转动(小于60°)；④以bc 边为轴转动(小于60°)A ．①②③ B．②③④C ．①②④ D．①②③④图K912 图K9133．在一空间有方向相反、磁感应强度大小均为B 的匀强磁场，如图K913所示，垂直纸面向外的磁场分布在一半径为a 的圆形区域内，垂直纸面向里的磁场分布在除圆形区域外的整个区域，该平面内有一半径为b(b>2a)的圆形线圈，线圈平面与磁感应强度方向垂直，线圈与半径为a 的圆形区域是同心圆．从某时刻起磁感应强度大小开始减小到B 2，则此过程中该线圈磁通量的变化量的大小为( ) A ．12πB(b 2－a 2) B ．πB(b 2－2a 2) C ．πB(b 2－a 2) D ．12πB(b 2－2a 2)4．(2020年广东肇庆质检改编)如图K914所示，在载流直导线近旁固定有两平行光滑导轨A 、B ，导轨与直导线平行且在同一水平面内，在导轨上有两根可自由滑动的导体棒ab 和cd.当载流直导线中的电流逐渐减弱时，关于导体棒ab 和cd 下列说法正确的是( )A ．ab 中感应电流的方向由a 到bB．cd受到的安培力向左C．相向运动，相互靠近D．相背运动，相互远离图K914 图K9155．北半球地磁场的竖直分量向下．如图K915所示，在北京某中学实验室的水平桌面上，放置着边长为L的正方形闭合导体线圈abcd，线圈的ab边沿南北方向，ad边沿东西方向．下列说法中正确的是( )A．若使线圈向东平动，则a点的电势比b点的电势高B．若使线圈向北平动，则a点的电势比b点的电势低C．若以ab边为轴将线圈向上翻转，则线圈中的感应电流方向为a→b→c→d→aD．若以ab边为轴将线圈向上翻转，则线圈中的感应电流方向为a→d→c→b→a6．(2020年河南开封名校联考)奥斯特发现了电流能在周围产生磁场，法拉第认为磁也一定能生电，并进行了大量的实验．图K916中环形物体是法拉第使用过的线圈，A、B两线圈绕在同一个铁环上，A 与直流电源连接，B与灵敏电流表连接．实验时未发现电流表指针偏转，即没有“磁生电”，其原因是( ) A．线圈A中的电流较小，产生的磁场不够强B．线圈B中产生的电流很小，电流表指针偏转不了C．线圈A中的电流是恒定电流，不会产生磁场D．线圈A中的电流是恒定电流，产生稳恒磁场图K916 图K9177．(2020年广东卷)如图K917所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置．小磁块先后在两管中从相同高度处由静止释放，并落至底部．则小磁块( )A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大二、多项选择题8．(2020年上海卷)如图K918所示，匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形．则磁场( )图K918A．逐渐增强，方向向外B．逐渐增强，方向向里C．逐渐减弱，方向向外D．逐渐减弱，方向向里9．(2020年江苏泰州期末)如图K919甲所示，螺线管内有一平行于轴线的磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与“U”形导线框cdef相连，导线框cdef内有一半径很小的金属圆环L，圆环与导线框cdef在同一平面内，当螺线管内的磁感应强度随时间按图乙所示规律变化时，下列选项中正确的是( )图K919A．在t1时刻，金属圆环L内的磁通量最大B．在t2时刻，金属圆环L内的磁通量最大C．在t1～t2时间内，金属圆环L内有逆时针方向的感应电流D．在t1～t2时间内，金属圆环L有收缩的趋势10．(2020年广东佛山模拟)两根相互平行的金属导轨水平放置于如图K9110所示的匀强磁场中，与导轨接触良好的导体棒AB和CD可以自由滑动．当AB在外力F作用下向右运动时，下列说法中正确的是( )A．导体棒CD内有电流通过，方向是D→CB．导体棒CD内有电流通过，方向是C→DC．磁场对导体棒CD的作用力向左D．磁场对导体棒AB的作用力向左图K9110 图K911111．如图K9111所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列运动时，铜制线圈c中将有感应电流产生且被螺线管吸引的是( )A．向右做匀速运动 B．向左做减速运动C．向右做减速运动 D．向右做加速运动12．(2020年广东汕头模拟)如图K9112是创意物理实验设计作品《小熊荡秋千》．两根彼此靠近且相互绝缘的金属棒C、D固定在铁架台上，与两个铜线圈P、Q组成一闭合回路，两个磁性很强的条形磁铁如图放置，当用手左右摆动线圈P时，线圈Q也会跟着摆动，仿佛小熊在荡秋千．以下说法正确的是( )图K9112A．P向右摆动的过程中，P中的电流方向为顺时针方向(从右向左看)B．P向右摆动的过程中，Q也会向右摆动C．P向右摆动的过程中，Q会向左摆动D．若用手左右摆动Q，P会始终保持静止三、非选择题13．磁感应强度为B的匀强磁场仅存在于边长为2l的正方形范围内，有一个电阻为R、边长为l的正方形导线框abcd，沿垂直于磁感线方向，以速度v匀速通过磁场，如图K9113所示．从ab边进入磁场起计时：(1)画出穿过线框的磁通量随时间变化的图象．(2)说明线框中感应电流的方向．图K9113专题九电磁感应第1讲电磁感应现象楞次定律1．A 解析：开关闭合后，线圈A插入或拔出线圈B都会引起穿过线圈B的磁通量的变化，从而使电流计指针偏转，选项A正确；线圈A插入线圈B中后，开关闭合和断开的瞬间，线圈B的磁通量会发生变化，电流计指针会偏转，选项B错误；开关闭合后，滑动变阻器的滑片P无论匀速滑动还是加速滑动，都会导致线圈A的电流变化，使线圈B的磁通量变化，电流计指针都会发生偏转，选项C、D错误．2．A3．D 解析：计算磁通量Φ时，磁感线既有垂直纸面向外的，又有垂直纸面向里的，所以可以取垂直纸面向里的方向为正方向．磁感应强度大小为B时线圈磁通量Φ1＝πB(b2－a2)－πBa2，磁感应强度大小为B2时线圈磁通量Φ2＝12πB(b2－a2)－12πBa2，因而该线圈磁通量的变化量的大小为ΔΦ＝|Φ2－Φ1|＝12πB(b2－2a2)，故选项D正确．4．D 5．C6．D 解析：电流表与线圈B构成闭合电路，当线圈中磁通量发生变化时，线圈中产生感应电动势，从而可出现感应电流．由于线圈A中的电流是恒定电流，产生稳恒磁场，所以线圈B中磁通量没有变化，电流表指针不偏转，D正确．7．C 解析：小磁块从铜管P中下落时，P中的磁通量发生变化，P中产生感应电流，给小磁块一个向上的磁场力，阻碍小磁块向下运动，因此小磁块在P中不是做自由落体运动，而塑料管Q中不会产生电磁感应现象，因此Q中小磁块做自由落体运动，A项错误；P中的小磁块受到的磁场力对小磁块做负功，机械能不守恒，B项错误；由于在P中小磁块下落的加速度小于g，而Q中小磁块做自由落体运动，因此从静止开始下落相同高度，在P中下落的时间比在Q中下落的时间长，C项正确；根据动能定理可知，落到底部时在P中的速度比在Q中的速度小，D项错误．8．CD 解析：本题考查了楞次定律，感应电流的磁场方向总是阻碍引起闭合回路中磁通量的变化，体现在面积上是“增缩减扩”，而回路变为圆形，面积是增加了，说明磁场是在逐渐减弱．因不知回路中电流方向，故无法判定磁场方向，故C、D都有可能．9．BD 解析：当螺线管内的磁感应强度随时间按图乙所示规律变化时，在导线框cdef内产生感应电动势和感应电流．在t1时刻，感应电流为零，金属圆环L内的磁通量为零，选项A错误；在t2时刻，感应电流最大，金属圆环L内的磁通量最大，选项B正确；由楞次定律，在t1～t2时间内，导线框cdef内产生逆时针方向的感应电流，感应电流逐渐增大，金属圆环L内磁通量增大，根据楞次定律，金属圆环L 内有顺时针方向的感应电流，选项C错误；在t1～t2时间内，金属圆环L有收缩的趋势，选项D正确．10．BD 解析：两个导体棒与两根金属导轨构成闭合回路，当AB向右运动时，回路中磁通量增加，结合安培定则判断回路中感应电流的方向是B→A→C→D→B.再根据左手定则，可判断出磁场对CD的作用力向右，对AB的作用力向左．故选项B、D正确．11．BC 解析：当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错误；当导体棒向左减速运动时，由右手定则可判定回路中出现从b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B正确；同理可判定C正确，D错误．12．AB 解析：P 向右摆动的过程中，穿过线圈向左的磁通量减小，根据楞次定律可得P 中的电流方向为顺时针方向，Q 中的电流向外，根据左手定则可得Q 受到的安培力向右，所以Q 向右摆动，AB 正确，CD 错误．13．解：(1)①线框进入磁场阶段：t 为0～l v ，线框进入磁场中的面积线性增加，S ＝l·vt，线框磁通量最后为Φ0＝B·S＝Bl 2；②线框在磁场中运动阶段：t 为l v ～2l v，线框磁通量为Φ0＝B·S＝Bl 2，保持不变； ③线框离开磁场阶段，t 为2l v ～3l v，线框磁通量线性减少，最后为零．图象如图D118所示．图D118(2)线框进入磁场阶段，感应电流方向为逆时针方向．线框在磁场中运动阶段，无感应电流产生．线框离开磁场阶段，感应电流方向为顺时针方向．高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
(通用版)201X-201x版高中物理 第一章 电磁感应 微型专题练2 楞次定律的应用学案 教科版选
微型专题2 楞次定律的应用[学习目标] 1.应用楞次定律判断感应电流的方向.2.理解安培定则、左手定则、右手定则和楞次定律的区别.一、楞次定律的重要结论1.“增反减同”法感应电流的磁场总要阻碍引起感应电流的磁通量(原磁场磁通量)的变化.(1)当原磁场磁通量增加时，感应电流的磁场方向与原磁场方向相反.(2)当原磁场磁通量减少时，感应电流的磁场方向与原磁场方向相同.口诀记为“增反减同”.例1如图1所示，一水平放置的矩形闭合线圈abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和位置Ⅲ都很接近位置Ⅱ，这个过程中线圈的感应电流( )图1A.沿abcda流动B.沿dcbad流动C.先沿abcda流动，后沿dcbad流动D.先沿dcbad流动，后沿abcda流动答案A解析由条形磁铁的磁场分布可知，线圈在位置Ⅱ时穿过闭合线圈的磁通量最小，为零，线圈从位置Ⅰ到位置Ⅱ，从下向上穿过线圈的磁通量在减少，线圈从位置Ⅱ到位置Ⅲ，从上向下穿过线圈的磁通量在增加，根据楞次定律可知感应电流的方向是abcda.2.“来拒去留”法由于磁场与导体的相对运动产生电磁感应现象时，产生的感应电流与磁场间有力的作用，这种力的作用会“阻碍”相对运动.口诀记为“来拒去留”.例2如图2所示，当磁铁突然向铜环运动时，铜环的运动情况是( )图2A.向右摆动B.向左摆动C.静止D.无法判定答案A解析当磁铁突然向铜环运动时，穿过铜环的磁通量增加，为阻碍磁通量的增加，铜环远离磁铁向右运动，故选A.3.“增缩减扩”法就闭合电路的面积而言，收缩或扩张是为了阻碍穿过电路的原磁通量的变化.若穿过闭合电路的磁通量增加，面积有收缩趋势；若穿过闭合电路的磁通量减少，面积有扩张趋势.口诀记为“增缩减扩”.说明：此法只适用于回路中只有一个方向的磁感线的情况.例3如图3所示，在载流直导线旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两个可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增大时，导体ab和cd的运动情况是( )图3A.一起向左运动B.一起向右运动C.ab和cd相向运动，相互靠近D.ab和cd相背运动，相互远离答案C解析由于在闭合回路abdc中，ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增大时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路的磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增大的目的.故选C.4.“增离减靠”法当磁场变化且线圈回路可移动时，由于磁场增强使得穿过线圈回路的磁通量增加，线圈将通过远离磁体来阻碍磁通量增加；反之，由于磁场减弱使线圈中的磁通量减少时，线圈将靠近磁体来阻碍磁通量减少.口诀记为“增离减靠”.例4如图4所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管横截面平行，当开关S接通瞬间，两铜环的运动情况是( )图4A.同时向两侧被推开B.同时向螺线管靠拢C.一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D.同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断答案A解析开关S接通瞬间，小铜环中磁通量从无到有增加，根据楞次定律，感应电流的磁场要阻碍磁通量的增加，则两环将同时向两侧推开.故A正确.二、“三定则一定律”的综合应用安培定则、左手定则、右手定则、楞次定律的适用场合如下表.比较项目安培定则左手定则右手定则楞次定律适用场合电流周围的磁感线方向判断通电导线在磁场中所受的安培力方向判断导体切割磁感线时产生的感应电流方向判断回路中磁通量变化时产生的感应电流方向综合运用这几个规律的关键是分清各个规律的适用场合，不能混淆.例5(多选)如图5所示装置中，cd杆光滑且原来静止.当ab杆做如下哪些运动时，cd杆将向右移动( )图5A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运动答案BD解析ab杆向右匀速运动，在ab杆中产生恒定的电流，该电流在线圈L1中产生恒定的磁场，在L2中不产生感应电流，所以cd杆不动，故A错误；ab杆向右加速运动，根据右手定则，知在ab杆上产生增大的由a到b的电流，根据安培定则，在L1中产生方向向上且增强的磁场，该磁场向下通过L2，由楞次定律，cd杆中的电流由c到d，根据左手定则，cd杆受到向右的安培力，向右运动，故B正确；同理可得C错误，D正确.几个规律的使用中，要抓住各个对应的因果关系：(1)因电而生磁(I→B)―→安培定则(2)因动而生电(v、B→I)→右手定则(3)因电而受力(I、B→F安)→左手定则1.(楞次定律的重要结论)如图6所示，水平放置的光滑杆上套有A、B、C三个金属环，其中B 接电源.在接通电源的瞬间，A、C两环( )图6A.都被B吸引B.都被B排斥C.A被吸引，C被排斥D.A被排斥，C被吸引答案B解析在接通电源的瞬间，通过B环的电流从无到有，电流产生的磁场从无到有，穿过A、C两环的磁通量从无到有，A、C两环产生感应电流，由楞次定律可知，感应电流总是阻碍原磁通量的变化，为了阻碍原磁通量的增加，A、C两环都被B环排斥而远离B环，故A、C、D错误，B正确.2.(楞次定律的重要结论)如图7所示，水平桌面上放有一个闭合铝环，在铝环中心轴线上方有一个条形磁铁.当条形磁铁沿轴线竖直落下时，下列判断正确的是( )图7A.铝环有收缩趋势，对桌面压力减小B.铝环有收缩趋势，对桌面压力增大C.铝环有扩张趋势，对桌面压力减小D.铝环有扩张趋势，对桌面压力增大答案B解析根据楞次定律可知，当条形磁铁沿轴线竖直落下时，闭合铝环内的磁通量增大，因此铝环面积应有收缩的趋势，同时有远离磁铁的趋势，故增大了和桌面的挤压程度，从而使铝环对桌面压力增大，故B项正确.3.(楞次定律的重要结论)如图8所示，两个闭合金属环1和2的圆心重合，放在同一平面内.当圆环1中通以顺时针方向的电流，且电流逐渐增强时，对于圆环2的说法正确的是( )图8A.穿过圆环2的磁通量变大，而且圆环2有收缩的趋势B.穿过圆环2的磁通量变大，而且圆环2有扩张的趋势C.穿过圆环2的磁通量变小，而且圆环2有收缩的趋势D.穿过圆环2的磁通量变小，而且圆环2有扩张的趋势答案B解析当圆环1中通以顺时针方向的电流，且电流逐渐增强时，则穿过圆环2的磁通量变大，根据楞次定律，圆环2中产生的感生电流的磁场阻碍磁通量的增加，所以圆环2有扩张使面积增加的趋势，选项B正确.4.(“三定则一定律”的综合应用)(多选)如图9所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是(导体切割磁感线速度越大，感应电流越大)( )图9A.向右加速运动B.向左加速运动C.向右减速运动D.向左减速运动答案BC解析当PQ向右运动时，用右手定则可判定PQ中感应电流的方向是由Q→P，由安培定则可知穿过L1的磁场方向是自下而上的；若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律可以判断流过MN的感应电流是从N→M的，用左手定则可判定MN受到向左的安培力，将向左运动，选项A错误；若PQ向右减速运动，流过MN的感应电流方向、MN所受的安培力的方向均将反向，MN向右运动，所以选项C正确；同理可判断选项B正确，选项D错误.如有侵权请联系告知删除，感谢你们的配合！。
