cad打印比例怎么算的
CAD打印自定义尺寸图纸手把手教程
CAD打印自定义尺寸图纸手把手教程
本教程主要讲解CAD中打印A3、A2、A1加长图纸的打印尺寸设定过程
1、测量CAD图图框尺寸
例如：要打印的CAD图的图框测量得到尺寸为“宽度168000 * 高度59400”，也就是A3加长1：200比例的图框。
2、测量打印纸尺寸
例如：现有的打印机安装的纸为卷筒的1000mm 宽的纸张，您又懒得再拆卸换纸，那么就可以直接采用横版打印A3加长（由420mm加长到900mm，两侧最好各留出5cm的空间）图纸了。
3、换算出打印机的自定义尺寸
采用168000÷900换算出比例为186.66，则自定义尺寸的图纸高度应是59400÷186.66=318
4、开始设置打印机的自定义尺寸图纸
a、进入打印程序，选择对应的打印机
b、选择打印机的“自定义特性”
c、点选“纸张/质量”的“自定义”选项
d、设置纸张尺寸、单位和名称，并保存
e、点选纸张方向为横向，并注意“文档尺寸”和“打印质量”设置是否正确。
f、上一步点选“确定”后，系统会提示是否保持打印机配置，自行选择后再
点击“确定”。
g、设置完毕后，返回到打印程序，选择已经设置好的“图纸尺寸”并注意“打
印样式”和“图形方向”，建议先“预览”后再点击“确定”进行图纸打印。
CAD绘图涉及的三种比例及它们之间的相互关系
CAD绘图涉及的三种比例及它们之间的相互关系
在CAD绘图过程中，对于同一个观察对象（例如房屋的长度）的线度，涉及三种尺寸：①实物的真实尺寸，以mm计，②CAD绘图界面上的绘图单位值，③打印到纸质图纸上后，对应的mm数。
它们两两组合相比，就得到三种比例：②①之比是绘图比例（我们常说按1:1的比例绘图，就是指CAD中1个绘图单位，代表实物的1mm）；③②之比是打印比例（即打印到图纸上的1mm代表多少个图形单位值），③①之比是比例尺（又可称为”图注比例“，即打印到图纸上的1mm，代表实物的多少mm）。
上面三种比例之间，有一个数学关系式：绘图比例×打印比例=比例尺（图注比例）。
举例来说：如果是按1:1绘图的，即绘图比例为1:1，则绘图单位值在数值上与实物的尺寸毫米数相等，那么打印比例和比例尺（图注比例）就相等，可以认为它们是一回事。
但是有时为了清晰表达复杂局部的需要，要绘制一些局部放大图，局部放大时往往采用更大的绘图比例，例如大图中是按1:1的绘图比例，局部放大图中则采用10:1的绘图比例，即用10个图形单位值，代表1mm长的实物尺寸。
假如该图的打印比例是1:100，则根据上述关系式，这个局部放大图的图注比例应该标注为：(10:1)×(1:100)=1:10。
CAD中的各种比例详解
一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
CAD(绘图和打印)比例尺
CAD（绘图和打印）比例尺首先要进行cad中的单位设置：打开cad中的“工具-选项-用户系统配置”，（或者在命令行输入：UNITS）在“插入比例”选项卡中进行系统单位的设置，设置成什么单位画出的距离就是什么单位。
（cad的默认单位是毫米（mm））明确了这一点就好说了，你设置的单位是多少那个1就代表多少，比如你设置的单位为毫米（mm），则1代表1毫米；你设置的单位为米（m），则1代表1米（m），一、1:1绘图----1:1打印（1）单位设置为毫米（mm）1:1绘图：一条长为72米的直线，若单位设置为毫米（mm），则需要画72000毫米（mm），则在CAD里画这条直线应输入72000。
1:1打印：标注样式（或者在命令行输入：_dimSTyle）——修改——主单位——比例因子：（1.0000）——确定——置为当前——关闭——文件——绘图输出——打印——打印范围（窗口）——居中打印（选中）——布满图纸（不选）——比例（S）：（1：1）——1毫米=1单位（U）——确定————（则打印出来的图纸，图纸上标注数值尺寸单位为毫米（mm），图上直线长度1毫米=实际1毫米）（2）单位设置为米（m）1:1绘图：一条长为72米的直线，若单位设置为米（m），则需要画72米（m），则在CAD里画这条直线应输入72。
1:1打印：标注样式（或者在命令行输入：_dimSTyle）——修改——主单位——比例因子：（1.0000）——确定——置为当前——关闭——文件——绘图输出——打印——打印范围（窗口）——居中打印（选中）——布满图纸（不选）——比例（S）：（1：1）——1毫米=1单位（U）——确定——————（则打印出来的图纸，图纸上标注数值尺寸单位为米（m），图上直线长度1毫米=实际1米）二、1:1绘图----1:T打印（1）单位设置为毫米（mm）1:1绘图：一条长为72米的直线，若单位设置为毫米（mm），则需要画72000毫米（mm），则在CAD里画这条直线应输入72000。

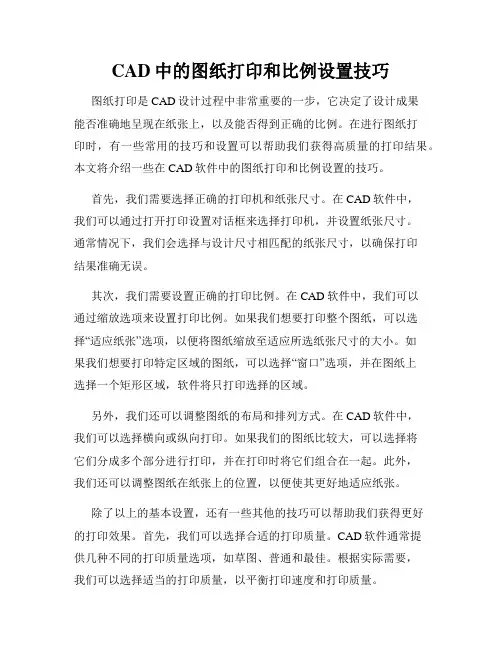

CAD中的图纸打印和比例设置技巧
CAD中的图纸打印和比例设置技巧图纸打印是CAD设计过程中非常重要的一步，它决定了设计成果能否准确地呈现在纸张上，以及能否得到正确的比例。
在进行图纸打印时，有一些常用的技巧和设置可以帮助我们获得高质量的打印结果。
本文将介绍一些在CAD软件中的图纸打印和比例设置的技巧。
首先，我们需要选择正确的打印机和纸张尺寸。
在CAD软件中，我们可以通过打开打印设置对话框来选择打印机，并设置纸张尺寸。
通常情况下，我们会选择与设计尺寸相匹配的纸张尺寸，以确保打印结果准确无误。
其次，我们需要设置正确的打印比例。
在CAD软件中，我们可以通过缩放选项来设置打印比例。
如果我们想要打印整个图纸，可以选择“适应纸张”选项，以便将图纸缩放至适应所选纸张尺寸的大小。
如果我们想要打印特定区域的图纸，可以选择“窗口”选项，并在图纸上选择一个矩形区域，软件将只打印选择的区域。
另外，我们还可以调整图纸的布局和排列方式。
在CAD软件中，我们可以选择横向或纵向打印。
如果我们的图纸比较大，可以选择将它们分成多个部分进行打印，并在打印时将它们组合在一起。
此外，我们还可以调整图纸在纸张上的位置，以便使其更好地适应纸张。
除了以上的基本设置，还有一些其他的技巧可以帮助我们获得更好的打印效果。
首先，我们可以选择合适的打印质量。
CAD软件通常提供几种不同的打印质量选项，如草图、普通和最佳。
根据实际需要，我们可以选择适当的打印质量，以平衡打印速度和打印质量。
其次，我们可以调整打印线宽。
在CAD软件中，我们可以为不同的图层和对象设置线宽。
在打印时，我们可以选择是否要将线宽打印出来。
如果我们想要呈现出更精细的线条效果，可以选择打印线宽；如果我们只关心图形形状而不关心线条的精细程度，可以选择不打印线宽。
另外，我们还可以选择是否打印阴影。
在CAD软件中，我们可以为对象设置阴影效果。
在打印时，我们可以选择是否要将阴影打印出来。
如果我们关心图形的真实感和立体感，可以选择打印阴影；如果我们只关心图形的形状，可以选择不打印阴影。

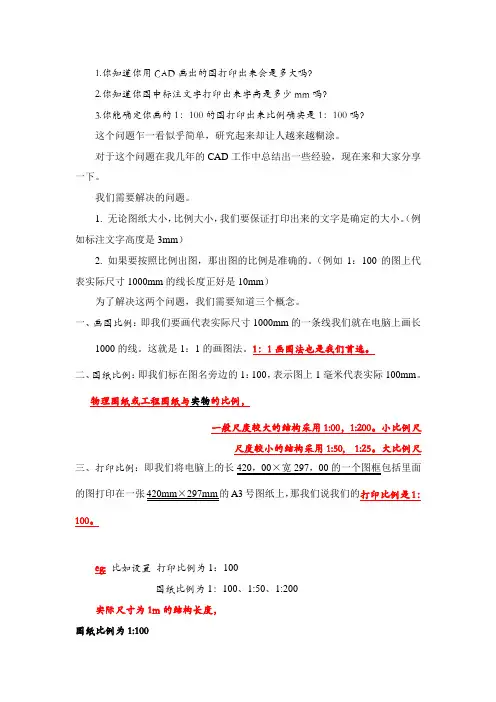

CAD出图比例
1.你知道你用CAD画出的图打印出来会是多大吗？2.你知道你图中标注文字打印出来字高是多少mm吗？3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。
对于这个问题在我几年的CAD工作中总结出一些经验，现在来和大家分享一下。
我们需要解决的问题。
1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。
（例如标注文字高度是3mm）2. 如果要按照比例出图，那出图的比例是准确的。
（例如1：100的图上代表实际尺寸1000mm的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。
一、画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1：1的画图法。
1：1画图法也是我们首选。
二、图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。
物理图纸或工程图纸与实物的比例，一般尺度较大的结构采用1:00，1:200。
小比例尺尺度较小的结构采用1:50, 1:25。
大比例尺三、打印比例：即我们将电脑上的长420，00×宽297，00的一个图框包括里面420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。
eg: 比如设置打印比例为1：100图纸比例为1：100、1:50、1:200实际尺寸为1m的结构长度，图纸比例为1:100按照1:100的图纸比例应为1000mm/100=10mm，即在CAD布局空间应画一长度为10mm的线段；由于打印比为1:100，采用A3图纸，即420mm*297mm，这个10mm必须放大420,00/420=100倍之后在CAD上画出相应的1000mm 的长度。
图纸比例为1:50按照1:50的图纸比例应为1000mm/50=20mm，即在CAD布局空间应画一长度为20mm的线段；由于打印比例为1:100，采用A3图纸，即420mm*297mm，这个20mm必须放大420,00/420=100倍之后在CAD上画出相应的2000mm 的长度。
cad图纸打印比例换算
图纸打印的比例换算电子档图纸打印中涉及比例的换算,有些玩家喜欢把图纸放大或缩小.. W/ E( {& h) A9 X+ w' i J. X+ v3 ?, B3 u( D7 s. e% z$ u纸模型常用的是3种规格的图纸1-A3 297mm × 420mm 3 Y' Z+ f5 U9 B! f2-A4 210mm x 297mm 6 c! Z, r- t1 x+ Y T7 m! M S3-B4 250mm x 353mm 8 a; `4 q4 m' D在自行打印时如何进行比例设置：1、 A3-〉A4 设置打印比例 71%2、 B4-〉A4 设置打印比例 84% " K8 S7 Z6 ?9 d! w5 z3、 A4-〉B4 设置打印比例 119%4、 A4-〉A3 设置打印比例 141% ; z9 l3 x3 |% f3 t3 ?比例换算：+ |' g: E: W' H4 q1 s0 O一般玩家使用的打印机都是A4的，如果将A3或B4的图纸在A4上打印那比例就有所改变。
比如原图B4 1:25的陆装，那打印到A4,比例如何换算25:0.81=30.86也就是A3的1:25的图纸缩小后打在A4上就是1:30 - f9 {5 s9 Q7 a5 `4 f, S5 {$ L7 v同理B4的1:33的飞机打印在A4上就是1:39 : ^* k/ e( ]2 ?+ x/ Z直接比例换算：. i7 R/ E- e( ~6 H; L" W1:200->1:400 比例50% ; a$ T6 S. N0 ^2 q3 J8 V" ~1:32->1:48 比例66.67%1:33->1:48 比例68.75% 9 u9 G* k/ P0 U 1:33->1:72 比例 45.83% " ~' |0 M3 w" \7 \ 1:50->1:48 比例 104.17%。
「推荐精读」CAD比例问题，不会设置比例，搞不清楚其中的关系？
「推荐精读」CAD比例问题，不会设置比例，搞不清楚其中的关系？大家先理解下面六个东西，【现实世界】→→→即表示我们现实世界的实体对象，如办公室、墙体、门窗、家具、天花地面等（该实体对象的大小我们可以理解为固定的）。
【CAD图形文件（电子版图纸）】→→→把实体对象借助于我们的CAD软件，把办公室、墙体、门窗、家具、天花地面等表达在我们的图形文件中。
【打印出来的纸质文件（纸质图纸）】→→→把CAD图形文件通过打印机打印出来的纸质文件，可以打印在不同的纸张大小上。
【现实世界】和【打印出来的纸质文件（纸质图纸）】之间的比例，一般称为「图纸比例」，也就是制图规范上的1：100、1：50、1：25、1:5、1:1等等。
【现实世界】和【CAD图形文件（电子版图纸）】之间的比例，一般称为「绘图比例」，为了方便起见，一般都是1比1，这就是我们经常会听到的在CAD中绘制按照1:1比例来对图形进行绘制。
【现实世界】和【CAD图形文件（电子版图纸）】之间的比例，一般称之为「打印比例」，比如同样的CAD文件，我可以打印在一张A4纸上，也可以打印在A1纸上，这个比例一般视实际情况而定。
（可以简单理解成冲印海报，同样的底片，可以印2寸的小照片，也可以印巨幅的大海报）。
大家一定要把上面的关系理解了。
大家不要想复杂了，为什么我们的CAD施工图文件会有1:100,1:50,1:30,1:5，1:1等比例，其实这里面肯定是有个标准（GB规范）在里面的，理论上我们可以以任何的比例对图纸进行出图，但是我们打印出来的图纸必须能指导施工，也就是最基本的能够看清我们图纸的内容。
纸张大小，A4=297*210，A3=420*297，A2=594*420，A1=841*594，A0=1189*841，以及加长图框A4加1/4长=371*210，A3加1/4长=525*297，A2加1/4长=743*420等等常用的纸质大小纸张。
简而言之，我们需要根据现实世界的大小以及打印出图的纸张大小，在满足规范的前提下指定合适的比例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文整理于网络，仅供阅读参考
cad打印比例怎么算的
cad打印比例的算法一：
cad图纸打印比例=你图中量得图框mm长度/你打印的标准图框mm长度(a3为420mm，a2为594mm)*你图中基本单位(厘米为10，米为1000)*你图中标注线性比例。
例：a3，图中单位cm，2100mm图框长度，线性比例0.1，则比例=2100/420*10*0.1=5，为1:5。
a2，图中单位m，59.4mm图框长度，线性比例1，则比例=59.4/594*1000*1=100，为1:100。
cad打印比例的算法二：
在模型空间中用1:1的比例画图。
ctrl+p,调出打印的窗口。
如果需要的比例打印为1:50，在”打印比例“中设置为1毫米=50单位，点击应用到布局，预览没有问题即可打印为1:50。
其他比例参考上述的说明即可。
如下图所示：。
