10套起卖发射板主要参数工作频率:315M Hz工作电压:DC5V编码IC:PT2262脚位说明: GND VCC 10 11 12 13 GND为- VCC为+ 10 11 12 13 为信号输入接收板主要参数工作频率:315M工作电压:DC5V工作电流:≤3mA(5.0VDC)编码芯片:SC2272-T4(自锁)脚位说明:GND VCC D0 D1 D2 D3 VT灵敏度:优于-105dBm(50Ω)遥控距离:50-1000米(开阔地)接收模块的七根引脚分别为VT.D3、D2、D1、D0、VCC,GND,其中VCC为DC5V的供电端,GND 为接地端,VT端为解码有效输出端,只要发射器的数据码有输出,VT都能同步输出高电平;D3、D2、D1、D0是2272解码芯片的四位数据输出端,有信号时能输出5V左右的高电平,驱动电流约2mA,与发射器的四位数据码输出一一对应。
接收模块不焊天线也能接收信号,为提高接收灵敏度,可以用一根长度约为23厘米的软导线直接焊接到天线孔处,图中RC 所指的是振荡电阻,接收模块和发射器的震荡电阻需要匹配才能工作,发射器可以用我店固定码四键遥控器或者带编码四路发射模块,如与其他发射器配套,则必须提供发射器相关参数。
下图是带解码的超再生接收模块等效电路图固定编码接收模块测试图(此图为原理图,以模块上的管脚位置为准,10、11、12、13即为上图中的D3、D2、D1、D0引脚)编码解码芯片PT2262/PT2272芯片原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
433m无线模块基础知识知识分享

433m无线模块数据发射模块的工作频率为315M,采用声表谐振器SAW稳频,频率稳定度极高,当环境温度在—25〜+85度之间变化时,频飘仅为3ppm/度无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
433M发射模块主要技术指标:1、通讯方式:调幅AM2、工作频率:315MHZ/433MHZ3、频率稳定度:土75KHZ4、发射功率:<500MW5、静态电流:<0.1UA6、发射电流:3〜50MA7、工作电压:DC 3〜12V特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体,而一般的LC振荡器频率稳定度及一致性较差,即使采用高品质微调电容,温差变化及振动也很难保证已调好的频点不会发生偏移。
发射模块未设编码集成电路,而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口,而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262或者SM5262等编码集成电路配接时,直接将它们的数据输出端第17脚接至数据模块的输入端即可。
数据模块具有较宽的工作电压范围3〜12V,当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时,空旷地传输距离约20〜50米,发射功率较小,当电压5V时约100〜200米,当电压9V时约300〜500米,当发射电压为12V时,为最佳工作电压,具有较好的发射效果,发射电流约60毫安,空旷地传输距离700〜800米,发射功率约500毫瓦。
当电压大于I2V时功耗增大,有效发射功率不再明显提高。
这套模块的特点是发射功率比较大,传输距离比较远,比较适合恶劣条件下进行通讯。
无线ASK发射模块

ASK发射模块TX-005
本模块采用315MHz或433.92MHz声表谐振器和大功率射频电路制成。
属于ASK调制发射。
可以配合常用的超再生接收电路或超外差接收电路工作。
具有较高的频率稳定度。
外接编码芯片或数据传输口。
只有按下按键时才有电流消耗,平时不耗电,使用简单。
产品规格
通讯方式:调幅ASK
工作频率:315MHZ~433.92MHZ
静态电流:≤0.1UA
发射电流:10mA
工作电压:DC3~3.3V
工作温度:-20℃~+60℃
外型尺寸:11x16x5.5MM
频率稳定度:±75KHZ
发射功率:10dbm
发射距离:500m(空扩地)
调制速率:3KB/S
输入信号:TTL电平
引脚排列:DATA、VCC、GND、ANT
引脚功能:
DATA:发射数据输入
VCC:工作电源,DC3~3.3V
GND:接地
ANT:天线接口
产品特点
采用低成本声表谐振器SAW稳频,频率稳定度极高,体积小,环境温度在-25~+85度之间变化时,频飘仅为3ppm/度。
应用范围:
广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
天线匹配:天线一般采用50欧姆阻值单芯导线,天线的长度315M的约为22cm,433M 的约为17cm.。
433m调节参数

433m调节参数433MHz无线调参模块是一种常见的无线通信模块,其参数配置对通信质量和使用距离有着至关重要的影响。
调参主要包括对输出频率、调制方式、编码方式、传输速率等参数进行调节,通常需要进行合理的计算与配置以适应不同场景和应用。
例如,传输速率可以通过串口发送的数据进行计算得出。
此外,其常见使用距离参数也会根据模块的质量和使用环境有所变化。
以下是该模块调参过程中常见的问题和解决步骤:1. 调整无线发射模块的工作频率。
可直接用成品遥控器通过遥控器所配的接收头来改变工作频率。
2. 调整无线发射模块的发射功率。
可通过遥控器或无线电综合测试仪来调整发射功率。
3. 调整无线发射模块的调制方式。
可通过遥控器或无线电综合测试仪来调整调制方式。
4. 调整无线发射模块的编码方式。
可通过遥控器或无线电综合测试仪来调整编码方式。
5. 调整无线发射模块的静默方式。
可通过遥控器或无线电综合测试仪来调整静默方式。
6. 调整无线发射模块的接收灵敏度。
可通过遥控器或无线电综合测试仪来调整接收灵敏度。
7. 调整无线发射模块的发射电流。
可通过遥控器或无线电综合测试仪来调整发射电流。
8. 调整无线发射模块的载波频率偏移。
可通过遥控器或无线电综合测试仪来调整载波频率偏移。
9. 调整无线发射模块的载波幅度偏移。
可通过遥控器或无线电综合测试仪来调整载波幅度偏移。
10. 调整无线发射模块的载波相位偏移。
可通过遥控器或无线电综合测试仪来调整载波相位偏移。
11. 调整无线发射模块的调制波形宽度。
可通过遥控器或无线电综合测试仪来调整调制波形宽度。
12. 调整无线发射模块的调制度(也叫调幅度)。
可通过遥控器或无线电综合测试仪来调整调制度(也叫调幅度)。
13. 调整无线发射模块的占空比(也叫包络检波方式)。
可通过遥控器或无线电综合测试仪来调整占空比(也叫包络检波方式)。
14. 调整无线发射模块的校码(也叫密码)。
可通过遥控器或无线电综合测试仪来调整校码(也叫密码)。
433m无线模块基础知识

433m无线模块数据发射模块的工作频率为315M,采用声表谐振器SAW稳频,频率稳定度极高,当环境温度在-25~+85度之间变化时,频飘仅为3ppm/度无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
433M发射模块主要技术指标:1、通讯方式:调幅AM2、工作频率:315MHZ/433MHZ3、频率稳定度:±75KHZ4、发射功率:≤500MW5、静态电流:≤0.1UA6、发射电流:3~50MA7、工作电压:DC 3~12V特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体,而一般的LC振荡器频率稳定度及一致性较差,即使采用高品质微调电容,温差变化及振动也很难保证已调好的频点不会发生偏移。
发射模块未设编码集成电路,而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口,而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262或者SM5262等编码集成电路配接时,直接将它们的数据输出端第17脚接至数据模块的输入端即可。
数据模块具有较宽的工作电压范围3~12V,当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时,空旷地传输距离约20~50米,发射功率较小,当电压5V时约100~200米,当电压9V时约300~500米,当发射电压为12V时,为最佳工作电压,具有较好的发射效果,发射电流约60毫安,空旷地传输距离700~800米,发射功率约500毫瓦。
当电压大于l2V时功耗增大,有效发射功率不再明显提高。
这套模块的特点是发射功率比较大,传输距离比较远,比较适合恶劣条件下进行通讯。
FM发射模块

电话:0755-23494794 FAX:0755-27909184 E-mail:johnson078@
深圳飞腾浩宇电子科技有限公司

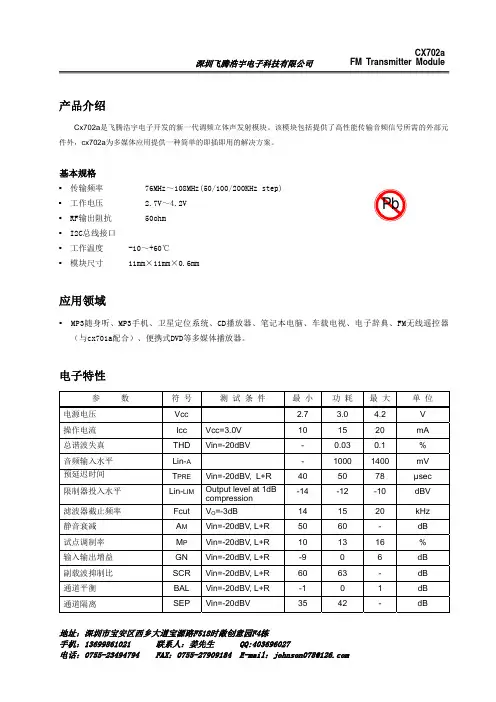

CX702a FM Transmitter Module
射频功率
▪ 端口说明
PRF FTX=88MHz
1
3
5
dBm
Pin No.
1 2 3 4 5 6 7 8 9 10
▪ 模块特点
▪ 模块自带PA放大,在天线匹配电路匹配好的情况下,有效发射距离不小于50米 ▪ 可以通过软件改变模块的输入音频强度,不需要外接衰减电路 ▪ 可以通过软件调整输出的发射功率 ▪ 自带国际标准的RDS功能 ▪ 可以任意设置发射频率,步进有三种可选50/100/200KHz ▪ 预加重时间、省电模式、调制频偏都由软件控制
Vin=-20dBV, L+R
MP Vin=-20dBV, L+R
GN Vin=-20dBV, L+R
SCR Vin=-20dBV, L+R
BAL Vin=-20dBV, L+R
SEP Vin=-20dBV
最小 2.7 10 40 -14
14 50 10 -9 60 -1 35
功耗 3.0 15 0.03 1000 50 -12
手机:13699861021
联系人:姜先生
QQ:403696027
电话:0755-23494794 FAX:0755-27909184 E-mail:johnson078@
76MHz~108MHz(50/100/200KHz step) 2.7V~4.2V 50ohm
-10~+60℃ 11mm×11mm×0.6mm
Pb
FM发射

4。
调频发射模块FM429元一个体积只有:61x25x11毫米调频发射模块FM4是一种低电压,高效率的立体声调频发射模块,它由单片立体声调制发射集成电路BA1404和高频功放电路组成,可以将各种立体声音源加以处理并调制发射,由立体声FM收音机接收.内含MPX多路转换器,导频振荡器,RF电路等功能。
可以用于教学,舞台及比例遥控器中。
FM4的工作电压为1V-3.6V,低于1V将停止工作,高于3.6V会烧毁电路的芯片,造成永久损坏.音频输入电压的幅值为20-200mv,当大于200mv时应在电路的输入端加入电阻式衰减器,如输入音源是CD,VCD时,(其输出为1V)。
R1选择10K,R2选择1K,这时在FM4的输入端将得到约85-100mv的音频信号.FM4模块上标注有发射频率,如需改变,稍微拨动一下BA1404芯片第10脚附近的线圈即可。
注意事项:1。
FM4的音源必须是L,R立体声,收音机必须可以接收FM立体声广播。
2。
FM4的电源正,负极不得接反,且不得高出3.6V,否则电路损坏。
5。
调频晶振式发射/接收模块JFM186元一套信号调制方式采用晶振稳频,频率非常稳定,传输频率选用79MHZ等调频广播频段外的频点,避免了和正常广播互相干扰,JFM1可以用于演讲、教学、玩具、防盗监控等诸多领域。
JFM1发射模块使用了美国摩托罗拉的专用发射芯片MC2833,芯片内部已经含有晶振电路、音频调制电路和射频放大电路,模块使用了起振效果最佳的基频振荡电路,将发射模块上的13.1667基频经过6倍频后进行发射。
用户使用时只要配上3~9伏的直流电源就能正常工作。
JFM1接收模块使用SONY公司最新的Radio芯片CXA1691S,并加入乘法衫的外围控制电路,它包含高频,混频,中频,低频及其所有附属电路,完成了天线输入至音频输出间的所有信号处理功能,只需加上电源和一只喇叭即可组成高灵敏度的放音装置。
JFM1接收模块设计很紧凑,为一块裸板,大小相当于一只火柴盒。
无线发射接收模块详细资料

无线发射/接收模块1.微型无线发射/接收模块
被信号抑制,但不合理的地线及部件引入的干扰很难被抑制,应逐步断开后级电路找到干扰源,发射电路调试详见F05AF05B。
第3页
射频接收模块??????J04E???J04H(超再生)
射频接收模块???J04C???J04S??(超再生)
????3310A接收模块是一片直接将芯片做在PCB板上具有较高性价比的超外差接收模块,具有体积小,免调试,无外围,性能稳定等特点,芯片内含射频放大器,混频器,本地振荡器,中频放大器,滤波器及限幅比较器,输出为数据电平信号,可直接至标准解码器或CPU解码,频率为315M及433.92MHZ,适合与ASK方式的发射模块及遥控手柄配套,用于各种遥控器,报警器及单片机短距离数据传输。
内部结构及应用电路参见J05C。
