焊烟除尘方案
焊接烟尘治理技术方案
1.2 焊接烟尘危害和治理难点
1.2.3 焊接烟尘的治理难点
3、系统的节能难！焊接烟尘的收集与过滤在车间内是作为辅助设备存在的，设备不产生直接的经济 效益，系统的节能降耗显得尤为重要。传统的焊接烟尘捕捉方式，采用大风量、整个车间的通风换气 来解决车间的焊接烟尘，很多能源是做了无用功。我司整体厂房分层送风技术处理的是车间4m以下人 和工件的活动范围，系统设计的风量直接针对工作区，相对于针对整个车间的焊接烟尘治理就达到了 大大节能的目的。 4、提高系统的效率难！传统的焊接烟尘治理采用全室的通风换气治理，通风效率很低。采用我司整 体厂房分层送风技术，针对的是车间4m以下工作区域，充分利用烟尘在焊接热作用下上升的特点，并 加速这一现象，系统的通风效率最高。
1.2 焊接烟尘危害和治理难点
1.2.3 焊接烟尘的治理难点
焊接烟尘的治理是一项世界性的难题，常见的焊接烟尘治理方法如：劳保方案、局部除烟除尘、混合 式通风换气、轴流风机抽排等等都存在着一种或多种的局限性，针对于碳钢焊接而言除了不但需要去 除车间的焊接烟尘，如何控制车间的温湿度、如何降低车间能耗也是我们必须考虑的核心问题。碳钢 焊接烟尘的治理存在如下的世界性技术难题： 1、焊接烟尘收集捕捉难！特别是针对大工件烟尘治理，工件吊装频繁、工人频繁变换焊接位置的情 况的烟尘治理，失败的工程屡见不鲜。整体厂房分层送风技术正是针对上述问题而研发的。 2、焊接烟尘的过滤难！焊接烟尘在空气中主要以气凝胶的形式存在，0.1-0.3μm的粒径占据了整个 烟尘量的60%以上，如何保证烟尘高效的过滤同时系统阻力最低，这正是我司高科技解决的问题。
气流的支配。当尘粒受机械力作用以初速度u0作水平运动时，由于空气的阻力，尘粒呈减速运动，
可以用下式表达尘粒运动的规律：
焊接烟尘方案
焊接烟尘方案第1篇焊接烟尘方案一、背景与目标随着我国经济的快速发展，焊接技术在制造业中的应用日益广泛。
然而，焊接过程中产生的烟尘对人体健康和环境造成严重影响。
为保障作业人员的健康，提高生产环境质量，降低环境污染，依据《中华人民共和国职业病防治法》、《中华人民共和国环境保护法》等相关法律法规，特制定本方案。
二、现状分析1. 焊接烟尘成分及危害焊接烟尘主要包括金属氧化物、硅酸盐、碳氢化合物等，其中含有大量的有害物质，如氧化铁、氧化锰、氟化物、氮氧化物等。
长期吸入焊接烟尘，可能导致矽肺、锰中毒、氟中毒、呼吸道疾病等职业病。
2. 焊接烟尘产生原因（1）焊接工艺：手工电弧焊、气体保护焊、激光焊等焊接方法均会产生焊接烟尘。
（2）焊接材料：焊接材料中的药皮、焊条涂料等在高温作用下分解产生烟尘。
（3）作业环境：封闭或半封闭的作业环境，通风不良，导致焊接烟尘积聚。
3. 现有控制措施（1）自然通风：利用自然气流降低烟尘浓度。
（2）局部排风：在焊接作业区域设置排风扇，将烟尘排出室外。
（3）个人防护：作业人员佩戴防尘口罩、防护眼镜等。
三、方案设计1. 总体原则（1）源头控制：选用低烟尘、低毒性的焊接材料，优化焊接工艺。
（2）过程控制：加强通风换气，降低烟尘浓度。
（3）末端治理：采用高效过滤设备，净化排放烟尘。
（4）综合防护：提高作业人员防护意识，加强个人防护。
2. 具体措施（1）焊接工艺优化1) 选用低烟尘、低毒性的焊接材料。
2) 采用气体保护焊、激光焊等低烟尘焊接方法。
3) 优化焊接参数，降低焊接烟尘产生。
（2）通风换气1) 增设局部排风设施，提高排风效率。
2) 实施全面通风，确保作业区域空气质量。
3) 定期检查通风设施，确保其正常运行。
（3）高效过滤设备1) 设置焊接烟尘净化器，对焊接烟尘进行过滤净化。
2) 定期更换滤芯，保证净化效果。
3) 对净化后的空气进行排放，确保达到国家排放标准。
（4）个人防护1) 作业人员配备防尘口罩、防护眼镜、防护手套等。

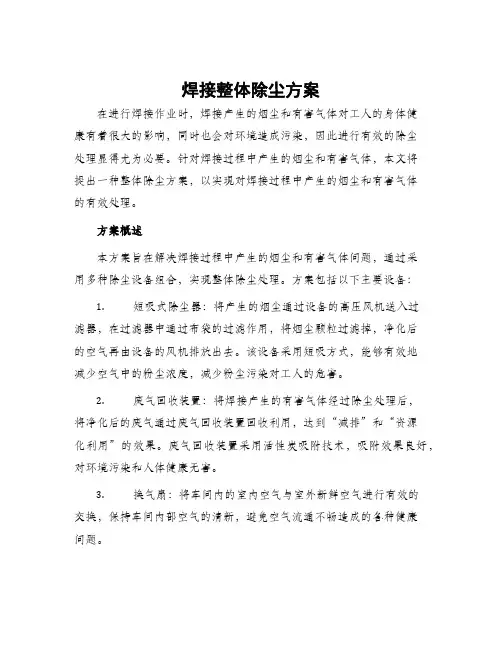

焊接整体除尘方案
焊接整体除尘方案在进行焊接作业时，焊接产生的烟尘和有害气体对工人的身体健康有着很大的影响，同时也会对环境造成污染，因此进行有效的除尘处理显得尤为必要。
针对焊接过程中产生的烟尘和有害气体，本文将提出一种整体除尘方案，以实现对焊接过程中产生的烟尘和有害气体的有效处理。
方案概述本方案旨在解决焊接过程中产生的烟尘和有害气体问题，通过采用多种除尘设备组合，实现整体除尘处理。
方案包括以下主要设备：1.短吸式除尘器：将产生的烟尘通过设备的高压风机送入过滤器，在过滤器中通过布袋的过滤作用，将烟尘颗粒过滤掉，净化后的空气再由设备的风机排放出去。
该设备采用短吸方式，能够有效地减少空气中的粉尘浓度，减少粉尘污染对工人的危害。
2.废气回收装置：将焊接产生的有害气体经过除尘处理后，将净化后的废气通过废气回收装置回收利用，达到“减排”和“资源化利用”的效果。
废气回收装置采用活性炭吸附技术，吸附效果良好，对环境污染和人体健康无害。
3.换气扇：将车间内的室内空气与室外新鲜空气进行有效的交换，保持车间内部空气的清新，避免空气流通不畅造成的各种健康问题。
设备运行原理针对焊接过程中烟尘和有害气体的处理问题，本方案采用多种设备的组合运行，具体运行原理如下：1.在进行焊接作业时，产生的烟尘通过短吸式除尘器进行净化处理，被除尘设备过滤掉，净化后的空气再由设备排放出去。
2.在除尘处理后的有害气体，通过废气回收装置进行处理。
废气回收装置采用活性炭吸附技术，将有害气体吸附到活性炭上，并进行进一步的除臭和净化处理。
3.为保证车间内部空气的清新，本方案还采用换气扇进行交换。
通过将车间内部的室内空气与室外新鲜空气进行有效交换，使车间内部空气保持清新，使工人呼吸到新鲜空气，避免长时间吸入有害气体对身体的危害。
设备优势本方案采用多种设备的组合方式运行，能够充分发挥各项设备的优点，从而取得以下优势：1.综合净化效果好：采用短吸式除尘器和废气回收装置的组合方式，能够有效地将烟尘和有害气体进行净化，保证车间内部空气的清新。
焊接烟尘治理方案
焊接烟尘治理方案焊接烟尘是工业生产中不可避免的环境问题之一，它对工人身体健康和环境质量造成了一定的威胁。
因此，针对焊接烟尘治理问题，制定合理的方案至关重要。
本文将探讨一种综合考虑环保、经济和实施可行性的焊接烟尘治理方案。
一、病因及健康影响焊接烟尘是由焊接过程中产生的烟雾和粉尘组成的。
其中，烟雾中含有大量的氧化物、金属颗粒以及一些致癌物质。
这些有害物质如果被人体吸入，会对呼吸道、肺部和免疫系统造成严重的伤害。
长期接触焊接烟尘可能引发呼吸系统疾病、肺癌等健康问题，甚至危及生命。
二、常见的烟尘治理方法目前常见的焊接烟尘治理方法主要包括机械过滤、湿式洗涤以及静电除尘等。
机械过滤是利用过滤器对烟尘进行过滤，有效捕捉大颗粒烟尘。
湿式洗涤则是利用水喷淋设备将烟尘附着至水中并沉淀。
静电除尘则是利用高压静电场使烟尘带电，在电场的作用下进行沉积。
这些方法各有优缺点，需要根据具体情况进行选择。
三、全面施行的鉴于现有烟尘治理技术存在一些局限和不足，可以考虑综合运用多种方法，制定全面施行的焊接烟尘治理方案。
首先，进行机械过滤。
在焊接过程中设置机械过滤装置，对烟尘进行初步过滤和捕集，阻止大颗粒烟尘进入空气中。
其次，采用静电除尘。
利用高压静电场引导残留的颗粒烟尘带电，并在电场的作用下沉积于集尘设备中。
静电除尘不受颗粒大小和形状的限制，可以有效去除微小颗粒烟尘。
再次，考虑湿式洗涤。
通过水喷淋设备将烟尘附着至水中并沉淀。
湿式洗涤可以有效去除一些难以捕捉的细小颗粒烟尘，并起到降温的作用。
最后，引入新技术。
近年来，光催化氧化法、等离子体处理法等新技术逐渐运用于烟尘治理中。
光催化氧化法通过光照和催化剂的作用将烟尘进行降解分解，实现净化效果。
等离子体处理法则利用等离子体高温气体将烟尘氧化为无害物质。
这些新技术可能在焊接烟尘治理中发挥更大的作用。
综上所述，针对焊接烟尘治理问题，综合运用机械过滤、静电除尘、湿式洗涤以及新技术等多种方法制定全面施行的治理方案，可以有效减少焊接烟尘的排放及对环境和人体健康的影响。
焊烟通风除尘系统方案
焊烟通风除尘系统冲焊蹄线通风除尘系统方案(图片仅供示意)2021-11-13一、项目概述根据业主对焊接烟尘处理的要求，对在焊接过程中产生的烟尘进行收集和无害化处理，使得工作区域空气环境大大改善。
以保护工人身体健康，并使排气达到国家标准。
由于现场的条件很复杂，工件大小差异、形状差异都很大，各不相同，采用分层送风能耗太高，设备投入也是具大的，用岗位吸气臂又无法满足大批量生产形状各异的工件，同时还存大过滤后的细小灰尘直接排在车间，更易让人们肺吸收，因此，采用局部排风一是可以避免分层通风的能耗和投入，二是避免吸气臂不适合大批量制造和二次污染直接排气在车间。
设计思路：1、根据焊接烟尘细小，不适合采用过滤袋，我们选用美国唐纳森腹膜滤筒，可以拦截直径小于0.5μm的尘埃。
2、根据焊接烟尘粘度高,一是选择无外网的滤筒,二是集尘斗角度要陡,否则烟尘无法下滑.对无法下滑设置卸灰振动器。
3、顶吸罩形式对焊烟进行捕捉会风力递减，采用均流板使风力均匀。
4、在安全方面一是我们在管路上设有阻火阀,防止焊接火星将油泥点燃;二是管路装有防火阀,如果一旦管路自动灭火系统失灵,防火阀会自动关闭,防止火势扩大三是装有自动侦测和灭火系统。
当检测到火源时自动打开消防系统，进行灭火。
5、由于工位较多，不一定全部开机，如果人少时风机也全负载工作，造成能源极大浪费，我们通过检测管路真空度而调整风机转速达到节能的目的。
6、系统设有清灰系统,每周一次对各段进行清灰,不让管道中积灰。
7、卸灰非常方便，在集灰斗下方装有带滑轮的集尘桶，通过快速夹具与灰斗相连。
8、支管与总管相连处装有调节阀和压力表，用以监测三管同时工作的风速和平衡三管的风量。
二、项目内容将车间焊接线进行优化与组合，车间左到右排，，将车间内8个工位用一条风管通到5号门墙外的滤筒除尘器上，每两个手工焊工位合成一个支管道通入主管道。
在两台2.2米乘1.9米的机器焊上加装积气罩，老线上的两台2.2米乘1.9米的机器焊上也加装积气罩，换焊丝的一面加装可滑动防火软帘。
焊接车间烟尘处理方案及流程
焊接车间烟尘处理方案及流程
焊接车间烟尘处理方案及流程如下：
1. 源头抽取：这是解决源头产生焊接烟尘问题的最佳方法，可以综合利用工作空间。
例如向下通风工作台，它是一个工作台和排烟设备组合装置，另外还有单双吸气臂除尘器，由于装有灵活性比较强的万向吸气臂，能很容易被放置在烟尘来源或焊接墙附近，从而达到全面抽取烟雾。
2. 隔离焊接区域：当无法进行近距离从源头上抽气时，下一个最好的办法就是将烟尘来源与车间进行隔离。
如果可能的话，可以通过使用焊接机器人来操纵焊机。
在焊接过程中，使用带密闭焊带的抽气罩，在这种情况下，是首先方案。
3. 一般过滤：在焊接头罩和现场及时捕获焊接烟尘都不能彻底解决问题的情况下，采用一般空气净化和通风，再加上个人的保护措施，是首选方法，通过这种方法，可以捕获和过滤聚集在车间里的烟尘。
4. 移动式焊接烟尘净化器：当焊接工位变动范围不大时，可采用移动式焊接烟尘净化器。
当焊接工位变动范围较大时，移动式焊接烟尘净化器使用不便，可通风扩散排放。
5. 采取“分层送风”措施：当焊接烟尘产生量大时，应采取“分层送风”措施。
这些方案和流程仅供参考，具体实施时需要根据车间的实际情况进行调整。
焊接烟尘净化治理措施方案
焊接烟尘净化治理措施方案引言焊接烟尘是指焊接工程中产生的烟尘、废气和固体颗粒物等有害污染物。
焊接工作是工业生产中常见的一种加工工艺，而焊接烟尘对环境和人体健康都会带来负面影响。
因此，有必要实施焊接烟尘净化治理措施，以保护环境和人类健康。
焊接烟尘净化治理技术1. 高效过滤器通过使用高效过滤器来截留焊接烟尘中的颗粒物，可以有效减少颗粒物的排放。
高效过滤器应具备较高的过滤效率和较大的过滤面积，能够有效捕捉细小的颗粒物，并减少对环境的污染。
2. 烟气净化设备利用烟气净化设备来处理焊接烟尘中的有害气体，如氮氧化物和二氧化硫等。
常见的烟气净化设备包括吸附装置、活性炭过滤器和湿式废气净化器等。
这些设备可通过吸附、化学反应和物理处理等方式，将有害气体转化为无害物质。
3. 排风系统优化对焊接工作现场的排风系统进行优化，可有效控制焊接烟尘的排放。
具体而言，可以采用高效风机、管道布局合理、风速调节等手段来提高排风系统的效率和控制能力，从而减少焊接烟尘的扩散和排放。
4. 安全操作措施除了净化治理技术，安全操作措施也是非常重要的一环。
焊接工作人员应接受专业培训，掌握良好的操作技巧，并依照规定佩戴呼吸保护设备和个人防护装备。
此外，焊接作业现场应保持通风畅通，防止烟尘积聚和大量扩散。
焊接烟尘净化治理方案基于上述焊接烟尘净化治理技术，制定以下具体方案：1. 安装高效过滤器在焊接作业现场的排风系统中安装高效过滤器，以捕捉焊接烟尘中的颗粒物。
过滤器应具备较高的颗粒物捕捉效率和较大的过滤面积，以提高净化效果。
定期更换和维护过滤器，确保其持续有效。
2. 使用烟气净化设备选用适当的烟气净化设备来处理焊接烟尘中的有害气体。
根据实际情况，可配置吸附装置、活性炭过滤器和湿式废气净化器等，以去除有害气体。
设备的选择和设计应根据烟尘特性和排放要求进行优化。
3. 优化排风系统对焊接现场的排风系统进行优化，确保其能够有效控制焊接烟尘的排放。
优化措施包括选择适当的风机型号、设定合理的风速、调整管道布局等。
高大厂房焊接烟尘治理方案
高大厂房焊接烟尘治理方案
焊接烟尘治理是一个国际性的技术难题，主要表现在以下几个方面：焊接烟尘粒径小，滤除困难；焊接工位多变，捕捉困难；热气流滞留特性，除尘困难；除尘设备投资大，运行费用高，投入困难。
局部除尘方案是直接针对焊接烟尘高浓度排放区域进行治理，由烟尘捕捉部分和烟尘过滤部分组成。
该方法可以有效阻止无组织气流在空间内带动污染物扩散，并且消耗的空气量较少。
采用局部通风方式能够取得较好的治理效果，但受现场布局、操作者惯和设备运动空间限制大。
整体厂房焊接烟尘治理是在20世纪90年代的北欧开始的，是治理焊接烟尘最有效的手段。
高大焊接厂房具有跨距大、焊接工位多、焊接烟尘量大、辅助设备占用空间大、天车等特点。
分层送风原理是本方案采用的治理方法，与传统的混合送风不同。
通过分层送风技术，将较低风速、较大风量、较小温差的新鲜空气直接送入室内工作区，形成类似于向上的均匀流
的流动，将污浊空气取代。
室内空气在温度、浓度上形成两个区域：上部混合区和下部单向流动的清洁区。
分层送风除尘系统由送风机组、送风管道、送风口、污染物捕捉器、过滤器等组成。
该系统具有除尘效率高、能耗低、维护方便等特点，适用于高大厂房焊接烟尘治理。
