YK(134a)机组运行参数
约克空调主机运行参数参考值（标准工况）
空调机组YK离心机组（ R134a）水系统：
冷冻水进出水压差0.8-1.0 kg/cm2
冷冻水进出水压力最大10.3 kg/cm2
冷冻水进出水温差5°C
冷却水进出水压差0.8-1.0 kg/cm2
冷却水进出水压力最大10.3 kg/cm2
冷却水进出水温差5°C
冷却水出水温度最高37°C
机组系统
蒸发压力（冷冻水出水＝7.2°C、满载电流＝100%）270-240KPaG
冷凝压力（冷却水出水＝37°C、满载电流＝100%）900-850KPaG
正常工作油温45-60°C
过热度（排气温度－冷凝饱和温度）10-14°C
排气温度 (根据冷却水温）35-60°C
油滤网压差
油压差180-280KPaD
冷冻水出水温度－蒸发饱和温度＜3°C
冷却水出水温度－冷凝饱和温度＜4°C
润滑油油位（运行时）上油镜1/2－下油镜1/2止推轴承间隙位置10mil,-25mil
电流范围30-105%FLA
蒸发压力显示范围37.9-533.7KpaD
冷凝压力显示范围0-2172.4KpaD
电气绝缘电阻》2MΩ
电压范围 380V±10%。

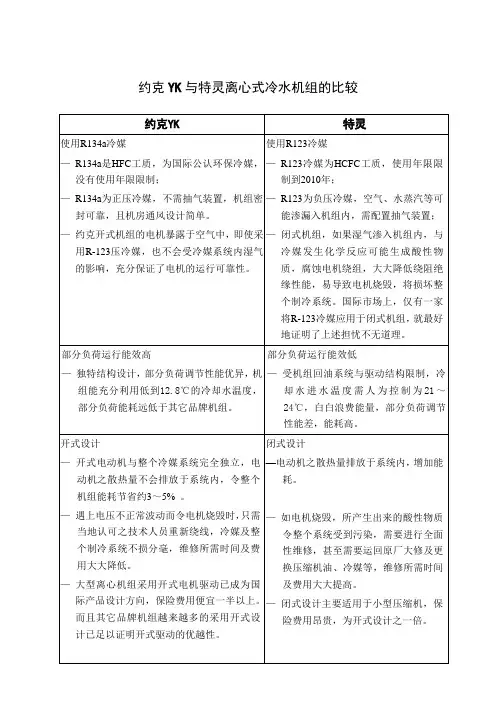

约克YK与特灵离心式冷水机组的比较
— 独特结构设计，部分负荷调节性能优异，机组能充分利用低到12.8℃的冷却水温度，部分负荷能耗远低于其它品牌机组。
部分负荷运行能效低
— 受机组回油系统与驱动结构限制，冷却水进水温度需人为控制为21～24℃，白白浪费能量，部分负荷调节性能差，能耗高。
开式设计
—开式电动机与整个冷媒系统完全独立，电动机之散热量不会排放于系统内，令整个机组能耗节省约3～5%。
油槽
—压缩机内置油槽，可为压缩机启动、停机以及电源故障时提供润滑作用。
油槽
—无备用油槽系统，如遇电源故障，机组逐步停转时，将因缺油而增加磨损，缩短机组使用寿命。
微电脑控制系统
—全句中文全句显示及中文按键，并有多种运行数据显示和编程控制，一目了然，操作极为方便。
—控制冷冻水水温精确度为±0.056OC，避免了因冷冻水温偏低而带来的能量浪费，令机组更为节能。
启动器
—使用的星三角启动器由美国原厂配置，与主机一起交运。
—可配套约克专利的变频驱动装置：
—优化启动性能，启动电流永不超过满载电流，减少电动机的磨损，延长机组的使用寿命；
—部分负荷时的耗电指标远比恒速机组的低；
—直接由工厂安装在机组上，节省安装占地，减少现场安装工作；
—部分负荷低转速运行，运行宁静。
—可能渗漏点远少于多级压缩，运行可靠。
多级压缩
—运动部件较多，故障率低，可靠性低。
—部分负荷时发生喘振机会大，因油压无法分成二、三级以供润滑作用。
—可能泄漏点多，且三级压缩机一般需采用R123负压冷媒，需配置抽气装置，降低了可靠性。
冷媒流量控制装置
—采用固定孔板节流装置，优化机组在变负荷和变温度情况下的性能，节流效果好，运行稳定。
约克134A螺杆机样本
YEWS 7
技术性能
高效型空调机组技术参数表
型号
YEWS260HA50E YEWS340HA50E YEWS415HA50E
制冷量
TR
KW
输入功率 KW
COP
258
906
159
5.70
339
1192
204.7
5.82
414
1455
246.5
高效驱动 ¡¡ 专利的混合降膜式蒸发器保证了极佳的换热效率 ¡¡ 先进的冷媒和油系统设计及解决方案让整机效率更上一层楼 ¡¡ 完美的控制逻辑保证机组在各个负荷点都保持在最高效率运行
应用灵活
YEWS高效系列机组适应能力非凡，不仅可用于舒适性空调，也可 适用于冰蓄冷，水蓄冷和工艺冷却等各种场合。 ¡¡ 特殊设计的压缩机可有效应对高压头工况 ¡¡ 完全而实时的参数探测与系统保护使得机组即使在极端恶劣工况
制冷剂系统
系统配置的节流装置，自动适应系统不断变化的压力工况并控制进 入蒸发器的制冷剂流量。
热交换器采用最先进的高效换热铜管束，内、外壁经强化传热以得到 最优的性能。蒸发器和冷凝器的管束采用了“skip-fin”的设计，支 撑处铜管的内外表面光滑。在支撑部位铜管壁厚加大（壁厚可达原来 的两倍），并且未经硬化处理，从而延长了热交换器的寿命。每根传 热管在管板中胀管，以免泄漏；每根管子可以单独更换。
高效型冰蓄冷双工况机组技术参数表
型号 YEWS260BA50E YEWS340BA50E YEWS415BA50E
制冷量
TR
kW
空调
255
空调
897
制冰
161
约克中央空调冷水机组年度维保方案
约克中央空调冷水机组年度维保方案YORK—YK离心式冷水机组冷媒为R134A,只能在具备开机条件下进行年度保养工作。
一、年度保养工作内容：水循环系统；电气系统；机组系统。
二、保养前的准备工作：1、了解现场情况；2、准备保养工具；3、准备保养所需的备品备件。
三、保养工序：（1）检查上一年机组运行记录，判断机组目前状态。
（2）水循环系统：冷凝器：首先了解机组上一年的冷却水水处理情况。
关闭机组冷却水阀门，放掉冷凝器中残余水，打开冷凝器水室端盖。
检查冷凝器铜管是否清洁，如有污垢应判断污垢种类。
工作步骤：1、关闭机组冷却水阀门，放掉冷凝器中残余水。
2、附着类污垢应用专业管道清洗机配以专用管道清洗刷进行清洗。
3、钙镁离子碱类污垢应采用化学清洗，化学清洗完毕以后应在进行机械清洗以确保清洁干净。
4、在清洗工作结束后检查冷凝器水室垫片是否损坏（建议每年更换一次），在安装冷凝器水室端盖时应采用“均衡加压法”旋紧螺栓。
（3）电气部分：A.传感器部分：1、传感器名称：蒸发器出水温度、压缩机排气温度、，根据测量的电阻值和电压值对应温度探头检测表，检测值偏差超过华氏4度应更换；2、检查所测量值与对应值是否正确；3、检查各接点是否牢固，探头插接处是否密封良好；B.启动柜的检查和清洗：1、在电源开关上下电源端检查是否有电（上口应有电，下口应没电）；2、检查控制电路电压是否正常，导线外观是否完好；3、断电检查清扫启动柜，首先切断电源，并悬挂警示牌；4、检查所有电气接点是否牢固，包括各接触器；5、用专业电气清洗剂和毛刷对控制柜内部电控元件进行清刷，再清洗过程中检查各电器插件和接点是否牢固。
在清扫时应防止对导线造成损伤，对接线端子拉线；6、主接触器的检查：检查触点情况，检查灭弧罩情况。
检查主接触器的接点接触是否良好，运动自如。
在清除灰尘后安装外罩，并注意在安装时注意辅助接点和控制线，防止造成损坏；7、检查所有元件是否正常，检查所有设定是否正常。
YORK水冷机组培训
约克（上海）培训中心YK 产品主要部件介绍第一章通过本章节的学习，了解约克大型冷水机组ESG（Engineering System Group ）主要产品的基本结构和主要部件离心式机组：YK离心式机组：YK带VSD的YK机组•YK 离心式冷水机组R-134a，350 to 2100 Tons离心式冷水机组的制冷量范围•YK mod G 机组冷媒为HFC-134A •图形化控制面板•对压缩机进行了重新设计，机组效率提高.•采用新的密封接头，更有效的防止制冷剂泄漏•接管和电器布线更简单•采用变频油泵，油压更稳定•可选项：300PSIG 船用水室、冷凝器隔离阀、热气旁通系统、可选配3回程的冷凝器等。
YK 机组的特点图形化控制面板•开式电机驱动•可靠性强•维修方便•效率高•灵活性好压缩机特性导流叶片气封环高速齿轮轴低速齿轮轴高速轴轴承低速轴轴承轴封高速止推轴承低速止推轴承应急油箱气封环YK 压缩机剖面图压缩机叶轮YT压缩机剖面图导流叶片压缩机叶轮应急油箱轴封联轴器低速齿轮轴高速齿轮轴低速止推轴承高速止推轴承YK 压缩机止推轴承剖面图止推轴承盖板后止推块前止推块高速轴高速轴承压力供油口密封圈润滑油路YK 机组的止推轴承位置开关的安装位置YK 机组的高速止推环YK 机组的高速止推位移开关13YORK VGD通过调整扩压道几何形状（宽度）以适应气体流动来消除旋转失速甚至喘振，从而达到减弱噪声和振动的目的。
VGD改变扩压流道的宽度以适应可变的流量YK 压缩机轴封剖面图低速轴轴承盖板轴封静环轴封动环低速轴轴承润滑油路轴封滴油孔润滑油路低速轴轴承轴封动环轴封静环联轴器轴承盖板YT 压缩机轴封剖面图♏油箱♏油泵♏油冷却器♏油过滤器♏应急油箱♏压缩机各润滑位置避免了在低冷却水温工况下•冷冻油流失于制冷剂回路•制冷剂流量不足，油冷却效果不好等问题，可以在较低冷却水温度下运行离心式压缩机的导叶阀导流叶片部分开启导流叶片完全关闭导叶阀执行机构全图•1942年，约克公司首次将预旋转导叶应用于YAC (YORK-ALLIS CHALMERS CHILLER) 机组。
约克离心机介绍..
可以通过更换配对齿轮，将机器 调整至特定的工况，以达到最优 化的匹配 单螺旋齿轮设计，并采用铝制止 推轴承，非常可靠 适合采用变速驱动装置 - VSD AGMA等级11-13
V S D: 变速驱动器 AGMA:美国齿轮制造商协会
可靠性高， 灵活性好
设计特点 - 低冷却水温正常运行
降低冷却水进水温度 = 节能
优化电机转速
VSD
优化PRV导叶开度
它是如何工作的？
冷冻水温度 温度设定值 蒸发/冷凝压力 PRV 位置 实际电机转速 负荷降低首先 优化电机转速
优化电机转速
它是如何工作的？
冷冻水机转速
负荷继续降低，在保持电 机最低转速的同时关闭导 流叶片的开度
电子滤波器（可选） ������ 总功率因数将大于等于0.98 ������ 可以限制变频驱动导致的电源失真 ������ 符合IEEE标准519-1992谐波失真准则 ������ 符合UL规范
设计特点 – VSD特点与优势
真正的软启动
500%
电机满负荷电流 FLA (%)
400%
优化电机转速
优化PRV导叶开度
它是如何工作的？
冷冻水温度 温度设定值 蒸发/冷凝压力 PRV 位置 实际电机转速
机组负荷低至极限，在关 闭导流叶片开度的同时， 适当升高转速，避开喘震 区，使机组在极低负荷平 稳运行
优化电机转速
优化PRV导叶开度
VSD是如何工作的？
设计特点 - 工厂配装 VSD
B’
冷媒回蒸发器 高压 低压 高压
油泵
闭式电机由冷凝 油流失到冷媒系统中 器冷媒冷却电机 油流失 高压 闭式电机 低压 高压 高压 低压 油泵缺油 闭式电机
机组特点介绍宝典版之YK、YT、YS
一、行业内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三、开式电机驱动，可靠节能四．可选配业内最先进的VSD变频驱动装置，年节能30%以上：五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．单级压缩，更高效更可靠：七．精心设计制造的换热筒体，使机组高效又可靠：八、R-134A冷媒，不破坏臭氧层，无毒对人体没有危害，无禁用年限，是当今最环保的冷媒。
一、行内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三、开式电机驱动，可靠节能四．可选配业内最先进的VSD变频驱动装置，年节能30%以上：五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．单级压缩，更高效更可靠：七．精心设计制造的换热筒体，使机组高效又可靠：一、行业内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三．卓越的工业级设计的高效双螺杆压缩机，100-10%无级调节四、开式电机驱动，可靠节能五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．独特设计的三级油分，分油效果最佳，保证机组的润滑和高效运行七．精心设计制造的换热筒体，使机组高效又可靠：特点速查手册一．行业内最先进的微电脑控制彩色图像显示中心：1．彩色图像显示控制中心操作为简体中文配合图像显示，更方便，更直观。
并且配有多种语言库，5秒钟即可转换繁体中文、英文或其它语言以及进行公制、英制单位转换，适用更多操作需求。
2．尽享光标导航和键盘输入的好处，真正的电脑信息时代的先导产品。
3．屏幕趋势分析，可追踪100多项数据的逐时运行状态并可同时显示6组数据的运行曲线，配合约克预防性维修保养概念。
4．四级安全密码，使控制中心可以区分远程、就地、检修及操作员指令，避免机组的误操作。
5．可记录机组故障停机点的全部运行参数，为机组维护和检修提供第一手的准确数据。
6．可提前6周设定机组每日及节假日开停机时间，不同需求不同设定。
约克空调主机运行参数参考值
180-280KPaD
冷冻水出水温度－蒸发饱和温度
＜4°C
冷却水出水温度－冷凝饱和温度
＜4°C
润滑油油位（运行时）
上油镜1/2－下油镜1/2
止推轴承间隙位置
参考值＋10、－25mils
电流范围
30-105%FLA
蒸发压力显示范围
37.9-533.7KpaD
冷凝压力显示范围
0-2172.4KpaD
冷却水出水温度最高
37°C
机组系统
蒸发压力（冷冻水出水＝7.2°C、满载电流＝100%）
270-240KPaG
冷凝压力（冷却水出水＝35°C、满载电流＝100%）
900-850KPaG
正常工作油温
45-60°C
过热度（排气温度－冷凝饱和温度）
6-14°C
排气温度(根据冷却水温）
35-60°C
油滤网压差Hale Waihona Puke 约克空调主机运行参数参考值
空调机组
YK离心机组R134a
实际数据（R134a）
水系统：
冷冻水进出水压差
0.8-1.0 kg/cm2
冷冻水进出水压力最大
10.3 kg/cm2
冷冻水进出水温差
5°C
冷却水进出水压差
0.8-1.0 kg/cm2
冷却水进出水压力最大
10.3 kg/cm2
冷却水进出水温差
5°C
电气绝缘电阻
》2MΩ
电压范围
380V±10%
R134a性能参数
R134a性能参数R134a作为使用最广泛的中低温环保制冷剂，由于HFC-134a良好的综合性能，使其成为一种非常有效和安全的CFC-12的替代品，主要应用于在使用R12制冷剂的多数领域。
性状用途完全不破坏臭氧层，是当前世界绝大多数国家认可并推荐使用的环保制冷剂，也是目前主流的环保制冷剂，广泛用于新制冷空调设备上的初装和维修过程中的再添加。
主要用途R-134a作为使用最广泛的中低温环保制冷剂，由于HFC-134a良好的综合性能，使其成为一种非常有效和安全的CFC-12的替代品，主要应用于在使用R12制冷剂的多数领域，包括：冰箱、冷柜、饮水机、汽车空调、中央空调、除湿机、冷库、商业制冷、冰水机、冰淇淋机、冷冻冷凝机组等制冷设备中，同时还可应用于气雾推进剂、医用气雾剂、杀虫药抛射剂、聚合物（塑料）物理发泡剂，以及镁合金保护气体等。
R-134a是目前国际公认的CFC-12最佳的环保替代品。
HFC-134a不含氯原子，对臭氧层不起破坏作用，具有良好的安全性能（不易燃、不爆炸、无毒、无刺激性、无腐蚀性）；其制冷量与效率与CFC-12非常接近，所以视为优秀的长期替代制冷剂。
HFC-134a可广泛用做汽车空调，冰箱、中央空调、商业制冷等行业的制冷剂，并可用于医药、农药、化妆品、清洗行业。
物理性质用钢瓶包装，规格有200g、250g、300g、13.6kg，100kg，400kg，800kg，充装系数不大于1.1kg/L，必须贮存在阴凉、干燥和通风的地方，避免日晒、雨淋。
R134a作为R12的替代制冷剂，它的许多特性与R12很相像R134a的毒性非常低，在空气中不可燃，安全类别为A1，是很安全的制冷剂。
R134a的化学稳定性很好，然而由于它的溶水性比R22高，所以对制冷系统不利，即使有少量水分存在，在润滑油等的作用下，将会产生酸、二氧化碳或一氧化碳，将对金属产生腐蚀作用，或产生“镀铜”作用，所以R134a对系统的干燥和清洁要求更高。
约克YS系列螺杆式冷水机组维修技术手册
滑阀
转子
排气
吸气
电磁阀
出油
“A”加油
“B”
卸载
电磁阀
出油
“A”加油
“B”
加载
滑阀原理
滑阀控制时间
温度、压力传感器的数值在表的范围内显示有效数据，超出后显示 “XXXX”
控制面板
主界面
系统界面
蒸发器界面
冷凝器界面
压缩机界面
滑阀控制界面
油分离器界面
机电启动界面
固态启动器界面（B型）
10-20°F
排气温度 (根据冷却水温）
35-60°C
35-60°C
40-55°C
油滤网压差
＜138KPaD
油压差
180-280KPaD
180-280KPaD
冷冻水出水温度－蒸发饱和温度
＜4°C
＜4°C
＜4°C
冷却水出水温度－冷凝饱和温度
＜4°C
＜4°C
＜4°C
润滑油油位（运行时）
上油镜1/2－下油镜1/2
0-2172.4KpaD
0-2172.4KpaD 17.2-243.4KPaA
电气绝缘电阻
》2MΩ
》2MΩ
》2MΩ
电压范围
380V±10%
380V±10%
380V±10%
机 组 运 行 参 数
离心式 活塞式
R123 R22/407C
开式 半封闭式
150-850冷吨 90-210冷吨
活塞式 R22/407C 涡旋式 R22/407C 螺杆式 R22
半封闭式 全封闭式 半封闭式
105-200冷吨
效率 0.4-0.85
0.40.75/0.25 -0.75
约克空调主机运行参数参考值
空调机组
YK离心机组R134a
备注
水系统：
冷冻水进出水压差
0.08-0.1MPa
如压差过小，说明机组水流量不够
冷冻水进出水压力最大
0.103MPa
冷冻水标准进（回）水温度
12°C
冷冻水标准出水温度
7°C
冷冻水进出水温差
5°C
温差过小，说明机组热交换器热交换效果较差；温差过大，说明机组水流量不够
正常工作油温
45-60°C
如油温过低，大量的冷媒就溶于油里面，会引起机组回油困难，大量的油在蒸发器和冷凝器，影响传热效果。这时我们要调整油冷却器供液（水）阀，以保持适当的油温。如油温过高，会降低油的粘度，失去应有的润滑作用，缩短机组零配件的使用寿命。这时，我们要检查油冷却器供液（水）阀开启是否正常或油冷却器供液（水）管道是否堵塞，进行排除。
不大于2.2℃
其温差越小，证明机组热交换器热交换效果越好；温差过大，说明机组热交换器热交换效果较差，这时，我们应检查水质是否正常、热交换管是否有脏堵和结垢现象等。
冷却塔的进、出水温度的温差
3℃～5℃
温差过小，说明冷却塔的冷却效果较差
机组系统：
蒸发压力（冷冻水出水＝7.2°C、满载电流＝100%）
270-240KPaG
＜4°C
冷却水出水温度－冷凝饱和温度
＜4°C
润滑油油位（运行时）
上油镜1/2－下油镜1/2
电流范围
30-105%FLA
＜机组标称满载电流
蒸发压力显示范围
37.9-533.7KpaD
冷凝压力显示范围
0-2172.4KpaD电气绝缘电阻Fra bibliotek》2MΩ
