奇冠IN诊断卡说明书
奇冠电脑主板诊断卡--代码表
五、用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）;3、未定义的代码表中未能列出;4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI 代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST 代码不断更新，令紧接在代码后面的查找故障部件和围的准确性受到影响，故《代码含义速查表》中说明的故障部件和围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。
BIOS 基本输入输出电脑主板运行时对BIOS有读操作时就闪亮。
奇冠诊断卡说明
诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。
根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
二.十六进制字符表三.诊断卡的部件说明图四.指示灯功能速查表灯名中文意义说明CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。
BIOS 基本输入输出主板运行时对BIOS有读操作时就闪亮。
IRDY 主设备准备好有IRDY信号时才闪亮，否则不亮。
OSC 振荡ISA槽的主振信号，空板上电则应常亮，否则停振。
FRAME 帧周期PCI槽有循环帧信号时灯才闪亮，平时常亮。
RST 复位开机或按了RESET开关后亮半秒钟熄灭必属正常，若不灭常因主板上的复位插针接上了加速开关或复位电路坏。
12V 电源空板上电即应常亮，否则无此电压或主板有短路。
－12V 电源空板上电即应常亮，否则无此电压或主板有短路。
5V 电源空板上电即应常亮，否则无此电压或主板有短路。
－5V 电源空板上电即应常亮，否则无此电压或主板有短路。
（只有ISA槽才有此电压）3V3 电源这是PCI槽特有的3.3V 电压，空板上电即应常亮，有些有PCI槽的主板本身无此电压，则不亮。
五.使用流程图（以最小系统为例）六.故障代码含义速查表－－－查表必读（注意事项） 1.特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
稳定性测试及诊断二合一卡说明书
电脑故障诊断与稳定性测试二合一卡使用说明书V1.1先进独特，用卡必读中国创造专利专利证书号：208776侵权必究中国·广东·奇冠电子研制前言非常感谢您选择奇冠公司的二合一卡系列产品，如果您有什么疑问，请登陆我司网站61131568 查询详情解答；您还可以将具体问题发E-mail 到p678@，我们会及时回复您。
感谢您的信赖和支持！奇冠电子电脑故障诊断与稳定性测试二合一卡，是一款高性能卡，即能对电脑故障诊断，又可对其稳定性测试。
功能二卡合一，方便适用。
本卡采用大规模IC集成模块，结构紧凑，稳定可靠，确保产品品质符合高标准要求。
内部资源更丰富，抗干扰性能更优越，自身故障率极低。
无须用户安装软件，软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用非常方便。
本公司是一家专业研发、生产诊断卡的企业，生产的新一代、准确王、及二合一卡系列产品已获CE认证并受中国国家专利保护〔〕，侵权必究。
我公司已不再生产传统诊断卡，请广阔用户在购置时认准“奇冠〞字样商标及防伪标识。
本用户手册所提到的产品规格及资讯仅供参考，实际内容亦会随时更新，恕不另行通知。
如果您要了解最新产品资讯，请访问我公司网站。
欢迎访问广州奇冠电子公司网目录一、二合一卡部件介绍 (4)稳定性二合一卡部件图〔以MKCP6为例〕 (4)主板连线图 (5)二、二合一卡功能特点 (6)〔一〕稳定性测试功能特点 (6)〔二〕二合一卡指示灯特性 (7)〔三〕故障诊断功能 (8)三、二合一卡稳定性测试流程 (9)四、二合一卡结果显示含义介绍 (10)1．代码性质与稳定性测试结果结合分析及处理方法说明表 (10)2．稳定性测试状态 (11)3．指示灯状态 (11)五、根本操作流程 (13)附图1、检测流程总图 (14)附图2：“不稳定〞原因判断流程图 (15)附图3：引起“不稳定〞故障部位判断及排除流程图 (16)附图4：采用相应手段诱发出引起“不稳定〞的原因流程图 (17)附图5：复位故障判断流程图 (18)附图6：利用二合一卡判断是否为市电引起流程图 (19)附图7：利用二合一卡判断是否为内存条混插引起流程图 (20)附图8：利用二合一卡判断是否为电源负载能力不够引起流程图 (21)附图9：利用二合一卡判断是否为散热不良引起流程图 (22)附图10：利用二合一卡判断是否为灰尘引起流程图 (23)附图11：利用二合一卡判断是否为强磁干扰引起流程图 (24)附图12：利用二合一卡判断是否为接触不良引起流程图 ............................ 25 六、常见问题与解决方法： . (26)1. 如何利用二合一卡选配电脑工作稳定的UPS ？ ........................................ 26 2. 如何利用二合一卡检验开发的外围设备对电脑的干扰？ ........................ 27 3. 如何利用二合一卡挑选用于重要场合的电脑？ ........................................ 28 4. 测试时不拔除硬盘会对电脑有何不利？ .................................................... 29 5. 为何刚刚用着很好的电脑翻开机箱后就坏了？ ........................................ 29 6. 如何选购稳定性测试卡？ ............................................................................ 29 7．为什么Clock 指示灯要改进，改进后有何好处？ (29)一、二合一卡部件介绍稳定性二合一卡部件图〔以MKCP6为例〕复位线连接至机箱复位开关，如不使用连接至主板RESET 插针实物与图片存在差异，以实物为准，我司会不断对产品改进，恕不另行通知。
奇冠电脑主板诊断卡--代码表
五、用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）;3、未定义的代码表中未能列出;4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如 DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。
BIOS 基本输入输出电脑主板运行时对BIOS有读操作时就闪亮。
奇冠 PI49N 诊断卡说明书

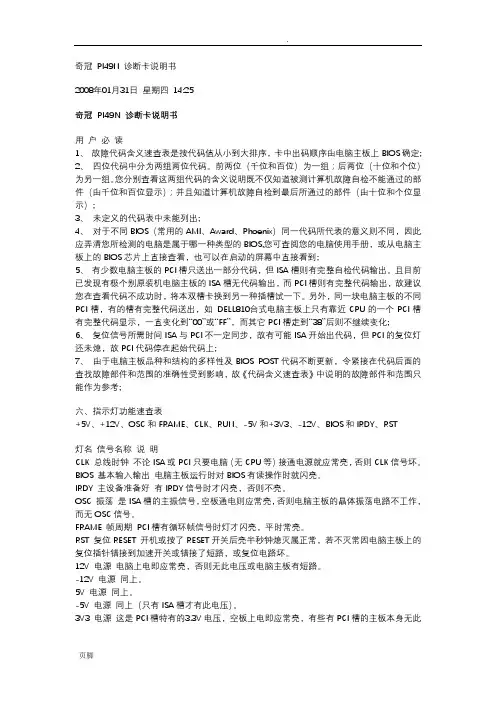

奇冠PI49N 诊断卡说明书2008年01月31日星期四14:25奇冠PI49N 诊断卡说明书用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）;3、未定义的代码表中未能列出;4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和围的准确性受到影响，故《代码含义速查表》中说明的故障部件和围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。
奇冠 PI49N 诊断卡说明书
奇冠PI49N 诊断卡说明书2008年01月31日星期四14:25奇冠PI49N 诊断卡说明书用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）;3、未定义的代码表中未能列出;4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。
奇冠PIN诊断卡说明书
奇冠P I49N诊断卡说明书用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）;3、未定义的代码表中未能列出;4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如 DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU 等）接通电源就应常亮，否则CLK信号坏。
BIOS 基本输入输出电脑主板运行时对BIOS有读操作时就闪亮。
奇冠MKQCP6A六位诊断卡代码含义说明
BIOS故障自检碰到了故障。CLK、IRDY、FRAME三个信号全未检测到 BIOS自检没有问题。CLK、IRDY、FRAME三个信号全未检测到 BIOS故障自检碰到了故障。有CLK信号，无IRDY、FRAME信号 BIOS自检没有问题。有CLK信号，无IRDY、FRAME信号 BIOS故障自检碰到了故障。有IRDY信号，无CLK、FRAME信号 BIOS自检没有问题。有IRDY信号，无CLK、FRAME信号 BIOS故障自检碰到了故障。有IRDY、CLK信号，无FRAME信号 BIOS自检没有问题。有IRDY、CLK信号，无FRAME信号 BIOS故障自检碰到了故障。有FRAME信号，无IRDY、CLK信号 BIOS自检没有问题。有FRAME信号，无IRDY、CLK信号 BIOS故障自检碰到了故障。有CLK、FRAME信号，无IRDY信号 BIOS自检没有问题。有CLK、FRAME信号，无IRDY信号 BIOS故障自检碰到了故障。有IRDY、FRAME信号，无CLK信号 BIOS自检没有问题。有IRDY、FRAME信号，无CLK信号 BIOS故障自检碰到了故障 BIOS自检没有问题 没有收到BIOS代码。CLK、IRDY、FRAME三个信号全未检测到 没有收到BIOS代码。CLK、IRDY、FRAME三个信号全未检测到 没有收到BIOS代码。有CLK信号，无IRDY、FRAME信号 没有收到BIOS代码。有CLK信号，无IRDY、FRAME信号 没有收到BIOS代码。有IRDY信号，无CLK、FRAME信号 没有收到BIOS代码。有IRDY信号，无CLK、FRAME信号 没有收到BIOS代码。有IRDY、CLK信号，无FRAME信号 没有收到BIOS代码。有IRDY、CLK信号，无FRAME信号 没有收到BIOS代码。有FRAME信号，无IRDY、CLK信号 没有收到BIOS代码。有FRAME信号，无IRDY、CLK信号 没有收到BIOS代码。有CLK、FRAME信号，无IRDY信号 没有收到BIOS代码。有CLK、FRAME信号，无IRDY信号 没有收到BIOS代码。有IRDY、FRAME信号，无CLK信号 没有收到BIOS代码。有IRDY、FRAME信号，无CLK信号 没有收到BIOS代码。 没有收到BIOS代码。 BIOS故障自检碰到了故障。CLK、IRDY、FRAME三个信号全未检测到 BIOS自检没有问题。CLK、IRDY、FRAME三个信号全未检测到 BIOS故障自检碰到了故障。有CLK信号，无IRDY、FRAME信号 BIOS自检没有问题。有CLK信号，无IRDY、FRAME信号 BIOS故障自检碰到了故障。有IRDY信号，无CLK、FRAME信号 BIOS自检没有问题。有IRDY信号，无CLK、FRAME信号 BIOS故障自检碰到了故障。有IRDY、CLK信号，无FRAME信号 BIOS自检没有问题。有IRDY、CLK信号，无FRAME信号 BIOS故障自检碰到了故障。有FRAME信号，无IRDY、CLK信号 BIOS自检没有问题。有FRAME信号，无IRDY、CLK信号 BIOS故障自检碰到了故障。有CLK、FRAME信号，无IRDY信号 BIOS自检没有问题。有CLK、FRAME信号，无IRDY信号 BIOS故障自检碰到了故障。有IRDY、FRAME信号，无CLK信号 BIOS自检没有问题。有IRDY、FRAME信号，无CLK信号 BIOS故障自检碰到了故障 BIOS自检没有问题 没有收到BIOS代码。CLK、IRDY、FRAME三个信号全未检测到 没有收到BIOS代码。CLK、IRDY、FRAME三个信号全未检测到
