氮气使用安全知识(PPT43页)
氧气氮气氩气及煤气使用安全知识
氧气、氮气、氩气及煤气使用安全知识根据公司12月5日专题会议精神，为确保公司氧气、氮气、氩气及煤气使用安全、特编发《氧气、氮气、氩气及煤气使用安全知识》，请各相关单位组织员工认真学习，抓好落实。
一、氧气危险性类别：不燃气体燃爆危险：本品助燃侵入途径：吸入、食入、经皮吸收理化特性相对密度：（水=1）：1.14（-183℃）相对密度：（空气=1）：1.43临界温度（℃）：-118.4熔点（℃）：-218.8沸点（℃）：-183.1爆炸上限、下限〔％（v/v）〕：无意义危险特性是易燃物、可燃物燃烧爆炸的基本要素之一，能氧化大多数活性物质。
及易燃物（如乙炔、甲烷、煤气、氢气、煤粉等）形成有爆炸性的混合物。
禁配物易燃或可燃物、活性金属粉末、乙炔等。
健康危害常压下，当氧的浓度超过40％时，有可能发生氧气中毒。
吸入40％-60％的氧时，出现胸骨后不适感、轻咳，进而胸闷、胸骨后烧灼感和呼吸困难，咳嗽加剧：严重时可发生肺水肿，甚至出现呼吸窘迫综合征。
吸入氧浓度在80％以上时，出现面部肌肉抽动、面色苍白、眩晕、心动过速、虚脱，继而全身强直性抽搐、昏迷、呼吸衰竭而死亡。
长期处于氧分压为60～100kpa（相当于吸入氧浓度40％左右）的条件下可发生眼损害，严重者可失明。
运输注意事项氧气钢瓶不得沾污油脂。
采用钢瓶运输时必须戴好钢瓶上的安全帽。
钢瓶一般平放，并应将瓶口朝同一方向，不可交叉；高度不得超过车辆的防护栏板，最高五层。
并用三角木垫卡牢，防止滚动。
严禁及易燃物或可燃物、活性金属粉末等混装混运。
夏季应早晚运输，防止日光曝晒。
操作处置及存储操作处置注意事项：密闭操作。
密闭操作，提供良好的自然通风条件。
操作人员必须经过专门培训，严格遵守操作规程。
远离火种、热源，工作场所严禁吸烟。
远离易燃、可燃物。
防止气体泄漏到工作场所空气中。
避免及活性金属粉末、油脂接触。
搬运时轻装轻卸，防止钢瓶及附件破损。
配备相应品种和数量的消防器材及泄漏应急处理设备。

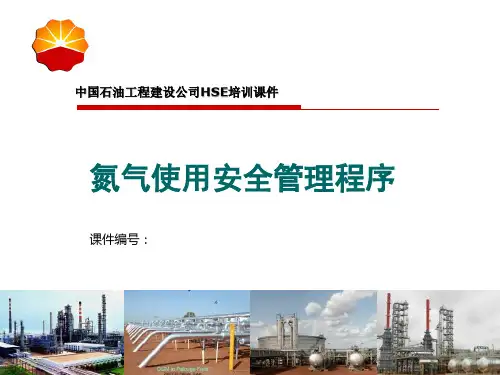

氮气使用安全管理程序课件(PPT 38页)
2-4分钟内得不到氧气及时补给将会造成死亡 吸入一口高浓度氮气（氮气浓度大于 90% ）就会发
生惨剧（可迅速导致人员出现昏迷、呼吸心跳停止 而致死亡。 ）
中国石油工程建设公司
缺氧的影响与症状表
氧气 （％体积）
23.5 21 19.5
技术人员面部 正对着有氮气 排出的法兰。
中国石油工程建设公司
1.2 暴露于氮气危害环境中的 人员，在出现明显征兆或症状 之前，其生命可能已处于危险 状态，应立即脱离现场，移送 至空气新鲜处，并迅速进行医 疗救护。 1.3 石油化工施工或检、维修 作业、保运作业时以下环节可 能使操作人员暴露于氮气危害 环境中：
中国石油工程建设公司
氮气的性质： 大气中的含量占 78.12% ； 氮气无色、无味、无嗅、无毒； 不能维持生命； 化学性质不活泼，惰性气体； 比空气稍轻（比重为0.97）
中国石油工程建设公司
氮气危害的途径
氮气侵入人体的途径为吸入。空气中氮气含量过高 （氧气浓 度下降到 19.5%以下时），使吸入氧气分 压下降，引起缺氧窒息。
中国石油工程建设公司HSE培训课件
氮气使用安全管理程序
课件编号：
编号：
修改人： 修改人： 修改人： 培训对象： 授权讲解人：
课件信息
编写人：罗宜瑞
修改时间： 修改时间： 修改时间：
注：本课件可作为xx培训课件。
中国石油工程建设公司
2
介绍
欢迎 自我介绍 紧急警报和逃生出口 安全提示 ➢ 行包靠墙放 ➢ 坐时5点着地 课堂基本要求 ➢ 手机静音 ➢ 守时（团队） ➢ 参与，关注课程、积极发言
10-12
氮气安全知识培训
储存：氮气应储存在专用的储气罐中，避免与易燃易爆物品混放 运输：氮气运输应使用专用的运输车辆，避免与其他气体混合运输 安全距离：储存和运输氮气时，应保持一定的安全距离，避免发生事故 泄漏处理：发现氮气泄漏时，应立即采取措施进行泄漏处理，避免发生危险
佩戴防护设备：使用氮气时必须佩戴防护眼镜、手套等防护设备。 保持通风：使用氮气时必须保持通风良好，避免氮气聚集。 避免接触火源：使用氮气时必须避免接触火源，防止发生爆炸。 定期检查设备：使用氮气时必须定期检查设备，确保设备安全可靠。
PART THREE
氮气是一种无色无 味的气体，对人体 无害
氮气在空气中的含 量约为78%，是维 持生命所必需的
氮气在工业上广泛 应用于制造化肥、 合成氨等
氮气对环境影响较 小，但过量排放可 能导致温室效应
窒息：氮气无色无味，不易察 觉，可能导致人员窒息
爆炸：氮气在空气中达到一定 浓度时，遇火源可能发生爆炸
食品工业：用于食品冷冻、保鲜和包装 电子工业：用于电子元件的清洗和干燥 化工工业：用于合成氨、硝酸等化学品
医疗行业：用于麻醉、急救和呼吸治疗
汽车工业：用于轮胎充气，提高安全性和 舒适性
航天工业：用于火箭燃料和航天器推进剂
食品工业：用于食品冷冻、保鲜和包装 电子工业：用于电子元件的清洗和干燥 化工工业：用于合成氨、硝酸等化学品的生产 冶金工业：用于金属热处理和焊接保护气 医疗行业：用于医疗设备的消毒和灭菌 汽车工业：用于汽车轮胎的充气，提高安全性和舒适性
PART SEVEN
法律法规： 《中华人民共 和国安全生产 法》、《危险 化学品安全管
理条例》等
标准要求：《工 业企业安全生产
标准化基本规 范》、《危险化 学品安全技术规

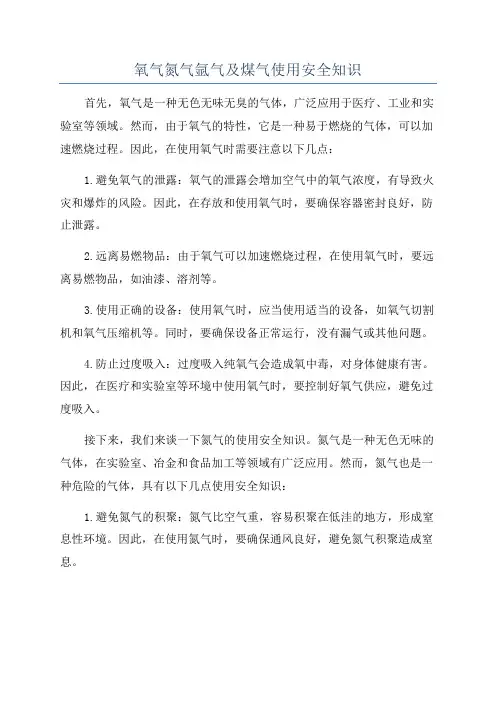

氧气氮气氩气及煤气使用安全知识
氧气氮气氩气及煤气使用安全知识首先，氧气是一种无色无味无臭的气体，广泛应用于医疗、工业和实验室等领域。
然而，由于氧气的特性，它是一种易于燃烧的气体，可以加速燃烧过程。
因此，在使用氧气时需要注意以下几点：1.避免氧气的泄露：氧气的泄露会增加空气中的氧气浓度，有导致火灾和爆炸的风险。
因此，在存放和使用氧气时，要确保容器密封良好，防止泄露。
2.远离易燃物品：由于氧气可以加速燃烧过程，在使用氧气时，要远离易燃物品，如油漆、溶剂等。
3.使用正确的设备：使用氧气时，应当使用适当的设备，如氧气切割机和氧气压缩机等。
同时，要确保设备正常运行，没有漏气或其他问题。
4.防止过度吸入：过度吸入纯氧气会造成氧中毒，对身体健康有害。
因此，在医疗和实验室等环境中使用氧气时，要控制好氧气供应，避免过度吸入。
接下来，我们来谈一下氮气的使用安全知识。
氮气是一种无色无味的气体，在实验室、冶金和食品加工等领域有广泛应用。
然而，氮气也是一种危险的气体，具有以下几点使用安全知识：1.避免氮气的积聚：氮气比空气重，容易积聚在低洼的地方，形成窒息性环境。
因此，在使用氮气时，要确保通风良好，避免氮气积聚造成窒息。
2.防止氮气的泄露：与氧气一样，氮气的泄露会导致空气中氮气浓度过高，有窒息的危险。
因此，在存放和使用氮气时，要确保容器密封良好，防止泄露。
3.避免与易燃物品接触：尽管氮气本身不易燃烧，但它会取代空气中的氧气，增加易燃物品的火灾风险。
因此，在使用氮气时，要远离易燃物品，如油漆、溶剂等。
4.防止酸氮冰的形成：在使用氮气时，要避免酸氮冰的形成。
酸氮冰是一种易燃和爆炸性的物质，容易导致事故发生。
因此，在存储和移动液态氮气时，要避免液氮接触到水或湿度较高的环境。
氩气是一种常见的惰性气体，具有低反应性和不易燃烧的特点，因此在许多应用中被使用。
然而，氩气的压力较高，具有以下几点使用安全知识：1.避免氩气的泄露：氩气的泄露会导致容器压力下降，降低工作效率。

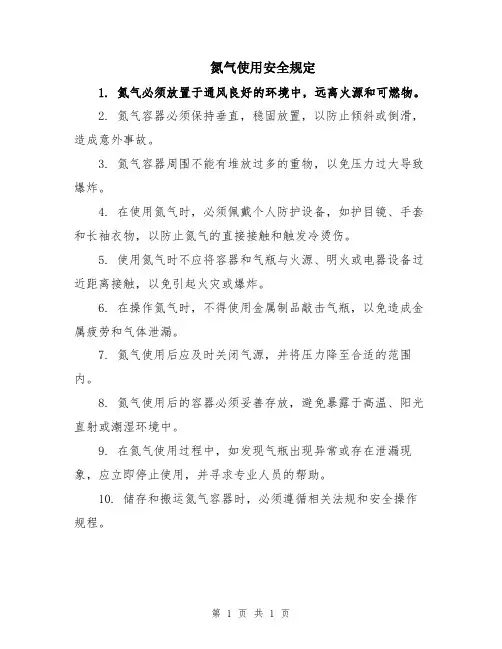

氮气使用安全规定
氮气使用安全规定
1. 氮气必须放置于通风良好的环境中，远离火源和可燃物。
2. 氮气容器必须保持垂直，稳固放置，以防止倾斜或倒滑，造成意外事故。
3. 氮气容器周围不能有堆放过多的重物，以免压力过大导致爆炸。
4. 在使用氮气时，必须佩戴个人防护设备，如护目镜、手套和长袖衣物，以防止氮气的直接接触和触发冷烫伤。
5. 使用氮气时不应将容器和气瓶与火源、明火或电器设备过近距离接触，以免引起火灾或爆炸。
6. 在操作氮气时，不得使用金属制品敲击气瓶，以免造成金属疲劳和气体泄漏。
7. 氮气使用后应及时关闭气源，并将压力降至合适的范围内。
8. 氮气使用后的容器必须妥善存放，避免暴露于高温、阳光直射或潮湿环境中。
9. 在氮气使用过程中，如发现气瓶出现异常或存在泄漏现象，应立即停止使用，并寻求专业人员的帮助。
10. 储存和搬运氮气容器时，必须遵循相关法规和安全操作规程。
第 1 页共 1 页。

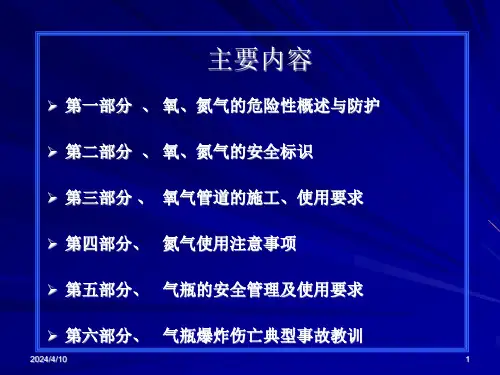

氧氮气安全知识课件
2024/4/10
34
氧气管道安装后必须进行强度及严密行试验。 （对 氧气管道做强度试验是为了检验管道的强度，严密性；泄漏率试验 是为了检验管道的法兰、螺纹、焊接口等处在设计（或工作）压力下的 泄漏情况。在GBJ235－82《工业管道工程施工即验收规范》金属管道 篇中，把严密性试验（用肥皂泡定性检查）和泄漏率试验（24小时的平 均值计算）分为两个阶段，实际上现在的气体管道严密性试验是在一个 程序中进行的。 用气体做强度试验时，如发生爆破，其气体急剧膨胀。并夹带着气体管 道的碎片飞扬，造成对四周设备的损坏及 人员伤害，其能量具有很大的 危险性。故进行该项试验时，应报请主管该项工程施工的安全部门批准， 并作好试验过程中的监督）。
2024/4/10
17
第二部分 部分气体的安全标识 管道：
输送气体名称 管道颜色 色 环
空气
深蓝色
无
氧气
天蓝色
无
氮气
浅黄色
无
氩气
银灰色
无
氢气
红色
白
2024/4/10
18
气瓶的安全标识
气瓶名称
瓶体颜色
氧气瓶
天蓝色
氮气瓶
黑色
氩气瓶
灰色
乙炔瓶
白色
氢气瓶
绿色
2024/4/10
19
储罐的标识
球形及圆筒式储罐的外壁最外层，易刷 银粉漆，各单位圆筒式储罐的中心轴带 应刷200～400㎜的色带。（如氮气储罐 为浅黄色、氧气储罐为天蓝色）
2024/4/10
8
灭火方法与灭火剂
切断气源（或液氧）。用水冷却容器， 以防受热爆炸。使用泡沫二氧化碳、干粉、 沙土等适合周围火源的灭火剂。
2024/4/10
氮气危害及风险防控 PPT
一、氮气窒息事故案例
消 防 队 员 和 120 救 护 人 员将马×等3人从罐内救出， 抢救无效死亡，经法医鉴 定，3人均为氮气窒息死亡。
一、氮气窒息事故案例
（二）事故原因分析
1、直接原因
卧式阻火器水封罐内充 满氮气，造成进入罐内马 ×、余×、赵×窒息并迅 速昏迷，导致死亡。
一、氮气窒息事故案例
三、氮气危害防控措施
氮气是一个沉默的杀手 请给予氮气的使用安全
应有的重视!!!
分享结束、谢谢大家!
二、氮气危害及风险分析
（二）氮气风险分析
1、打开含氮气装置人孔的风险
二、氮气危害及风险分析
你能看见或闻到隐形杀手吗？
不能！那么你如何保证进入的安 全性？密闭空间进入许可证是必 须的！进入前你准备采取什么防 范措施？你是否携带便携式气体 检测器（当氧气浓度低于19.5％ 时会发出警示）？你有看护人员 吗？你是否知道不戴呼吸设备而 探向人孔时就会被N2征服？
12-14 10-12 8-10
6-8 4-6
缺氧的影响与症状表
影响与症状
最高“安全含量”（大部分氧气检测器的高位报警通常为23.5％） 一般情况下空气中的氧气浓度 最低“安全含量”（大部分氧气检测器的低位报警通常为19.5％） 缺氧的最初征兆。努力工作的能力降低。身体方面可能会产生某些早 期症状，例如冠状动脉，肺及循环系统出现问题。 呼吸加速，脉搏跳动剧烈，肌肉协调能力降低，知觉和判断力下降。
氮气危害及风险防控
培训目录
一、氮气窒息事故案例 二、氮气危害及风险分析 三、氮气危害防控措施
一、氮气窒息事故案例
（一）事件经过
2006年1月1日，由于天然 气原料供应不足，合成氨装置 停车，系统进行吹扫、置换， 并 充 氮 保 护 。 2 月 19 日 ， 合 成 氨车间在对装置检查过程中， 发现火炬系统部分伴热管线有 冻堵泄漏情况。
氮气安全知识培训
05
《氮气安全使用指南》
06
《氮气安全防护措施》
07
《氮气安全应急预案》
08
《氮气安全培训教材》
09
《氮气安全知识手册》
10
安全标准
国家标准：GB 16912-2008《氮气安全技术规程》
地方标准：各地区根据实际情况制定的氮气安全标准
国际标准：ISO 14169-2003《氮气安全技术规程》
行业标准：各行业根据自身特点制定的氮气安全标准
氧气瓶：提供氧气，防止缺氧
呼吸器：提供新鲜空气，防止窒息
防护服：保护身体，防止皮肤接触氮气
防护服
01
作用：保护人体免受氮气危害
03
穿戴要求：正确穿戴，确保密封性
02
材质：防静电、防渗透、耐高温、耐低温
04
维护保养：定期检查，及时更换破损部件
安全监测设备
气体检测仪：用于检测氮气浓度，确保工作环境安全
氮气是一种惰性气体，化学性质稳定，不易与其他物质发生反应
3
2
1
4
5
6
氮气是一种惰性气体，不易与其他物质发生反应氮气在常温下不与其他元素反应，但在高温高压下可以发生反应氮气可以与金属发生反应，生成氮化物氮气可以与氧气发生反应，生成一氧化氮和二氧化氮氮气可以与氢气发生反应，生成氨气氮气可以与碳发生反应，生成氰化物氮气可以与硫发生反应，生成硫化物氮气可以与磷发生反应，生成磷化物氮气可以与氯发生反应，生成氯化物氮气可以与溴发生反应，生成溴化物氮气可以与碘发生反应，生成碘化物氮气可以与氟发生反应，生成氟化物氮气可以与金属氧化物发生反应，生成氮氧化物氮气可以与非金属氧化物发生反应，生成氮化物氮气可以与有机物发生反应，生成氮化物氮气可以与无机物发生反应，生成氮化物氮气可以与有机物和无机物发生反应，生成氮化物氮气可以与其他气体发生反应，生成氮化物氮气可以与其他物质发生反应，生成氮化物氮气可以与其他物质发生反应，生成氮化物
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
敞开的人孔是危险的！
容器将会缺氧
缺氧区
在用氮气吹扫的容器/配管外 面，氮气会形成缺氧区。
氮气吹扫
氮气吹扫
不要将你的头 置于打开的人 孔里
仅仅将头置于缺氧区内—— 而无需整个身体，就会使你 窒息。
仅仅将头置于缺氧区内－而不是整个身体，就会 使你窒息。
人员必须远离可能缺氧的人孔外部区域
警告 围栏
打开的 通道
沸腾床循环泵
技术员连接马 达时几乎窒息
正用氮气 吹扫
加氢反应釜的催化剂 已清空
密封连接未完全 上紧
氮气泄漏
缺氧环境
反应器裙座
容器底部周围的裙座必须看作是一个要求许可证的受限空间。
5.在含有氮气的管道上作业的风险
缺氧区域
在正在氮气吹扫的管线上作业时必须小心: 如更换阀门;更换管件；8 字盲板换向；安装或拆除整个盲板等等。
技术人员面部 正对着有氮气 排出的法兰。
6.其它事故案例： 1、2005年4月10日上午，厦门某树脂有限公司发生一起 生产事故，2名工人在清洗生产罐的过程中因氮气窒息而死 亡，1名员工去救他们时也因氮气而窒息，但没有生命危险。
事故地点
。
说明：氮气注入点与氮气通过开口排出的地方有相当一段距离
容器裙座是封闭空间！！！
技术人员在连接电机时被缺氧环境征服。催化剂已 被除去，反应釜中飘浮着氮气。反应器上的泵密封损 坏，产生泄漏，氮气进入反应器裙座。主管认为反应 釜密封没有问题，不需要：
－ 空气呼吸设备 － 鼓风机 － 连续氧气监控及报警设备 － 警告标志
呼吸加速，脉搏跳动剧烈，肌肉协调能力降低，知觉和判断力下降。 呼吸急促，几乎失去判断力，嘴唇发紫。
精神迷乱，昏厥，失去知觉，脸色苍白，嘴唇发紫，恶心，呕吐，身体无法自 由移动。
6分钟－50％死亡可能性 8分钟－100％死亡可能性 40秒后昏迷，痉挛，呼吸停止，死亡。
当一个人进入缺氧的环境时，动脉血管中的氧会在5－7秒内 降到很低。10－12秒后开始失去知觉，如果在2－4分钟内呼 吸不到氧，就会心力衰竭，继而死亡。
他们在法兰上面搭起了油布防护罩，但不知是为了在使用着色 渗透剂时挡住风或为了便于黑光检验。油布罩形成的封闭空间 不久就充满了氮气，两个人都窒息晕倒。一个死了，另一个因 为晕倒时脸朝向金属格栅，可以吸入维持生命所需的充分的氧 而侥幸活了下来，
事故的直接原因是因为不经意地在正在进行氮气吹扫的敞开的 人孔周围制造了一个封闭空间环境。其根源是未能识别密闭空 间及到人孔出来的氮气存在的窒息危险，对在正在进行氮气吹 扫的塔上工作缺乏恰当的控制。
外部区域的缺氧状态会因任何形式的防护罩或帐篷而加 剧。
临时受限空间的死亡事故
工艺塔停止操作转入维修阶段已有几个周了。塔已经过清洗， 正在进行氮气吹扫，有几个人孔打开着。两个有经验的工人在 检查远处人孔的法兰面是否产生应力裂缝。们将染料喷在法 兰上，用黑光验证怀疑有裂缝的地方。此时，阳光明媚，和风 吹絮。
安全的工作方法
主管必须保证:
1.前期工作已经完成;
2.工作许可证上的安全措施已到位，措施得当且大家了解; 3.工作现场已仔细检查并确信可以安全进行工作; 4.在现场严格遵守安全措施.
工人必须保证:
1. 懂得安全措施 2.遵守安全措施 3.穿上指定的 防护用具 4. 一旦不安全立即停止工作
一名技术人员重新安装阀门和管节 时不幸倒下，参见图示虚线。
氧气 （％体积）
23.5 21 19.5 15-19
12-14 10-12 8-10
6-8 4-6
影响与症状
最高“安全含量”（大部分氧气检测器的高位报警通常为23.5％）
一般情况下空气中的氧气浓度
最低“安全含量”（大部分氧气检测器的低位报警通常为19.5％）
缺氧的最初征兆。努力工作的能力降低。身体方面可能会产生某些早期症状， 例如冠状动脉，肺及循环系统出现问题。
发生怎么事了?
另一外工必艺须注操意作，员有关在气从体反测试应和釜受取限空样间（进气入等体的）指的导手过册程，中必 ，在氮气 须在吹危向扫险从的。事下气情文体况图测下片试是或，不从敞良容开习器惯外的的面人典取型孔样实的使例操操。作作人员人提员示窒所存息在，的继潜 而死亡。 在离人孔6米的第二层料盘找到尸体。
氮气使用安全 知识
课程大纲
1、 氮气的性质; 2、 氮气的风险; 3、 打开人孔的风险; 4、 临时受限空间的风险; 5、 在含有氮气的管道上作业的风险; 6、 其它事故案例； 7、 在生产过程中应采取的预防措施； 8、 氮气系统的操作管理； 9、 禁止使用氮气的地方； 10、制定紧急救援措施的内容； 11、防止窒息的安全措施。
监控外部环境的氧 含量，并在19.5％ 时产生低位报警。
反应器顶部
窒息危险:
没有呼吸器不要进 入该区域
良好做法:
在含有缺氧气体的受限空间的人孔和其它开口放置一种专用装置。这种装置 可以锁定，防止未经许可随意拆除并进入受限空间。只有在持有受限空间进 入许可证的情况下，才可以拆除。
4.临时受限空间的风险
当在受限空间进行大气中氧含量测试时需要引起特别的注 意。 下文图片是不良习惯的典型实例。
雇员被缺氧环境征服！
在一次事故中，一名分包商雇 员（未戴呼吸设备或安全带） 进入反应器顶部的隔离区，试 图帮助进入受限空间的看护人 员将里面的直梯拿出。结果很 不幸，他被人孔周围的缺氧环 境征服，人直接掉入反应釜内。 没有维持呼吸所必需的氧气， 任何人要活着走出反应釜都是 不可能的！
1. 氮气的性质 ➢大气中的含量占 78% ； ➢氮气无色、无味； ➢不能维持生命； ➢惰性气体。
2.氮气的风险
无毒:我们正常呼吸的空气中氮气含量占78% 但是: 它杀死你时没有任何警告!
被视为“隐形”杀手!
•在我们呼吸大气中如果氮气取代了氧气的含量就会造成窒息; •记录表明全世界的炼油厂和化工装置中发生了众多的氮气窒息死 亡事故.
将受到伤害且失去知觉的人员从氮气环境移到新鲜 空气的环境并不能完全促其康复，病人还必须接受 物理治疗，恢复脑部供氧。
3. 打开人孔的风险
打开的人孔
风险区域
隐形杀手
你能看见或闻到隐形杀手吗？
不能！那么你如何保 证进入的安全性？密 闭空间进入许可证是 必须的！进入前你准 备采取什么防范措施？ 你是否携带便携式气 体检测器（当氧气浓 度低于19.5％时会发 出警示）？你有看护 人员吗？ 你是否知道不戴呼吸 设备而探向人孔时就 会被N2征服？
