无功补偿成套装置技术协议
10kV高压无功自动补偿装置技术规范
10kV高压无功自动补偿装置技术标准书2015年11 月１、适用范围1.1本技术文件适用于"35千伏变电站工程〞10kV户内高压无功自动补偿成套装置的招标订货，是设备订货合同的技术条款。
1.2本技术协议书提出了对装置的功能设计、构造性能、安装等方面的技术要求。
1.3本技术协议提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的标准和标准。
供方应提供符合本技术协议和有关工业标准要求的装置。
1.4本技术协议书所使用的标准如与供方执行的标准发生矛盾时，按较高标准执行。
2、执行标准GB 311.1 高压输变电设备的绝缘配合GB/T 11024 标称电压1kV以上交流电力系统用并联电容器GB/T 5582 高电压电力设备外绝缘污秽等级GB 50227 并联电容器装置设计标准GB 50060 3～110kV高压配电装置设计标准GB/T 16927.1～16927.2 高电压试验技术GB 50260 电力设施抗震设计标准GB 7354 局部放电测量GB 15166.5 交流高压熔断器并联电容器外保护用熔断器GB 11032 交流无间隙金属氧化物避雷器GB 1208 电流互感器GB 8287 高压支柱瓷绝缘子DL/T 604 高压并联电容器装置订货技术条件DL/T 442 高压并联电容器单台保护用熔断器订货技术条件DL/T 840 高压并联电容器使用技术条件DL/T 653 高压并联电容器用放电线圈订货技术条件DL/T 462 高压并联电容器用串联电抗器订货技术条件DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 584 3~110kV电网继电保护装置运行整定规程IEC标准 "IEC871-87"GB3983.2-89 "高压并联电容器"SDJ25-85 "并联电容器装置设计技术规程"DL/T604-1996 "高压并联电容器装置订货技术条件"GB50227-95 "并联电容器装置设计标准"JB11025-89 "高压并联电容器用内部熔丝及内部过压力隔离器"3.工程环境及工程概况3.1工程环境：周围空气温度最高温度: +41.8 ℃最低温度: -36.8 ℃最大日温差: 25 K海拔高度：≤1000 m环境相对湿度：日平均不大于95%，月平均不大于90%地震烈度： 7 度污秽等级： IV级凝露爬距：＞31mm/kV(最高运行线电压)3.2工程系统概况：3.2.1系统标称电压：10kV3.2.2系统最高电压：12kV3.2.3系统额定频率：50Hz3.2.4系统中性点接地方式： 35千伏不接地，10千伏经接地变接地3.2.5安装地点：户内4．主要设备供货清单(下表为单套配置，共2套)5.1整体要求：1、设备名称：10kV户内无功自动补偿装置 2套〔单套容量4800kvar〕。
10KV高压动态无功补偿技术协议要点
10KV高压动态无功补偿技术协议要点一、背景高压电力系统中，电流和电压之间的相位差引起了无功电能的流失，使得电力系统效率低下。
传统的无功补偿器通常采用静态方式进行无功补偿，效果不佳。
而采用动态无功补偿技术，可以有效地提高电力系统的效率，减少电能的损耗，降低系统损耗和能源消耗。
二、技术原理动态无功补偿技术基于功率电子技术，通过瞬时响应的无功电流，来实现对电压和功率因数的控制。
这种技术能够在瞬间感知到状态改变，快速响应实现调节，并能够适应不同负荷情况，使得电力系统在不同情况下都能够保持较佳的效率。
三、技术要点1.高效的响应能力：动态无功补偿器能够大幅提高响应速度，实现快速的无功补偿。
这种技术的响应速度通常在20ms以内，对于电力系统来说非常重要。
2.精准的电气参数控制：动态无功补偿器能够精确地控制电气参数，比如电压、电流、功率因数等，确保电力系统的稳定性和高效性。
3.自适应控制能力：动态无功补偿器具有自适应控制能力，能够自动适应电力系统的负荷变化，从而实现对功率因数的自动调节。
4.可靠的保护机制：动态无功补偿器还具有完善的保护机制，可以监测电力系统的工作状态，一旦出现异常情况，能够自动切断电力系统的连接，保护设备和人员的安全。
四、应用范围动态无功补偿技术主要应用于中、高压电力系统中，特别是适用于电容器、感性负载等需要进行无功补偿的场合。
在电网运行、电压稳定、电力质量、室内外电气设备等方面，都有着广泛的应用。
五、同时考虑的问题在使用动态无功补偿技术时，还需要考虑配合使用电力设备的其它技术，比如中压柜、高压电机、电力电子等，以实现对整个电力系统的协调运行和优化控制。
六、动态无功补偿技术作为现代电力系统中的一种新型技术，能够提高电力系统的效率，减少无功电能的流失，从而减少能源消耗，是现代电力系统运行的重要组成部分。
通过对技术原理、技术要点和应用范围的了解，我们能够更好地使用其优势，提升电力系统的效率和可靠性，实现更好的能源利用和环境保护。
04kV无功补偿技术规范
0、4kV无功赔偿装置技术规范书买方:青岛双星轮胎工业有限企业卖方:2015年月一、总则1、1本技术协议合用于青岛双星轮胎工业有限企业环保搬家转型升级绿色轮胎智能化示范基地电气配套建设项目。
它提出了0、4kV无功赔偿装置及隶属设施功能设计、选材、制造、检测与试验等方面的技术要求。
1、2为防止无功赔偿致使的谐波放大及电容器过电流,采纳串连7%电抗器设施,防备五次以上谐波的放大,同时起到分流谐波电流的作用。
1、3卖方供应的所有图纸、文件、铭牌均用中文,每颗电容应有铭牌,注明:厂名、额定电压、频次、容量等。
1、4本协议书提出的就是最低限度的技术要求,并未对全部技术细节作出规定 ,也未充足引述有关标准与规范的条则。
卖方应供应切合本协议书与有关最新国家标准、电力行业标准的优良产品。
1、5本协议书所使用的标准如与卖方所履行标准不一致时,应按水平较高标准履行。
1、6卖方要供应重点元器件清单及供应商质保书与供应能力承诺。
1、7卖方要供应国家威望部门出具的半导体电子开关控制投切电容器成套设施查验报告及认证报告。
1、8本技术规范书经买卖两方确认后作为合同的技术文件,与合同正文拥有同样法律效劳。
随合同一同奏效。
本协议书未尽事宜,两方磋商确立。
1、9卖方需依据图纸中标明的本质容量对无功赔偿设施进行合理分组配置。
赔偿柜外观颜色与低压柜一致(RAL7035)。
二、技术标准应依照的主要国家标准与行业标准:GB50150-2006 《电气装置安装工程电气设施交接试验标准》GB50171-2012 《电气装置安装工程盘、柜及二次回路结线施工及查收规范》GB/T12747、1-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T12747、2-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T15576-2008 《低压成套无功功率赔偿装置》GB/T22582-2008 《电力电容器低压功率因数赔偿装置》GB/15945-1995 《电能质量电力系统频次同意误差》GB/12326-2000 《电能质量电压同意颠簸与闪变》GB/15543-1995 《电能质量电压同意同意不均衡度》GB/14549-93 《电能质量公用电网谐波》GB/12325-90 《电能质量供电电压同意误差》JB/T7115-2011 《低压电动机就地无功赔偿装置》JB/T8958-1999 《自愈式高电压并联电容器》GB/T14048、1-2006 《低压开关设施与控制设施》NB/T41003-2011 《标称电压1000V及以下交流电力系统用自愈式并联电容器质量分等》DL/T842-2003 《低压并联电容器使用技术条件》以上仅列出主要标准但不就是所有标准。
无功补偿技术协议
无功补偿技术协议协议概述无功补偿技术协议是一份双方协商达成的技术合作协议，用于解决工业生产中因电力消耗引起的无功功率过大问题。
该协议旨在提高能源利用效率，降低能源消耗，进而降低企业的生产成本。
技术原理由于交流电路的旋转磁场产生了感应电动势，使得无功功率的流动难以避免。
对于一些需要大量耗电的设备，如电动机、焊接机等，产生的无功功率将会较大。
这些无功功率流到电力系统中，会形成电容电流，消耗了实际电能，同时会导致电网电压不稳。
通过无功补偿技术，可以消耗、补偿这些无功功率，从而减少电网电压波动，提高供电的质量，降低配电线路的线损率，提高电能的使用效率。
技术要求无功补偿技术的实现需要以下几个方面的技术要求：1.无功补偿设备的选型：根据生产设备的实际电压、电流等参数，选择合适的无功补偿装置。
一般来讲，容性补偿器适用于局部负载无功补偿，静态无功补偿器适用于全局无功补偿。
2.总并联电容组的设计：根据实际用电需求、电源质量、保护要求等设计总并联电容组的组成、电容量、电压等参数，保证其补偿效果和安全性。
3.控制器的选型：静态无功补偿器需要配备恰当的控制器，控制器需要能够准确地调整电缆的电压和电流，使其与电网的电压、电流同频不受相位差干扰。
4.通讯模块的连接：对于一些高级无功补偿设备，需要与数据采集系统进行联动，以实现自动化控制。
协议条款双方在签订协议之前，应当详细商讨协议的具体内容和技术要求，制定合理的技术实施方案。
在实际施工或设备安装过程中，双方应当对协议的实施结果进行检查和验收，确保无功补偿技术能够有效地改善生产负荷对电力系统的影响，避免出现电压波动、电流过载等问题。
在设备维护过程中，应根据设备的使用情况进行定期检查和维护，确保设备的可靠性和寿命。
如有争议，双方应当通过友好协商、调解解决，如无法解决，双方可以通过仲裁或司法途径解决。
总结无功补偿技术协议是一份双方协商达成的技术合作协议，其目的是解决工业生产中因电力消耗引起的无功功率过大问题，提高能源利用效率，降低能源消耗，进而降低企业的生产成本。
动态无功补偿设备(SVG)技术协议(标准)
DL/T 677-2009《发电厂在线化学仪表检验规程》
Q/RX 220-09 包装标准。
《国家电网公司十八项电网重大反事故措施》 国家电网公司
其它有关的现行标准。
以上标准应执行最新版本,当上述标准与现行标准不一致时按高标准执行。如果本技术协议有与上述规程、规范和标准明显抵触的条文，供方应及时通告需方进行书面解决。
3。本技术协议将作为订货合同的附件，与合同具有同等的法律效力.本技术协议未尽事宜,由合同签约双方在合同谈判时协商确定。
4。供方保证提供的产品符合安全、健康、环保标准的要求。供方对成套设备（含辅助系统与设备）负有全部技术及质量责任,包括分包(或采购)的设备和零部件。
5.本技术协议提出了对SVG技术参数、性能、结构、试验等方面的技术要求。
GB/T 12325-2008《电能质量 供电电压偏差》
GB 12326—2008《电能质量 电压波动和闪变》
GB/T 14549-1993 《电能质量 公用电网谐波》
GB/T 15 14285—2006《继电保护和安全自动装置技术规程》
GB 50217-2007《电力工程电缆设计规范》
7）电压波动
去除背景电压波动后，在电网公共连接点110kV母线的电压波动d％≤1.5%，中华人民共和国国家标准《GB 12326-2008 电能质量 电压波动和闪变》的要求。
8） 功率因数
110kV母线考核点的实时功率因值高于0。95(无过补).
9) 电压偏差
电压偏差须满足中华人民共和国国家标准《GB/T 12325—2008电能质量 供电电压偏差》的要求。
3。通讯功能
控制器具有和上位机通讯的标准化接口。同时控制具备与变电站综合自动化联网的功能,高压开关柜的合闸、分闸及状态监控在变电站后台保护上实现。

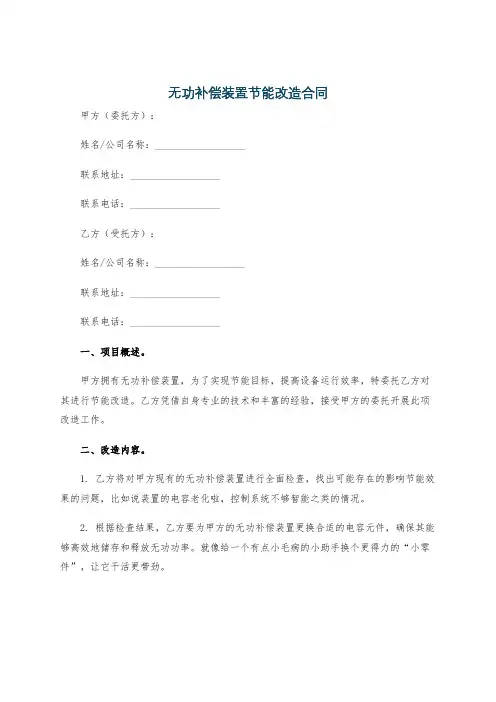

无功补偿装置节能改造合同
无功补偿装置节能改造合同甲方（委托方）：姓名/公司名称：__________________联系地址：__________________联系电话：__________________乙方（受托方）：姓名/公司名称：__________________联系地址：__________________联系电话：__________________一、项目概述。
甲方拥有无功补偿装置，为了实现节能目标，提高设备运行效率，特委托乙方对其进行节能改造。
乙方凭借自身专业的技术和丰富的经验，接受甲方的委托开展此项改造工作。
二、改造内容。
1. 乙方将对甲方现有的无功补偿装置进行全面检查，找出可能存在的影响节能效果的问题，比如说装置的电容老化啦，控制系统不够智能之类的情况。
2. 根据检查结果，乙方要为甲方的无功补偿装置更换合适的电容元件，确保其能够高效地储存和释放无功功率。
就像给一个有点小毛病的小助手换个更得力的“小零件”，让它干活更带劲。
3. 升级装置的控制系统，让它变得更聪明，可以根据实际的用电情况自动调整无功补偿的量，这样就能最大程度地减少无功功率的损耗，就像是给这个装置装上一个超级智能的小脑袋瓜。
三、改造工期。
1. 乙方应在合同签订后的______个工作日内开始改造工作。
这个时间可不能拖拖拉拉的哦，毕竟早一天改造好，就能早一天开始节能省钱呢。
2. 整个改造工程预计在______个工作日内完成。
不过要是遇到一些不可抗力的因素，比如说突然的恶劣天气或者是设备供应出现意外的延迟，那乙方可得及时和甲方沟通，说明情况。
四、双方的权利和义务。
甲方权利和义务：1. 甲方有权对乙方的改造工作进行监督，就像一个小监工一样，看看乙方有没有认真干活。
如果发现乙方的工作不符合要求或者有安全隐患，甲方可以要求乙方及时改正。
2. 甲方需要为乙方的改造工作提供必要的便利条件，比如说提供改造场地的进出权，保证电力供应正常等。
这就像是给乙方的改造之旅铺上一条平坦的道路，让他们能够顺利前行。
无功补偿装置节能改造合同
无功补偿装置节能改造合同甲方（委托方）：姓名：__________________联系方式：______________地址：__________________乙方（受托方）：公司名称：______________法定代表人：____________联系方式：______________地址：__________________一、改造项目概述。
甲方拥有无功补偿装置，为了提高能源利用效率，实现节能目标，甲方委托乙方对其无功补偿装置进行节能改造。
二、改造内容。
1. 乙方将对甲方现有的无功补偿装置进行全面检查和评估，找出影响其节能效果的关键因素。
就像医生给病人看病一样，得先把病症找出来，这是改造的第一步哦。
2. 根据评估结果，乙方将对无功补偿装置进行必要的硬件升级，更换老化或者效率低下的部件。
这就好比给一个有点破旧的机器换上新的零件，让它能更好地运转。
3. 乙方还会对装置的控制系统进行优化，让它能够更智能地根据实际用电情况进行无功补偿的调节。
这就像是给这个装置装上一个聪明的小脑袋，能根据不同的情况做出正确的反应呢。
三、双方的权利和义务。
（一）甲方权利和义务。
1. 甲方有权要求乙方按照本合同约定的内容和标准进行无功补偿装置的节能改造。
甲方就像一个监工一样，要看着这个改造工程按照计划进行。
2. 甲方应向乙方提供与改造项目有关的设备资料、运行数据等信息，以便乙方能够顺利开展工作。
这就像是给乙方一把打开改造大门的钥匙，如果没有这些资料，乙方就像在黑暗里摸索，很容易出错的呢。
3. 在改造期间，甲方应为乙方提供必要的工作条件，包括但不限于工作场地、电力供应等。
这就好比是给乙方搭了一个舞台，让他们能够在这个舞台上尽情地表演改造这个大魔术。
（二）乙方权利和义务。
1. 乙方有权要求甲方按照本合同的约定提供相关资料和工作条件。
毕竟巧妇难为无米之炊嘛，如果甲方不配合，乙方也很难做好这个改造工作的。
2. 乙方应按照国家和行业的相关标准以及本合同约定的内容，精心组织施工，确保改造工程的质量和安全。
动态无功补偿设备(SVG)技术协议(标准)
35kV静止无功发生器成套装置技术协议第一节技术协议一、总则1、本技术协议书仅适用于中铝宁夏能源太阳山风电厂五期110kV升压站主变扩建工程动态无功补偿装置(SVG)得加工制造与供货。
技术协议中提出了对设备本体及附属设备得功能设计、结构、性能、安装与试验等方面得技术要求。
2、本技术协议提出得就是最低限度得技术要求,并未对一切技术细节做出规定,也未充分引述有关标准与规范得条文,供方应提供符合本技术规范引用标准得最新版本标准与本技术协议技术要求得全新产品,如果所引用得标准之间不一致或本技术协议所使用得标准如与供方所执行得标准不一致时,按要求较高得标准执行。
3、本技术协议将作为订货合同得附件,与合同具有同等得法律效力。
本技术协议未尽事宜,由合同签约双方在合同谈判时协商确定。
4、供方保证提供得产品符合安全、健康、环保标准得要求。
供方对成套设备(含辅助系统与设备)负有全部技术及质量责任,包括分包(或采购)得设备与零部件。
5、本技术协议提出了对SVG技术参数、性能、结构、试验等方面得技术要求。
6、若供方所提供得技术资料协议前后有不一致得地方,以有利于设备安装运行、工程质量为原则,由需方确定。
二、标准与规范1、合同设备包括供方向其她厂商购买得所有附件与设备,这些附件与设备应符合相应得标准规范或法规得最新版本或其修正本得要求。
2、除非合同另有规定,均须遵守最新得国家标准(GB)与国际电工委员会(IEC)标准以及国际单位制(SI)标准,尚没有国际性标准得,可采用相应得生产国所采用得标准,但其技术等方面标准不得低于国家、电力行业对此得各种标准、法规、规定所提出得要求,当上述标准不一致时按高标准执行。
3、供方提供得设备与配套件要符合以下最新版本得标准,但不局限于以下标准,所有设备都符合相应得标准、规范或法规得最新版本或其修正本得要求,除非另有特别说明外,合同期内有效得任何修正与补充都应包括在内。
DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》DL/T597-1996 《低压无功补偿控制器订货技术条件》GB/T 11920-2008《电站电气部分集中控制设备及系统通用技术条件》GB 1207-2006 《电磁式电压互感器》SD 325-89 《电力系统电压与无功电力技术导则》DL/T 840-2003 《高压并联电容器使用技术条件》GB 50227-2008 《并联电容器装置设计规范》GB 311、1-1997 《高压输变电设备得绝缘配合》GB 311、2-2002 《绝缘配合第2部分:高压输变电设备得绝缘配合使用导则》GB 311、3-2007 《绝缘配合第3部分:高压直流换流站绝缘配合程序》GB/T 311、6-2005 《高电压测量标准空气间隙》GB/T 11024、2-2001《标称电压1kV以上交流电力系统用并联电容器第2部分:耐久性试验》JB/T 8170-1995 《并联电容器用内部熔丝与内部过压力隔离器》GB 50227-2008 《并联电容器装置设计规范》GB/T 11024、1-2001 《标称电压1kV以上交流电力系统用并联电容漆第1部分:总则性能、试验与定额安全要求安装与运行导则》JB7111-1993 《高压并联电容器装置》DL/T 604-2009《高压并联电容器装置使用技术条件》JB/T 5346-1998《串联电抗器》GB 1985-2004《高压交流隔离开关与接地开关》DL/T 653-2009 《高压并联电容器用放电线圈使用技术条件》DL/T 462－1992 《高压并联电容器用串联电抗器订货技术条件》GB/T 15166、4-2008 《高压交流熔断器第4部分:并联电容器外保护用熔断器》DL/T620 《交流电气装置得过电压保护与绝缘配合》GB/T 11032-2000 《交流无间隙金属氧化物避雷器》GB/T 11024、1-2001 《放电器》GB2900 《电工名词术语》GB/T 311、2-2002 《绝缘配合第2部分:高压输变电设备得绝缘配合使用导则》GB 5582 《高压电力设备外绝缘污秽等级》GB/T 11022-1999 《高压开关设备与控制设备标准得共用技术要求》GB1985 《交流高压隔离开关与接地开关》GB 2536 《变压器油》GB 5273-1985 《变压器、高压电器与套管得接线端子》GB/T 775、1-2006《绝缘子试验方法第1部分:一般试验方法》GB/T 775、2-2003 《绝缘子试验方法第2部分:电气试验方法》GB/T 775、3-2006 《绝缘子试验方法第3部分:机械试验方法》GB/T 4109-2008 《交流电压高于1000V得绝缘套管》GB 1094、1-1996 《电力变压器第一部分总则》GB 1094、2-1996 《电力变压器第二部分温升》GB 1094、3-2003《电力变压器第3部分: 绝缘水平、绝缘试验与外绝缘空气间隙》GB 1094、5-2008 《电力变压器第5部分:承受短路得能力》GB/T 6451-2008 《油浸式电力变压器技术参数与要求》JB/T 10088-2004 《6kV～500kV级电力变压器声级》DL/T 574-2010 《变压器分接开关运行维修导则》GB/T 13499-2002 《电力变压器应用导则》GB/T 12325-2008 《电能质量供电电压偏差》GB 12326-2008 《电能质量电压波动与闪变》GB/T 14549-1993 《电能质量公用电网谐波》GB/T 15543-2008 《电能质量三相电压不平衡》GB/T 14285-2006 《继电保护与安全自动装置技术规程》GB 50217-2007 《电力工程电缆设计规范》GB/T 14598、3-1993《电气继电器第五部分:电气继电器得绝缘试验》DL/T 677-2009 《发电厂在线化学仪表检验规程》Q/RX 220-09 包装标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高河煤矿110kV变电站工程10kV无功补偿装置技术规范书高河煤矿110kV变电站工程10kV无功补偿装置技术规范书长治供电勘测设计院二OO七年七月1、总则本技术规范书适用10kV系统全自动无功补偿装置。
提出了并联电容器自动补偿装置设计、结构、性能、安装和试验等方面的技术要求。
2、执行标准遵循的主要标准GB311.1-1997 高压输变电设备的绝缘配合GB3983.2－1989 高压并联电容器GB11025 并联电容器用内部熔丝和内部过压力隔离器GB50227－95 并联电容器装置设计规范GB10229－1988 电抗器GB15166.5－94 交流高压熔断器并联电容器外保护用熔断器GB50150－1991 电气设备安装工程电气设备交接试验标准GB11025－1989 并联电容器用内熔丝和过压力隔离器GB 7675－1987 交流高压断路器的开合电容器组试验GB/T16927.1-97 高电压试验技术（第一部分）GB/T16927.2-97 高电压试验技术（第二部分）GB/T14808－1993 交流高压接触器GB/T11024.1-2001 高电压并联电容器耐久性试验GB11032－2000 交流无间隙金属氧化物避雷器DL/T604-1996 高压并联电容器装置订货技术条件DL/T403－2000 2kV～40.5kV 高压真空断路器订货技术条件DL/462-92 高压并联电容器用串联电抗器订货技术条件DL/T653-1998 高压并联电容器放电线圈订货技术条件DL/442-1991 联电容器单台保护用熔断器订货技术条件GB/T10228-1997 干式电力变压器技术参数和要求DL/T840-2003 高压并联电容器使用技术条件以上标准均执行最新版本。
3、环境条件本产品安装于户内，并能在下列条件下安全运行。
(1)海拔高度：≤1000m。
(2)最大月平均相对湿度： 95%。
(3)最高环境温度： 40℃。
(4)最低环境温度： -30℃。
(5)最热月24h平均最高温度： 35℃。
(6)日照强度： 0.1W/cm2（风速0.5m／s）。
(7)污染：Ⅱ级。
4、总的要求4.1工作范围TDWK－7600/10－5高压无功补偿自动调节装置共 2 套。
每套总容量7600kvar，其中固定容量4000kvar，其余3600kvar分四组，每组900 kvar,自动投切。
配干式铁心串联电抗器。
4．2配套范围TDWK－7600/10－5无功自动补偿装置配套范围（ 2套）：4．3范围和界限(1) 本文适用于10kV并联电容器自动补偿装置以及其附属设备的设计，制造，装备，工厂试验，交付，现场安装和试验的指导、监督以及运行工作。
(2)甲方负责安装，乙方负责现场安装技术指导及设备的调试。
(3)乙方负责对甲方进行设备使用保养的技术培训。
5、基本设计要求5.1电力系统(1) 系统额定频率 50Hz。
(2) 系统额定电压 10kV。
(3) 系统最高运行电压 12kV。
(4) 系统接地方式经消弧线圈接地。
(5) 母线布置单母线分段接线。
5.2基本参数1、控制器电源输入：AC380 V±15% 50Hz2、精度：电压：±0.5%电流：±1.0%有功，无功功率：±2.0%3、动作延时：可调4 、一次设备工作电压：10kV最高电压：11kV5.3基本原理和功能（1）原理框图图1 电压无功自动调节装置系统框图注:虚线部分设备用户自理。
本装置各部分作用如下：1）信号检测系统a．高压信号检测：主要用来向自动控制器提供系统的电流、电压信号，供微机计算无功功率及功率因数，判系统电压和功率因数是否在预先设定的范围之内。
本系统由电压互感器，电流互感器构成，接在主变压器高压侧母线上。
电压互感器测量BC线电压及其相位，电流互感器测量A相电流及其相位，其二次信号输送给自动控制器。
电压互感器为不接地电压互感器，一次绕组接在相间，电压互感器二次额定电压为100V，电流互感器的电压等级与母线电压一致。
二次额定电流为5A。
它们准确度可采用0.2或0.5级，相位差分别不大于±20ˊ和±30ˊ，就可满足检测的精度要求。
b．中压侧信号检测：由电压互感器检测负荷侧电压，并向自动控制器提供该信号。
采用不接地电压互感器，准确级次可选用0.2或0.5级。
2）主变压器若需进行电压、无功综合调节，则主变压器二次侧须装设有载调压分接开关，此开关可电动操作，以便与自动控制器联接。
3）断路器柜内装断路器为无功补偿装置的总开关，承担整个成套装置的投切，并在继电保护动作时使整套装置从电网中开断的任务。
4）控制器模块由主控单元——自动控制和执行单元——控制电器两部分组成。
它根据主变母线电压、无功功率、负载大小进行综合运算和判断，按最优化原则发出电压、无功调节的指令。
各电容器模块中的继电保护信号、工作状态信号，主变有载调压分接开关所在调节位置信号也汇集到这个模块。
5）无功补偿模块总容量为7600kVAR的电容器成套装置分 5 组柜式电容器组：一组4008kvar固定补偿，四组900kvar自动补偿。
该模块内除电容器外还配备了自动投切专用接触器、串联电抗器、放电线圈、避雷器、熔断器等。
（2）自动控制调节遵循的基本原则参照执行ＳＤ３２５－８９《电力系统电压和无功电力技术导则》，简而言之是：保证供电电压在允许变动范围（整定值范围）内的前提下、充分调节控制无功补偿装置、实现无功功率的就地平衡。
（3）具有的基本功能1）当控制目标母线电压运行值在其允许变动（整定值）范围内时，装置应以控制投切并联电容器（电抗器）为主，并防止发生投切振荡。
2）当被控主变无功负荷小于与该主变相连母线上每组电容器容量（或整定值）时，装置应以控制调节主变压器有载调压分接开关位置为主。
3）当被控母线电压运行值超过允许变动（整定值）范围，而主变有载调压分接开关已处于极限时。
装置应利用电容器（电抗器）组的调压作用，对电容器（电抗器）组实行强切（强投）调节控制。
4）调节控制一般设置成逆调压方式（也可运行自适应方式）。
5）调节控制参数具有可设置性，参数设置有容错和密码锁定功能。
6）具备与上位机通讯功能。
7）主要保护功能①过压保护、报警；②失压保护、报警；③零序电压保护；④操作过电压保护.8）控制调节器——自动测量、计算、判断、调节a.自动调节功能电压自动调节：根据电压质量要求自动调节变压器的有载分接开关或电容器组，使母线电压始终处于预先整定的范围之内。
无功补偿自动控制调节：根据电压优先原则，按所需无功功率自动投切电容器组，使系统功率因数始终处于预先整定的范围之内。
b.显示功能装置有控制方式、系统电压、电流、功率因数、控制对象状态、异常和闭锁等显示功能。
c.闭锁功能当出现保护动作、调节故障、超出整定调节范围、控制对象故障、自检异常等现象以及停止运行或检修时，装置有相应的闭锁功能。
d.打印统计功能装置能自动打印电压合格率、超上限率、超下限率、最高电压、最低电压及时间、功率因数等数据，也可手动打印出当日的各种运行数据。
e.手动操作功能装置具有对控制对象进行手动控制操作的功能。
f.远方遥控和通讯功能装置具有远控功能，并设有通用接口和万能接口，便于联网，由计算机集中监控。
g. 抗干扰功能h. 测量误差。
电压≤±0.2% 电流≤±0.5%cos≤±1% 无功功率≤±2%i．电压整定范围： 80～120%UN。
功率因数整定范围：0.7滞后-0.7超前。
5.4耐震能力水平分量 0.25g同时作用于设备底部垂直分量 0.125g安全系数 1.675.5泄漏比距不少于2.5cm/kV(按12kV计)6、电气要求6.1 并联电容器组的基本技术参数及要求（1）电容器型号 BAM11/√3-300-1WBAM11/√3-334-1W（2）系统额定电压 10kV 额定频率：50Hz。
（3）无功补偿总容量 7600kvar（4）每套分组数 5 组，固定4000kvar一组，其余3600kvar分4组每组900kvar自动投切。
（5）联接方式 Y 接（6）电容偏差：a.单台电容器容许的电容偏差为装置额定电容的-5%～+5%。
b.成套电容器组容许的总电容偏差为装置额定电容的0%～+5%。
c.三相电容器组的任何两线路端子之间，其电容最大值与最小值之比不超过1.02。
(7) 电容器的过载荷能力符合标准GB3983.2和DL/T604-1996中的有关规定。
(8) 介质损耗角正切值(tgδ)电容器在工频交流额定电压下，20℃时≤0.0005。
(9) 耐受短路放电能力动稳定电流 50kA。
热稳定电流 40kA。
热稳定电流持续时间 4s。
(10) 电介质的电气强度电容器单元端子间的电介质能承受下列两种试验电压之一，历时10s。
a．工频交流电压 2.15Un。
b．直流电压 4.3Un。
(11) 绝缘水平a．电容器装置的一次电路的各相之间及相与地之间，二次电路与地之间能承受下列耐受电压值：雷电冲击耐受电压(峰值)(1.5/50µs) 75kV。
1min工频耐受电压(有效值) 42kV。
二次电路工频耐受电压(有效值) 2kV。
b．电容器单元上和外壳绝缘的全部端子与外壳间的绝缘能承受下列耐受电压值：雷电冲击耐受电压(峰值)(1.5/50µs) 75kV。
1min工频耐受电压(有效值) 42kV。
(12) 局部放电性能在加上额定电压使单元达到平衡后，再加2.15Un的电压历时1s，降压至1.2倍额定电压保持10min，然后升压至1.5倍额定电压保持10min，此时无明显局部放电。
(13) 外壳电容器外壳用优质钢板，面漆为淡灰色，外壳设接地端子。
电容器外壳能承受不小于15kW•s的爆破能量。
(14) 引出端子及套管的要求电容器引出端子采用双套管引出，套管能承受到500N的水平拉力，套管的爬电距离不小于2.5cm/kV(最高运行电压下)。
6.2电容器组的其他要求6.2.1接线方式单星接线，中性点不接地，电抗器接于中性点侧，对电容器组内部故障采用开口三角电压保护。
6.2.2单台电容器型号BAM11/√3-300-1W 数量：12台BAM11/√3-334-1W 数量：12台6.2.3氧化锌避雷器型号：HY5WR-17/45 数量：15只方波电流：400A。
6.2.4隔离刀闸型号：GN19-10/630数量：2台6.2.5电抗器型号：CKSC-240/10-6％数量：1台CKSC-54/10-6％数量：4台交流额定电压：10kV。
额定电流：等于电容器组额定电流。
额定容量：54 kvar、240 kvar。
额定电抗率：6%型式：干式铁芯串联电抗器。
