建筑制图基础练习题及答案一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l== 841×1189 ,图框线与图幅线之间的间隔a为 25 ,c为10 。
2、图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。
3、尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。
角度的尺寸线应以圆弧表示。
4、尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。
同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为 7～10 mm。
5、剖视图分为全剖视图、半剖视图、局部剖视图，它的剖切方法有单一剖切面剖切、阶梯剖、旋转剖；断面图包括移出断面图、重合断面图和中断断面图。
6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由剖切位置线和剖视方向线组成，他们分别用长度为 6～10 毫米和 4～6 毫米的粗实线来表示。
二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm —3mm。
对于以圆弧为尺寸界线的起止符号，宜用箭头。
（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。
尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。
尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。
建筑制图基础

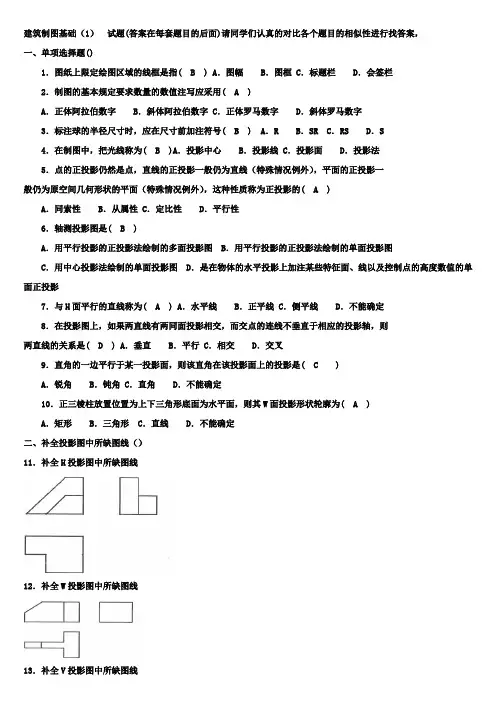

建筑制图基础（1）试题(答案在每套题目的后面)请同学们认真的对比各个题目的相似性进行找答案，一、单项选择题()1．图纸上限定绘图区域的线框是指( B ) A．图幅 B．图框 C．标题栏 D．会签栏2．制图的基本规定要求数量的数值注写应采用( A )A．正体阿拉伯数字 B．斜体阿拉伯数字 C．正体罗马数字 D．斜体罗马数字3．标注球的半径尺寸时，应在尺寸前加注符号( B ) A．R B．SR C．RS D．S4．在制图中，把光线称为( B )A．投影中心 B．投影线 C．投影面 D．投影法5．点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的( A )A．同索性 B．从属性 C．定比性 D．平行性6．轴测投影图是( B )A．用平行投影的正投影法绘制的多面投影图 B．用平行投影的正投影法绘制的单面投影图C．用中心投影法绘制的单面投影图 D．是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．与H面平行的直线称为( A ) A．水平线 B．正平线 C．侧平线 D．不能确定8．在投影图上，如果两直线有两同面投影相交，而交点的连线不垂直于相应的投影轴，则两直线的关系是( D ) A．垂直 B．平行 C．相交 D．交叉9．直角的一边平行于某一投影面，则该直角在该投影面上的投影是( C )A．锐角 B．钝角 C．直角 D．不能确定10．正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状轮廓为( A )A．矩形 B．三角形 C．直线 D．不能确定二、补全投影图中所缺图线（）11．补全H投影图中所缺图线12．补全W投影图中所缺图线13．补全V投影图中所缺图线三、求作物体所缺面的水平投影或侧面投影（每小题7分，共计28分）16．求作物体水平投影17.求作三棱锥被截切后的侧面投影四、根据下面各题的要求．完成作图（每小题7分，共计21分）18.已知AB线段的正面投影和对V面的倾角p=30。
建筑制图基础

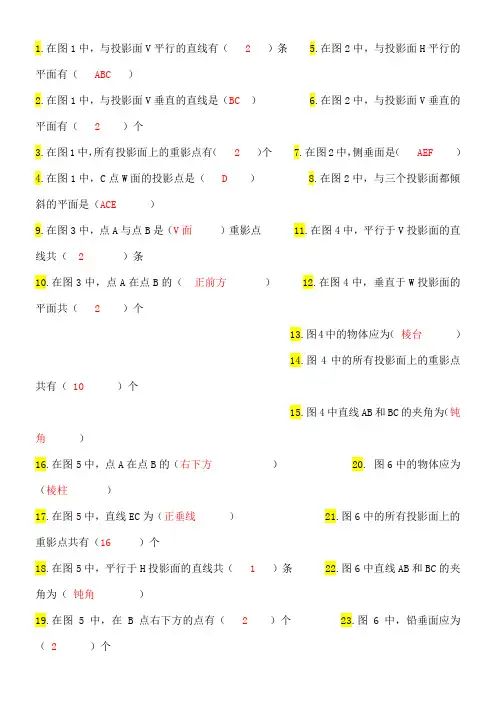

1.在图1中，与投影面V平行的直线有（ 2 ）条 5.在图2中，与投影面H平行的平面有（ABC）2.在图1中，与投影面V垂直的直线是（BC） 6.在图2中，与投影面V垂直的平面有（2）个3.在图1中，所有投影面上的重影点有（2）个 7.在图2中，侧垂面是（AEF）4.在图1中，C点W面的投影点是（D） 8.在图2中，与三个投影面都倾斜的平面是（ACE ）9.在图3中，点A与点B是（V面）重影点 11.在图4中，平行于V投影面的直线共（ 2 ）条10.在图3中，点A在点B的（正前方） 12.在图4中，垂直于W投影面的平面共（ 2 ）个13.图4中的物体应为（棱台）14.图4中的所有投影面上的重影点共有（10 ）个15.图4中直线AB和BC的夹角为（钝角）16.在图5中，点A在点B的（右下方） 20. 图6中的物体应为（棱柱）17.在图5中，直线EC为（正垂线） 21.图6中的所有投影面上的重影点共有（16 ）个18.在图5中，平行于H投影面的直线共（ 1 ）条 22.图6中直线AB和BC的夹角为（钝角）19.在图5中，在B点右下方的点有（2）个 23.图6中，铅垂面应为（2）个24.图6中，侧垂线应为（4）条25.图7中，直线AB的实际长度为（15mm ） 29.图8中，各投影面上的重影点共有（8）个26.图7中，直线AB与水平面的夹角为（30o ） 30.图8中水平面总共有（ 2 ）27.图7中，直线AB为（正平线） 31.图8中的铅垂面为（平面ABCD）28.图7中，点A位于点B 的（左下方） 32.图8中，C点的正面重影点为（B点）33. 图8中，平面ADHE垂直于（W面）34图9中，在C点后方的点为（A点、B点） 36如图10所示，直线AB和直线BC的位置关系是（垂直相交）35在图9中，在B点左方的点有（ 1 ）个 37 图10中，直线BC为（水平线）38图11中直线AG和CD的位置关系为（垂直） 39如图12所示，直线AB与CD的位置关系为（交叉）40.图13中直线AB与平面P交于点K（未给出）；图14中直线CD与平面Q交于点J（未给出）。
建筑制图基础
建筑制图基础(答案) 2. 已知点A及直线CD的投影，（答案）3. 在三角形ABC内取一点D，使其距（答案）（答案）5. 求作圆锥被截切后的水平投影及侧面投影。
（答案）6. 根据形体的两面投影，求出第三投影。
（答案）（答案）8. 根据点的立体图，画出点的投影图，并判断可见性。
（答案）9. 已知直线AB的三面投影，求其实长及其对H面的夹角，并在直线上取一点10毫米。
（答案）（答案）11. 求直线MN与ABC平面的交点，并判别可见性。
（答案）12. 补全被截切后四棱柱体的水平投影和侧面投影。
（答案）（答案）（答案）(答案)16. 求点A到直线BC的垂直距离。
（答案）17. 在三角形ABC内作一条经过点c的水平线，使该线实长为（答案）（答案）19. 求作圆柱被截切后的水平投影及侧面投影（答案）20. 根据形体的两面投影，求出第三投影。
（答案）（答案）22. 已知点A的坐标为(15,15,20)，点说出A,B两点的相对位置。
（答案）23. 已知点A及直线CD的投影，求作一直线KD=2:3.（答案）（答案）（答案）（答案）（答案）（答案）（答案）30. 过A点作长度为30mm,a=45°的正平线（答案）31. 已知AB,CD两直线相交于K点，求（答案）（答案）33. 求正垂面与三棱锥的截交线（答案）34. 画出如图所示组合体的三面投影图（答案）（答案）36. 已知A,B两点的两面投影，试求出第三投影，并作出立体图（答案）（答案）38. 求直线MN与ABC平面的交点，并判别直线（答案）39. 已知矩形ABCI)的AC边投影和AB（答案）（答案）41. 根据所给形体的两面投影，求出第三投影（答案）（答案）43.求点A到直线CD的垂直距离aG。
即为所求实长。
(答案)44. 2.已知四边形ABCD的V投影及其两条边的投影。
（答案）（答案）46. 根据所给形体的两面投影，（答案）（答案）1.（答案）2.（答案）3.（答案）4.（答案）5.（答案）6.（答案）1.在图1中，与投影面V平行的直线(即正平线)是(A. AB)2.在图1中，与投影面V垂直的直线(即正垂线)是(D.BC)3.在图2中，与投影面H平行的平面(即水平面)是(A.△ ABC)4.在图2中，与投影面V垂直的平面(即正垂面)是(B.△ CDE)1.在图1中，与投影面W平行的直线(即侧平线)是(C. AD)。
建筑制图基础作业1参考答案
建筑制图基础作业1参考答案
一、根据立体图中各点的空间位置，画出它们的投影图。
二、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。
三、已知点B 在点A 左方25mm，下方10mm，前方18mm，求出B 点的三面投影，并完成A 点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。
(1)三角形是_________面
(2)三角形是_________面
六、在三角形ABC 内取一点D，使其距H 面12mm，距V 面20mm。
七、在三角形ABC 内作一距V 面15mm 的正平线。
八、完成五边形的正面投影(已知AB 为侧平线)。
九、在AB 线段上取一点C，使得AC∶CB= 2∶3。
十、已知C 点在AB 线段上，求C 点的水平投影(用两种方法)。
十一、已知M、N 两点在ABC 平面上，补求它们的第二投影。
十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。
十三、已知AB 线段的正面投影和对V 面的倾角β=30°，补全其水平投影。
十四、求点A 到直线CD 的垂直距离。
十五、求直线AB 与P 面的交点，并判别直线AB 的可见性。
十六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。
国家开放大学《建筑制图基础》机考习题选择题类
第一章习题1图纸幅面的简称是（图幅）2建筑制图的基本单位是（ b）3下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（B）B. 图样本身的任何图线均可用作尺寸线4绘制尺寸界线时应采用（细实线）5绘制尺寸起止符号时应采用（中粗断线）6下列关于尺寸数字说法有误的一项是（B）选择一项：A. 尺寸数字是形体的实际尺寸，与画图比例无关B. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部D. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标7下列关于尺寸的排列与布置说法有误的一项是（D）选择一项：A. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列B. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等C. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近D. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交8尺寸起止符号倾斜方向与尺寸界线应成（45）9图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（10mm）10平行排列的尺寸线的间距，宜为（7~10mm ）11下列关于半径、直径、球的尺寸标注说法有误的一项是（A）A. 标注圆的直径尺寸时，直径数字前不得加直径符号B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧C. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧D. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同12图纸上限定绘图区域的线框是指（图框）13标注球的半径尺寸时，应在尺寸前加注符号（SR）14标注圆弧的弧长时，表示尺寸线应以（该圆弧同心的圆弧线表示）15下列关于角度、弧长、弦长的标注说法有误的一项是（A ）A. 标注圆弧的弦长时，起止符号用中粗短线表示B. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替C. 角度的尺寸线应以圆弧表示D. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦16在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（ t ）17下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（B ）A. 外形为非圆曲线的构件，可用坐标形式标注尺寸B. 坡度禁止用直角三角形标注C. 标注坡度时，应加注坡度符号D. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”18下列关于尺寸的简化标注说法有误的一项是（C ）选择一项：A. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸B. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写C. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号D. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注19制图前的准备工作不包括（A ）A. 检查图样、修正错误B. 准备工具和仪器C. 识读图样，选用适当大小的图纸和比例D. 在图板上固定图纸，绘出图框线和图标位置20一般制图的第一个步骤是（绘制图样底稿）21一般制图的最后一个步骤是（图纸整理）22圆弧连接的关键是根据已知条件，确定（连接圆弧的圆心和切点 )23幅面代号为A4的图纸长、短边尺寸分别是（ 297mm、210mm ）24在平面图形中确定尺寸位置的点、直线称为（尺寸基准）25用于确定平面图形中各个组成部分的形状和大小的尺寸是（尺寸定型）26用于确定平面图形中各个组成部分的相对位置的尺寸是（尺寸定位）27一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（2种）28图形与实物相对应的线性尺寸之比称为（比例）29图形与实物相对应的线性尺寸之比称为（1种）30图样及说明中的汉字宜采用（长仿宋体）31制图的基本规定要求数量的数值注写应采用（正体阿拉伯数字）32图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（75）第二章习题1在制图中，把光源称为（投影中心）2平行投影法又分为（正投影法和斜投影法）3在建筑制图中，最常用的投影法是平行投影法中的（正投影法）4形成物体的最基本几何元素包括（点、直线和平面）5点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（同素性）6点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（同素性）7线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（定比性）8两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（平行性）9当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（全等性）10当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（积聚性）11.H面是指（水平投影面）12在制图中，把光线称为（投影线）13。
建筑制图基础试试题库
2331建筑制图基础B-0001试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：A ；2. 如果直线经过平面上的两个点，则直线与平面的关系是（）A直线必定在平面外B直线必定在平面C直线垂直于平面D 直线与平面成斜交参考答案：B；3. 点在某一投影面上的投影是（）A 点B平面C 曲线D 直线参考答案：A ；4. 一般制图的最后一个步骤是（）A绘制图样底稿B检查图样、修正错误C底稿加深D图纸整理参考答案：D ；5. W面是指（）A水平投影面B侧立投影面C正立投影面D剖切投影面参考答案：B；6.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子（）A 愈大B 愈小C 不变D 无法确定参考答案：B；6. 在制图中，把光线称为（）A投影中心B投影线C投影面D 投影法参考答案：B；7. 多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：A ；8. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（）A 同素性B 从属性C 定比性D 平行性参考答案：B；9. 图纸上限定绘图区域的线框是指（）A 图幅B图框C 标题栏D 会签栏参考答案：B；读图选择题（共20题，共80分）图91图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）参考答案：A;2、在图4中，有一个投影面缺失投影线，此投影面为（）A直角B锐角C钝角D不能确定参考答案：C;A棱台B棱锥C棱柱D圆锥参考答案：A ；B；A3、图2中直线AB和BC的夹角为（）4、图2中的物体应为（5、在图1中，点A与点B是（）重影点。
建筑工程技术专业《建筑制图基础》试题及答案
《建筑制图基础》第1页《建筑制图基础》第2页(共10页) 试卷代号：座位号高职学院2013—2014学年度第一学期建筑工程技术专业《建筑制图基础》试题注意：请考生正确填写试卷右上角的座位号。
一、单选题：（每小题2分，共30分)1、A2图纸的幅面尺寸为（）mm 2。
A 、594×841B 、420×594C 、297×420D 、210×2972、建筑制图标准规定，当0号到2号图纸横放时，图框线离图纸左边缘的距离为______mm ，其余三边距离为_______mm 。
（）A 、20 5B 、20 10C 、25 5D 、25 103、形体的图样是用各种不同的图线画成的，其中虚线表示（）。
A 、定位轴线B 、剖面线C 、可见轮廓线D 、不可见轮廓线4、建筑制图标准规定，若粗线的线宽为b ，则中线的线宽为（）。
A 、0.5bB 、0.35b C、0.25b D 、0.18b5、房屋建筑制图标准规定，定位轴线、中心线应采用（）线绘制。
A 、细实线B 、细虚线C 、细单点长画线 D、粗单点长画线6、一个图形的比例为1：100，将该图形放大到两倍后，其比例应为（）。
A 、1：200B 、1：100C 、1：50D 、1:10 7、建筑施工图中，线性尺寸标注的正确方法是（）。
8、剖切符号中，剖视方向线的长度宜为（）。
A 、6～10mm B 、5～8mmC 、4～6mmD 、3～6mm 9、下列材料图例中，表示钢筋混凝土材料的是（）。
10、根据两点的坐标A(0，10，20)、B(0，0，20)判断，错误的是（）。
A 、A 与B 在V 面上重影 B 、A 在W 面上，B 在Z 轴上 C 、A 点的H 投影在Y 轴上，B 点的H 投影在原点上 D 、A 在B 的后面10mm 处 11、下列直线段中，为水平线的是（）。
12、下列平面图形中，能反映平面图形实形的为（）。
13、根据形体的V 、W 面投影，选择正确的H 面投影（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
您的位置：考核练习 >> 在线答题结果建筑制图基本知识测试一、单项选择题1、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（）（分数：1分）A. 400B. 2000C. 10000D. 200标准答案是： C2、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( ) （分数：1分）841 A. 594297 B. 210594 C. 420420 D. 297标准答案是：C。
3、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( ) （分数：1分）A. 100B. 1000C. 50D. 20标准答案是：C。
4、粗线、中粗线和细线的宽度比率为：( ) （分数：1分）A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1标准答案是：D。
5、工程上常用的图示方法中使用最广泛的是那一种( ) （分数：1分）A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法标准答案是：A。
6、多面正投影法的优点是：( ) （分数：1分）A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好标准答案是：D。
7、三面投影图中水平投影反映形体的： ( ) （分数：1分）A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系标准答案是：B。
8、如果A点在W投影面上，则：( ) （分数：1分）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0标准答案是：A。
9、重影点是指空间点在某一投影面上的投影重合，即这两个点的空间x、y、z坐标中有（）个相等。
（分数：1分）A. 0B. 1C. 2D. 3标准答案是：C。
10、某直线的H面投影反映实长，该直线为( )。
（分数：1分）A. 水平线B. 侧平线C. 正平线D. 铅垂线标准答案是：A。
11、直线上的点具有两个投影特性,即从属性和( )。
（分数：1分）A. 定值性B. 定比性C. 定量性D. 可量性标准答案是：B。
12、面积为4cm2的正方形，按1：2的比例画出的图形面积为( ) （分数：1分）A. 2cm2B. 1cm2C. 3cm2D. 4cm2标准答案是：B。
13、三角形平面的三个投影均为缩小的类似形，该平面为( ) （分数：1分）A. 水平面B. 正平面C. 侧平面D. 一般位置平面标准答案是：D。
14、右图中长度尺寸注法错在：( )（分数：1分）A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线标准答案是：D。
15、右图中两直线的相对几何关系是： ( )（分数：1分）A. 相交B. 交错C. 平行D. 无法判断标准答案是：C。
16、右图中两直线的相对几何关系是： ( )（分数：1分）A. 相交B. 交错C. 相交垂直D. 交错垂直标准答案是：A。
17、右图中两直线的相对几何关系是： ( )（分数：1分）A. 相交B. 交错C. 相交垂直D. 交错垂直标准答案是：D。
18、右图中两直线的相对几何关系是： ( )（分数：1分）A. 相交B. 交错C. 平行D. 交错垂直标准答案是：B。
19、右图所示平面的类型是：( )（分数：1分）A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面标准答案是：D。
20、右图所示平面的类型是：( )（分数：1分）A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面标准答案是：B。
21、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )（分数：1分）A. AB. BC. CD. D标准答案是：D。
22、下图所示组合体，正确的左侧立面图是：( )（分数：1分）A. AB. BC. CD. D标准答案是：C。
23、下图所示组合体，正确的1-1剖视图是：( )（分数：1分）A. AB. BC. CD. D标准答案是： C右图所示直线AB为( )（分数：1分）A. 一般位置直线B. 正平线C. 水平线D. 侧平线标准答案是：D。
25、根据某立体的正面投影和水平投影，可推断出其侧面投影为( )（分数：1分）A. AB. BC. CD. D标准答案是：D。
在建筑图中，金属的材料剖面图例表示为( )（分数：1分）A. AB. BC. CD. D标准答案是：A。
27、A、B、C、D四点为形体表面的点，在下列四种说法中，选择一种正确的答案 ( )（分数：1分）A. A上B下，C右D左B. A左B右，C上D下C. A前B后，C左D右D. A左B右，C后D前标准答案是：B。
28、选择正确的左视图( ).（分数：1分）A. (a)B. (b)C. (c)D. (d)标准答案是：B。
29、选择正确的俯视图( )（分数：1分）A. (a)B. (b)C. (c)D. (d)标准答案是：B。
30、下面的材料图例表示( )（分数：1分）A. 自然土B. 素土夯实C. 三合土D. 混凝土标准答案是：B。
您的位置：考核练习 >> 在线答题结果施工图单元测试一、单项选择题1、在钢筋混凝土结构中，箍筋的作用是：( ) （分数：1分）A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋标准答案是： C2、在钢筋混凝土结构图中，构件的轮廓线用：( ) （分数：1分）A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制标准答案是：C。
3、楼梯建筑详图不包括( ) （分数：1分）A. 平面图B. 剖面图C. 梯段配筋图D. 节点详图标准答案是：C。
4、板的配筋平面图中，下层钢筋的弯钩应画成( ) （分数：1分）A. 向下或向左B. 向下或向右C. 向上或向右D. 向上或向左标准答案是：D。
5、在钢筋混凝土结构中，钢筋的保护层是：( ) （分数：1分）A. 钢筋的表面处理层B. 钢筋表面的防锈油漆C. 具有一定厚度的混凝土保护钢筋不被锈蚀D. 包裹钢筋的材料标准答案是：C。
6、在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时，应采用索引符号索引。
详图索引编号应写在：( ) （分数：1分）A. 细实线绘制的8mm直径的圆圈内B. 细实线绘制的10mm直径的圆圈内C. 粗实线绘制的10mm直径的圆圈内D. 粗实线绘制的14mm直径的圆圈内标准答案是：B。
7、在建筑施工图中，图样中某一局部或构件可以用较大比例的详图表达，在详图上应注明详图符号，详图的编号和被索引的图样所在的图纸编号应写在：( ) （分数：1分）A. 细实线绘制的10mm直径的圆圈内B. 细实线绘制的14mm直径的圆圈内C. 粗实线绘制的10mm直径的圆圈内D. 粗实线绘制的14mm直径的圆圈内标准答案是：D。
8、建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是( )。
（分数：1分）A. 房屋的开间、进深B. 房屋内墙的厚度和内部门窗洞口尺寸C. 房屋水平方向的总长、总宽D. 房屋外墙的墙段及门窗洞口尺寸标准答案是：D。
9、平面图的外部尺寸俗称外三道，其中中间一道尺寸标注的是( )。
（分数：1分）A. 房屋的开间、进深B. 房屋内墙的厚度和内部门窗洞口尺寸C. 房屋水平方向的总长、总宽D. 房屋外墙的墙段及门窗洞口尺寸标准答案是：A。
10、高度为30M的建筑，按照1：100作立面图，图纸上应标注的高度尺寸为( )。
（分数：1分）A. 30B. 300C. 3000D. 30000标准答案是：D。
11、在楼层结构平面图中，楼梯板的代号为( ) （分数：1分）A. LTBB. KBC. TBD. B标准答案是：C。
12、在建筑施工图中，右图所示定位轴线的编号表示( )（分数：1分）A. C号轴线后附加的第2根轴线B. 2号图纸上的C号轴线C. 2号轴线后附加的C号轴线D. 在此位置有2号和C号两条轴线标准答案是：A。
13、在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时，应采用索引符号索引。
右图所示的索引符号表示( )（分数：1分）A. 5号详图画在2号图纸上B. 2号详图画在5号图纸上C. 2号和5号详图是相同的D. 2号详图上附加的5号详图标准答案是：A。
14、在建筑施工图中，图样中某一局部或构件可以用较大比例的详图表达，右图所示的详图符号表示( )（分数：1分）A. 4号详图上附加的3号详图B. 4号详图与3号详图是相同的C. 4号详图，索引的图样在3号图纸D. 3号详图，索引的图样在4号标准答案是：C。
15、在建筑施工图的总平面图中，应画出指北针，指北针要求为( )（分数：1分）A. 细实线绘制的14mm直径的圆圈，指针尾部宽约5mmB. 细实线绘制的24mm直径的圆圈，指针尾部宽约3mmC. 粗实线绘制的14mm直径的圆圈，指针尾部宽约5mmD. 粗实线绘制的24mm直径的圆圈，指针尾部宽约3mm标准答案是：B。
16、在右边的钢筋混凝土结构图中，3号钢筋为( )（分数：1分）A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距主筋200mm标准答案是：A。
17、在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
标高符号的高度约为（）（分数：1分）A. 3mmB. 4mmC. 5mmD. 6mm标准答案是：A。
18、在房屋总平面图中，粗实线画出的房屋表示( ) （分数：1分）A. 已建的房屋B. 拟建的房屋C. 高层建筑D. 多层建筑标准答案是：B。
B19、在房屋的立面图中，房屋的外轮廓线用( ) （分数：1分）A. 粗实线B. 中实线C. 细实线D. 加粗线标准答案是：A。
20、在房屋的立面图中，下方地面线用加粗线，其线宽为粗实线的( ) （分数：1分）A. 1.2倍B. 1.3倍C. 1.4倍D. 1.5倍标准答案是：C。
再次测验。
