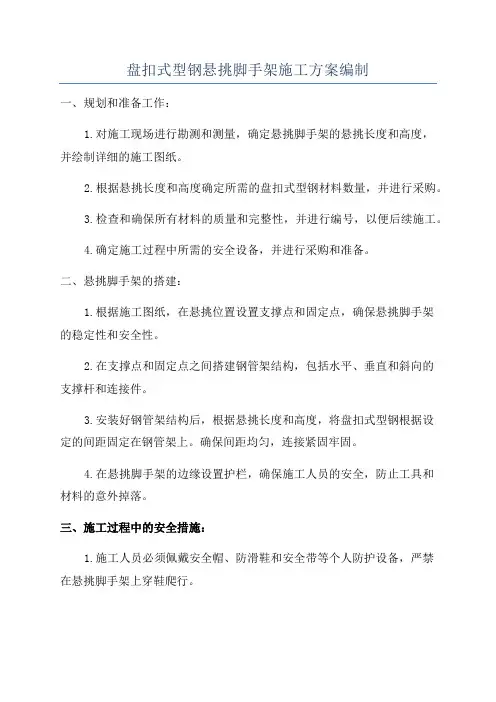

盘扣式型钢悬挑脚手架施工方案编制

浙江品茗高新产业软件园工程脚手架安全专项施工方案编制人: 职务：校对人：职务：审核人：职务：审批人：职务：目录第一章工程概况--------------------------------------------------- 3一、工程概况-------------------------------------------------- 3二、施工平面布置---------------------------------------------- 3三、施工要求-------------------------------------------------- 3四、技术保证条件---------------------------------------------- 4 第二章编制依据--------------------------------------------------- 4 第三章施工计划--------------------------------------------------- 5一、施工进度计划---------------------------------------------- 5二、材料与设备计划-------------------------------------------- 5 第四章施工工艺技术----------------------------------------------- 8一、技术参数-------------------------------------------------- 8二、工艺流程-------------------------------------------------- 9三、施工方法-------------------------------------------------- 9四、检查验收------------------------------------------------- 12 第五章施工安全保障措施------------------------------------------ 14一、组织保障------------------------------------------------- 14二、技术措施------------------------------------------------- 14三、监测监控------------------------------------------------- 18四、应急预案------------------------------------------------- 19 第六章劳动力计划------------------------------------------------ 21一、专职安全生产管理人员------------------------------------- 21二、特种作业人员--------------------------------------------- 21 第七章计算书及相关图纸------------------------------------------ 22一、计算书--------------------------------------------------- 22二、节点图--------------------------------------------------- 39第一章工程概况一、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】1、工程基本情况2、各责任主体名称二、施工平面布置三、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。

2、确保脚手架在使用周期内安全、稳定、牢靠。

3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。

4、脚手架在搭设及拆除过程中要符合工程施工进度要求。

操作人员需取得特殊作业人员资格上岗证。

四、技术保证条件1、安全网络2、脚手架的搭设和拆除需严格执行该《专项施工方案》。

第二章编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20123、《混凝土结构设计规范》GB50010-20104、《钢结构设计规范》GB50017-20035、《木结构设计规范》GB50005-20036、《建筑施工脚手架安全技术统一标准》GB 51210-20167、《建筑施工安全检查标准》JGJ59-20118、《建筑施工高处作业安全技术规范》JGJ80-20169、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201110、《建筑施工承插盘扣式钢管支架安全技术规范》JGJ231-201011、《建筑施工临时支撑结构技术规范》JGJ300-201312、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)13、《建设工程安全生产管理条例》国务院令第393号14、本工程设计图纸15、本工程施工组织设计第三章施工计划一、施工进度计划二、材料与设备计划1、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。

扣件应有生产许可证、法定检测单位的测试报告和产品合格证。

扣件进入施工现场应检查产品合格证，并应进行抽样复试。

扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。

扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。

新、旧扣件均应进行防锈处理。

2、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。

3、脚手板(1)、脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；(2)、竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合现行行业标准《建筑施工木脚手架安全技术规范》JGJ164的相关规定；(3)、冲压钢脚手板的材质应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。

新脚手板应有产品质量合格证，尺寸偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的有关规定，且不得有裂纹、开焊与硬弯。

新、旧脚手板均应涂防锈漆，应有防滑措施；(4)、木脚手板才材质应符合现行国家标准《木结构设计规范》GB50005中Ⅱa级材质的规定。

脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm 的镀锌钢丝箍两道。

宽度、厚度允许偏差应符合现行国家标准《木结构工程施工质量验收规范》GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手板。

4、安全网采用密目式安全立网，应符合下列要求：(1)、网目密度不低于2000目/100cm2；(2)、网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；(3)、网体缝线不得有跳针、露缝，缝边应均匀；(4)、一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)、不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)、阻燃安全网的续燃、阻燃时间均不得大于4s。

使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)、做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上；(8)、颜色应满足环境效果要求，选用绿色；5、连墙件材料采用钢管或型钢制作，其材质应符合现行国家标准《碳素钢结构》GB/T700中Q235级钢或《低合金高强度结构钢》GB/T1591中Q345级钢的规定。

6、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T 11352的规定，各类支架主要构配件材质应符合下表的规定。

表承插型盘扣式钢管支架主要构配件材质7、承插型盘扣式钢管支架的钢管外径允许偏差应符合下表的规定，钢管壁厚允许偏差应为±0.1mm。

8、承插型盘扣式钢管支架的连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》（GB/T 11352）中牌号为ZG230－450的屈服强度、抗拉强度、延伸率的要求。

9、可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应小于5mm，允许尺寸偏差应为±0.2mm，承力面钢板长度和宽度均不应小于150mm；承力面钢板和丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托板应设置开口挡板，挡板高度不应小于40mm。

10、可调底座及可调托座丝杆与螺母旋合长度不得小于6扣，螺母厚度不得小于30mm，插入立杆内的长度不得小于150mm。

11、悬挑梁采用型钢制作，其材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591中的规定。

12、联梁承受立杆荷载，固结点应当连接稳定、可靠，所使用的钢材必须表面平整，无锈蚀。

截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。

13、用于固定悬挑梁的U型钢筋拉环或锚固螺栓材质应符合现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1中HPB235级钢筋的规定。

主要材料参数表【型钢悬挑脚手架（盘扣式）】第四章施工工艺技术一、技术参数【型钢悬挑脚手架（盘扣式）】二、工艺流程【多排悬挑架主梁验算】预埋件设置→安装悬挑主梁→悬挑主梁上下支撑杆件设置→联梁三、施工方法1、悬挑梁定位定距定位，放样悬挑梁位置并做好标记。

悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。

普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。

通常采用在挑梁或纵向联粱上焊接150-200mm、外径Φ40mm的钢管或外径Φ25mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。

脚手架立杆与挑架的连接图2、悬挑梁宜采用钢筋拉环、U型螺栓进行锚固：(1)、型钢悬挑梁固定端应采用2个（对）及以上钢筋拉环或锚固螺栓与建筑结构梁板固定；(2)、钢筋预埋至砼板、砼梁底部，每侧平直段不小于0.6m；(3)、U型螺栓预埋至砼板、砼梁底部，2根1.5m长直径18mmHRB335钢筋放置U型筋上部；(4)、钢筋拉环、U型螺栓与悬挑梁间隙用木楔楔紧；(5)、锚固处楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施；3、特殊部位悬挑梁布置：(6)、悬挑结构部位：悬挑梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施；悬挑结构处的悬挑梁布置(7)、建筑结构阳角部位：悬挑梁宜扇形布置，如果阳角处悬挑梁交汇，无法保证伸入端长度，在交汇处采用两侧悬挑梁与阳角处悬挑梁焊接，上下各增设-200×200×10mm钢板，所有接触点必须满焊，焊脚高度不得小于8mm，且不得有气孔、夹渣、漏焊等现象；如果结构阳角部位钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施；阳角处的悬挑梁布置1阳角处的悬挑梁布置2阳角处的悬挑梁布置3(8)、楼梯部位：可采取阳台处的悬挑梁的上拉钢丝绳方法，或采用内置横压梁方法，横压梁搁置在楼梯间的两侧框架梁上，采用预埋件固定。
