混凝土灌注桩接桩方案

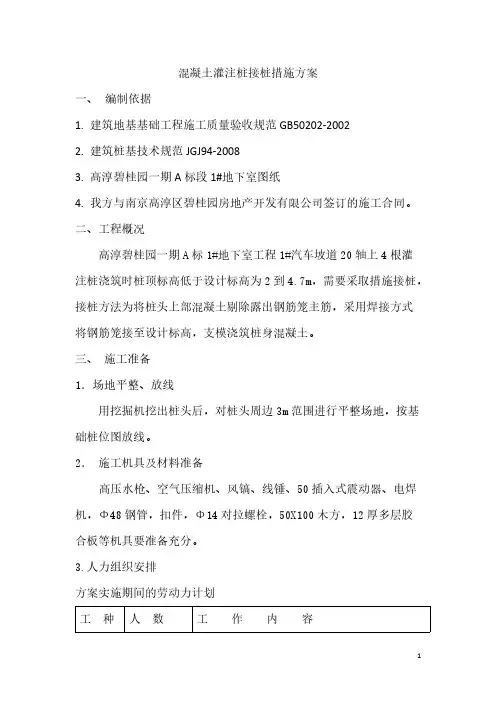

混凝土灌注桩接桩办法方案
2
按灌注桩标高尺寸配置模板，采用 Φ14 对拉螺栓配合钢管按 400 一 道打腰箍夹紧桩模，其中底部一道腰箍距地 250。并用钢管扣件将 桩模从上中下用三道拉杆与排架连成一体。 5、灌注混凝土 接桩用混凝土标号同灌注桩设计混凝土标号，分层浇灌，每层 30cm，采用插入式振动器，上层混凝土振捣插入下层混凝土内 5~10cm，振捣时混凝土面标高应高于设计桩顶标高 2~5cm，施工时 将表面凿除。 五、施工质量控制 1、测量放样桩位中点偏差小于 2mm。 2、钢筋焊接焊缝饱满、无夹渣，焊接时严禁烧伤主筋。箍筋焊接采 用跳焊，焊点梅花布置。箍筋间距允许偏差（-20，+0）mm。严格按 钢筋焊接及验收规程 JGJ18-2003 执行。
位）
沉渣厚度：端承桩
摩擦桩 mm
混凝土坍落度：水下灌注 mm
工
钢筋笼安装深度
混凝土充盈系数
桩顶标高
干施
允许偏差或允许值
单位
见本规范表 7.1.4
mm
数值
+300
按基桩检测技术规范。如钻芯 取样，大直径嵌岩桩应钻至桩 按基桩检测技术规范 尖下 50mm
设计要求
按基桩检测技术规范
见本规范表 7.1.4
见本规范表 7.1.4
1
石工 4
电焊工 2
钢筋工 4
瓦工 6
木工 8
4. 搭排架
打凿梁混凝土
焊接桩体钢筋笼
重新绑扎钢筋
浇筑砼
支设并做好模板的加固
以桩头为中心搭设 5 米宽钢管排架，钢管立杆横距 1m，纵距
80cm,步距 1.2m,立杆底部铺厚 50 宽 200 木垫板，立杆底部向上
20cm 设纵横两向扫地杆，从排架四角向上打 45º 剪刀撑到顶。
钢筋混凝土钻孔灌注桩接桩方案
钢筋混凝土钻孔灌注桩接桩方案背景钢筋混凝土钻孔灌注桩是一种常用的地基处理方法，用于增加地基的承载能力和稳定性。
为了确保钻孔灌注桩的质量和安全性，正确的接桩方案至关重要。
接桩方案1. 定位和测量在确定接桩位置之前，必须进行定位和测量。
使用专业测量设备确定桩的坐标和高程，确保准确性和一致性。
2. 钻孔根据设计要求，选择适当的钻孔设备和工具。
注意以下要点：- 钻孔应位于设计要求提供的范围内，以确保遵守结构设计。
- 钻孔的直径和深度应根据设计规定进行选择。
确保钻孔符合要求的质量和尺寸。
- 在钻孔过程中，要及时清除钻孔中的碎屑和杂物，确保孔内保持清洁和无障碍。
3. 钢筋安装根据设计要求和孔的尺寸，选择适当的钢筋，并按照以下步骤进行安装：- 钢筋应切割成适当的尺寸，并将其放置在孔内。
- 在需要连接钢筋时，使用合适的连接件，如扣件或焊接，确保连接牢固。
- 钢筋的布置应符合设计要求，以提供所需的强度和刚度。
4. 灌注混凝土在安装完钢筋后，可以开始灌注混凝土。
以下是关键步骤：- 选择适当的混凝土配合比，并确保混凝土的质量满足设计要求。
- 使用合适的设备将混凝土注入孔中，确保充分填充孔内并排除空洞和气泡。
- 在灌注过程中，要注意控制混凝土的流动和温度，以确保浇灌质量和孔的完整性。
5. 后续处理在灌注完成后，需要进行一些后续处理工作，以确保桩的质量和稳定性：- 保持灌注桩的湿润，防止过快的干燥和开裂。
- 定期进行验收和检查，确保桩的质量和安全性。
- 根据需要，进行后续的基础建设工作，如地面平整和固结。
总结钢筋混凝土钻孔灌注桩接桩方案是确保桩的质量和安全性的关键步骤。
通过正确的定位、钻孔、钢筋安装、混凝土灌注和后续处理，可以实现设计要求并提高地基的承载能力和稳定性。
在执行接桩方案时，务必遵循相关的法律和规定，确保施工过程的合法性和合规性。
混凝土钻孔灌注桩接桩方案
现场勘查
对施工场地进行实地考察，了解 地形、地质、水文等条件，以便 确定合理的施工方案。
测量定位
使用测量仪器确定桩位，确保桩 位准确无误，为后续施工提供可 靠依据。
桩位确定与标记
根据施工图纸和现场实际情况 ，确定需要接桩的桩位。
02
桩位标记Biblioteka 01桩位确定在桩位处设置明显的标记，以便 施工队伍能够快速准确地找到桩
承载力检测
01
通过静载试验检测接桩部位 的单桩承载力是否满足设计
要求。
02
通过低应变检测接桩部位的 桩身完整性，判断是否存在
断桩、缩颈等问题。
03
通过高应变检测接桩部位的 承载力及侧阻力分布情况。
验收标准与注意事项
接桩质量应符合相关规范和设 计要求，如《建筑地基基础工 程施工质量验收规范》等。
接桩施工完成后，应及时进行 质量检测与验收，确保接桩质 量合格。
浇筑混凝土
在模板内注入与原桩身相同的 混凝土，并振捣密实。
清理桩头
将已浇筑完成的桩身表面浮浆 清理干净，并凿毛，便于新旧 混凝土的结合。
支设模板
根据接桩部位的尺寸和形状要 求，支设模板并固定牢固。
养护与检测
对接桩部位进行养护，并进行 质量检测，确保接桩质量符合 要求。
02
接桩前的准备工作
现场勘查与测量
安全检查与维护
定期对施工现场进行安全检查，确保防 护装备的正常使用和有效性。
施工现场环境保护
施工噪音控制
采取有效措施降低施工噪音，如使用低 噪音设备、隔音材料等。
施工废水处理
对施工废水进行收集和处理，确保达标 排放。
施工粉尘控制
采取洒水、覆盖等措施减少施工粉尘的 产生和扩散。
混凝土灌注桩接桩措施方案.docx
混凝土灌注桩接桩措施方案.docx范本一：1. 混凝土灌注桩接桩措施方案1.1 概述混凝土灌注桩接桩措施方案旨在确保混凝土灌注桩的接桩过程安全、高效、合规。
本方案主要包括桩基设计、桩基施工、桩基检验等内容。
1.2 桩基设计1.2.1 确定桩基类型：根据工程需求和地质条件，确定采用混凝土灌注桩作为基础形式。
1.2.2 确定桩径、桩长：根据设计要求和承载力计算结果，确定桩基的直径和长度。
1.2.3 确定桩的布置方式：根据结构设计要求，确定桩的布置方式，包括桩的形状、间距等参数。
2. 桩基施工2.1 前期准备2.1.1 确定施工区域：根据施工计划，确定桩基施工区域，并进行标注。
2.1.2 确定施工机械和设备：根据桩基设计要求，确定所需的施工机械和设备，包括挖掘机、料斗、搅拌站等。
2.2 施工过程2.2.1 现场布置：施工前，根据施工方案进行现场布置，包括搭建工地围挡、安装施工机械等。
2.2.2 挖掘坑底处理：根据设计要求，对桩基坑底进行处理，包括平整、加密等。
2.2.3 钢筋制作：根据设计要求制作混凝土灌注桩的钢筋骨架，并进行检查和验收。
2.2.4 混凝土灌注：在钢筋骨架安装完成后，进行混凝土灌注桩的灌注作业。
2.2.5 后期处理：完成灌注作业后，对桩顶进行修整，并进行标记。
3. 桩基检验3.1 检验要求：根据规范要求，对已施工完成的混凝土灌注桩进行检验，包括桩的质量、尺寸等指标的检测。
3.2 检验方法：根据检验要求，采用合适的检测方法，包括超声波检测、静载试验等。
3.3 检验记录：将检验结果进行记录，并进行归档。
附件：本文档无附件。
法律名词及注释：1. 混凝土灌注桩：一种常见的基础形式，利用灌注混凝土的方式形成坚实的桩体，用于承受建筑物或其他设施的荷载。
2. 承载力计算：根据土壤力学理论和设计要求，计算桩基的承载力，确定桩的直径和长度。
范本二：1. 混凝土灌注桩接桩措施方案1.1 概述混凝土灌注桩接桩措施方案是为了确保混凝土灌注桩的接桩过程安全、高效、合规。
混凝土钻孔灌注桩接桩方案
混凝土钻孔灌注桩接桩方案混凝土钻孔灌注桩是一种常用的地基处理技术，通过在地下机械钻孔的过程中将钢筋混凝土灌注到孔内，并与周围土壤形成一体化的桩体，以提高地基的承载力和稳定性。
接桩是指在完成一根桩后，接着施工下一根桩的工作，接桩的方案设计合理与否直接影响到桩基工程的质量和效益。
下面，我将详细介绍混凝土钻孔灌注桩接桩方案。
一、前期准备工作1.桩基验收：施工前要对已完成的桩基进行验收，包括检查桩身和桩头的质量、尺寸、垂直度、位置偏差等，确保已完成的桩符合设计要求，并记录验收结果。
2.施工现场准备：清理施工现场，并按照设计要求，布置施工道路、测量控制点、竖井和工具设备等。
二、接桩方案设计1.接桩的先后顺序：应根据设计要求，结合施工条件，科学合理地确定桩的接桩顺序，避免因施工顺序不当导致邻近桩身变形或抗剪强度降低。
2.接桩间距：桩与桩之间的间距应符合设计要求，一般不得小于2倍的桩径，以保证桩体之间的剪力传递充分。
3.桥墩跨中段的桩接桩顺序：为了保证桥墩跨中段桩的施工质量和效率，可先施工横桩，再施工纵桩，最后施工斜桩；也可先施工纵桩，再施工横桩，最后施工斜桩。
具体的接桩顺序还需要考虑桥墩的结构形式和施工难易程度等因素。
4.填土区的桩接桩方案：在填土区域，由于填土挤压力和沉降会对桩身产生较大的影响，因此在施工时需要遵循从填土区边缘到中心的顺序进行接桩，同时要控制填土的层厚和施工速度，以减小对桩的影响。
5.桩与已建构筑物之间的桩接桩方案：桩与已建构筑物之间的桩需要进行相交或越过，设计时应考虑到此类特殊情况，采取相应的措施，如合理调整桩的位置和长度，增加横向剪力钢筋等。
三、接桩施工工艺1.挖孔：根据设计要求，逐根挖孔，保证孔径符合要求，孔壁垂直度满足设计要求，并对孔内清理干净。
2.钢筋安装：根据设计要求，在挖孔时先安装好纵向钢筋，并保证钢筋之间的间距和长短符合要求。
3.灌注混凝土：采用钻杆灌注法，将混凝土通过钻杆注入孔内，同时要注意随注随振实，避免产生空隙，保证注浆充实。

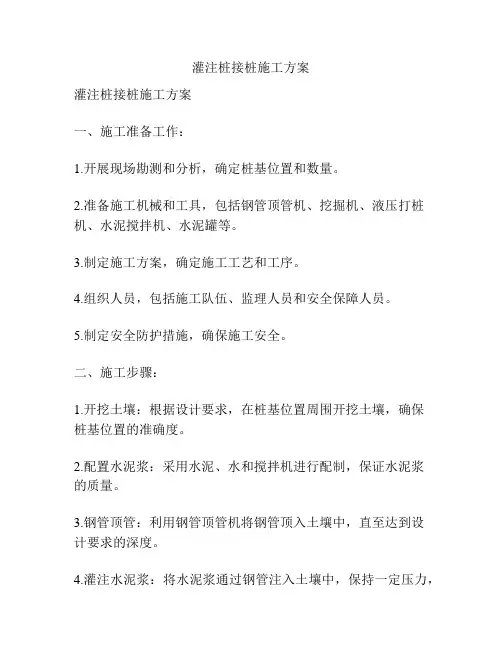

灌注桩接桩施工方案
灌注桩接桩施工方案灌注桩接桩施工方案一、施工准备工作：1.开展现场勘测和分析，确定桩基位置和数量。
2.准备施工机械和工具，包括钢管顶管机、挖掘机、液压打桩机、水泥搅拌机、水泥罐等。
3.制定施工方案，确定施工工艺和工序。
4.组织人员，包括施工队伍、监理人员和安全保障人员。
5.制定安全防护措施，确保施工安全。
二、施工步骤：1.开挖土壤：根据设计要求，在桩基位置周围开挖土壤，确保桩基位置的准确度。
2.配置水泥浆：采用水泥、水和搅拌机进行配制，保证水泥浆的质量。
3.钢管顶管：利用钢管顶管机将钢管顶入土壤中，直至达到设计要求的深度。
4.灌注水泥浆：将水泥浆通过钢管注入土壤中，保持一定压力，使水泥浆填满钢管周围的空隙。
5.拉取钢筋：在灌注完成后，利用拉筋机将钢筋拉入钢管中，保证桩基的稳定性。
6.封闭钢管：在钢筋拉取完毕后，在钢管顶端注入水泥浆，将钢管封闭起来。
7.打桩机施工：根据需要，使用液压打桩机对灌注桩进行施工，打入地下。
8.清理施工场地：施工结束后，清理施工场地，恢复原状。
三、安全措施：1.施工过程中，严格按照操作规程进行，确保施工的稳定性和质量。
2.施工现场设置警示标志，保证施工安全。
3.施工人员必须佩戴安全帽、防护鞋和手套，遵守施工规章制度。
4.施工现场必须设置消防器材，保证施工期间的火灾安全。
5.定期进行施工检查和维护，确保施工机械的安全运行。
四、质量检验及验收标准：1.灌注桩的直径、深度和偏差应符合设计要求。
2.灌注桩表面应平整、无裂纹和松动。
3.灌注桩的桩身应均匀饱满，无水泥浆明显泄漏。
4.灌注桩的拉筋应符合设计要求，无断裂和变形。
5.灌注桩的混凝土强度应符合相关标准。
总结：灌注桩接桩施工方案的关键是合理安排工艺流程、保证施工质量和施工安全。
灌注桩是一种常用的桩基工程方法，可以进行大规模施工，为建筑物提供牢固的基础支撑。
通过严谨的施工过程和高标准的质量要求，确保灌注桩的稳定性和可靠性，达到设计要求和客户满意度。
混凝土钻孔灌注桩接桩方案
混凝土钻孔灌注桩接桩方案混凝土钻孔灌注桩接桩方案一、项目背景在工程建设过程中，混凝土钻孔灌注桩是一种常用的基础工程技术。
钻孔灌注桩的接桩方案是确保桩基质量和安全性的重要环节。
本文将详细介绍混凝土钻孔灌注桩接桩方案的内容及步骤。
二、接桩方案设计2.1 桩基设计根据工程需要和地质勘探结果，确定混凝土钻孔灌注桩的数量、桩径、桩长和布置间距等参数。
2.2 钻孔施工2.2.1 确定钻孔位置，并进行临时桩基定位和标定。
2.2.2 钻孔设备的选择和安装，并进行钻孔。
根据设计要求，确定钻孔直径和深度。
2.2.3 钻孔过程中，及时记录钻孔情况，包括孔深、岩土层信息等。
2.2.4 钻孔结束后，对孔内进行清理，确保孔壁清洁。
三、灌注方案设计3.1 混凝土配合比设计根据工程要求和现场条件，确定混凝土配合比。
配合比中需要考虑混凝土的强度、耐久性和施工性能等因素。
3.2 混凝土灌注施工3.2.1 准备灌注设备和灌注管道，确保施工材料和设备符合质量要求。
3.2.2 灌注前，对钻孔进行检查，确保孔内无杂物。
3.2.3 进行混凝土灌注施工，保持灌注速度稳定，并确保混凝土充实均匀。
3.2.4 灌注过程中，及时记录施工情况，包括灌注速度、混凝土用量等。
四、施工注意事项4.1 安全注意事项4.1.1 施工现场应设置明显的安全警示标志，并配备必要的安全防护设施。
4.1.2 施工人员应穿着符合要求的安全防护装备，严禁从事与工作无关的行为。
4.2 质量控制要求4.2.1 施工过程中，严格按照设计要求和工艺流程进行操作，确保施工质量。
4.2.2 施工中，及时进行质量检查和记录，对不合格的地方及时进行修复和整改。
4.3 环境保护要求4.3.1 施工过程中，注意对周边环境的保护，禁止随意倾倒污染物。
4.3.2 施工结束后，及时清理施工现场，恢复环境整洁。
五、附件列表1. 钻孔记录表2. 施工质量检查记录表3. 施工安全事故处理记录4. 施工环境保护整改通知书六、法律名词及注释1. 建设工程法：指环境、水利、交通、矿产资源、市政公用事业等领域的建设项目的法律。
混凝土钻孔灌注桩接桩方案
混凝土钻孔灌注桩接桩方案1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。
工程占地面积XXX平方米，总建筑面积XXX平方米。
本工程基础采用混凝土钻孔灌注桩基础，现根据设计要求和工程实际情况，制定混凝土钻孔灌注桩接桩方案。
2. 接桩材料及要求2.1 接桩材料本项目接桩采用焊接法，接桩材料为HRB400级钢筋。
2.2 接桩要求（1）接桩位置应符合设计要求和施工规范规定。
（2）接桩钢筋应平直，无损伤，油污，确保焊接质量。
（3）接桩焊接应饱满、牢固，焊接长度应符合规范要求。
（4）接桩完成后，应进行超声波检测，确保焊接质量。
3. 接桩施工工艺3.1 钻孔灌注桩施工（1）根据设计图纸和工程实际情况，进行桩位放样。
（2）采用旋挖钻机进行钻孔，钻孔直径应大于设计桩径，孔深应大于设计桩长。
（3）清孔：钻孔完成后，采用压缩空气或泵吸方式清除孔内泥浆和沉渣，孔内沉渣厚度应小于100mm。
（4）灌注混凝土：采用泵送方式将混凝土灌注至孔内，灌注过程中应保证混凝土充满整个桩孔。
3.2 接桩施工（1）接桩前，应清理干净待接桩的端头，去除油污、锈迹等。
（2）焊接前，应进行焊接试验，确定合适的焊接参数。
（3）焊接过程中，应控制好焊接速度和温度，确保焊接质量。
（4）焊接完成后，应进行超声波检测，检测合格后进行下一道工序施工。
4. 质量控制与验收4.1 质量控制（1）施工过程中，应严格按照设计图纸和施工规范进行施工。
（2）加强过程控制，对施工过程中的关键环节进行监督检查。
（3）做好施工记录，为验收提供依据。
（1）接桩完成后，应进行超声波检测，检测合格后方可进行下一道工序施工。
（2）工程验收时，应按照相关规范要求进行验收，确保工程质量。
5. 安全文明施工（1）施工过程中，应严格遵守国家法律法规和安全规程，确保施工安全。
（2）做好施工现场的临时设施布置，确保施工顺利进行。
（3）加强环境保护，做好施工过程中的废渣、废水处理，减少对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆长安索奇汽车零部件生产基地项目混凝土灌注桩接桩方案
审核：
编制：
武汉建工第一建筑工程有限公司
2013年10月27日
混凝土灌注桩接桩方案
一．编制接桩方案原因
因测量失误，导致混凝土灌注桩基础砼未浇注至设计标高，故需二次浇注砼，所产生的施工缝采用植筋方式处理。
二．混凝土灌注桩接桩部位
联合厂房R轴/20（21）轴处桩基础，桩编号#211，#212，#214三．接桩方案编制的依据
1．国家有关部门颁布的现行施工技术规范和规程：《混凝土结构工程施工及验收规范》（GB50204-2002）、《建筑抗震加固技术规程》（JGJ116-98）、《混凝土结构加固技术规范》（CECS25-90）。
四、施工准备及施工技术参数
1．委托具有专业植筋加固技术的专业队伍进行施工，项目部派技术人员现场配合指导及解决技术问题。
植筋用钢筋型号为12的三级钢。
2．采用电风镐与人工相结合将原有钢筋砼的浮浆层剥除，达到砼正常质量层为止，并清理桩头上部残渣，经监理甲方检查合格后方可植筋。
3．加工植筋用的钢筋，植筋深度按钢筋直径的10D考虑。
4. 钢筋笼顶的标高若未达到设计要求，必须增加主筋长度至设计高度，并按设计要求设置螺旋箍筋和加强箍筋，主筋、螺旋箍筋、加劲箍筋应同原桩型。
接长钢筋采用单面搭接焊，焊接长度≥10d，接头相互交错35D。
钢筋锚入承台内35D且不小于50cm，平直段按设计
要求为10cm。
5.用砖在接桩桩身周围砌成内径不小于50cm，高度不小于桩顶标高的圆柱体，砖体对称地，均匀的回填最佳含水量的粘土，分层夯实。
最后复测砌砖圆柱体顶部中心与桩心之间的偏差，要求不超过规范允许值（偏差小于2mm）。
6.在浇注混凝土之前，必须将接桩底混凝土面用清水冲洗干净，撒一层约1cm～2cm高标号水泥沙浆(1：2 )，然后分层(层厚约30cm)浇注混凝土至接桩顶设计标高。
混凝土采用比桩体混凝土高一标号的商品混凝土。
混凝土灌注完后注意养护。
四、植筋施工工艺
1．钻孔：按照规范尺寸及位置将孔打到规定的深度（长度为10D）。
2．清孔：用毛刷清洗钻孔，去除表面浮屑，并用吹气筒吹去孔中碎屑，使孔中干净无碎屑。
3．注胶：用专用注胶枪从孔底开始注胶，注满孔体积的2/3为止。
4．插筋：将准备好的钢筋慢慢插进注胶孔内，插到最底，植筋胶漫过孔口为止。
并在植筋处傍边预留抗拔钢筋（共三件）。
5．调整：将钢筋插进孔内，如需调整位置，应在10分钟内调整好，但不允许向外拉。
6．保护：调整好的钢筋应在小时内不允许动，否则影响其锚固
强度。
7．检测：以上程序完成达到强度后（一般在三天之后），应进行现场随机检测，合格后方能允许进入下道工序。
五．质量保证措施
1、施工技术三级交底
施工前由项目部工程部向项目队工程部进行施工技术交底，项目队工程部向施工队队长、技术员进行施工技术交底，施工队长、技术员向工班长、施工工人进行施工技术交底。
施工队向工班长进行交底时，项目队工程部派人参加，对施工交底内容进一步解释，说明，使每位施工工人都能熟练掌握施工技术要点。
2、加强施工阶段的质量控制
严格按照施工方案中施工方法、工艺要点、施工注意事项、质量标准和质量保证措施搞好施工各阶段中的质量控制工作，有关人员各负其责，逐项逐级把好关，以确保施工阶段的质量控制有序。
3、加强质量检查
每道工序完成后，报现场技术员经自检合格后报监理工程师检验，监理工程师检验合格并同意后方可进行下道工序施工，混凝土浇筑期间现场技术员全过程旁站。
实验员应做好试块的留置工作，每根桩应留1组试块。
