极限配合期末试卷

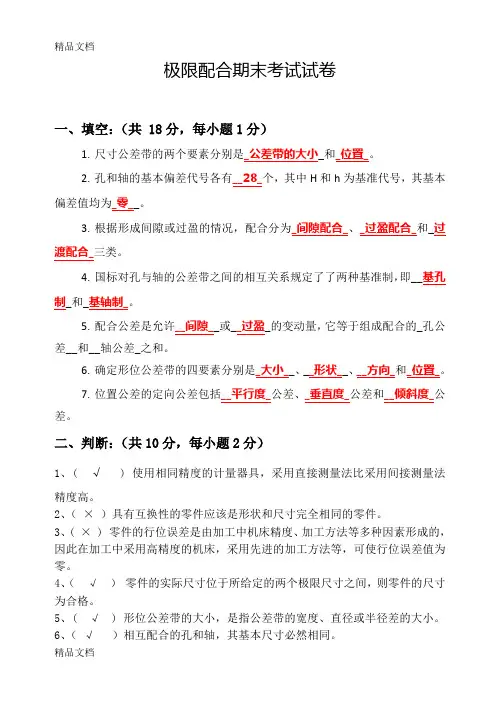

最新极限配合期末试卷及答案
极限配合期末考试试卷一、填空：（共 18分，每小题1分）1.尺寸公差带的两个要素分别是_公差带的大小_和_位置_。
2.孔和轴的基本偏差代号各有__28_个，其中H和h为基准代号，其基本偏差值均为_零__。
3.根据形成间隙或过盈的情况，配合分为_间隙配合_、_过盈配合_和_过渡配合_三类。
4.国标对孔与轴的公差带之间的相互关系规定了了两种基准制，即__基孔制_和_基轴制_。
5.配合公差是允许__间隙__或__过盈_的变动量，它等于组成配合的_孔公差__和__轴公差_之和。
6.确定形位公差带的四要素分别是_大小__、__形状__、__方向_和_位置_。
7.位置公差的定向公差包括__平行度_公差、_垂直度_公差和__倾斜度_公差。
二、判断：（共10分，每小题2分）1、( √ ) 使用相同精度的计量器具，采用直接测量法比采用间接测量法精度高。
2、（×）具有互换性的零件应该是形状和尺寸完全相同的零件。
3、( × ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。
4、（√）零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。
5、( √ ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。
6、（√）相互配合的孔和轴，其基本尺寸必然相同。
7、( √ ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。
8、( × ) 孔和轴的加工精度越高，则其配合精度就越高。
9、( √ ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。
10、（ √ ）代号H 和h 的基本偏差数值等于零。
三、选择题（每题3分，共15分）1.钢直尺是一种最常用最简单的量具，它的最小刻度为 C mm 。
Ａ、0.01 Ｂ、0.1 Ｃ、0.5 Ｄ、0.05 2．形位公差特征项目共 B 项。
极限配合与技术测量期末试题及答案
极限配合与技术测量期末试题 1 参考答案一、填空题：1. 根据零件的互换程度的不同，互换性分为完全互换和不完全互换两种，分组装配法属于不完全互换。
2. 零件精度一般包括尺寸精度、形状精度、位置精度、表面粗糙度四个方面。
3.一零件尺寸为φ50R7 ( ) ，基本偏差代号为R ，基本偏差数值为-25 μm, 尺寸公差为0.025 mm。
4. 标准公差等级共分20 级，01 级最高，18 级最低。
5. φ30H7/s6 表示该孔轴为基孔制的过盈配合。
6. 对配合基准制的选择，应首先选用基孔制，其次选用基轴制。
7. 滚动轴承内圈与轴的配合采用基孔制，而外圈与箱体孔的配合采用了基轴制。
8. 在公差带图中，表示基本尺寸的一条直线称为零线，以零线为基准确定偏差和公差。
二、选择题：1. 设计时给定的尺寸称为( C )。
A. 实际尺寸B. 极限尺寸C. 基本尺寸2．当孔与轴的公差带相互交叠时，其配合性质为( B )。
A. 间隙配合B. 过渡配合C. 过盈配合3．下列孔与基准轴配合，组成间隙配合的孔是( A )。
A．孔两个极限尺寸都大与基本尺寸B．孔两个极限尺寸都小与基本尺寸C．孔的最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．公差带的大小由( C )确定。
A．实际偏差 B. 基本偏差 C. 标准公差5 ．在常用配合中， IT8 的孔不能与( B )的轴配合。
A．高一级 B. 低一级 C. 同级6．最小极限尺寸减去其基本尺寸所得的代数差叫( C )。
A．实际偏差 B. 上偏差 C. 下偏差7．基本偏差是( D )。
A．上偏差 B．下偏差 C．上偏差和下偏差 D．上偏差或下偏差8．标准规定形状和位置公差共有( C )个项目。
A． 8 B. 12 C. 14 D. 169．公差原则是指( D )。
A．确定公差值大小的原则 B. 确定公差与配合标准的原则C. 形状公差与位置公差的关系D. 尺寸公差与形位公差的关系10．同轴度公差属于( B )。
极限与配合试题及答案
极限与配合试题及答案注：根据您的要求，我将按照试题和答案的形式为您提供文章内容，请注意仔细阅读。
试题一：极限计算题1. 计算极限：$\lim\limits_{x \to 2} \frac{x^2 - 4}{x - 2} = ?$解答：为了计算该极限，我们可以将分子因式分解：$x^2 - 4 = (x - 2)(x + 2)$。
然后，我们可以简化表达式：$\frac{x^2 - 4}{x - 2} =\frac{(x - 2)(x + 2)}{x - 2} = x + 2$。
因此，当$x$趋近于2时，该极限的值为4。
2. 计算极限：$\lim\limits_{x \to 0} \frac{\sin 3x}{x} = ?$解答：利用泰勒展开公式，我们可以将$\sin 3x$展开为$3x -\frac{(3x)^3}{3!}+\frac{(3x)^5}{5!} - \dots$。
因此，$\lim\limits_{x \to 0} \frac{\sin 3x}{x} = \lim\limits_{x \to 0} \frac{3x -\frac{(3x)^3}{3!}+\frac{(3x)^5}{5!} - \dots}{x} = \lim\limits_{x \to 0} (3 - \frac{(3x)^2}{3!}+\frac{(3x)^4}{5!} - \dots) = 3$。
试题二：配合题1. 将下列函数的图像平移至右方3个单位，并将图像进行上下翻转，得到新的函数。
解答：设原函数为$f(x)$，平移后的函数为$g(x)$，根据平移变换的特性，我们有$g(x) = f(x - 3)$。
而上下翻转则相当于对函数进行纵向伸缩，即$g(x) = -f(x - 3)$。
因此，新的函数可以表示为$g(x) = -f(x - 3)$。
2. 求下列方程组的解：$\begin{cases} x + y = 5 \\ 2x - 3y = 1\end{cases}$解答：我们可以使用消元法来求解这个方程组。
《极限配合与技术测量基础》期末考试试卷
《极限配合与技术测量基础》期末试卷班级：姓名：成绩：一、填空题（每空2分，共30分）1、尺寸公差的数值等于偏差与偏差代数差的绝对值。
2、国标规定：标准公差分为个等级，精度最高级为。
3、标准规定形位公差共有个项目。
4、尺寸公差带包括公差带的和公差带的两个要素。
5、配合代号用孔、轴公差带代号的组合表示，写成分数形式，分子为的公差带代号，分母为的公差带代号。
6、国标中对组成配合的原则规定了两种基准制，即和。
7、零件的几何量误差主要包括尺寸误差、、位置误差和。
8、判断零件尺寸是否合格的方法，就是看零件的实际尺寸是否小于或等于尺寸而且大于或等于尺寸。
二、判断：(每题1分，共10分）（）1、机械加工的目的是要把所有同一规格的尺寸准确地加工成同一数值。
（）2、计量器具的校正值又称为修正值，它的大小等于计量器具的示值误差。
（）3、相互配合的孔和轴其基本尺寸必须相同。
（）4、公差只可能是正值，不可能是负值或零。
（）5、机械制造中，零件尺寸误差、形位误差是不可避免的。
（）6、凡内表面皆为孔，凡外表面皆为轴。
（ ）7、过渡配合中可能有间隙，也可能有过盈。
因此过渡配合可以算是间隙配合，也可以算是过盈配合。
（ ）8、用现在最精密的量具可以轻易地得到零件尺寸的真值。
（ ）9、形位公差框格中的基准代号A －B 表示两个基准。
（ ）10、某尺寸的上偏差一定大于下偏差三、计算填空：(每空2分，共30分）两零件公差带代号为Φ50E8（ 050.0089.0++ ）与Φ50g7( 034.0009.0-- )1、两零件是否构成配合 （填“是”或“否”） 其配合代号为 ，是 制 配合。
2、孔的尺寸公差为 级，公差 为 mm ，轴的尺寸公差为 级，公差为 mm 。
3、最大配合间隙为 mm ，最小配合间隙为 mm 。
4、其配合公差为 mm 。
5、若轴的实际尺寸为φ50.046mm ，则该轴的实际偏差为 mm,该轴是否合格 （填“是”或“否”），此时孔与轴的配合比原要求（填“紧”或“松”），如要达到原来的配合性质，则应将轴 （填“变大”或“变小”）。
极限配合(公差)期末试卷(2011-6)
1 / 4《极限配合与技术测量基础》试卷一、填空（30分）1． 互换性是指制成的____________的一批零件或部件，不作任何_________、____________或_____________，就能进行装配，并能满足机械产品的使用性能要求的一种特性。
2． 尺寸公差是允许尺寸的____________，因此公差值前不能有______________。
3． 根据形成间隙或过盈的情况，配合分为____________、____________和_____________三类。
4． 用以确定公差带相对于零线位置的上偏差或下偏差叫______________。
此偏差一般为靠近_________的那个偏差。
5． 国标对孔与轴公差带之间的相互关系，规定了两种基准制，即_____________和___________。
6． 量块是没有_________的平行端面量具，利用量块的____________，就可将不同尺寸的量块组合成所需的各种尺寸。
7． 内径百分表由__________和_____________组成，用于测量孔的_________和孔的______________，特别适宜____________的测量。
8． Ⅰ型万能角度尺的分度值为_______，其游标上_______格的弧长对应于尺身______度的弧长。
9． 无论是用卡规检验______还是用塞规检验______，只有当__________能通过工件而_________过不去才表示被检工件合格，否则就不合格。
10．形位公差框格分成两格或多格，按从左到右顺序填写下列内容：形位公差的_______、形位公差__________和有关符号、__________的字母和有关符号。
1． 间隙等于孔的尺寸减去相配合的轴的尺寸之差。
2． 只要孔和轴装配在一起，就必然形成配合。
3． 凡在配合中出现间隙的，其配合性质一定属于间隙配合。
4． Φ10G6、Φ10G7和Φ10G8的上偏差是相等的，只是它们的下偏差各不相同。
极限与配合试题及答案
极限与配合试题及答案一、选择题1.已知函数$f(x)=\frac{3x^2-9x+2}{(x-2)(x+1)}$，则$f(x)$的极限为（）。
A. $x=2$时极限不存在B. $x=-1$时极限为2C. $x=2$时极限为3D. $x=-1$时极限不存在2.若$f(x)=\begin{cases}x^2-4x+3, & x<1\\ ax+b, & x\geq1\end{cases}$在$x=1$处连续，则$a$和$b$的值分别为（）。
A. $a=2, b=-3$B. $a=1, b=-2$C. $a=3, b=0$D. $a=-1, b=3$3.已知函数$f(x)=\frac{\sin^2 x}{x}, g(x)=\frac{1-\cos x}{x}$，则$\lim\limits_{x\to0}\frac{f(x)}{g(x)}=$（）。
A. 0B. 1C. -1D. 不存在4.设函数$f(x)=\begin{cases}x, & x\leq0\\ ax^2+bx+c, & x>0\end{cases}$连续，则$a+b+c$的值为（）。
A. 1B. 2C. 3D. 4二、填空题1.设函数$f(x)=\begin{cases}\sin x+1, & x<0\\ k, & x=0\\ e^{x-1}, & x>0 \end{cases}$，要使$f(x)$在$x=0$处连续，则$k=$\blank.2.已知$f(x)=\frac{e^x-1}{x}$，则$\lim\limits_{x\to0}f(x)=$\blank.3.若$\lim\limits_{x\to0}\frac{f(2x)}{x}=3$，则$\lim\limits_{x\to0}\frac{f(x)}{x}=$\blank.4.设$f(x)=a-bx^2$，若$\lim\limits_{x\to0}\frac{f(x)-f(2x)}{x}=7$，则$a+b=$\blank.三、解答题1.求函数$f(x)=\frac{x^2-3x+2}{x+1}$的极限。
极限配合期末考试卷 (2)
第1页 （共4页） 第2页 （共4页）秘密★启用前上期期末统一考试极限配合本试卷满分：100分；时间：45分钟； 总成绩___________温馨提示：答题前，务必将自己的专业班级、姓名、考号填写在左密封内的相应位置上．一、填空题(每空1分，共15分)1. GB/T1800.3 — 1998 将标准公差等级分为___________级，其中最高____ ____，最低___________。
2.在基本尺寸相同的情况下，公差等级越高，公差值___________。
3.公差带代号φ20f7的含义是：φ20表示___________；其中f 表示___________，7表示___________。
4.判断下列配合的配合制：7860h E Φ是___________制，7860m H Φ是___________制。
5.位置公差分为___________、___________和___________三个项目。
方向公差分为___________、___________和___________三个项目。
二、单项选择题(每题２分,共20分) 1.基本偏差一般指（ ）。
A.下偏差B.上偏差C.靠近零线的偏差D.中偏差 2. 尺寸公差带图中的零线表示（ ）。
A ．最大极限尺寸 B.最小极限尺寸 C.公称尺寸 D.实际尺寸 3.最大实体状态是指（ ）。
A.孔的最大状态B.轴的最小状态C.孔的最小值的状态D.孔类零件重量最轻的状态 4.下列有关公差等级的论述中，正确的有（ ）。
A ．公差等级高，则公差带宽。
B ．在满足使用要求的前提下，应尽量选用低的公差等级。
C ．公差等级的高低，不影响公差带的大小，决定配合的精度。
D ．标准规定，标准公差分为18级。
5． 30g6与 30g7两者的区别在于（ ）。
A ．基本偏差不同B ．下偏差相同，而上偏差不同C ．上偏差相同，而下偏差不同D ．公差值相同6．在图样上标注形位公差要求，当形位公差值前加Φ时，则被测要素的形位公差带的形状应为（ ）。
极限配合期末试卷及答案
极限配合期末考试试卷一、填空：〔共 18分，每题1分〕1.尺寸公差带的两个要素分别是_公差带的大小_和_位置_。
2.孔和轴的根本偏差代号各有__28_个，其中H和h为基准代号，其根本偏差值均为_零__。
3.根据形成间隙或过盈的情况，配合分为_间隙配合_、_过盈配合_和_过渡配合_三类。
4.国标对孔及轴的公差带之间的相互关系规定了了两种基准制，即__基孔制_和_基轴制_。
5.配合公差是允许__间隙__或__过盈_的变动量，它等于组成配合的_孔公差__和__轴公差_之和。
6.确定形位公差带的四要素分别是_大小__、__形状__、__方向_和_位置_。
7.位置公差的定向公差包括__平行度_公差、_垂直度_公差和__倾斜度_公差。
二、判断：〔共10分，每题2分〕1、( √ ) 使用一样精度的计量器具，采用直接测量法比采用间接测量法精度高。
2、〔×〕具有互换性的零件应该是形状和尺寸完全一样的零件。
3、( × ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。
4、〔√〕零件的实际尺寸位于所给定的两个极限尺寸之间，那么零件的尺寸为合格。
5、( √ ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。
6、〔√〕相互配合的孔和轴，其根本尺寸必然一样。
7、( √ ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。
8、( × ) 孔和轴的加工精度越高，那么其配合精度就越高。
9、( √ ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。
10、〔 √ 〕代号H 和h 的根本偏差数值等于零。
三、选择题〔每题3分，共15分〕1.钢直尺是一种最常用最简单的量具，它的最小刻度为 C mm 。
Ａ、 Ｂ、 Ｃ、0.5 Ｄ、 2．形位公差特征工程共 B 项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《极限配合与技术测量》期末考试试卷
班级：姓名：学号：分数：
一、填空题（每空1分，共20分）
1、互换性是指制成的的一批零件，不作任何、或辅助加工，就能进行装配，并能保证满足机械产品的的一种特性。
2、配合公差和尺寸公差一样，其数值不可能为。
3、在基本尺寸相同的情况下，公差等级越高，公差值。
4、在同一尺寸段内，尽管基本尺寸不同，但只要公差等级相同，其标准公差值就。
5、孔、轴的公差带代号由代号和数字组成。
6、选择基准制的原则：在一般情况下优先采用，其次采用，如有特殊需要允许采用。
7、孔的公差带在轴的公差带之下，为配合。
8、测量误差，从产生的原因上来分析，包括误差、误差、误差和误差。
9、游标卡尺的分度值有mm、mm和mm。
二、选择题（每题3分，共30分）
1、φ20f6，φ20f7，φ20f8三个公差带（）。
A、上偏差相同且下偏差相同；
B、上偏差相同但下偏差不相同；
C、上偏差不相同但下偏差相同；
D、上、下偏差均不相同。
2、在下列情况中，不能采用基轴制配合的是（）。
A、采用冷拔圆型材作轴；
B、柴油机中活塞连杆组件的配合；
C、滚动轴承外圈与壳体孔的配合；
D、滚动轴承内圈与转轴轴颈的配合。
3、基本偏差确定公差带的位置，一般情况下，基本偏差是（）。
A、上偏差、
B、下偏差、
C、实际偏差
D、上偏差或下偏差中靠近零线的那个。
4、下列配合中，公差等级选择不恰当的是（）。
A、H7/g6
B、H9/f9
C、H7/f8
D、M8/h8
5、某尺寸的实际偏差为零，则其实际尺寸（）。
A、必定合格
B、为零件的真实尺寸
C、等于基本尺寸
D、等于最小极限尺寸
6、当孔的下偏差大于相配合的轴的上偏差时，此配合的性质是（）。
A、间隙配合；
B、过渡配合；
C、过盈配合
D、无法确定
7、下列各关系式中，表达正确的是（）。
A、T f =+0.023mm
B、Xmax=0.045mm
C、ES=0.024mm
D、es= - 0.020mm
8、对于“一般公差——线性尺寸的未注公差”，下列说法中错误的是（）。
A、图样上未标注公差的尺寸，表示加工时没有公差要求及相关的加工技术要
求；
B、零件上的某些部位在使用功能上无特殊要求时，可给出一般公差；
C、线性尺寸的一般公差是在车间普通工艺条件下，机床设备一般加工能力可
保证的公差；
D、一般公差主要用于较低精度的非配合尺寸。
9、用游标卡尺的深度尺测量槽深时，尺身应（）槽底。
A、垂直于
B、倾斜于
C、平行于
10、关于外径千分尺的特点，下列说法错误的是（）
A、使用灵活，读数准确
B、测量精度比游标卡尺高
C、在生产中使用广泛
D、螺纹传动副的精度很高，因而造合测量精度要求很高的零件。
三、判断题（每小题2分，共20分）
1、零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的该尺寸
为合格。
（）
2、某零件的实际尺寸正好等于其基本尺寸，则该尺寸必然合格。
（）
3、在基孔制间隙配合或基轴制间隙配合中，孔的公差带一定在零线之上，轴的公差带一定在零线之下。
（）
4、凡在配合中可能出现间隙的，其配合性质一定是属于间隙配合。
（）
5、由于万能角度尺是万能的，因而它能测量出0 –360°之间的任何角度的数值（）。
6、尺寸公差通常为正值，在个别情况下也可以为负值或零。
（）
7、各种千分尺的分度值为千分之一毫米，即0.001mm。
（）
8、无论公差数值是否相等，只要公差等级相同，则尺寸的精度就相同。
（ ）
9、代号H 和h 的基本偏差数值都等于零。
（ ）
10、公差带代号由基本偏差代号和公差等级数字组成。
（ ）
四、综合题（共30分）
1、简答题
（1）基孔制（4分）
2、解答含义，配合性质和配合制。
（1）φ80d6（解答含义，4分）
（2）（说明配合性质和配合制，共10分）
1）φ40H5/h4
2）φ60H7/k6
3、计算极限尺寸，画出孔轴公差带图，判断配合性质，并计算极限盈隙和配合公差。
（12分）
φ60025.00+
的孔和φ60018.0002.0+
+的
参考答案
一、1、同一规格挑选调整使用性能
2、0或负数
3、越大
4、相同
5、基本偏差公差等级
6、基孔制基轴制混合配合
7、过盈、
8、计量器具、方法、环境、人员
9、0.10 0.05 0.02
二、BBCCC ADAAD
三、√××××××√√√
四、1、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度
2、（1）基轴制间隙配合
（2）1）基孔制过盈配合
2）基孔制过渡配合
3、60.025 60 60.018 60.002
+0.023 —0.018 0.041。
