风机型号的确定方法
风机选型参考方法
风机认识和选型实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要。
但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求渐高，从早期CAV（定风量），2-State（双稳态式），VAV（变风量）系统，到最新的适应性控制系统——既安全，又要符合节约能源的需要。
总之，实验室的最新观念就是将整个实验室当作是一台排烟柜，如何有效的控制各种进排气，达到既安全又经济的效果是至关重要的。
实验室常用排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。
其中通风柜最为常见。
通风柜是安全处理有害、有毒气体或蒸汽的通风设备，作用是用来捕捉、密封和转移污染物以及有害化学气体，防止逃逸到实验室内，这样通过吸入工作区域的污染物，使其远离操作者，来达到吸入接触的最小化。
通风柜内的气流是通过排风机将实验室内的空气吸进通风柜，将通风柜内污染的气体稀释并通过排风系统排到户外后，可以达到低浓度扩散；万向抽气罩是进行局部通风的首选：安装简单、定位灵活，通风性能良好，能有效保护实验室工作人员的人身安全；原子吸收罩主要适用于各类大型精密仪器，要求定位安装，有设定的通风性能参数，也是整体实验室规划中必须考虑的因素之一；排气罩主要适用于化学实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。
目前主要采用的风机主要有轴流风机（斜流风机、管道风机）、离心风机。
轴流风机适用于风压小、适用于管路短的通风系统（一般10米以内，否则易造成抽不动）；离心风机适用于管路长的通风系统（一般10m以外，否则易造成噪音大）。
风机的材质：一般分为玻璃钢、PP、PVC、铁皮等，其中玻璃钢较多。
风机的型号的选择，是根据风量和风压来选择的。
1、风量的计算方法：根据面风速来确定排风量（面风速的一般取值为：0.3~0.5 m3/h）计算公式：G=S•V•h•μ=L•H•3600•μ其中G：排风量S：操作窗开启面积V：面风速h: 时间（1小时）L: 通风柜长度H: 操作窗开启高度μ: 安全系数（1.1~1.2）例：1200L的通风柜其排风量计算如下：G：1.2*0.75/2*0.8*3600*1.2=1555 m3/h经验值：1200L通风柜排风量一般为1500 m3/h1500L的通风柜排风量一般为1800 m3/h1800L的通风柜排风量一般为2000 m3/h注：中央台上用排风罩排风量的计算方法同通风柜排风量的计算方法原子吸收罩排风量的计算方法：根据罩口风速来确定排风量（罩口风速的一般取值：1~2 m3/h）计算公式：G=πR²•V•3600•μ其中G:排风量R:罩口半径V:罩口风速μ:安全系数（1.1~1.2）经验值：一般情况下原子吸收罩的排风量在500~600 m3/h整体通风的排风量计算方法计算公式：G=V•n•h=L•W•H•n•h其中G:排风量V:房间体积n:换气次数（一般取8~12次）h:时间（1小时）换气次数参考值实验室化学有机合成有毒实验P级实验生物医药物理次/小时6-20 15-18 20-30 15-30 5-30 5-10 3-82、风压的计算管线沿程阻力约5Pa/米，弯头阻力为10~30 Pa/个，三通阻力为30~50 Pa/个。
(完整版)离心风机选型计算
(完整版)离心风机选型计算
离心风机选型计算
离心风机是一种常用的工业设备，用于输送空气、排除粉尘和
废气。
选用适当的离心风机对于确保工业生产的正常运行非常重要。
本文将介绍离心风机的选型计算方法。
1. 功率计算
离心风机的功率计算需要考虑以下几个因素：
- 风量（Q）：风机输送的空气体积流量，单位为立方米/小时（m³/h）。
- 风压（ΔP）：风机输送空气所需的压力，单位为帕斯卡（Pa）。
- 效率（η）：风机的机械效率，通常以百分比表示。
根据风机的功率公式，可以计算出离心风机的功率（P）：
P = (Q * ΔP) / (3600 * η)
2. 风机选择
在选型时，首先需要确定所需的风量和风压。
根据工业生产中的需要，计算出所需的风量和风压值。
然后，根据所需的风量和风压值，结合实际操作条件，选择适当的离心风机型号。
在选择时，需要考虑以下因素：
- 风机的工作点：风机的风量和风压工作点应该位于风机的性能曲线范围内。
- 经济性：选择经济性优良的风机型号，平衡性能与成本。
3. 检验计算结果
在选型计算完成后，需要进行检验以确认选型结果的合理性。
可以将选型结果与实际工程应用情况进行比较和核实。
如果选型结果与实际情况相符合，即可确认选型计算的准确性。
4. 总结
离心风机选型计算是确保工业生产正常运行的关键步骤。
在进行计算时，需要充分考虑风量、风压和效率等因素，并结合实际操作条件进行选择。
最后，通过检验计算结果的合理性来确认选型计算的准确性。

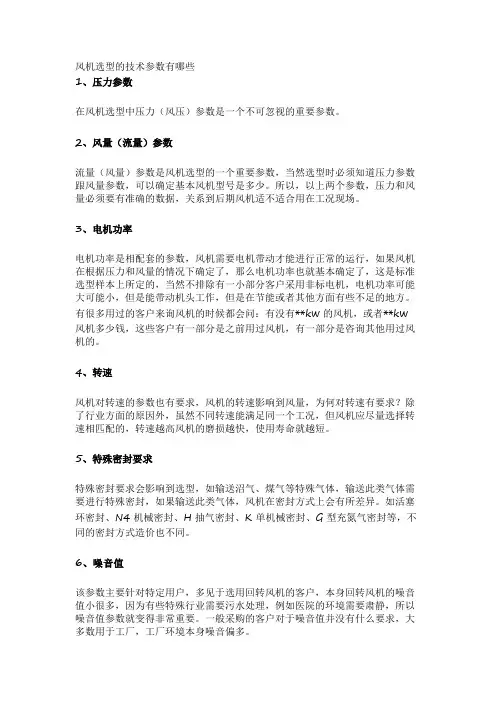

风机选型的技术参数有哪些
风机选型的技术参数有哪些1、压力参数在风机选型中压力（风压）参数是一个不可忽视的重要参数。
2、风量（流量）参数流量（风量）参数是风机选型的一个重要参数，当然选型时必须知道压力参数跟风量参数，可以确定基本风机型号是多少。
所以，以上两个参数，压力和风量必须要有准确的数据，关系到后期风机适不适合用在工况现场。
3、电机功率电机功率是相配套的参数，风机需要电机带动才能进行正常的运行，如果风机在根据压力和风量的情况下确定了，那么电机功率也就基本确定了，这是标准选型样本上所定的，当然不排除有一小部分客户采用非标电机，电机功率可能大可能小，但是能带动机头工作，但是在节能或者其他方面有些不足的地方。
有很多用过的客户来询风机的时候都会问：有没有**kw的风机，或者**kw 风机多少钱，这些客户有一部分是之前用过风机，有一部分是咨询其他用过风机的。
4、转速风机对转速的参数也有要求，风机的转速影响到风量，为何对转速有要求？除了行业方面的原因外，虽然不同转速能满足同一个工况，但风机应尽量选择转速相匹配的，转速越高风机的磨损越快，使用寿命就越短。
5、特殊密封要求特殊密封要求会影响到选型，如输送沼气、煤气等特殊气体，输送此类气体需要进行特殊密封，如果输送此类气体，风机在密封方式上会有所差异。
如活塞环密封、N4机械密封、H抽气密封、K单机械密封、G型充氮气密封等，不同的密封方式造价也不同。
6、噪音值该参数主要针对特定用户，多见于选用回转风机的客户，本身回转风机的噪音值小很多，因为有些特殊行业需要污水处理，例如医院的环境需要肃静，所以噪音值参数就变得非常重要。
一般采购的客户对于噪音值并没有什么要求，大多数用于工厂，工厂环境本身噪音偏多。
7、品牌其实，很多客户来询风机的时候，都有品牌风机，或者之前用过**品牌的风机，现在想换一个厂家。
所以，有时品牌会成为一个选型的参数，所以在选型时要告知品牌，如回转风机，可以只提供风机型号，就可以选到合适的风机。
罗茨风机选型的原则和方法
罗茨风机选型的原则和方法一、前言罗茨风机是一种常见的压缩机，广泛应用于工业生产中。
在选择罗茨风机时应当考虑到多种因素，如压力、流量、转速等，以确保其工作稳定牢靠。
本文将介绍罗茨风机选型的原则和方法，以供读者参考。
二、罗茨风机的基本结构罗茨风机的基本结构包括罗茨齿轮、罗茨叶轮、主轴、机壳、进出口管道和轴承等构成。
罗茨齿轮是罗茨风机的核心部件，其结构相当特别。
有两个相互啮合的转子，一个为转子，一个为定子，两个转子上都开凿出一些与良心协调的槽，称为齿槽。
当两个转子一起转动时，槽会将空气从进气口吸到排气口，形成猛烈的气流。
三、罗茨风机的选型原则在选择罗茨风机时，需要考虑以下几个因素：1. 压力压力是罗茨风机的紧要参数，需依据用户需求选择。
一般情况下，罗茨风机的压力为0.1—0.5MPa。
2. 流量罗茨风机的流量是指单位时间内通过罗茨风机的空气体积。
在选择罗茨风机时，需依据实际场景中所需的空气流量确定罗茨风机的流量。
3. 转速罗茨风机的转速越高，其耐用性和牢靠性就越高。
因此，罗茨风机在选型时要依据实在要求选择合适的转速。
4. 运行环境罗茨风机的运行环境也是选型时需要考虑的因素。
不同的工作环境需要不同的罗茨风机，如防爆罗茨风机、防腐罗茨风机等。
四、罗茨风机的选型方法在选型罗茨风机时，可以接受以下方法：1. 确定所需的工作压力和工作流量首先，需要确定当前场景下所需的工作压力和工作流量。
可以依据生产场景的实际要求进行确定。
2. 依据工作压力和工作流量选取合适的罗茨风机型号在确定了所需的工作压力和工作流量之后，可以通过查询不同型号的罗茨风机的性能指标，选择适合当前场景的罗茨风机型号。
3. 计算罗茨风机的电机功率和额定电流依据罗茨风机的选型结果，需要计算罗茨风机的电机功率和额定电流。
这些参数可以依据罗茨风机的设计参数计算得到。
4. 确定罗茨风机的安装方式和配件选定罗茨风机型号后，在安装前需要确定罗茨风机的安装方式和所需的配件。
风机选型及应用,看完这篇文章就懂了!
01 风机设备主要参数风量：风机每分钟输送的空气立方数，SI：m³/h。
全压：气体所具有的全部能量，等于动压+静压，SI：Pa。
动压：将气体从零速度加速至某一速度所需要的压力，SI：Pa 。
静压：流体某点的绝对压力与大气压力的差值，SI：Pa 。
风机转速：风机叶轮每分钟转过的转数，SI：RPM；轴功率：电动机除去外部损耗因素，传递到风机轴上的实际功率，通常认为是风机实际所需功率，SI：KW 。
噪音：风机在正常运转过程中气动噪音和机械噪音叠加所形成的噪音；大多数厂家公布A记权噪音(dBA)，1.5m处。
SI：dBA全压效率：风量X全压/轴功率/1000/3600*100%电源：380/50/3，220/50/1，220/50/3，690/50/3 等出口风速：风机出口截面积的风速，控制出口风速可间接控制噪音。
SI：m/s02 选型所需提供参数1. 风机形式、种类及用途2. 安装方式3. 气体成分（包括特殊的温度、湿度、腐蚀性及杂质）4. 出风方向5. 室内安装还是室外安装6. 限定的其他条件(如噪音小于60dBA等)7. 配件及特殊要求03 风机性能曲线曲线图上那条向下曲线代表风机工作点，纵轴是风压，横轴是风量。
选型应该避开紧挨着最高压力点的工作点和低于最大压力40%的点。
轴流风机建议选型区域在曲线开始平稳下降区域，工作区65~90%：后倾风机风量轴功率曲线有最高点，不过载特点。
工作区40~85%：前弯风机风量风压曲线比较陡峭，工作区35~80%：一般来说风量越大，风压越小。
设计风管时，根据管路阻力计算和风量需求，确定风管系统的总风量和静压损失，风口处最好保留30~50 Pa余压。
这样得到的结果就是你选择风机的依据。
比如设计一条管路。
最不利的一条环路下静压损失300Pa，需要的总风量是5000 m³/h，那么你的风机就要选能够工作曲线能满足5000风量，静压330~350 Pa的那个型号。
风机选型需要注意事项
风机选型需要注意事项影响风机选型的五要素：1.风量、风压2.使用工况3.排送气体成分4.安装位置、安装形式5.配件、噪音等其他要求。
一.风机风量的定义为:风速V与风道截面积F的乘积。
大型风机由于能够用风速计准确测出风速,所以风量计算也很简单,直接用公式Q=VF,便可算出风量。
风机数量的确定需要根据所选房间的换气次数，计算厂房所需总风量，进而计算得风机数量。
计算公式：N=V×n/Q 其中：N——风机数量（台）；V——场地体积（m3）；n——换气次数（次/时）；Q——所选风机型号的单台风量（m3/h）。
风机型号的选择应该根据厂房实际情况，尽量选取与原窗口尺寸相匹配的风机型号，风机与湿帘尽量保持一定的距离（尽可能分别装在厂房的山墙两侧），实现良好的通风换气效果。
排风侧尽量不靠近附近建筑物，以防影响附近住户。
风机风压：是指这么多风量输送过程中要克服的阻力，指压升。
不过国内风机选型一般按全压，国外一般按压升。
机外余压=风机全压-风柜各处理段阻力，送回风管一般按7~8Pa/m，90度弯头按10Pa/个来计算阻力。
经验公式：机外余压=风机全压-各处理段阻力风机功率(W)=风量(L/S)*风压(Kpa)/效率(75%)/力率(75%)全压=静压+动压。
风机马达功率(W)=风机功率(W)*130%=风量(L/S)*风压(Kpa)/效率(75%)/力率(75%)*130%二.不同场合下，风机的选型有怎样的差异？1.需要排热或排热蒸汽，应尽量优先设置屋顶排风机。
2.需要取暖、降温或送新风时，应尽量让暖气流或冷气流流经工作人员所在位置，所以多选用管道风机或边墙风机。
3.消防排烟，应优先采取屋顶风机或吊装的风管，故多选用管道风机。
注意：尽量利用自然风气流（应合理设置风机位置和形式）特定场合风机选型1.仓库通风（1）看仓储货品是否是易燃易爆货品，如：油漆仓库等，必须选择防爆系列风机。
（2）看噪声要求高低，可以选择屋顶风机或环保式离心风机。
风机选型原则
风机选型原则风机是我国对气体压缩和气体输送机械的习惯简称，通常所说的风机包括通风机，鼓风机，风力发电机，其主要结构部件是叶轮、机壳、进风口、支架、电机、皮带轮、联轴器、消音器、传动件（轴承）等。
今天我们所讲到的风机选型主要是指通风机的选型。
下面大家跟小编一起来看一下吧。
1、根据场地的规模测算所需风量，然后根据场地的大小和所需风量来确定所需风机的规格与数量。
2、根据通风机输送气体的物理、化学性质的不同，选择不同用途的通风机。
如输送有爆炸和易燃气体的应选防爆通风机;排尘或输送煤粉的应选择排尘或煤粉通风机;输送有腐蚀性气体的应选择防腐通风机;在高温场合下工作或输送高温气体的应选择高温通风机等。
3、所选择的通风机应考虑充分利用场地的原有设备，根据原来的设施设计，从而保证现场安装过程的顺利，更能够节省投资，保证通风机的安全正常工作。
4、再根据这些风机的用途、工艺要求及使用场合，选择风机的种类中国风机交易网、机型以及结构材质等以符合所需的工作条件，力求使风机的额定流量和额定压力，尽量接近工艺要求的流量和压力，从而使风机运行时使用工况点接近风机特性的高效区。
5、当根据各种方法确定了所需风机型号与数量之后，很有可能依然有两款以上的风机适用，这时我们通常选择效率较高、机号较小的一种，同时也要根据价格、制作工艺、安装便利程度和保修服务等因素充分考虑。
6、对有消声要求的通风系统，应首先选择效率高、叶轮圆周速度低的通风机，且使其在最高效率点工作;还应根据通风系统产生的噪声和振动的传播方式，采取相应的消声和减振措施。
通风机和电动机的减振措施，一般可采用减振基础，如弹簧减振器或橡胶减振器等。
7、风机选型还应该了解国内通风机的生产和产品质量情况，如生产的通风机品种、规格和各种产品的特殊用途，新产品的发展和推广情况等，充分考虑环保的要求，以便择优选用风机。
8、选择离心式通风机时，当其配用的电机功率小于或等于75KW时，微博威海网库-风机交易可不装设仅为启动用的阀门。
风机选型计算公式
风机选型计算公式-CAL-FENGHAI.-(YICAI)-Company One1风机选型计算公式1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数、流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
、流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数Q：流量，m3/h D2：叶轮直径，m U2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：、风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa 、全压系数:ψt=KpPtF/ρU22 式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT 式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t 10、标准状态与指定状态主要参数间换算：、流量：ρQ=ρ0Q0 、全压：PtF/ρ= PtF0/ρ0 、内功率：Ni/ρ= Ni0/ρ0 注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定额中的风机的安装子目是按各类风机所对应的风量来确定的，如下列通风机号数对应风量（m3/h）
离心式通风机安装4# 离心式通风机安装4500以下
离心式通风机安装6# 离心式通风机安装4501~7000
离心式通风机安装8# 离心式通风机安装7001~19300
离心式通风机安装12# 离心式通风机安装19301~62000
离心式通风机安装16# 离心式通风机安装62001~123000
离心式通风机安装20# 离心式通风机安装123000以上
轴流式通风机安装5# 轴流式通风机安装8900以下
轴流式通风机安装7# 轴流式通风机安装8901~25000
轴流式通风机安装10# 轴流式通风机安装25001~63000
轴流式通风机安装16# 轴流式通风机安装63001~140000
轴流式通风机安装20# 轴流式通风机安装140000以上
屋顶式通风机安装 3.6# 屋顶式通风机安装2760以下
屋顶式通风机安装 4.5# 屋顶式通风机安装2761~9100
屋顶式通风机安装 6.3# 屋顶式通风机安装9100以上。
