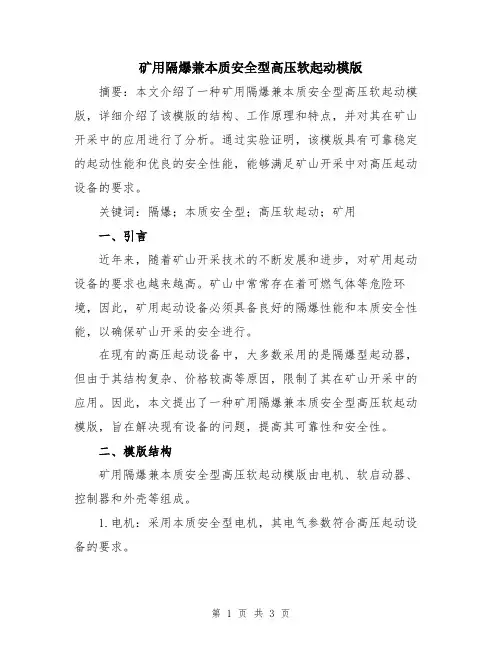

矿用隔爆兼本质安全型高压软起动模版摘要：本文介绍了一种矿用隔爆兼本质安全型高压软起动模版，详细介绍了该模版的结构、工作原理和特点，并对其在矿山开采中的应用进行了分析。
通过实验证明，该模版具有可靠稳定的起动性能和优良的安全性能，能够满足矿山开采中对高压起动设备的要求。
关键词：隔爆；本质安全型；高压软起动；矿用一、引言近年来，随着矿山开采技术的不断发展和进步，对矿用起动设备的要求也越来越高。
矿山中常常存在着可燃气体等危险环境，因此，矿用起动设备必须具备良好的隔爆性能和本质安全性能，以确保矿山开采的安全进行。
在现有的高压起动设备中，大多数采用的是隔爆型起动器，但由于其结构复杂、价格较高等原因，限制了其在矿山开采中的应用。
因此，本文提出了一种矿用隔爆兼本质安全型高压软起动模版，旨在解决现有设备的问题，提高其可靠性和安全性。
二、模版结构矿用隔爆兼本质安全型高压软起动模版由电机、软启动器、控制器和外壳等组成。
1.电机：采用本质安全型电机，其电气参数符合高压起动设备的要求。
2.软启动器：采用可编程逻辑控制器(PLC)和触摸屏控制面板，通过调整参数和控制信号，实现软启动功能。
3.控制器：负责接收和处理来自触摸屏控制面板的信号，控制软启动器的工作状态，并监测电机的运行状况。
4.外壳：采用防爆材料制作，具有良好的隔爆性能和抗腐蚀性能。
三、模版工作原理该模版工作原理如下：1.软启动功能：在启动过程中，通过逐步增加电压的方式实现电机的平稳启动，防止电动机启动时的冲击电流。
2.隔爆功能：采用本质安全型电机和防爆外壳，确保电机在可燃气体环境中的安全运行。
3.本质安全性能：在设计过程中，采用低功率电路设计和本质安全元件选择，确保电路在故障情况下能够快速接地，以避免产生火花或爆炸。
4.监测功能：通过控制器对电机的运行状态进行实时监测，包括电流、电压、温度等参数的监测，并在异常情况下立即停机保护。
四、模版特点该模版具有以下特点：1.隔爆性能好：采用防爆外壳和本质安全型电机，能够有效隔绝可燃气体，确保安全运行。
QJZ-4001140(660)矿用隔爆兼本质安全型双速真空电磁起动器使用说明书
起动器控制线使用的导线，千伏级为红色，并套有红色耐热塑料套管；本质安全回路为蓝色；接地线为黑色， 其余线为黄色或其他颜色，所有导线两端均按原理图套上有线号的套管。
3.2 各元器件在线路中的作用 QS－隔离换向开关 KM1、KM2－真空接触器 FU1、FU2－主回路熔断器 F1、F2－控制电源一次侧熔断器 FV1、FV2－阻容过电压吸收装置 TC1－控制电源变压器 KM11、KM22－带延时头的中间断电器 KA1、KA2－交流中间继电器 K1、K2、K3、K4、K2F－直流继电器 KS1、KS2、KS3、KS4、KS5－延时继电器 PV－数字电压表 PA－数字电流表 F3、F4、F5－控制回路熔断器，BLX、6×30，电流分别为6A、3A、3A KX1、KX2－本安组件 TK1、TK2－本安变压器 C1、C2－电容 AP1、AP2－综合电机综合保护器 TA1、TA2、TA3－电流互感器AP1(AP2)配用 AZ－回路运行故障显示 S1、S2－钮子开关 SA1－万能转换试验开关 SA2－万能转换低速到高速切换开关 Ve－整流桥块 SB5－急停按钮 SB1－低速起动按钮 SB2－高速起动按钮 SB3－停止按钮 SB4－复位按钮 4 电气原理(见附图) 4.1 单机 4.1.1 单机、手动 4.1.1.1 近控：低速、高速回路先导插件上扭子开关均打到近控位置，SA2打到“单机手动切换” ，S2打“手动”,在主回路不漏 电情况下，按本机低速起动按钮SB1、KX1吸合，KS5吸合，同时K4吸合，K1、KA1、KM1依次吸合，低速起动，接着KM11吸 合而使KX1自保和KS4吸合，K4也自保。 再按本机高速起动按钮SB2，KX2吸合，K3和K2吸合后，K1、KA1、KM1依次失电，低速回路停止运行，同时KA2、KM2依次吸 合，高速回路起动，高速回路起动后KM22吸合并自保。
QJR3-315-1140矿用隔爆兼本质安全型交流软起动器说明书
1、概述a）产品特点：-315/1140矿用隔爆兼本质安全型交流软起动器(简称起动器)是集光、机、电一体化的QJR3新技术产品，是一种具有软启动功能的磁力起动器。
该产品适用于交流660V、1140V电压的异步电动机重负荷软启动，在正常运转状态下对电动机进行各种保护。
它具有起动电流小，起动速度平稳可靠，保护功能齐全，启动过程胶带无振动，对电网的冲击小等优点。
起动曲线为“S”型曲线，该曲线可根据现场实际工况调整，从而减少起动时的皮带张力，降低对皮带带强的要求，进而可以降低皮带机的初投资，延长皮带使用寿命。
b)主要用途及适用范围：随着我国煤炭生产机械化、自动化程度的不断提高，长距离、大运量、高速度的皮带运输机日益增多，解决皮带的软启动成为矿井运输、安全生产、延长皮带寿命的关键问题。
本起动器主要用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备软启动，广泛用于老产品的软启动改造和新产品的软启动设计。
本起动器可以就地或远距离起停额定电压1140或660伏，频率50赫兹，额定电流在10-315安培范围内的三相异步电机，起动方式可以是软起动，也可以象普通的磁力起动器那样直接起动。
机壳外有隔离换相开关手柄，可以对电机转向进行选择，必要时也允许分断电动机。
c)品种、规格：电压等级：1140V、660V电流等级：315A及以下d)型号的组成及其代表意义：- 315 / 1140Q J R3主参数电流/电压软启动隔爆兼本质安全起动器e)使用环境条件：①海拔高度不超过2000m；②周围环境温度不超过-50C—＋400C；③相对湿度不大于95%（＋200C）；④有甲烷或煤尘爆炸的场所；⑤无破坏金属和绝缘材料的腐蚀性气体场所；f)工作条件：①安装地基处的振动频率范围为10-150Hz时，其最大振动加速度不超过0.5g；②安装倾斜度不超过5︒；③电网质量；—输入电压波形为正弦波；—输入电压幅值波动不超过额定值+10%--25%；—电源频率波动不超过额定值的2%。
QJR-400软启动说明书
QJR系列矿用隔爆兼本质安全型软起动器使用说明书上海佳洲防爆电器有限公司使用前请认真阅读本说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求和内容进行编制。
产品执行Q/JZ001-2011、MT/T943-2005和GB3836-2000等标准。
一、概述1、产品特点矿用隔爆兼本质安全型软起动器（以下简称软起动器）是机电一体化的新技术产品，该产品适用于交流380V、660V、1140V的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。
它具有起动电流小，起动速度平稳可靠，保护功能齐全，是我公司自行设计、开发的高技术产品。
在矿用隔爆兼本质安全型真空电磁起动器的基础上，改直接起动或停止为软起动或软停止，降低了起动电流（由4Ie-7Ie改善为0.5Ie-4Ie可调），减少了起动时冲击电流对电网及负载的冲击。
它用软件控制方式来平滑起动电机，一方面以软件控强电，另一方面使电动机转速由慢到快逐渐上升到额定转速，有效解决了直接起动或自耦降压起动、Y/Δ转换、降压起动造成的起动时瞬时电流尖峰冲击，起动二次冲击电流对负载产生冲击转距，当电网电压下降可能造成电机堵转等诸多问题，是传统的矿用隔爆本质安全型真空电磁起器的理想替代产品。
该产品采用全中文宽屏显示、并具有漏电闭锁、断相、过压、欠压、、过载、三相不平衡、短路等保护功能，并能储存相应的故障信息，以及运行电流，电压故障等工作状态信息。
2、主要用途及适用范围本起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备实行软起动。
起动器可以就地、远距离起动、停止控制，及联机控制等多种方式；额定电压为1140V、660V、380V，频率是50Hz，额定电流在400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。
QJGZ(QJGZ1)系列 矿用隔爆兼本质安全型高压真空电磁起动器-技术协议
QJGZ( QJGZ1)系列矿用隔爆兼本质安全型高压真空电磁起动器技术协议甲方：乙方：华荣科技股份有限公司根据甲方技术要求及国家标准，经甲乙双方协商，拟定此技术协议：一、供货范围二、产品执行的主要技术标准1、Q/HRKY《矿用隔爆兼本质安全型高压真空电磁起动器》2、GB3836《爆炸性气体环境用电气设备》三．主要用途及适用范围用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压至10kV，电流50A～630A中性点不接地的三相电网中，作为直接启动、停止高压电动机之用。
四．使用环境条件1、海拔高度不超过2000米。
2、周围环境温度-5℃～+40℃。
3、相对湿度不大于95％（25℃）。
4、在有爆炸性气体（甲烷混合物）的矿井中。
5、无破坏金属和绝缘材料的腐蚀性气体的场所。
6、无剧烈振动和冲击的地方。
7、无滴水及其它液体浸入的地方。
8、垂直面安装倾斜度不超过15度的地方。
五．主要技术参数1、额定工作电压：10kV、6KV、3.3KV。
2、额定工作电流：50A、100A、160A、200A、250A、300A、400A、500A、630A。
3、操作方式：电动合闸、电动分闸。
4、额定工作制：长期工作制。
5、联接方式：硬（软）连接。
6、防爆标志： Exd[ib]I。
六．产品要求：1、该系列产品采用真空接触器合分主电路，电动分合闸、欠压脱扣，具有寿命长，维修量少，工作可靠等特点。
2、保护功能全，具有过载、短路、失压、风电闭锁、瓦斯闭锁、过压、三相不平衡、漏电、绝缘监视、故障原因记忆查询、联网通讯、电度计量等功能并可外接远方分闸按钮。
3.、WZGC-T01HR(SY02Q)综合保护装臵双CPU的设计结构，把保护功能与辅助显示功能的主体分开，使保护功能更加的高效、稳定、可靠，同时又降低了CPU的负载率。
4、全数字化的设计理念，保证了保护器动作的可靠性和准确性。
可靠的后备电源，确保保护器在失电后能够可靠动作并把故障数据上传到地面监控中心。
QJRⅠ-4001140(660)矿用隔爆兼本质安全型交流软起动器 说明书
QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器产品使用说明书QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器使用说明书1概述QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器（以下简称软起动器）是根据胶带输送机动态优化而设计的新型软起动设备，可提供胶带输送机软起动，控制起动加速度及起动电流，满足重载起动的要求,并能有效抑制胶带动态张力波的有害传播。
对于按直接起动方式的胶带机,使用本起动器可适当降低设计强度,减少设备初期投资；在相同强度条件下使用本起动器后能有效地延长胶带的使用寿命，对于已在使用的胶带机使用本装置,可以把液力偶合器拆除,从而大大减少设备运行费用和维护工作量，增加系统的安全性和可靠性。
1.1 主要用途及适用范围该软起动器可适用煤矿需要限制启动加速度的设备的启动和运行及保护，额定供电电压到1140V（50Hz），额定电流至400A的三相鼠笼异步电动机负载。
作为胶带输送机的软起动设备，使用本软起动器后，不需要安装液力偶合器，只要用本软起动器代替原来的磁力起动器，操作方式不变，因而使用简单、可靠。
1.2 型号组成及代表意义Q J R I - 400/ 1140（660）额定电流/额定电压序列号软起动隔爆兼本质安全起动器1.3 环境条件a）安装地点的海拔高度不超过2000m；b）周围环境温度为-10℃～+40℃，相对湿度不大于90%（+20℃时）；c）在煤矿井下有甲烷或煤尘爆炸的场所；d）无破坏金属和绝缘材料的腐蚀性气体的地方；e）环境污染等级为3级；f）安装类别为Ⅲ类；g）输入电压波形为正弦波；h）输入电压幅值波动不超过额定值-25%～+10%；i）频率波动不超过额定值的±2%；j）各相电压对称，电网的负相序分量或零相序分量不超过正相序分量的5%。
1.4 执行产品标准a）Q/NY02-2012 《QJRⅠ-400/1140（660）矿用隔爆兼本质安全型交流软起动器》b）GB3836-2010 《爆炸性气体环境用电气设备》c）MT/T943-2005《矿用低压交流软起动器》2 技术参数及特点2.1 主要技术参数1)额定电压：1140V/660V，允许波动范围:75％～110％2)额定电流：400A3)起动型式：a) 电压斜率4)起动时间：1～60秒5)允许起动次数：6次/小时6)截止电流倍数：6Ie(可调)7)本安回路最高开路电压：9VAC，最大短路电流：40mA2.2 主要特点1)可用于双机及多机驱动系统，软起动内部具有多机速度同步及电流自动平衡功能；2)采用数字式控制技术，中文显示；3)煤矿井下使用安全可靠、操作简单、维护方便、性能价格比高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
矿用隔爆兼本质安全型高压软
起动(标准版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
矿用隔爆兼本质安全型高压软起动(标准
版)
一、用途
矿用隔爆兼本质安全型交流高压软起动器（以下简称软起动器，适用于具有爆炸性危险气体及粉尘的煤矿井下，对额定电压 3.3～10kV、额定频率50HZ、额定电流至400A的三相交流高压电机进行重负荷软起动。
具有起动电流平滑可调、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动电流可根据现场实际工况进行调整。
能满足水泵、风机、带式输送机、刮板运输机、空气压缩机、冷凝器、离心机、链式驱动装置、螺旋式进料机、升降机等不同负载对象的控制要求，是真正的可控软起动、软停止。
与KJ系列煤矿井下电力电网监控系统连接，可以实现远程自动控制及监测、监控电力设备，实现变电所无人值守等现代化管理。
二、功能与特点
1．该产品采用创新设计的快开门型隔爆外壳，小车式结构，操作简便可靠；并采用新型PMC固体绝缘材料，绝缘等级高；（该产品获得一项专利）
2.选用美国本秀（BENSHAW）原装进口控制器，采用先进的电力电子元器件和全数字速度控制技术、可实现电流、速度的闭环控制，能够精确控制起动电流。
3.采用高性能的数字信号处理器（32的DSP芯片）为控制核心，先进的电子式电压互感器高精度采样，提高了可靠性和安全性；
4．多种软起动方式（如：限流模式、恒转矩、电压模式、双斜坡、泵控等），满足不同领域不同设备的需求；
5．具有完善的电机保护功能，40种过载曲线选择，可在线监测多种参数，旁路后仍对电机运行状态进行检测保护等功能；
6．具有起动电流平滑可调、起动速度平稳、起动性能可靠、减小起动过程中起动电流对电网冲的冲击，避免巨大的机械冲击对设备造成的损坏等优点；其“S”形起动曲线可根据现场实际工况进行
调整；
7．控制器具有自检、故障自诊断、事件长期记忆功能，抗干扰能力强。
8．可根据用户需要配合公司生产的矿用隔爆型双回路真空电磁起动器实现一拖二、一拖三、一拖四、二拖四等模式。
9．配有标准的RS485通讯接口，可实现遥测、遥信、遥控、遥调等四遥功能；
三、主要技术数据
产品型号
QJRG-400/10（6）K
QJRG-400/3.3K
额定电压
10KV、6KV
3.3KV
功率范围
100～3000KW
100～3000KW
起动转矩
0～100%可调
0～100%可调
过载能力
500%，30S；120%过载，
长期连续运行；
脉冲突跳起动：100%～600%，0.1～10S; 500%，30S；120%过载，
长期连续运行；
脉冲突跳起动：100%～600%，0.1～10S; 可调最大电流
200%～600%可调
200%～600%可调
初始起动电流
50%～500%可调
50%～500%可调
斜坡时间
0～120S可调
0～120S可调
额定短时耐受电流50KA
50KA
接触器关合电流4000A
4000A
接触器分断电流4000A
4000A
工作制
断续周期工作制断续周期工作制
操作频率
30次/时
30次/时
冷却方式
自然冷却
自然冷却
外形尺寸（mm）
（宽×高×深）
2450×1500×1360
（长×宽×高）
1820×1500×1360
（长×宽×高）
