1 设置交换机
双击计算机桌面上的“edscfgui”图标，进入软件设置交换机界面。单击菜单“List Server”，在点击“Broadcast Search”，如图2。
图2
计算机开始搜索网络上的交换机，搜索完成后弹出如图3的窗口，双击IP
Adress为“.127.253”的交换机，弹出如图4的窗口，单击IP Adress前的复选框，将IP Adress改成“.127.20”。点击“确定” ，弹出如图5的窗口，点击“是”，保存并重新搜索网络交换机。
图3 百度文库
2
图4
图5
双击桌面上的“Internet Explorer”图标，在“地址”栏输入“.127.20”，进入网络交换机。如图6。点击“Communication Redundancy”进入网络交换机的冗余模式选择，出厂配置选择“Turbo Ring With ED6008 Series”模式。然后点击“Activate”。
点击“Advanced Setting”前的“+”号，再点击“Password”，弹出图7。在“New
Password”和“Retype Password”后的方框在填入“cari”（出厂配置），然后点击“Activate”，出现提示语“Password Setup OK！”。
交换机的MAC码 百度文库
3
图6
图7
以太网/RS485转换单元配置（如不带转换单元则不用进行该步骤）
CJJ02矿用环网接入器可接入RS485转以太网模块，每个模块的配置除IP
Adress和虚拟的COM口不同，其他配置完全相同。现以第一个模块的配置方法为例阐述其配置方法。
把转换模块连接至环网交换机后，点击计算机桌面上的“Network Enable
Administrator”图标，进入以太网/RS485转换单元的设置，如图8。点击菜单百度文库
4 “Configuration”，然后点击“Broadcast Search”搜索以太网/RS485转换单元。
图8
搜索结果如图9所示，其中IP Adress为“.127.254”为一个模块所对应的以太网/RS485转换单元的IP地址。双击该行，弹出该以太网/RS485转换单元的参数对话框。
①点击标签“Network”，出现如图10的对话框。在“Modify”前的复选框打“√”，将“.127.254”改成“.127.203”，如图所示。在对每个以太网/RS485转换单元的IP地址的修改过程中，只用依次插上对应的网线。
切勿将未修改IP地址的网线一起插上！
百度文库
5
图9
图10
②点击标签“Serial”后，双击“.127.203”行，弹出如图25的对话框，将部分参数修改，修改结果与图11一致。单击“OK”完成。 模块的MAC码 百度文库
6
图11
③点击标签“Operating Mode”，在“Modify”前的复选框打“√”，双击“TCP Server Mode”，弹出图26。在“Operating Mode”下拉框中选择“Real COM
Mode”，将“TCP Alive Check Timeout”改成“1”，修改结果与图12一致。单击“OK”完成。
图12
④点击标签“Passwork”，在“Modify”前的复选框打“√”，在“New
Password”和“Comfirm Password”后的方框内填入“cari”（出厂配置）。如图13所示。 百度文库
7
图13
所有修改完成后，点击“OK”，完成配置。弹出图14，点击“OK”。
图14
其他模块也采用相同配置。
① 在每个以太网/RS485转换单元配置完成以后，点击“COM Mapping”，再右键该窗口的右边空白区，点击“Add ？”，系统将分别默认给每个以太网/RS485转换单元分配虚拟的COM口。如需要修改，双击要修改的转换单元的IP地址，弹出图15，点击标签“Basic Settings”，在“COM Number”的下拉框中选择。注意：“in use”是表示该COM口正在被使用，“current”表示该COM口正在被当前的转换单元使用。配置完成后，点击“OK”，若被修改，弹出图16，需要存盘，点击“是”，弹出图17，点击“OK”完成配置。 百度文库
8
图15
图16
图17
KJ95系统的配置（如不带转换单元则不用进行该步骤）
使用装有“KJ95工业以太网系统”的计算机，双击计算机桌面上的“KJ95运行”。点击“关于计算机”菜单中的“系统配置”，弹出图18，点击图上的“点击修改系统参数”上的图标，输入KJ95的密码。 百度文库
9
图18
点击“工业以太网串口配置”按钮，弹出图19，在“虚拟串口数”的下拉框中选择“6”，在序号3~6中分别选择COM口，注意：必须和前面转换单元中虚拟COM口一致。配置完成，点击关闭按钮，重新启动KJ95系统。
环网交换机技术参数
KJJ159矿用本安型以太网交换机
本产品是用于矿井高速网络数据传输，可在一个网络内同时传输安全监控，数字视频，网络电话等数据业务，提高矿井通信资源的利用效率，简化通信线路建设，单纤双向通信维护简单。
>>主要技术指标
外部电源：36/220/380/660V
工作电压：DC5V
设备功耗：10W
防爆型式：矿用防爆兼本安型
防爆标志：ExibI
工作条件：温度：0-75℃
相对湿度：≤96%
大力气压 80-106Kpa
光纤接口速率：1000M/100M
交换机接口：6路RJ45电口，2路环路光口
2路支线光口(可远程连接二级交换机)
思科三层交换机基于环形网络的配置方案
思科三层交换机基于环形网络的配置方案
1.网络拓扑设计
首先，我们需要设计一个环形网络拓扑结构。环形网络是指将多台交换机连接成一个环形的结构，每个交换机都与相邻的两个交换机直接相连。通过该环形拓扑，可以实现冗余路径，提高网络的可靠性和吞吐量。
2.IP地址分配
在环形网络中，每个交换机都需要配置一个IP地址，作为其管理接口的地址。可以使用私有IP地址范围，如192.168.0.0/24、为了方便管理，可以按顺序分配IP地址，如192.168.0.1、192.168.0.2、192.168.0.3等。
3.交换机配置
配置思科三层交换机需要使用命令行界面或者图形界面进行操作。以下是基于环形网络的交换机配置的步骤：
3.1连接到交换机
使用串口线或网络接口连接计算机和交换机，通过终端软件（如SecureCRT）登录到交换机的命令行界面。
3.2配置交换机基本信息
输入以下命令配置交换机的基本信息：
```
enable // 进入特权模式 configure terminal // 进入全局配置模式
hostname switch1 // 配置交换机的主机名
exit // 退出全局配置模式
```
3.3配置管理接口
输入以下命令配置交换机的管理接口：
```
interface vlan1 // 进入VLAN1接口配置模式
ip address 192.168.0.1 255.255.255.0 // 配置IP地址和子网掩码
no shutdown // 开启接口
exit // 退出VLAN1接口配置模式
```
3.4配置交换机皮膜
输入以下命令配置交换机皮膜：
```
interface fastethernet0/1 // 进入具体接口配置模式
switchport mode trunk // 配置接口为trunk模式
工业环网交换机组网
工业环网交换机组网
标题：工业环网交换机组网：构建高效稳定的工业网络通信
随着工业自动化的快速发展，工业网络通信变得越来越重要。而工业环网交换机作为工业网络的关键设备，其组网技术也备受关注。本文将为大家介绍工业环网交换机的组网原理和意义，帮助读者了解如何构建高效稳定的工业网络通信。
什么是工业环网交换机？工业环网交换机是一种专业设计用于工业环境的网络交换设备，主要用于工业自动化控制系统。与一般的商用交换机相比，工业环网交换机具备更高的抗干扰能力、更强的可靠性和稳定性。它们可以在恶劣的工业环境中稳定运行，并且支持工业协议，如PROFINET、MODBUS等。
工业环网交换机的组网原理是什么？一个工业网络通常由多个工业环网交换机连接而成。工业环网交换机通过构建环形拓扑或者网状拓扑的方式，将各个设备有机地连接在一起。这种组网方式能够保证数据的高速传输和通信的可靠性。同时，工业环网交换机支持各种网络管理功能，如虚拟局域网（VLAN）、端口镜像等，方便网络管理员进行网络的配置和监控。
工业环网交换机的意义是什么？工业环网交换机的使用可以大大提高工业网络的效率和稳定性。在工业自动化环境中，各种设备需要实时互联和数据交换，而工业环网交换机能够提供可靠的网络通信，确保数据的高速传输和实时性。此外，工业环网交换机还可以提供更好的网络安全性，通过网络隔离和数据加密等技术，保护工业网络的数据不受到未授权访问和攻击。
工业环网交换机在工业自动化环境中起着至关重要的作用。通过合理组网和配置工业环网交换机，我们可以构建高效稳定的工业网络通信，提高生产效率和质量。因此，在工业自动化项目中，选择适合的工业环网交换机，是保障工业网络通信稳定可靠的重要保证。
4 口千兆环网工业交换机 用户手册说明书
14口千兆环网工业交换机
用户手册
版本：V2.01
发布日期：10/2021
大连德嘉工控设备有限公司
2目录
1.产品概述........................................................3
2.产品特性........................................................3
3.产品外观................................................4
4.安装指南..............................................5
5.网络拓扑结构................................................5
31产品概述
近些年来，随着网络技术的飞速发展，以太网进入了工业自动化领域，形成了新型的工
业以太网控制网络技术。这是由于工业自动化系统向分布化、智能化控制方面发展，开放的、
透明的通讯协议以及使用的简洁性已得到工控业界的广泛认可，致使越来越多的工控设备支
持工业以太网通信。
以太网技术引入工业控制领域，其技术优势非常明显：
（1）Ethernet是全开放网络，遵照网络协议不同厂商的设备可以很容易实现互联。
（2）以太网能实现工业控制网络与企业信息网络的无缝连接。
（3）软硬件成本低廉，以太网技术现已非常成熟，支持以太网的软硬件受到厂商的高度重
视和广泛支持，有多种软件开发环境和硬件设备供用户选择。
（4）通信速率高，当前以太网的通信速率为10M、100M、1000M开始广泛应用
4口千兆环网交换机具有4个1000M/100M/10M自适应以太网交换机接口，使用灵活
方便，可组成总线型和星型以及冗余环网等各种较复杂的网络拓扑结构。采用工业级标准设
计，-10～+70℃宽温型工业级工作温度。可广泛的用于PLC、HMI、DCS、工控机等各种
基于工业以太网的工控设备，支持多种工业以太网协议，如PROFINET（IRT除外）、MODBUSTCP/IP、TCP/IP等。
环网冗余的配置与查看
环⽹冗余的配置与查看
环⽹冗余的配置与查看
根据《交换机配置》⽂档中的操作⽅法将实验台上的交换机按照预先的分配设置好相应的IP地址和Device Name，然后再进⾏后续的⼯作。
构成环⽹是冗余⽹络的⼀种⽅法，通过环⽹上的冗余管理器来实现冗余管理。由于⼀些配置、系统稳定等实现上的要求，采⽤X414E来作为冗余管理器。构成环⽹就必须要有⼀个冗余管理器，⽽且只能有⼀台，在硬件实现环⽹连接之前要先对各个交换机先⾏设置，主要是设置X414E为环⽹管理器，否则会引起⼴播风暴出现⽹络瘫痪。
打开IE浏览器，在地址栏中输⼊已经配置好的IP地址，在弹出的对话框中，⽤户名和密码都为“admin”，即可进⼊该交换机的配置参数。⾸先可以从交换机的状态指⽰灯看出该模块的状态和端⼝信息。
选中其中的某⼀项可以看到其具体的信息，如“RM（Redundancy Manager冗余管理器）”，打勾表⽰当前被选中的功能使能，如环⽹冗余使能、冗余管理器使
能，以及构成环⽹的端⼝等，可以进⾏修改后点击“Set Value”。其他的状态灯，如系统错误F，电源和冗余电源L1/L2，输⼊输出端⼝等信息均
可以快速查看到，特别是对当前已经连接上的端⼝，⽽下⾯的数字则表⽰当前模块在机架上的槽号（可能与实际模块外壳不同，要以实际机架插槽为准）。
下⾯按步骤配置交换机的环⽹使能及环⽹冗余使能。选择System—〉Select/Set Button，在第⼆项的冗余管理器前打勾选中，并“Set Value”。
选择X-400—〉Ring Config，选择环⽹冗余使能和冗余管理器使能，并对环⽹端⼝进⾏选择（该端⼝为环⽹实际需要连接的端⼝），注意由于环⽹上跑的数据量较⼤，最好选择带宽更⼤的端⼝，⽐如千兆的光⼝等。
具体的状态情况可以从事件⽇志中查看到，选择System—〉Restart & Defaults，在交换机的参数发⽣变化时，正常需要重启操作，主要有重启系统、从存储卡中

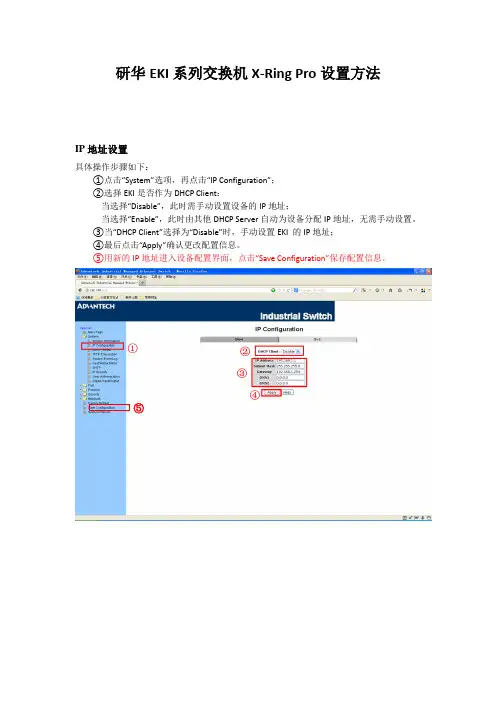

研华EKI系列交换机X-Ring Pro设置方法
