触摸屏控制原理
四线电阻触摸屏原理
四线电阻触摸屏原理
四线电阻触摸屏是一种常见的触摸屏技术，其工作原理基于电阻分压原理。
它由两层透明导电层构成，两层导电层间隔一层透明的绝缘层。
当手指或触控笔接触到屏幕时，导电层会因为外力而发生微小的弯曲，此时绝缘层会被压缩，使两层导电层之间的电阻发生变化。
四线电阻触摸屏需要外部电源为其供电。
其中，一方面的导电层被连接到垂直电压源，另一方面的导电层被连接到水平电压源。
当触摸屏不被触摸时，导电层之间的电场均匀分布。
当手指或触控笔触摸屏幕时，导电层被触摸点处的电阻分压改变，导致水平和垂直电压源之间的电压差发生变化。
触摸屏控制器会测量这两个电压差，并通过一系列算法来计算出触摸点的坐标。
通过校准，可以将电压差与准确的坐标位置相对应，从而实现准确的触摸控制。
由于四线电阻触摸屏需要进行电压测量和计算，因此其响应速度相对较慢，但它具有较低的成本和较好的耐久性。
总的来说，四线电阻触摸屏通过测量电阻分压来确定触摸点的位置，适用于一些应用对触摸准确性要求不高的场景。
虽然它的性能相对较低，但由于其低成本和较好的耐久性，仍然被广泛应用在一些嵌入式设备、消费电子产品和工业控制设备中。
触摸屏技术的原理及应用
触摸屏技术的原理及应用一、概述1. 触摸屏技术的发展历程触摸屏技术，作为一种直观、便捷的人机交互方式，已逐渐渗透到我们生活的各个角落。
其发展历程可谓是一部科技创新的史诗，从最初的电阻式触摸屏到现代的电容式、光学式以及声波式触摸屏，每一步的进展都极大地推动了人机交互方式的进步。
早在20世纪70年代，电阻式触摸屏就已出现。
这种触摸屏由两层导电材料组成，中间以隔离物隔开。
当用户触摸屏幕时，两层导电材料在触摸点处接触，形成电流，从而确定触摸位置。
电阻式触摸屏具有成本低、寿命长等优点，但触摸反应速度较慢，且不支持多点触控，限制了其在高端设备上的应用。
随着科技的进步，电容式触摸屏在20世纪90年代开始崭露头角。
电容式触摸屏通过在屏幕表面形成一个电场，当手指触摸屏幕时，会改变电场分布，从而确定触摸位置。
电容式触摸屏具有反应速度快、支持多点触控等优点，因此在智能手机、平板电脑等设备上得到了广泛应用。
进入21世纪，光学式触摸屏开始受到关注。
光学式触摸屏利用摄像头捕捉屏幕表面的光线变化，从而确定触摸位置。
这种触摸屏具有分辨率高、触摸体验好等优点，但由于其成本较高、易受环境光干扰等因素，目前在市场上的应用相对较少。
近年来，声波式触摸屏作为一种新型技术开始崭露头角。
这种触摸屏通过在屏幕表面产生声波，当手指触摸屏幕时，会改变声波的传播路径，从而确定触摸位置。
声波式触摸屏具有抗干扰能力强、使用寿命长等优点，未来有望在更多领域得到应用。
触摸屏技术的发展历程是一部不断创新、不断突破的历史。
从电阻式到电容式，再到光学式和声波式，每一种新技术的出现都为我们带来了更便捷、更高效的人机交互体验。
随着科技的不断发展，我们有理由相信，未来的触摸屏技术将会更加先进、更加普及，为我们的生活带来更多可能。
2. 触摸屏技术在现代生活中的重要性在现代生活中，触摸屏技术的重要性日益凸显。
随着智能手机、平板电脑、智能电视等设备的普及，触摸屏已经成为我们日常互动的主要界面。
华为触摸屏的原理和应用
华为触摸屏的原理和应用1. 触摸屏的原理触摸屏是一种输入设备，它允许用户通过触摸屏幕来与计算机进行交互。
华为触摸屏的原理主要基于电容触摸和压电触摸两种技术。
1.1 电容触摸技术电容触摸屏利用玻璃或者塑料表面贴附的电容层来实现触摸输入，主要有以下两种类型：•电阻式电容触摸屏：通过感应人体带电时的电容变化，实现手指位置的检测。
它可以准确地检测到触摸点的坐标，但对于多点触摸的支持性较差。
•投影式电容触摸屏：使用电容屏幕背后的传感器来实现触摸输入。
它支持多点触控，提供更好的用户体验和操作效率。
1.2 压电触摸技术压电触摸屏利用压电材料的特性来实现触摸输入，主要有以下两种类型：•表面声波触摸屏：利用表面声波将机械压力转化为电信号，通过检测信号的变化来定位触摸点。
它可以实现高精度的触摸检测，并具有较好的耐久性。
•压力感应触摸屏：利用内部电流和电压的变化来感知触摸输入。
它对压力和面积的检测非常敏感，能够追踪触摸点的压力变化，常见于绘图板等需要细致操作的场景。
2. 触摸屏的应用华为触摸屏在各个领域都有广泛的应用，包括但不限于手机、平板电脑、智能手表等消费电子产品，以及工业控制、医疗设备等专业领域。
2.1 消费电子产品华为触摸屏在手机、平板电脑等消费电子产品中得到广泛应用。
触摸屏的高精度和快速响应时间，使得用户可以通过简单的手指操作进行各种操作，如滑动、点击、缩放等。
同时，华为还利用多点触摸技术，实现了更多的手势操作，提供更友好的用户体验。
2.2 工业控制华为触摸屏在工业控制领域的应用越来越广泛。
工业触摸屏可以与PLC或者其他控制器连接，实现对工业设备的监控和控制。
它具备耐磨、防水、防尘等特性，适应各种复杂的工业环境。
同时，触摸屏还可以通过编程实现定制化的界面设计，提升工业系统的用户友好性和操作效率。
2.3 医疗设备在医疗领域，华为触摸屏的应用也日益增多。
触摸屏的灵敏度和快速响应时间使得医生和护士可以通过触摸屏轻松输入病人信息、查看医疗记录、监控病人状态等。
电容触摸屏工作原理通用课件
在电容触摸屏中，当手指触摸屏幕时，它会生成一个微弱的电流信号。这个信号会被传输到控制电路 进行处理。控制电路会分析信号并确定触摸的位置和动作。然后，相应的指令被发送到应用程序或操 作系统进行进一步的处理和响应。
CHAPTER
04
电容触摸屏的优缺点
优点
高灵敏度
电容触摸屏能够快速响 应手指或触摸笔的触摸 ，提供流畅的用户体验
在潮湿或水环境下，电容触摸屏的性能可 能会受到影响。
对尖锐物体的抵抗力较弱
对高温或低温环境的适应性较差
由于其工作原理，电容触摸屏可能容易被 尖锐物体划伤或损坏。
电容触摸屏在极端温度环境下可能会出现 工作异常的情况。
CHAPTER
05
电容触摸屏的发展趋势与未来 展望
技术创新与改进
01
02
03
新型材料应用
电容触摸屏工作原理通 用课件
CONTENTS
目录
• 电容触摸屏简介 • 电容触摸屏的构造与组件 • 电容触摸屏的工作原理 • 电容触摸屏的优缺点 • 电容触摸屏的发展趋势与未来展望
CHAPTER
01
电容触摸屏简介
定义与特点
定义
电容触摸屏是一种交互式显示技 术，通过检测用户的触摸动作来 操作电子设备。
感测器负责检测电容的变化，当手指或触控笔靠近屏幕时，会改变上下两层导电 层之间的电容，感测器将这些变化检测出来。
信号处理
感测器将检测到的电容变化信号传递给控制器，控制器对这些信号进行处理，计 算出触摸的位置和姿态等信息。
控制器
核心控制单元
控制器是电容触摸屏的核心控制单元 ，负责接收感测器传来的信号、进行 信号处理和坐标计算。
CHAPTER
触摸屏的控制原理
触摸屏的控制原理一、引言触摸屏作为一种常见的人机交互设备，在现代科技中应用广泛。
它能够替代传统的鼠标与键盘，在各种电子设备中扮演着重要的角色。
本文将对触摸屏的控制原理进行全面、详细、完整地探讨。
二、触摸屏的分类根据不同的技术原理，触摸屏可以分为电阻式触摸屏、电容式触摸屏、表面声波触摸屏、红外线触摸屏等多种类型。
每种触摸屏都有其独特的控制原理和适用场景。
1. 电阻式触摸屏电阻式触摸屏通过两层导电膜之间产生电流变化的方式实现触摸功能。
当触摸屏上的外力作用于屏幕表面时，导电膜之间的电流会发生变化，通过检测这种变化可以确定用户的触摸位置。
2. 电容式触摸屏电容式触摸屏利用人体的电容来实现触摸功能。
触摸屏表面覆盖有一层导电材料，当手指接近触摸屏时，电容屏上的电场会发生变化，通过检测电场的变化可以确定触摸位置。
3. 表面声波触摸屏表面声波触摸屏利用超声波传感器来实现触摸功能。
触摸屏表面覆盖有多个超声波传感器，当手指触摸屏表面时，会引起声波的反射或传播变化，通过检测声波的变化可以确定触摸位置。
4. 红外线触摸屏红外线触摸屏通过红外线传感器实现触摸功能。
触摸屏周围设有红外线发射器和接收器，在触摸点遮挡红外线时，可以通过检测红外线的变化确定触摸位置。
三、触摸屏的工作原理无论是哪种类型的触摸屏，其工作原理都离不开以下几个关键步骤：1. 信号识别触摸屏首先需要识别用户触摸的信号。
不同类型的触摸屏采用不同的信号识别方式，如电阻式触摸屏通过检测电流变化来识别信号，电容式触摸屏则通过检测电容变化来识别信号。
2. 信号传输一旦触摸信号被识别出来，触摸屏需要将这些信号传输到控制器中进行处理。
传输方式也因触摸屏类型的不同而有所区别，一般通过导线或无线信号传输。
3. 信号解析在控制器中，触摸信号需要被解析成具体的位置坐标。
根据触摸屏的不同原理，解析方式也会有所差异，但最终目的都是确定用户触摸的精确位置。
4. 响应操作一旦触摸位置确定，触摸屏会将这些信息传递给相应的设备或应用程序，以实现相应的操作或功能。
触摸屏的基本原理及应用
触摸屏的基本原理及应用1 触摸屏原理和主要结构：触摸屏技术方便了人们对计算机的操作使用，是一种极有发展前途的交互式输入技术，触摸屏通常与显示器相结合，通过触摸屏上的传感元件（可以是电学的，光学的，声学的）来感应出触摸物在触摸屏上或显示器上的位置，从而达到无需键盘，鼠标即可直观地对设备或机器进行信息输入或操作的目的。
触摸屏根据不同的原理而制作的触摸屏可分为以下几类：1.1电阻触摸屏电阻触摸屏由上下两片ITO相向组成一个盒，盒中间有很小的间隔点将两片基板隔开，上板ITO是由很薄的PET ITO薄膜或很薄的ITO 基板构成，当触摸其上板时形成其变形，形成其电学上的变化，即可到触摸位置。
电阻式触摸屏又可分为数字式电阻式触摸屏和模拟式电阻触摸屏：数字式电阻触摸屏将上下板的ITO分为X及Y方向的电极条，当在某一个方向的电极上施加电压时，则在另一方向某条位置上电极可探测到的电压变化。
由于数字式电阻触摸屏是在一个方向输入信号，在另一个方向检测信号，理论上可以实现多点触摸的检测。
数字式电阻触摸屏最常见用于机器设备控制面板，自动售票机的人机输入界面。
其优点为：成本低，适合应用于低分辨率的场合。
单点控制IC成熟，商品化高。
其缺点为：耐用性不好（PET不够耐磨）光学透过率不高（有15%-20%的光损失）模拟式电阻触摸屏是由上下两面ITO相向组成盒，上下两面的ITO 分别在X及Y方向引出长条电极，在一个方向的电极上施加一个电压，用另一面的ITO检测其电压，所测得的电压与触摸点的位置有关。
模拟式电阻式触摸屏只能进行单点触摸，尤其适合用笔尖进行触摸，可进行书写输入。
由于测量值是模拟值，其精度可以很高，主要取决于ITO的线性度。
模拟式电阻式触摸屏应用范围为中小尺寸2"-26"其优点为：成本低，应用范围广。
控制IC成熟，商品化高。
其缺点为：耐用性不好（PET不够耐磨）光学透过率不高（有15%-20%的光损失）需校准，不能实现多点触摸1.2 电容式触摸屏电容式触摸屏分为表面电容式和投射电容式。
电容触摸屏工作原理
电容触摸屏工作原理电容触摸屏是一种常见的触摸屏技术，在现代电子设备中广泛应用。
它使用了电容感应原理，能够实现对触摸动作的高精度检测和交互操作。
本文将详细介绍电容触摸屏的工作原理。
一、电容触摸屏的基本构造电容触摸屏通常由四个基本部分构成：感应电极层、传感器芯片、控制电路和驱动电路。
1. 感应电极层：电容触摸屏中最上层的薄膜通常是感应电极层，由导电材料制成，具有良好的透明性和导电性。
2. 传感器芯片：传感器芯片位于感应电极层下方，主要负责检测触摸信号，并将其转换为电容数值。
3. 控制电路：控制电路连接传感器芯片和显示屏，用于控制触摸信号的采集和处理。
4. 驱动电路：驱动电路提供电源给感应电极层和传感器芯片，确保其正常运行。
二、电容触摸屏的工作原理电容触摸屏的工作原理基于电容感应效应。
当手指或其他带电物体接近触摸屏时，感应电极层和带电物体之间形成了一个电容。
通过测量这个电容的变化，可以确定触摸屏发生触摸的位置和触摸压力。
具体而言，当触摸屏发生触摸时，感应电极层上的电荷会发生变化，形成一个电容变化。
传感器芯片会实时检测这个电容值的变化，并将其转换为相应的电信号。
控制电路接收到传感器芯片传来的电信号后，会对触摸位置进行分析和处理。
通过计算电容变化的大小和分布情况，控制电路可以准确地确定触摸屏上发生触摸的位置。
驱动电路则负责向感应电极层提供适量的电荷，确保触摸屏的正常感应和工作。
三、电容触摸屏的特点和优势电容触摸屏具有以下几个特点和优势：1. 高灵敏度：电容触摸屏对触摸压力非常敏感，能够准确捕捉到细小的触摸动作。
2. 高精度：电容触摸屏可以实现高精度的触摸定位，能够识别多点触控、手势操作等复杂操作。
3. 高透明度：感应电极层采用透明导电材料制成，不会影响显示屏的透明度和显示效果。
4. 耐用性好：电容触摸屏没有物理按钮和机械结构，相比传统触摸屏更加耐用，更不容易出现机械损坏。
5. 支持手写输入：由于电容触摸屏的高灵敏度，可以实现手写输入功能，提供更多的输入方式选择。
触摸屏工作原理
0 引言随着信息技术的飞速发展，人们对电子产品智能化、便捷化、人性化要求也不断提高，触摸屏作为一种人性化的输入输出设备，在我国的应用范围非常广阔，是极富吸引力的多媒体交互没备。
目前，触摸屏的需求动力主要来自于消费电子产品，如手机、PDA、便携导航设备等。
随着触摸屏技术的不断发展，它在其他电子产品中的应用也会得到不断延伸。
现在市面上已有的触摸屏控制器普遍价格比较高且性能相对比较固定，一些场合下无法满足用户的实际需求。
本文基于上述考虑，根据电阻式触摸屏的工作原理，选用51系列单片机作为控制核心，设计一种实用且低成本的触摸屏控制系统。
1 触摸屏的工作原理触摸屏由触摸检测部件和触摸屏控制器件组成(如图1所示)；触摸检测部件用于检测用户触摸位置，接收后送触摸屏控制器；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息送给控制器，它同时能接收控制器发来的命令并加以执行。
触摸屏的主要3大种类是：电阻技术触摸屏、表面声波技术触摸屏、电容技术触摸屏。
其中，电阻式触摸屏凭借低廉的价格以及对于手指及输入笔触摸的良好响应性，涵盖了100多家触摸屏元件制造商中的2／3，成为过去5年中销售量最高的触摸屏产品。
在这里根据要设计应用的触摸屏控制器，重点介绍一下四线电阻式触摸屏。
电阻触摸屏的屏体部分是一块与显示器表面相匹配的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘。
当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y轴方向的5 V均匀电压场，使得侦测层的电压由零变为非零，这种接通状态被控制器侦测到后，进行A／D转换，并将得到的电压值与5 V相比即可得到触摸点的Y轴坐标，同理得出X轴的坐标，这就是四线电阻式触摸屏基本原理，其原理如图2所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

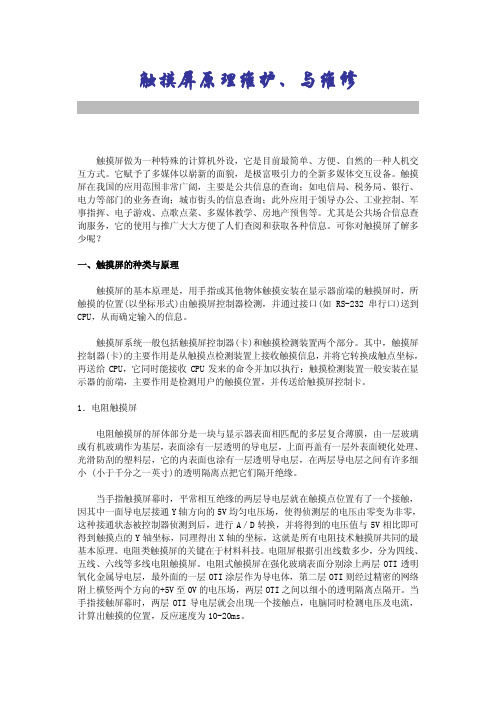

触摸屏的原理是什么
作者：来源：浏览次数：358时间：2010-04-09 09:11:05
NULL触控屏的基本原理是，用手指或其他物体触摸安装在显示器前端的触控屏时，所触摸的位置( 以坐标形式) 由触控屏控制器检测，并通过接口( 如RS-232 串行口) 送到CPU ，从而确定输入的信息。
触控屏系统一般包括触控屏控制器( 卡) 和触摸检测装置两个部分。
其中，触控屏控制器( 卡) 的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU ，它同时能接收CPU 发来的命令并加以执行：触摸检测装置一般安装在显示器的前端，主要作用是检测用户的触摸位置，并传送给触控屏控制卡。
1 ．电阻触控屏
电阻触控屏的屏体部分是一块与显示器表面相匹配的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小( 小于千分之一英寸) 的透明隔离点把它们隔开绝缘。
当手指触控屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y 轴方向的5V 均匀电压场，使得侦测层的电压由零变为非零，这种接通状态被控制器侦测到后，进行 A ／D 转换，并将得到的电压值与5V 相比即可得到触摸点的Y 轴坐标，同理得出X 轴的坐标，这就是所有电阻技术触控屏共同的最基本原理。
2. 电容技术触控屏：
是利用人体的电流感应进行工作的。
电容式触控屏是是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层ITO ，最外层是一薄层矽土玻璃保护层, 夹层ITO 涂层作为工作面, 四个角上引出四个电极，内层ITO 为屏蔽层以保证良好的工作环境。
当手指触摸在金属层上时，由于人体电场，用户和触控屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。
这个电流分从触控屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。
电容触控屏的特点：
对大多数的环境污染物有抗力。
人体成为线路的一部分，因而漂移现象比较严重。
带手套不起作用。
需经常校准。
不适用于金属机柜。
当外界有电感和磁感的时候，会使触控屏失灵。
3. 红外触控屏
红外触控屏是利用X 、Y 方向上密布的红外线矩阵来检测并定位用户的触摸。
红外触控屏在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。
用户在触控屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。
任何触摸物体都可改变触点上的红外线而实现触控屏操作。
红外触控屏不受电流、电压和静电干扰，适宜恶劣的环境条件，红外线技术是触控屏产品最终的发展趋势。
采用声学和其它材料学技术的触屏都有其难以逾越的屏障，如单一传感器的受损、老化，触摸界面怕受污染、破坏性使用，维护繁杂等等问题。
红外线触控屏只要真正实现了高稳定性能和高分辨率，必将替代其它技术产品而成为触控屏市场主流。
过去的红外触控屏的分辨率由框架中的红外对管数目决定，因此分辨率较低，市场上主要国内产品为32x32 、40X32 ，另外还有说红外屏对光照环境因素比较敏感，在光照变化较大时会误判甚至死机。
这些正是国外非红外触控屏的国内代理商销售宣传的红外屏的弱点。
而最新的技术第五代红外屏的分辨率取决于红外对管数目、扫描频率以及差值算法，分辨率已经达到了1000X720 ，至于说红外屏在光照条件下不稳定，从第二代红外触控屏开始，就已经较好的克服了抗光干扰这个弱点。
第五代红外线触控屏是全新一代的智能技术产品，它实现了1000*720 高分辨率、多层次自调节和自恢复的硬件适应能力和高度智能化的判别识别，可长时间在各种恶劣环境下任意使用。
并且可针对用户定制扩充功能，如网络控制、声感应、人体接近感应、用户软件加密保护、红外数据传输等。
原来媒体宣传的红外触控屏另外一个主要缺点是抗暴性差，其实红外屏完全可以选用任何客户认为满意的防暴玻璃而不会增加太多的成本和影响使用性能，这是其他的触控屏所无法效仿的。
4. 表面声波触控屏
以右下角的X- 轴发射换能器为例：发射换能器把控制器通过触控屏电缆送来的电信号转化为声波能量向左方表面传递，然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上的均匀面传递，声波能量经过屏体表面，再由上边的反射条纹聚成向右的线传播给X- 轴的接收换能器，接收换能器将返回的表面声波能量变为电信号。
当发射换能器发射一个窄脉冲后，声波能量历经不同途径到达接收换能器，走最右边的最早到达，走最左边的最晚到达，早到达的和晚到达的这些声波能量叠加成一个较宽的波形信号，不难看出，接收信号集合了所有在X 轴方向历经长短不同路径回归的声波能量，它们在Y 轴走过的路程是相同的，但在X 轴上，最远的比最近的多走了两倍X 轴最大距离。
因此这个波形信号的时间轴反映各原始波形叠加前的位置，也就是X 轴坐标。
发射信号与接收信号波形在没有触摸的时候，接收信号的波形与参照波形完全一样。
当手指或其它能够吸收或阻挡声波能量的物体触控屏幕时，X 轴途经手指部位向上走的声波能量被部分吸收，反应在接收波形上即某一时刻位置上波形有一个衰减缺口。
接收波形对应手指挡住部位信号衰减了一个缺口，计算缺口位置即得触摸坐标控制器分析到接收信号的衰减并由缺口的位置判定X 坐标。
之后Y 轴同样的过程判定出触摸点的Y 坐标。
除了一般触控屏都能响应的X 、Y 坐标外，表面声波触控屏还响应第三轴Z 轴坐标，也就是能感知用户触摸压力大小值。
其原理是由接收信号衰减处的衰减量计算得到。
三轴一旦确定，控制器就把它们传给主机。
