2011-2012钢结构设计原理 试题及答案 2
(完整版)钢结构设计原理习题集及答案
应用范围：（1）承受荷载很大或跨度大，高度大的结构；（2）承受动力荷载作用或经常移动的结构；（3）经常拆装的拼装式结构；（4）对密闭性要求高的结构；（5）高温车间或需承受一定高温的结构；（6）轻型结构
2．试举例说明钢结构的主要发展趋势。
答：（1）高性能钢材的研制；（2）设计方法和计算理论的改进；（3）结构形式的革新
显而易见，在受剪连接中，摩擦型高强度螺栓开孔对构件截面的削弱影响较小。
第五章轴心受力构件
练习题
一、选择题
1．对于焊接组合工字形截面轴心受压杆，其腹板局部稳定的高厚比限制条件是根据边界条件为的矩形板单向均匀受压确定的。
A．两受荷边简支，另两边弹性嵌固；B．四边弹性嵌固；
C．两边简支，另两受荷边弹性嵌固；D．四边简支
B．单个螺栓的承压承载力设计值；
C．单个螺栓的抗剪和承压承载力设计值中的较小值；
D．单个螺栓的抗剪和承压承载力设计值中的较大值。
3．如图所示，一截面尺寸100×8的板件与厚度为10mm的节点板仅用侧焊缝连接（承受静载），根据焊缝长度的构造要求，侧焊缝长度最有可能取。
A．40mm；B．80mm；
C．120mm；D．400mm
答：所谓可靠度，就是结构在规定时间内，在规定的条件下，完成预定功能的概率。对于一个结构而言，比较可行的方法是，以可靠指标的计算来代替可靠度的计算。可靠指标β＝μz/σz，β与失效概率Pf有确定的一一对应关系，β增大，Pf减小。

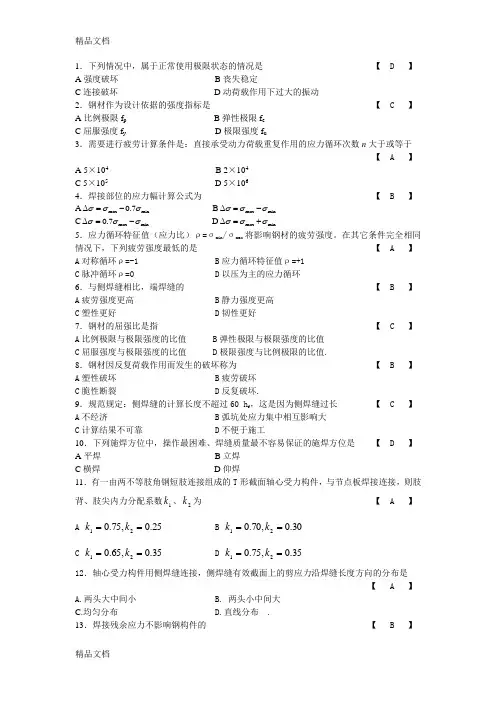

最新钢结构设计原理题库及答案(2)
1．下列情况中，属于正常使用极限状态的情况是 【 D 】A 强度破坏B 丧失稳定C 连接破坏D 动荷载作用下过大的振动2．钢材作为设计依据的强度指标是 【 C 】A 比例极限f pB 弹性极限f eC 屈服强度f yD 极限强度f u3．需要进行疲劳计算条件是：直接承受动力荷载重复作用的应力循环次数 n 大于或等于【 A 】A 5×104B 2×104C 5×105D 5×1064．焊接部位的应力幅计算公式为 【 B 】A max min 0.7σσσ∆=-B max min σσσ∆=-C max min 0.7σσσ∆=-D max min σσσ∆=+5．应力循环特征值（应力比）ρ=σmin /σmax 将影响钢材的疲劳强度。
在其它条件完全相同情况下，下列疲劳强度最低的是 【 A 】A 对称循环ρ=-1B 应力循环特征值ρ=+1C 脉冲循环ρ=0D 以压为主的应力循环6．与侧焊缝相比，端焊缝的 【 B 】A 疲劳强度更高B 静力强度更高C 塑性更好D 韧性更好7．钢材的屈强比是指 【 C 】A 比例极限与极限强度的比值B 弹性极限与极限强度的比值C 屈服强度与极限强度的比值D 极限强度与比例极限的比值.8．钢材因反复荷载作用而发生的破坏称为 【 B 】A 塑性破坏B 疲劳破坏C 脆性断裂D 反复破坏.9．规范规定：侧焊缝的计算长度不超过60 h f ，这是因为侧焊缝过长 【 C 】A 不经济B 弧坑处应力集中相互影响大C 计算结果不可靠D 不便于施工10．下列施焊方位中，操作最困难、焊缝质量最不容易保证的施焊方位是 【 D 】A 平焊B 立焊C 横焊D 仰焊11．有一由两不等肢角钢短肢连接组成的T 形截面轴心受力构件，与节点板焊接连接，则肢背、肢尖内力分配系数1k 、2k 为 【 A 】A 25.0,75.021==k kB 30.0,70.021==k kC 35.0,65.021==k kD 35.0,75.021==k k12．轴心受力构件用侧焊缝连接，侧焊缝有效截面上的剪应力沿焊缝长度方向的分布是【 A 】A.两头大中间小B. 两头小中间大C.均匀分布D.直线分布 .13．焊接残余应力不影响钢构件的 【 B 】A 疲劳强度B 静力强度C 整体稳定D 刚度14．将下图（a ）改为（b ）是为了防止螺栓连接的 【D 】A 栓杆被剪坏B 杆与孔的挤压破坏C 被连构件端部被剪坏D 杆受弯破坏15．规范规定普通螺栓抗拉强度设计值只取螺栓钢材抗拉强度设计值的 0.8 倍，是因为【 C 】A 偏安全考虑B 考虑实际作用时可能有偏心的影响C 撬力的不利影响D 上述A 、B 、C16．受剪栓钉连接中，就栓钉杆本身而言，不存在疲劳问题的连接是 【 D 】A 普通螺栓B 铆钉连接B 承压型高强度螺栓 D 受剪摩擦型高强度螺栓17．高强度螺栓的预拉力设计值计算公式e u 0.90.90.91.2P A f ⨯⨯=中，三个0.9•不•是 【 D 】A 螺栓材料不均匀性的折减系数B 超张拉系数C 附加安全系数D 考虑拧紧螺栓时扭矩产生的剪力的不利影响。
(参考资料)钢结构设计原理课后习题作业及答案
4
习题四
图 3-23
2
习题五
一实腹式轴心受压柱，承受轴压力 3500kN（设计值），计算长度 l0x =10m，l0y =5m，截面为焊接
组合工字型，尺寸如图所示，翼缘为剪切边，钢材为Q235，容许长细比
。要求：
（1）验算整体稳定性
（2）验算局部稳定性
习题六
如图所示 工字形简支主梁，Q235F 钢，f =215N/mm2 ，fv =125N/mm2 承受两个次梁传来的集中
习题一
习题二 如图所示梁柱连接节点的角焊缝，图示位置作用有剪力V、轴力N、弯矩M。梁
截面尺寸如图。采用直角角焊缝，设焊角尺寸为hf，求焊缝最不利受力点的应力值。
1
习题三 如图所示柱的牛腿节点处角焊缝，图示位置作用有剪力V、轴力N、弯矩M。采用直角角
焊缝，设焊角尺寸为hf，求焊缝最不利受力点的应力值。
力P =250KN 作用（设计值），次梁作为主梁的侧向支
习题七 某焊接工字形截面柱，截面几何尺寸如图 4-4 所示。柱的上、下端均为铰接，柱高 4.2m，承受
的轴心压力设计值为 1000kN，钢材为 Q235，翼缘为火焰切割边，焊条为 E43 系列，手工焊。试 验算该柱是否安全。
(完整word版)《钢结构设计原理》期末考试试卷及答案(2).docx
天津大学试卷专用纸学院建筑工程学院专业土木工程专业班年级学号姓名共4页第1页20xx ～20xx 学年第 x2 学期期末考试试卷《建筑钢结构设计》（A 卷共5页）4、简述吊车对厂房结构产生的三种荷载；（4分）答：竖向荷载，由吊车体系的自重产生；横向水平制动力，由吊车小车的启动与刹车产生；纵向水平制动力，由吊车大车的启动与刹车产生。
（考试时间：年月日）题号一二成绩核分人签字5、简述多层钢结构体系的主要类型；（ 4 分）得分答：柱—支撑体系：框架梁柱节点均为铰接，在纵向与横向沿柱高设置竖向柱间支撑；一、简答题（共30 分）纯框架体系：在纵横两个方向均为多层刚接框架；框架支撑体系：一个方向为柱—支撑1、写出钢结构排架承载力极限状态设计公式n体系，另一个方向为纯框架体系的混合体系。
0(GCGGkQ 1CQ1Q1ki 2ci QiCQiQik)R中符号（, ）的含义；（4分）6、高层钢结构体系的主要类型；（4 分）答：0为重要性系数；G ,Qi 为永久荷载及可变荷载的分项系数；为组合系数。
答：框架结构体系、框架—剪力墙结构体系、外筒式结构体系、筒中筒式结构体系、筒束式结构体系及钢—混凝土组合结构体系。
2、单层厂房钢结构屋盖支撑体系由哪些支撑构成；（4 分）7、高层钢结构不宜采用Q390 钢的原因是什么？（ 2 分）答：上（下）弦横向水平支撑；下弦纵向水平支撑；垂直支撑。
答： Q390钢伸长率为 18%，不符合伸长率大于 20%的规定；8、简述采用时程分析法时地震波的选取原则；（4 分）3、简述单层厂房横向框架的两种主要类型及其特点；（ 4 分）答：至少应采用 4条能反映当地场地特性的地震加速度波，其中宜包括一条本地区历史答：（ 1）横梁与柱铰接，特点是对柱基沉降的适应性较强，且安装方便，计算简单，受上发生的实测地震记录波。
如当地没地震记录，可根据当地场地条件选用合适的其他地力明确，缺点是下段柱的弯矩较大，厂房的横向刚度较差。
钢结构设计原理考试复习题及参考答案
中南大学现代远程教育课程考试复习题及参考答案《钢结构设计原理》一、填空题1. 钢结构计算的两种极限状态是和。
2. 钢结构具有、、、、和等特点。
3. 钢材的破坏形式有和。
4. 影响钢材性能的主要因素有、、、[、、、和。
5. 影响钢材疲劳的主要因素有、、、6. 建筑钢材的主要机械性能指标是、、、和。
7. 钢结构的连接方法有、和。
8. 角焊缝的计算长度不得小于，也不得小于。
侧面角焊缝承受静载时，其计算长度不宜大于。
9.普通螺栓抗剪连接中，其破坏有五种可能的形式，即、、、、和。
10. 高强度螺栓预拉力设计值与和有关。
-11. 轴心压杆可能的屈曲形式有、、和。
12. 轴心受压构件的稳定系数 与、和有关。
13. 提高钢梁整体稳定性的有效途径是、和。
14. 影响钢梁整体稳定的主要因素有、、、和。
15.焊接组合工字梁，翼缘的局部稳定常采用的方法来保证，而腹板的局部稳定则常采用的方法来解决。
二、问答题1.钢结构具有哪些特点2.；3.钢结构的合理应用范围是什么4.钢结构对材料性能有哪些要求5.钢材的主要机械性能指标是什么各由什么试验得到6.影响钢材性能的主要因素是什么7.什么是钢材的疲劳影响钢材疲劳的主要因素有哪些8.选用钢材通常应考虑哪些因素9.钢结构有哪些连接方法各有什么优缺点10.焊缝可能存在的缺陷有哪些11.：12.焊缝的质量级别有几级各有哪些具体检验要求13.对接焊缝的构造要求有哪些14.角焊缝的计算假定是什么角焊缝有哪些主要构造要求15.焊接残余应力和焊接残余变形是如何产生的焊接残余应力和焊接残余变形对结构性能有何影响减少焊接残余应力和焊接残余变形的方法有哪些16.普通螺栓连接和摩擦型高强度螺栓连接，在抗剪连接中，它们的传力方式和破坏形式有何不同17.螺栓的排列有哪些构造要求18.普通螺栓抗剪连接中，有可能出现哪几种破坏形式具体设计时，哪些破坏形式是通过计算来防止的哪些是通过构造措施来防止的如何防止19.高强度螺栓的级和级代表什么含义20.、21.轴心压杆有哪些屈曲形式22.在考虑实际轴心压杆的临界力时应考虑哪些初始缺陷的影响23.在计算格构式轴心受压构件的整体稳定时，对虚轴为什么要采用换算长细比24.什么叫钢梁丧失整体稳定影响钢梁整体稳定的主要因素是什么提高钢梁整体稳定的有效措施是什么25.什么叫钢梁丧失局部稳定怎样验算组合钢梁翼缘和腹板的局部稳定26.压弯构件的整体稳定计算与轴心受压构件有何不同27.压弯构件的局部稳定计算与轴心受压构件有何不同。
(完整版)钢结构设计原理题库及答案(2)
1．下列情况中，属于正常使用极限状态的情况是 【 D 】A 强度破坏B 丧失稳定C 连接破坏D 动荷载作用下过大的振动2．钢材作为设计依据的强度指标是 【 C 】A 比例极限f pB 弹性极限f eC 屈服强度f yD 极限强度f u3．需要进行疲劳计算条件是：直接承受动力荷载重复作用的应力循环次数 n 大于或等于【 A 】A 5×104B 2×104C 5×105D 5×1064．焊接部位的应力幅计算公式为 【 B 】A max min 0.7σσσ∆=-B max min σσσ∆=-C max min 0.7σσσ∆=-D max min σσσ∆=+5．应力循环特征值（应力比）ρ=σmin /σmax 将影响钢材的疲劳强度。
在其它条件完全相同情况下，下列疲劳强度最低的是 【 A 】A 对称循环ρ=-1B 应力循环特征值ρ=+1C 脉冲循环ρ=0D 以压为主的应力循环6．与侧焊缝相比，端焊缝的 【 B 】A 疲劳强度更高B 静力强度更高C 塑性更好D 韧性更好7．钢材的屈强比是指 【 C 】A 比例极限与极限强度的比值B 弹性极限与极限强度的比值C 屈服强度与极限强度的比值D 极限强度与比例极限的比值.8．钢材因反复荷载作用而发生的破坏称为 【 B 】A 塑性破坏B 疲劳破坏C 脆性断裂D 反复破坏.9．规范规定：侧焊缝的计算长度不超过60 h f ，这是因为侧焊缝过长 【 C 】A 不经济B 弧坑处应力集中相互影响大C 计算结果不可靠D 不便于施工10．下列施焊方位中，操作最困难、焊缝质量最不容易保证的施焊方位是 【 D 】A 平焊B 立焊C 横焊D 仰焊11．有一由两不等肢角钢短肢连接组成的T 形截面轴心受力构件，与节点板焊接连接，则肢背、肢尖内力分配系数1k 、2k 为 【 A 】A 25.0,75.021==k kB 30.0,70.021==k kC 35.0,65.021==k kD 35.0,75.021==k k12．轴心受力构件用侧焊缝连接，侧焊缝有效截面上的剪应力沿焊缝长度方向的分布是【 A 】A.两头大中间小B. 两头小中间大C.均匀分布D.直线分布 .13．焊接残余应力不影响钢构件的 【 B 】A 疲劳强度B 静力强度C 整体稳定D 刚度14．将下图（a ）改为（b ）是为了防止螺栓连接的 【D 】A 栓杆被剪坏B 杆与孔的挤压破坏C 被连构件端部被剪坏D 杆受弯破坏15．规范规定普通螺栓抗拉强度设计值只取螺栓钢材抗拉强度设计值的 0.8 倍，是因为【 C 】A 偏安全考虑B 考虑实际作用时可能有偏心的影响C 撬力的不利影响D 上述A 、B 、C16．受剪栓钉连接中，就栓钉杆本身而言，不存在疲劳问题的连接是 【 D 】A 普通螺栓B 铆钉连接B 承压型高强度螺栓 D 受剪摩擦型高强度螺栓17．高强度螺栓的预拉力设计值计算公式e u 0.90.90.91.2P A f ⨯⨯=中，三个0.9•不•是 【 D 】A 螺栓材料不均匀性的折减系数B 超张拉系数C 附加安全系数D 考虑拧紧螺栓时扭矩产生的剪力的不利影响。
钢结构设计原理试卷2011含答案
A.407.85kN B.540kN C.543.8kN D.602kN 15.当荷载或跨度很大而梁高受到限制,或对截面抗扭刚度要求较高时,宜选用（D ） A.热轧型钢梁 B.冷弯薄壁型钢 C.工字形截面组合梁 D.箱形截面组合梁 16.轴心受压柱柱脚底板的尺寸除了与柱的轴向压力有关之外，还与（ B ） A.柱脚底板钢材的抗压强度有关 B.基础混凝土的抗压强度有关 C.柱脚底板钢材的弹性模量有关 D.基础混凝土的弹性模量有关 17.如图所示为轴心受压构件的两种失稳形式，其中（D） A.（a）为弯扭失稳， （b）为扭转失稳. B.（a）为弯扭失稳， （b）为弯曲失稳 C.（a）为弯曲失稳， （b）为弯扭失稳. D.（a）为弯曲失稳， （b）为扭转失稳 18.初始弯曲和荷载的初始偏心对轴心受压构件整体稳定承载力 的影响为（A） A.初弯曲和初偏心均会降低稳定承载力 B.初弯曲和初偏心均不会影响稳定承载力 C.初弯曲将会降低稳定承载力，而初偏心将不会影响稳定承载力 D.初弯曲将不会影响稳定承载力，而初偏心将会降低稳定承载力 19.简支梁符合下列哪种条件时，可不必验算梁的整体稳定性？（A） A.有钢筋混凝土板密铺在梁的受压翼缘上，并与其牢固连接，能阻止受压翼缘的侧向位移时 B.有钢筋混凝土板密铺在梁的受拉翼缘上，并与其牢固连接，能阻止受拉翼缘的侧向位移时
第 4 页，共 7 页
五、计算题（本大题共 2 小题，每小题 15 分，共 30 分。 ） 1.求下图所示角焊缝连接能承受的最大静力设计荷戴 P。 已知：钢材为 Q235BF，焊条为 E43 型， f fw 160 N / mm2 答题注意问题（得分点） ：
1.力的分解，确定焊缝受力特征（拉剪联合作用，注意变通，若拉力偏心则为拉剪弯联合作用） ； 2.拉力作用下具有端面角焊缝受力特征，校核； （公式 3.6） 3.剪力作用下具有侧面角焊缝受力特征，校核； （公式 3.7） 4.等效应力校核，校核（公式 3.8） 5.注意考虑起弧和落弧影响
钢结构设计原理习题及参考答案
钢构造设计原理习题及参考答案1单项选择题1.焊接组合梁截面高度h是根据多方面因素确定的，下面哪一项不属于主要影响因素？〔〕A、最大高度B、最小高度C、等强高度D、经济高度答案：C2.焊接的优点不包括〔〕。
A、直接连接方便简单B、节省材料C、构造刚度大，提高焊接质量D、最大化表达钢材料性能答案：D3.轴心压杆计算时满足〔〕的要求。
A、强度，刚度B、强度，刚度，整体稳定C、强度，整体稳定，局部稳定D、强度，整体稳定，局部稳定，刚度答案：D4.对关于钢构造的特点表达错误的选项是〔〕。
A、建筑钢材的塑形和韧性好B、钢材的耐腐蚀性很差C、钢材具有良好的耐热性和防火性D、钢构造更适合于高层建筑和大跨构造答案：C5.轴心受压构件整体稳定的计算公式的物理意义是〔〕。
A、截面平均应力不超过钢材强度设计值B、截面最大应力不超过钢材强度设计值C、截面平均应力不超过构件欧拉临界应力设计值D、构件轴力设计值不超过构件稳定极限承载力设计值答案：D6.对有孔眼等削弱的轴心拉杆承载力，"钢构造设计标准"采用的准则为净截面〔〕。
A、最大应力到达钢材屈服点B、平均应力到达钢材屈服点C、最大应力到达钢材抗拉强度D、平均应力到达钢材抗拉强度答案：B7.下面哪一项不属于钢材的机械性能指标？〔〕A、屈服点B、抗拉强度C、伸长率D、线胀系数答案：D8.Q235与Q345两种不同强度的钢材进展手工焊接时，焊条应采用〔〕。
A.E55型B.E50型C.E43型D.E60型答案：C9.梁受固定集中荷载作用，当局部承压强度不能满足要求时，采用〔〕是比拟合理的措施。
A、加厚翼缘B、在集中荷载作用处设置支承加劲肋C、增加横向加劲肋的数量D、加厚腹板答案：B10.最大弯矩和其他条件均一样的简支梁，当〔〕时整体稳定最差。
A、均匀弯矩作用B、满跨均布荷载作用C、跨中集中荷载作用D、满跨均布荷载与跨中集中荷载共同作用答案：A11.不考虑腹板屈曲后强度，为保证主梁腹板的局部稳定，〔〕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州大学2010~2011 学年第 1 学期考试卷课程钢结构设计原理考试形式（开卷/闭卷，考试/考查）学院土木工程系建工专业班级学号姓名_（改题需注意：每个小题处仅写扣分，即负分，如-1，不能写加分，如+1，大题（如一、二）前写得分，如20，不能写+20，小题（如1，2）前不能写得分，另外，改完后需核准每一小题扣分、每一大题得分；而且每一大题得分应与上表中的分数统计一致，最后还要把上表的总分核准，卷子改完后，需找另一人按照上述程序复核一下，分数有修改处需相应改题老师签字，否则在考卷的评估中，改卷老师就要领取相应的教学事故，会影响以后的聘任）一、选择题：（每题1分，共10分）1. 承重结构用钢材应保证的基本力学性能内容应是（c ）a抗拉强度、伸长率b抗拉强度、屈服强度、冷弯性能c抗拉强度、屈服强度、伸长率d屈服强度、伸长率、冷弯性能2. 钢材牌号Q235、Q345、Q390是根据材料的___a__进行命名。
a 屈服点b 设计强度c 标准强度d 含碳量3. 在钢材所含化学元素中，均为有害杂质的一组是__ c _。
a 碳磷硅b 硫磷锰c 硫氧氮d 碳锰矾4．轴心压杆整体稳定公式NfAϕ≤的意义为__d____。
a 截面平均应力不超过材料的强度设计值；b 截面最大应力不超过材料的强度设计值；c 截面平均应力不超过构件的欧拉临界应力值；d 构件轴心压力设计值不超过构件稳定极限承载力设计值。
5. 为提高梁的整体稳定性，从用钢量的角度，经济的做法是（ c ）a加强两个翼缘b加强受拉翼缘c受压翼缘设侧向支承d加高腹板6. 摩擦型高强度螺栓连接与承压型高强度螺栓连接的主要区别是__d____。
a 摩擦面处理不同b 材料不同c 预拉力不同d 设计计算不同7．单向受弯梁整体失稳的方式是（ d ）。
a弯曲失稳 b扭转失稳 c剪切失稳 d弯扭失稳8. 计算梁的（ a ）时，应该采用净截面的几何参数。
a正应力 b剪应力 c整体稳定 d局部稳定9. 下列梁不必验算整体稳定的是（ b ）a焊接工字形截面b有刚性铺板的梁c型钢梁d箱形截面梁10.格构轴心受压柱设置横隔的目的是( d )a保证柱截面几何形状不变 b 提高柱抗扭刚度c传递必要的剪力 d 上述三种都是二、填空题：（每空1分，共10分）1．焊缝缺陷有多种，其中_三、判断题：（正确的填“Y”，错误的填“N”；每题1分，共5分）1.钢材的冲击韧性值越大,表示钢材抵抗脆性断裂的能力越弱。
( N )2.荷载作用在上翼缘的梁较荷载作用在下翼缘的梁整体稳定承载小。
( Y ) 3.当其他条件不变时，减少梁受压翼缘的自由长度，可提高梁的整体稳定性。
( Y ) 4. 对于摩擦型高强螺栓的抗剪连接，应进行螺栓抗剪和构件抗挤压的计算。
( N ) 5．两根几何尺寸完全相同的压弯构件，一根端弯矩使之产生反向曲率，一根产生同向曲率，则前者的稳定性比后者的差。
( Y) 四、名词解释：（每题2.5分，共10分）（能够答到要点即可给分）1．疲劳破坏钢材在循环荷载作用下，经历一定时间的损伤积累，构件和连接部位出现裂纹，直到最后断裂破坏,称为疲劳破坏。
2．应力集中实际上钢结构构件中存在着孔洞、槽口、凹角、截面突然改变以及钢材内部缺陷，此时构件中的应力分布将不再保持均匀，而是在某些区域产生局部高峰应力，在另外一些区域则应力降低，形成所谓的应力集中。
3．实际轴心受压构件由于构造、施工和加载等方面的原因，可能产生一定程度的偶然初偏心。
初弯曲和初偏心统称为几何缺陷。
有几何缺陷的的轴心受压构件，其侧向挠度从加载开始就会不断增加，因此构件除轴心作用外，还存在因构件弯曲产生的弯矩，从而降低了构件的稳定承载力。
4．梁的整体失稳梁在弯矩作用下上翼缘受压，下翼缘受拉，使梁犹如受压构件和受拉构件的组合体。
对于受压的上翼缘可延刚度较小的翼缘板平面外方向屈曲，但腹板和稳定的受拉下翼缘对其提供了此方向连续的抗弯和抗剪约束，使它不可能在这个方向上发生屈曲。
当外荷载产生的翼缘压力达到一定的值时，翼缘板只能绕自身的强轴发生平面内的屈曲，对整个梁来说上翼缘发生了侧向位移，同时带动相连的腹板和下翼缘发生侧向位移并伴有整个截面的扭转，这时称梁发生了整体的失稳。
五、简答题：（每题2.5，共10分）1．在选用钢材时应考虑哪些因素？（每个要点0.5分）（1）结构的重要性；（2）荷载情况；（3）连接方法；（4）结构所处的温度和环境；（5）钢材厚度。
2．影响梁的整体稳定的主要因素有哪些？（每个要点0.5分）（1）梁的抗弯刚度；（2）梁的抗扭刚度；（3）端部约束条件；（4）受压翼缘的自由长度；（5）截面形式。
3．焊接残余应力对结构有哪些不利影响？（每个要点0.5分）（1）对静力强度无影响；（2）降低结构的刚度；（3）降低结构的稳定承载力；（4）使结构易产生低温冷脆；（5）降低结构的疲劳强度。
4.格构轴心受压柱绕虚轴的稳定设计为什么要采用换算长细比？写出换算长细比的公式。
（每个要点0.5分）1) 格构式轴心受压柱当绕虚轴失稳时，剪力主要由缀材分担，2) 柱的剪切变形较大，剪力造成的附加挠曲影响不能忽略，故对虚轴的失稳计算，3) 常以加大长细比的办法来考虑剪切变形的影响，加大后的长细比称为换算长细比。
4)双肢缀条式柱的换算长细比的计算公式：12027A A x x +=λλ 5)双肢缀板式柱的换算长细比的计算公式：2120λλλ+=x x六、计算题：（任选4题，每题10分，共40分）1、图示角焊缝连接，承受外力kN N 500=的静载，mm h f 8=，2/160mm N f w f =，没有采用引弧板，验算该连接的承载力。
解：400,300x y N kN N kN ==（2分）……………………………………(1分)2365.90)82410(87.0210400mm N l h N we xf =⨯-⨯⨯⨯⨯==∑σ…………………(3分) 2398.67)82410(87.0210300mm N l h N w e y f =⨯-⨯⨯⨯⨯==∑τ…………… ……(3分) w f f f f f mm N ≤=+=+222227.10098.67)22.165.90()(τβσ…………………(2分) 图示角焊缝连接承载力满足《钢结构设计规范》（GB50017-2003）要求。
(结论1分)2、验算图示普通螺栓连接时的强度，已知螺栓直径mm d 20=，C 级螺栓，螺栓和构件材料为Q235，外力设计值kN F 100=，2140mm N f b v =，2170mm N f b t =，2305mm N f b c =，245.2cm A e =。
解：kN f A N b t e b t 65.411017045.22=⨯⨯== ………………..…………………(1分) kN f d n N bvv b v 44101404214.314122=⨯⨯⨯⨯==-π ………..…………………(1分) kN f t d N b c b c 12210305221=⨯⨯⨯==-∑ ………..…………………(1分) 受力最大的１号螺栓所受的剪力和拉力分别是：kN n N N v 5.128100=== ………..…………………(1分) kN y m My N i t 78.26)100200300(230025010022221=++⨯⨯⨯==∑ ..…………………(2分) 1703.0)65.4178.26()445.12()()(2222<=+=+bt t b v v N N N N ……….…………………(2分) kN N kN N b c v 1225.12=<= ……………………..……..…………………(1分) 该图示摩擦型高强螺栓群连接节点的强度满足《钢结构设计规范》（GB50017-2003）要求。
(结论1分)3.试验算图示摩擦型高强螺栓群连接节点的强度（不需验算连接板的强度）是否满足《钢结构设计规范》（GB50017-2003）要求。
图中荷载为静力荷载设计值，高强螺栓采用10.9级M 20（孔0d =21.5mm ），被连接板件钢材Q 235-A• F ，板件摩擦面间作喷砂处理。
解kN V 100= ……… ..…………………(1分) mm kN M ⋅=⨯=150******** ……… ..…………………(1分) kN P kN y My N i t 1248.0125.28)4021202(2120150002221=<=⨯+⨯⨯⨯=∑=..…………(2分) kN N P n N t f b V 5.48)125.2825.1155(45.019.0)25.1(9.0=⨯-⨯⨯⨯=-=λμ ..… (3分) b V V N kN V N <===5.1281008 ..………………(2分) 图示摩擦型高强螺栓群连接节点的强度符合《钢结构设计规范》（GB50017-2003）要求。
(结论1分)4.某实腹式实际轴心受压柱截面如图所示，承受轴向压力设计值为3500kN ，该柱计算长度10000ox l mm =，5000oy l mm =，截面为焊接组合工字型截面，翼缘边为剪切边，钢材采用Q235钢，试验算该实腹式轴心受压柱的整体稳定与局部稳定是否满足《钢结构设计规范》（GB50017-2003）要求。
解：（１）验算整体稳定性2410210*********mm A ⨯=⨯+⨯⨯=..……………………………………(0.5分)mm I X 832310595.7400101212)2102040020400121(⨯=⨯⨯+⨯⨯⨯+⨯⨯=…(0.5分) 483310134.210400121240020121mm I Y ⨯=⨯⨯+⨯⨯⨯=..…………………(0.5分)mm A I i Xx 87.19410210595.748=⨯⨯==…………..…………………(0.5分) mm A I i y y 30.10310210134.248=⨯⨯==..…………………….………(0.5分) []15032.51=<==λλxox i l x ..…………………………………………………(0.5分) []15040.48=<==λλiy l y oy..…………………………………………………(0.5分) 对x 轴b 类截面，对y 轴为c 类截面(0.5分)，查表：785.0850.0=>=y x ϕϕ (计算整体稳定系数各0.5分，共1分)22/215/9.222mm N f mm N AN Y =>=ϕ， (1分) 但 作用效应与构件抗力相差为 %5%67.32152159.222<=- (1分) 如果承受静力荷载，材料为镇静钢，则在允许范围内。
