九年级物理全册 综合测试题 (新版)新人教版
人教版九年级物理全册：15.2“电流和电路”综合检测练习题
人教版九年级物理全册：15.2“电流和电路”综合检测练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于电的认识，错误的是（）A．电源是提供电压的装置，电压是形成电流的原因B．烧坏保险丝说明电路中肯定发生了短路C．串联电路的开关控制整个电路的通断D．用电器能将电源提供的电能转换成我们所需要的能2 . 为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是A．一个中学生站立时对地面的压强约1.6×104Pa B．节能灯的电流约为2AC．正常人的步行速度约4m/s D．洗澡水的温度约60℃3 . 下列电路连接注意事项中，叙述错误的是A．连接过程中开关必须断开B．电池两极的导线不能直接相连C．接在接线柱上的导线应顺时旋紧D．开关应该与被控制电路元件并联4 . 如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的三个LED灯工作时互不影响，应将它们串联C．榔头的前端做得很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属5 . 在如图所示的四个电路中,开关能够控制两个灯泡且两个灯泡又是并联的是A．B．C．D．6 . 下列对长度和时间的估算中，最接近实际的是A．一位中学生的身高约为1.60mB．一支新2B铅笔的长度约为20mmC．男子1000m跑成绩为5hD．女子800m成绩为40s7 . 下列关于静电知识说法正确的是（）A．摩擦起电是创造了电荷B．与头发摩擦过的塑料梳子可以吸引碎纸屑C．与丝绸摩擦过的玻璃棒因获得正电荷而带正电D．验电器是利用异种电荷相互排斥的原理制成的8 . 如图所示的电路，电源电压保持不变，R为定值电阻。
下列说法正确的是A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，R的功率变大C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小9 . 分析如图所示的实物连接电路，下列说法中正确的是（）A．L1、L2是串联B．L1、L3是串联C．L1、L2、 L3是串联D．L1、L2 、 L3是并联10 . 下列物体不能产生磁场的是（）A．地球B．指南针C．木棒D．通电导体11 . 与实物电路对应的电路图是（）A．B．C．D．12 . 在下面四幅图中，图文相符的是（）A．B．D．C．13 . 学习了电流和电压的知识后，下列关于电压和电流关系的说法中，正确的是（）A．电路两端的电压和电流是同时存在，同时消失的B．电路两端有电压，则电路中一定有电流C．电路中有电流，则电路两端一定有电压D．以上说法都错误14 . 如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是A．0.8A B．0.16A C．0.52A D．1.28A二、填空题15 . 如图所示，把两种不同的金属片A、B插入柠檬，制成“水果电池”，与电压表连接在一起．水果电池是把_______能转化为_______能的装置．16 . 如图所示是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的工件上,喷出后的涂料之所以会更分散的原因是_____，金属支架中会形成瞬时电流,其电流方向是_______(填“向上”或“向下")；现场的工人能闻到涂料的味道是因为发生了__________现象。
人教版九年级物理全一册综合测试卷-附答案
人教版九年级物理全一册综合测试卷-附答案(考试时间：85分钟满分：80分)一、填空题(本大题共8小题，每空1分，共16分)1．如图所示是我国早期的指南针——司南，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。
“柢”指的是司南长柄，司南指南北是由于它受到的作用，司南长柄指的是地理的极。
2．目前，人类利用核能发电的主要方式是(选填“核裂变”或“核聚变”)；石油、天然气是(选填“可再生”或“不可再生”)能源。
3．电给人类的生活带来了极大的方便，但若使用不当，也会带来危害。
在日常用电中要注意开关必须接在(选填“零线”“火线”或“地线”)上；当发现家用电器或电线失火时，必须先，然后再救火。
4.如图所示，小明在研究电磁铁的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，闭合开关后，若将两电磁铁上部靠近，会相互(选填“吸引”或“排斥”)；当滑动变阻器滑片P向(选填“左”或“右”)端移动时，电磁铁磁性减弱。
5.小红家电能表表盘如图所示，某次小红在帮助妈妈煮饭时，发现家中只有电饭煲工作时电能表指示灯比只有电视机工作时闪烁得快，这是因为电饭煲(选填“消耗的电能”或“电功率”)比电视机的大。
小红经过测量，还发现家中只有电饭煲正常工作时， 5 min内电能表指示灯闪烁了200次，则该电饭煲的额定功率是W。
6．新能源太阳灶是一种烧水做饭的器具，太阳灶烧水时将太阳能转化为水的能，将2 kg的水从20 ℃加热到70 ℃，水吸收的热量为J。
[c水＝4.2×103 J/(kg·℃)]7．小明利用标有“6 V 3 W”的灯泡L1和“6 V 6 W”的灯泡L2进行实验，不考虑温度对灯丝电阻的影响，若将它们并联接入电路中，该电路消耗的最大总功率为 W。
若将它们串联后接在另一个电路中，在保证电路安全的情况下，该电路的电源电压最大为 V。
8．如图所示，已知电源电压为3 V，小灯泡L的规格“3 V 0．9 W”，滑动变阻器的规格“20 Ω 1 A”，电流表量程为0～3 A。
初中物理(新人教版)九年级全一册同步测试：变阻器(同步测试)【含答案及解析】
第4节变阻器知能演练提升能力提升1.下图是滑动变阻器的四种接线方法。
把它们分别连接在电路中,当滑片向左移动时,滑动变阻器接入电路的电阻变大的接法是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。
电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。
握力为零时,滑片处于a端。
L是一个电阻不变的指示灯,力量计由一个电流表改装而成。
使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。
有关此握力计的下列说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.如图所示,闭合开关S,发现灯泡L1亮,L2不亮。
调节滑动变阻器滑片P,L1变亮,L2始终不亮,出现这一现象的原因可能是()A.滑动变阻器断路B.滑动变阻器短路C.灯泡L2短路D.灯泡L2断路8.(2020·广西贵港中考)如图所示,用A、B两个金属夹子将一根铅笔芯接入电路中,当B 夹子左右移动时,小灯泡的亮度会发生变化。
人教版初中物理九年级全一册综合单元测试卷(含答案解析版)
人教版初中物理九年级全一册综合单元测试卷一、单选题(共15小题)1.如图所示，选取一根自动铅笔芯，固定夹子A ，夹子B 向右运动，下列说法正确的是（ ）A ． 电路中的电阻变大，灯泡变亮B ． 电路中的电阻变小，灯泡变亮C ． 电路中的电阻变大，灯泡变暗D ． 电路中的电阻变小，灯泡变暗2.禁烟令于2011年5月在我国生效．小小对正在抽烟的爸爸说：“吸烟不但危害您的健康，我和妈妈也在被动地吸烟．“这句话的科学依据是( ) A ． 分子间有作用力 B ． 分子在不停地运动C ． 分子之间有空隙D ． 分子很小3.用金属棒把带正电的验电器A 与不带电的验电器B 连起来，B 验电器也带正电，这是因为（ ） A ． A 中的正电荷转移到B 中 B ． B 中的质子转移到A 中C ． B 中的电子转移到A 中D ． A 中的电子转移到B 中4.如图所示，将两个铅柱的底面削平，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，该实验说明( )A ． 分子间存在斥力B ． 分子间存在引力C ． 分子间存在间隙D ． 分子在不停的做无规则运动5.在无线电广播的发射与接收装置中的调谐器，其作用是( ) A ． 产生高频率振荡电流 B ． 使高频率电流随声音信号变化C ． 得到所需要的带有声音信号的高频率振荡电流D ． 把信号还原成声音6.如图所示，蹄形磁铁用悬线悬于O 点，在磁铁正下方，固定一水平放置的长直导线，当导线中通以自左向右的电流时，蹄形磁铁发生的运动将是垂直纸面向外还是向里偏转( )A． N、S极同时向外偏转B． N、S极同时向里偏转C． N极转向外，S极转向里D． N极转向里，S极转向外7.如图所示，有关测电笔的使用，下列说法正确的是()A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．氖管发光时测电笔接触的是火线D．测电笔与手接触的部分都是绝缘体8.由c＝，关于同一物质的比热容c，下列说法正确的是() A．若吸收的热量增大一倍，则比热容增大一倍B．若质量增大一倍，则比热容减至一半C．若加热前后的温度差增大一倍，则比热容减至一半D．无论质量多大，比热容都一样9.对于飘在空中的尘埃，正确的说法是()A．它和一个原子差不多大B．它包含有几个分子C．它有几个“纳米”D．它是由许多分子组成的10.两台柴油机，甲的效率是40%，乙的效率是35%，这表明() A．甲柴油机的功率大于乙柴油机的功率B．甲柴油机的功大于乙柴油机做的功C．在相同的时间里，甲柴油机的耗油量多一些D．在消耗等质量的柴油时，甲做的有用功多一些11.如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中()A．a是火线B．b是火线C．a、b都是火线D．a、b都是零线12.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（ ）A ．B ．C ．D ．13.A 、B 是两个轻质泡沫小球，C 是用毛皮摩擦过的橡胶棒，A 、B 、C 三者之间相互作用时的场景如图所示，由此判断（ ）A ． 小球A 带正电B ． 小球B 带正电C ． 小球B 可能不带电D ． 小球A 可能不带电14.将2个分别装有空气和红棕色二氧化氮气体(ρ二氧化氮＞ρ空气)的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法(如图所示)，四位同学判断正确的是( )A ． 小华认为甲图放置最不合理B ． 小夏认为乙图放置最不合理C ． 小梦认为丙图放置最不合理D ． 小满认为三种放置方法都不合理15.如图，甲、乙是电磁学中很重要的两个实验，下列有关说法正确的是( )A．甲图是研究电磁感应的实验装置B．乙图中闭合开关后，可实现将机械能转化为电能C．乙图是研究发电机原理的实验装置D．甲图中可实现将电能装化为机械能二、填空题(共3小题)16.家庭电路中千万不要用________或________代替保险丝．17.给你一只标有“10 Ω 3 A”的定值电阻和一只标有“20 Ω 1 A”的定值电阻，若串联后接入电路，两端允许加的最大电压为________V，若并联后接入电路，两端允许加的最大电压为________V，此时，干路中能通过的最大电流为________A.18.我国南海海底探明有大量的“可燃冰”，在同等条件下，“可燃冰”完全燃烧放出的热量可达到煤气的数十倍，这说明“可燃冰”的________很大；以10倍的关系粗略计算，1 kg“可燃冰”完全燃烧放出的热量是________ J．(q煤气＝4.2×107J/kg)．三、实验题(共3小题)19.用滑动变阻器改变小灯泡的亮度．（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图1所示．若要把它其中的两个接线柱连接到电路中去，共有 ______ 种接法；“20Ω”指的是 ______ 接线柱间的电阻值，“2A”指的是______ ．（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．（3）如果你还想知道电路中电流值的改变情况，需在电路中再______ 联一个电流表，并增加______ 根导线．20.“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L1、L2宜选择 ______ （选填“相同”或“不同”）的小灯泡．（2）在拆接电路时开关必须 ______ ．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．21.在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是 ______A．按照电路图连接电路的过程中，开关应该是断开的．B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）串联电路中开关的作用是 ______ ．（3）并联电路中支路开关的作用是 ______ ．（4）在方框内画一个并联电路图．四、简答题(共3小题)22.我们徐集中学电铃的电阻为10 Ω，额定电压为6 V，现有一个电压为9 V的电源，为使电铃正常工作，需要接入一个定值电阻．(1)画出电路图(2)计算接入电路的电阻的阻值．23.如图，甲是一台VCD影碟机后的连线插孔，乙是一台电视机后的连线插孔．(1)请说出标有下列字母插孔的作用：VIDEO OUT________；AUDIO OUT________；VIDEO IN________；AUDIO IN________.(2)现在请你用笔画线代表导线，将影碟机和电视机连接起来，保证影碟机播放的节目能被电视机接收到．24.在物理学中，有一种等效替代的思维方法，例如，用一个8 Ω的电阻去替换某电路中串联的3 Ω和5 Ω的两个电阻时，在其他条件不变的情况下，该电路中的电流不变，由此说明，一个8 Ω的电阻在电路中与阻值分别为3 Ω和5 Ω的两个电阻串联时对电流的阻碍作用是等效的，如图所示，因此，可以用一个8 Ω的电阻代替串联的3 Ω和5 Ω电阻．(1)可以用__________ Ω的电阻去替换串联的15 Ω和10 Ω两个电阻．(2)小华在维修某个电子设备时，检测出设备上的一个100 Ω的电阻烧坏了，但手头上只有一些20 Ω的电阻，请你帮小华出出主意．(3)由上述内容我们可以看出：电阻串联的总电阻(等效电阻)与串联的各个电阻的关系是________________________．(4)结合你已经探究出来的串联电路的电流、电压的特点，试着论证上述关系．五、计算题(共3小题)25.发动机是汽车的核心部件，发动机的质量决定了整车的性能和品质．若某台以93号汽油为燃料的汽车，其发动机的相关数据如下表所示．表中空燃比指汽缸内空气和燃油的质量比.(1)汽车以120 km/h的速度匀速运动时发动机的输出功率最大，此时汽车1 min内做的有用功是多少？(2)汽车完成一个工作循环时，燃料完全燃烧放出的热量是多少？(3)当汽车以120 km/h的速度匀速行驶时，发动机的效率是多大？26.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．27.在如图所示的电路中，电源电压为6 V且保持不变，电阻R2为15 Ω.求：(1)闭合S1，断开S2，电流表的示数是多少？(2)闭合S1、S2，电流表的示数变为0.6 A，则通过R1的电流是多少？R1的阻值是多大？答案解析1.【答案】C【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗．2.【答案】B【解析】抽烟时，烟雾会在空气中发生扩散现象，烟雾中的有害物质分子在空气中运动，从而使抽烟者周围的人们也会吸入烟雾，造成被动吸烟，所以选项B合题意．3.【答案】C【解析】A原来带正电，用金属棒将AB连接起来，连接的瞬间，B上带负电的电子转移到A上，使B带上正电荷．4.【答案】B【解析】将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，故A、C、D错误，B正确．5.【答案】C【解析】收音机接收到的是各种频率的电磁波，调谐器的作用就是从中选出带有声音信号的特定频率的高频率振荡电流．故选C.6.【答案】C【解析】假设磁体不动，导线运动，则有：根据右手螺旋定则可知，通电导线左边的磁场斜向下，而右边的磁场是斜向上，那么在导线两侧取两小段，根据左手定则可知，左边一小段所受的安培力方向垂直纸面向里，右侧一小段所受安培力的方向垂直纸面向外，从上往下看，知导线顺时针转动，当转动90度时，导线所受的安培力方向向上，所以导线的运动情况为，顺时针转动，同时上升．如今导线不动，磁体运动，根据相对运动，则有磁体逆时针转动(从上向下看)，即N极向纸外转动，S级向纸内转动．故C正确，ABD错误；7.【答案】C【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故A错误，C正确．BD、使用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，所以测电笔与手接触的部分是导体，故BD错误．8.【答案】D【解析】比热容是物质的一种属性，每种物质都有自己的比热容，比热容的大小与物体质量的大小、温度高低、吸收或放出热量的多少均无关．比热的公式c＝是由热量的计算公式Q＝cm(t－t0)变形而来，可以利用它计算物质的比热容．9.【答案】D【解析】飘在空中的尘埃是固体小颗粒，比分子要大得多，是由许多分子组成的．10.【答案】D【解析】热机的效率是指热机用来做有用功的能量与燃料完全燃烧放出的能量之比．比值越大，热机的效率越高．A项，功率是表示物体做功快慢的物理量，与热机的效率是完全不同的概念，故A错误；B项，做功的多少与功率和做功时间的长短有关，与效率无关，故B错误；C项，耗油量的多少不仅与工作的时间有关，还与功率有关，与效率没有直接关系，故C错误；D项，热机的效率是指热机用来做有用功的能量与燃料完全燃烧放出的能量之比，因此，在消耗等质量的柴油时，甲的效率高，所以做的有用功多一些，故D正确．11.【答案】A【解析】由于在家庭电路中，开关接在火线和用电器之间，两孔插座左孔接零线，右孔接火线．所以分析如图所示家庭电路可知，a是火线，b是零线．12.【答案】A【解析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和延时开关同时控制一盏灯，同时符合当天色较暗时光控开关就自动闭合内部的延时开关4小时后能自动断开，所以两个开关和灯泡应该是串联的．A.光控开关、延时开关和电灯是串联的，光控开关、延时开关同时闭合时电路形成通路，电灯发光，符合题意；B.光控开关和声控开关是并联的，光暗到一定程度时都能使电灯发光，但4小时后不能自动断开，不符合题意；C.当光控开关闭合时，电灯被短路，电灯不亮，不符合题意；D.当延时开关闭合时，电灯被短路，电灯不亮，不符合题意．13.【答案】D【解析】C是用毛皮摩擦过的橡胶棒，故C带负电，当靠近A小球是，相互吸引，即说明A可能带正电，可能不带电；C靠近B时，发现排斥，即说明B 一定带负电，故将AB靠近时，AB吸引，B一定是带电的，故A可能带正电，也可能不带电，故选D．14.【答案】B【解析】由题意可知，图甲中，虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，这说明气体分子在不停地做无规则运动，最有说服力；图乙中，密度大的二氧化氮气体在上方，抽去玻璃板后，由于重力的作用，二氧化氮气体会向下运动，所以不能完全说明气体分子在不停地做无规则运动，最不合理；图丙中，瓶子水平放置，抽开隔板，气体可以自由运动，互相进入对方，能说明气体分子在不停地做无规则运动，但与甲相比，仍不够典型．综上所述，最合理的是甲图，最不合理的是乙图．15.【答案】A【解析】A、甲图是研究导体在磁场中做切割磁感线运动，是电磁感应的实验装置，故A正确；BC、乙图是电动机的原理图，闭合开关后，可实现将电能转化为机械能，故BC错误；D、甲图时发电机原理图，是机械能转化为电能，故D错误．16.【答案】铜丝铁丝【解析】保险丝用电阻率大、熔点低的铅锑合金制成，在其他条件相同的情况下，铜丝或铁丝的电阻较小，产生的热量较少，同时铜或铁的熔点又较高，所以在电路出现电流过大的故障时不易熔断，起不到及时切断电路的保护作用．所以，家庭电路中千万不要用铜丝或铁丝代替保险丝．17.【答案】30203【解析】因串联电路中各处的电流相等，所以两只电阻串联时，电路中的最大电流I＝I乙＝1 A，因串联电路中总电压等于各分电压之和，所以，由I＝可得，两端允许加的最大电压：U＝IR甲＋IR乙＝1 A×10 Ω＋1 A×20 Ω＝30 V；由I＝可知，电阻两端允许所加的最大电压：U甲＝I甲R甲＝3 A×10 Ω＝30 V，U乙＝I乙R乙＝1 A×20 Ω＝20 V，因并联电路中各支路两端的电压相等，所以两只电阻并联时，电路中的最大电压U′＝U甲＝U乙＝20 V，并联电路中干路电流等于各支路电流之和，所以干路最大电流：I＝I甲＋I乙＝＋＝＋＝3 A.18.【答案】热值 4.2×108【解析】(1)在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；(2)1 kg煤气气完全燃烧放出的热量：Q放＝mq＝1 kg×4.2×107J/kg＝4.2×107J,1 kg“可燃冰”完全燃烧放出的热量：Q放′＝Q放×10＝4.2×107J×10＝4.2×108J.19.【答案】（1）3；A、B；滑动变阻器允许通过的最大电流值为2A；（3）串；一．【解析】要把有3个接线柱的滑动变阻器接入电路中两个接线柱，则有3种有效的接法，当把AB接入时，电阻阻值为20Ω，是滑动变阻器的最大阻值．2A是允许通过滑动变阻器的最大电流值．（2）连线如图所示（3）再用一根导线把电流表串联入电路，即可测电路中的电流．20.【答案】（1）不同；（2）断开；（3）不正确；电压表的正负接线柱接反了；（4）合理；实验时有误差．【解析】（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）为防止发生短路，拆接电路时开关必须断开；（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反；（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的；因为虽然实验数据存在差异，在每一组的电源是不同的情况下，依照每一组的测量数据之间仍然可以得出串联电路两端的电压等于各部分电压之和的规律．21.【答案】（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器；（4）【解析】（1）连接实验电路要注意：A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；本题选择没有必要的，即错误的，故选C．（2）在串联电路中开关控制整个电路，即控制所有的用电器．（3）在并联电路中支路开关只控制该支路的用电器．（4）下图中灯L1与L2并联，其中S1控制L1所在的支路，S2控制L2所在的支路，根据实物图作出电路图，电路图如图所示：22.【答案】解：(1)电源电压大于电铃的额定电压，为使电铃正常工作，应给电铃串联一个分压电阻，电路图如图所示．(2)电铃正常工作时，U电铃＝6 V，电路中的电流：I＝I电铃＝＝＝0.6 A，因为I＝，串联电阻两端的电压：UR＝U－U电铃＝9 V－6 V＝3 V，串联电阻的阻值：R＝＝＝5 Ω.答：(1)电路图如图所示：(2)应该串联一个5 Ω的电阻【解析】(1)电源电压大于电铃的额定电压，为使电铃正常工作，应给电铃串联一个分压电阻．(2)由欧姆定律求出电铃正常工作时的电流，由串联电路特点求出电铃正常工作时串联电阻电压，然后由欧姆定律求出串联电阻阻值．23.【答案】(1)视频输出音频输出视频输入音频输入(2)【解析】(2)在连线时应将音频与音频相连，视频与视频相连；注意音频分左右声，L为左声道，R为右声道．24.【答案】(1)25(2)利用5个20 Ω的电阻串联即可得出一个100 Ω的电阻(3)电阻串联的总电阻等于各串联电阻阻值之和(4)证明：在串联电路中电压关系：总电压等于各分电压之和，即U＝U1＋U2＋…；由I＝可得U＝IR，所以，IR＝I1R1＋I2R2＋…；已知串联电路中电流关系：电流处处相等，即I＝I1＝I2＝…；所以，R＝R1＋R2＋….【解析】根据用一个8 Ω的电阻代替串联的3 Ω和5 Ω的电阻可知：(1)由于15 Ω＋10 Ω＝25 Ω可知：可以用25 Ω的电阻去替换串联的15 Ω和10 Ω的两个电阻．(2)n＝＝5，所以，利用5个20 Ω的电阻串联即可(3)由上述内容我们可以看出：电阻串联的总电阻(等效电阻)与串联的各个电阻的关系是电阻串联的总电阻等于各串联电阻阻值之和．(4)证明：在串联电路中电压关系：总电压等于各分电压之和，即U＝U1＋U2＋…；由I＝可得U＝IR，所以，IR＝I1R1＋I2R2＋…；已知串联电路中电流关系：电流处处相等，即I＝I1＝I2＝…；所以，R＝R1＋R2＋….25.【答案】解：(1)汽车以120 km/h速度匀速运动时，1 min中内做的有用功：W有用＝Pt＝82.8×103W×60 s＝4.968×106J；(2)1 min内汽油燃烧释放的热量：Q放＝mq＝ρVq＝1.3 kg/m3×4.6×107J/kg＝8.28×103J；(3)发动机的效率：η＝×100%＝×100%＝25%.答：(1)汽车1 min内做的有用功是4.968×105J；(2)燃料完全燃烧放出的热量是8.28×103J；(3)发动机的效率是25%.【解析】(1)已知发动机的最大功率，直接根据W＝Pt即可求出汽车1 min内做的有用功；(2)根据m＝ρv算出燃气的质量，然后根据空燃比算出汽油的质量，再利用放热公式求出燃料放出的热量；(3)发动机的效率是有用功跟汽油燃烧释放热量的比值．26.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．27.【答案】解：(1)由电路图可知，闭合S1，断开S2时，电路为R2的简单电路，电流表测电路中的电流，根据欧姆定律，电流表的示数：I2＝＝＝0.4 A；(2)闭合S1、S2时，两电阻并联，并联电路中干路电流等于各支路电流之和，I1＝I－I2＝0.6 A－0.4 A＝0.2 A，并联电路各支路两端的电压相等，R1＝＝＝30 Ω.答：(1)闭合S1，断开S2，电流表的示数是0.4 A；(2)闭合S1、S2，电流表的示数变为0.6 A，则通过R1的电流是0.2 A；R1的阻值是30 Ω.【解析】(1)由电路图可知，闭合S1，断开S2时，电路为R2的简单电路，电流表测电路中的电流，根据欧姆定律求出其大小；(2)闭合S1、S2时，两电阻并联，根据并联电路的特点可知通过R1的电流，再根据并联电路的电压特点和欧姆定律求出R1的电阻．。
新人教版九年级物理各章节测试题(共20套)
新人教版九年级物理各章节测试（共20套）第十三章内能（一）一、选择题（每题3分，共54分）1、将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味。
厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是A．在炒肉片过程中，肉片的温度升高，内能增加B．在炒肉片过程中，肉片内能增加主要通过做功实现的C．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发D．附近能闻到肉香体现了分子在不停地做无规则的运动2、如图是某物质加热时温度随时间变化的图象．下列对图象的分析中正确的是A．0～t1时间内该物质一定是固体B．T2一定是物质的沸点C．0～t1时间内物质的分子热运动加剧D．t1～t2时间内物质的温度不变内能不变3、分别在冷水和热水中同时注入一滴墨水，5s后的现象如图所示，该现象说明A.只有热水的分子在做热运动B.热水有内能，冷水没有内能C.温度越高，分子运动越剧烈D.扩散只能在液体中发生，不能在气体、固体中发生4、关于热现象，以下说法中正确的是A.物体的机械能和物体的内能是同种形式的能，都与物体的机械运动和分子热运动以及分子间的相互作用情况有关B.铁丝很难被拉断，说明分子之间只存在引力C.分子之间存在着相互作用的引力和斥力D.扩散现象只能说明分子是运动的，不能说明分子之间存在空隙5、下列说法错误的是A．小强的爸爸已经发誓戒烟很久了，小强的妈妈出差回家闻了闻被子，小强爸不得不承认吸过几口，这是分子热运动保留了证据B．打气筒的活塞处于中部位置时，封住出气口，发现压缩气体很费劲，说明分子间存在引力，外抽活塞使气体体积增大也很费劲，说明分子间存在斥力C．水面上漂着一块木板，双手水平提起木板，木板离水时特别费劲，离水后很轻松，“费劲”主要是因为木板离水时分子引力的作用D．小时候我们吹过的肥皂泡泡，弹性好不易破，主要是分子引力起了作用6、分子很小，看不见摸不着，但我们可以通过一些直接感知的现象经过合理的推测来认识分子，下列推测既合理又符合事实的是A．现象：花香扑鼻；推测：分子在做无规则运动B．现象：空气中沙尘飞舞；推测：分子在做无规则运动C．现象：注射器内的水很难被压缩；推测：水分子之间没有间隙D．现象：磁铁上吸住了很多铁屑；推测：分子之间存在引力作用7、关于热量、温度、内能之间的关系，下列说法正确的是A．物体温度不变，一定没有吸热 B．物体吸收热量，温度一定升高C．物体温度升高，内能一定增加D．物体温度升高，一定吸收热量8、爆米花是将玉米放入密闭的铁锅内，边加热边翻动一段时间后，当铁锅突然打开时，随着“砰”的一声，玉米变成玉米花．下列说法正确的是A．玉米粒主要通过翻动铁锅对其做功，使其内能增加B．玉米粒主要通过与铁锅间的热传递，使其内能增加C．玉米粒内水份受热膨胀对粒壳做功爆开，内能不变D．玉米粒内水份受热膨胀对粒壳做功爆开，内能增加9、山东气象台每天都会发布我省主要城市的天气预报，下表列出的是2013年4月23日内陆城市济南和沿海城市青岛两地的气温情况。

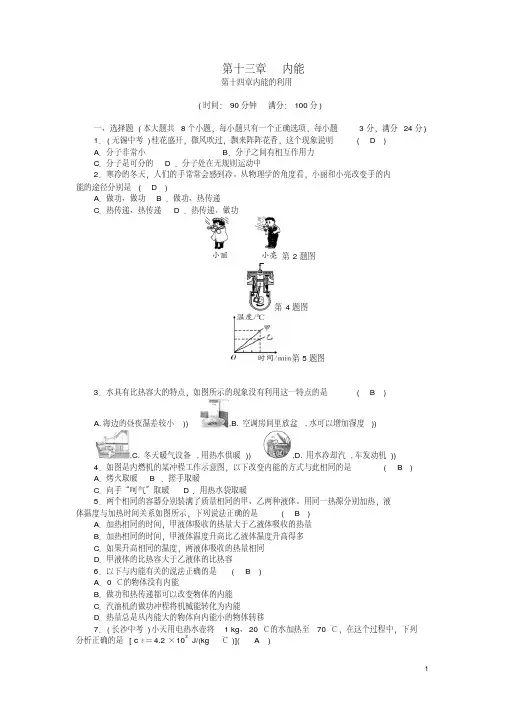

九年级物理全册第13_14章单元综合测试题(新版)新人教版【含答案】
第十三章内能第十四章内能的利用(时间：90分钟满分：100分)一、选择题(本大题共8个小题，每小题只有一个正确选项，每小题3分，满分24分)1．(无锡中考)桂花盛开，微风吹过，飘来阵阵花香，这个现象说明( D)A．分子非常小B．分子之间有相互作用力C．分子是可分的 D．分子处在无规则运动中2．寒冷的冬天，人们的手常常会感到冷。
从物理学的角度看，小丽和小亮改变手的内能的途径分别是( D)A．做功、做功 B．做功、热传递C．热传递、热传递 D．热传递、做功第2题图第4题图第5题图3．水具有比热容大的特点，如图所示的现象没有利用这一特点的是( B)A.海边的昼夜温差较小)) ,B.空调房间里放盆,水可以增加湿度)),C.冬天暖气设备,用热水供暖)) ,D.用水冷却汽,车发动机)) 4．如图是内燃机的某冲程工作示意图，以下改变内能的方式与此相同的是( B) A．烤火取暖 B．搓手取暖C．向手“呵气”取暖 D．用热水袋取暖5．两个相同的容器分别装满了质量相同的甲、乙两种液体。
用同一热源分别加热，液体温度与加热时间关系如图所示，下列说法正确的是( B)A．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量B．加热相同的时间，甲液体温度升高比乙液体温度升高得多C．如果升高相同的温度，两液体吸收的热量相同D．甲液体的比热容大于乙液体的比热容6．以下与内能有关的说法正确的是( B)A．0 ℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体转移7．(长沙中考)小天用电热水壶将 1 kg、20 ℃的水加热至70 ℃，在这个过程中，下列分析正确的是[c水＝4.2×103J/(kg·℃)]( A)1。
初中物理(新人教版)九年级全一册同步测试：热机的效率(同步测试)【含答案及解析】
第2节热机的效率知能演练提升能力提升1.一杯酒精用掉一半,剩下的酒精的质量、密度、比热容和热值的情况是()A.质量、密度、比热容和热值不变B.质量和密度变为原来的一半,比热容和热值不变C.质量和热值变为原来的一半,密度和比热容不变D.质量变为原来的一半,密度、比热容和热值不变2.发射卫星的火箭常使用液态氢作为燃料,主要是因为液态氢具有()A.较小的密度B.较大的比热容C.较低的沸点D.较高的热值3.下图为内燃机的能流图,则内燃机的效率可表示为()A.η=E1+E2+E3+E4E×100%B.η=E2E×100%C.η=E1+E3+E4E×100%D.η=E1E ×100%4.为了节约能源,需要提高热机的效率,下列措施不能提高热机效率的是()A.让燃料与空气混合充分,使燃料燃烧得比较完全B.在设计与制造热机时要不断改进与创新,以减少能量的损失C.尽量减少热机内部各部件间的摩擦D.尽量增加热机的工作时间5.利用如图所示的装置,运用控制变量法,通过观察现象即可比较酒精和碎纸热值的大小,为完成实验,要求()A.酒精和碎纸的质量相同,两只烧杯内水的质量相同B.酒精和碎纸的质量不同,两只烧杯内水的质量不同C.酒精和碎纸的质量相同,两只烧杯内水的质量不同D.酒精和碎纸的质量不同,两只烧杯内水的质量相同6.用煤气灶把2 kg,初温为30 ℃的水烧到 80 ℃,消耗了20 g煤气,已知水的比热容是4.2×103 J/(kg·℃),煤气的热值为4.2×107 J/kg,则水吸收的热量为J,煤气完全燃烧放出的热量为J,煤气灶烧水的效率为%。
7.太阳能是一种清洁能源。
某太阳能热水器每天能使500 kg的水温度升高30 ℃,那么这些水吸收的热量为 J,这些热量相当于完全燃烧m3的天然气放出的热量。
[天然气的热值取4.2×107 J/m3,水的比热容c=4.2×103 J/(kg·℃)]★8.木柴、焦炭、木炭等都是常用的燃料,取不同质量的这三种物质分别进行完全燃烧,(1)从表中的数据可以得到,相同质量的不同燃料,它们完全燃烧所释放的热量是的;对于同一种燃料,质量越大,完全燃烧所释放的热量越。
人教版九年级物理全一册 综合测试卷(Word版有答案)
人教版九年级物理全一册综合测试卷一、选择题（本大题共16个小题，共35分.1～13小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；14～16小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）1.下列关于科学家与其在物理学上的重大成果的描述错误的是（）A.法拉第首先发现了电与磁之间的联系B.中国古代人发明了“司南”，认识到了利用磁石能确定地理方位C.欧姆通过实验归纳出了电流与电压、电阻之间的关系D.焦耳精确测定了电流产生的热量跟电流、电阻及时间的关系2.下列说法中不正确的是（）A.固体很难被压缩，是由于分子间存在斥力B.水和酒精升高相同的温度，水吸收的热量较多C.用干手器吹出的热风吹刚洗过的手，可以加快手上的水蒸发D.打开酒精瓶的瓶塞后，教室里弥漫着酒精味，这说明酒精分子在不停地运动3.下列有关声和电磁波的说法正确的是（）A.我国自行研制的北斗卫星导航系统传递信息是利用电磁波B.微波炉内的微波是一种波长很长，频率很低的电磁波C.声和电磁波传播都需要介质D.电磁波的传播速度比超声波的速度慢4.关于家庭电路与安全用电，下列说法正确的是（）A.发现家用电器或电线着火时，应先切断电源后救火B.家庭电路中空气开关跳闸，一定是由于电路短路引起的C.开关的塑料外壳是不导电的，用湿手拨动开关不可能触电D.用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体5.关于电与磁的有关知识，下列说法中正确的是（）A.导体周围一定存在着磁场B.地磁场的磁感线是真实存在的C.发电机是利用电磁感应原理工作的D.通电螺线管的磁场强弱只与电流大小有关6.关于能量的转移和转化，下列判断正确的是（）A.热量可以从高温物体转移到低温物体B.能量转移和转化没有方向性C.电取暖器辐射到房间里的热量可以再利用D.汽车由于刹车散失的热量可以再自动地用来驱动汽车7.如图，将带正电的玻璃棒与不带电的验电器金属球接触后，验电器也会带上正电，是因为（）A.玻璃棒上的正电荷转移了一些到验电器上B.玻璃棒上的电子转移了一些到验电器上C.验电器上的电子转移了一些到玻璃棒上D.玻璃棒与验电器之间没有发生电子的转移8.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A.灯L1与开关S均开路B.灯L2与开关S均开路C.灯L1与开关S均短路D.灯L2与开关S均短路9.如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）A.图甲，厚玻璃筒内的空气被压缩时，空气的内能减少B.图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C.图丙，试管内的水蒸气推动塞子冲出时，水蒸气的内能减少D.图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大10.为避免超高车辆闯入隧道造成事故，小欢设计了警示电路，使用时闭合开关S，导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆.灯和电动机中，即使其中之一断路，另一个也能正常工作.下列电路中符合要求的是（）A B C D11.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A.AB段电阻大，电流小B.CD段电阻大，电流大C.AB段电阻大，电流与CD段相等D.CD段电阻大，电流与AB段相等12.如图所示，在四个相同水槽中盛有质量和温度均相同的纯水，现将阻值为R1、R2的电阻丝（R1＜R2）分别按图中的四种方式连接放入水槽，并接入相同电源.通电相同时间后，水温最高的是（）13.在如图所示电路中，已知电源电压为6 V且不变，R1＝10 Ω，R2最大阻值为20 Ω，那么闭合开关，移动滑动变阻器，电压表的示数变化范围是（）A.0～6 VB.2～6 VC.0～2 VD.3～6 V14.两定值电阻甲、乙的电流与电压关系图象如图所示，现在将甲和乙并联后接在电压为3 V的电源两端.下列分析错误的是（）A.甲的电阻是乙的电阻的两倍B.甲的电压是乙的电压的两倍C.流过甲的电流是流过乙的两倍D.流过乙的电流是流过甲的两倍15.如图所示的四个装置可以用来演示物理现象或原理，下列表述不正确的是（）,甲) ,乙) ,丙) ,丁)A.图甲可以用来演示电磁感应现象B.图乙可以用来演示电动机原理C.图丙可以用来演示发电机原理D.图丁可以用来演示电磁铁磁性强弱与线圈匝数的关系16.如图所示，电源电压保持不变，R1、R3为定值电阻，R2为滑动变阻器.下列说法正确的是（）A.闭合S，断开S1和S2，让P缓慢向右滑动，电流表A示数变小，电压表V示数变小B.先闭合S，断开S1、S2，保持P在a处不动，再闭合S2后，A表和V表示数均不变C.先闭合S，断开S1、S2，保持P在a处不动，再闭合S2后，A表和V表示数将变大D.先闭合S，断开S1、S2，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数二、填空及简答题（本大题共10个小题，每空1分，共25分）17.如图是我国发射的“玉兔号”月面巡视器，工作时所需能量由太阳能电池板来提供，可以实现移动、转弯、探测等多种功能.回答下列问题：（1）问题：“玉兔号”与地面间是通过什么进行信息传递的？回答：Ｗ.（2）请从能量的角度提出一个问题并回答.问题：？回答：Ｗ.18.如图所示，老师将废弃灯泡的玻璃外壳小心打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与一盏“220 V40 W”的灯泡串联接入家庭电路中，此时灯泡不能发光.然后用酒精灯加热玻璃芯，当玻璃芯发黄变红时，灯泡能发光.这个实验说明常温下的玻璃是，高温下的玻璃变成了Ｗ.某些物质在温度极低时，电阻会变成零，这就是现象.19.将一个底部封闭的薄壁金属管固定在支架上，管中装一些酒精，然后用塞子塞紧管口.把一根橡皮条缠在管子上并迅速来回拉动，很快会观察到塞子被酒精蒸汽顶出（如图所示）.这是通过的方式使金属管壁的温度升高的，酒精蒸汽将塞子顶出时，酒精蒸汽的能转化成塞子的能，该过程与内燃机的冲程原理相同.20.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为，L2两端的电压为.21.下水井盖的丢失给人们出行带来了安全隐患.为提示路人注意安全，小明设计了如图所示的电路.当井盖丢失时，灯泡发光报警.当电磁铁的线圈中有电流通过时，继电器的动触点与（填“上”或“下”）静触点接触，电磁铁的上端是极.22.如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是、乙表是（填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是.23.“可燃冰”是天然气和水在低温高压下形成的固态物质，是一种新型能源.“可燃冰”属于（填“可再生能源”或“不可再生能源”）.同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；若以10倍的关系粗略计算，1 kg“可燃冰”完全燃烧放出的热量可以将kg的水从20 ℃加热至60 ℃.[q煤气＝4.2×107 J/kg，c水＝4.2×103 J/（kg·℃）]24.三孔插座的地线是为了确保家用电器的部分安全接地；如图所示为一只家用电能表，若将一用电器单独接入该电路，通电6 min电能表表盘转过了250转，该用电器的实际功率为.25.如图甲所示，电源电压恒为6 V，滑动变阻器的最大阻值为50 Ω，电流在0.1～0.4 A 之间时电子元件均能正常工作.若通过此电子元件的电流与其两端电压的关系如图乙所示，为使电子元件处于正常工作状态，滑动变阻器接入电路的最大阻值为Ω；在电子元件处于正常工作状态的情况下，电路消耗的最大功率为W.26.小佑收集了很多材料和长度都相同但粗细不同的铅笔芯.如图所示是他用身边的器材自制的简易调光灯电路.闭合开关，夹子A向右移动的过程中灯泡亮度（填“变亮”“变暗”或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更（填“粗”或“细”）的铅笔芯来做实验.三、实验探究题（本大题共4个小题，第27小题3分，第28小题4分，第29小题5分，第30小题8分，共20分）27.制作油量表，观测油箱内油面高度的变化.（1）如图所示，当油箱中的油量减少时，油面会下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向移动，从而改变电路中的电流.油量表由改装而成.（2）电路中串联一个定值电阻的作用是.28.为了探究物体温度升高时吸收热量的多少与哪些因素有关，实验室中准备了以下仪器：两个规格相同的电加热器、两个相同的烧杯、两支温度计、手表、铁架台、火柴、适量的水和煤油.（1）为了完成实验，还需要的仪器有.（2）实验中通过来确定吸收热量的多少.（3）某小组实验中记录了实验数据（见表），分析第1、2次或第3、4次实验数据可得出结论：；分析第1、3次或第2、4次实验数据可看出：质量相同的不同物质升高相同的温度，吸收的热量与物质的有关.29.“探究电流与电阻的关系”的实验中，已知电源电压恒为4.5 V，滑动变阻器规格为“20 Ω 1 A”，可供选择的定值电阻的阻值为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω和30 Ω.（1）某同学连接的实物电路如图甲所示，其中有一根导线连接是错误的，请在图中将这根导线打上“×”，并补画出正确的连线.（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是.（3）电路连接正确后，先用5 Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为A；再将5 Ω的定值电阻换成10 Ω的定值电阻进行实验，移动滑片直至电压表示数为V，并记录电流表的示数.【拓展】该同学还想多测几组数据，但他不能选用阻值是和的电阻.30.某实验小组的同学用图甲所示器材测量小灯泡的电功率，待测小灯泡L的额定电压为3.8 V，额定功率小于1 W，电源电压恒为6 V，滑动变阻器R的规格为“20 Ω 1 A”，图甲所示是该实验小组没有连接完整的电路.（1）请你用笔画线代替导线，在图甲中把电路连接完整.（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因可能是.A.电流表内部断路了B.灯泡的灯丝断了C.灯座内部出现短路D.滑动变阻器的电阻线断了（3）排除故障后，通过正确操作，使灯泡正常发光时，电流表示数如图乙所示，其值为A，小灯泡的额定功率为W.（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向（填“左”或“右”）端滑动.（5）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要由于所测（填“电压”或“电流”）值偏大导致所测小灯泡电功率偏大.【拓展】测量小灯泡的电功率（填“需要”或“不需要”）多次测量求平均值，原因是.四、计算应用题（本大题共2个小题，第31小题8分，第32小题12分，共20分）31.自动饮水机已经普遍用于车站、学校等公共场所，它的简化电路图如图所示，电热丝电阻分别为R1、R2.已知水的密度ρ水＝1.0×103 kg/m3，水的比热容c水＝4.2×103 J/（kg·℃）.请根据说明书提供的信息计算：饮水机参数热水温度：≥90 ℃热胆容积：2 L加热额定功率：1 000 W保温额定功率：40 W额定电压：220 V频率：50 Hz（1）开关S1断开时，饮水机处于（填“加热”或“保温”）状态.（2）如果饮水机处在“加热”状态正常工作时，电热丝所产生的热量有80%被水吸收，饮水机的热胆装满水，将水由20 ℃加热到90 ℃，需用多长时间？（3）电阻丝R1的阻值.32.如图（a）所示，电源电压为18 V保持不变，定值电阻R1的阻值为10 Ω，滑动变阻器R2标有“150 Ω 1 A”字样，电压表V1和电压表V2的表盘及电流表的表盘如图（b）所示.闭合开关S后，电流表示数为0.5 A.求：（1）电压表V1的示数.（2）电阻R2接入电路的阻值.（3）要求：选择适当的量程，闭合开关后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大.①满足上述要求，计算出可以替换R1的定值电阻R0.②满足上述要求，电路消耗的最大电功率和最小电功率.综合测试答案一、选择题（本大题共16个小题，共35分.1～13小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；14～16小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）1.下列关于科学家与其在物理学上的重大成果的描述错误的是（A）A.法拉第首先发现了电与磁之间的联系B.中国古代人发明了“司南”，认识到了利用磁石能确定地理方位C.欧姆通过实验归纳出了电流与电压、电阻之间的关系D.焦耳精确测定了电流产生的热量跟电流、电阻及时间的关系2.下列说法中不正确的是（B）A.固体很难被压缩，是由于分子间存在斥力B.水和酒精升高相同的温度，水吸收的热量较多C.用干手器吹出的热风吹刚洗过的手，可以加快手上的水蒸发D.打开酒精瓶的瓶塞后，教室里弥漫着酒精味，这说明酒精分子在不停地运动3.下列有关声和电磁波的说法正确的是（A）A.我国自行研制的北斗卫星导航系统传递信息是利用电磁波B.微波炉内的微波是一种波长很长，频率很低的电磁波C.声和电磁波传播都需要介质D.电磁波的传播速度比超声波的速度慢4.关于家庭电路与安全用电，下列说法正确的是（A）A.发现家用电器或电线着火时，应先切断电源后救火B.家庭电路中空气开关跳闸，一定是由于电路短路引起的C.开关的塑料外壳是不导电的，用湿手拨动开关不可能触电D.用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体5.关于电与磁的有关知识，下列说法中正确的是（C）A.导体周围一定存在着磁场B.地磁场的磁感线是真实存在的C.发电机是利用电磁感应原理工作的D.通电螺线管的磁场强弱只与电流大小有关6.关于能量的转移和转化，下列判断正确的是（A）A.热量可以从高温物体转移到低温物体B.能量转移和转化没有方向性C.电取暖器辐射到房间里的热量可以再利用D.汽车由于刹车散失的热量可以再自动地用来驱动汽车7.如图，将带正电的玻璃棒与不带电的验电器金属球接触后，验电器也会带上正电，是因为（C）A.玻璃棒上的正电荷转移了一些到验电器上B.玻璃棒上的电子转移了一些到验电器上C.验电器上的电子转移了一些到玻璃棒上D.玻璃棒与验电器之间没有发生电子的转移8.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（B）A.灯L1与开关S均开路B.灯L2与开关S均开路C.灯L1与开关S均短路D.灯L2与开关S均短路9.如图所示，对于图片中所描述的物理过程，下列分析中正确的是（C）A.图甲，厚玻璃筒内的空气被压缩时，空气的内能减少B.图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C.图丙，试管内的水蒸气推动塞子冲出时，水蒸气的内能减少D.图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大10.为避免超高车辆闯入隧道造成事故，小欢设计了警示电路，使用时闭合开关S，导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆.灯和电动机中，即使其中之一断路，另一个也能正常工作.下列电路中符合要求的是（C）A B C D11.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（C）A.AB段电阻大，电流小B.CD段电阻大，电流大C.AB段电阻大，电流与CD段相等D.CD段电阻大，电流与AB段相等12.如图所示，在四个相同水槽中盛有质量和温度均相同的纯水，现将阻值为R1、R2的电阻丝（R1＜R2）分别按图中的四种方式连接放入水槽，并接入相同电源.通电相同时间后，水温最高的是（D）13.在如图所示电路中，已知电源电压为6 V且不变，R1＝10 Ω，R2最大阻值为20 Ω，那么闭合开关，移动滑动变阻器，电压表的示数变化范围是（B）A.0～6 VB.2～6 VC.0～2 VD.3～6 V14.两定值电阻甲、乙的电流与电压关系图象如图所示，现在将甲和乙并联后接在电压为3 V的电源两端.下列分析错误的是（ABD）A.甲的电阻是乙的电阻的两倍B.甲的电压是乙的电压的两倍C.流过甲的电流是流过乙的两倍D.流过乙的电流是流过甲的两倍15.如图所示的四个装置可以用来演示物理现象或原理，下列表述不正确的是（ABC）,甲) ,乙) ,丙) ,丁)A.图甲可以用来演示电磁感应现象B.图乙可以用来演示电动机原理C.图丙可以用来演示发电机原理D.图丁可以用来演示电磁铁磁性强弱与线圈匝数的关系16.如图所示，电源电压保持不变，R1、R3为定值电阻，R2为滑动变阻器.下列说法正确的是（AB）A.闭合S，断开S1和S2，让P缓慢向右滑动，电流表A示数变小，电压表V示数变小B.先闭合S，断开S1、S2，保持P在a处不动，再闭合S2后，A表和V表示数均不变C.先闭合S，断开S1、S2，保持P在a处不动，再闭合S2后，A表和V表示数将变大D.先闭合S，断开S1、S2，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数二、填空及简答题（本大题共10个小题，每空1分，共25分）17.如图是我国发射的“玉兔号”月面巡视器，工作时所需能量由太阳能电池板来提供，可以实现移动、转弯、探测等多种功能.回答下列问题：（1）问题：“玉兔号”与地面间是通过什么进行信息传递的？回答：电磁波Ｗ.（2）请从能量的角度提出一个问题并回答.问题：太阳能电池板工作时能量是如何转化的？回答：太阳能转化为电能Ｗ.18.如图所示，老师将废弃灯泡的玻璃外壳小心打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与一盏“220 V40 W”的灯泡串联接入家庭电路中，此时灯泡不能发光.然后用酒精灯加热玻璃芯，当玻璃芯发黄变红时，灯泡能发光.这个实验说明常温下的玻璃是绝缘体，高温下的玻璃变成了导体Ｗ.某些物质在温度极低时，电阻会变成零，这就是超导现象.19.将一个底部封闭的薄壁金属管固定在支架上，管中装一些酒精，然后用塞子塞紧管口.把一根橡皮条缠在管子上并迅速来回拉动，很快会观察到塞子被酒精蒸汽顶出（如图所示）.这是通过做功的方式使金属管壁的温度升高的，酒精蒸汽将塞子顶出时，酒精蒸汽的内能转化成塞子的机械能，该过程与内燃机的做功冲程原理相同.20.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为 4 V，L2两端的电压为 2 V.21.下水井盖的丢失给人们出行带来了安全隐患.为提示路人注意安全，小明设计了如图所示的电路.当井盖丢失时，灯泡发光报警.当电磁铁的线圈中有电流通过时，继电器的动触点与下（填“上”或“下”）静触点接触，电磁铁的上端是N极.22.如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是电压表、乙表是电流表（填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是L1.23.“可燃冰”是天然气和水在低温高压下形成的固态物质，是一种新型能源.“可燃冰”属于不可再生能源（填“可再生能源”或“不可再生能源”）.同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；若以10倍的关系粗略计算，1 kg“可燃冰”完全燃烧放出的热量可以将 2 500kg的水从20 ℃加热至60 ℃.[q煤气＝4.2×107 J/kg，c水＝4.2×103 J/（kg·℃）]24.三孔插座的地线是为了确保家用电器的金属外壳部分安全接地；如图所示为一只家用电能表，若将一用电器单独接入该电路，通电6 min电能表表盘转过了250转，该用电器的实际功率为 1 kW.25.如图甲所示，电源电压恒为6 V，滑动变阻器的最大阻值为50 Ω，电流在0.1～0.4 A 之间时电子元件均能正常工作.若通过此电子元件的电流与其两端电压的关系如图乙所示，为使电子元件处于正常工作状态，滑动变阻器接入电路的最大阻值为40Ω；在电子元件处于正常工作状态的情况下，电路消耗的最大功率为 2.4W.26.小佑收集了很多材料和长度都相同但粗细不同的铅笔芯.如图所示是他用身边的器材自制的简易调光灯电路.闭合开关，夹子A向右移动的过程中灯泡亮度变亮（填“变亮”“变暗”或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更细（填“粗”或“细”）的铅笔芯来做实验.三、实验探究题（本大题共4个小题，第27小题3分，第28小题4分，第29小题5分，第30小题8分，共20分）27.制作油量表，观测油箱内油面高度的变化.（1）如图所示，当油箱中的油量减少时，油面会下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变电路中的电流.油量表由电流表改装而成.（2）电路中串联一个定值电阻的作用是防止电路中的电流过大，保护仪表.28.为了探究物体温度升高时吸收热量的多少与哪些因素有关，实验室中准备了以下仪器：两个规格相同的电加热器、两个相同的烧杯、两支温度计、手表、铁架台、火柴、适量的水和煤油.（1）为了完成实验，还需要的仪器有天平.（2）实验中通过加热时间来确定吸收热量的多少.（3）某小组实验中记录了实验数据（见表），分析第1、2次或第3、4次实验数据可得出结论：同种物质升高相同温度时，吸收的热量与物质的质量有关；分析第1、3次或第2、4次实验数据可看出：质量相同的不同物质升高相同的温度，吸收的热量与物质的种类有关.29.“探究电流与电阻的关系”的实验中，已知电源电压恒为4.5 V，滑动变阻器规格为“20 Ω 1 A”，可供选择的定值电阻的阻值为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω和30 Ω.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合测试题时间：90分钟满分：100分一、选择题(每小题3分，共36分)1．(滨州中考)下列说法不正确的是( C )A．炒菜时，满屋飘香，表明分子在不停地做无规则运动B．用水作为汽车发动机的冷却剂，主要是因为水的比热容较大C．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多D．四冲程汽油机的做功冲程中，内能转化为机械能2．(岳阳中考)把毛皮摩擦过的橡胶棒靠近轻质小球，小球被吸引，则这个小球( D ) A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电3．(南宁中考)某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。
如图所示的四个电路中，符合上述要求的是( D )4．(聊城中考)在家庭电路中，插座、螺口节能灯和开关的连接正确的是( B )5．(北京中考)下列选项中符合安全用电要求的是( B )A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下，用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用6．(绵阳中考)电视机、微波炉等家用电器给我们的生活带来了许多方便，微波炉使用的电磁波波长很短，但比电视机遥控器所用的波长要长些。
下列电磁波成分中波长比电视机遥控器所用波长长的是( D )A．γ射线 B．可见光 C．红外线 D．无线电波7．(黄石中考)下列关于能源与可持续发展及信息的传递的叙述中正确的是( D )A．太阳内部每时每刻都在发生着核裂变释放巨大的核能B．石油是可再生能源C．激光在光导纤维中始终沿直线传播D．黄石交通广播电台的频率是103.3 MHz，广播电台发射的电磁波是靠迅速变化的电流实现的8．(衡阳中考)在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是( B ) A．小磁针甲偏转，小磁针乙不偏转B．小磁针乙偏转，小磁针甲不偏转C．小磁针甲、乙均偏转D．滑动变阻器滑片P从右向左滑动时，通电螺线管的磁性逐渐增强9．(苏州中考)在“探究影响电流热效应的因素”实验中，可通过观察玻璃管中煤油柱的高度变化来比较电阻丝产生热量的多少(如图)。
以下研究中所采用方法与此相同的是( D) A．用水流类比电流来建立电流的概念B．探究导体电阻大小与横截面积的关系时需保持材料和长度不变C．用图象描述电流与电压的关系D．根据小磁针的偏转情况判定电流周围是否存在磁场10．(扬州中考)小明在医院看到一种输液警报器(如图甲)，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是( C )A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端的电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过,第10题图) ,第11题图),第12题图)11．甲、乙两个电阻的UI图线如图所示，若把两个电阻串联在同一电路中，下列说法正确的是( A )A．甲的电阻值小于乙的电阻值 B．通过甲、乙两个电阻的电流之比是2∶1C．甲、乙两个电阻两端电压之比是2∶1 D．甲、乙两个电阻的电功率之比是1∶4 12．(苏州中考)如图甲所示，电源电压保持不变。
闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。
下列叙述正确的是( C )A．电源电压为14 VB．图乙中dc是表示电压表V2的示数随电流表示数变化的图线C．滑片从b点滑到a点的过程中，电路消耗的总功率最大值为45 WD．滑片在a点时，10 s内电阻R消耗的电能为10 J二、填空题(每空1分，共23分)13．(1)(齐齐哈尔中考)如图所示，该汽油机的工作过程是__做功__冲程，此冲程将内能转化为__机械__能。
(2)(贺州中考)已知太阳能热水器内装有质量为m，初始温度为t0的水，阳光照射后，水的温度升高到t1，则热水器内水吸收的热量Q吸＝__c水m(t1－t0)__(水的比热容用c水表示)，这是通过__热传递__的方式改变了水的内能。
14．(攀枝花中考)毛皮与橡胶棒摩擦，橡胶棒由于__得到__电子而带负电；油罐车的下面拖着一条铁链是因为铁是__导体__。
15．新能源的开发来源于物理学的进步，风力发电站工作时，它是将风能转化为__电__能，风能属于__可__(填“可”或“不可”)再生能源。
发电机是利用__电磁感应__原理发电的。
16．(1)(张家界中考)如图所示的电路中，R1大于R2，电源电压保持不变。
当开关S从闭合到断开时，电路中电流表的示数将__增大__，电压表的示数将__增大__(填“增大”“不变”或“减小”)。
(2)(钦州中考)在如图所示的电路中，开关S闭合时，电灯L1和L2是__并__联的，断开开关，电流表的示数__不变__(填“变大”“变小”或“不变”)。
,第16题图(1)) ,第16题图(2)),第17题图)17．如图所示是做电磁铁实验时连接的电路，将滑片P向左移动时，小灯泡中的电流变__小__，电压表的示数将__变大__(填“变大”或“变小”)；电磁铁的磁性将__减弱__，实验中电磁铁的A端为__S__极。
18．(郴州中考)某燃气的热值约为4.2×107J/m3，则0.2 m3的该燃气完全燃烧放出的热量是__8.4×106__J；若放出的热量完全被水吸收，能使40 kg常温的水温度升高__50__℃。
[c水＝4.2×103 J/(kg·℃)]19．手机是我们最常用的通讯工具，手机使用的可充电电池上标有“电压”和“容量”两个重要参数。
容量的单位通常为“毫安时”(符号mA·h)。
小强同学的爸爸使用的可充电电池所标的电压是3.6 V，容量是1 500 mA·h，这种电池一次充电最多可以储存的能量为__19_440__J。
使用该手机充满电一次能够持续通话的实际时间可长达5 h，则该手机在通话状态的放电功率为__1.08__W。
20．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3 A，电压表示数是6 V。
若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2 A，则R1和R2的阻值之比是__2∶1__，电源电压为__6__V。
三、作图题(每小题4分，共8分)21．随州某初中学校物理小组帮地理老师解决了一个难题，地球仪缺乏地仿真功能，物理小组在地球仪内部“暗藏机关”。
如图所示，一节电池，一个开关，一个供绕线的纸筒，一段电阻丝。
画出几匝绕线，在纸筒两端标上磁极，并在地球仪外部画一条磁感线。
22．请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
,第21题图),第21题答图),第22题图),第22题答图)四、实验探究题(第23小题6分，第24小题8分，共14分)23．(东营中考)为研究甲、乙两种密度不同液体的吸热能力，某同学用如图所示两套完全相同的装置进行实验探究，两种液体的质量和初始温度都相同。
(1)选用两套完全相同的装置分别给甲、乙两种液体加热，这样做的目的是__加热相同时间液体吸收的热量相同__。
(2)写出图中的两处错误：__温度计的液泡接触了容器底__、__两种液体的体积相等__。
改正错误后，同时加热，分别记录加热时间和液体温度，数据如表所示：加热时间/min 0 1 2 3 4 5 6甲的温度/℃90 92 94 96 98 98 98乙的温度/℃90 93 96 96 102 102 102(3)加热4分钟后，甲乙两种液体温度均不再升高，原因是__两种液体温度都到达沸点__。
24．(宁夏中考)“测量小灯泡的电功率”的电路如图甲所示，已知小灯泡的额定电压为3.8 V，电源为三节干电池。
(1)答图(1)用笔画线表示导线，根据电路图(图甲)将实物图(图丙)连接起来。
(2)正确连接好电路后，闭合开关S ，灯L 不发光，电压表有示数，电流表无示数，则故障的原因可能是__小灯泡灯丝断了(或小灯泡断路，小灯泡与灯座接触不良等)__。
(3)排除故障后进行实验，测得三组实验数据，请你分析实验记录数据和现象，回答问题。
物理量 次数1 2 3 电压U2.03.84.5 电流I0.26 0.32 亮度逐渐增大 电功率P /W①当电压表示数为 3.8 V 时，电流表示数如图乙所示，此时通过小灯泡灯丝的电流为__0.3__A ，小灯泡消耗的电功率是__1.14__W 。
②请写出此实验表格设计存在的不足之处：__电压、电流没带单位__。
③经多次测量和计算比较，我们发现小灯泡两端的电压与对应电流的比值并不是一个定值，而是变化的，其可能的原因是__小灯泡的灯丝电阻随温度的升高而增大(小灯泡的灯丝电阻随温度的改变而改变)__。
五、综合应用题(第25小题9分，第26小题10分，共19分)25．如图是一种太阳能路灯的电路示意图，光控开关S 白天与a 点接触，太阳能电池板给蓄电池充电；晚上与b 接触，蓄电池给路灯供电。
太阳能电池板在晴天时每天可接收太阳能7.5 kW·h，能使“12 V 30 W”的一盏路灯正常工作5天(路灯平均每天工作10 h)。
求：(1)路灯正常工作时的电阻。
(2)正常工作时每盏路灯每天消耗的电能。
(3)太阳能电池板把光能转化为电能的效率。
解：(1)路灯正常工作时的电阻R ＝U 额2P 额＝（12 V ）230 W＝4.8 Ω。
(2)正常工作时每盏路灯每天消耗的电能W ＝Pt ＝0.03 kW×10 h ＝0.3 kW·h 。
(3)一盏路灯正常工作5天消耗的电能W′＝5W ＝5×0.3 kW·h ＝1.5 kW ，则太阳能电池板把光能转化为电能的效率η＝W′W 总×100%＝1.5 kW·h 7.5 kW·h×100%＝20%。
26．(青岛中考)如图甲所示电路，电源电压保持不变。
小灯泡L 标有“4 V 1.6 W”字样，滑动变阻器R 1的最大阻值为20 Ω，定值电阻R 2＝20 Ω，电流表的量程为0～0.6 A ，电压表的量程为0～3 V 。
请画出该题的各个等效电路图。
