比表面积K值标定完整版.doc
比表面积仪标定原始记录表格
检验：年月日复核：年月日
第页，共页
比表面积仪标定记录
标定日期：
检验项目
温度（℃）
检验方法
《勃氏透气仪》JC/T 956-2014
相对湿度（%）
仪器
设备
水泥比表面积自动测定仪、电子天平
一、试料层体积的标定
序号
未装试样时，充满圆筒的水银质量（g）
装试样后，充满圆筒的水银质量（g）
试验温度下水银的密度（g/cm3）
透气圆筒的试料层体积（cm3）
试料层体积平均值（cm3）
12Biblioteka 二、K值的标定标准粉密度ρ（g/cm3）
标准粉空隙率ε
称取标准粉质量（g）
标准粉比表面积（m2/kg）
标准试样液面降落时间Ts（s）
K值
用标定后的K值测试标准粉比表面积1（m2/kg）
用标定后的K值测试标准粉比表面积2（m2/kg）
用标定后的K值测试标准粉比表面积平均值（m2/kg）
比表面积仪的标定方法
比表面积标定方法①.标准样的处理，将水泥细度和比表面积标淮样在110℃±5℃下烘干1h并在干燥器中冷却至室温②.料筒体积标定（水银排代法）：将穿孔板平放人圆筒内，再放人两片滤纸。
然后用水银注满圆筒，用玻璃片挤压圆筒上口多余的水银，使水银面与圆筒上口平齐，倒出水银称量(m1)，然后取出一片滤纸，在圆筒内加入适量的试样。
再盖上一片滤纸后用捣器压实至试料层规定高度。
取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量( m2)。
圆筒试料层体积按式V=(m1—m2)/ρ水银计算。
试料层体积要重复测定两遍，取平均值，计算精确至0．00l cm3。
③.称取水泥细度和比表面积标准样的质量m0 （g）确定，标准样质量按式m0 =ρV(1 -ε)计算,精确称取至0．00lg。
ρ-水泥细度和比表面积标准样的密度( g/cm3）；V一透气圆筒的试料层体积( cm3)；ε——取0.5。
④.试料层制备,将穿孔板放人透气圆筒的突缘上，用捣棒把一片滤纸放到穿孔板上，边缘放平并压紧。
将准确称取的按本方法②计算的水泥细度和比表面积标准样倒人圆筒，轻敲圆筒的边，使粉煤灰层表面平坦。
再放人一片滤纸，用捣器均匀压实标准样直至捣器的支持环紧紧接触圆筒顶边，旋转捣器1～2圈，慢慢取出捣器。
⑤.透气试验：将装好标准样的圆筒外锥面涂一薄层凡士林，把它连接到U形压力计上，打开阀门，缓慢地从压力计一臂中抽出空气，直到压力计内液面上升到超过第3条刻度线时关闭阀门。
当压力计内液面的弯月面下降到第3条刻线时开始计时，当液面的弯月面下降到第2条刻线时停止计时。
记录液面从第3条刻线到第2条刻线所需的时间ts，精确至0. 1S。
透气试验要重复称取两次标准样分别进行，当两次透气时间的差超过1.0s时，要测第3遍，取两次不超过1.0s 的平均透气时间作为该仪器的标准时间。
⑥.标准粉K值标定（初次需要标定以后直接代用）：轻按仪器操作面板上<K值>键，K键灯亮，再按【设置】键和【→】键，数码管一次闪烁，将标准粉的比较面积值、孔隙率及密度值依次通过【△】键入再按【设置】键，参数设置完毕，科技进行K值标定的操作，按【启动】键，仪器会自动进行抽气、计时、计算结束后显示屏左侧四位数码管显示本次仪器标定的常数值K。
矿粉的比表面积k值
矿粉的比表面积k值矿粉的比表面积k值是描述矿粉颗粒表面积与其质量之间关系的一个重要参数。
在工程应用中，矿粉的比表面积k值可以用来评估矿粉的活性、反应性以及其在混凝土、水泥等材料中的适用性。
本文将从矿粉的性质、表面积的计算方法、矿粉的应用等方面，综述矿粉的比表面积k值。
一、矿粉的性质矿粉是一种细粉状物料，主要由矿石经过研磨、破碎等工艺得到。
矿粉的主要成分是硅酸盐、铝酸盐等矿物质，具有较高的活性和反应性。
矿粉的颗粒形状多为细小的颗粒状，具有较大的比表面积。
二、比表面积的计算方法矿粉的比表面积可以通过比较矿粉的质量与其颗粒表面积之间的关系来确定。
常用的计算方法有比氮法、比附着法和比压汞法等。
其中，比氮法是通过测量矿粉吸附氮气的体积来计算比表面积。
比附着法则是通过测量矿粉在特定条件下吸附在固体表面上的气体量来计算比表面积。
比压汞法则是通过测量矿粉吸附汞的体积来计算比表面积。
这些方法都可以准确地计算出矿粉的比表面积k值。
三、矿粉的应用矿粉具有较大的比表面积，因此在建筑材料中有着广泛的应用。
首先，矿粉可以用作水泥的掺合材料，以提高混凝土的强度和耐久性。
矿粉的活性和反应性使其能够与水泥中的水化产物发生反应，形成致密的硅酸盐胶凝体，从而提高混凝土的力学性能。
矿粉还可以用作填料材料，在沥青路面、胶结材料等中起到填充和增强作用。
矿粉具有较大的比表面积和较好的粒径分布，可以填充材料中的空隙，提高材料的致密性和强度。
矿粉还可以用作粉煤灰等工业固废的利用材料。
粉煤灰是煤炭燃烧后的副产物，其中的矿物质成分可以通过研磨、分级等工艺得到细粉状的矿粉。
这不仅可以减少固废的排放，还能够将其应用于建筑材料中，发挥其活性和填充效应。
矿粉的比表面积k值是评估矿粉性质和应用性能的重要指标。
矿粉具有较大的比表面积和活性，可以提高材料的强度、耐久性和工艺性能。
在建筑材料、路面工程等领域中有着广泛的应用前景。
通过合理选择矿粉的来源、制备工艺和掺量，可以充分发挥矿粉的优势，提高材料的性能和使用寿命。
水泥比表面积k值标定步骤
水泥比表面积k值标定步骤水泥比表面积k值是评估水泥颗粒表面积的重要参数，它对水泥的质量和性能具有重要影响。
本文将介绍水泥比表面积k值的标定步骤，以帮助读者了解如何准确测量和评估水泥的表面积。
第一步：准备工作在进行水泥比表面积k值的标定之前，我们需要准备一些实验设备和试剂。
首先，需要准备一台比表面积仪器，如比氮吸附仪或比气体吸附仪。
其次，需要一定量的水泥样品和一些辅助试剂，如干燥剂和吸附剂。
第二步：样品处理将水泥样品进行研磨，以确保颗粒的均匀性和细度。
然后，将研磨后的水泥样品进行干燥处理，以去除其中的水分。
干燥的温度和时间应根据具体的实验要求进行调整。
第三步：测量操作将处理好的水泥样品放入比表面积仪器中，根据仪器的操作说明进行测量操作。
通常情况下，比表面积仪器会通过吸附剂吸附水泥颗粒表面的气体，然后根据吸附量来计算水泥的比表面积。
第四步：数据处理在完成测量后，我们需要对得到的数据进行处理和分析。
首先，根据仪器的测量结果计算出水泥的比表面积。
然后，可以将得到的比表面积值与其他样品进行比较，以评估水泥的质量和性能。
第五步：结果评估根据比表面积的标定结果，我们可以对水泥样品进行评估和分类。
比表面积越大，说明水泥颗粒越细小，表面积越大，通常意味着水泥的活性和强度更高。
因此，较大的比表面积值通常对应着更高质量的水泥。
第六步：实验验证为了验证比表面积的准确性，我们可以进行一些实验验证。
例如，可以使用比表面积较大的水泥样品和比表面积较小的水泥样品进行混凝土试块的制备，然后对比试块的强度和性能差异，以验证比表面积的影响。
总结：通过以上的步骤，我们可以准确地标定水泥的比表面积k值。
这个过程对于评估水泥的质量和性能非常重要，可以帮助我们选择合适的水泥材料，并确保工程质量的稳定性和可靠性。
希望本文对读者有所帮助，增加对水泥比表面积k值标定步骤的理解。

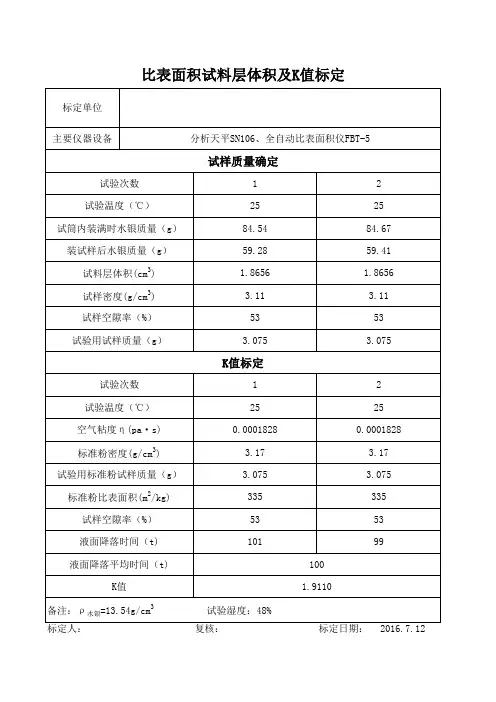

水泥比表面积K值标定
标定单位
主要仪器设备
分析天平SN106、全自动比表面积仪FBT-5
试样质量确定
试验次数
1
2
试验温度（℃）
25
25
试筒内装满时水银质量（g）
84.54
84.67
装试样后水银质量（g）
59.28
59.41
试料层体积(cm3) 试样密度(g/cm3)
1.8656 3.11
1.8656 3.11
被测水泥试验用质量：
被测水泥液面降落平均时间T：
335 18.30301
3.11
3.11
2.901
被测水泥空隙率：
20.54307451
422.0
20.54307
标准粉试验时的空气 粘度
反推得比表面积：
660
S=（K*√T*√ε3）/（(1-ε)*ρ√ηs）
376
382
379
.,.
0.5 0.35355339
53
53
液面降落时间（t)
101
99
液面降落平均时间（t)
100
K值
1.9110
备注：ρ水银=13.54g/cm3 标定人：
试验湿度：48% 复核：
标定日期： 2016.7.12
Sc=
Ss(√T *ρs) √Ts *ρ
被测水泥比表面积Sc：
376
标准样品比表面积Ss：
335
标准样品比表面积Ts： 被测水泥密度ρ： 标准样品密度ρs：
标准粉试验时的空气 粘度
0.0001828
0.01352
试样空隙率（%）
53
53
试验用试样质量（g）

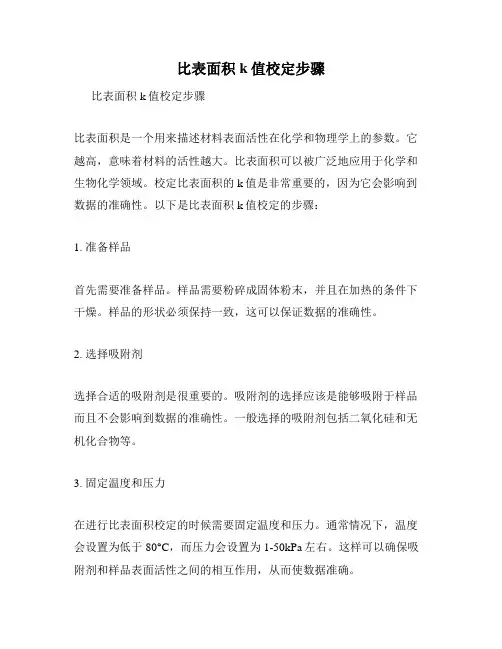

比表面积k值校定步骤
比表面积k值校定步骤比表面积k值校定步骤比表面积是一个用来描述材料表面活性在化学和物理学上的参数。
它越高，意味着材料的活性越大。
比表面积可以被广泛地应用于化学和生物化学领域。
校定比表面积的k值是非常重要的，因为它会影响到数据的准确性。
以下是比表面积k值校定的步骤：1. 准备样品首先需要准备样品。
样品需要粉碎成固体粉末，并且在加热的条件下干燥。
样品的形状必须保持一致，这可以保证数据的准确性。
2. 选择吸附剂选择合适的吸附剂是很重要的。
吸附剂的选择应该是能够吸附于样品而且不会影响到数据的准确性。
一般选择的吸附剂包括二氧化硅和无机化合物等。
3. 固定温度和压力在进行比表面积校定的时候需要固定温度和压力。
通常情况下，温度会设置为低于80°C，而压力会设置为1-50kPa左右。
这样可以确保吸附剂和样品表面活性之间的相互作用，从而使数据准确。
4. 测试吸附剂重量需要测试吸附剂的重量。
这可以通过将吸附剂加入标准差管中来测量。
吸附剂重量的准确性对于校定数据非常重要。
5. 测试吸附前后吸附剂重量差将吸附剂加入标准差管中，并且记录吸附前和吸附后的吸附剂重量差。
这个步骤可以通过差异重量法来实现。
吸附剂重量差的准确性也是校定数据的重要部分。
6. 计算比表面积最后一步是计算比表面积。
比表面积的计算需要用到一系列公式，这些公式包括指数公式和贝特公式等。
比表面积的计算需要注意测量精度，以确保数据准确性。
比表面积k值校定是一项重要的工作。
它可以确保数据的准确性，并且保证生产过程中不会出现偏差。
以上步骤可以帮助化学和生物化学领域的科学家保证他们的实验结果准确无误。
自动比表面积仪器的标定检测规程
轻舟水泥有限公司企业标准自动比表面积仪的标定检测规程(标准类别:内部管理类)受控状态: 受控分发号: 0 0 1持有人: 胡廷普所在部门: 化验室轻舟水泥有限公司准2008年11月28日发布2008年11月28日实施自动比表面积仪器的标定检测一、标定测试准备工作1、透气检验用随机配送的橡胶塞塞紧压力计容桶接口, 设定必要参数然后起动仪器，仪器自动停止后，仔细观察液而是否有降落，无降落为正常。
2、试料层体积的测定（水银排代法）.用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小的细长棒往下按，直到滤纸平整放在金属的空孔板上。
然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。
从圆筒中倒出水银，称量，精确至0.05g。
重复几次测定，到数值基本不变为止。
然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层（注）。
试样上面再放一片滤纸，并在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。
注：应制备坚实的水泥层。
如太松或水泥不能压到要求体积时，应调整水泥的试用量。
3、试料层体积的测定圆筒内试料层体积V按式（1）计算。
精确到0.005cm3。
V=（P1－P2）/ρ水银 (1)式中：V——试料层体积，cm3；P1——未装水泥时，充满圆筒的水银质量，g；P2——装水泥后，充满圆筒的水银质量，g；ρ水银——试验温度下水银的密度，g/cm3（见附录A表A1）。
试料层体积的测定，至少应进行二次。
每次应单独压实，取二次数值相差不超过0.005cm3的平均值，并记录测定过程中圆筒附近的温度。
每隔一季度至半年应重新校正试料层体积。
二、试验步骤1试样准备将110士5℃下烘干并在干燥器中冷却到室温的标准试样，倒入100ml的密闭瓶内，用力摇动2min，将结块成团的试样振碎，使试样松散。
(完整)比表面积K值标定
(完整)比表面积K值标定FBT—9型自动比表面积测定仪K值的标定仪器原理：本方法根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积.仪器的检验及标定：1，透气检验用随机配送的橡胶塞塞紧压力计容筒接口，设定必要参数后然后启动仪器，仪器自动停止后，仔细观察发现液面没有降落,透气正常。
2，试料层体积的测定（水银排代法）将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比筒径小的细长棒往下按,直到滤纸平整放在穿孔板上。
然后装满水银,用一小玻璃片轻压水银表面，使水银与圆筒口平齐，使之间没有气泡。
从筒中倒出水银，称量质量，精确到0。
05g。
重复5次以上，到数值基本不变为止.然后从筒中取出一片滤纸，试用3。
3g的水泥注入筒内,整平,放入一片滤纸,用捣器均匀捣实直至捣器的支持环紧紧接触圆筒顶边并旋转两周，慢慢取出捣器.（每次测定用新的滤纸，滤纸的直径与筒径相同，且边缘光滑）计算：V=(P1—P2）/P水银密度其中:V—试料层体积(cm3）P1—未装水泥时，充满圆筒的水银质量（g)P2—装水泥后,充满圆筒的水银质量(g)P水银—试验温度下水银的密度(g/cm3）此时室温19℃，水银密度为13.6g/cm3P1=85.7521g、85。
7544g、85.7746g、85.7692g、85。
7553g。
P2=59。
5674g、59。
2996g、 59。
2614g、59.2782g、59.2782g. （精确到0.05）所以：1.p1=85.7611g p2=59。
2770g（平均值精确到0.0001cm3)V=（85。
7611-59.2770）/13。
6=1.9545cm33.确定标准粉的质量校正试验用的标准量和测定水泥的质量，应达到制备试料层中的空隙率为0。
500（50.0%+—0.5％），计算式为：W=ρV(1-έ）W—需要的试样量，精确到0.001gρ-试样密度g/cm3 V|-试料层体积（cm3）έ-试料层空隙率4.K值标定标准粉ρ密度=3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FBT—9型自动比表面积测定仪K值的标定
仪器原理：
本方法根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。
仪器的检验及标定：
1，透气检验用随机配送的橡胶塞塞紧压力计容筒接口，设定必要参数后然后启动仪器，仪器自动停止后，仔细观察发现液面没有降落，透气正常。
2，试料层体积的测定（水银排代法）
将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比筒径小的细长棒往下按，直到滤纸平整放在穿孔板上。
然后装满水银，用一小玻璃片轻压水银表面，使水银与圆筒口平齐，使之间没有气泡。
从筒中倒出水银，称量质量，精确到0.05g。
重复5次以上，到数值基本不变为止。
然后从筒中取出一片滤纸，试用3.3g的水泥注入筒内，整平，放入一片滤纸，用捣器均匀捣实直至捣器的支持环紧紧接触圆筒顶边并旋转两周，慢慢取出捣器。
（每次测定用新的滤纸，滤纸的直径与筒径相同，且边缘光滑）
计算：V=（P1-P2）/P水银密度
其中：V—试料层体积（cm3）
P1—未装水泥时，充满圆筒的水银质量（g）
P2—装水泥后，充满圆筒的水银质量（g）
P水银—试验温度下水银的密度（g/cm3）
此时室温19℃，水银密度为13.6g/cm3
P1=85.7521g、85.7544g、85.7746g、85.7692g、85.7553g。
P2=59.5674g、59.2996g、 59.2614g、59.2782g、59.2782g。
（精确到0.05）所以：1.p1=85.7611g p2=59.2770g（平均值精确到0.0001cm3）
V=（85.7611-59.2770）/13.6
=1.9545cm3
3.确定标准粉的质量
校正试验用的标准量和测定水泥的质量，应达到制备试料层中的空隙率为0.500（50.0%+-0.5%），计算式为：W=ρV（1-έ）
W—需要的试样量，精确到0.001g
ρ—试样密度g/cm3 V|—试料层体积（cm3）
έ—试料层空隙率
4.K值标定
标准粉ρ密度=3.160g/cm3 S=319.0m2/kg（国家标准样品）
W=3.160*1.9545*（1-0.50）=3.0881g
制备试料层：将3.0881g标准粉装入容筒内，用捣器压实至支持环，取出捣器。
然后设置参数S=319.0 έ=0.500 ρ=3.160
启动仪器经测试：K=1.7043 标准时间T=126.2S
此时温度21℃，相对湿度43%
自校时间：2018-03-03 下午14：00。
